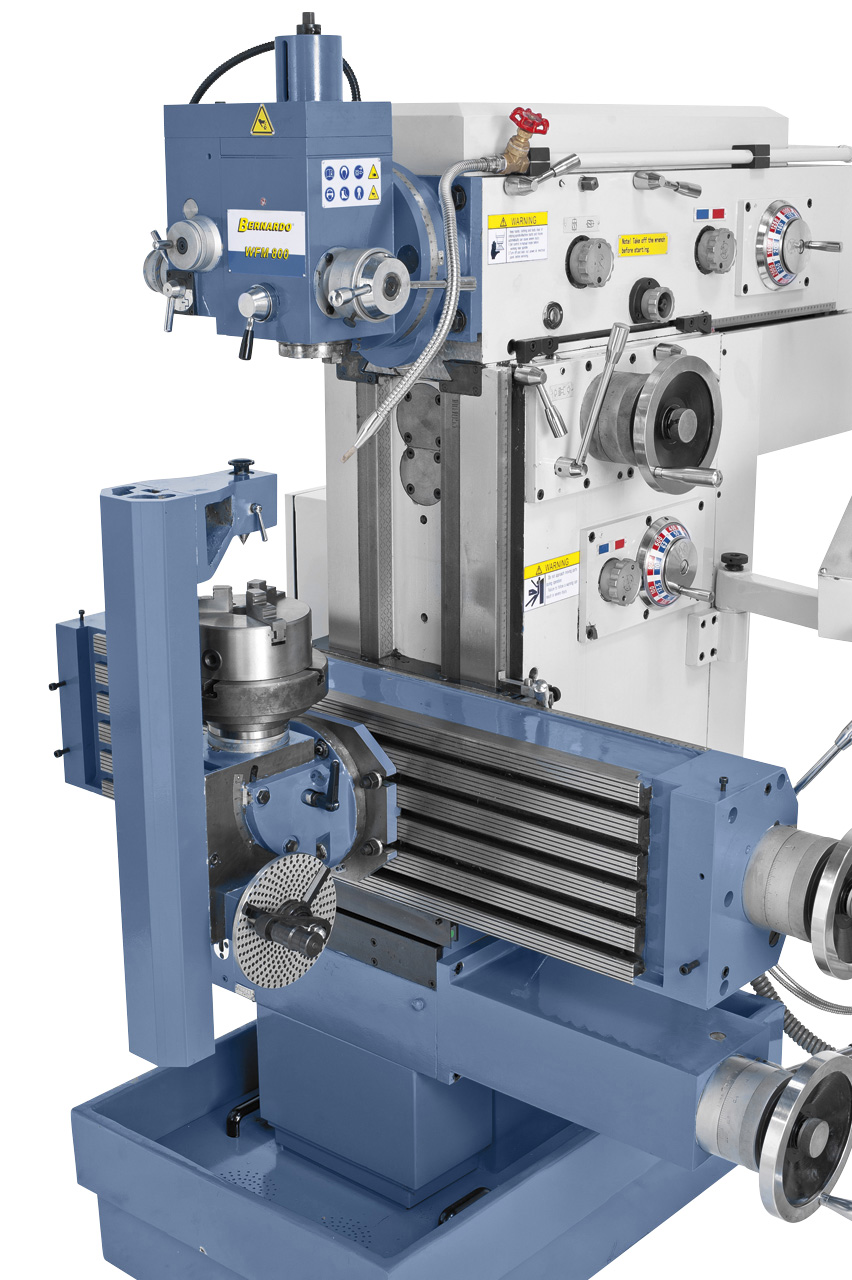

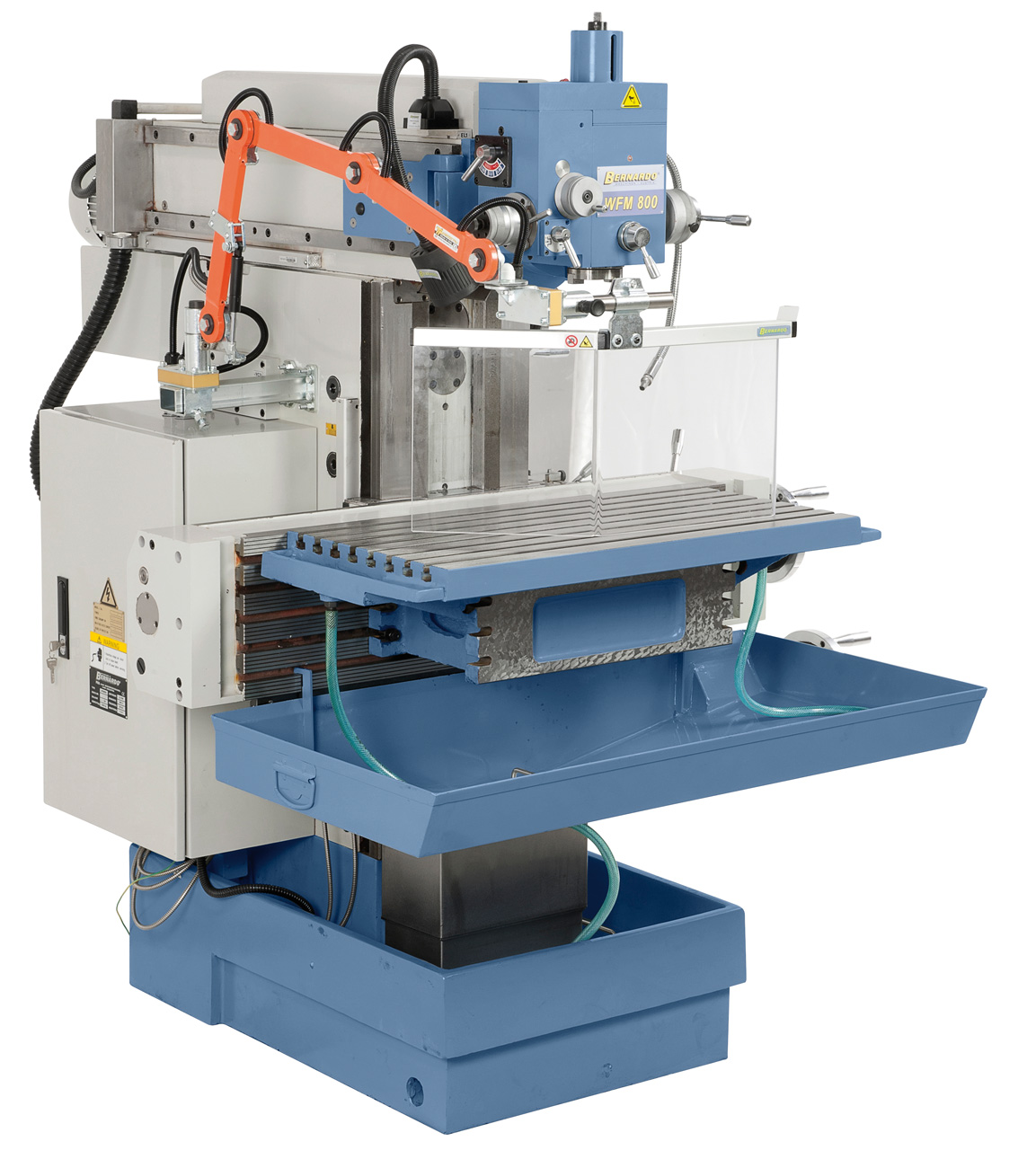

Bernardo Werkzeugfräsmaschinen WFM 800 inkl. 3-Achs-Digitalanzeige ES-12 H **
38.032,00 €*
Sofort verfügbar, Lieferzeit: 3-8 Tage
Aktueller Hinweis:
Wir machen Betriebsurlaub vom 21.04. – 27.04.25. In dieser Zeit werden keine Waren ausgeliefert - wir bitten um Ihr Verständnis. Letzter Versandtag ist der 17.04. - ab dem 28.04. werden Ihre Bestellungen dann wieder wie angegeben bearbeitet und verschickt!
Produktinformationen "Bernardo Werkzeugfräsmaschinen WFM 800 inkl. 3-Achs-Digitalanzeige ES-12 H **"

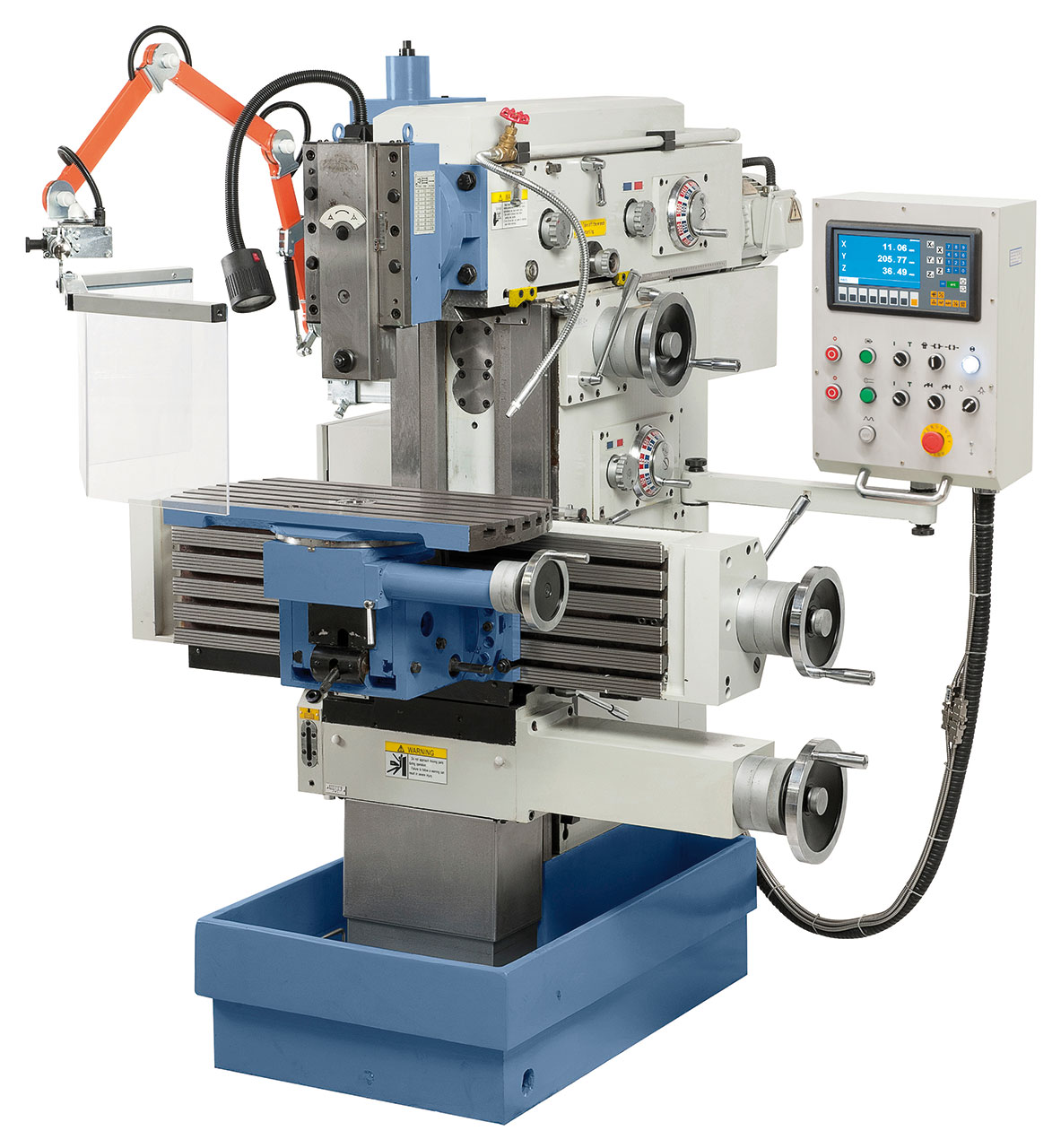

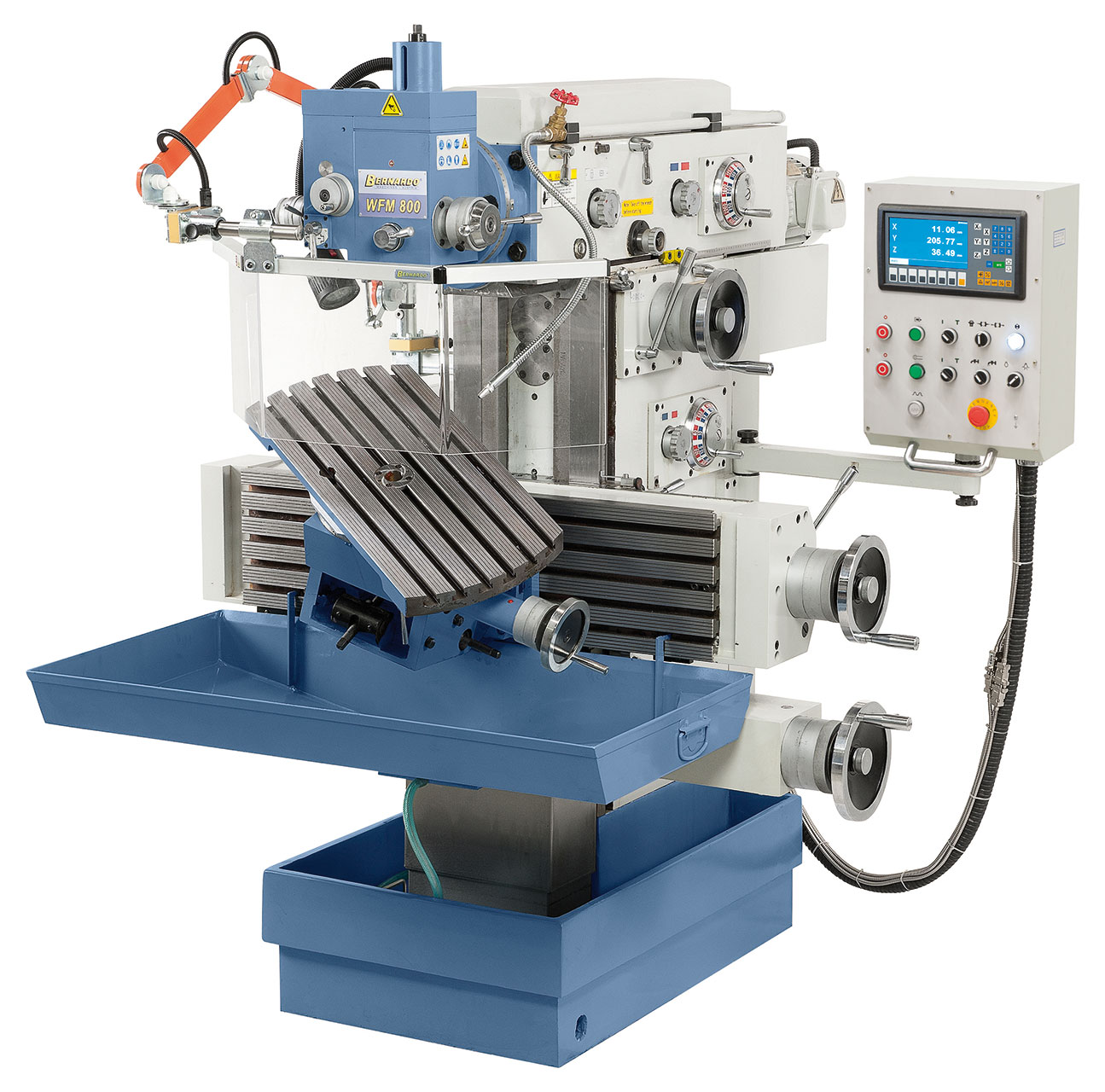

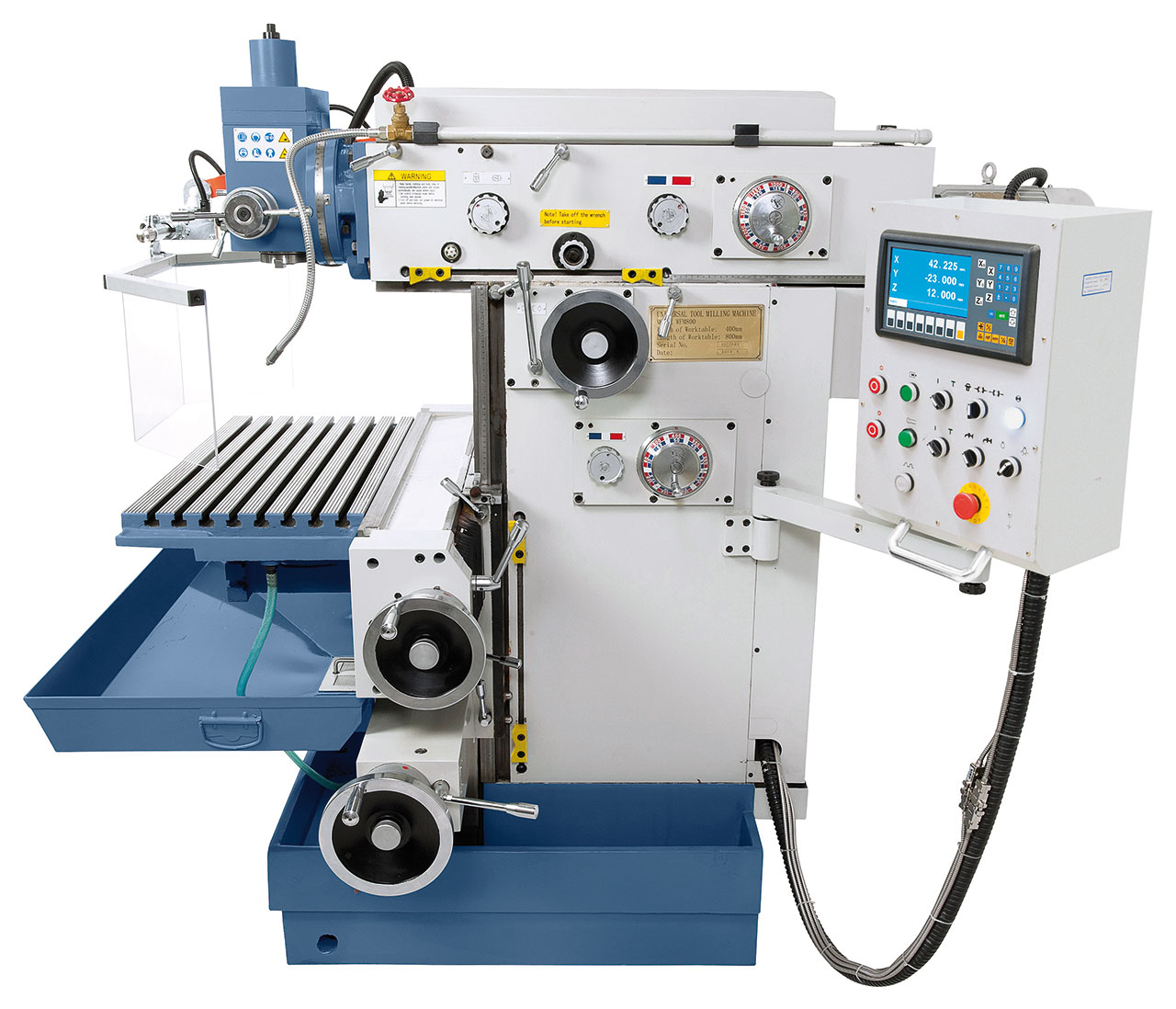

Die konventionelle Universal-Werkzeugfräsmaschine WFM 800 ist füt die Bearbeitung von Werkstückgewichten bis 300 kg ausgelegt. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten. Ihren Einsatzbereich findet diese Maschine hauptsächlich im Werkzeug- und Formenbau, sowie im Modell- und Musterbau.
Bernardo Technische Daten
|
Tischgröße |
800 x 400 mm |
|
Vertikale Aufpannfläche |
950 x 250 mm |
|
Verfahrweg Längs (x) |
500 mm |
|
Verfahrweg Quer (y) |
350 mm |
|
Verfahrweg Vertikal (z) |
400 mm |
|
Tischbelastung |
300 kg |
|
Vertikalfräskopf |
|
|
Spindeldrehzahl |
(18) 40 - 2000 U/min |
|
Spindelaufnahme |
ISO 40 |
|
Pinolenhub |
60 mm |
|
Pinolenvorschub |
0,03 / 0,06 / 0,12 mm/U |
|
Ausladung max. |
520 mm |
|
Abstand Spindel / Tisch |
5 - 405 mm |
|
Spindelkopf Schwenkbereich |
-90° bis +90° |
|

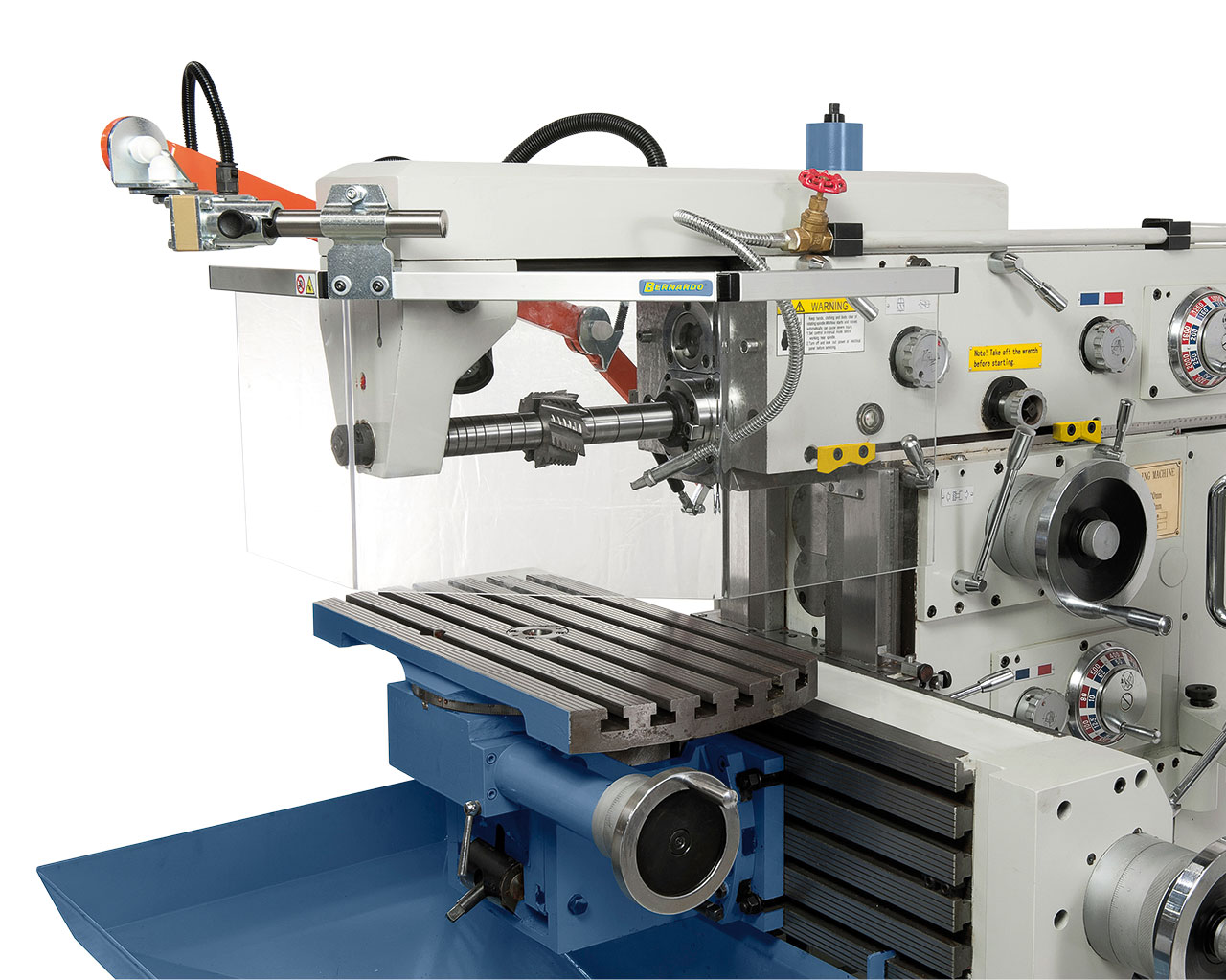

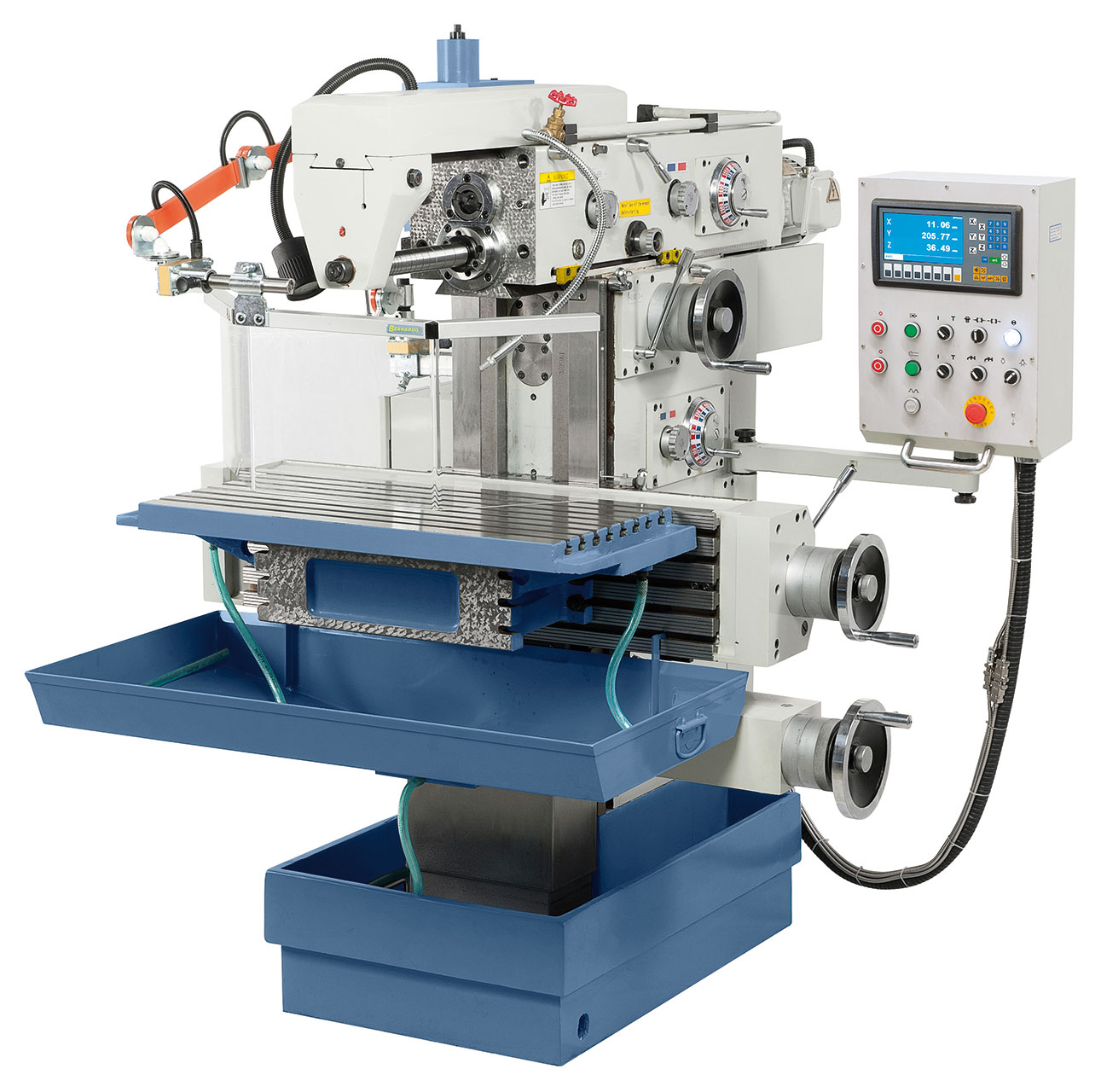

Horizontalfräskopf |
|
|
Spindeldrehzahl |
(18) 40 - 2000 U/min |
|
Spindelaufnahme |
ISO 40 |
|
Abstand Horizontalspindel / Tisch |
35 - 435 mm |
|
Vorschubgeschwindigkeiten |
|
|
x-Achse |
(18) 10 - 500 mm/min |
|
y-Achse |
(18) 10 - 500 mm/min |
|
z-Achse |
(18) 10 - 500 mm/min |
|
Eilgang (x / y / z) |
1200 mm/min |
|
T-Nuten (Anzahl / Breite / Abstand) |
8 / 14 mm / 45 mm |
|
T-Nuten Vertikaltisch (Anzahl / Breite / Abstand) |
5 / 14 mm / 45 mm |
|
Vorschubmotor |
1,5 kW |
|
Hauptmotor |
3,0 kW |
|
Maschinenabmessung (L x B x H) |
1460 x 2080 x 1720 mm |
|
Gewicht ca. |
2200kg |
Bernardo Funktionen
- Einstellung der Vorschubgeschwindigkeit einfach und präzise mittels Handrad
- Serienmäßig mit Manuell-, Automatik- und Eilgangvorschüben in allen drei Achsen ausgestattet
- Ausgestattet mit Zentralschmierung für die Führungsbahnen

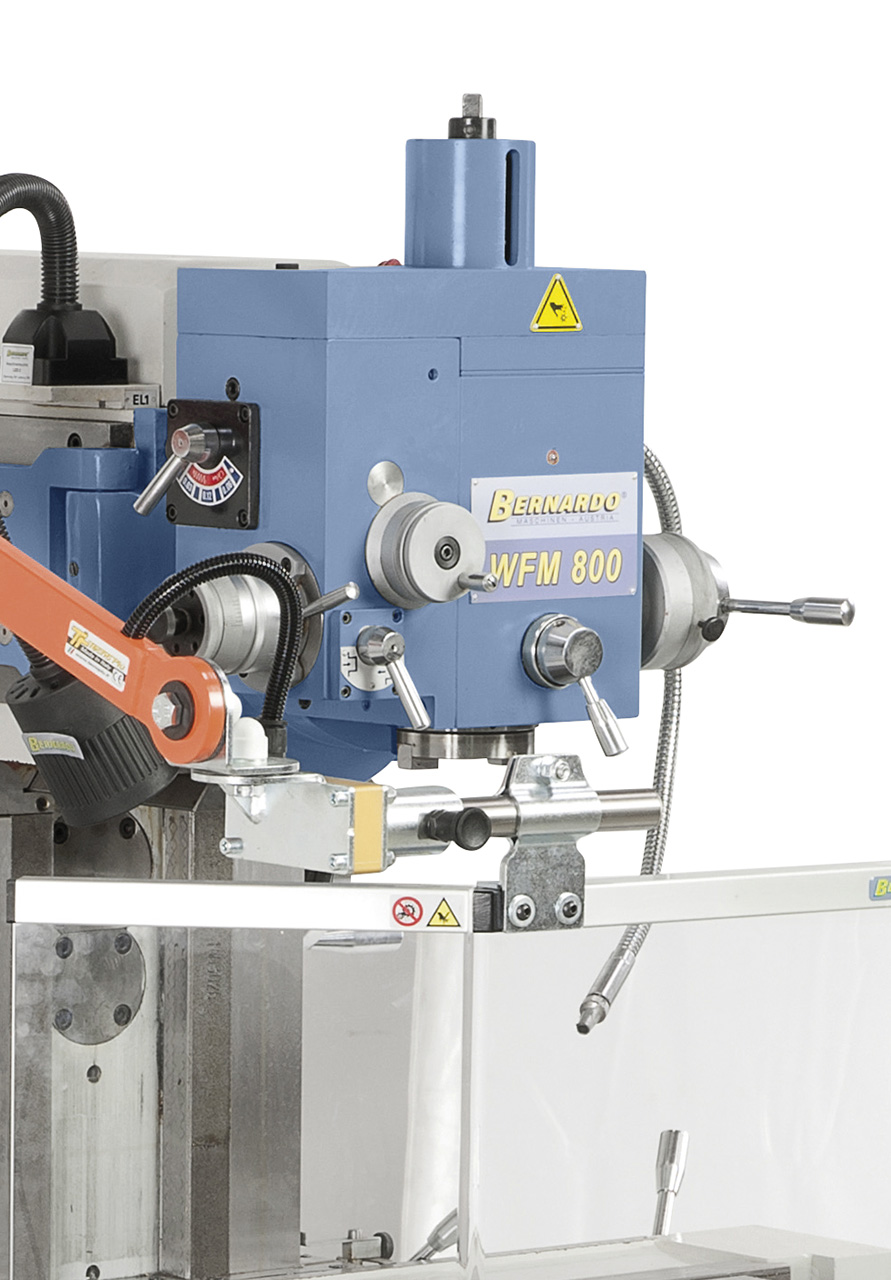

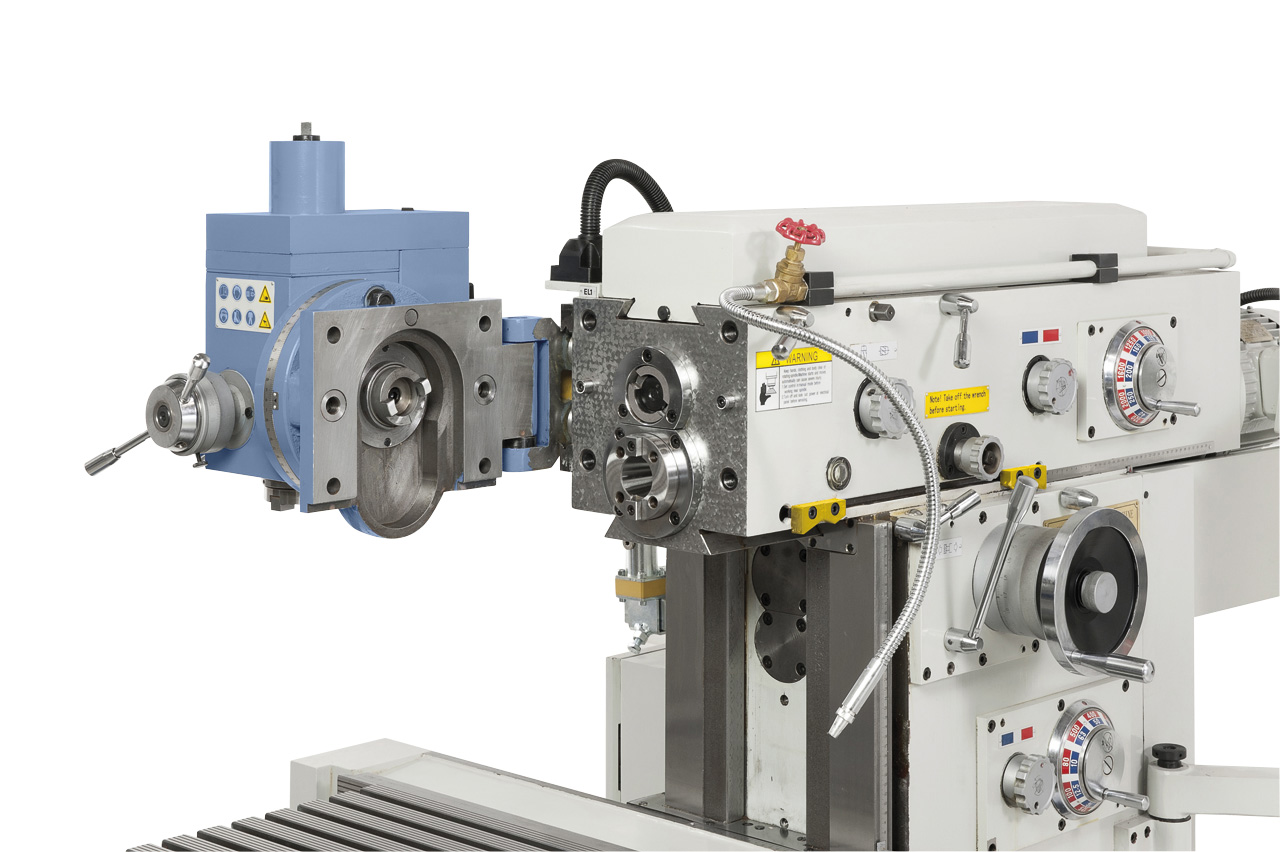

- Wegschwenkbarer Vertikalfräskopf mit Pinolenverstellung und drei automatischen Bohrvorschüben
- Maschinenständer in schwerer Gussausführung garantiert ein vibrationsfreies Arbeiten und hohe Genauigkeit

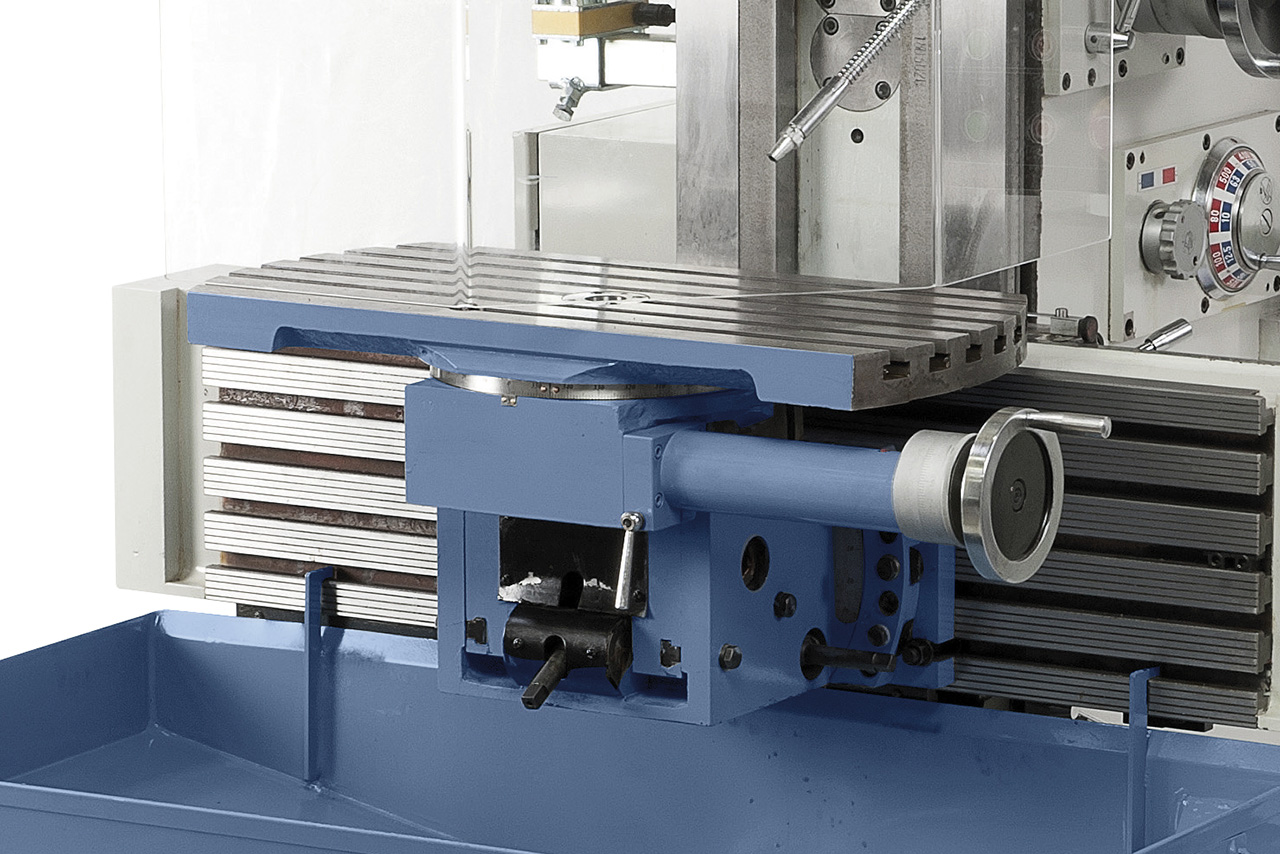

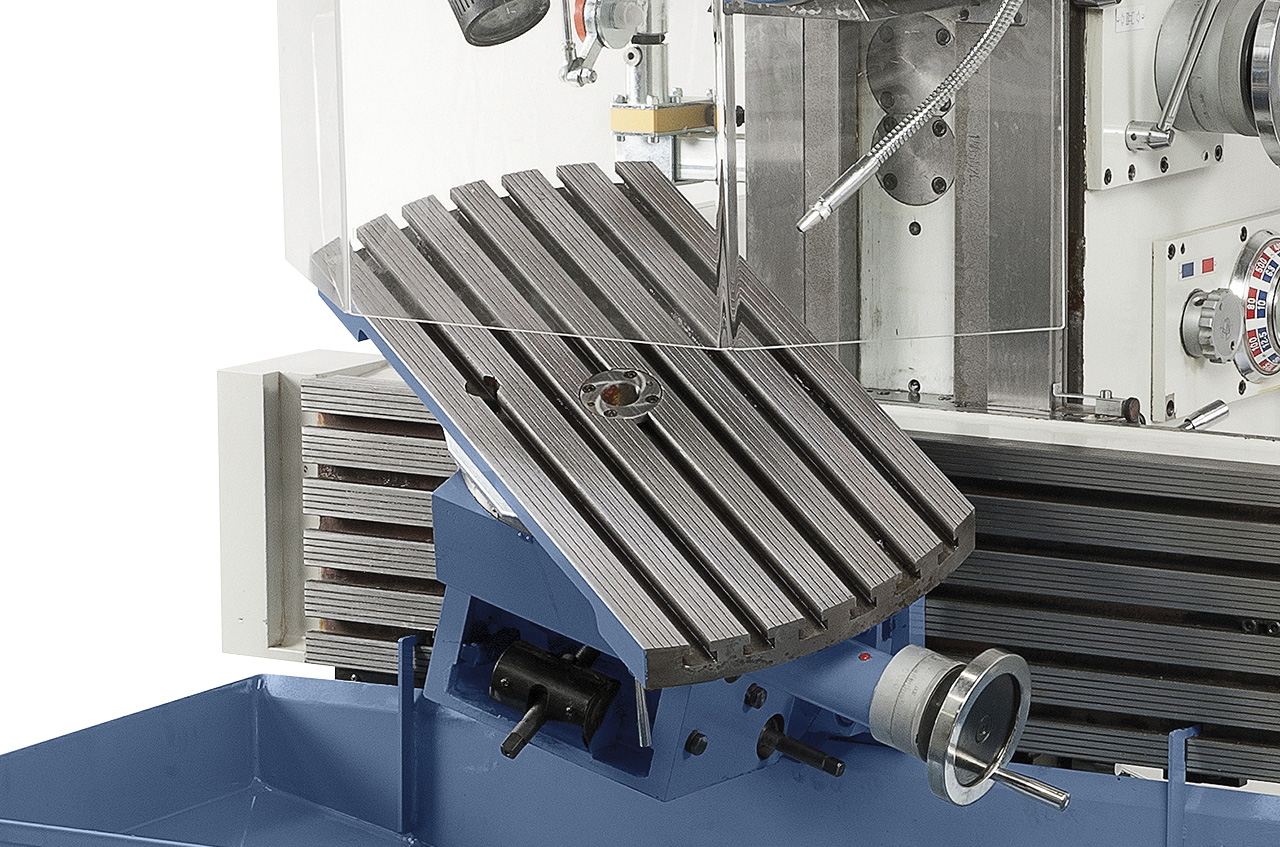

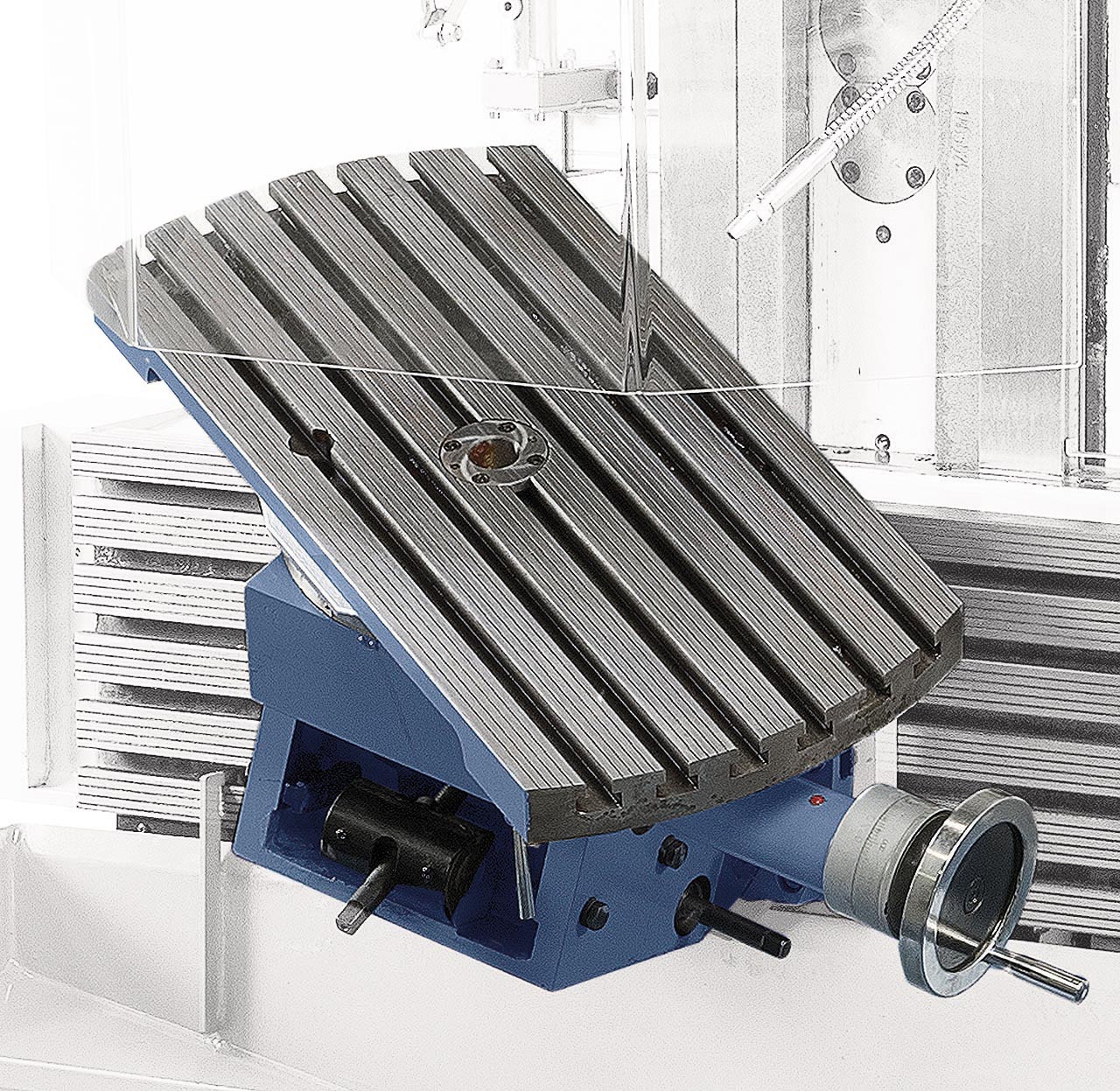

- Vertikale Aufspannfläche mit 5 T-Nuten wahlweise zum Spannen des Arbeitstisches, des Universal-Schwenktisches bzw. großer Werkstücke
- Gehärtete und präzisionsgeschliffene Führungen gewährleisteneine hohe Arbeitsgenauigkeit
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der freiwählbaren Spindeldrehzahl und der Vorschübe
- Übersichtlich angebrachte Schaltelemente für die Drehzahl- und Vorschubeinstellung
- Unentbehrliche Maschine im Werkzeugbau, Formenbau, Ausbildungsstätten, Industrie, Modellbau, Musteranfertigung, usw.
Bernardo Lieferumgang

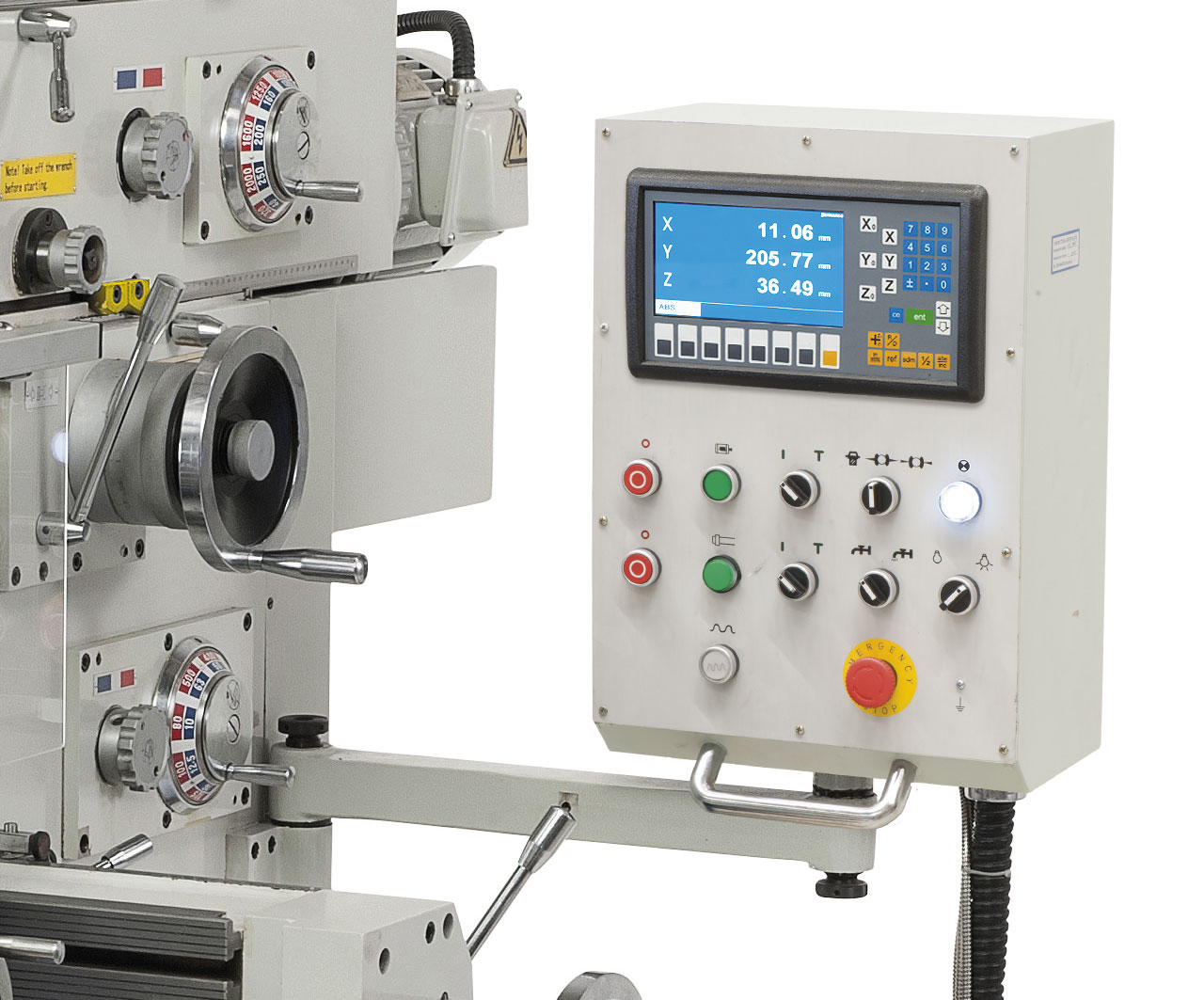

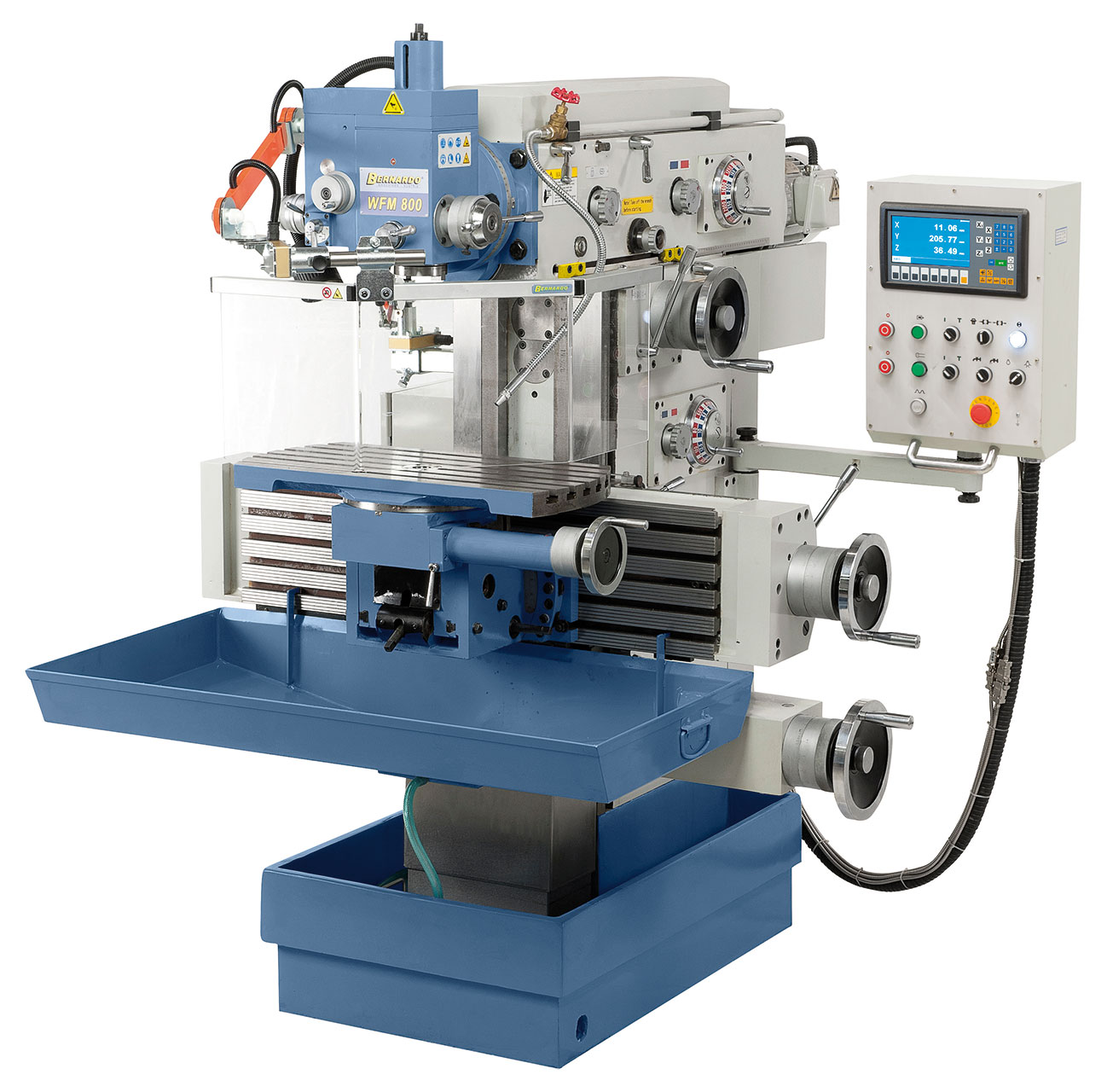

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugspindel M16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Vorschub für x-, y- und z-Achse
- Horizontal-Gegenlager
- Langer Fräsdorn ISO 40/22 mm
- Langer Fräsdorn ISO 40/27 mm
- Kombi-Aufsteckfräsdorn ISO 40 / 22 mm, ISO 40 / 27 mm

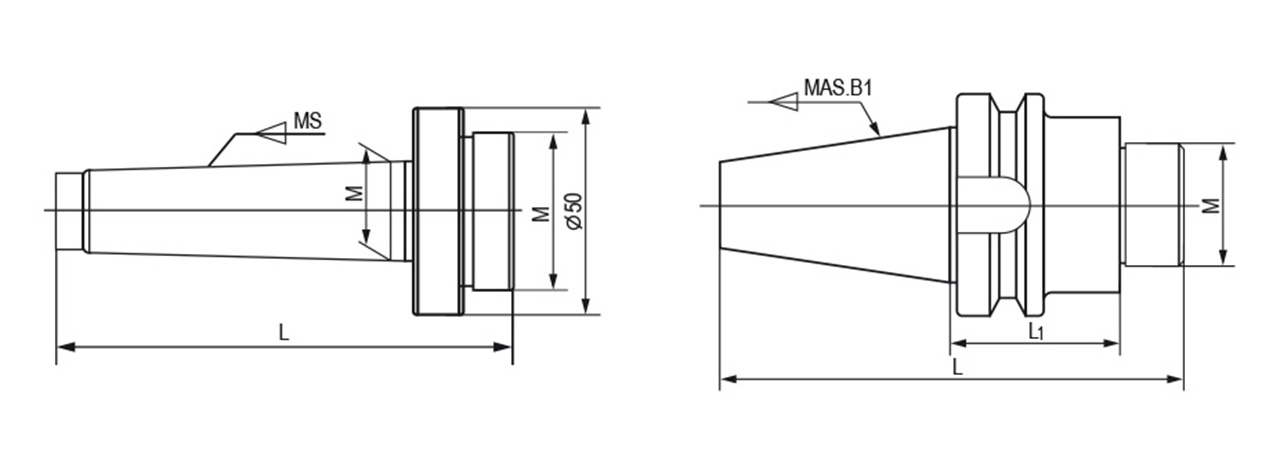

- Adapter ISO 40 / MK 1, ISO 40 / MK 2, ISO 40 / MK 3
- Spannzangenfutter mit Spannzangen 4 - 16 mm
- Universelle Schutzeinrichtung
- Späneauffangblech
- Bedienwerkzeug
Inhalt: 5 Liter (10,07 €* / 1 Liter)
Herstellername: PWA HandelsgesmbH
Herstelleradresse:
Nebingerstraße 7a 4020 Linz | Austria
