Bernardo Schraubstöcke NC-Maschinenschraubstock CHV 130 V
Produktnummer:
28-2126-bernardo
Produktinformationen "Bernardo Schraubstöcke NC-Maschinenschraubstock CHV 130 V"

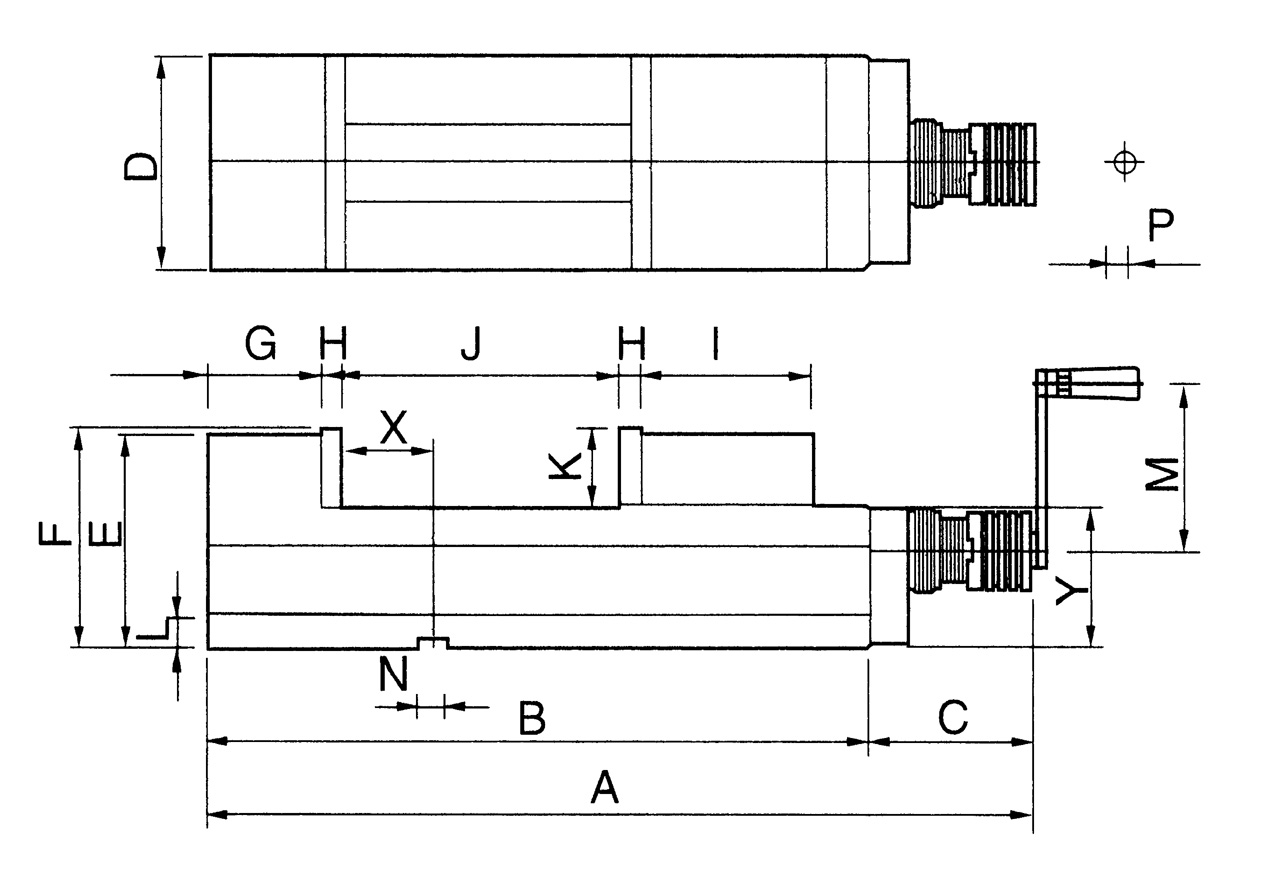

Bernardo Technische Daten
|
A |
540 mm |
|
B |
405 mm |
|
C |
135 mm |
|
D |
131 mm |
|
E |
147 mm |
|
F |
150 mm |
|
G |
70 mm |
|
H |
15 mm |
|
I |
115 mm |
|

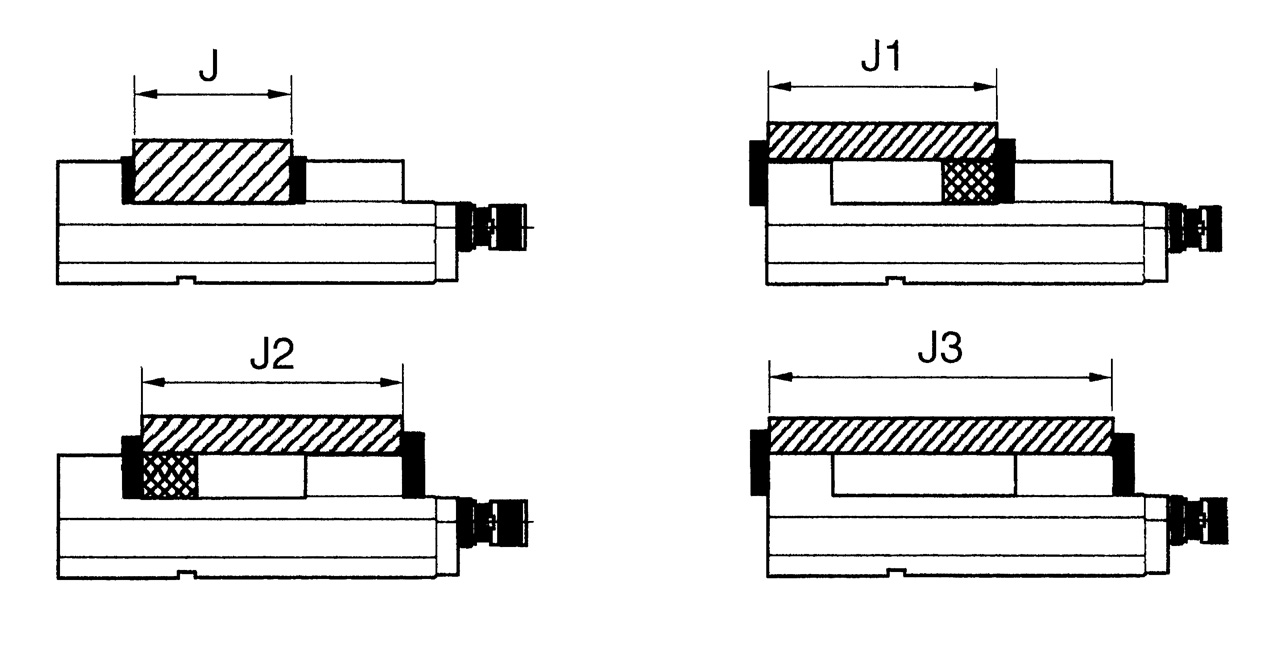

J |
0 - 180 mm |
|
J1 |
180 - 240 mm |
|
J2 |
180 - 290 mm |
|
J3 |
180 - 380 mm |
|
K |
55 mm |
|
L |
22 mm |
|
M |
125 mm |
|
N |
18 mm |
|
P |
14 mm |
|

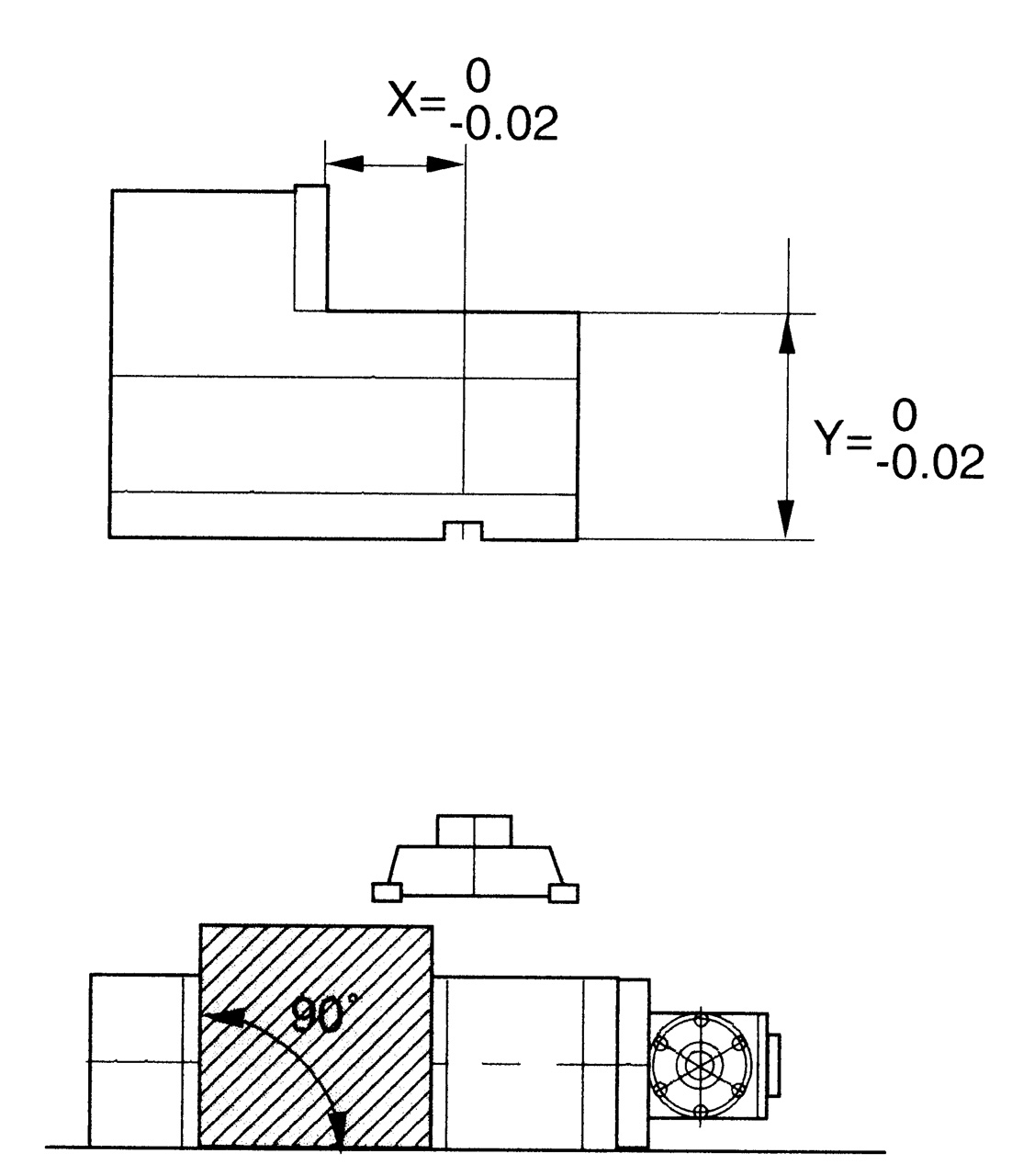

X |
65 mm |
|
Y |
95 mm |
|
Max. Spannkraft |
4500 kg |
|
Gewicht ca. |
40 kg |
Bernardo Funktionen
- geeignet für den Einsatz auf Bearbeitungszentren, im Werkzeug-, Vorrichtungs- und Formenbau
- der stabile Grundkörper aus Sprährohguss ist gehärtet und geschliffen
- Spannsystem mechanisch / hydraulisch über Handkurbel
- horizontal, seitlich und vertikal einsetzbar
- Ausrichten auf dem Tisch über Quernut, längs auf Anfrage
- Spindel gegen Schmutz und Späne geschützt
- integrierter Niederzugmechanismus verhindert das Anheben der beweglichen Backe und ein Kippen des Werkstückes
- hohe und sichere Spannkraft mit geringem körperlichen Einsatz
- lange Flachbahnführung der beweglichen Backe
- verschiedene Sonderbacken verfügbar
- die Gesamtlänge des Spanners bleibt auch bei großen Werkstücken gleich
- Sonderausführung auf Anfrage: Nuten und Befestigungsbohrungen, .......
