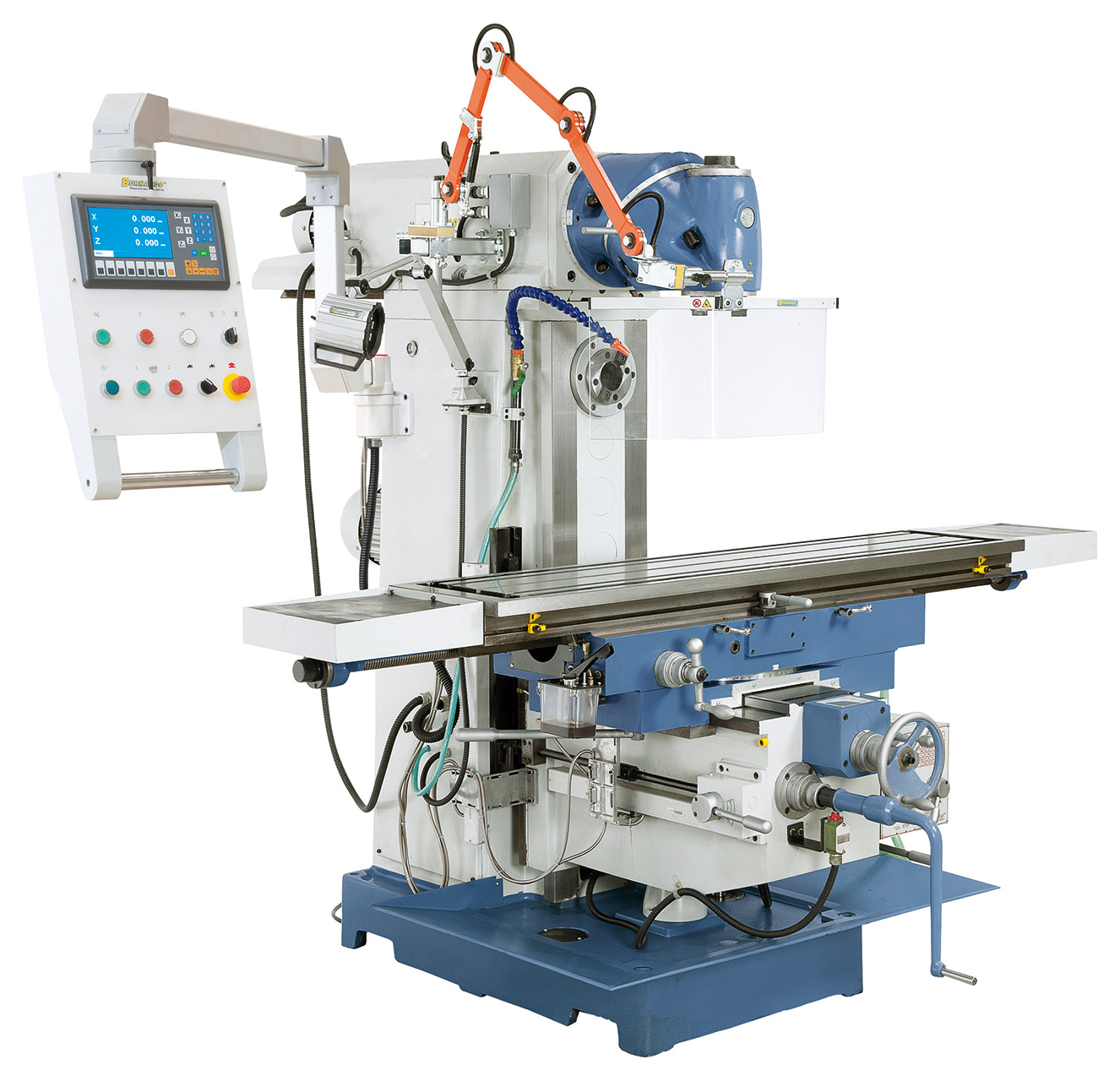

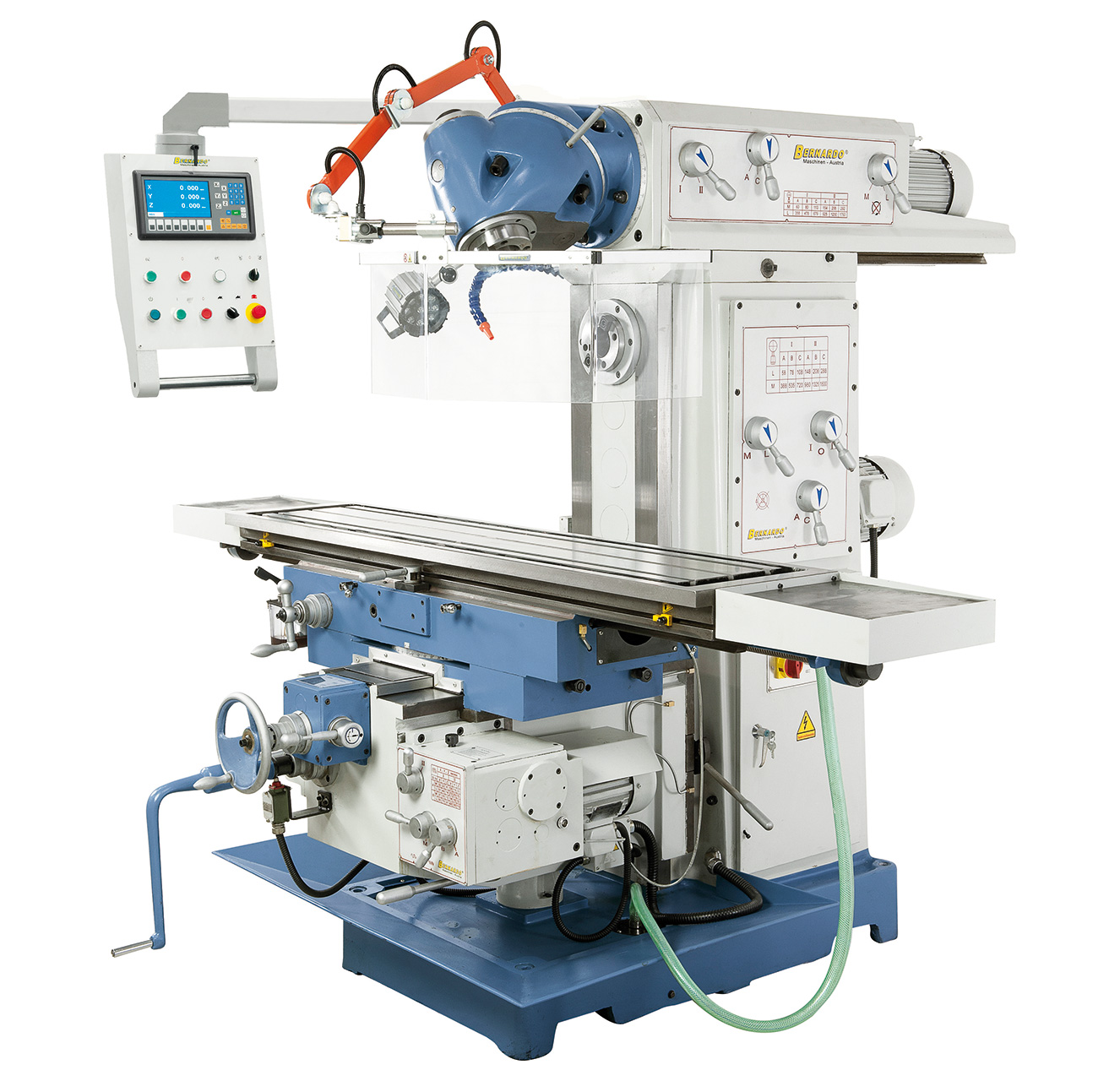

Bernardo Universalfräsmaschine UWF 150 inkl. 3-Achs-Digitalanzeige ES-12 H *
26.370,00 €
Sofort verfügbar, Lieferzeit: 3-8 Tage
Produktinformationen "Bernardo Universalfräsmaschine UWF 150 inkl. 3-Achs-Digitalanzeige ES-12 H *"
Das Modell UWF 150 ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision.
Bernardo Technische Daten
|
Tischgröße |
1650 x 360 mm |
|
Spindelaufnahme horizontal |
ISO 50 |
|
Spindelaufnahme vertikal |
ISO 50 |
|
Spindeldrehzahl horizontal |
(12) 58 - 1800 U/min |
|
Spindeldrehzahl vertikal |
(12) 60 - 1750 U/min |
|
Verfahrweg längs (x) |
1350 mm |
|
Verfahrweg quer (y) |
290 mm |
|
Verfahrweg vertikal (z) |
390 mm |
|
Abstand Spindel / Tisch |
160 - 550 mm |
|
Ausladung |
230 - 900 mm |
|
Tisch schwenkbar |
-45° bis +45° |
|
Vorschubbereich längs / quer |
(8) 22 - 420 / (8) 22 - 393 mm/min |
|
Vorschubbereich vertikal |
(8) 10 - 168 mm/min |
|
Eilgang x-, y- und z-Achse |
1290 / 1208 / 513 mm/min |
|
T-Nutengröße |
14 mm |
|
Motorleistung horizontal |
4,0 kW |
|
Motorleistung vertikal |
4,0 kW |
|
Maschinenabmessung (B x T x H) |
2250 x 2000 x 1995 mm |
|
Gewicht ca. |
2250 kg |
Bernardo Funktionen

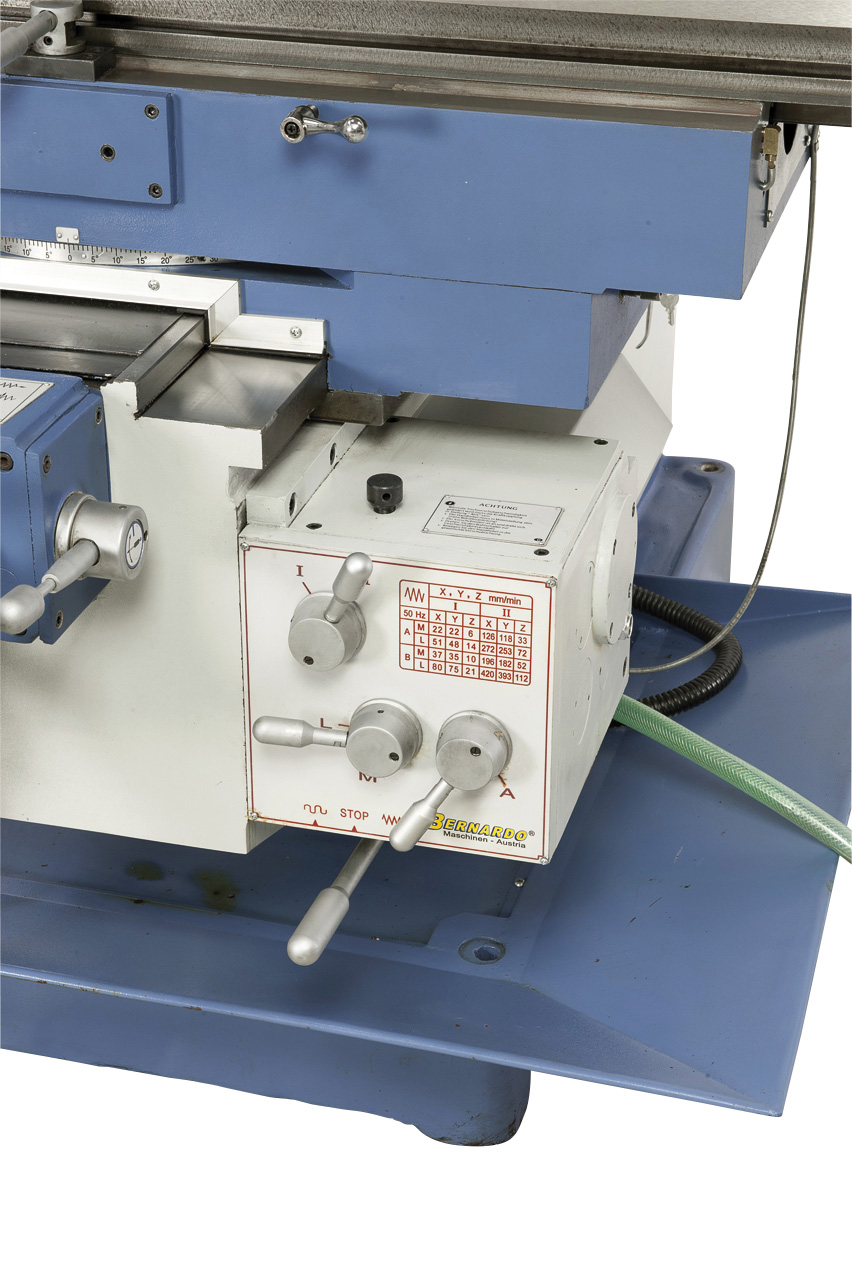

- Serienmäßig mit 8 automatischen Vorschüben in allen 3 Achsen ausgestattet

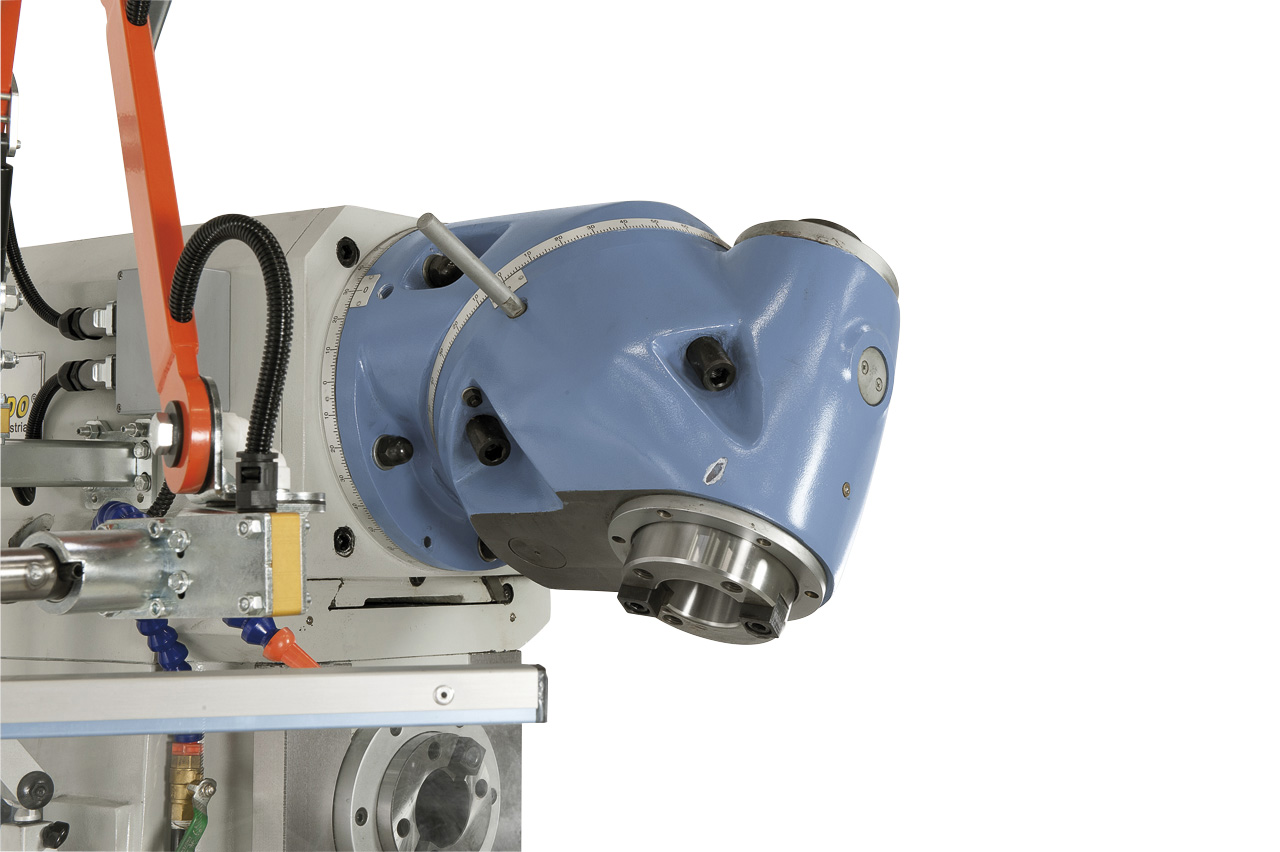

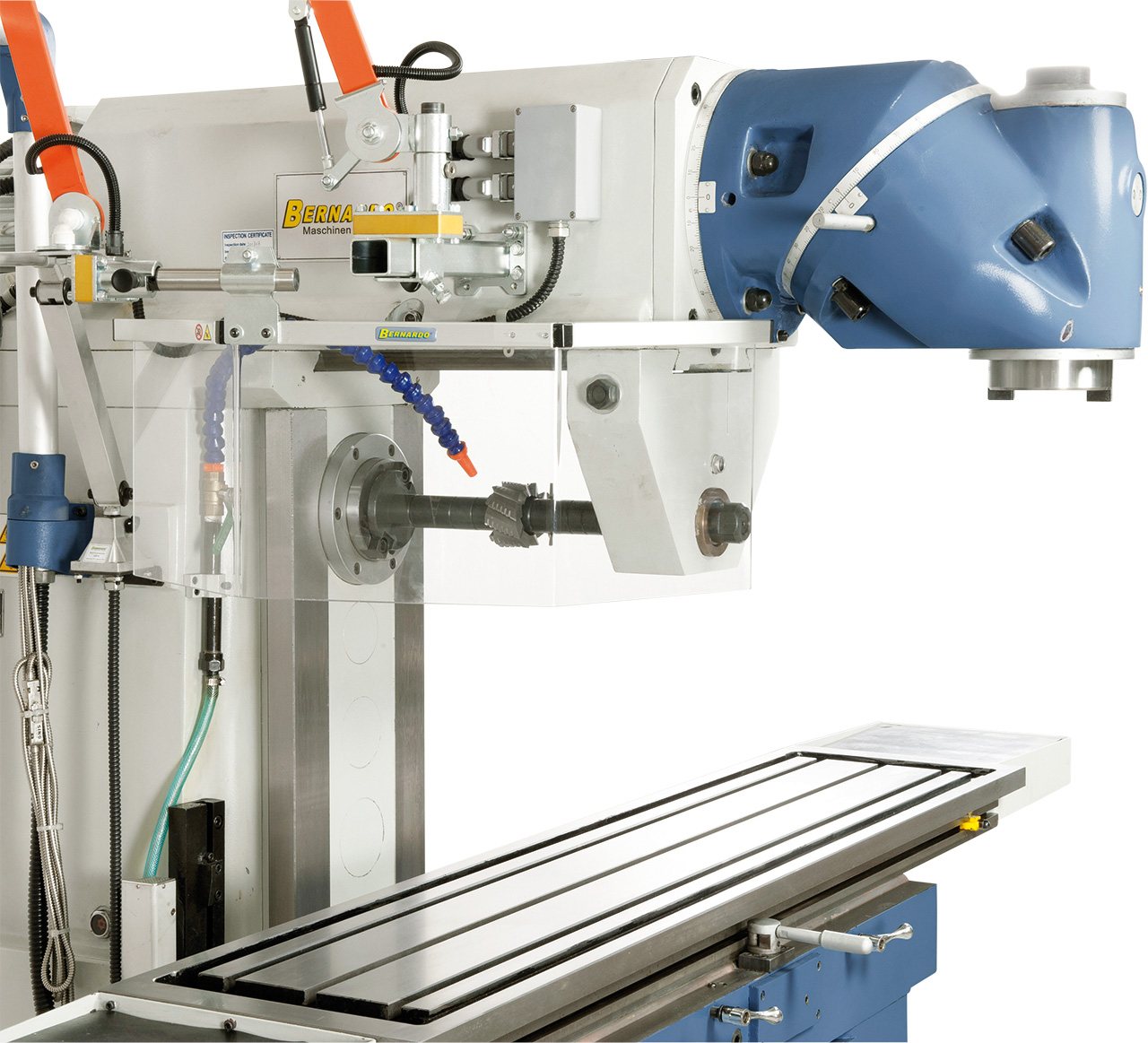

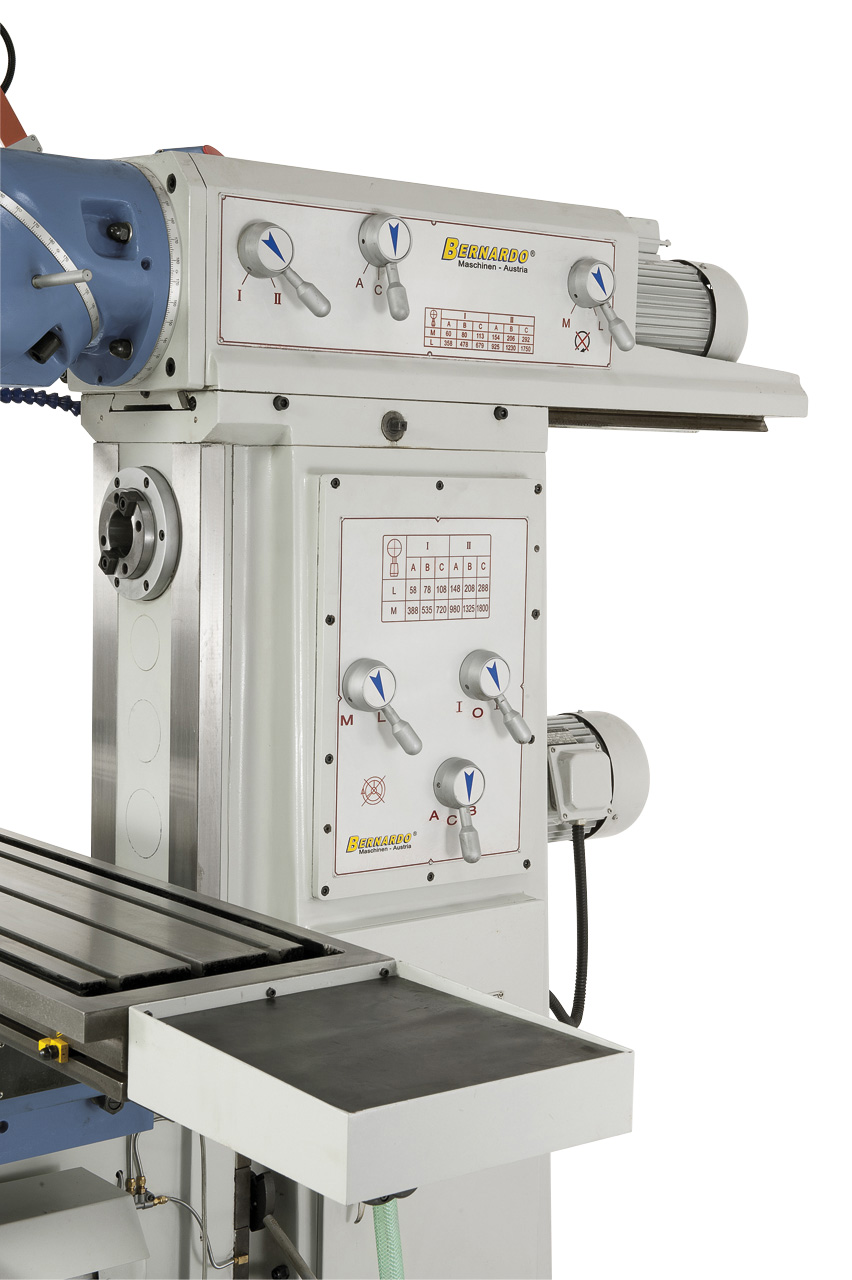

- Horizontalspindel für erweiterten Einsatzbereich

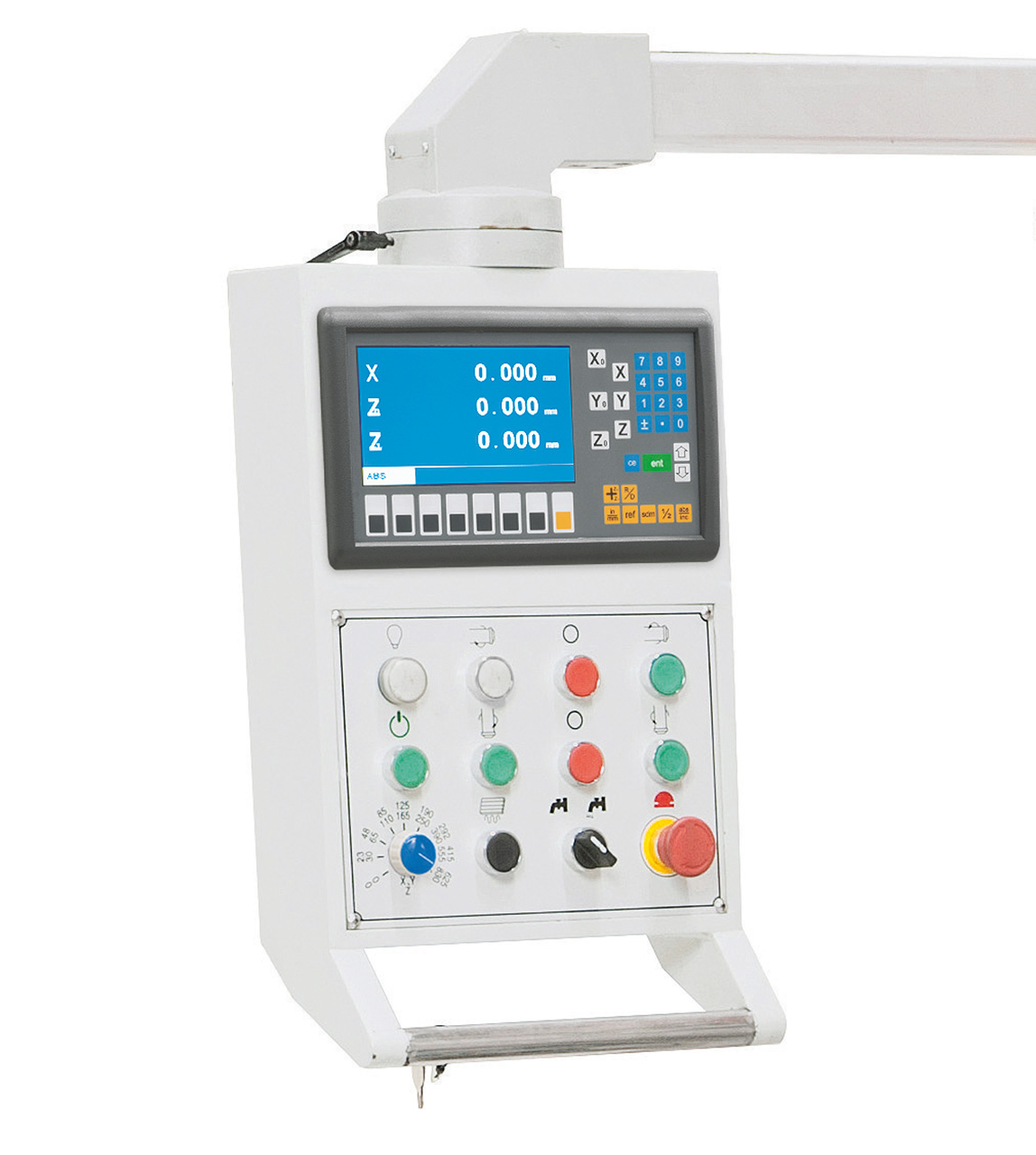

- Schwenkbares Bedienpult mit ergonomisch angebrachten Schaltern

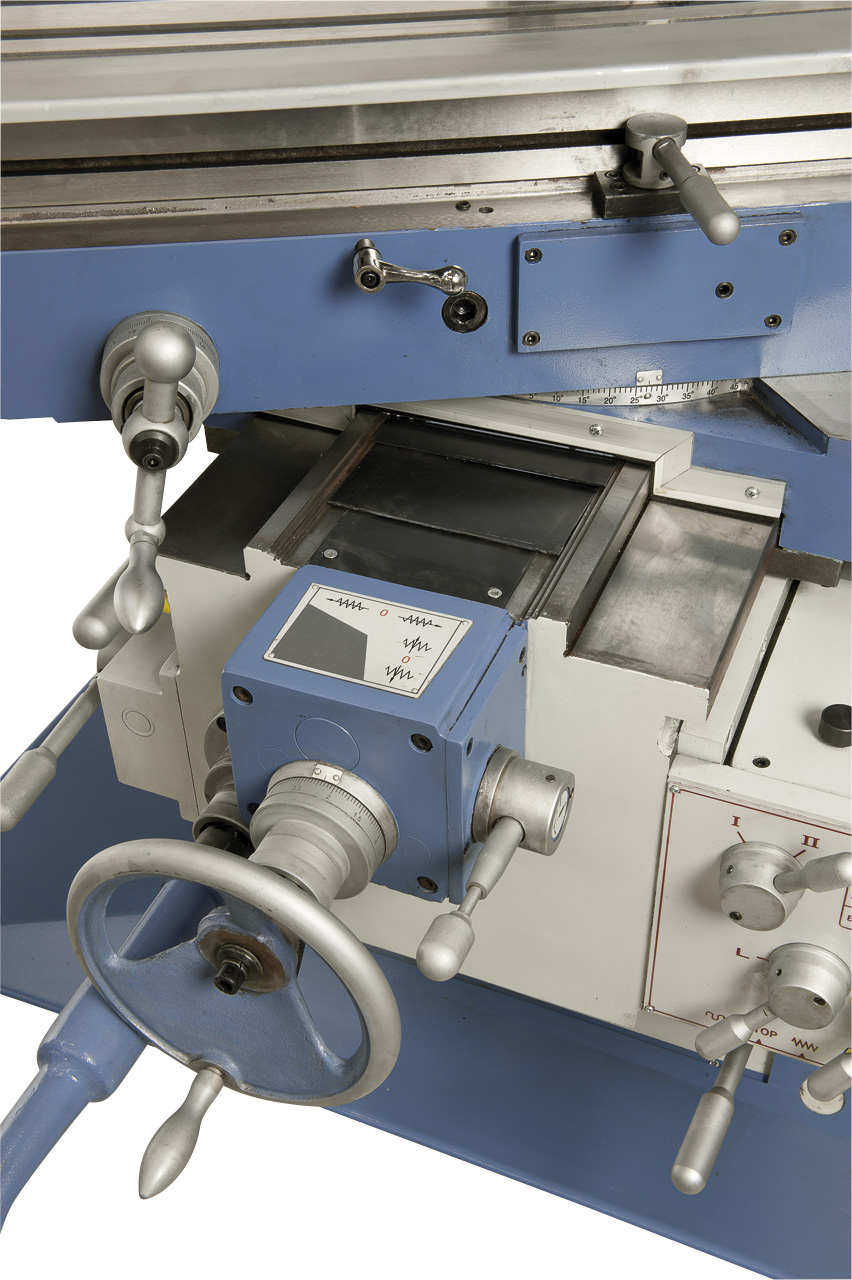

- x-Achsenverstellung des Tisches erfolgt an der Vorderseite
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Serienmäßig mit 3-Achs-Digitalanzeige ausgestattet
- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
- Erhöhte Stabilität durch Rechteckführung in y- und z-Achse
Bernardo Lieferumgang
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 24
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Horizontal-Gegenlager
- Kühlmittelwanne
- Bedienwerkzeug
- Universelle Schutzeinrichtung
- Langer Fräsdorn ISO 50/27 mm, ISO 50/32 mm
- Kombi-Aufsteckfräsdorn ISO 50/32 mm
- Zentralschmierung für x-, y- und z-Achse
- Vorschub für x-, y- und z-Achse
