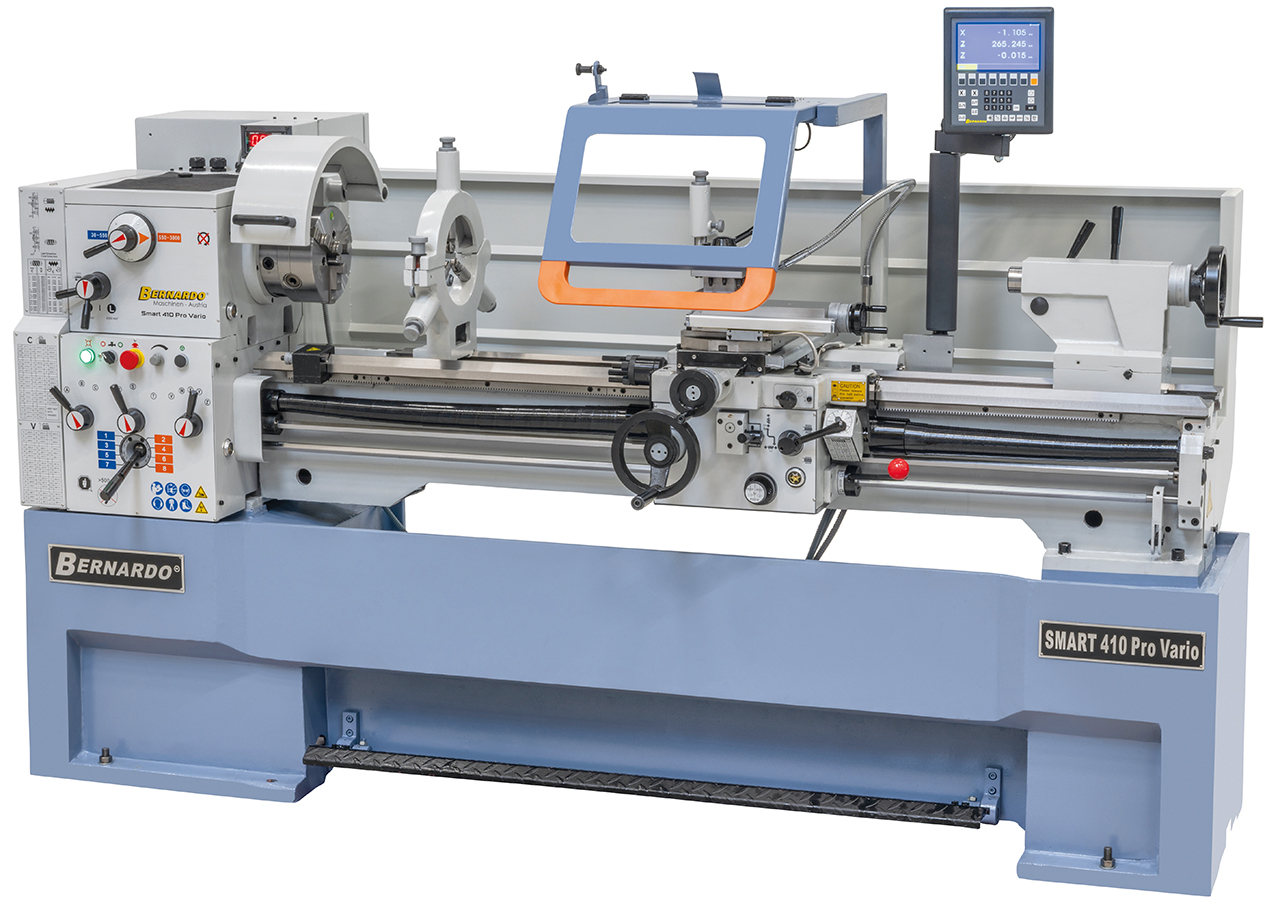

Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Universaldrehmaschine Smart 410 x 1000 Pro Vario *
Produktinformationen "Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Universaldrehmaschine Smart 410 x 1000 Pro Vario *"

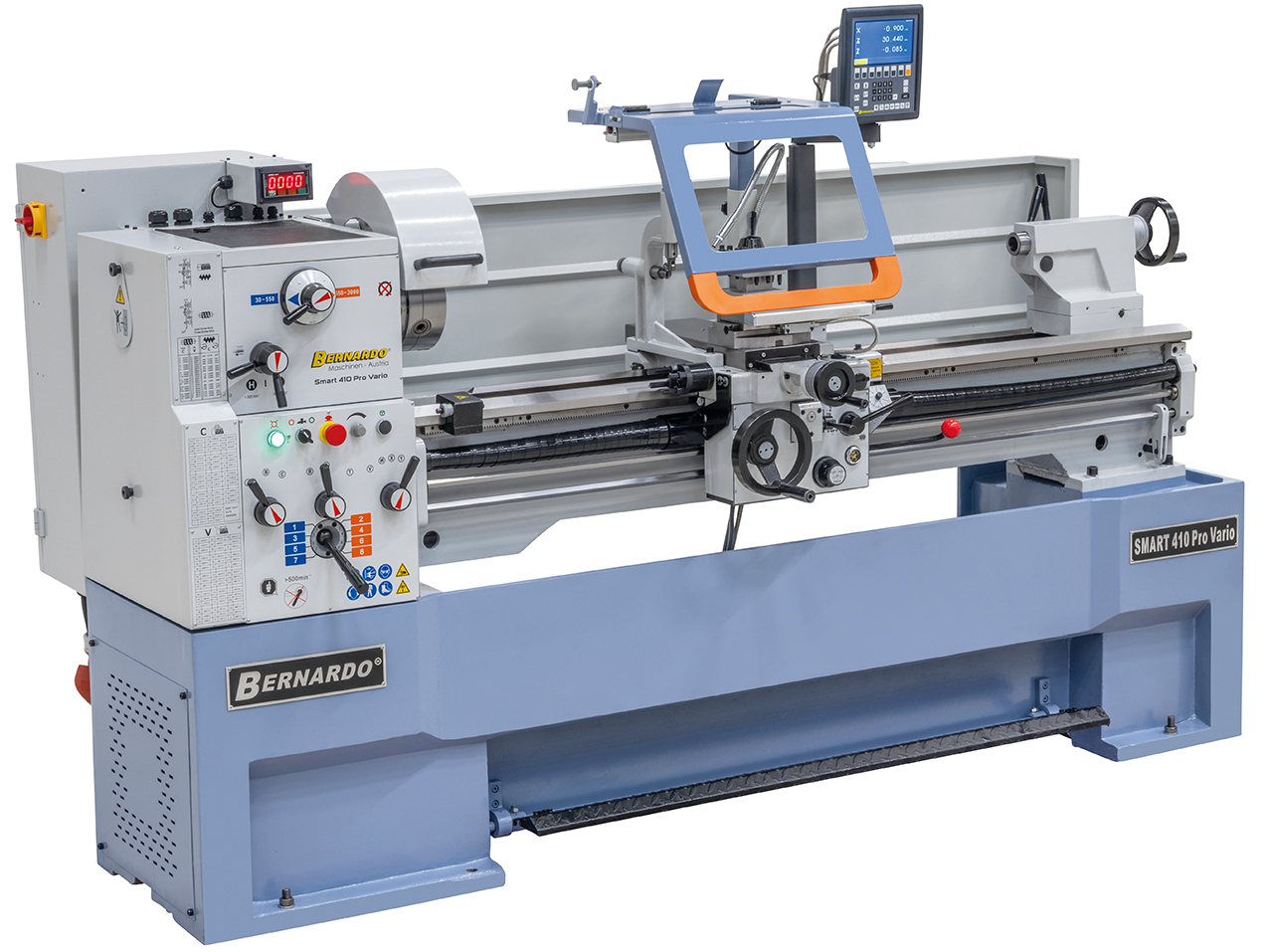

Die Universaldrehmaschine Smart 410 Pro Vario eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Digitalanzeige,….) wodurch diese Maschine universell einsetzbar ist. Weiters ist dieses Modell mit einer stufenlos regelbaren Spindeldrehzahl bis 3000 U/min ausgestattet, dadurch kann die Drehzahl optimal an das Werkstück und die Vorschubgeschwindigkeit angepasst werden.
Bernardo Technische Daten
|
Spitzenweite |
1000 mm |
|
Spitzenhöhe |
210 mm |
|
Umlaufdurchmesser über Bett |
420 mm |
|
Umlaufdurchmesser über Kröpfung |
580 mm |
|
Umlaufdurchmesser über dem Planschlitten |
255 mm |
|
Bettbreite |
250 mm |
|
Spindelbohrung |
52 mm |
|
Spindelaufnahme |
DIN 55029, D1 - 6 |
|

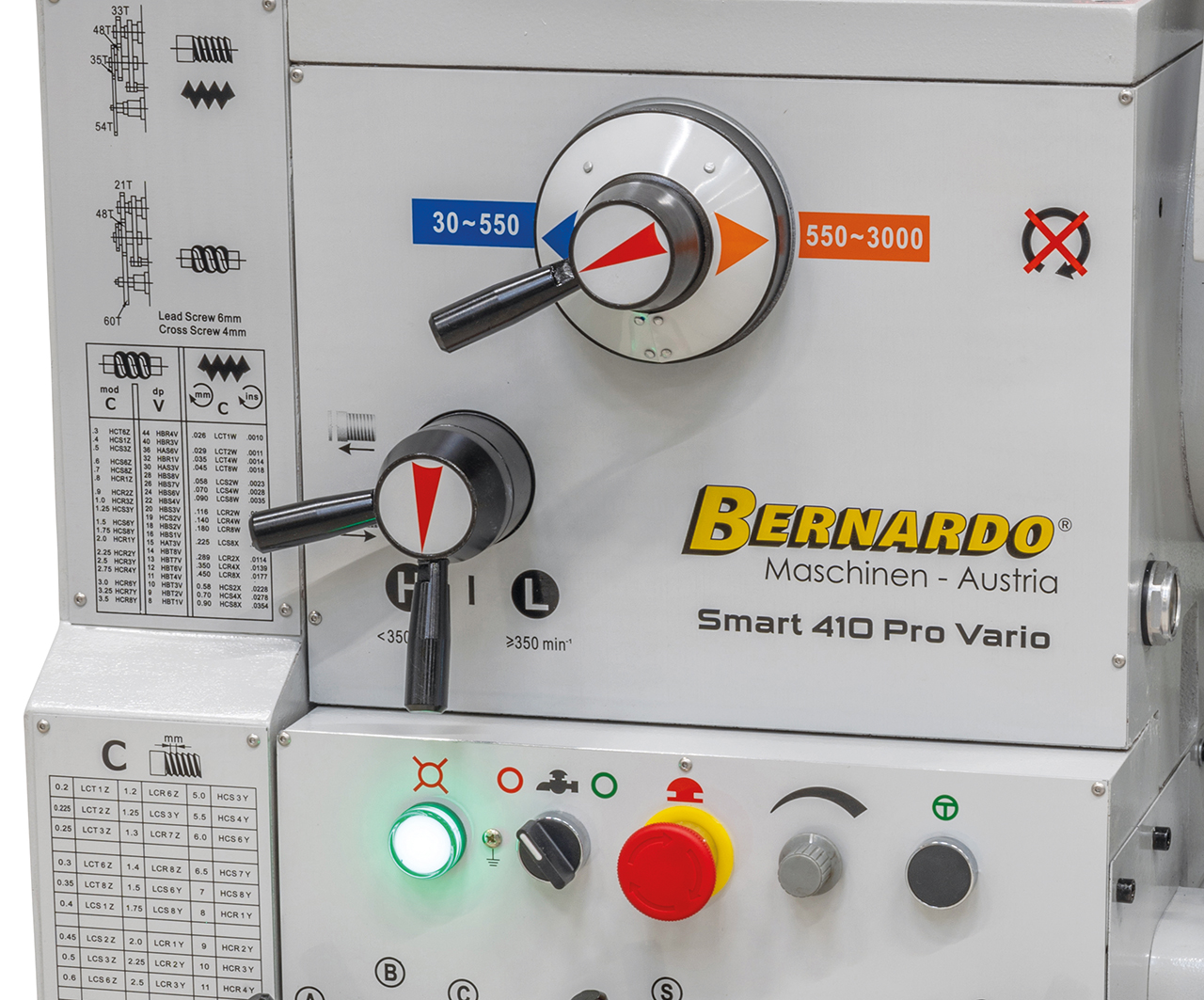

Drehzahlbereich, 2 Stufen |
30 - 550 / 550 - 3000 U/min |
|
Bereich Längsvorschübe |
(17) 0,05 - 1,7 mm/U |
|
Bereich Planvorschübe |
(17) 0,025 - 0,85 mm/U |
|
Metrische Gewinde |
(42) 0,2 - 14 mm |
|
Zollgewinde |
(45) 2 - 72 Gg/1“ |
|
Pinolendurchmesser |
50 mm |
|
Pinolenweg |
140 mm |
|
Pinolenaufnahme |
MK 4 |
|
Motorleistung |
5,5 kW (7,5 PS) |
|
Maschinenabmessung (B x T x H) |
2090 x 1050 x 1600 mm |
|
Gewicht ca. |
1145 kg |
Bernardo Funktionen

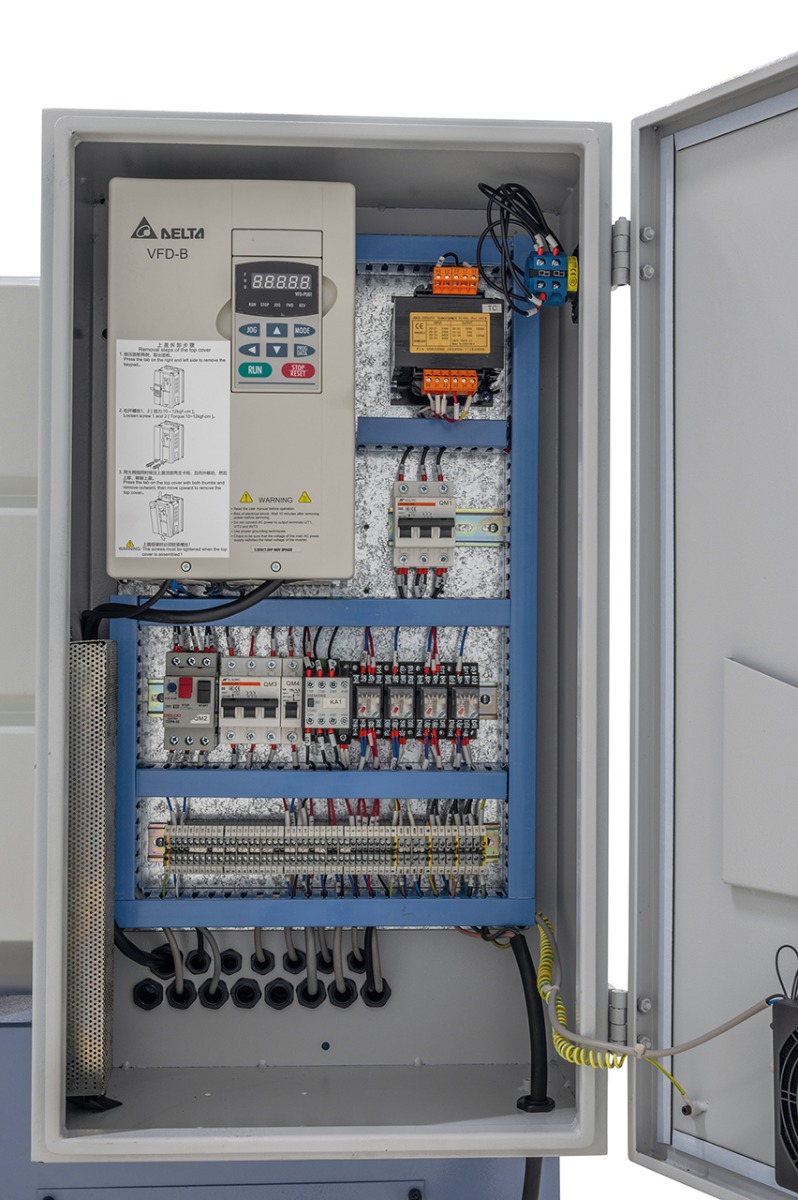

- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last

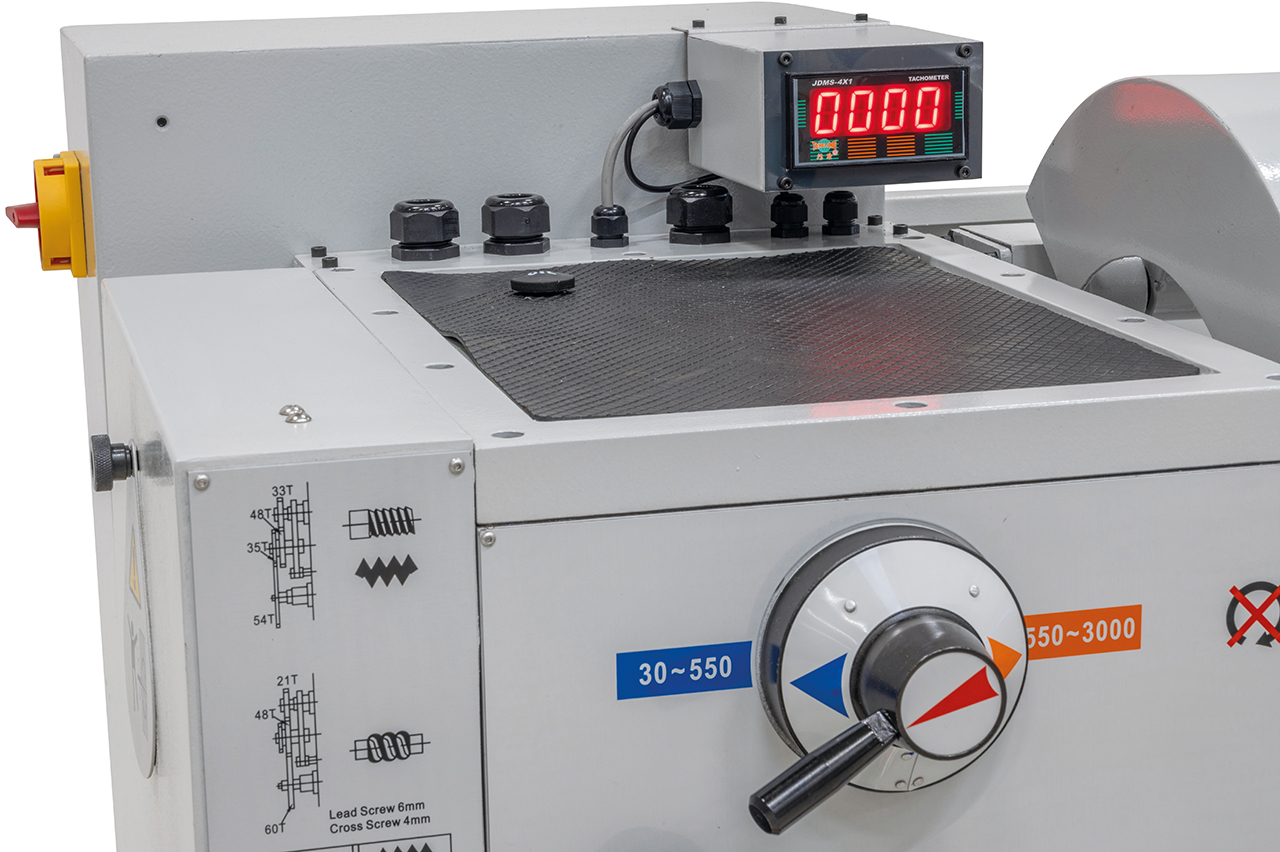

- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

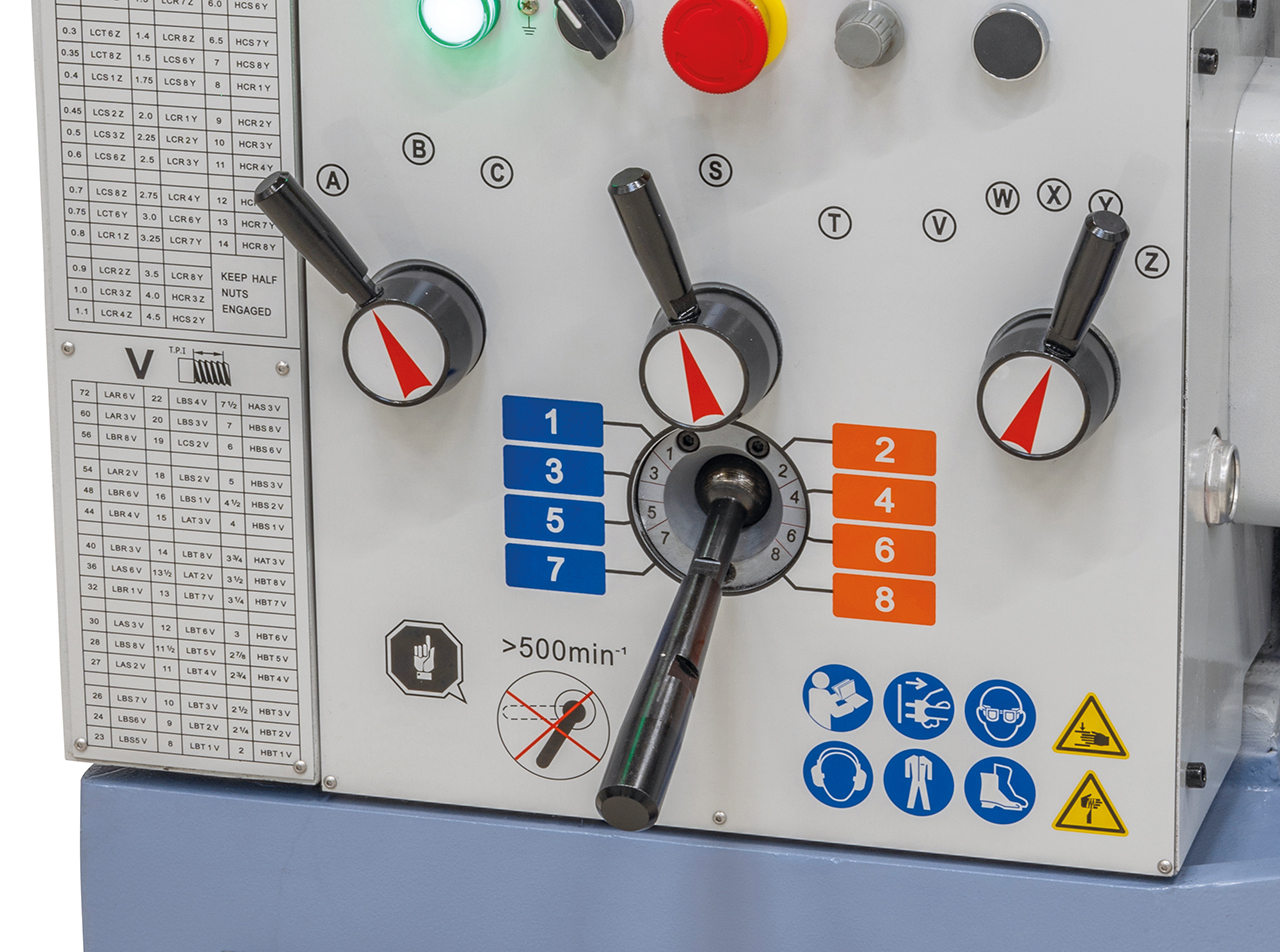

- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
- Serienmäßig mit Frequenzumrichter und 3-Achs-Digitalanzeige
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
Bernardo Lieferumgang
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Anzeige

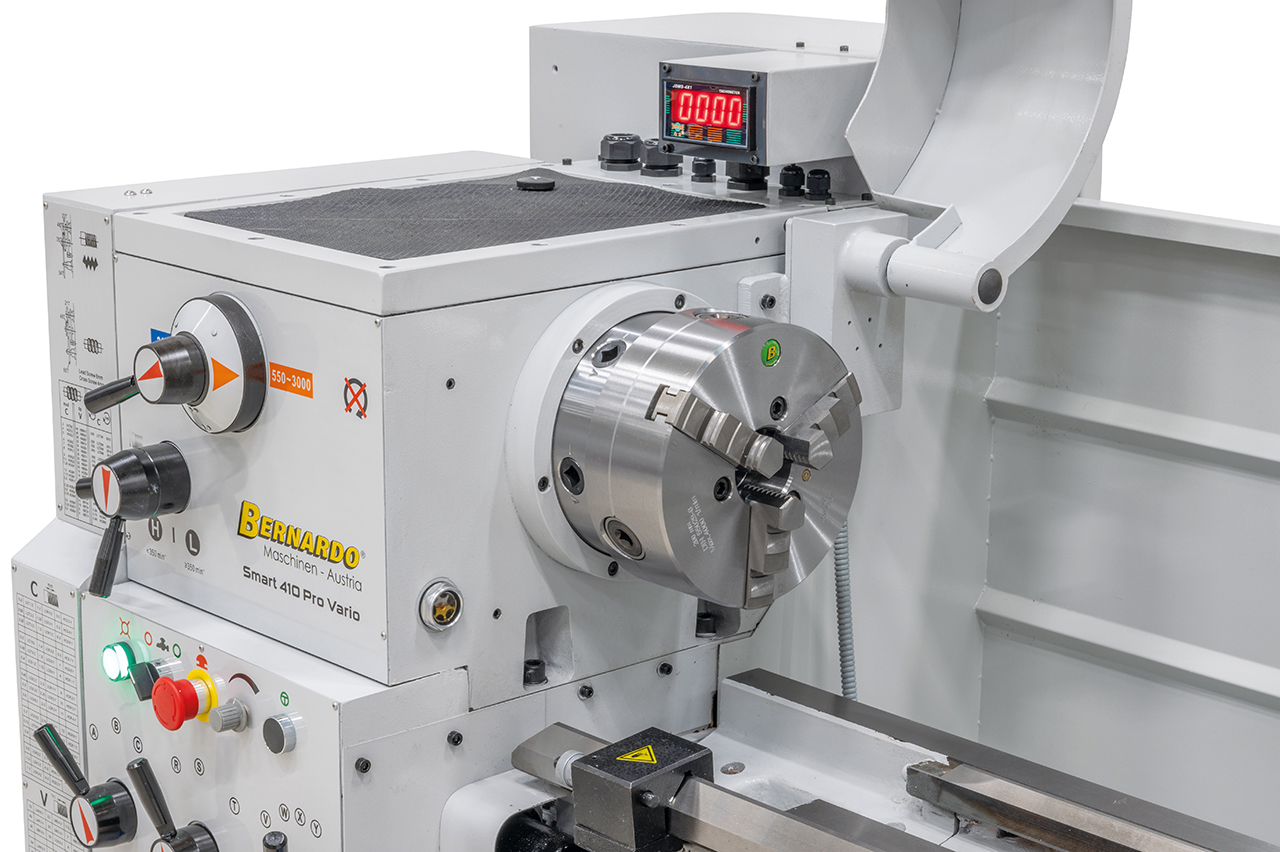

- 3-Backen-Stahlfutter PO3-200 mm / D6
- Aufspannscheibe 350 mm

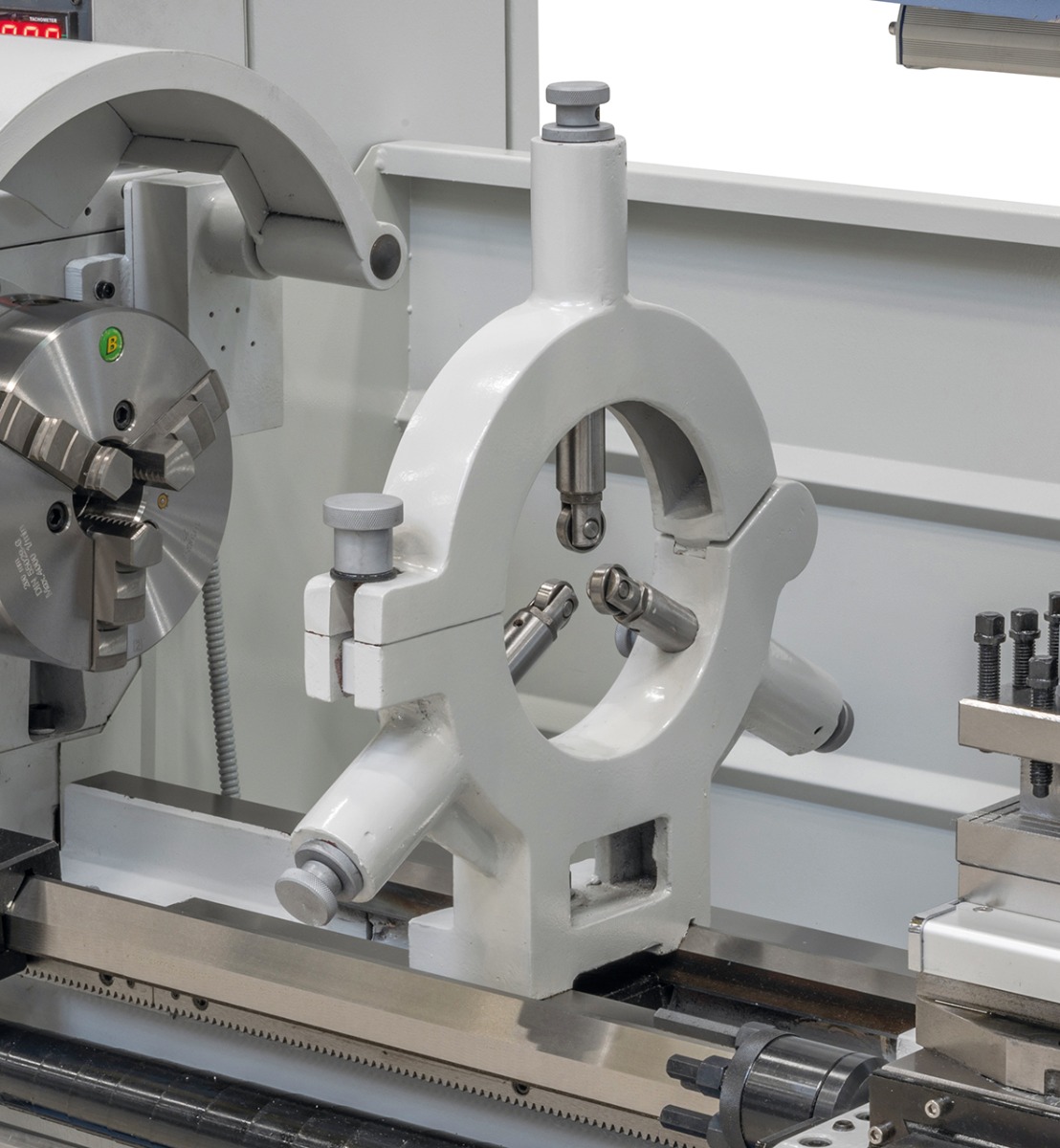

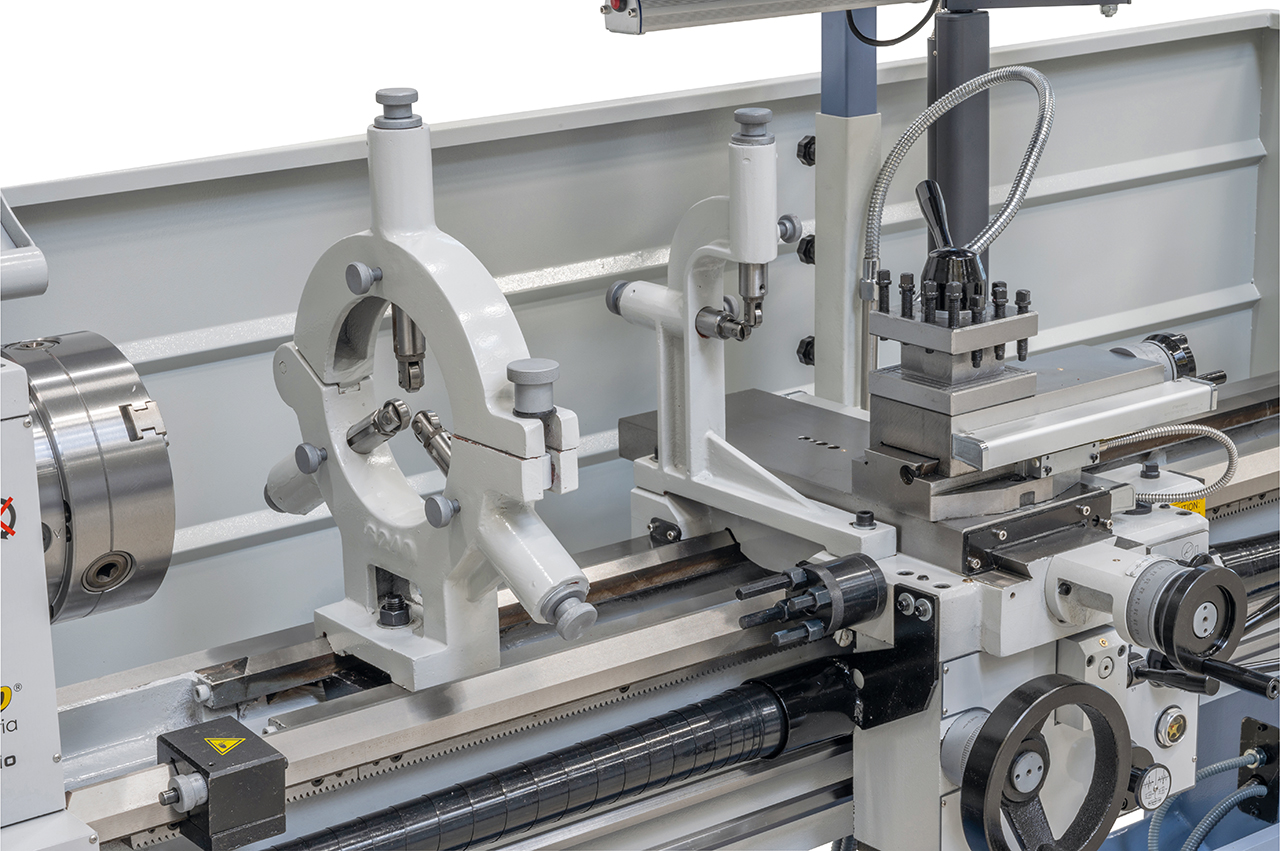

- Feststehende Lünette - Durchlass diam. max. 135 mm
- Mitlaufende Lünette - Durchlass diam. max. 65 mm
- Fußpedal mit Bremsfunktion nach CE

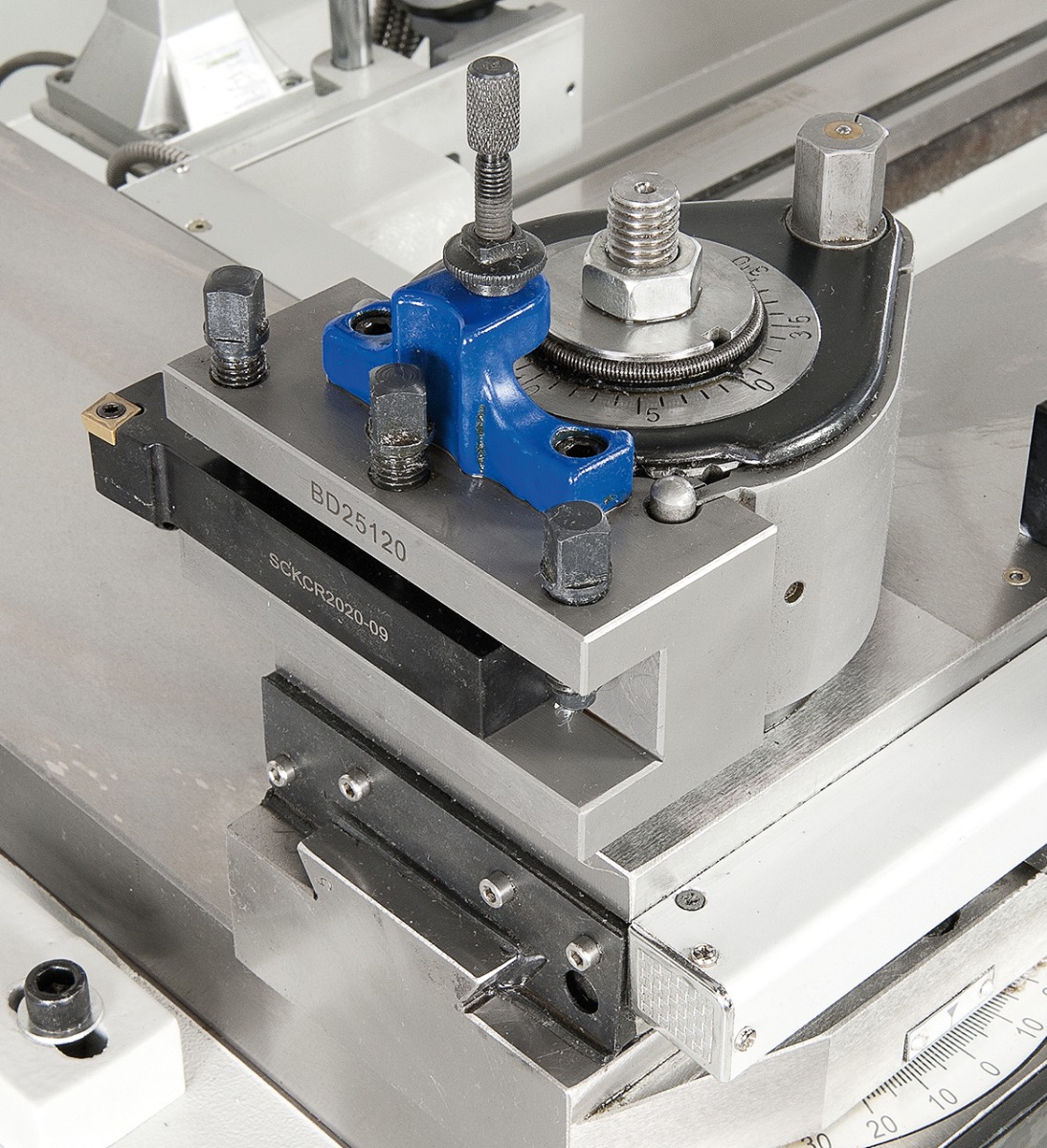

- Vierfachstahlhalter

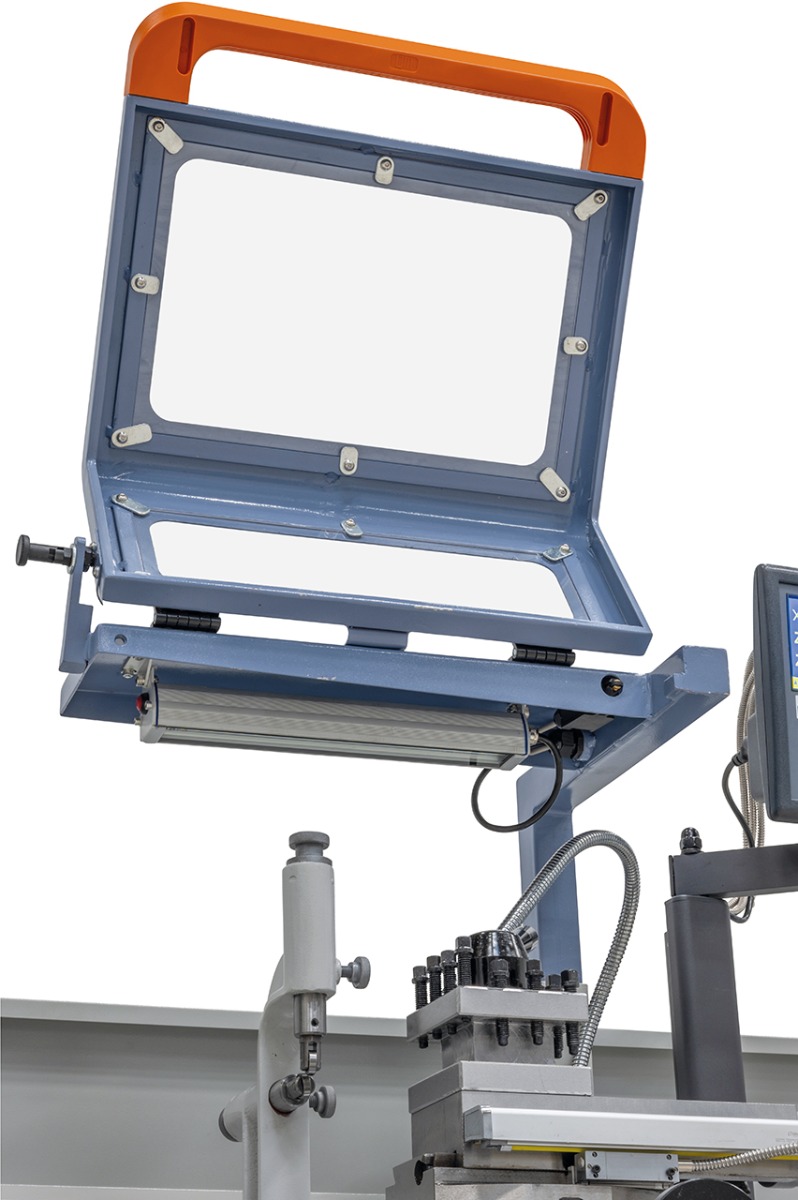

- Schutzeinrichtung bei Vierfachstahlhalter
- Mikrometer-Längsanschlag

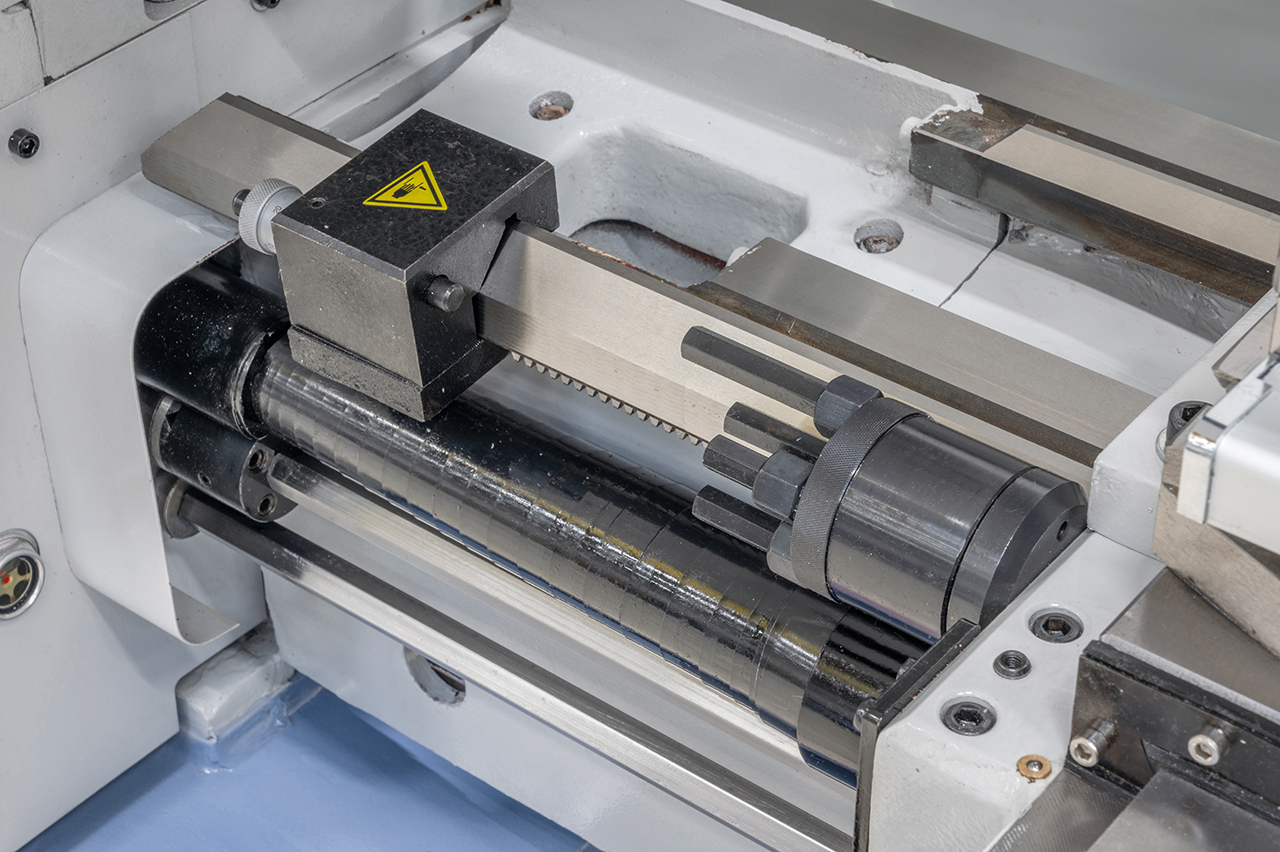

- Revolveranschlag mit Feineinstellung
- Frequenzumrichter
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Rutschkupplung
- Gewindeuhr
- LED-Maschinenleuchte

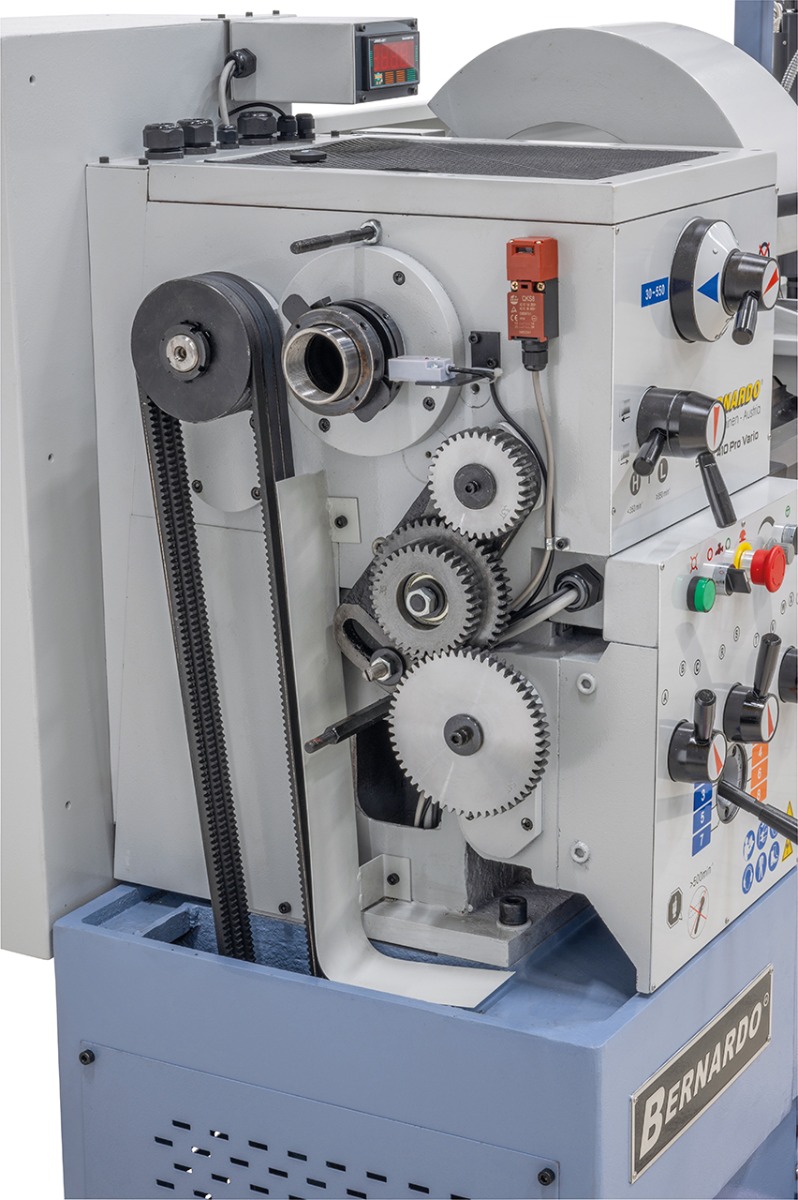

- Wechselräder
- Reduzierhülse
- 2 Zentrierspitzen
- Spänerückwand
- Bedienwerkzeug
Herstellername: PWA HandelsgesmbH
Herstelleradresse:
Nebingerstraße 7a 4020 Linz | Austria
