Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Titan 660 x 3000 Vario
37.025,66 €*
% 39.389,00 €* (6% gespart)Nicht mehr verfügbar
Produktinformationen "Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Titan 660 x 3000 Vario"
Die Produktionsdrehmaschine Titan 660 Vario zeichnet sich durch hohe Genauigkeit und Leistung aus und ist besonders für mittlere bis schwere Zerspanungsarbeiten geeignet. Ihren Einsatzbereich findet dieses Modell beim wirtschaftlichen Herstellen von Einzelwerkstücken und Serien im Maschinenbau, Anlagenbau, Produktion, usw. Durch den serienmäßigen Frequenzumrichter ergeben sich wesentliche Vorteile, wie z.B. das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Schnittgeschwindigkeit unter Last.
Bernardo Technische Daten
|
Spitzenweite |
3000 mm |
|
Spitzenhöhe |
330 mm |
|
Umlaufdurchmesser über Bett |
660 mm |
|
Umlaufdurchmesser über Kröpfung |
900 mm |
|
Umlaufdurchmesser über Planschlitten |
460 mm |
|
Bettbreite |
400 mm |
|
Spindelbohrung |
105 mm |
|
Spindelaufnahme |
DIN 55029, D1-8 |
|
Drehzahlbereich |
16 - 70 / 50 - 215 / 100 - 475 / 350 - 1500 U/min |
|
Bereich Längsvorschübe |
(25) 0,044 - 1,48 mm/U |
|
Bereich Planvorschübe |
(25) 0,022 - 0,740 mm/U |
|
Metrische Gewinde |
(54) 0,45 - 120 mm |
|
Zollgewinde |
(54) 7/16 - 80 Gg/1“ |
|
Pinolendurchmesser |
90 mm |
|
Pinolenweg |
235 mm |
|
Pinolenaufnahme |
MK 5 |
|
Motorleistung |
7,5 kW (10,0 PS) |
|
Maschinenabmessung (B x T x H) |
4630 x 1200 x 1520 mm |
|
Gewicht ca. |
3300 kg |
Bernardo Funktionen
- Zur Versteifung der Bettführung und zur Minimierung von Schwingungseinflüssen ist das Bett mit kräftigen Rippen versehen
- Komplettausstattung: 3-Achs-Positionsanzeige, Schnellwechselstahlhalter, 3-Backen-Stahlfutter uvm.
- Stufenlose Drehzahlregelung am Getriebekopf, dadurch kann die Schnittgeschwindigkeit optimal an das Werkstück und die Vorschubgeschwindigkeit angepasst werden
- Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung

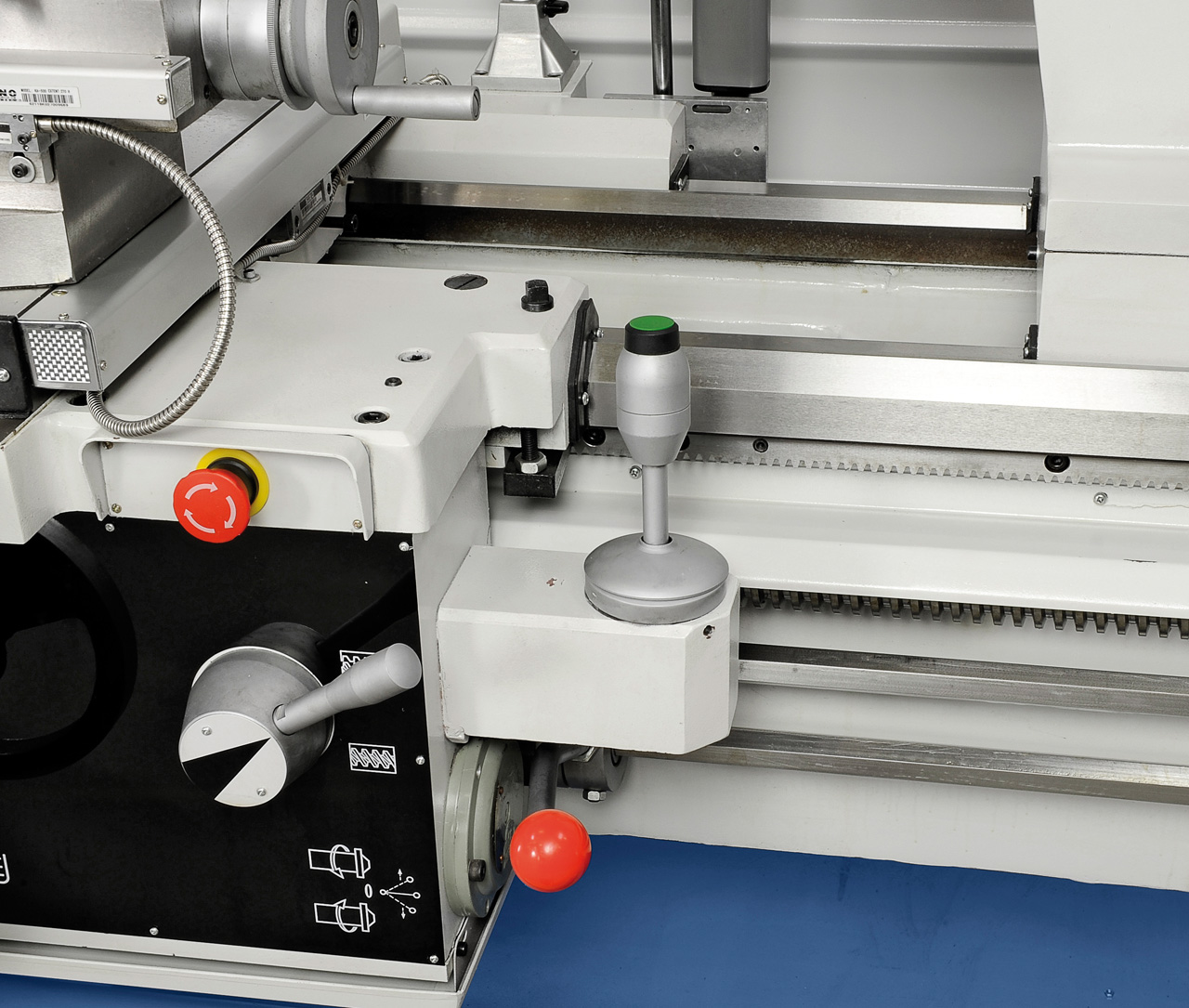

- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
- Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Sanftanlauf durch die mechanische Lamellenkupplung
Bernardo Lieferumgang

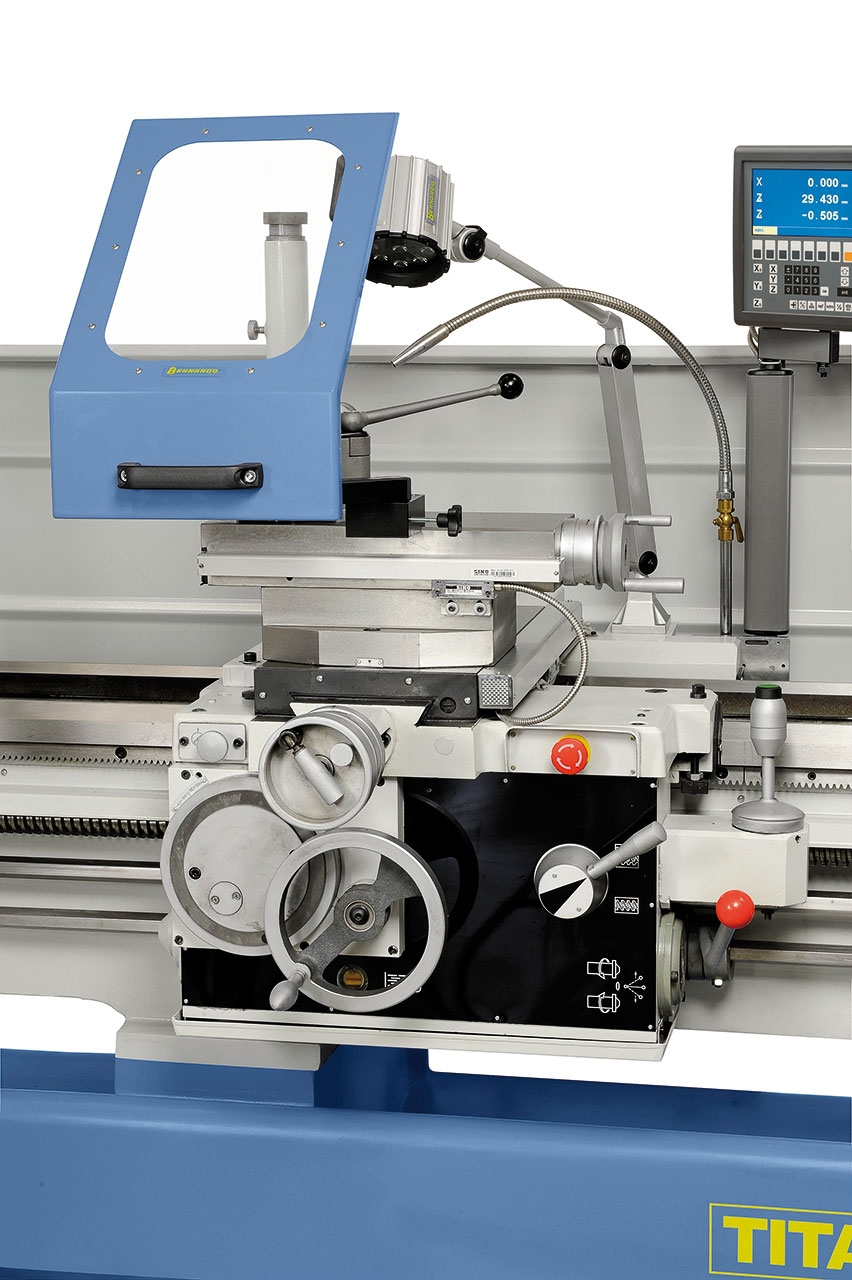

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Frequenzumrichter
- Eilgang längs und plan
- 3-Backenfutter PS3-315 mm / D8
- Aufspannscheibe 500 mm

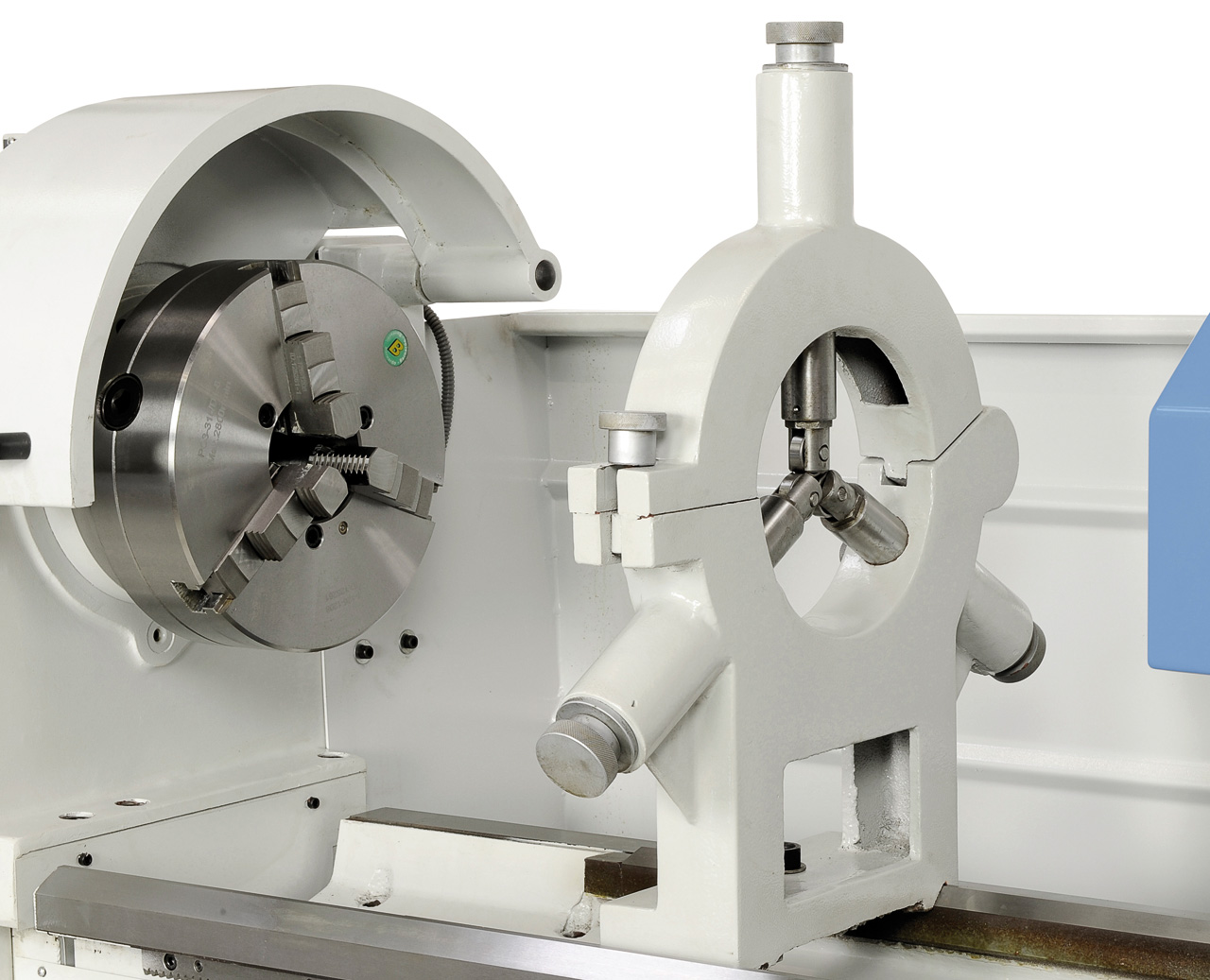

- Feststehende Lünette - Durchlass diam. max. 180 mm
- Mitlaufende Lünette - Durchlass diam. max. 100 mm
- 2 Zentrierspitzen
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46

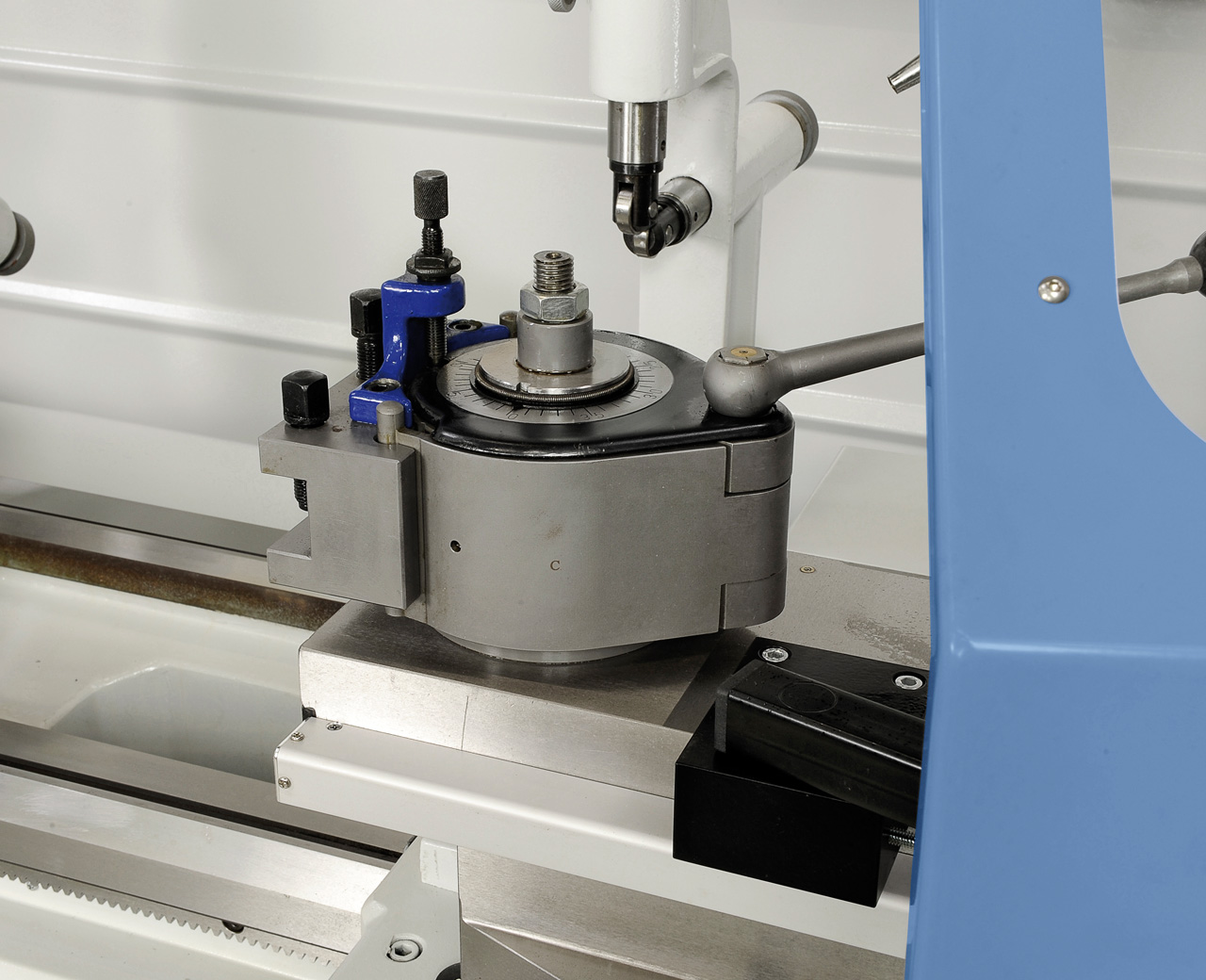

- Schnellwechselstahlhalter mit 4 Einsätzen

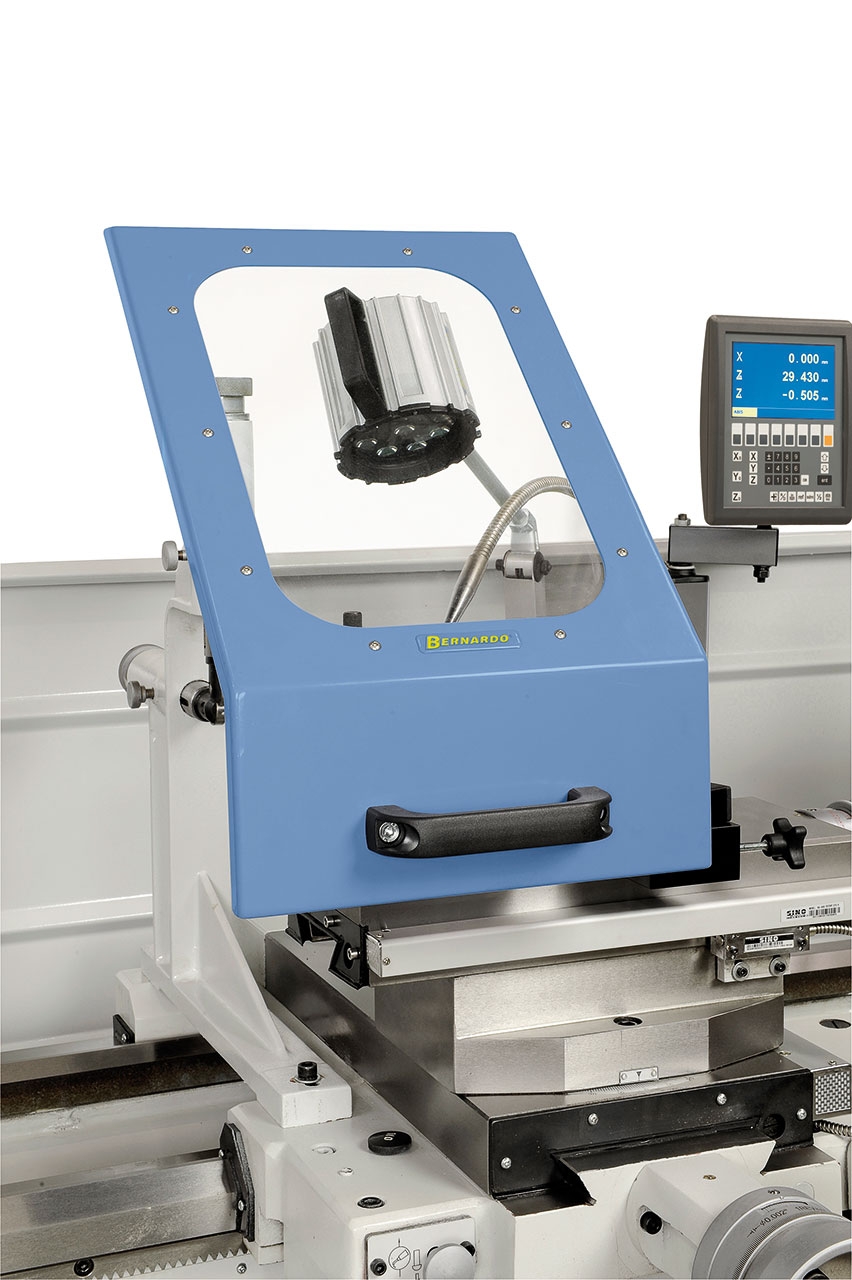

- Schutzeinrichtung bei Schnellwechselstahlhalter
- Rutschkupplung
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse
- Spänerückwand

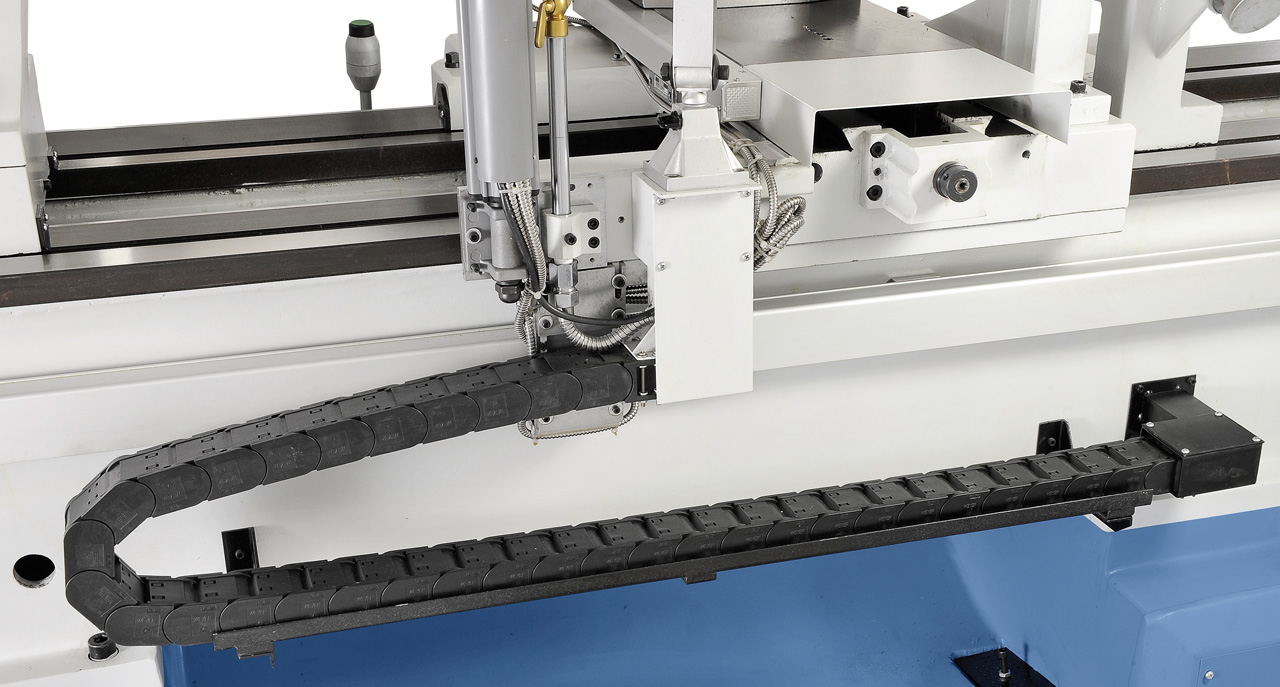

- Kabelführung über Energiekette
- Bedienwerkzeug
