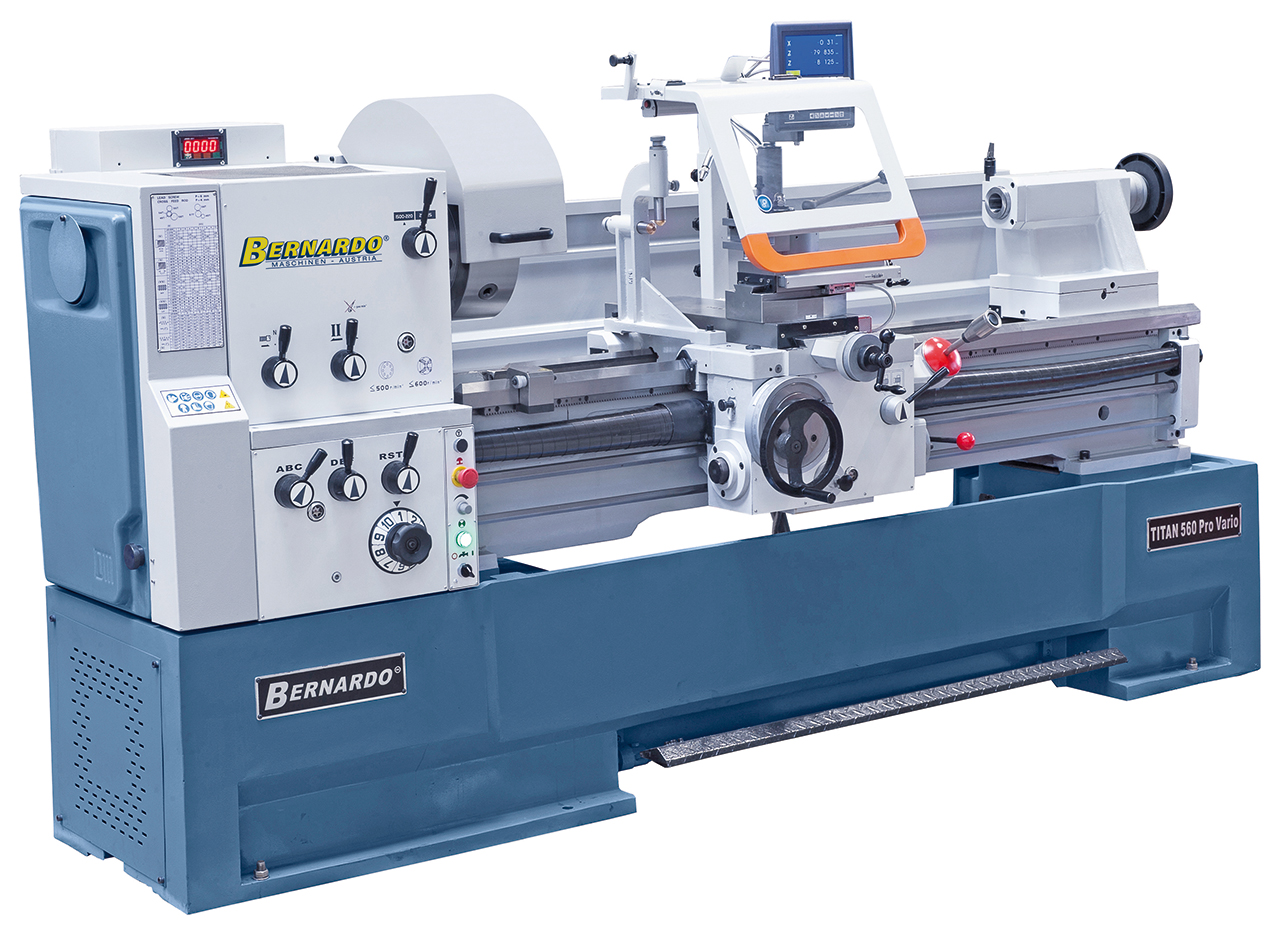

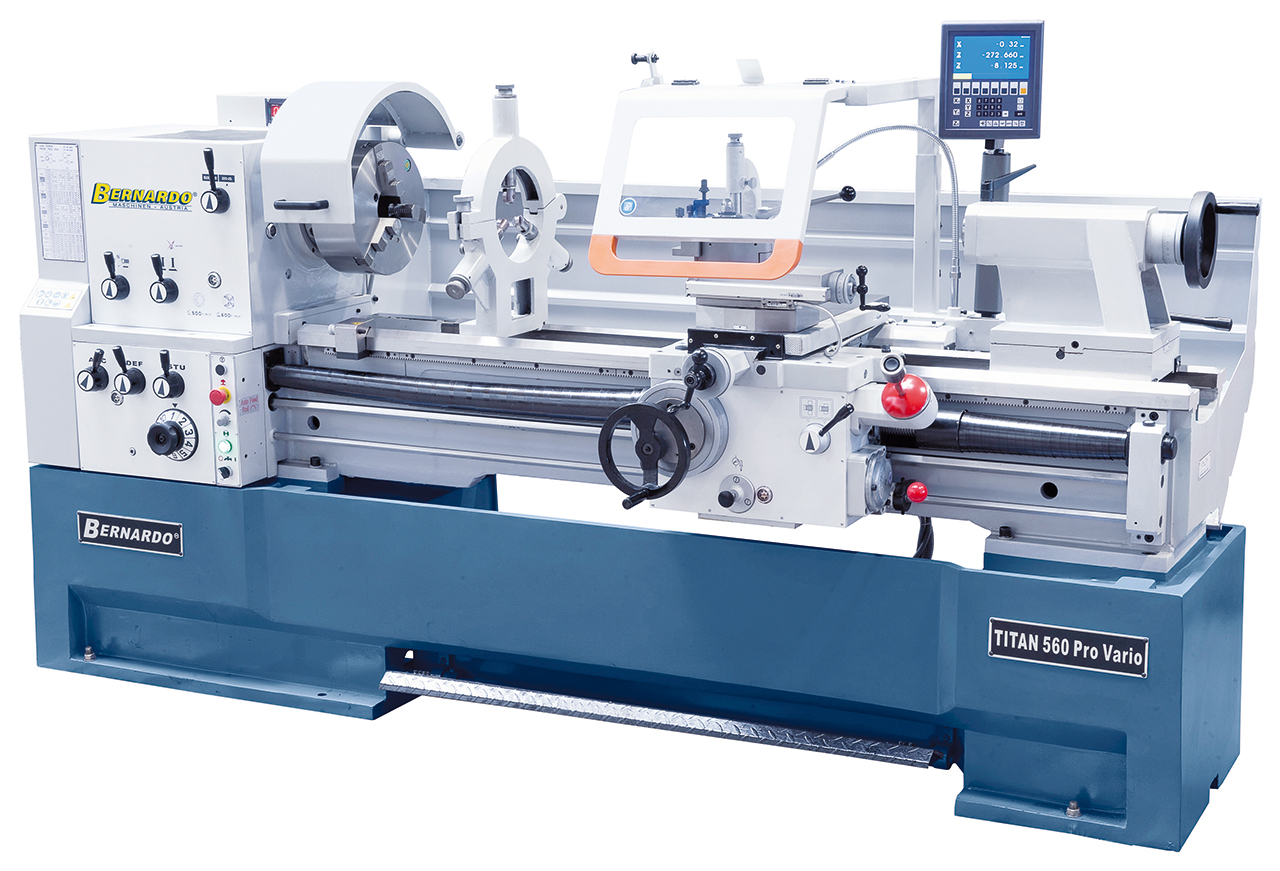

Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Titan 560 x 1500 Pro Vario
25.582,38 €*
% 27.215,30 €* (6% gespart)Nicht mehr verfügbar
Produktinformationen "Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Titan 560 x 1500 Pro Vario"

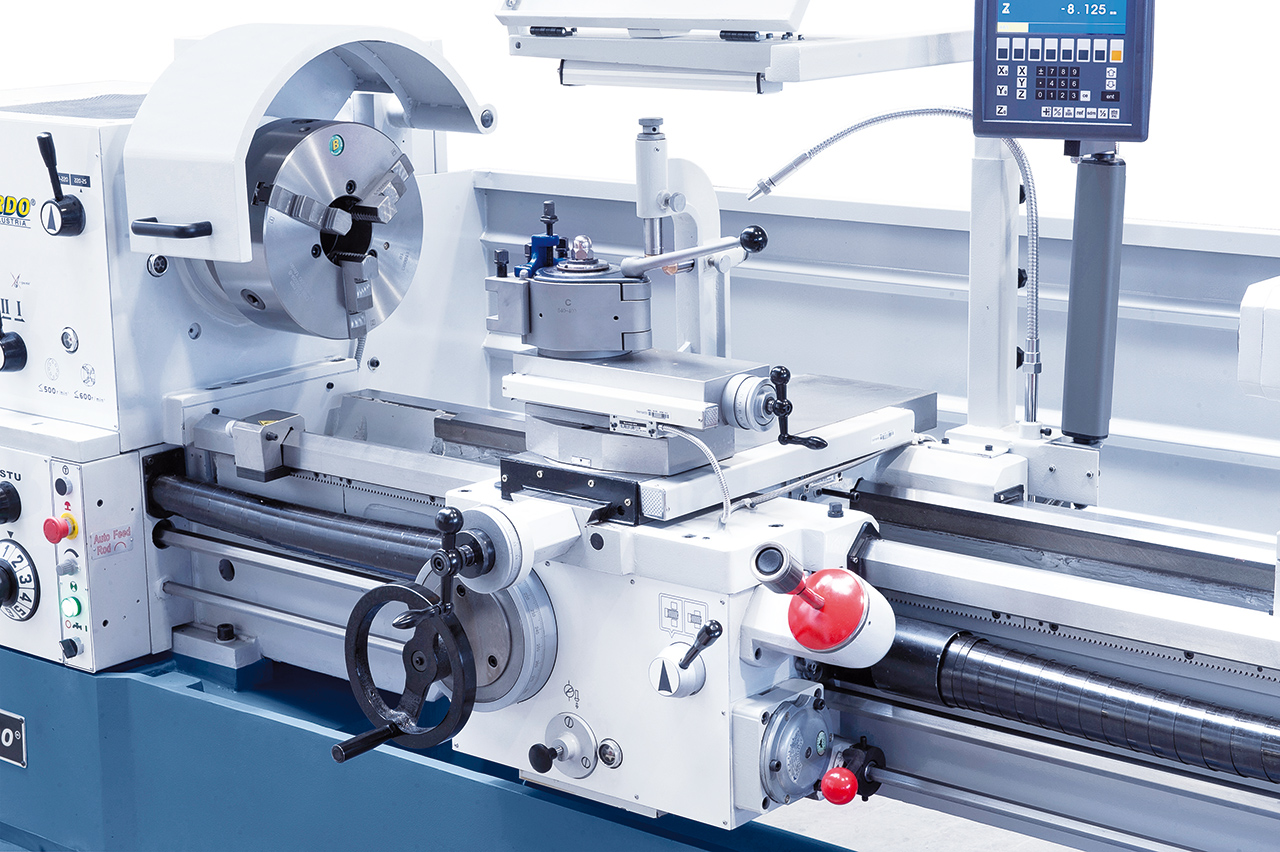

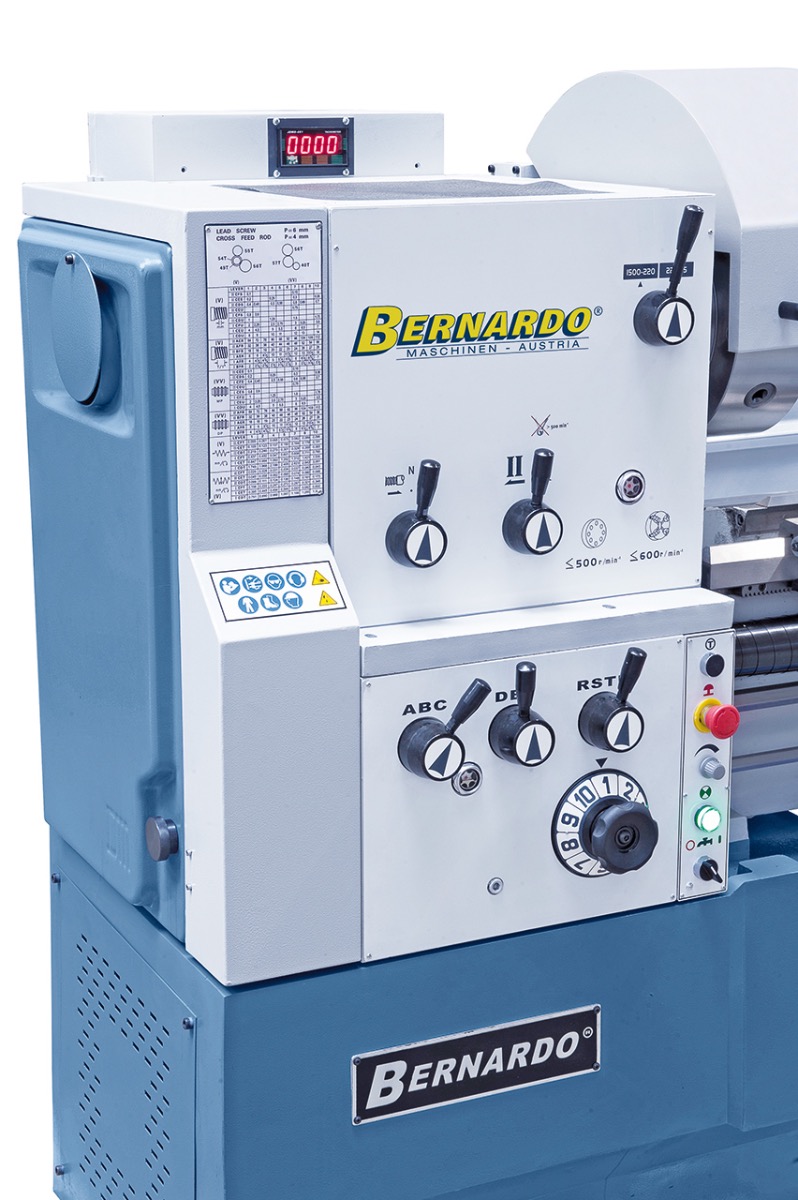

Die Produktionsdrehmaschine Titan 560 Pro Vario ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Digitalanzeige, Schnellwechselstahlhalter,….) wodurch diese Maschine universell einsetzbar ist. Weiters ist dieses Modell mit einer stufenlos regelbaren Spindeldrehzahl bis 1500 U/min ausgestattet, dadurch kann die Drehzahl optimal an das Werkstück und die Vorschubgeschwindigkeit angepasst werden.
Bernardo Technische Daten
| Spitzenweite | 1500 mm | |
| Spitzenhöhe | 280 mm | |
| Umlaufdurchmesser über Bett | 560 mm | |
| Umlaufdurchmesser über Kröpfung | 785 mm | |
| Umlaufdurchmesser über Planschlitten | 350 mm | |
| Bettbreite | 350 mm | |
| Spindelbohrung | 105 mm | |
| Spindelaufnahme | DIN 55029, D1 - 8 | |
| Drehzahlbereich | 25 - 220 / 220 - 1500 U/min | |
| Bereich Längsvorschübe | (42) 0,055 - 3,061 mm/U | |
| Bereich Planvorschübe | (42) 0,025 - 1,384 mm/U | |
| Metrische Gewinde | (41) 0,1 - 14 mm | |
| Zollgewinde | (60) 2 - 112 Gg/1“ | |
| Pinolendurchmesser | 75 mm | |
| Pinolenweg | 185 mm | |
| Pinolenaufnahme | MK 5 | |
| Motorleistung | 7,5 kW (10,0 PS) | |
| Maschinenabmessung | Länge | 2840 mm |
| Breite x Höhe | 1150 x 1610 mm | |
| Gewicht ca. | 2420 kg |
Bernardo Funktionen
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last

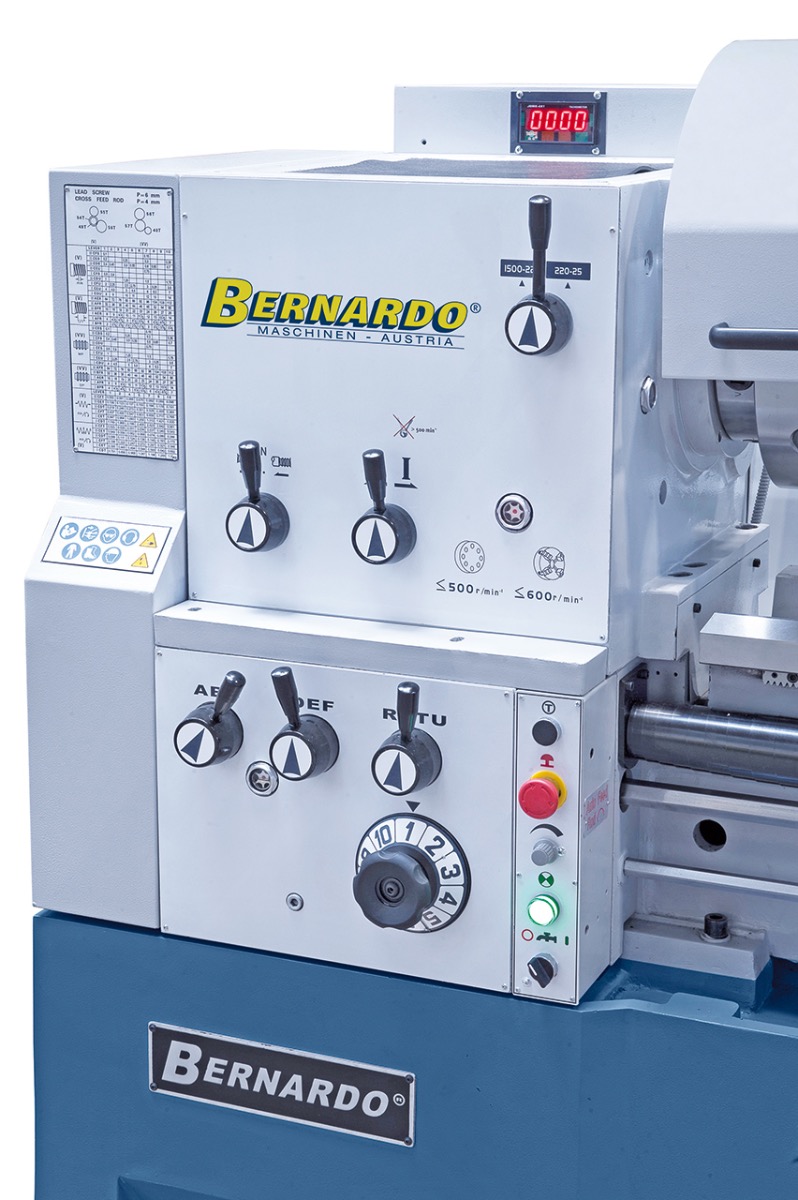

- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, …
- Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

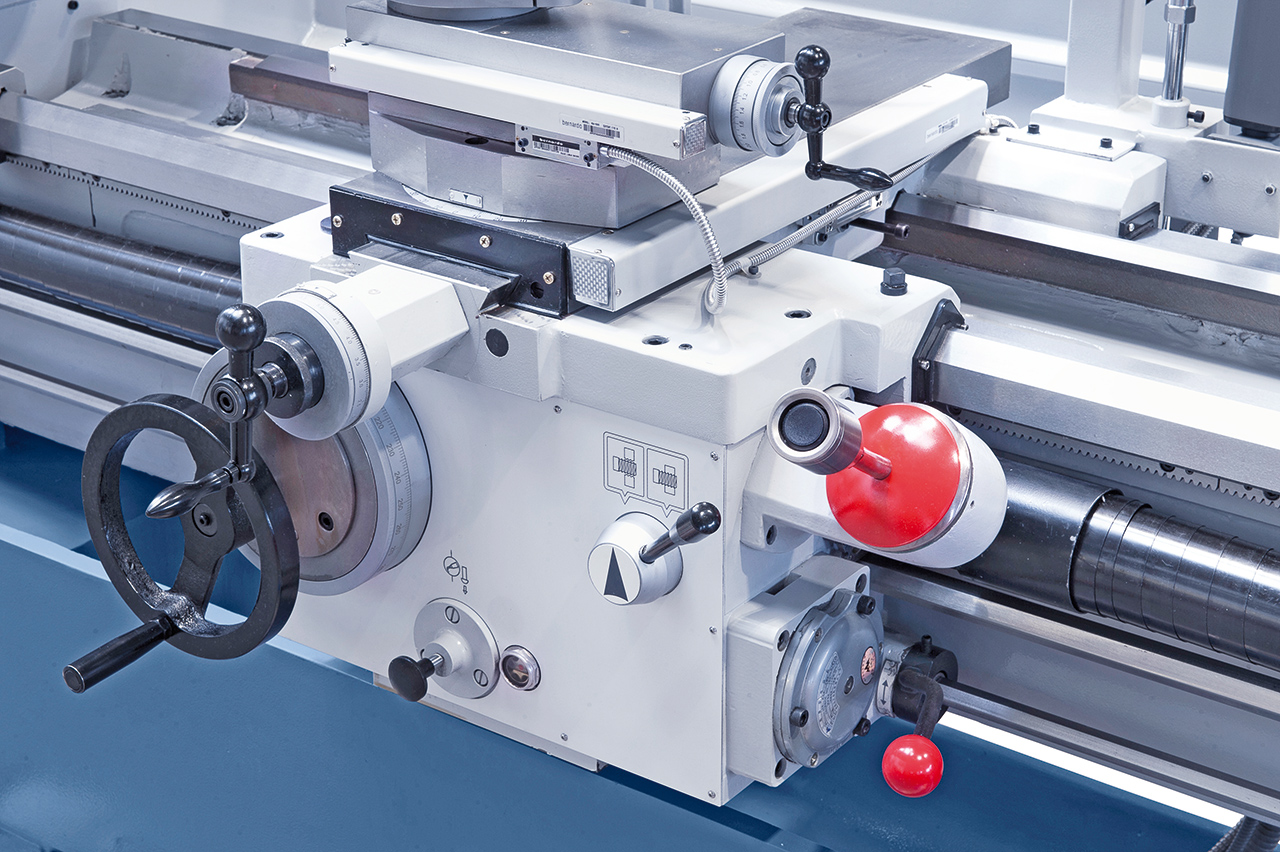

- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird

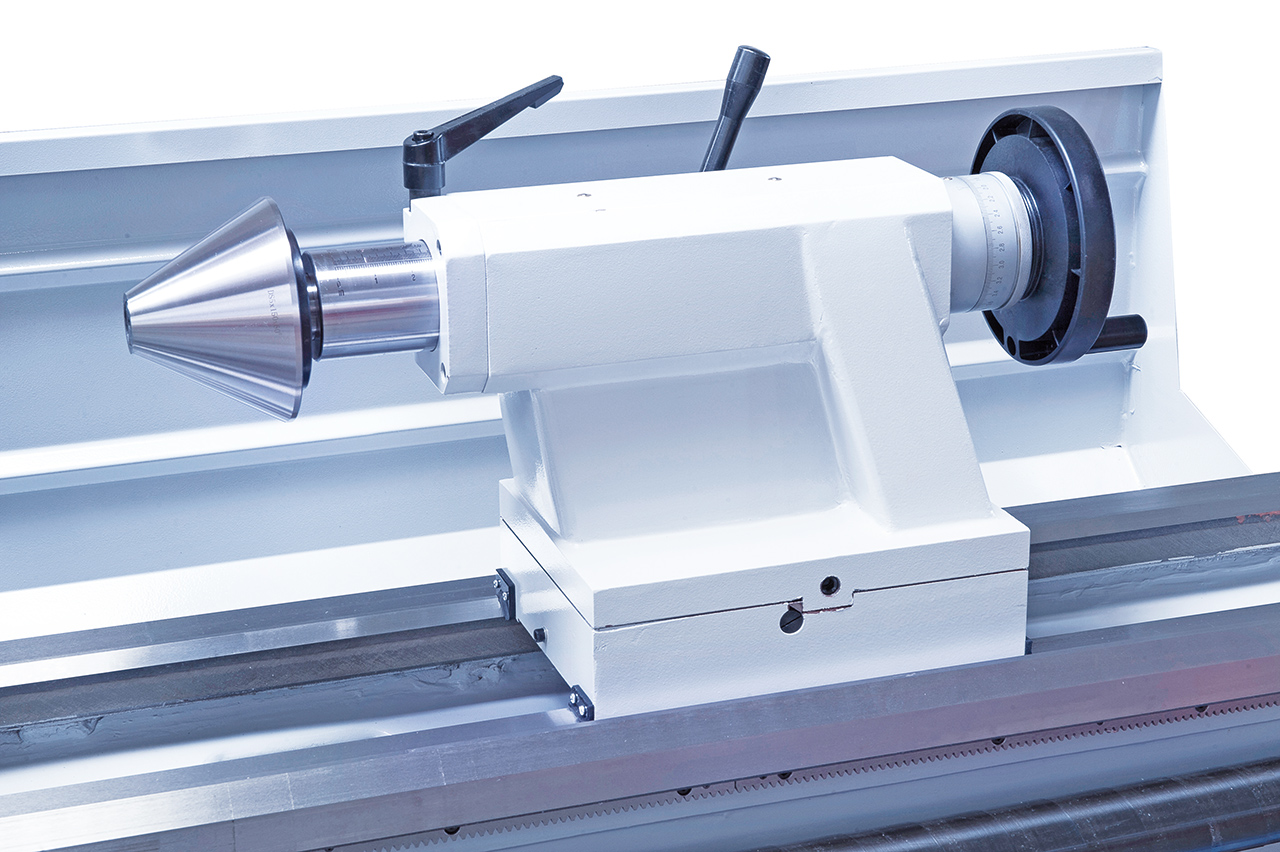

- Reitstock kann zum Kegeldrehen verstellt werden
- Zentralschmierung für den Bettschlitten
Bernardo Lieferumgang

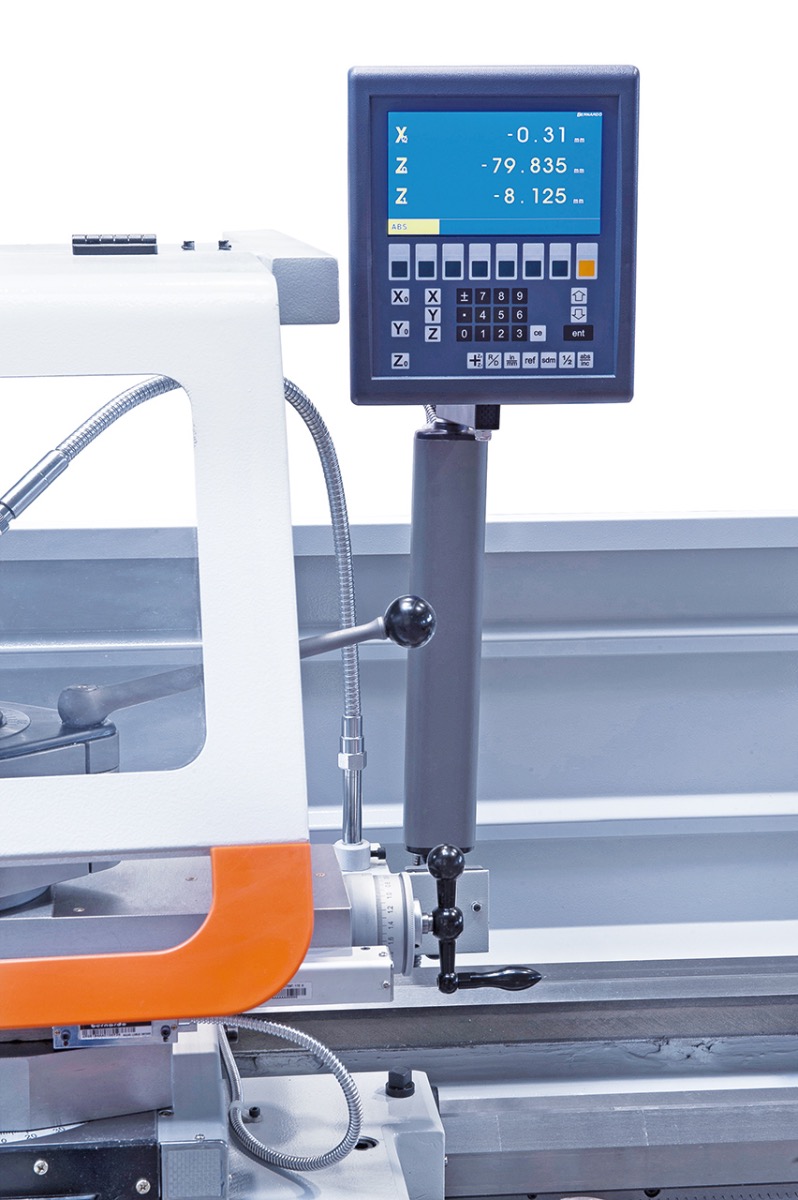

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

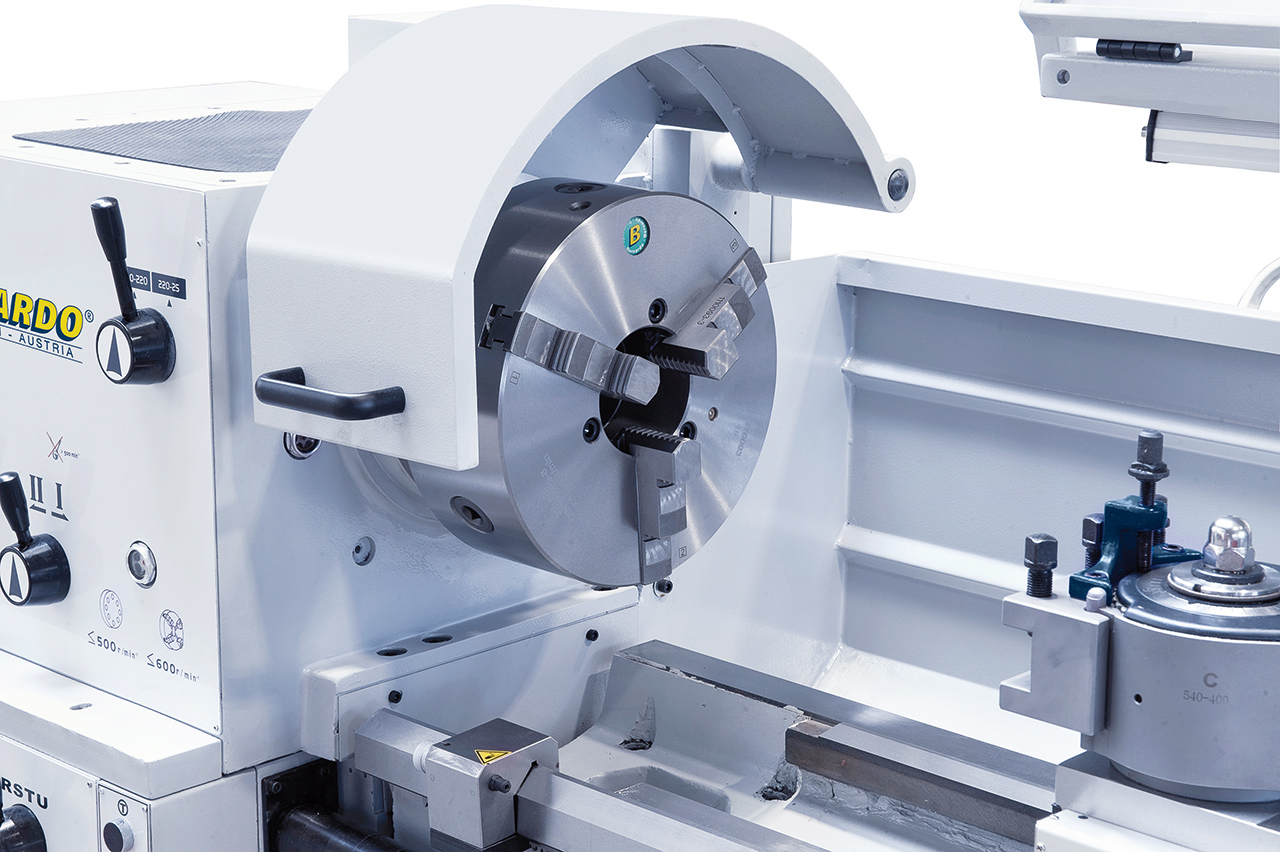

- 3-Backenfutter PS3-315 mm / D8
- Feststehende Lünette - Durchlass diam. max. 180 mm
- Mitlaufende Lünette - Durchlass diam. max. 120 mm
- Fußpedal mit Bremsfunktion nach CE

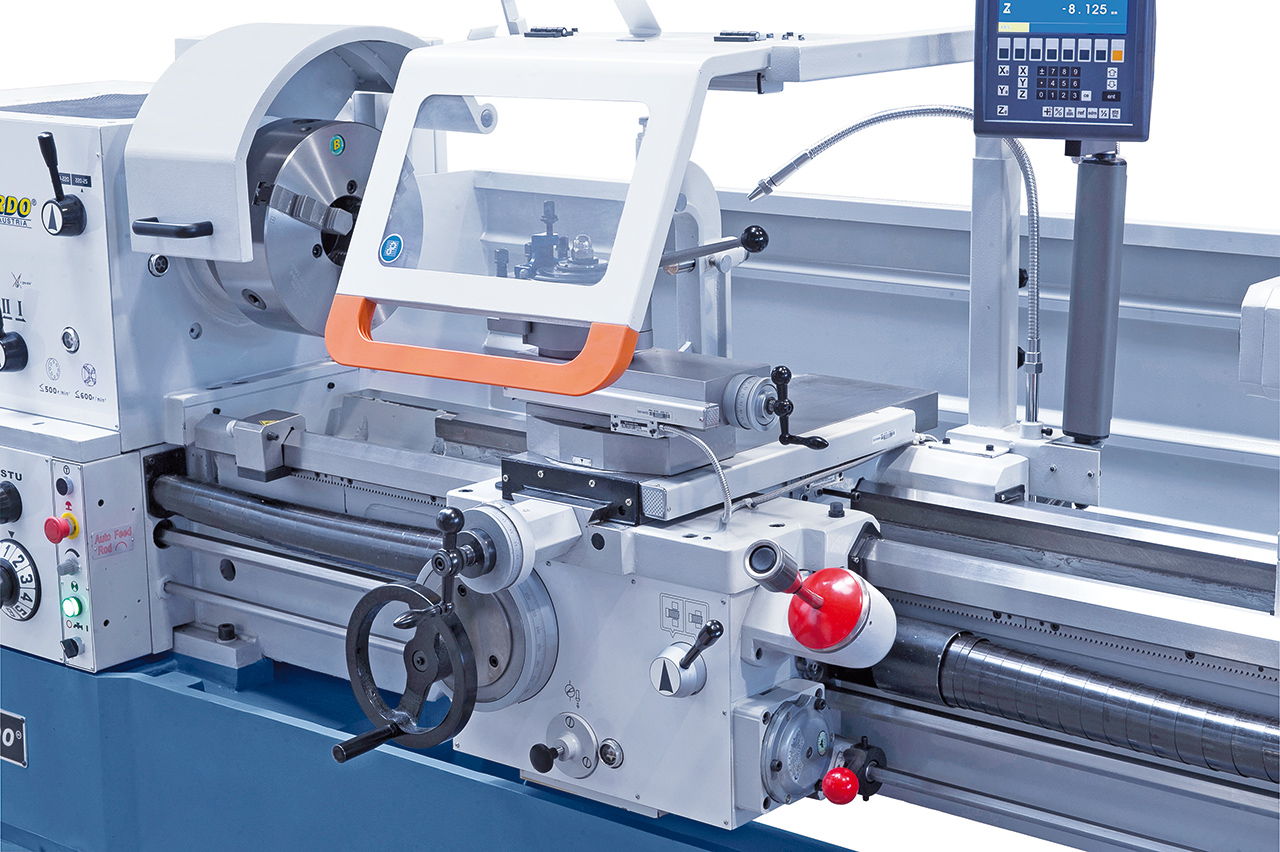

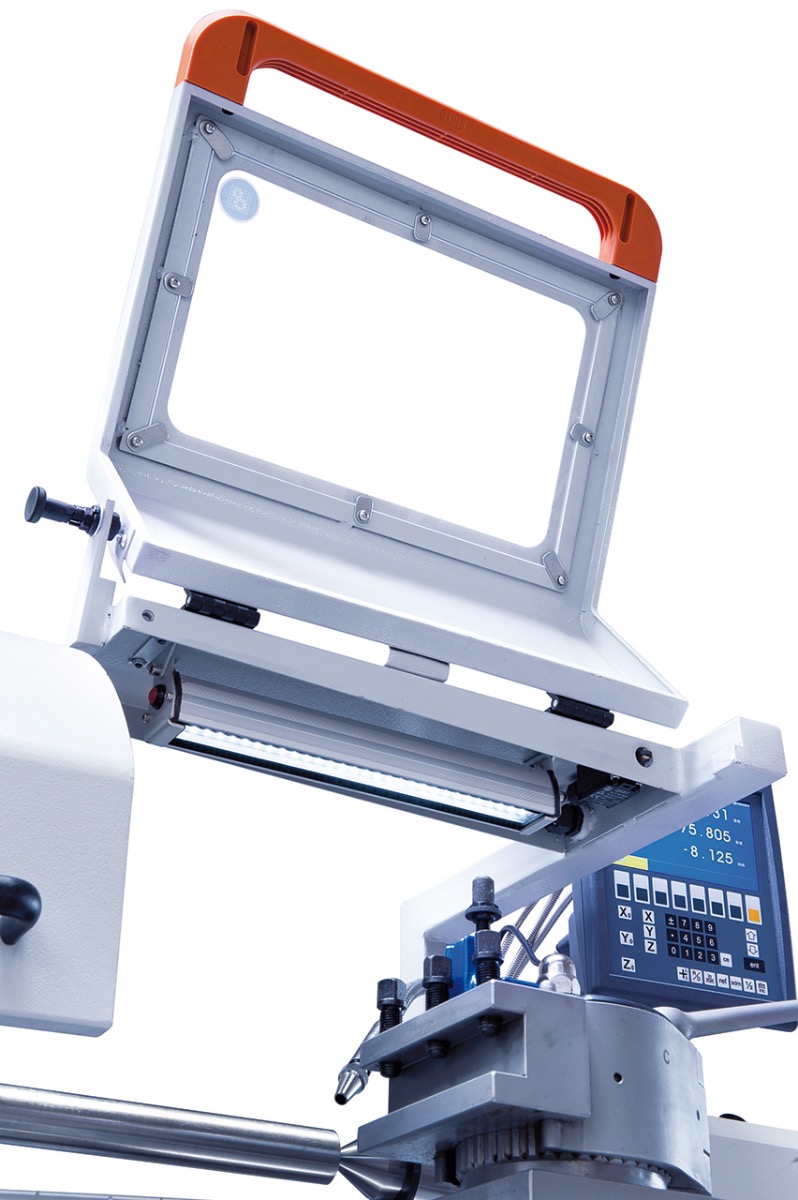

- Schutzeinrichtung bei Schnellwechselstahlhalter
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Aufspannscheibe 450 mm
- 2 Zentrierspitzen
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Rutschkupplung
- Eilgang längs und plan
- Kühlmitteleinrichtung

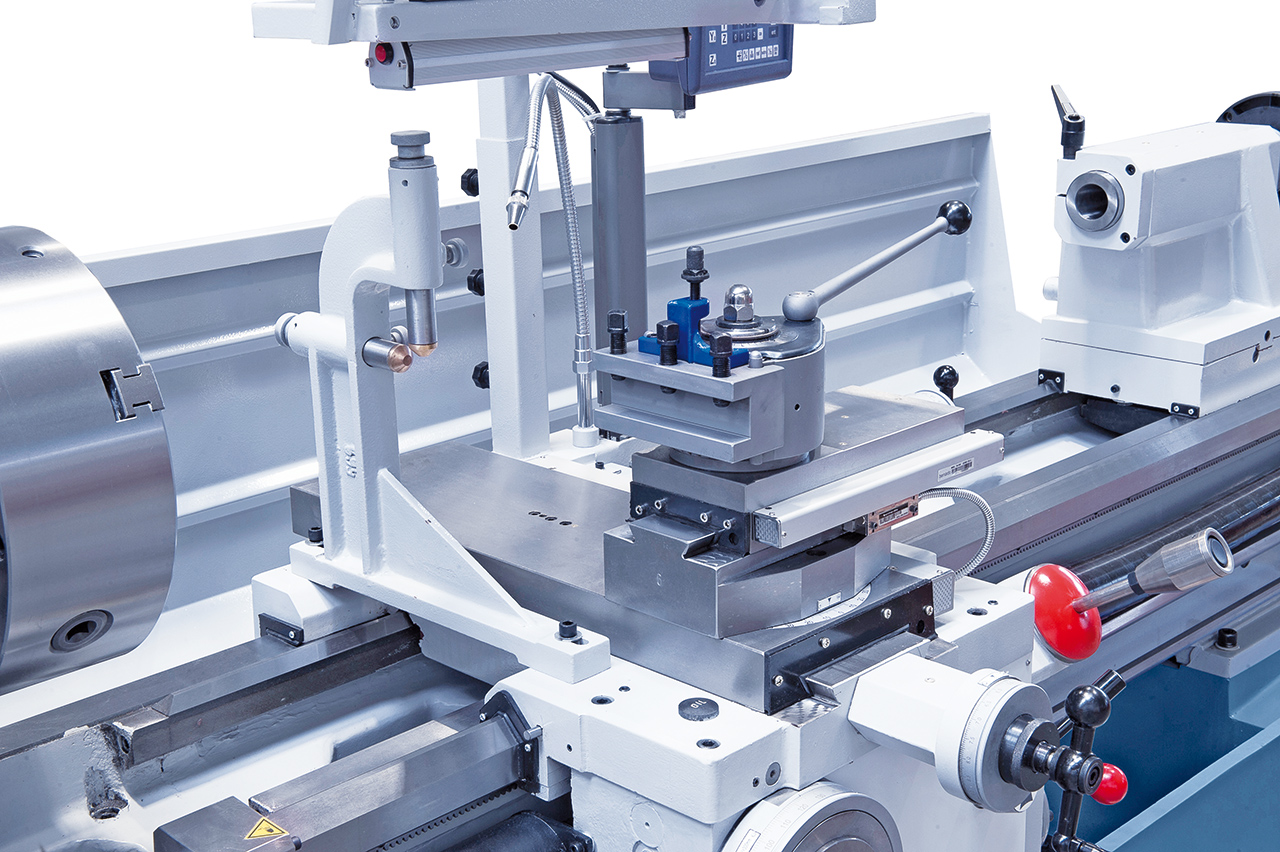

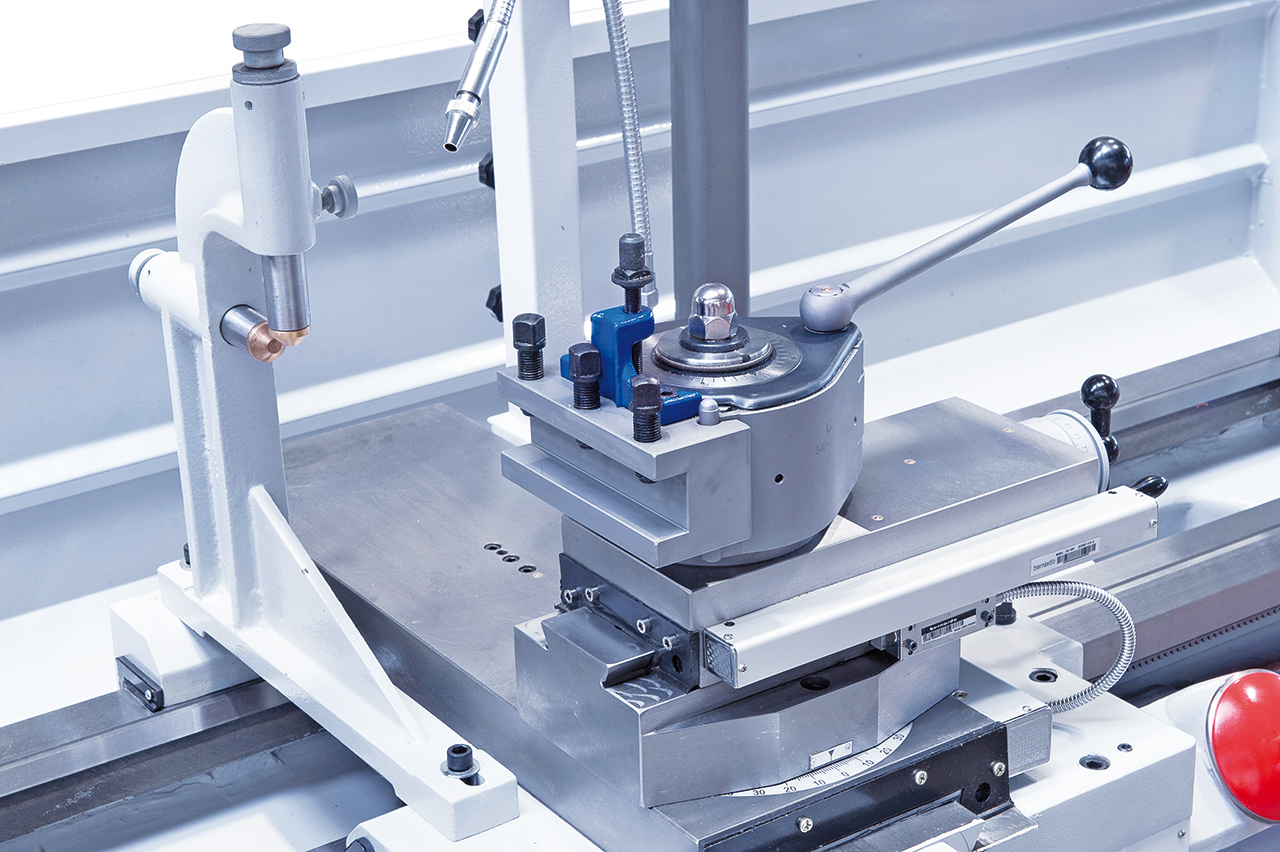

- Schnellwechselstahlhalter mit 4 Einsätzen

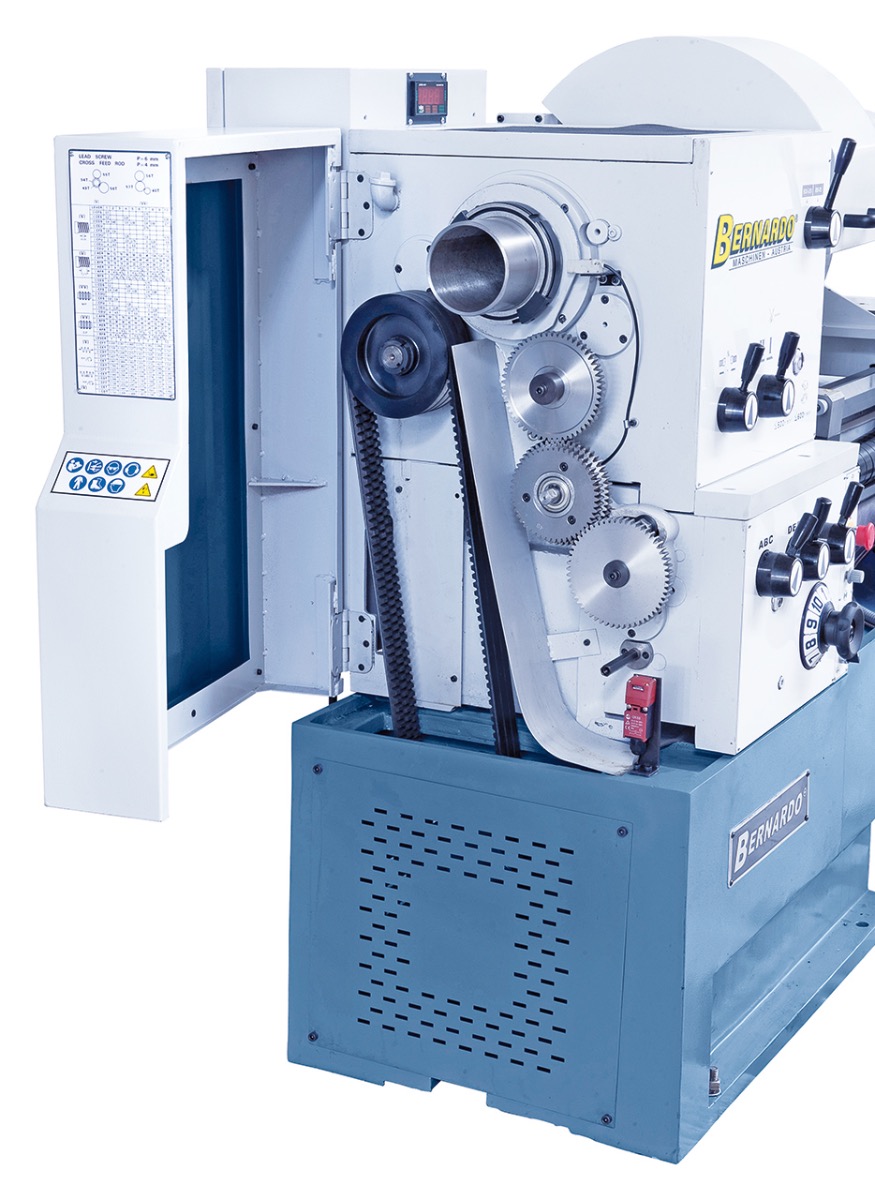

- Wechselräder
- Reduzierhülse
- Spänerückwand
- Bedienwerkzeug
