Die Radialbohrmaschine RD 1600 x 50 wurde speziell zum wirtschaftlichen Bearbeiten von großdimensionierten Einzelstücken und Kleinserien mit hoher Präzision konzipiert. Durch die hohe Leistungsfähigkeit, die einfache Bedienung sowie einer Vielzahl an Einsatzmöglichkeiten eignet sich dieses Modell für den Maschinenbau, in Reparaturbetrieben und mechanischen Werkstätten.
Bernardo Technische Daten
Bohrleistung max. |
50 mm |
Gewindeschneiden max. |
M42 |
Ausladung min./max. |
350 – 1590 mm |
Vertikalbewegung des Auslegers |
590 mm |
Verfahrweg Bohrkopf (horizontal) |
1240 mm |
Pinolenhub |
320 mm |
Spindelaufnahme |
MK 5 |
Spindeldrehzahl |
(16) 25 - 2000 U/min |
Vorschubbereich |
(16) 0,04 – 3,2 mm/U |
Abstand Spindel - Würfeltisch |
150 - 740 mm |
Abstand Spindel - Grundplatte |
645 - 1240 mm |
Aufspannfläche Grundplatte |
1600 x 980 mm |
Würfeltisch (L x B x H) |
620 x 490 x 495 mm |
Motorleistung |
4,0 kW |
Maschinenabmessung (B x T x H) |
2450 x 980 x 2840 mm |
Gewicht ca. |
3500 kg |
Bernardo Funktionen
- Großdimensionierte Grundplatte, ideal zum Bearbeiten von großen Werkstücken
- Dickwandige, geschliffene Säule für erhöhte Gleiteigenschaft des Auslegers
- Auslegerarm und Bohrkopf mit unabhängiger hydraulischer Klemmung
- Einfache Höhenverstellung des Auslegerarms über Hubmotor
- Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
- Gehärtete und geschliffene Zahnräder, im Ölbad laufend
- Gute Gleitfähigkeit des Bohrkopfes am Ausleger durch geschliffene Oberfläche
Bernardo Lieferumgang
- Würfeltisch
- Reduzierhülsen MK 5/4, MK 4/3, MK3/2
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung

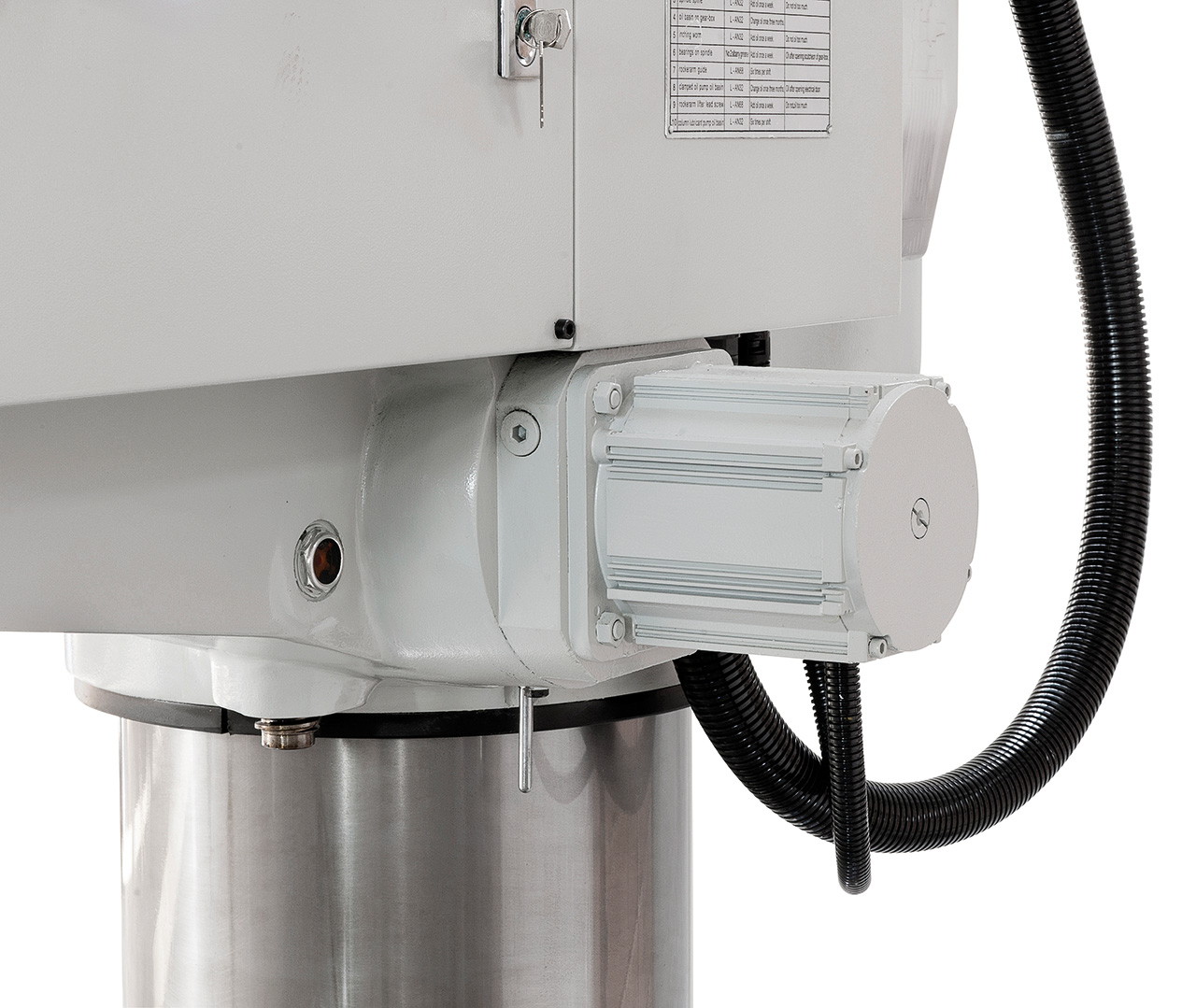

- Hubmotor
- Hydraulikmotor
- Bedienwerkzeug
- Höhenverstellbare Schutzabdeckung
