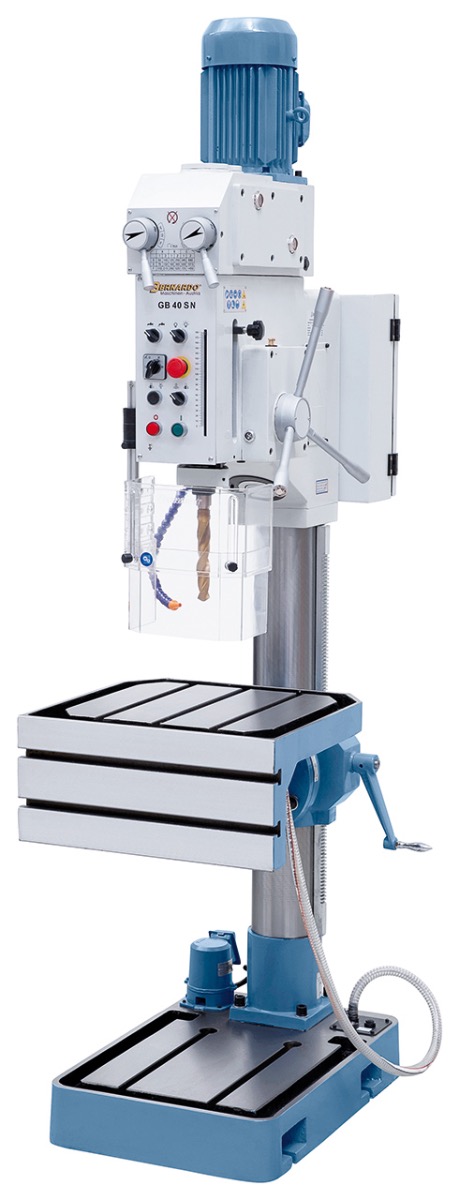

Bernardo Getriebe-Tisch- und Säulenbohrmaschinen Getriebe-Säulenbohrmaschine GB 40 SN mit Winkeltisch

5.794,35 €*

% 6.164,20 €* (6% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 3-8 Tage

Produktnummer: 01-1293XL-bernardo

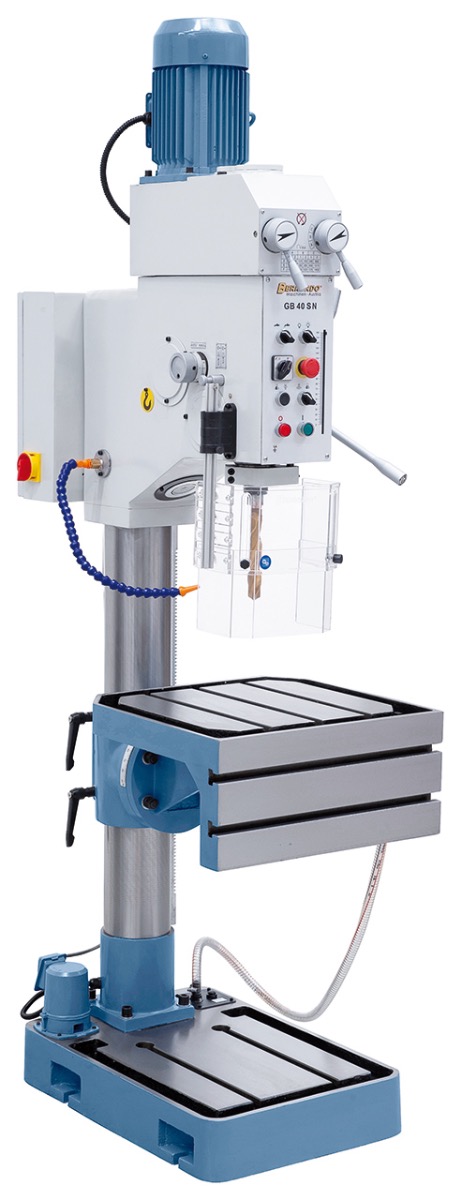

Produktinformationen "Bernardo Getriebe-Tisch- und Säulenbohrmaschinen Getriebe-Säulenbohrmaschine GB 40 SN mit Winkeltisch"

Die Getriebe-Säulenbohrmaschine ist durch ihre robuste Ausführung und großer Leistungsfähigkeit sowohl für Reparaturbetriebe als auch für die industrielle Fertigung verwendbar. Der serienmäßige Winkeltisch bietet zusätzlich vielseitige Aufspannmöglichkeiten, wodurch sich der Einsatzbereich der Maschine erweitert.

Bernardo Technische Daten

Bohrleistung max.	40 mm
Gewindeschneiden max.	M24
Bohrfutter	1 – 16 mm / B 16
Morsekonus	MK 4
Spindeldrehzahl	(18) 50 – 1450 U/min
Vorschubbereich	0,1 / 0,2 mm/U
Ausladung	345 mm
Abstand Spindel / Tisch max.	680 mm
Abstand Spindel / Bodenplatte	1200 mm
Pinolenhub	195 mm
Säulendurchmesser	140 mm
Tischgröße / T-Nutengröße	560 x 520 mm / 18 mm
Vertikale Aufspannfläche / T-Nutengröße	560 x 250 mm / 18 mm
Arbeitsfläche Bodenplatte	505 x 540 mm
Motor-Abgabeleistung S₁ 100%	0,85 KW / 1,5 KW
Motor-Aufnahmeleistung S₆ 40%	1,1 kW / 2,2 KW
Maschinenabmessung (B x T x H)	560 x 930 x 2250 mm
Gewicht ca.	495 kg

Bernardo Funktionen

Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte
Hohe Laufruhe durch gehärtete und geschliffene Zahnräder
Geschliffene Grundplatte mit T-Nuten zum Aufspannen von hohen Werkstücken

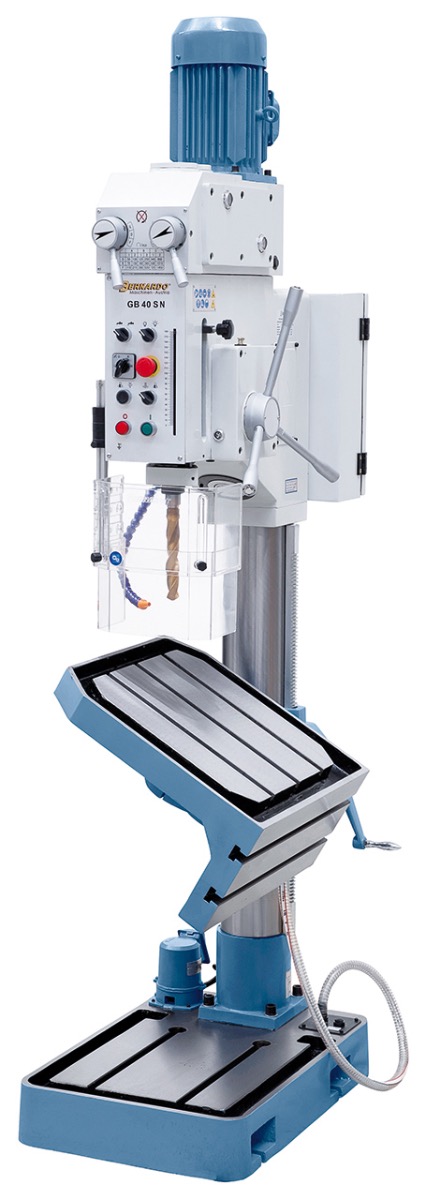

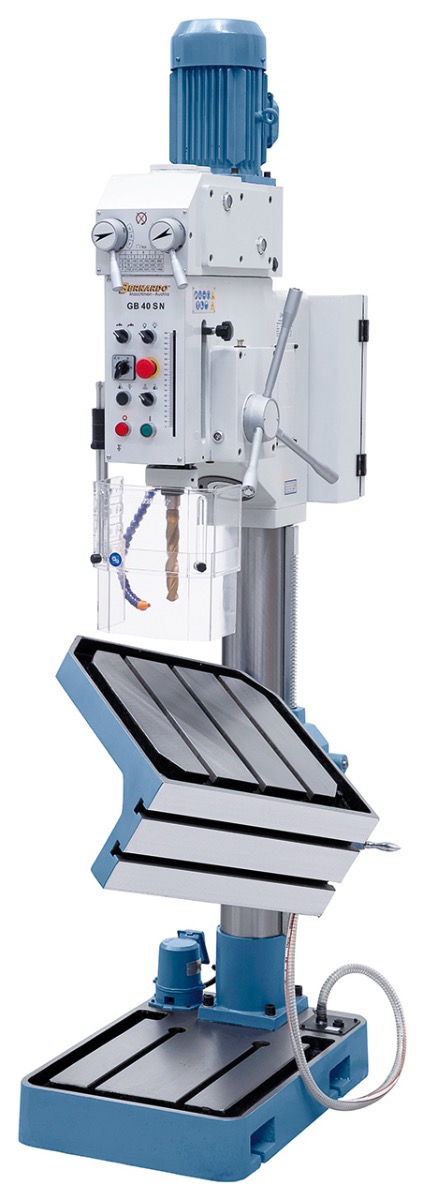

Tisch in der Waagrechten um die Säule drehbar, schwenkbar um 90° rechts und links
Rechts- und Linkslauf der Pinole zum Gewindeschneiden

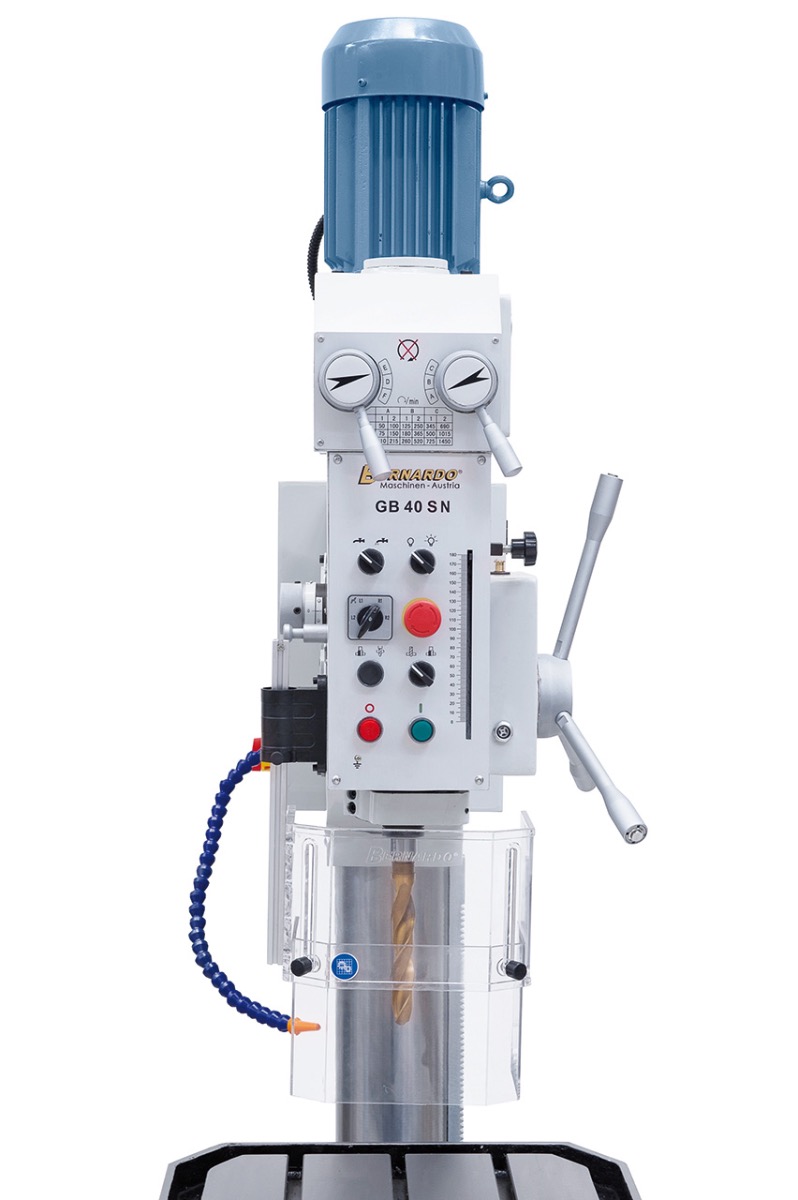

Drehzahleinstellung mittels Schalthebel am Getriebekopf
Garantierte Rundlaufgenauigkeit ≤ 0,02 mm, in der Pinole gemessen
Schutzabdeckung mit Endschalter für erhöhte Sicherheit

Bernardo Lieferumgang

Schnellspannbohrfutter 1 - 16 mm / B 16
Bohrfutterdorn MK 4 / B 16
Reduzierhülse MK 4 / 3

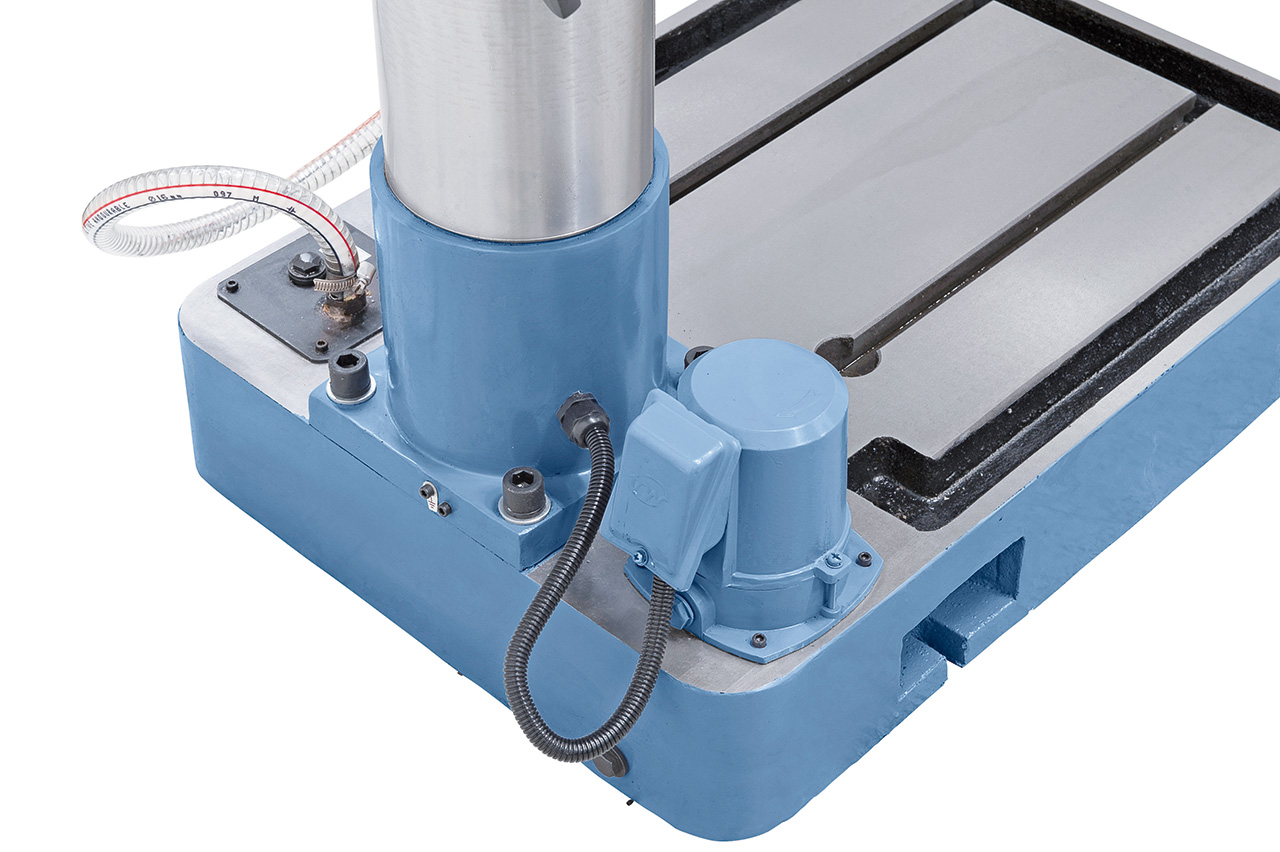

Kühlmitteleinrichtung
Elektromagnetischer Spindelvorschub
Gewindeschneideinrichtung
Erstbefüllung mit Shell Tellus 46
LED-Maschinenleuchte
Automatischer Werkzeugauswerfer
Höhenverstellbare Schutzabdeckung
