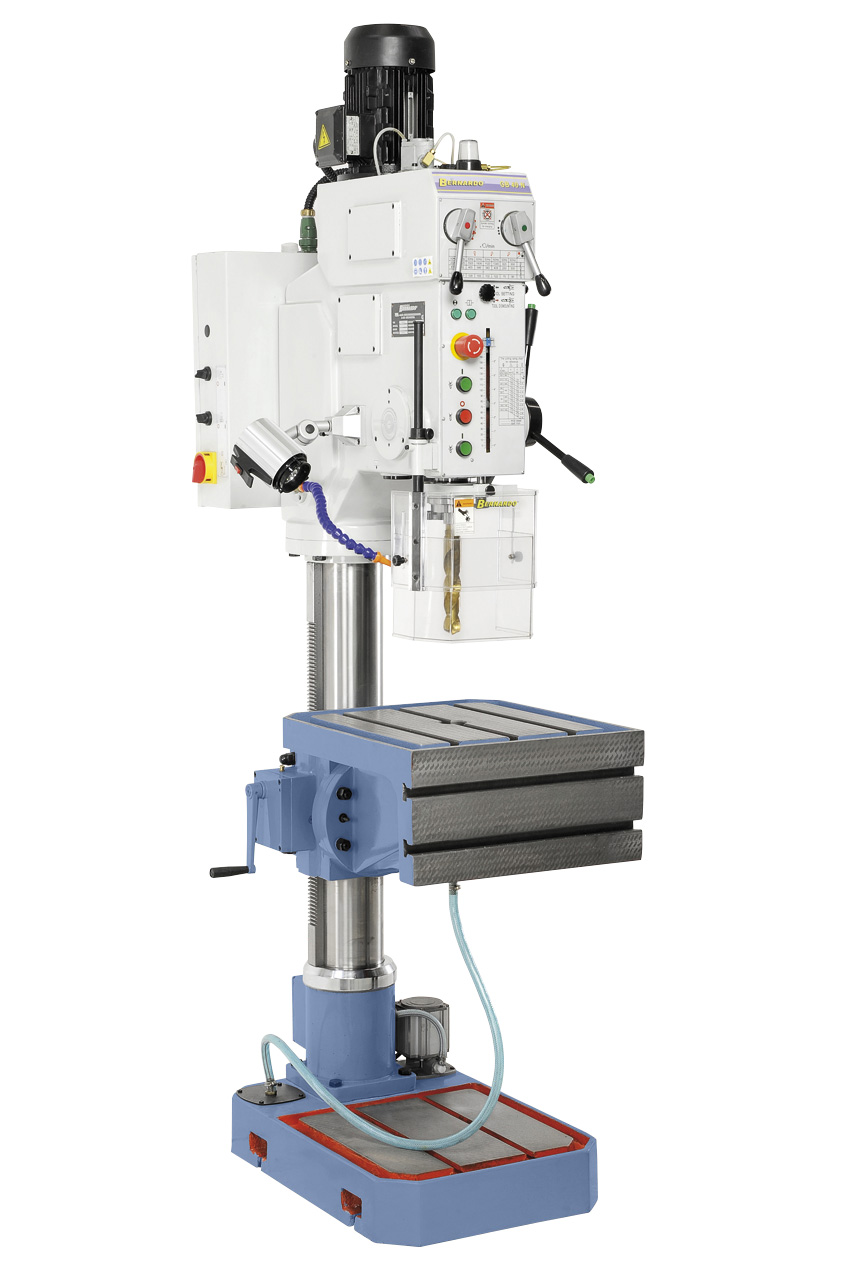

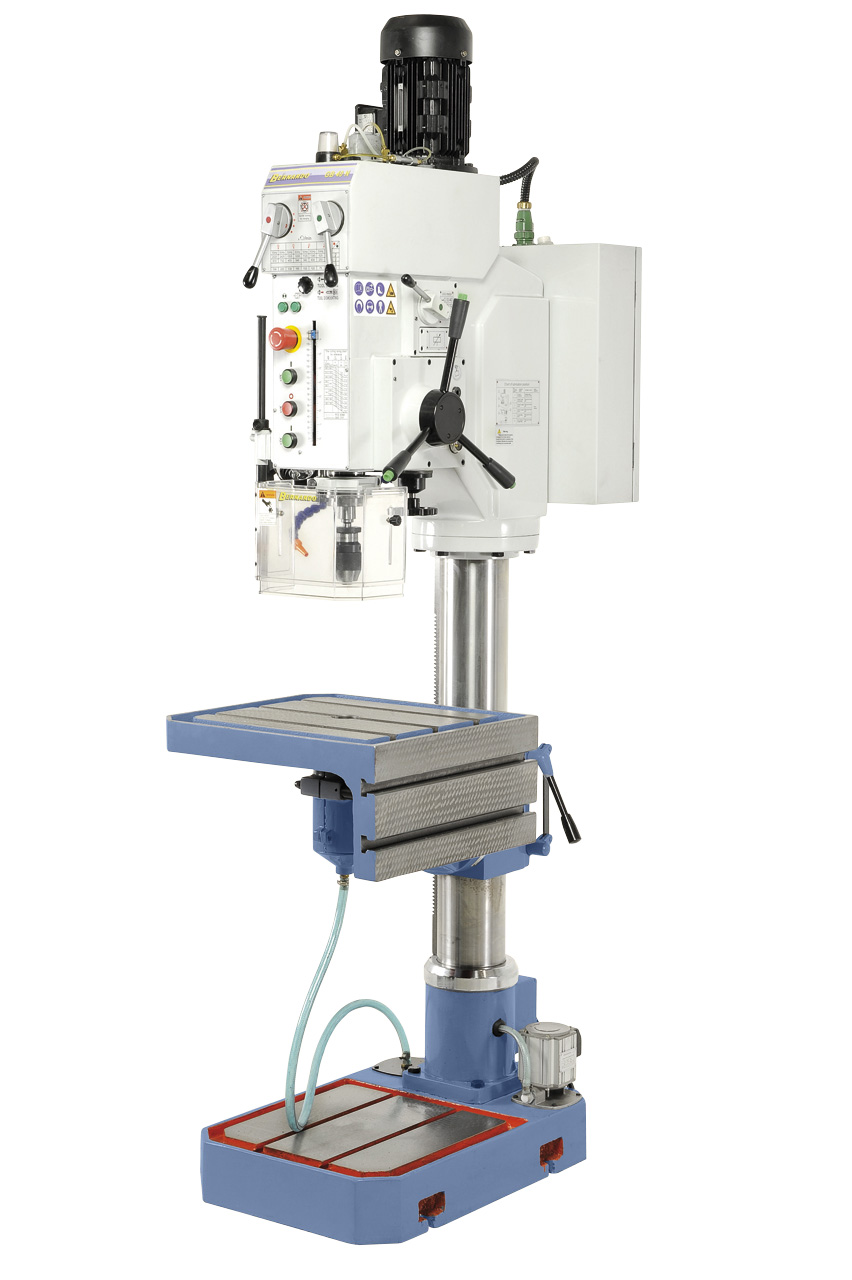

Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 40 N mit Winkeltisch

6.879,39 €*

% 7.318,50 €* (6% gespart)

Sofort verfügbar, Lieferzeit: 3-8 Tage

Produktnummer: 01-1292XL-bernardo
Produktinformationen "Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 40 N mit Winkeltisch"

Die Getriebe-Säulenbohrmaschine ist durch ihre robuste Ausführung und großer Leistungsfähigkeit sowohl für Reparaturbetriebe als auch für die industrielle Fertigung verwendbar. Der serienmäßige Winkeltisch bietet zusätzlich vielseitige Aufspannmöglichkeiten, wodurch sich der Einsatzbereich der Maschine erweitert.



Bernardo Technische Daten

Bohrleistung in Stahl

40 mm

Bohrleistung in Guss

45 mm

Gewindeschneiden max.

M24

Bohrfutter

1 - 13 mm / B 16

Morsekonus

MK 4

Spindeldrehzahl

(12) 75 - 2020 U/min

Vorschubbereich

0,12 / 0,24 / 0,40 mm/U

Ausladung

340 mm

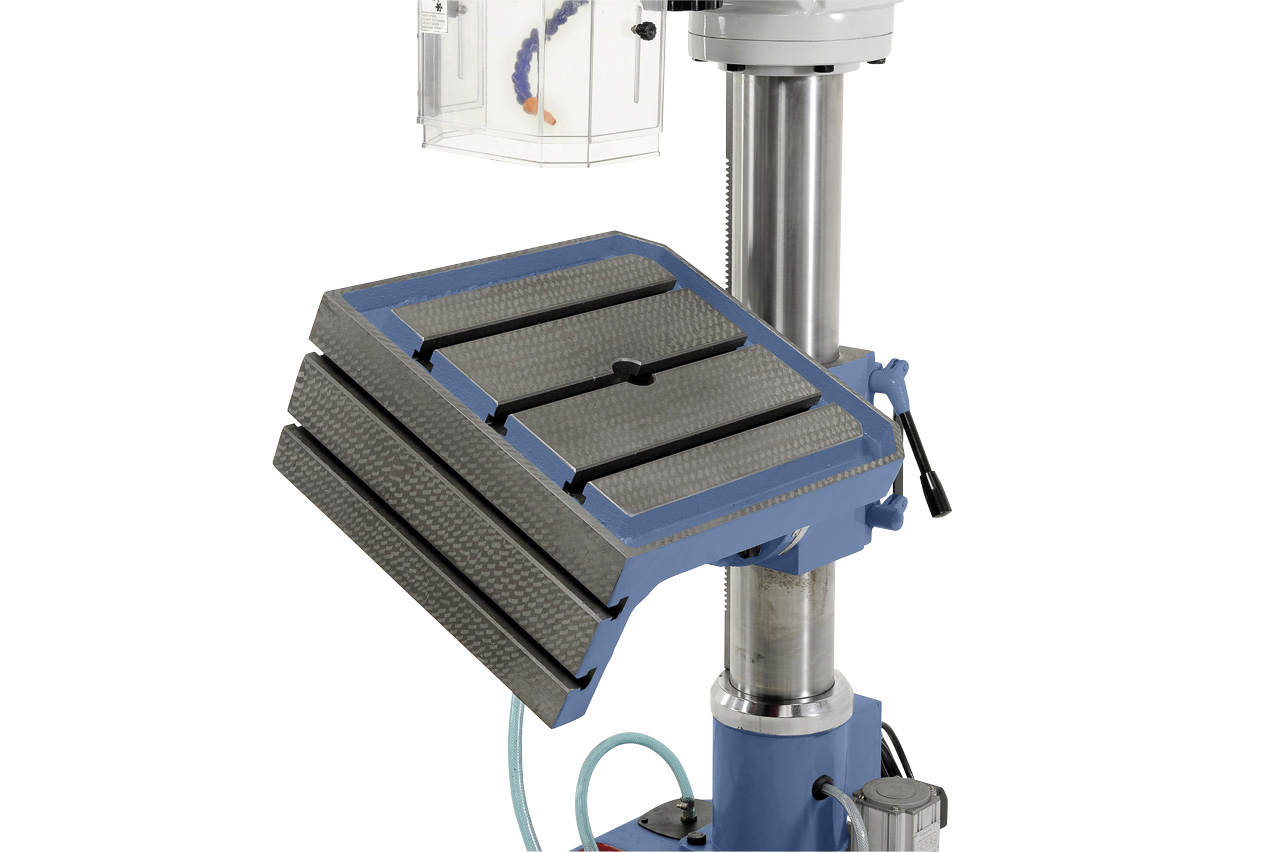

Bohrtisch schwenkbar

-45° bis +45°

Abstand Spindel / Tisch max.

580 mm

Abstand Spindel / Bodenplatte

1200 mm

Pinolenhub

195 mm

Säulendurchmesser

140 mm

Tischgröße / T-Nutengröße

500 x 540 mm / 18 mm

Vertikale Aufspannfläche / T-Nutengröße

500 x 240 mm / 18 mm

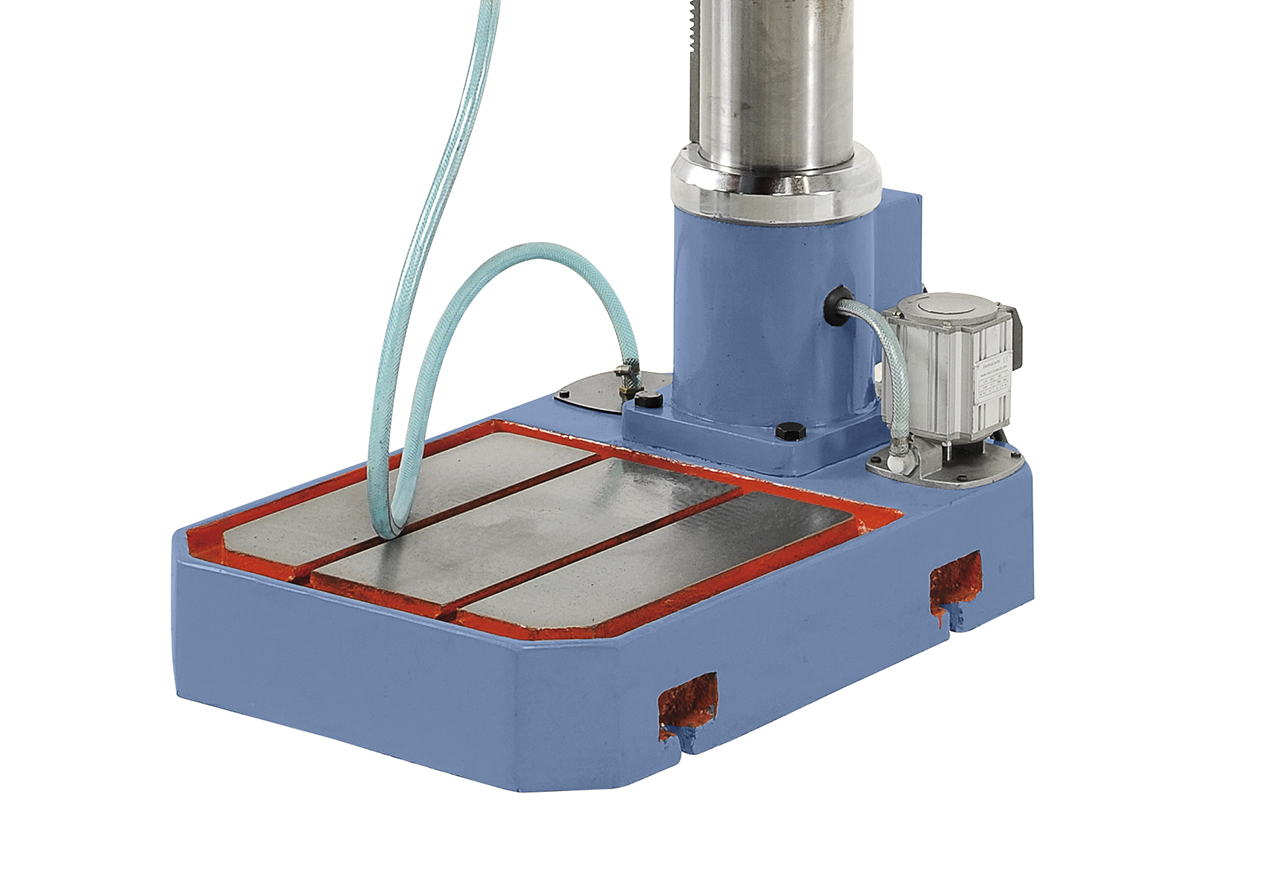

Arbeitsfläche Bodenplatte

400 x 410 mm

Motor-Abgabeleistung S1 100%

1,5 kW / 400 V

Motor-Aufnahmeleistung S6 40%

2,2 kW / 400 V

Maschinenabmessung (B x T x H)

570 x 850 x 2230 mm

Gewicht ca.

490 kg

Bernardo Lieferumgang

  • Zahnkranzbohrfutter 1 - 13 mm / B 16
  • Bohrfutterdorn MK 4 / B 16
  • Reduzierhülse MK 4 / 3, MK 4 / 2, MK 3 / 1
  • Kühlmitteleinrichtung
  • Gewindeschneideinrichtung
  • Elektromagnetischer Spindelvorschub
  • Automatischer Werkzeugauswerfer
  • Erstbefüllung mit Shell Tellus 46
  • LED-Maschinenleuchte
  • Höhenverstellbare Schutzabdeckung
