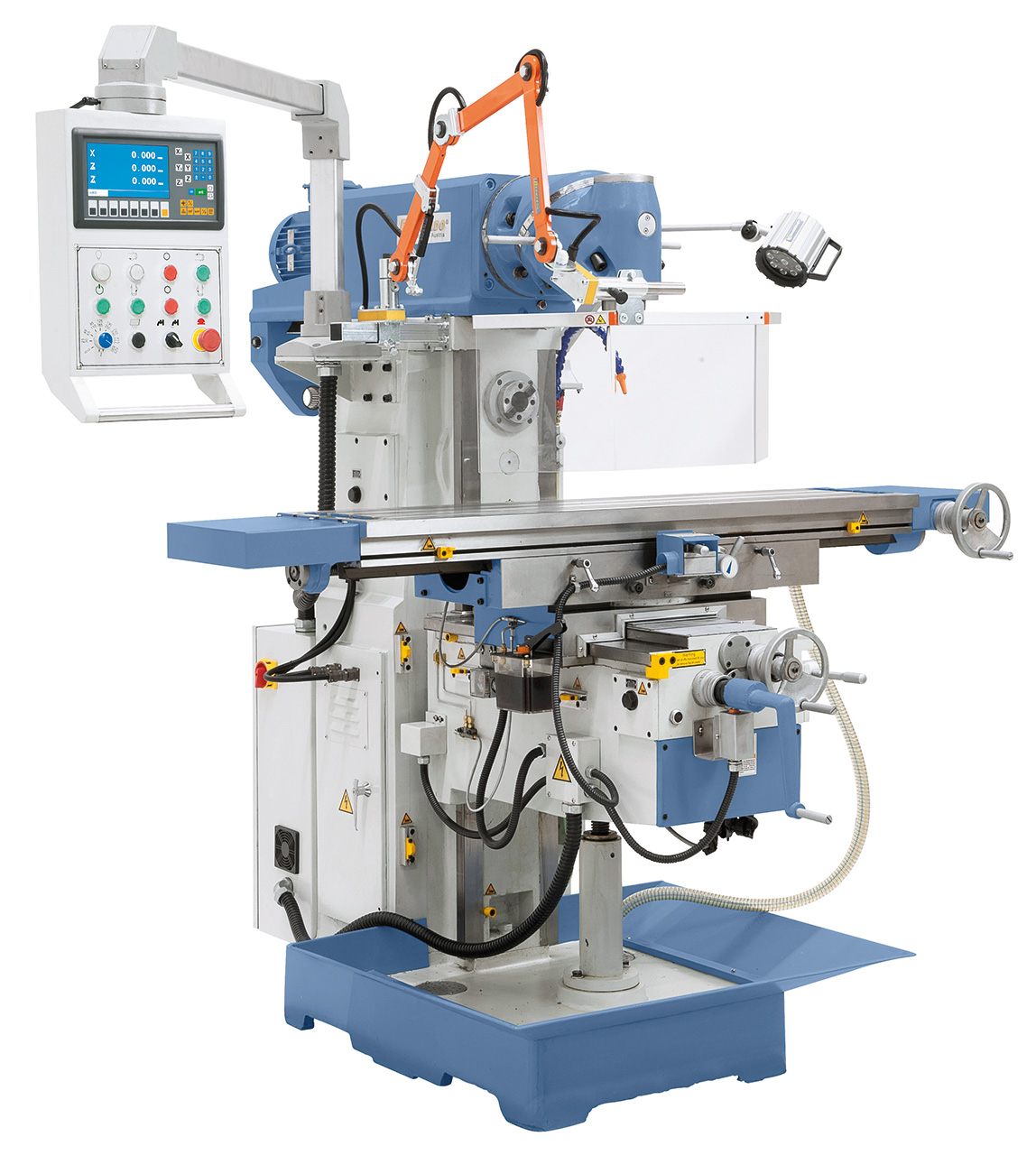

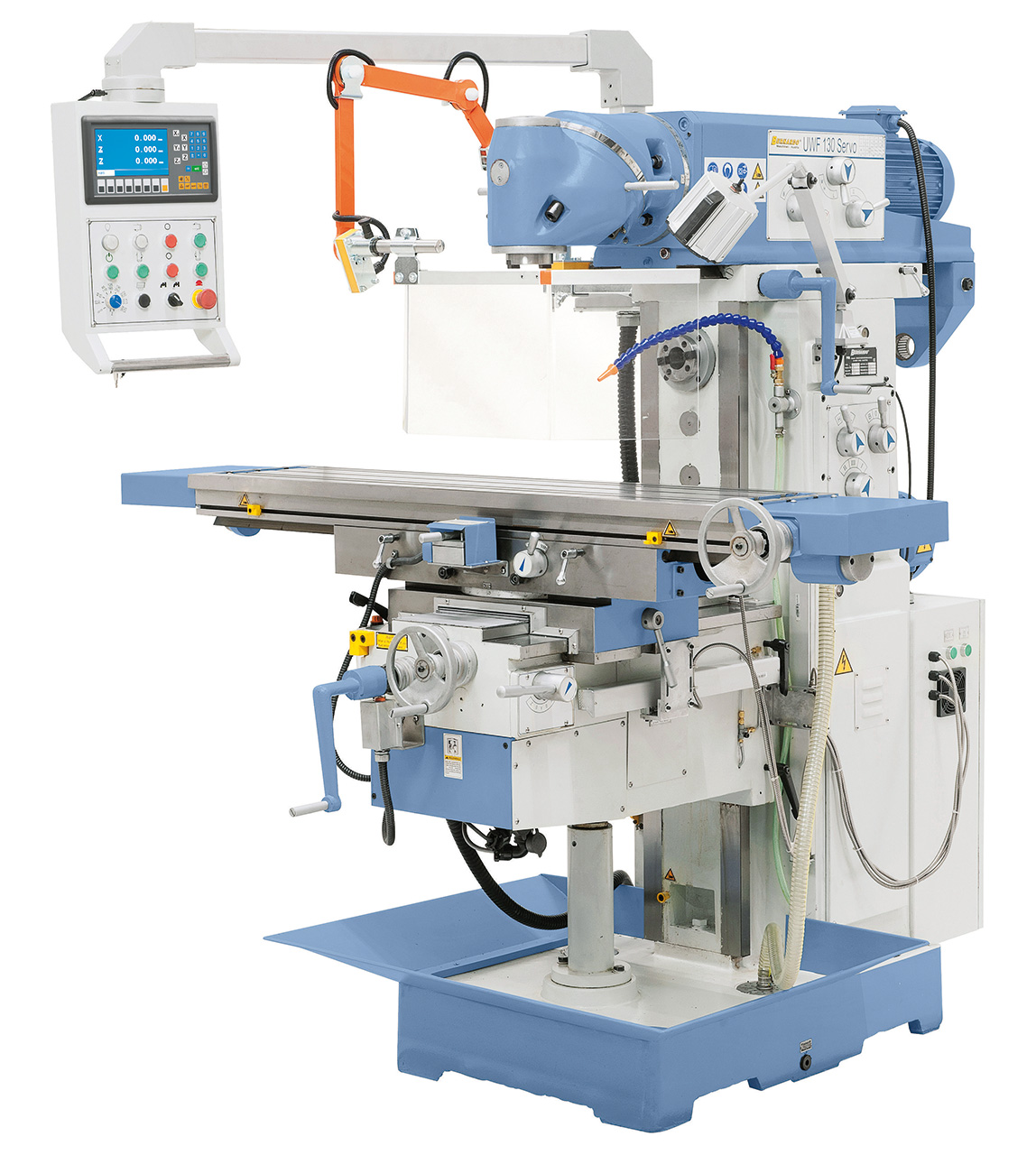

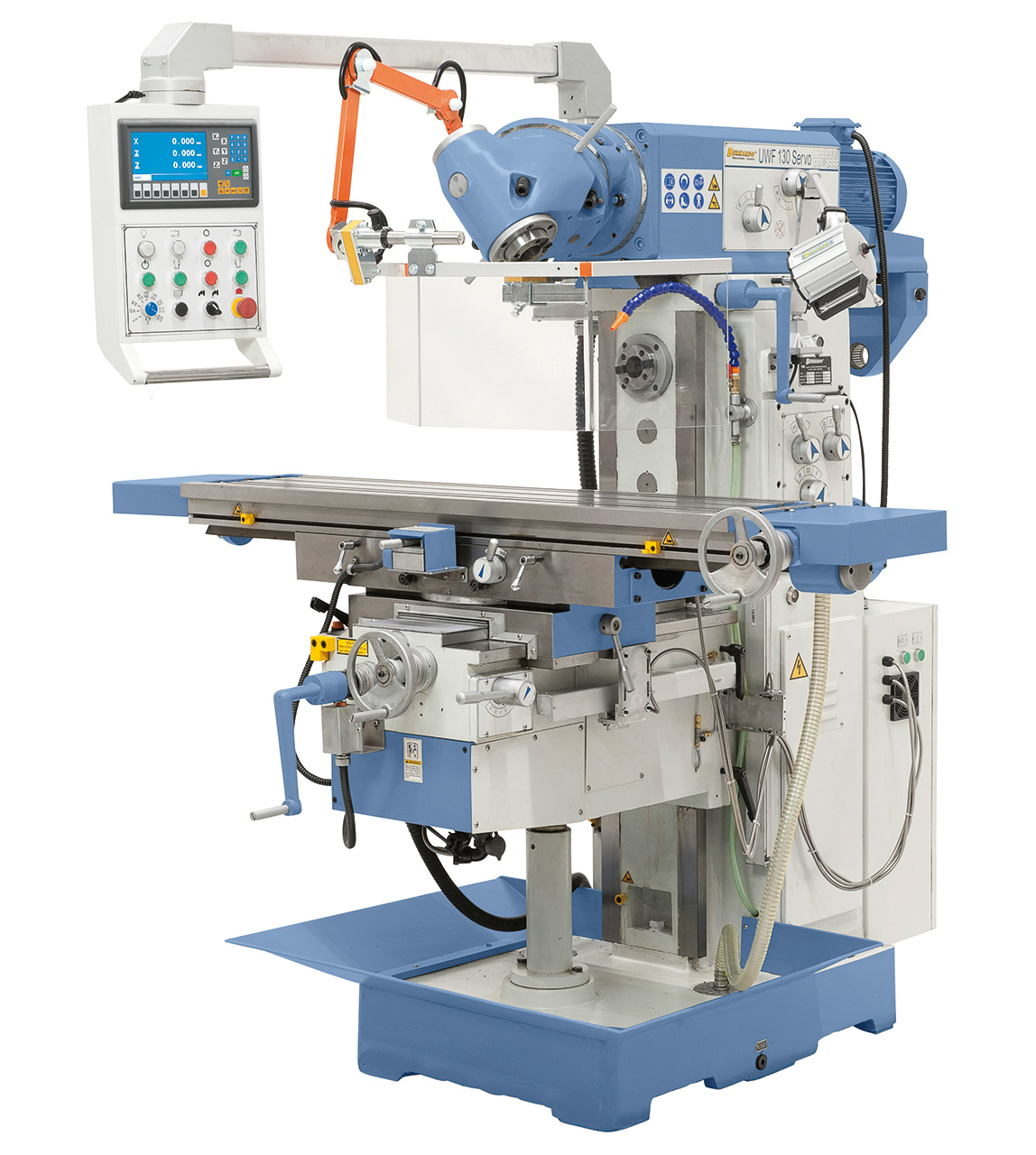

Bernardo Universalfräsmaschinen mit Servoantrieb UWF 130 Servo inkl. 3-Achs-Digitalanzeige ES-12 H *
Produktinformationen "Bernardo Universalfräsmaschinen mit Servoantrieb UWF 130 Servo inkl. 3-Achs-Digitalanzeige ES-12 H *"

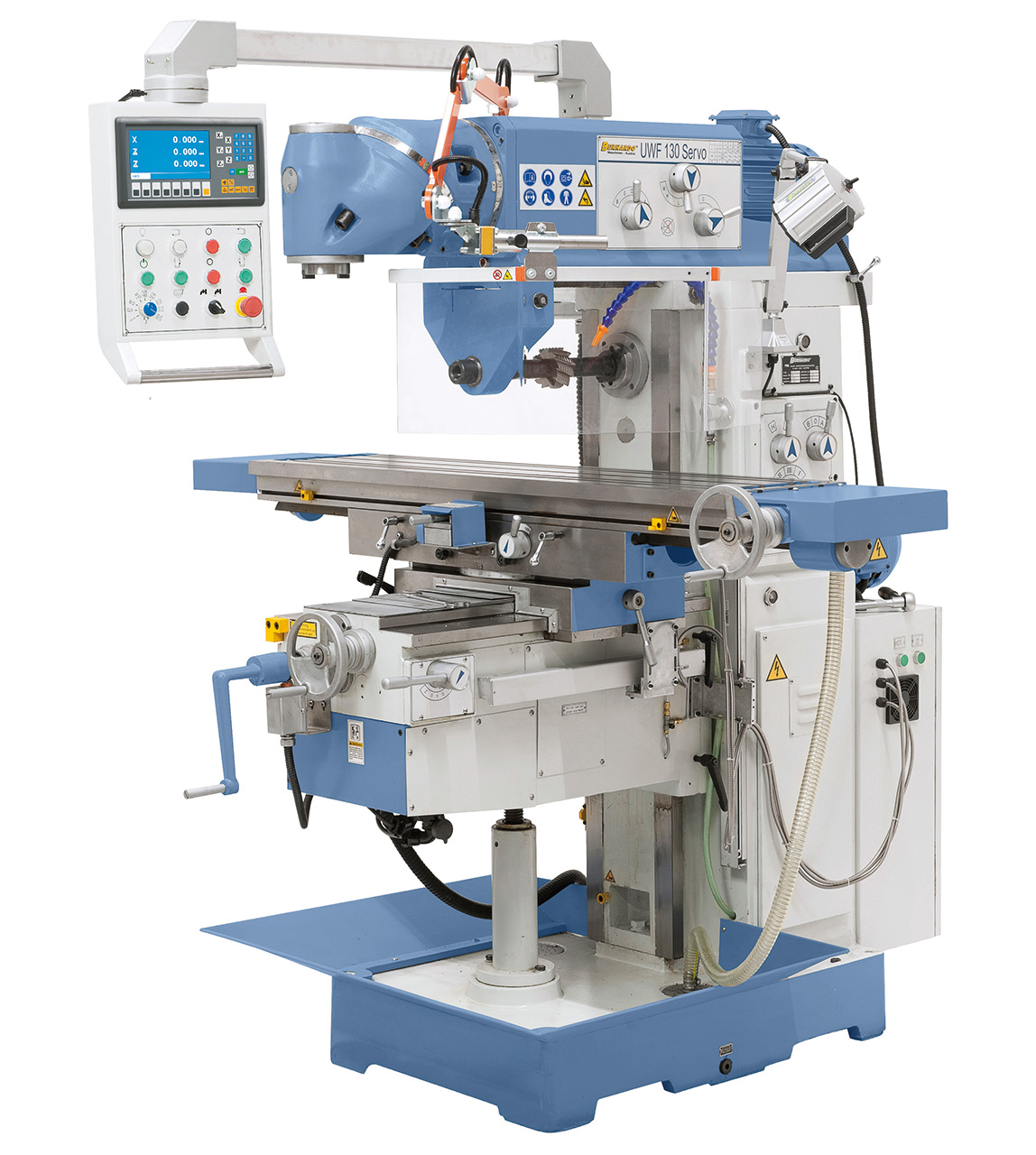

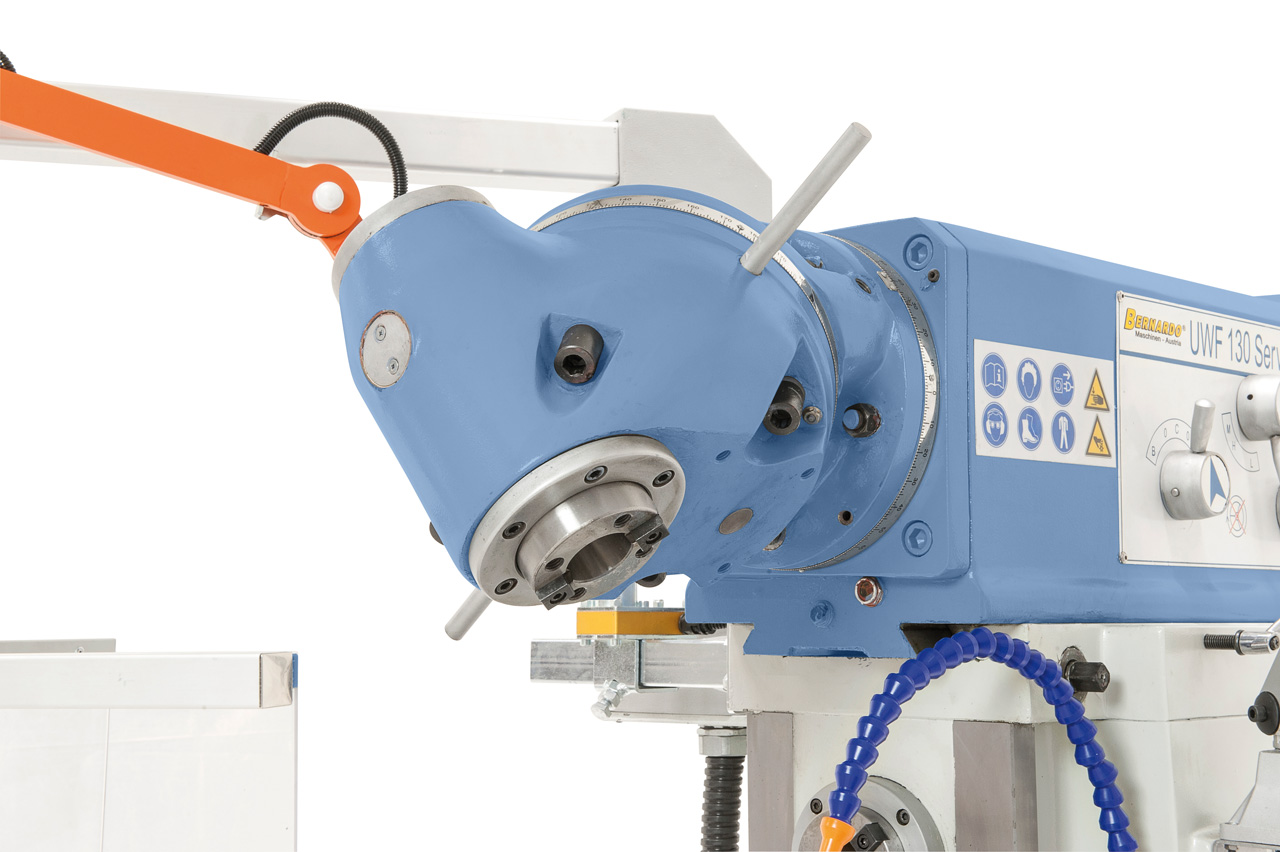

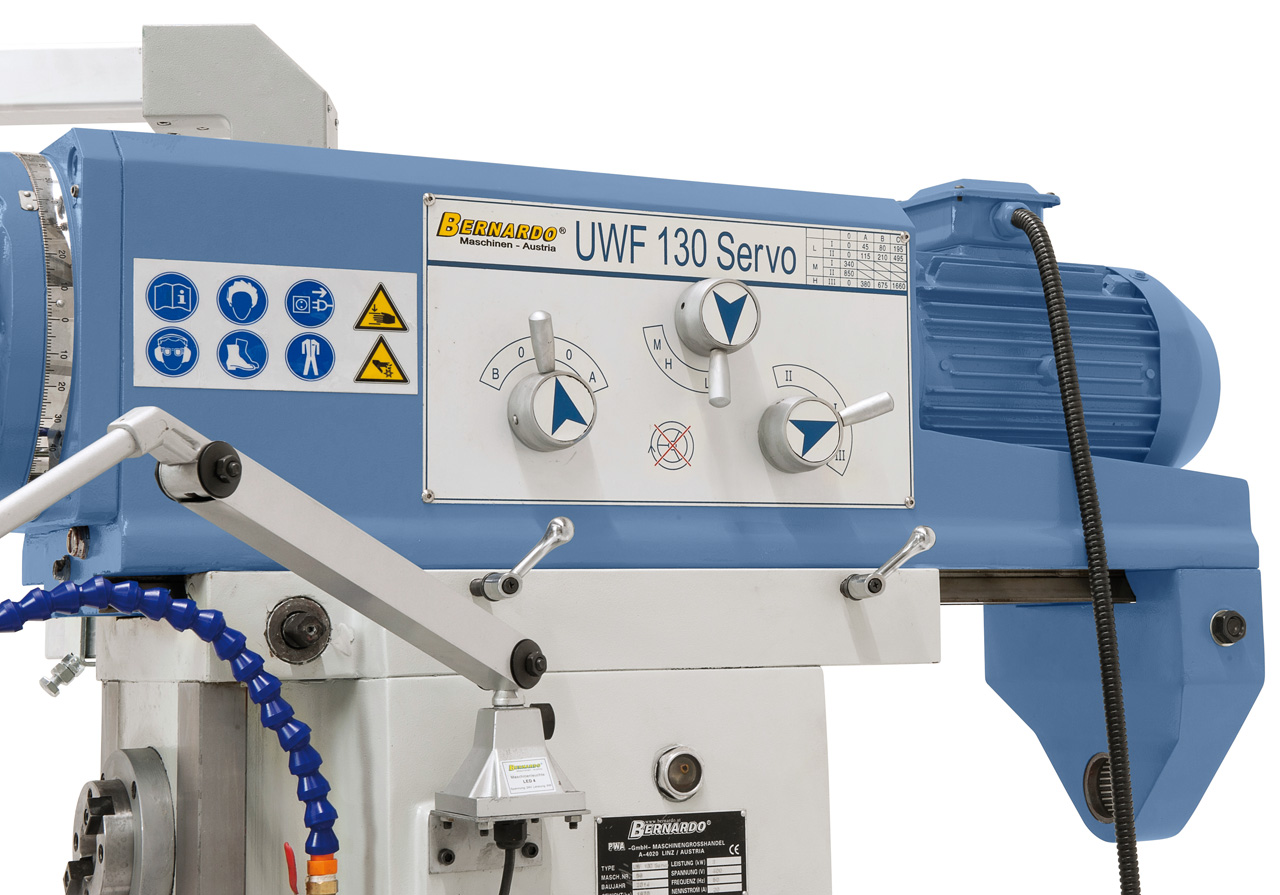

Die Universalfräsmaschine UWF 130 Servo mit verschiebbarem Oberarm ist eine Weiterentwicklung der bekannten UWF 130. Durch den auf sämtliche Winkelpositionen einstellbaren Fräskopf und einem Verfahrweg von 1000 mm in der x-Achse ist diese Maschine vielseitig einsetzbar. Besonderes Merkmal dieses Models ist der Eilgang und die 8 Vorschübe in allen Achsen, angetrieben über einen Servomotor.
Bernardo Technische Daten
|
Tischgröße |
1370 x 320 mm |
|
Spindelaufnahme horizontal |
ISO 40 |
|
Spindelaufnahme vertikal |
ISO 40 |
|
Spindeldrehzahl horizontal |
(12) 35 - 1500 U/min |
|
Spindeldrehzahl vertikal |
(11) 45 - 1660 U/min |
|
Verfahrweg längs (x) |
1000 mm |
|
Verfahrweg quer (y) |
360 mm |
|
Verfahrweg vertikal (z) |
400 mm |
|
Abstand Spindel / Tisch horizontal |
30 - 430 mm |
|
Abstand Spindel / Tisch vertikal |
210 - 610 mm |
|
Ausladung |
305 - 805 mm |
|
Tisch schwenkbar |
-45° bis +45° |
|
Max. Werkstückgewicht |
300 kg |
|
Vorschubbereich längs / quer |
(8) 30 - 830 mm/min |
|
Vorschubbereich vertikal |
(8) 23 - 625 mm/min |
|
Eilgang x-, y- und z-Achse |
1000 / 1000 / 750 mm/min |
|
T-Nuten (Anzahl / Breite / Abstand) |
3 / 14 mm / 80 mm |
|
Motorleistung horizontal |
3,0 kW |
|
Motorleistung vertikal |
3,0 kW |
|
Servomotor (Drehmoment / Leistung) |
10 Nm / 1,5 kW |
|
Kühlmittelpumpe Leistung |
90 W |
|
Kühlmittelpumpe Fördermenge |
25 l/min |
|
Maschinenabmessung (B x T x H) |
1840 x 1830 x 2050 mm |
|
Gewicht ca. |
1540 kg |
Bernardo Funktionen
- Serienmäßig mit Servomotor für Vorschübe und Eilgang in x-, y- und z-Achse

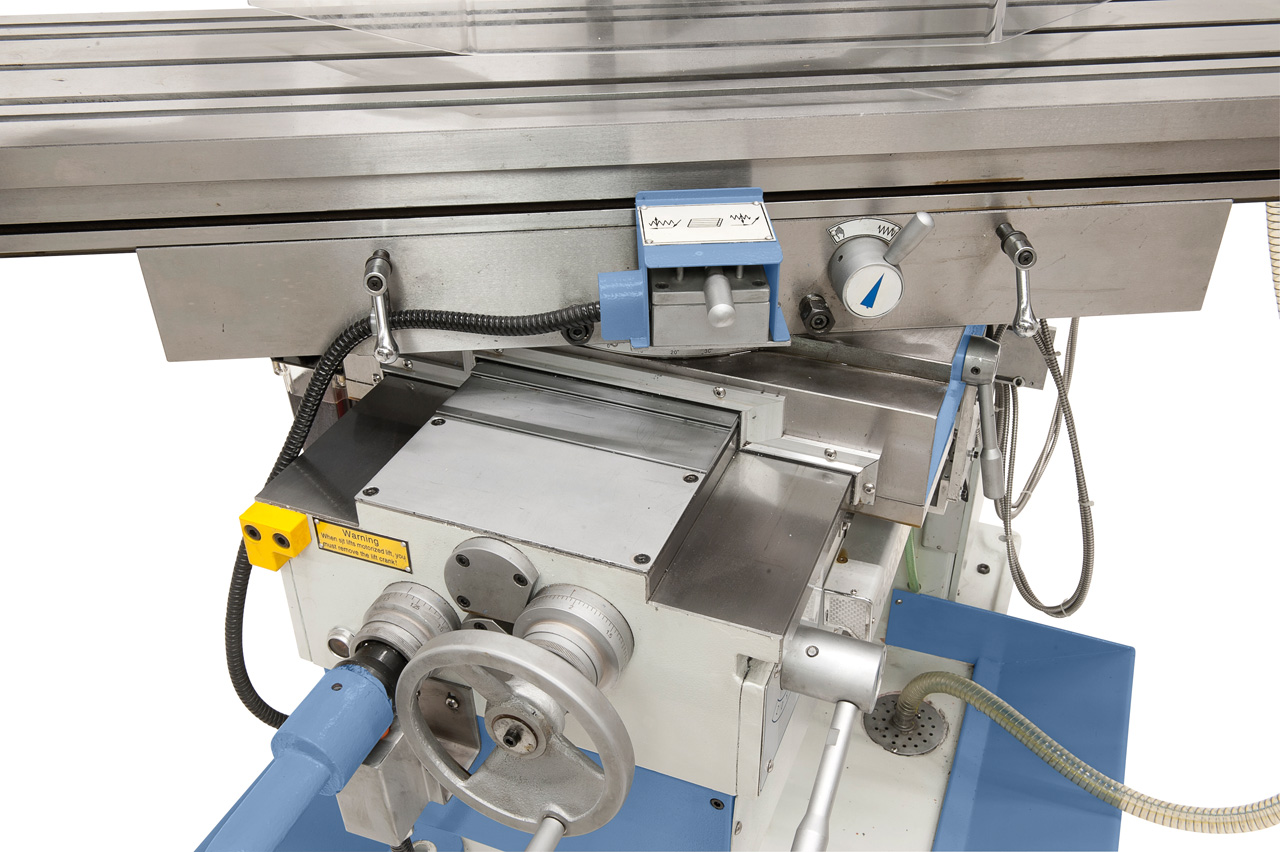

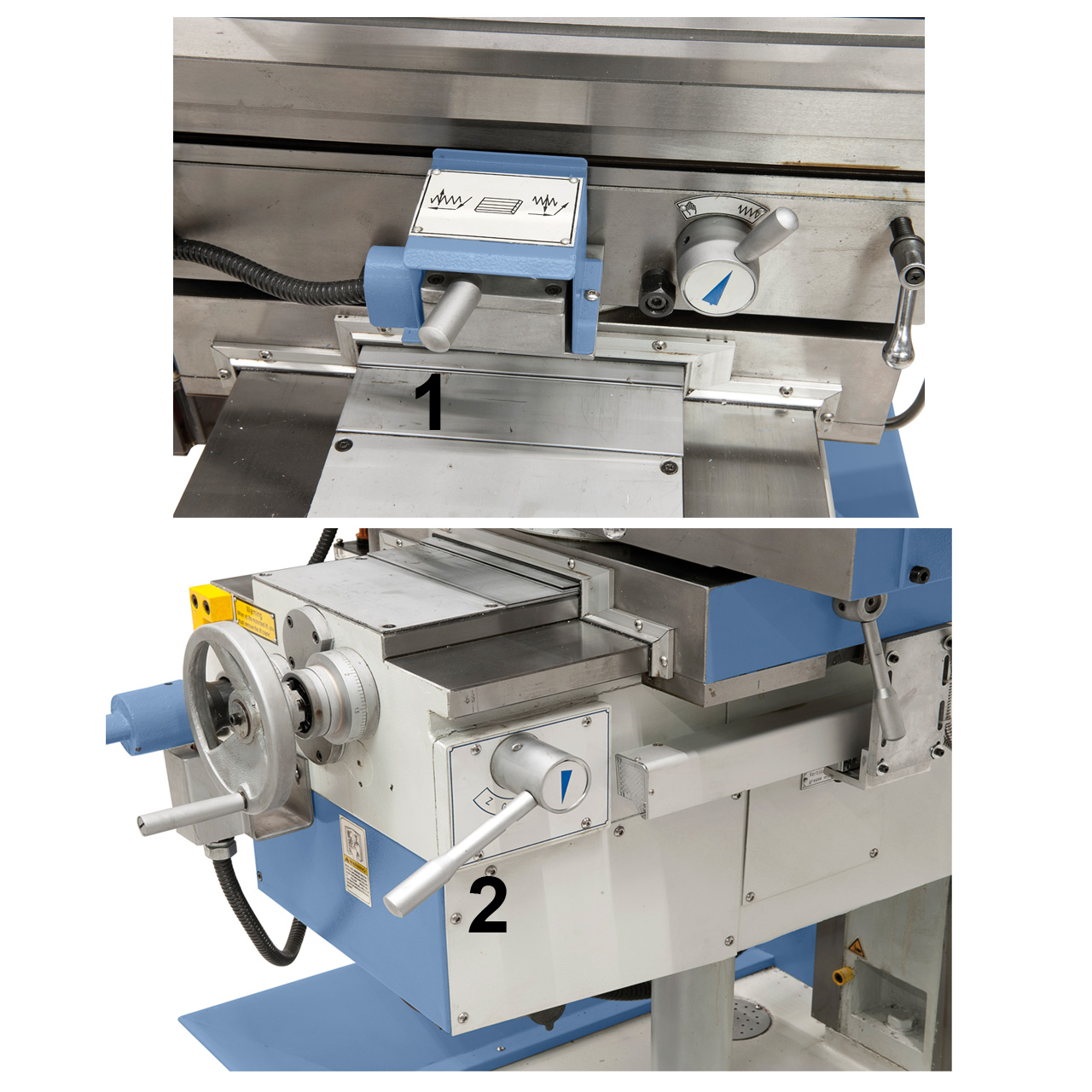

- x-Achsenverstellung des Tisches erfolgt an der Vorderseite
- Schwenkbares Bedienpult mit ergonomisch angebrachten Schaltern
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

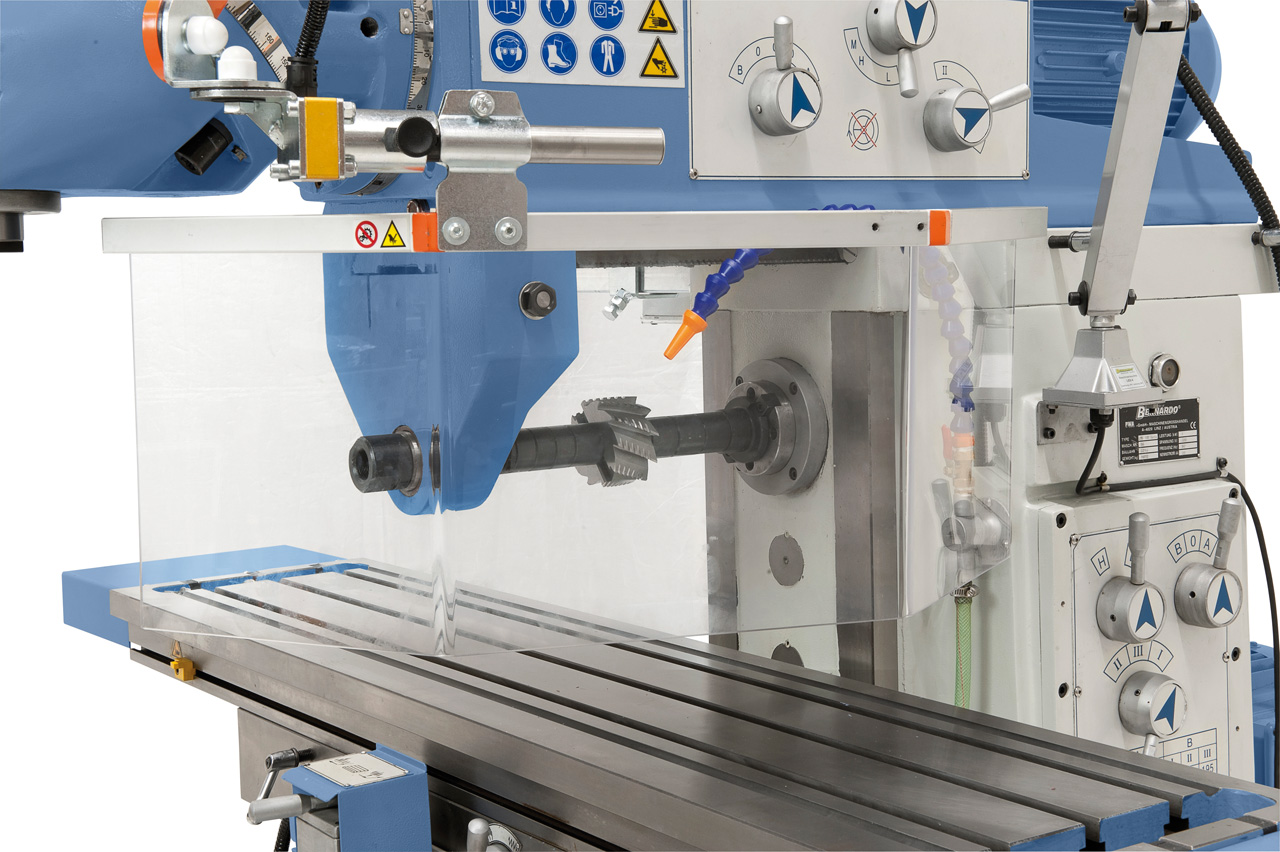

- Erweiterter Einsatzbereich durch serienmäßige Horizontalspindel
- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten

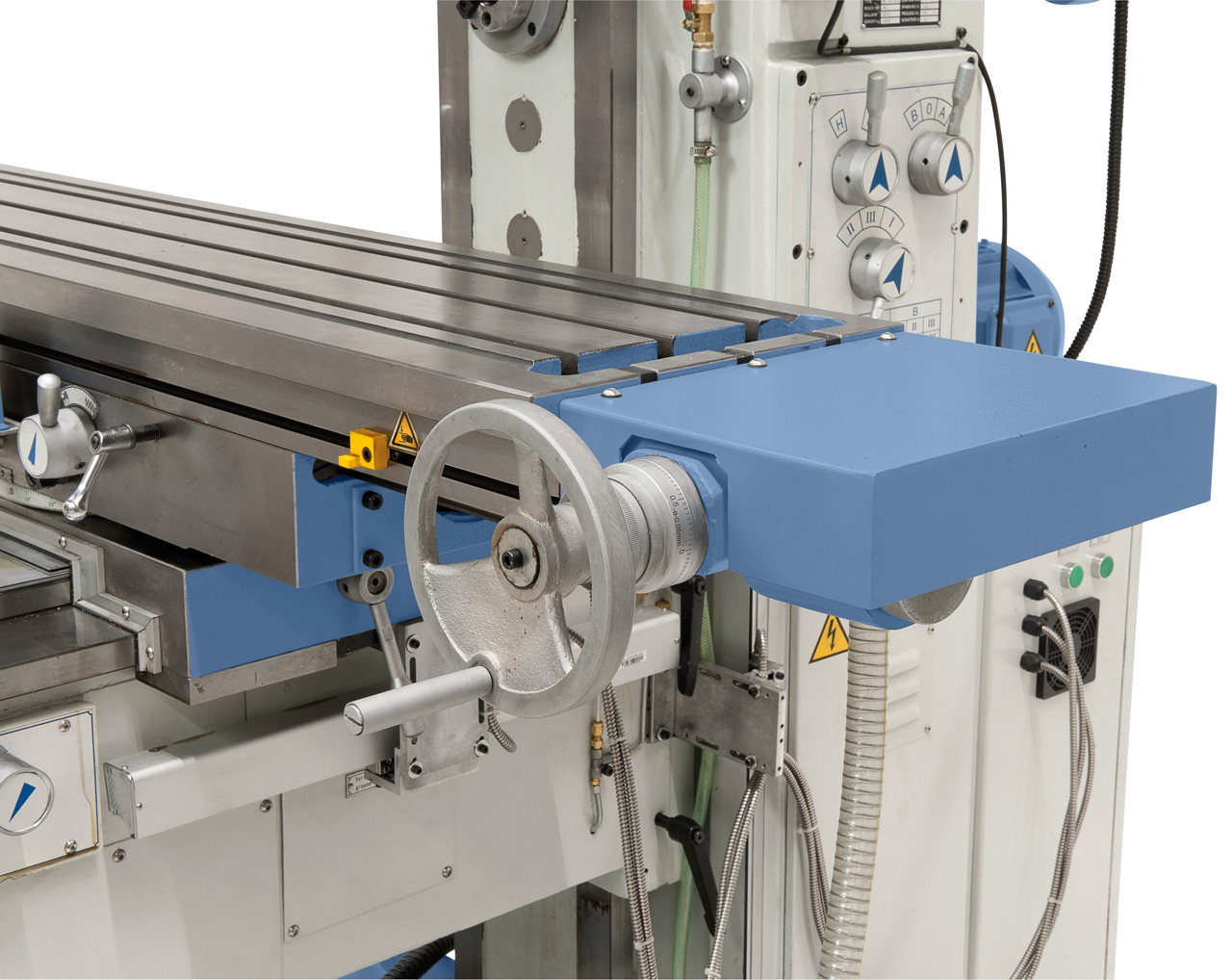

- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet

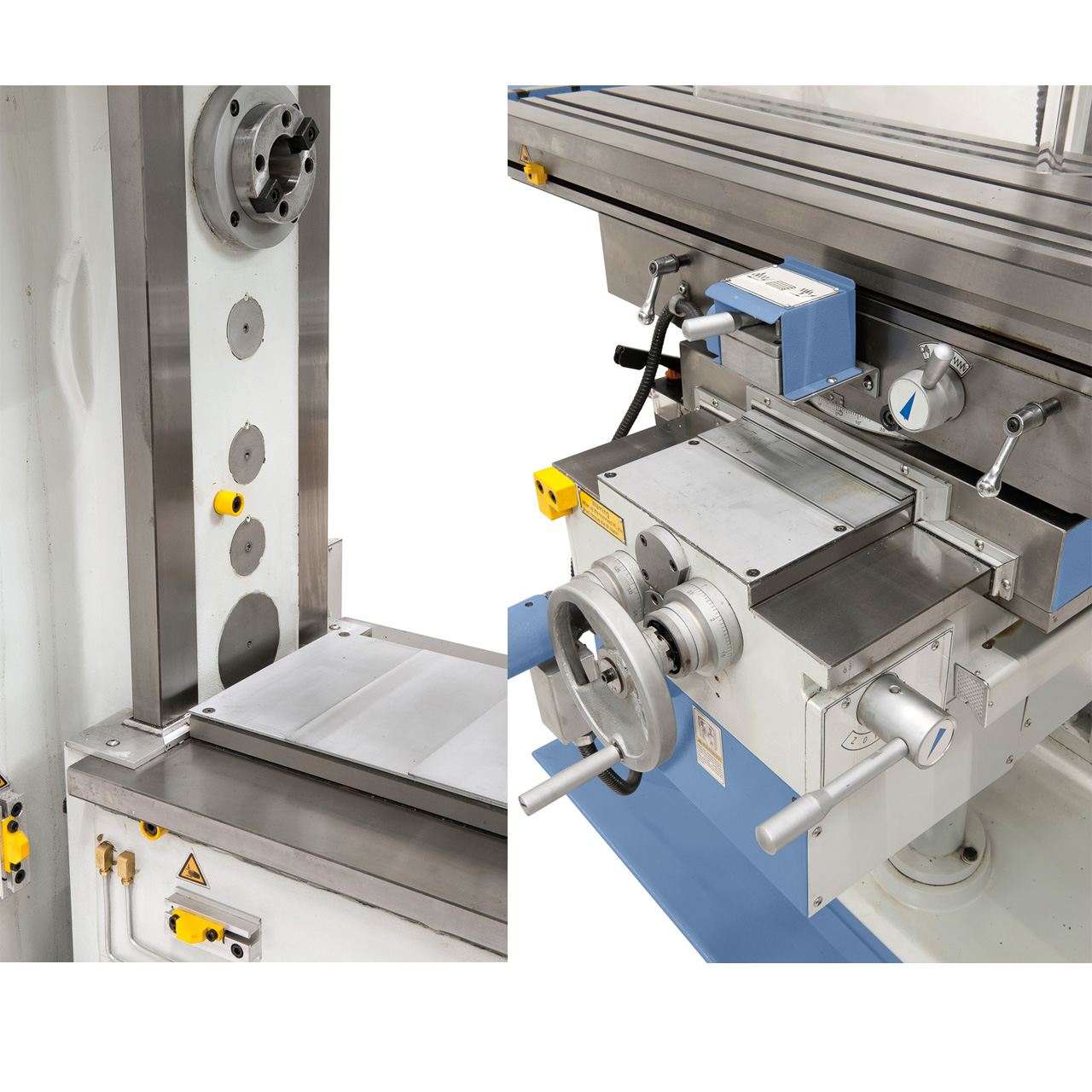

- Erhöhte Stabilität durch Rechteckführung in y- und z-Achse
- Ausgestattet mit Zentralschmierung für die Führungsbahnen

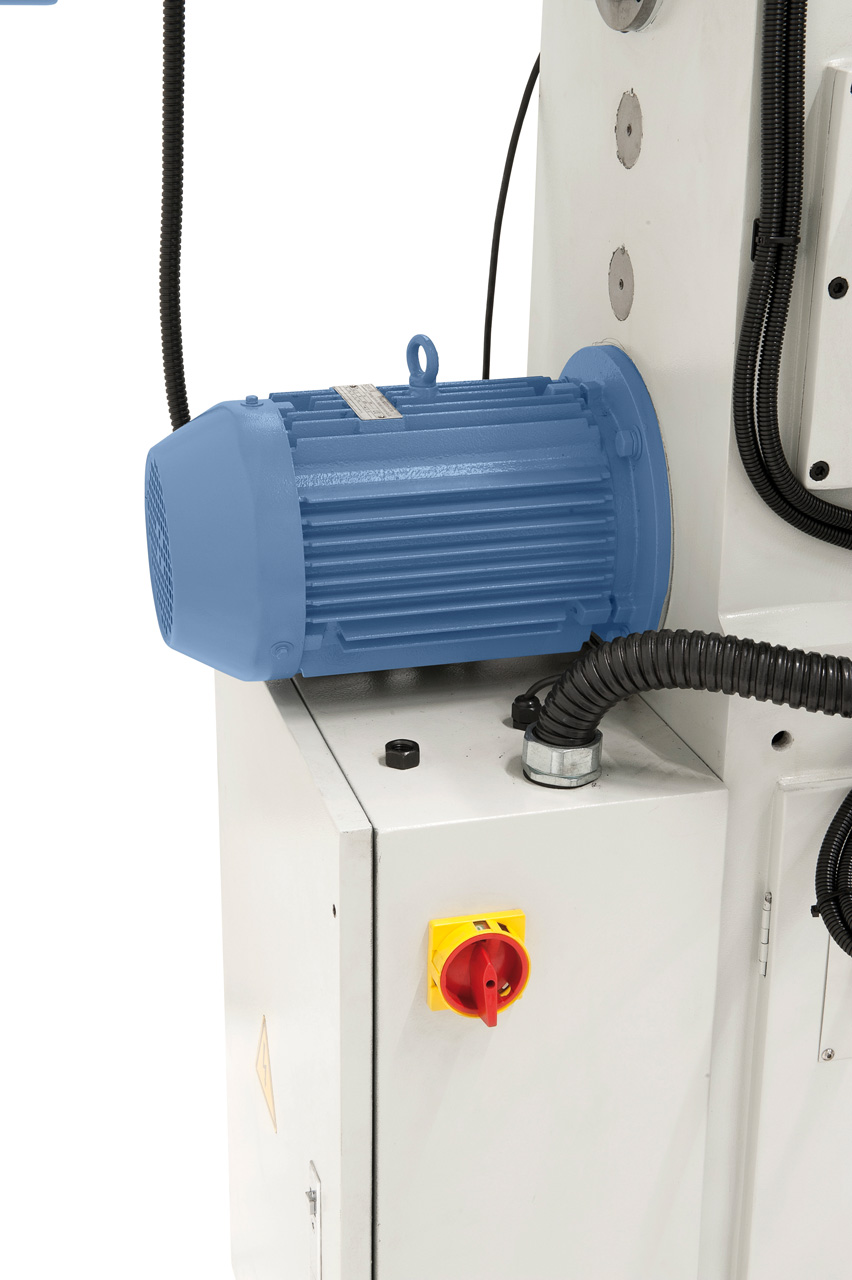

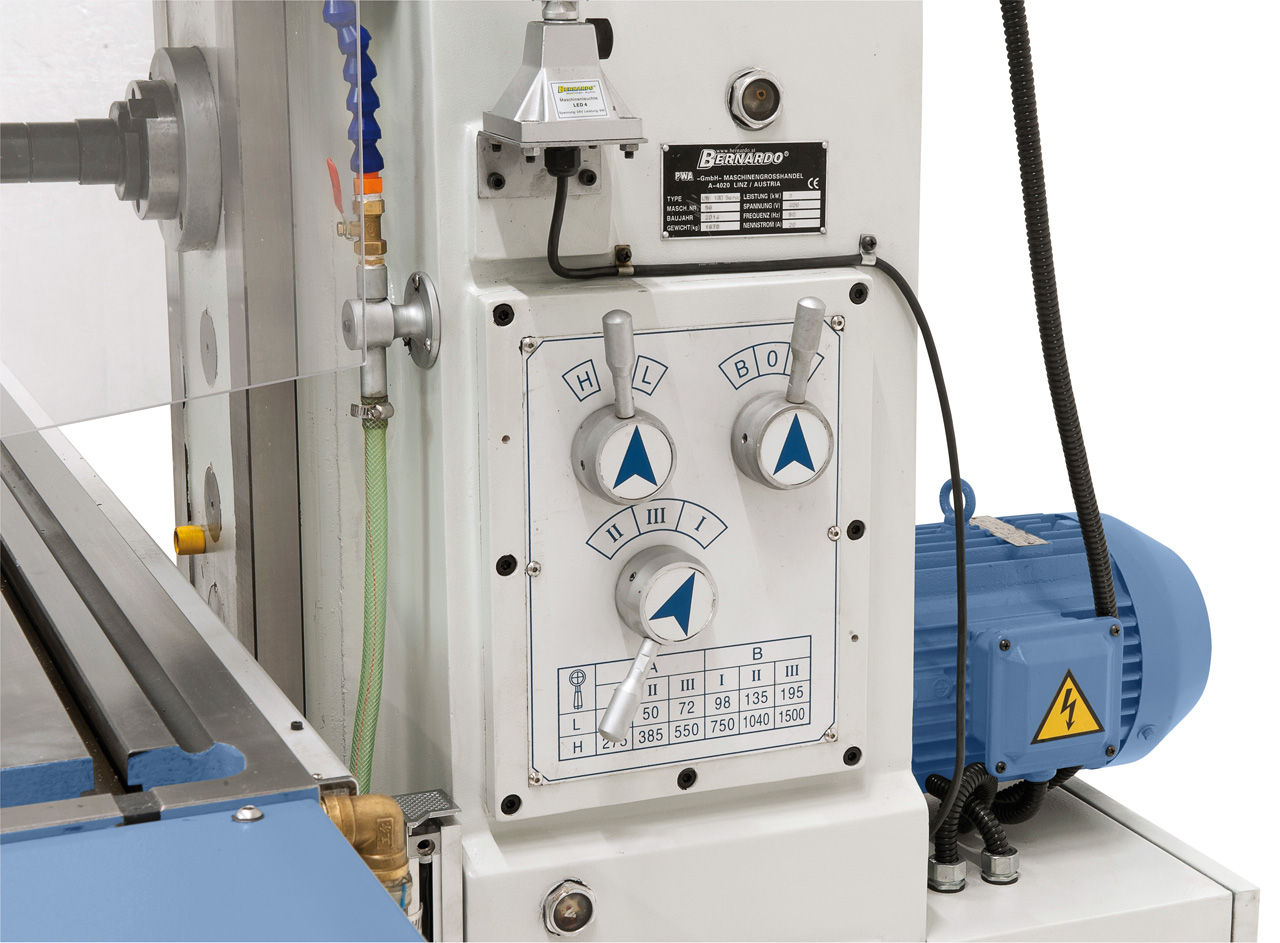

- Horizontalspindel und der Universalfräskopf werden von 2 unabhängigen Motoren angetrieben
Bernardo Lieferumgang

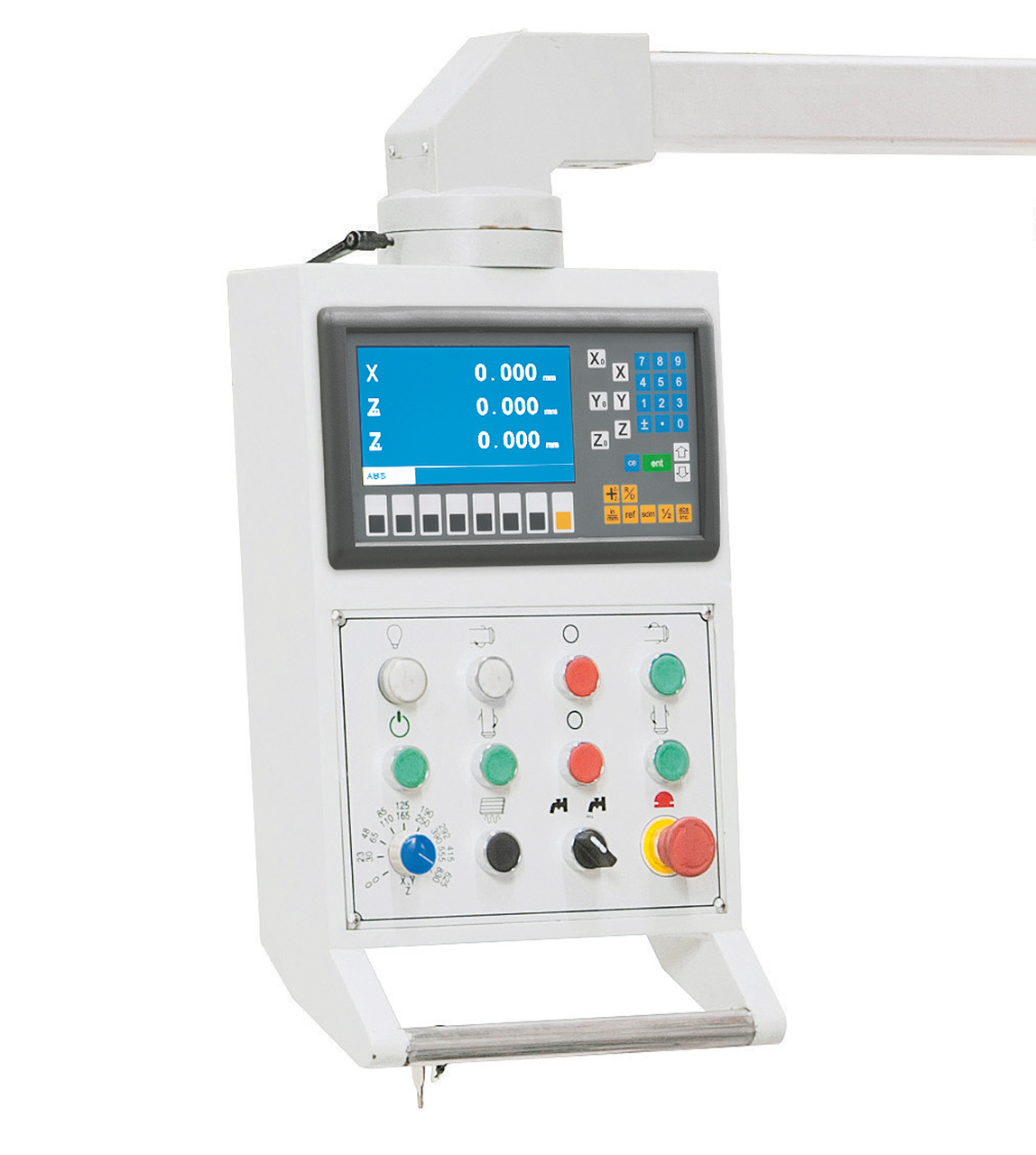

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 16
- LED-Maschinenleuchte
- Vorschub für x-, y- und z-Achse
- Kühlmitteleinrichtung
- Horizontal-Gegenlager
- Langer Fräsdorn ISO 40 / 27 mm, ISO 40 / 40 mm
- Kombi-Aufsteckfräsdorn ISO 40 / 32 mm
- Reduzierhülse ISO 40 / MK 4, ISO 40 / MK 3, ISO 40 / MK 2
- Kühlmittelwanne
- Universelle Schutzeinrichtung
- Zentralschmierung für x-, y- und z-Achse
- Bedienwerkzeug
