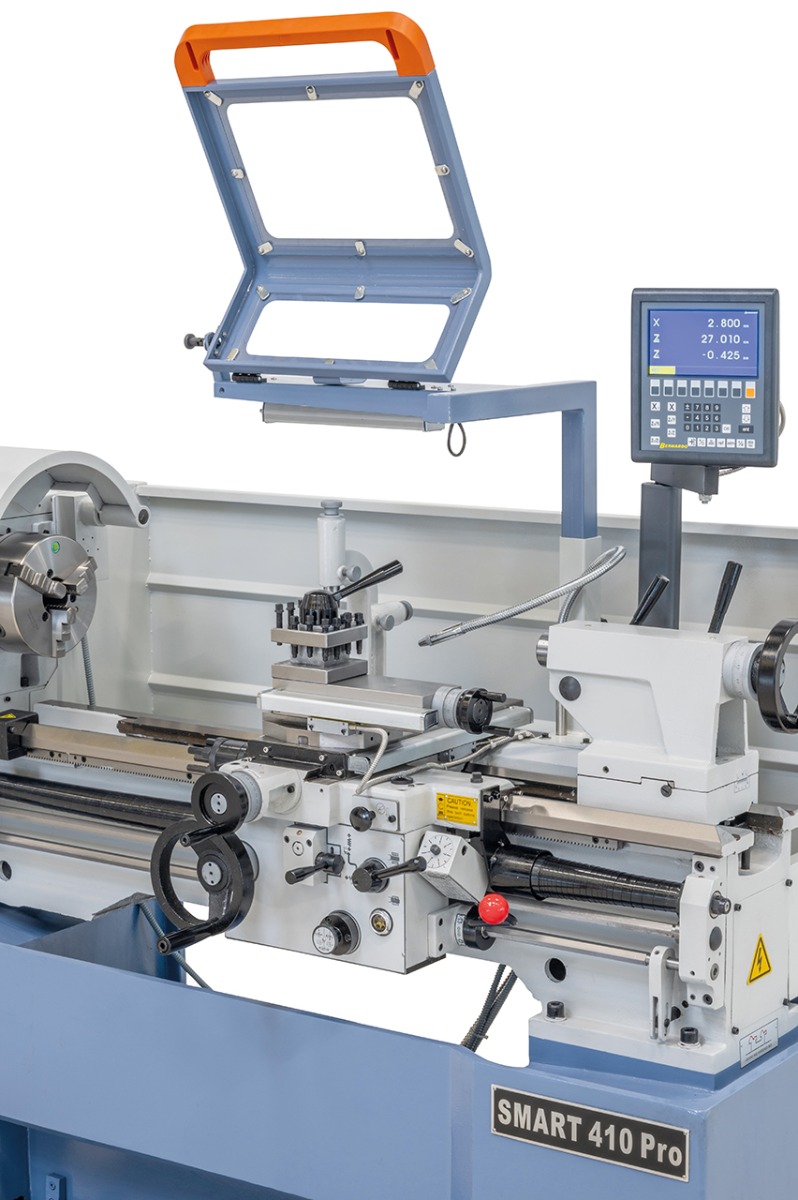

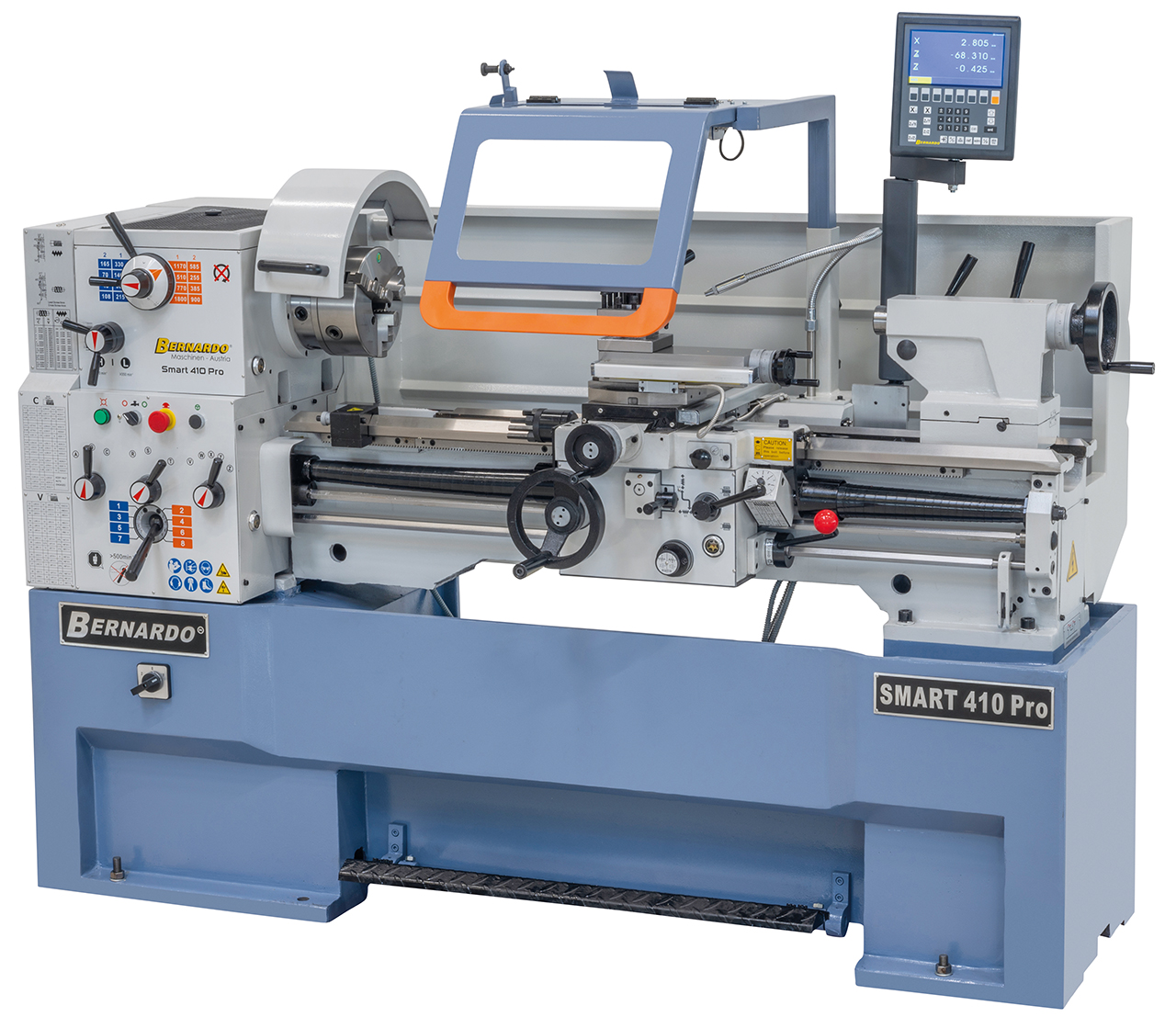

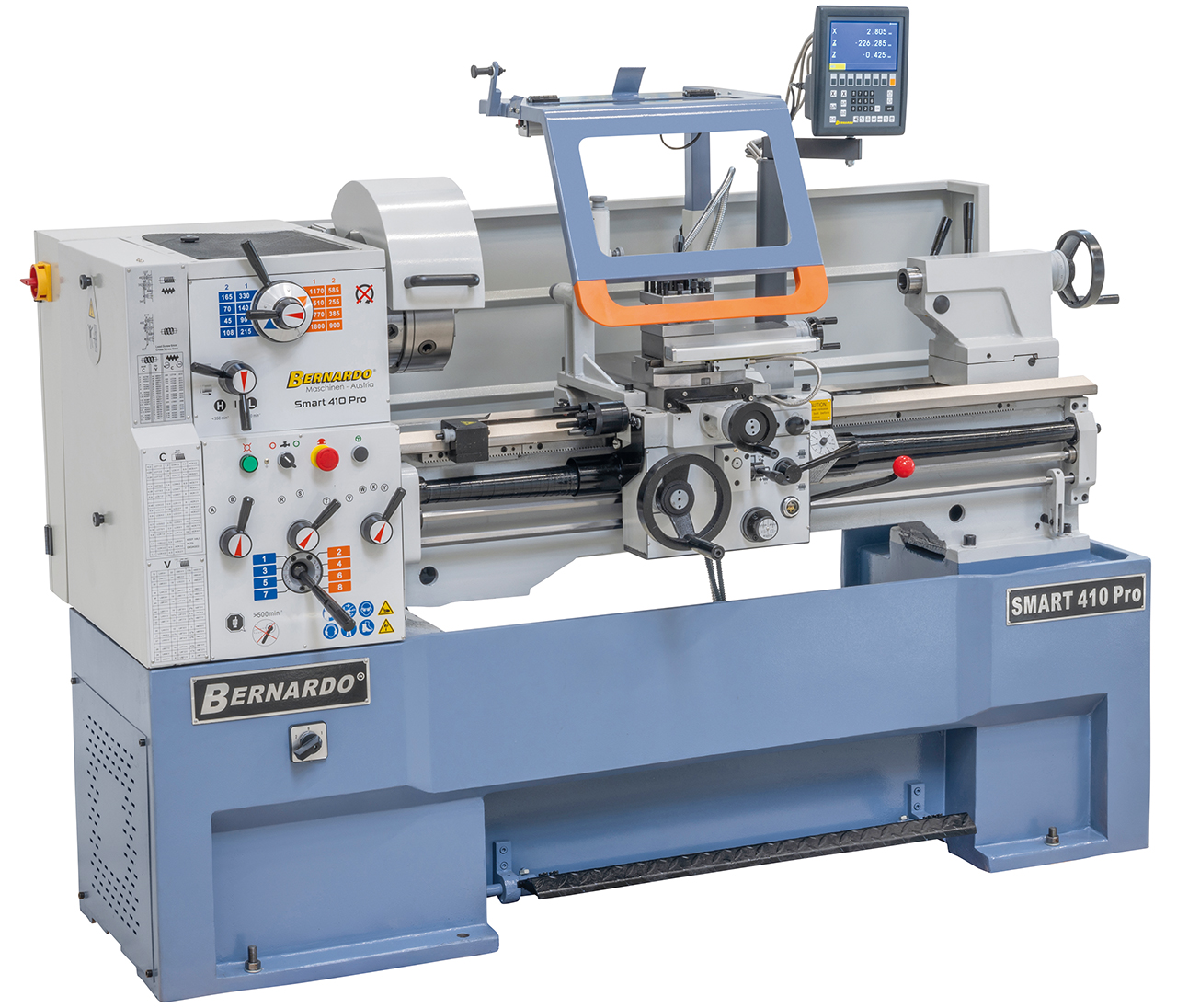

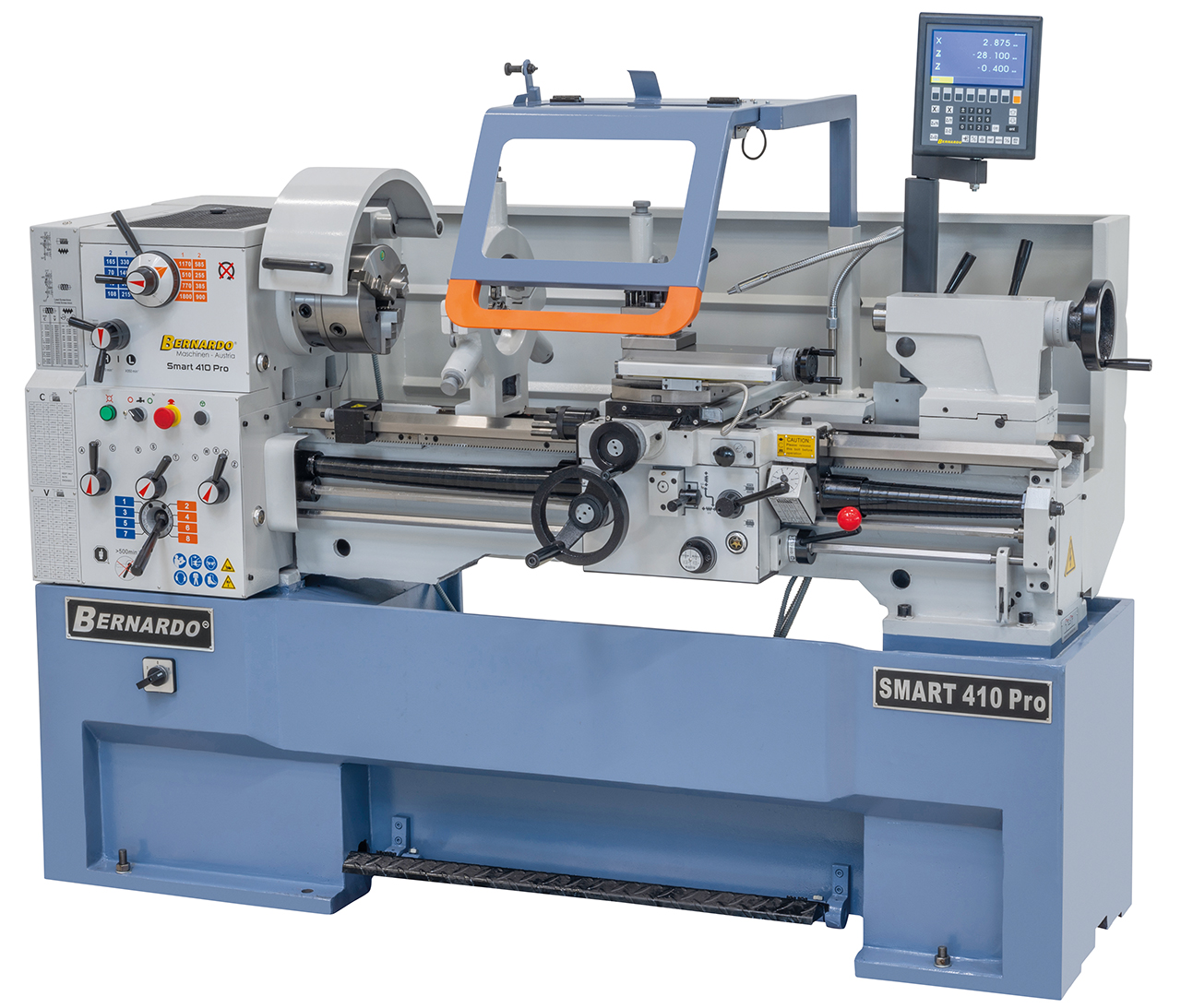

Bernardo Universaldrehmaschinen Universaldrehmaschine Smart 410 x 1500 Pro inkl. 3-Achs-Digitalanzeige *
Produktinformationen "Bernardo Universaldrehmaschinen Universaldrehmaschine Smart 410 x 1500 Pro inkl. 3-Achs-Digitalanzeige *"
Die Universaldrehmaschine Smart 410 Pro eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs-Digitalanzeige ausgestattet.
Bernardo Technische Daten
|
Spitzenweite |
1500 mm |
|
Spitzenhöhe |
210 mm |
|
Umlaufdurchmesser über Bett |
420 mm |
|
Umlaufdurchmesser über Kröpfung |
580 mm |
|
Umlaufdurchmesser über Planschlitten |
255 mm |
|
Bettbreite |
250 mm |
|
Spindelbohrung |
52 mm |
|
Spindelaufnahme |
DIN 55029, D1 - 6 |
|
Drehzahlbereich |
(16) 45 - 1800 U/min |
|
Bereich Längsvorschübe |
(17) 0,05 - 1,7 mm/U |
|
Bereich Planvorschübe |
(17) 0,025 - 0,85 mm/U |
|
Metrische Gewinde |
(42) 0,2 - 14 mm |
|
Zollgewinde |
(45) 2 - 72 Gg/1“ |
|
Pinolendurchmesser |
50 mm |
|
Pinolenweg |
140 mm |
|
Pinolenaufnahme |
MK 4 |
|
Motorleistung |
3,0 / 4,5 kW |
|
Maschinenabmessung (B x T x H) |
2570 x 900 x 1600 mm |
|
Gewicht ca. |
1400 kg |
Bernardo Funktionen
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten

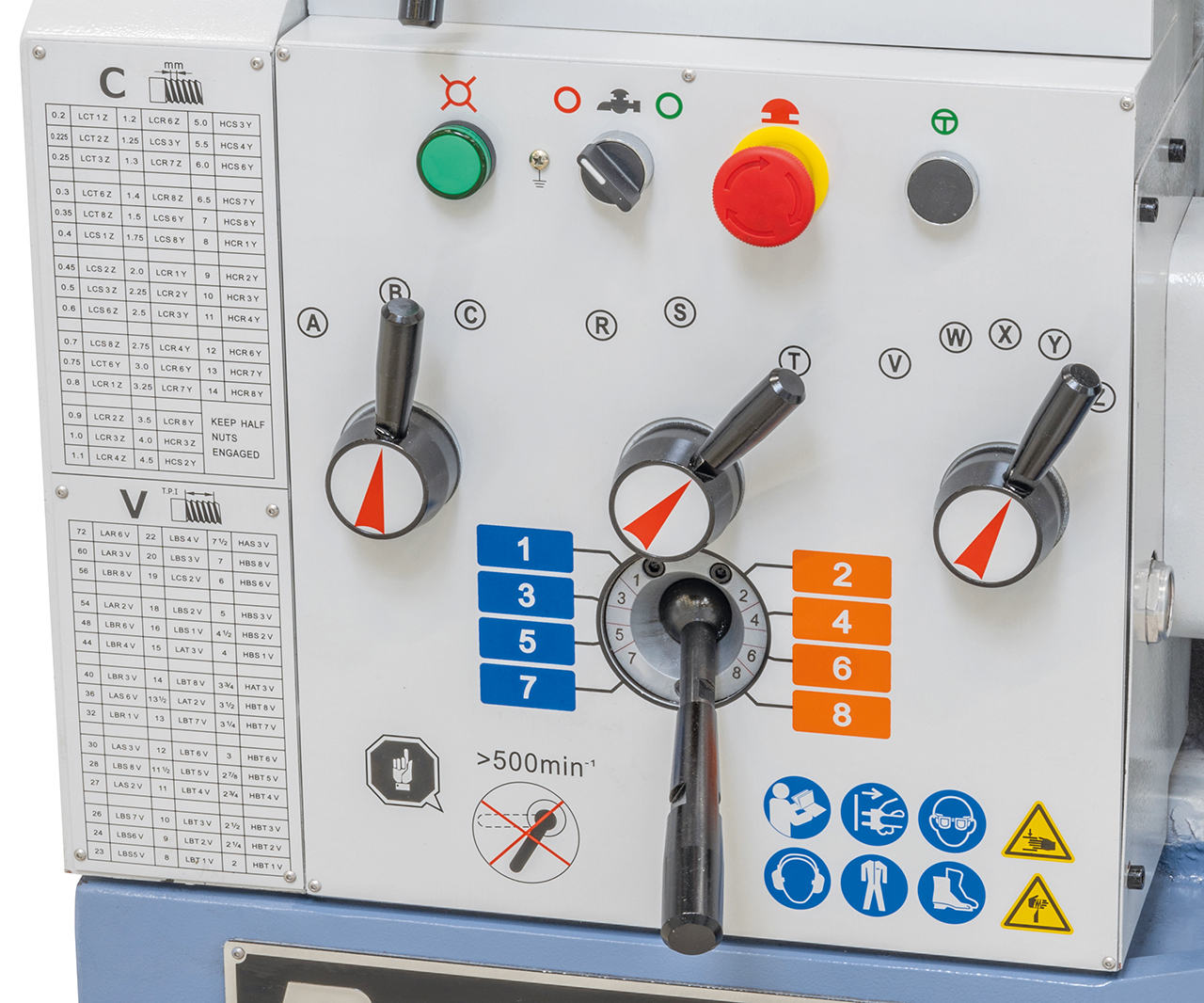

- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe

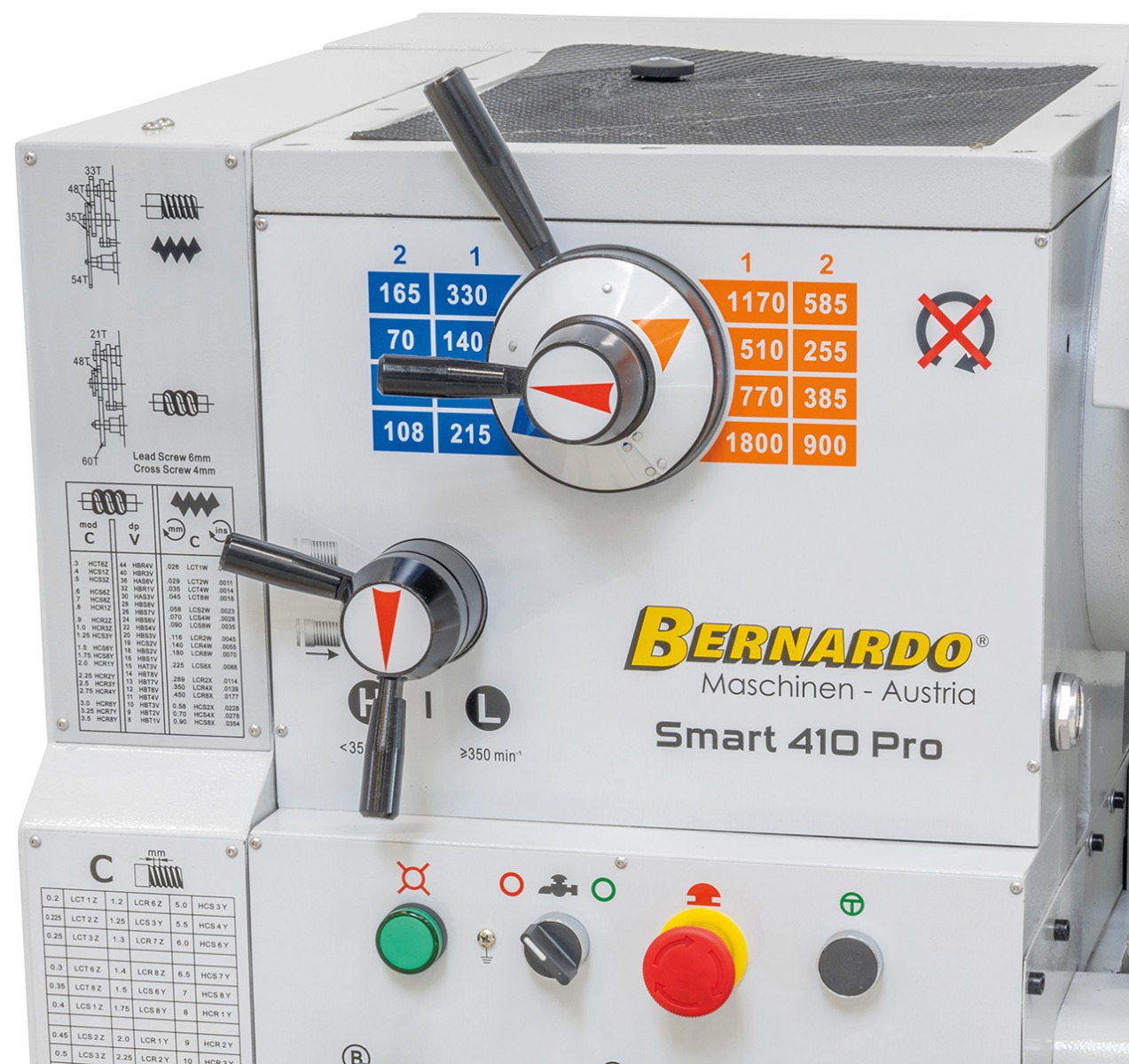

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

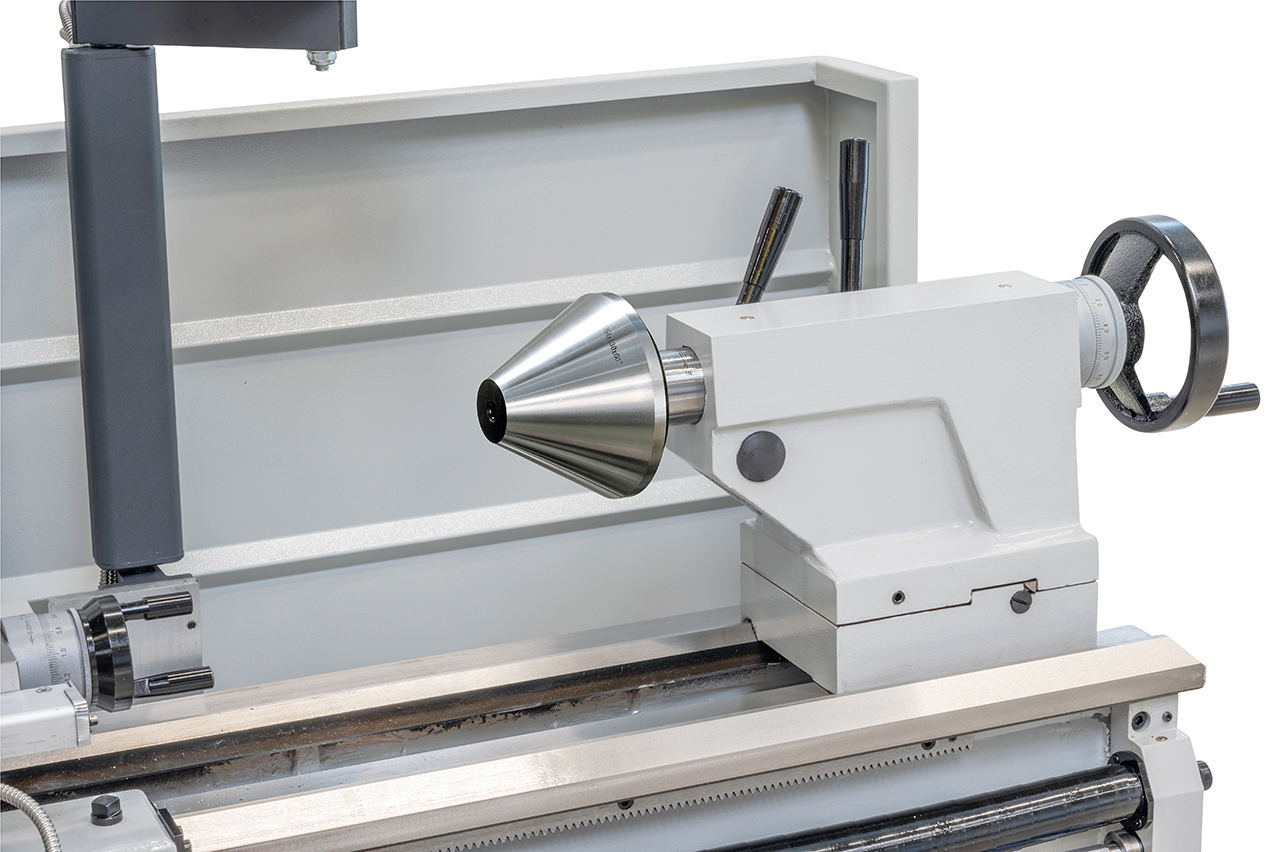

- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
Bernardo Lieferumgang

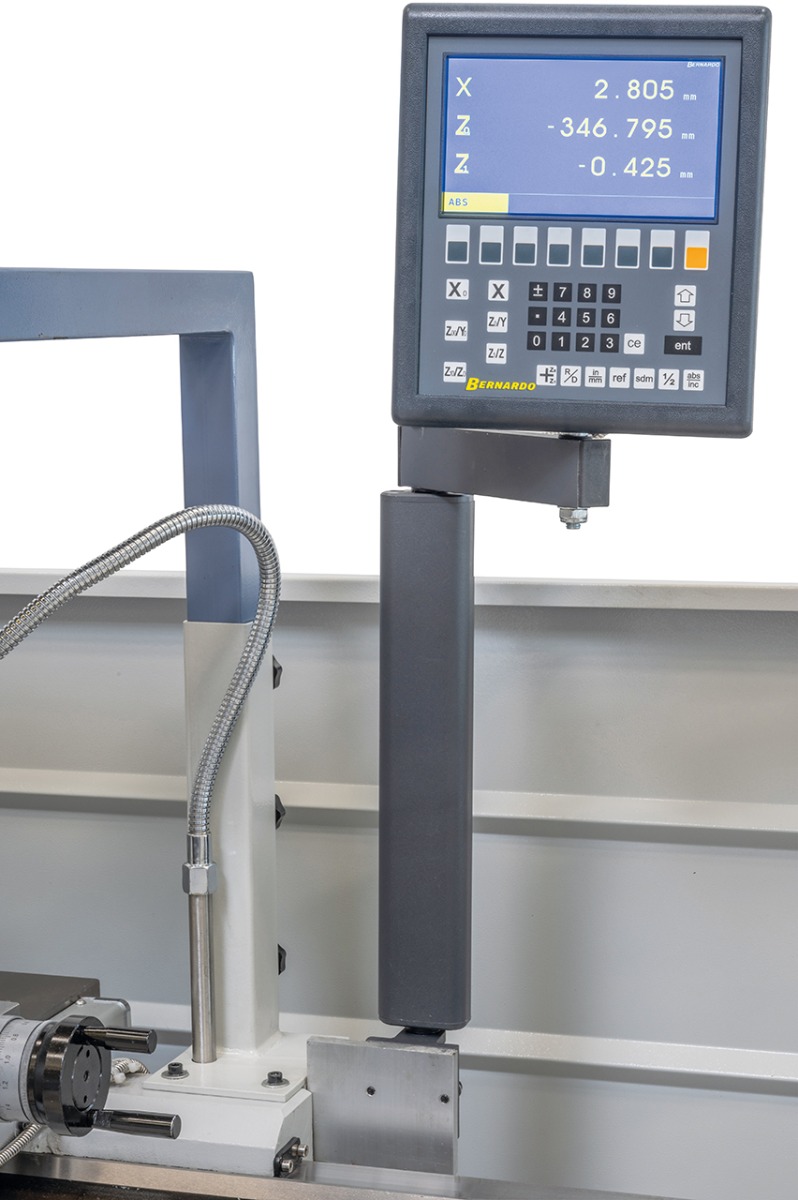

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

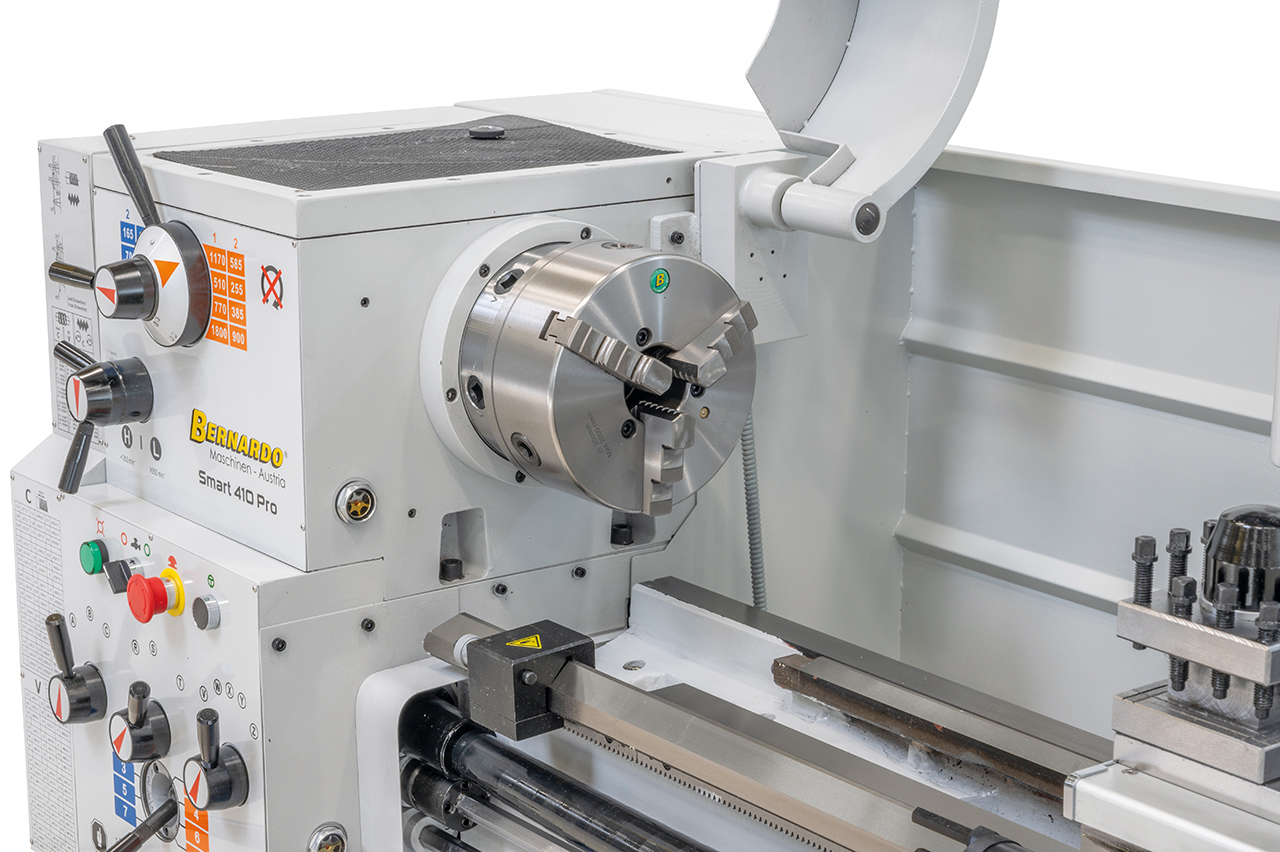

- 3-Backenfutter DK11-200 mm / D6
- Aufspannscheibe 350 mm

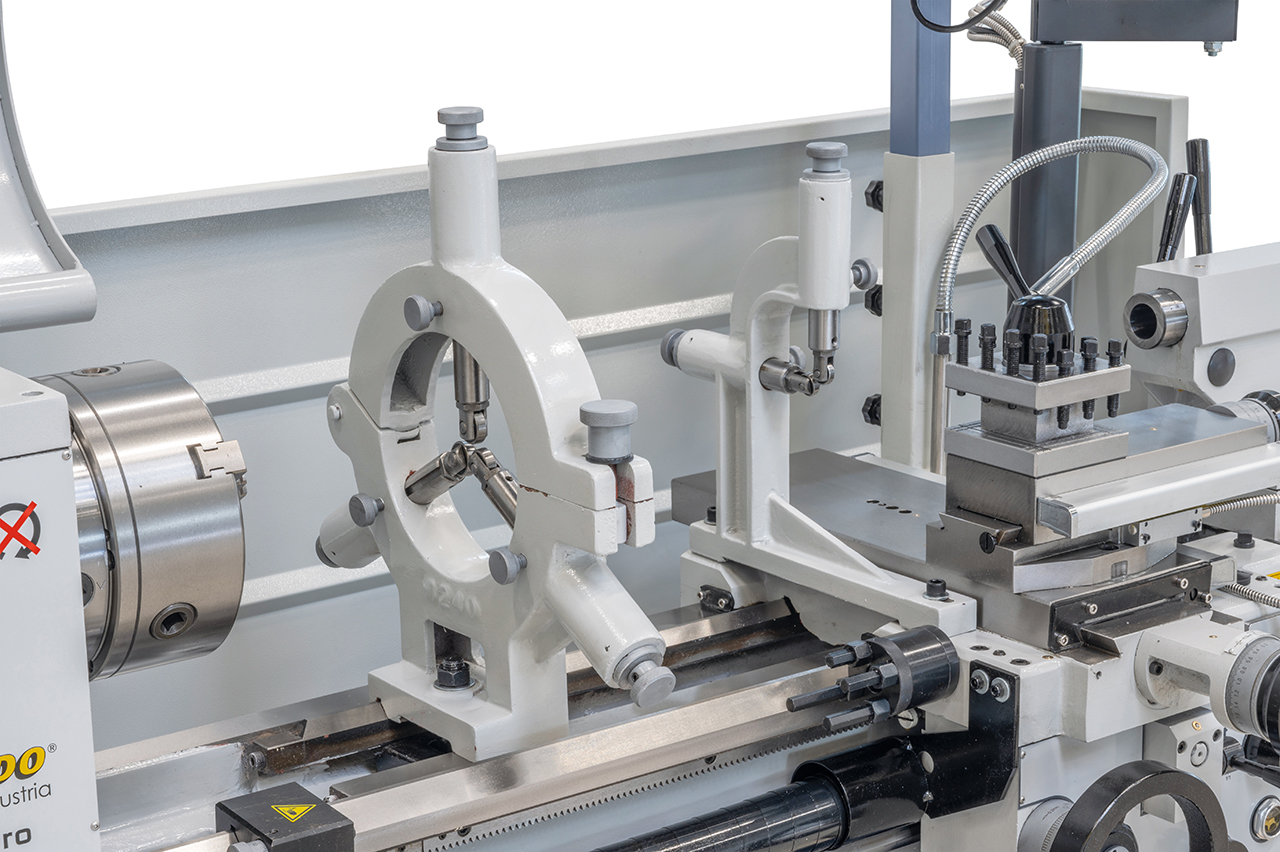

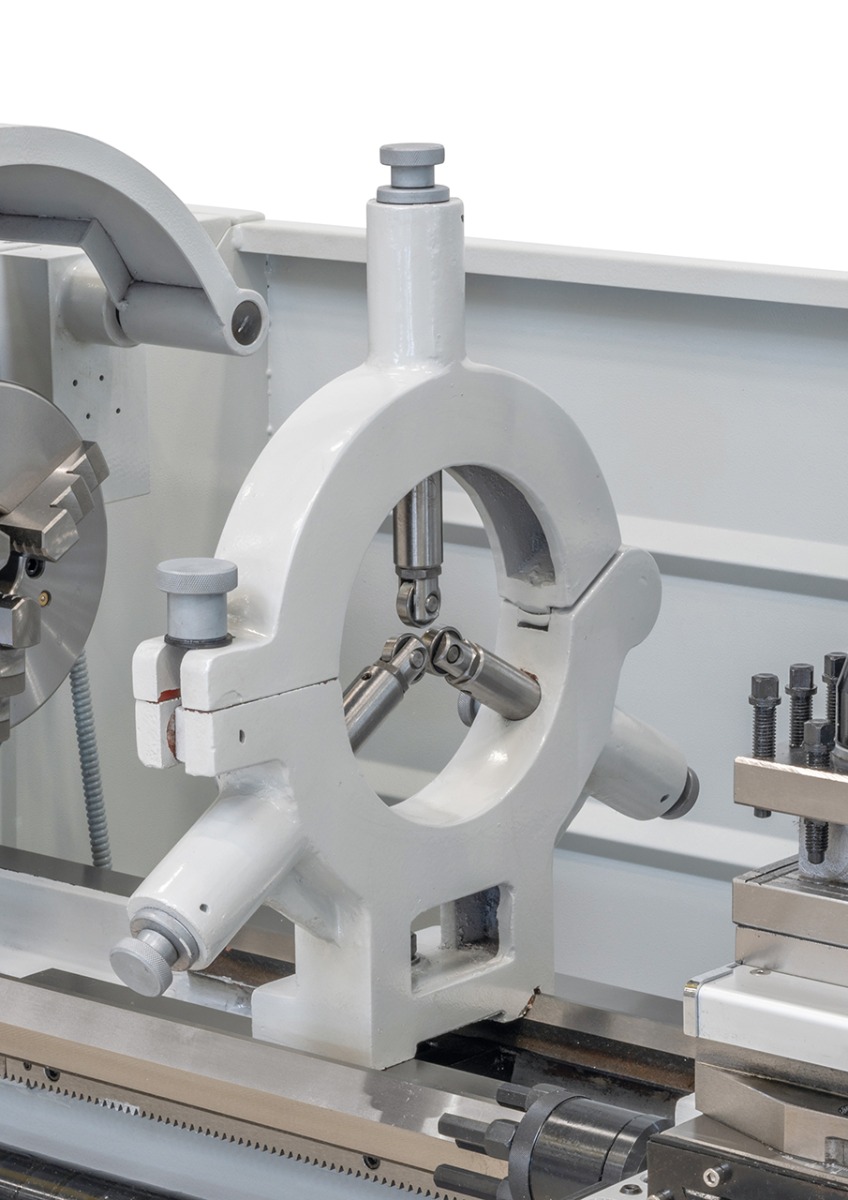

- Feststehende Lünette - Durchlass diam. max. 135 mm
- Mitlaufende Lünette - Durchlass diam. max. 65 mm
- Kühlmitteleinrichtung

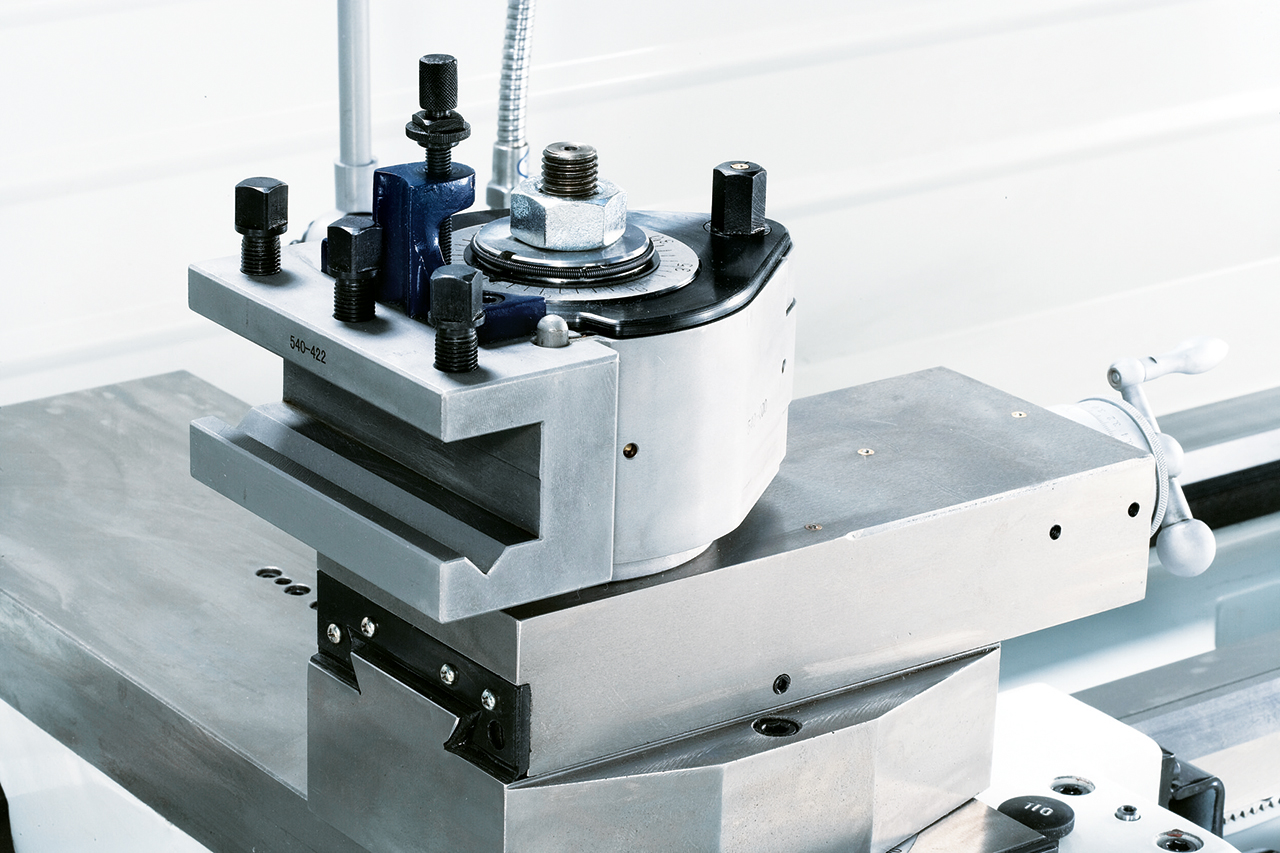

- Vierfachstahlhalter

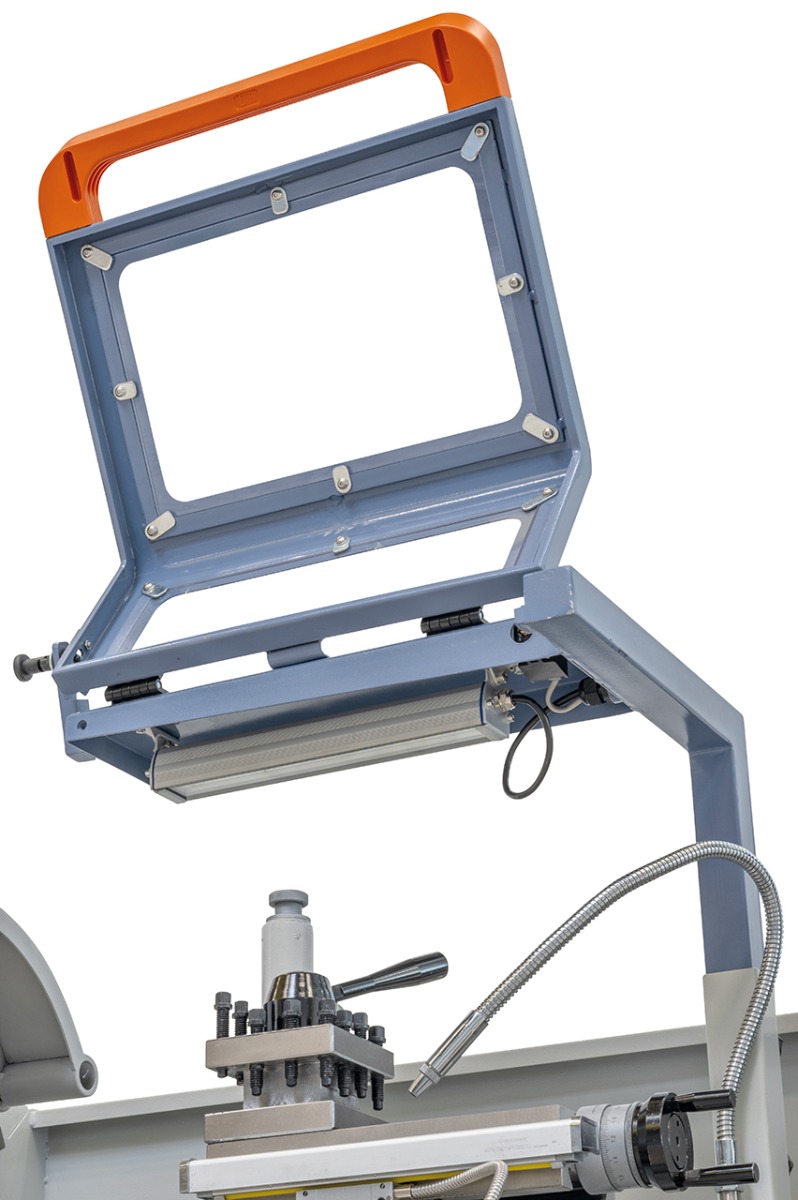

- Schutzeinrichtung bei Vierfachstahlhalter
- Mikrometerlängsanschlag
- Rutschkupplung

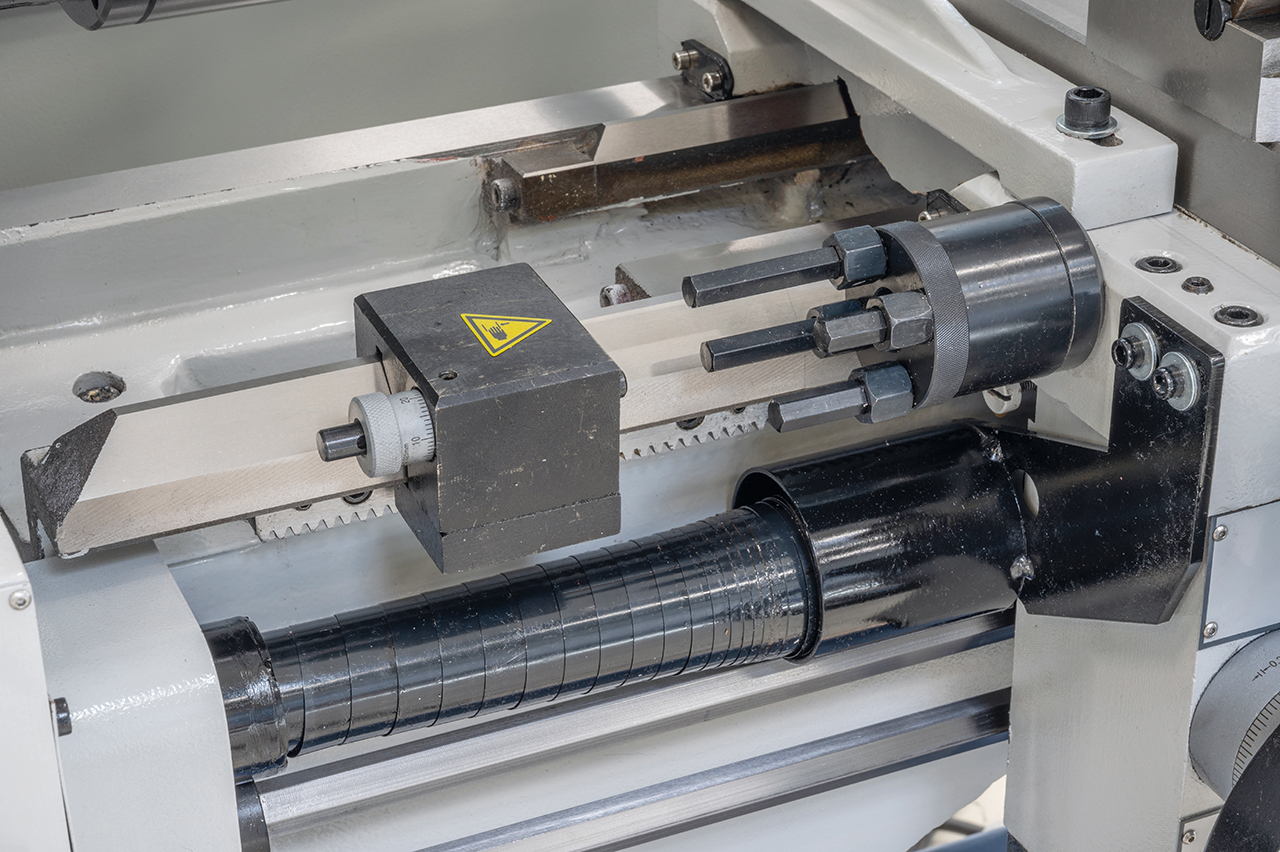

- Revolveranschlag mit Feineinstellung
- Gewindeuhr
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte

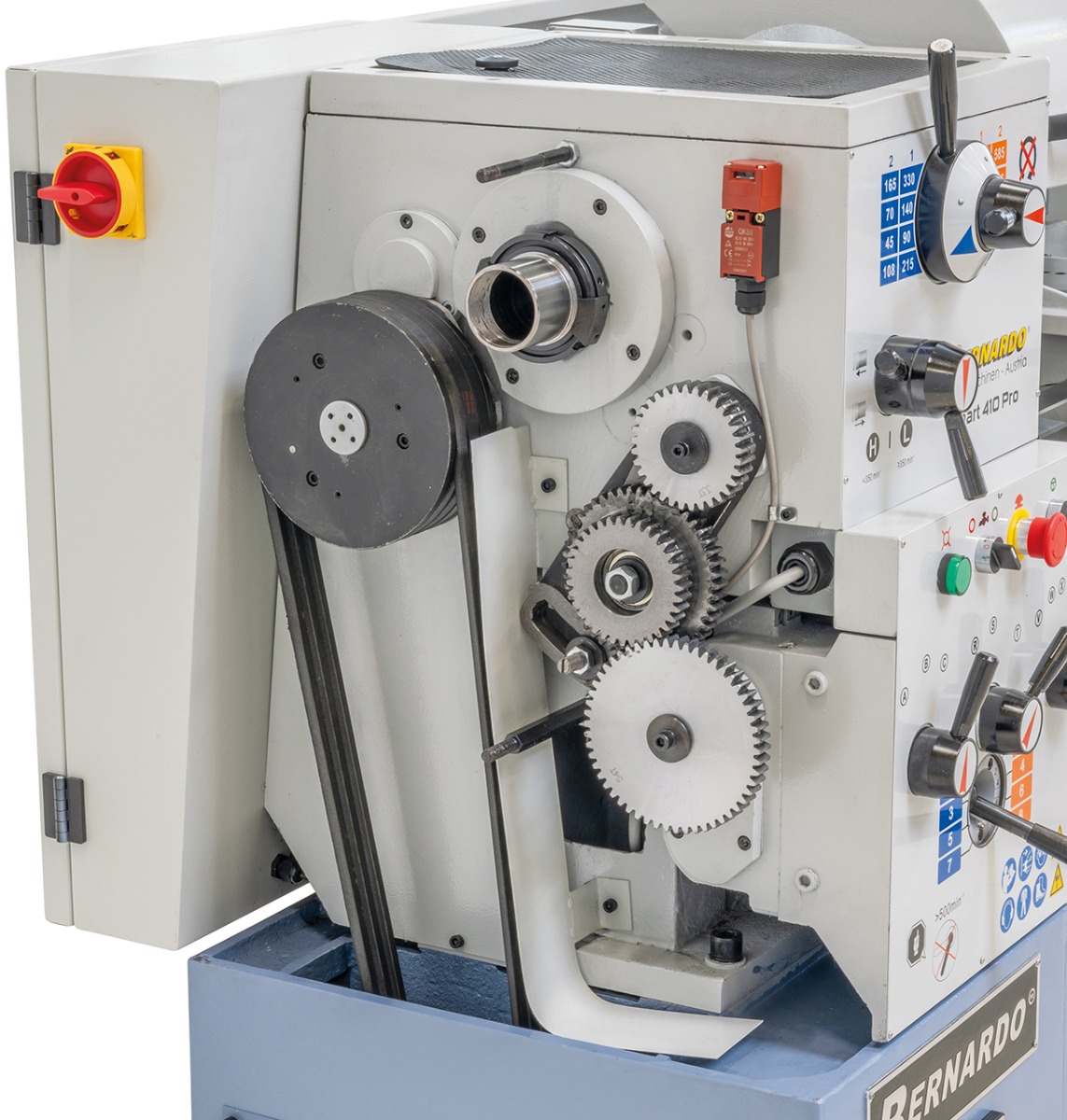

- Wechselräder
- Reduzierhülse
- 2 Zentrierspitzen
- Spänerückwand
- Bedienwerkzeug
Herstellername: PWA HandelsgesmbH
Herstelleradresse:
Nebingerstraße 7a 4020 Linz | Austria
