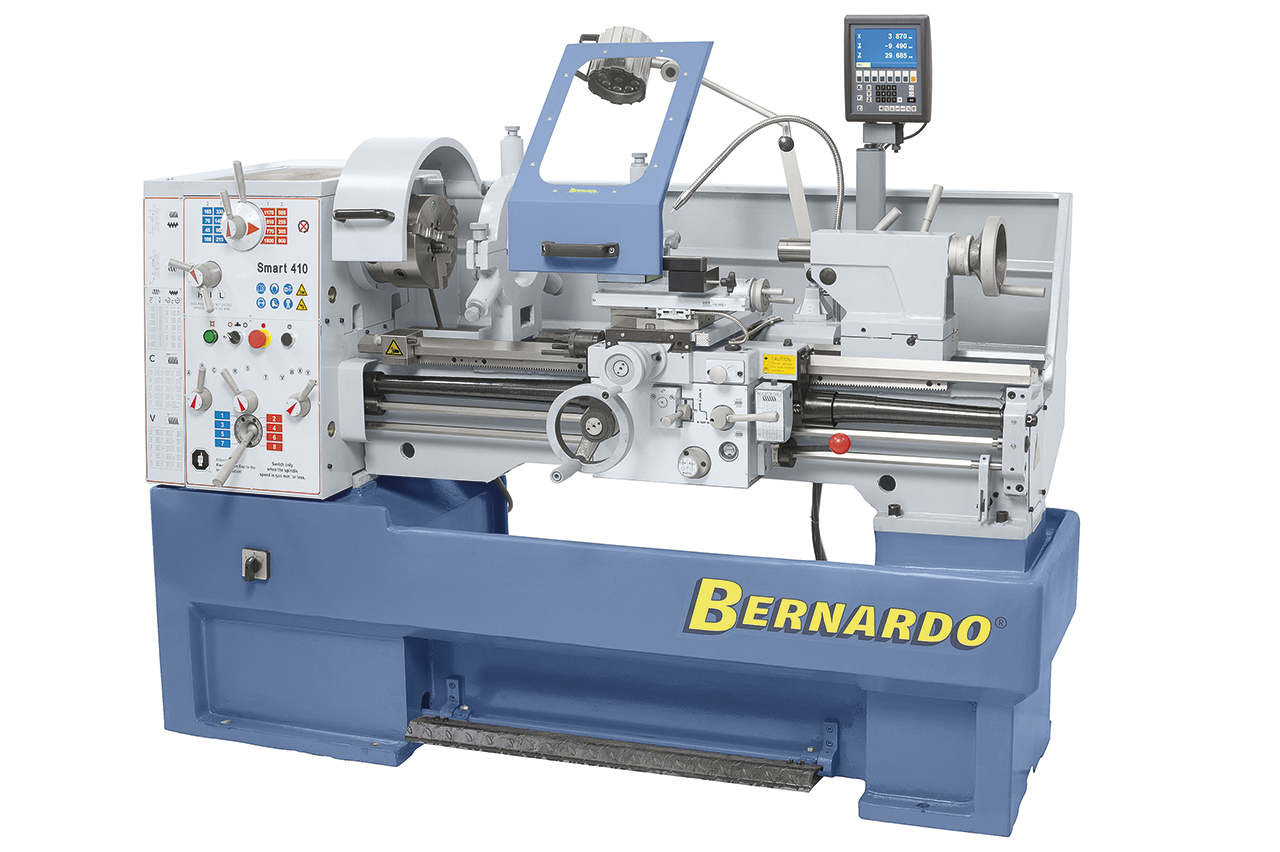

Bernardo Universaldrehmaschinen Smart 410 x 1500

15.190,59 €*

% 16.160,20 €* (6% gespart)

Nicht mehr verfügbar

Produktnummer: 03-1299XL-bernardo
Produktinformationen "Bernardo Universaldrehmaschinen Smart 410 x 1500"

Die Universaldrehmaschine Smart 410 eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung behinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...), wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs-Digitalanzeige ausgestattet.



Bernardo Technische Daten

Spitzenweite

1500 mm

Spitzenhöhe

205 mm

Umlaufdurchmesser über Bett

410 mm

Umlaufdurchmesser über Kröpfung

580 mm

Umlaufdurchmesser über dem Planschlitten

255 mm

Bettbreite

250 mm

Spindelbohrung

52 mm

Spindelaufnahme

DIN 55029, D1 - 6

Drehzahlbereich

(16) 45 - 1800 U/min

Bereich Längsvorschübe

(17) 0,05 - 1,7 mm/U

Bereich Planvorschübe

(17) 0,025 - 0,85 mm/U

Metrische Gewinde

(42) 0,2 - 14 mm

Zollgewinde

(45) 2 - 72 Gg/1“

Pinolendurchmesser

50 mm

Pinolenweg

120 mm

Pinolenaufnahme

MK 4

Motorleistung

3,0 / 4,5 kW

Maschinenabmessung (B x T x H)

2530 x 1000 x 1450 mm

Gewicht ca.

1400 kg

Bernardo Funktionen

  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
  • Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe

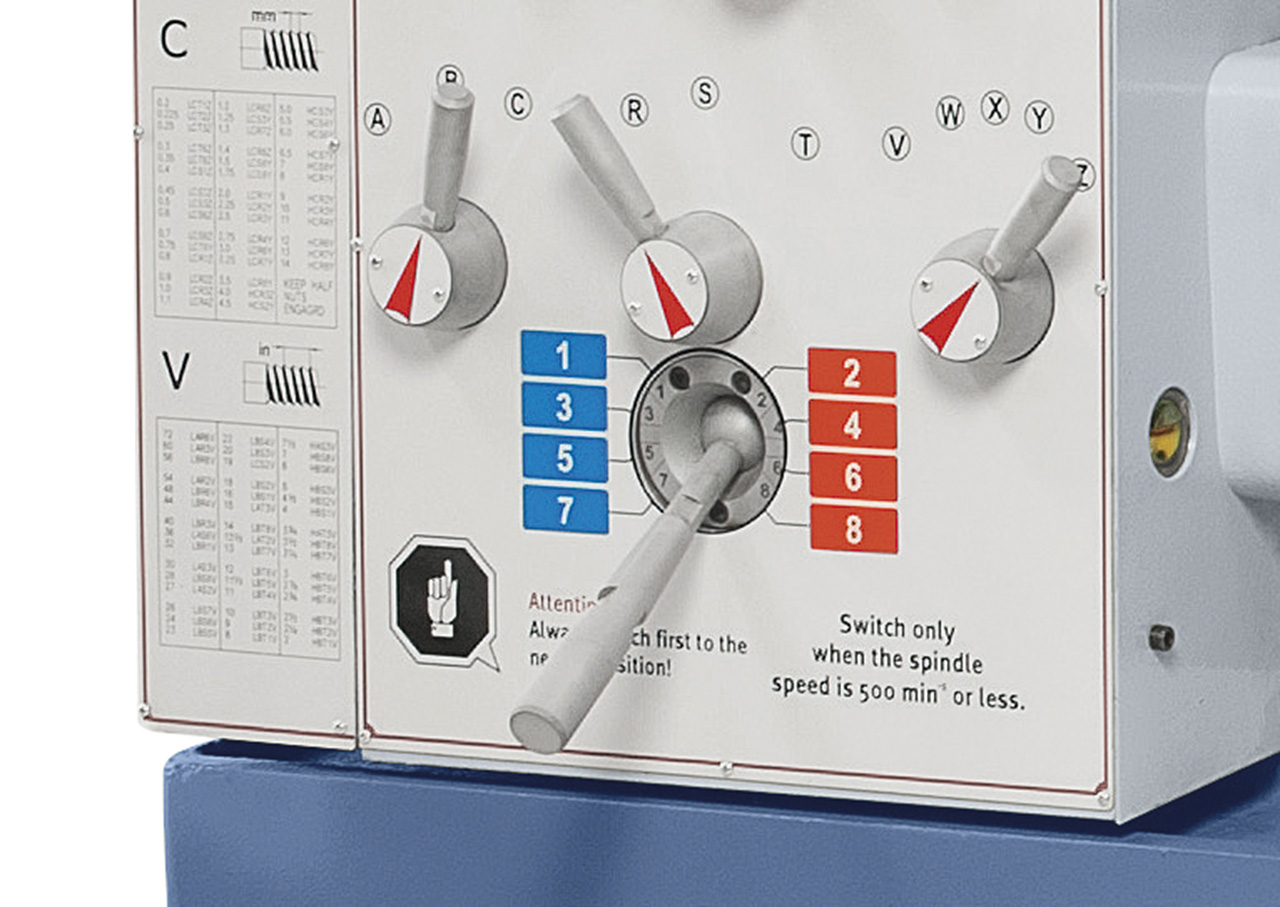

  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

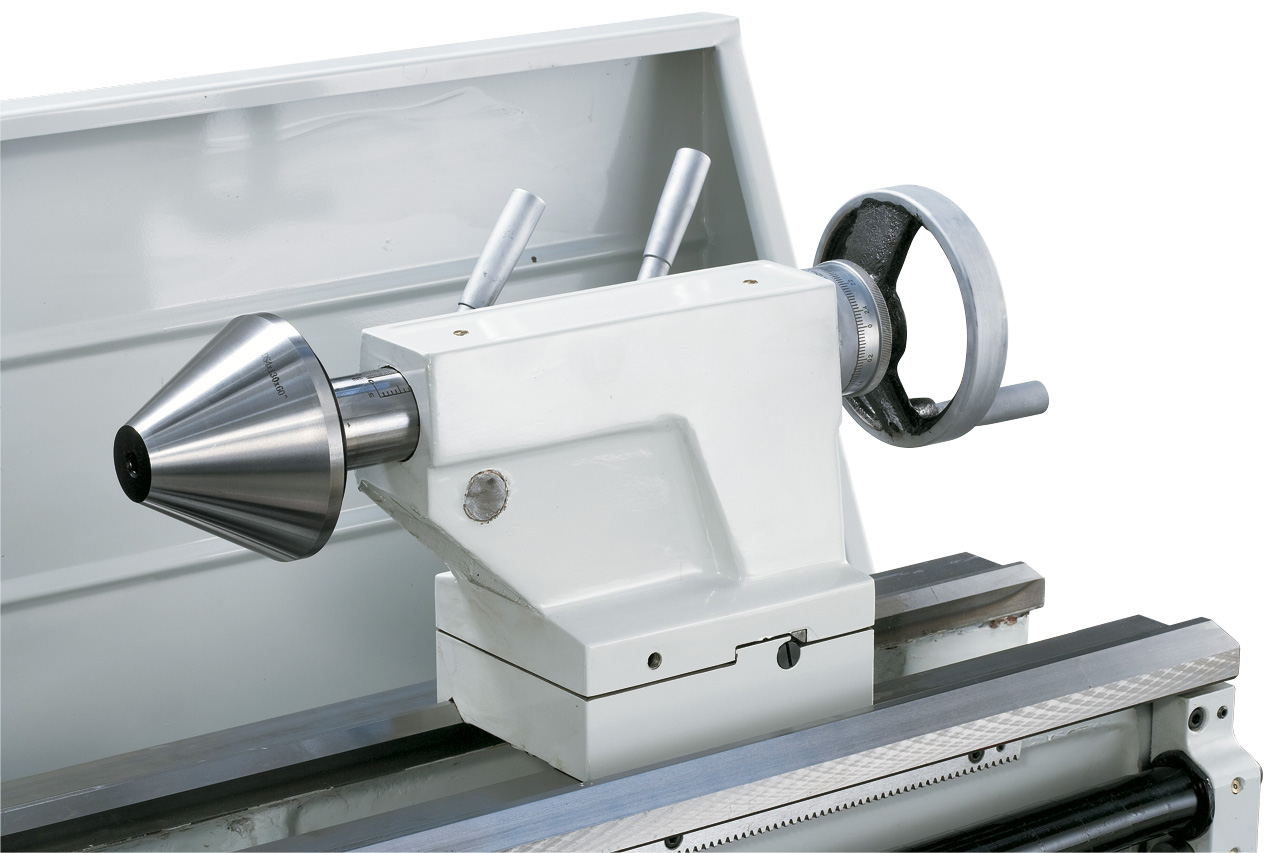

  • Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
  • Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

Bernardo Lieferumgang

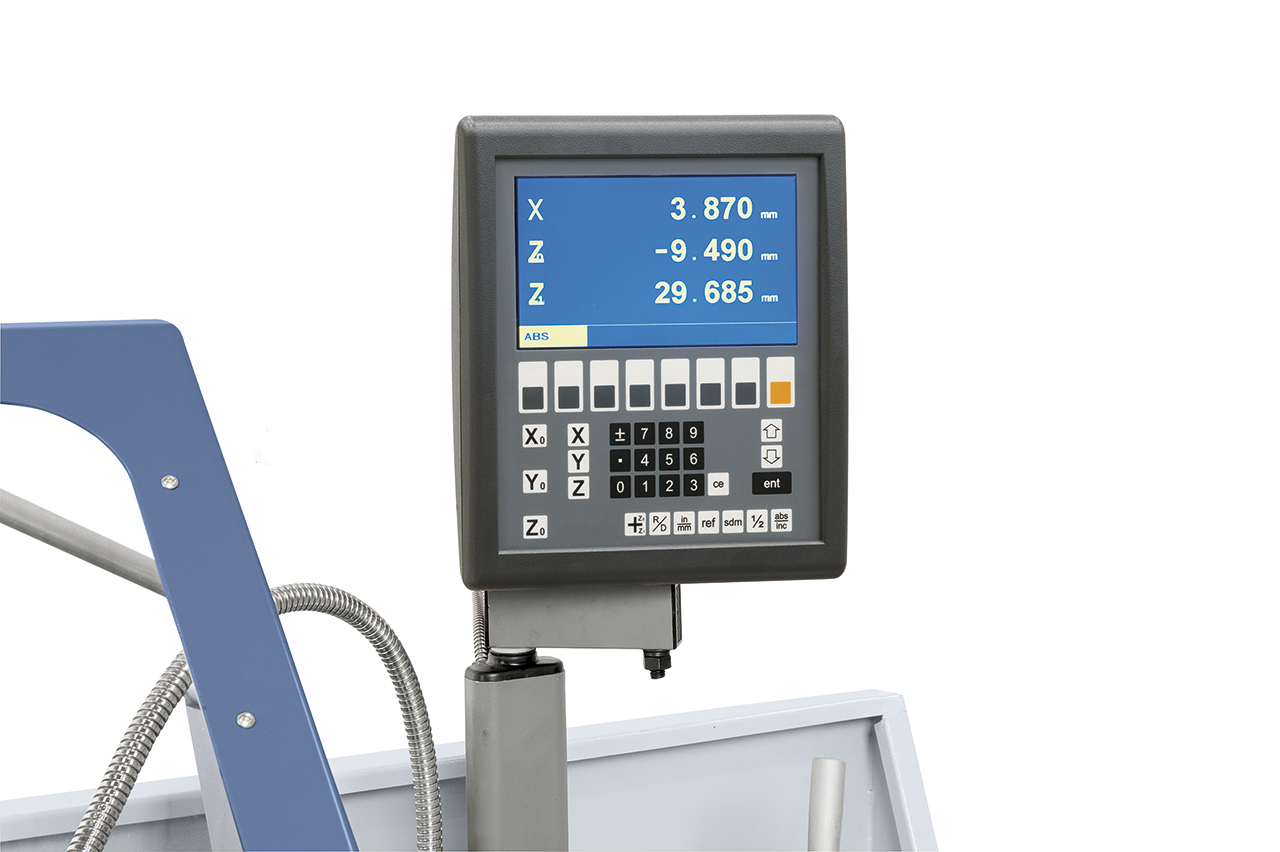

  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

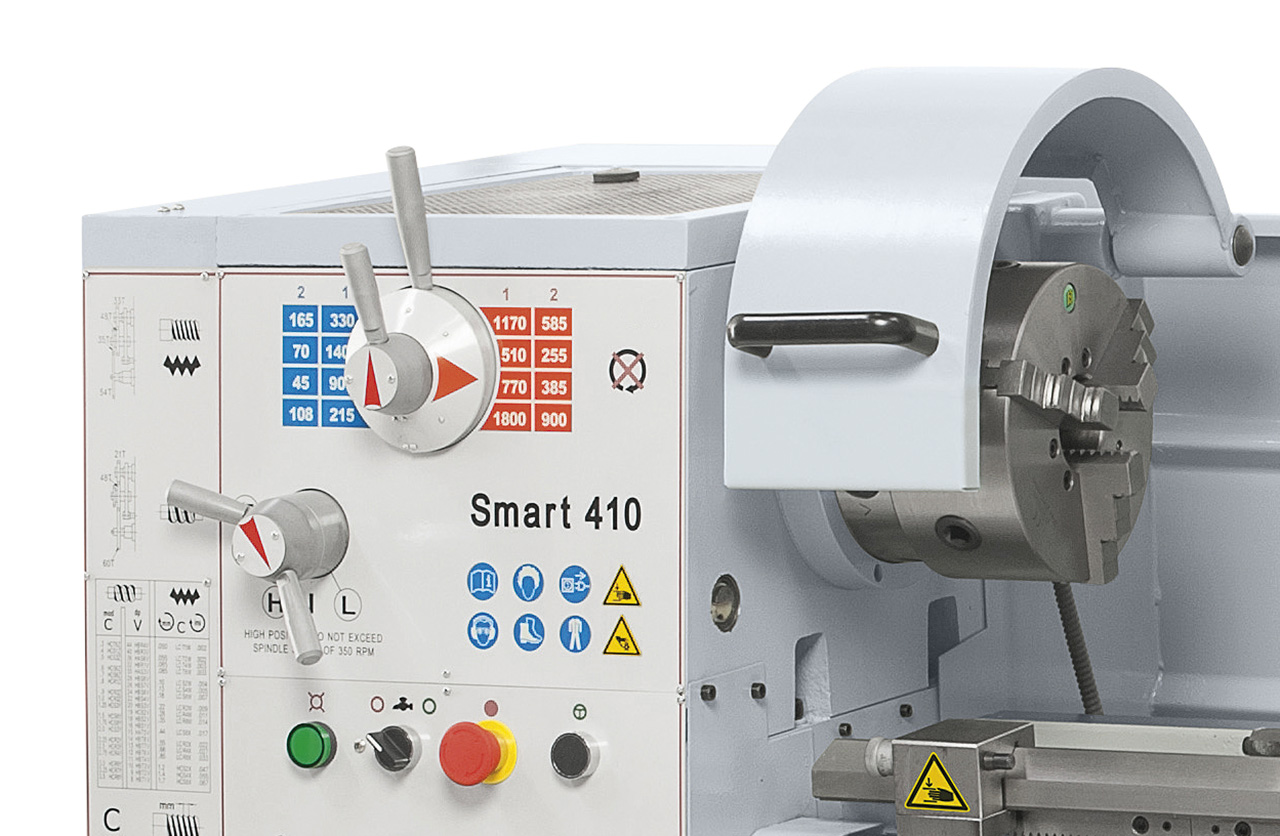

  • 3-Backenfutter DK11-200 mm / D6
  • Aufspannscheibe 350 mm

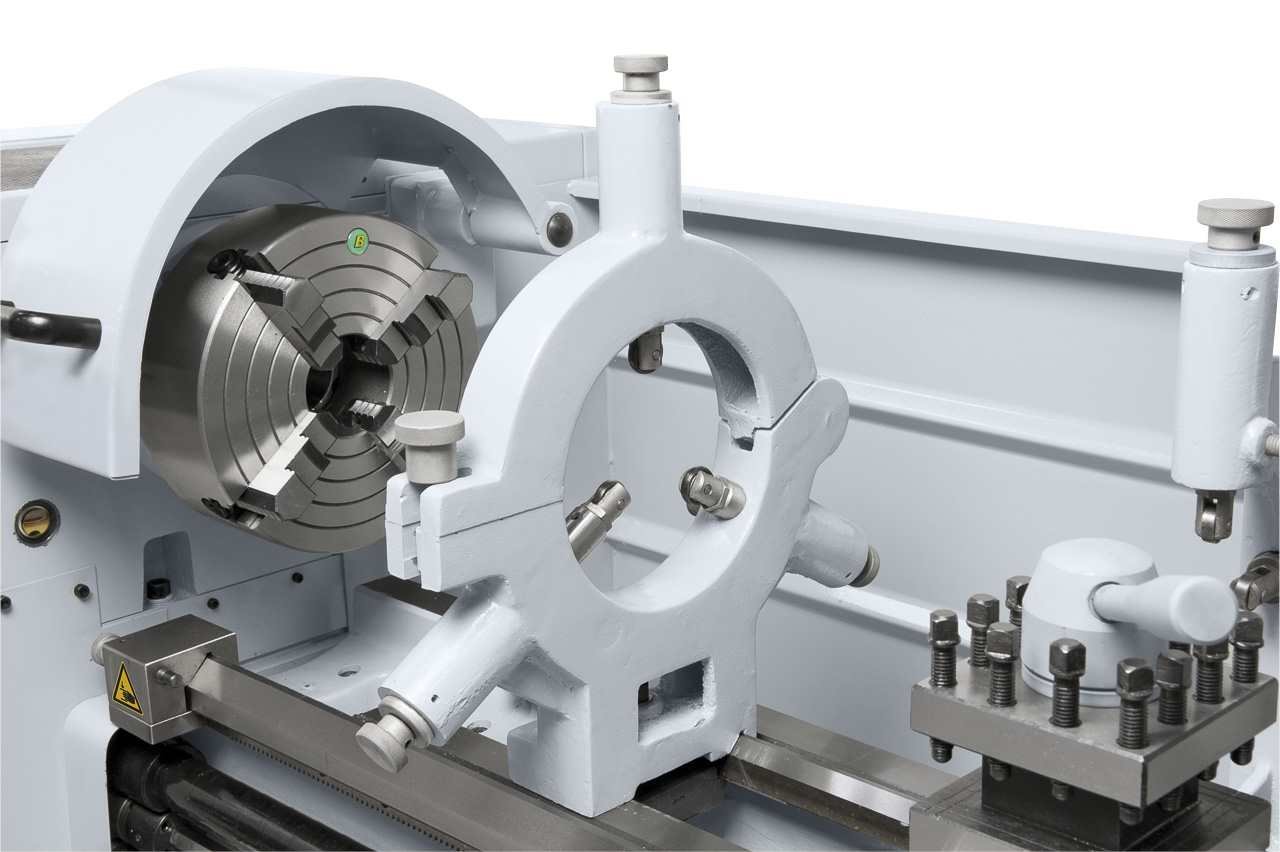

  • Feststehende Lünette- Durchlass diam. max. 135 mm
  • Mitlaufende Lünette- Durchlass diam. max. 65 mm
  • Kühlmitteleinrichtung

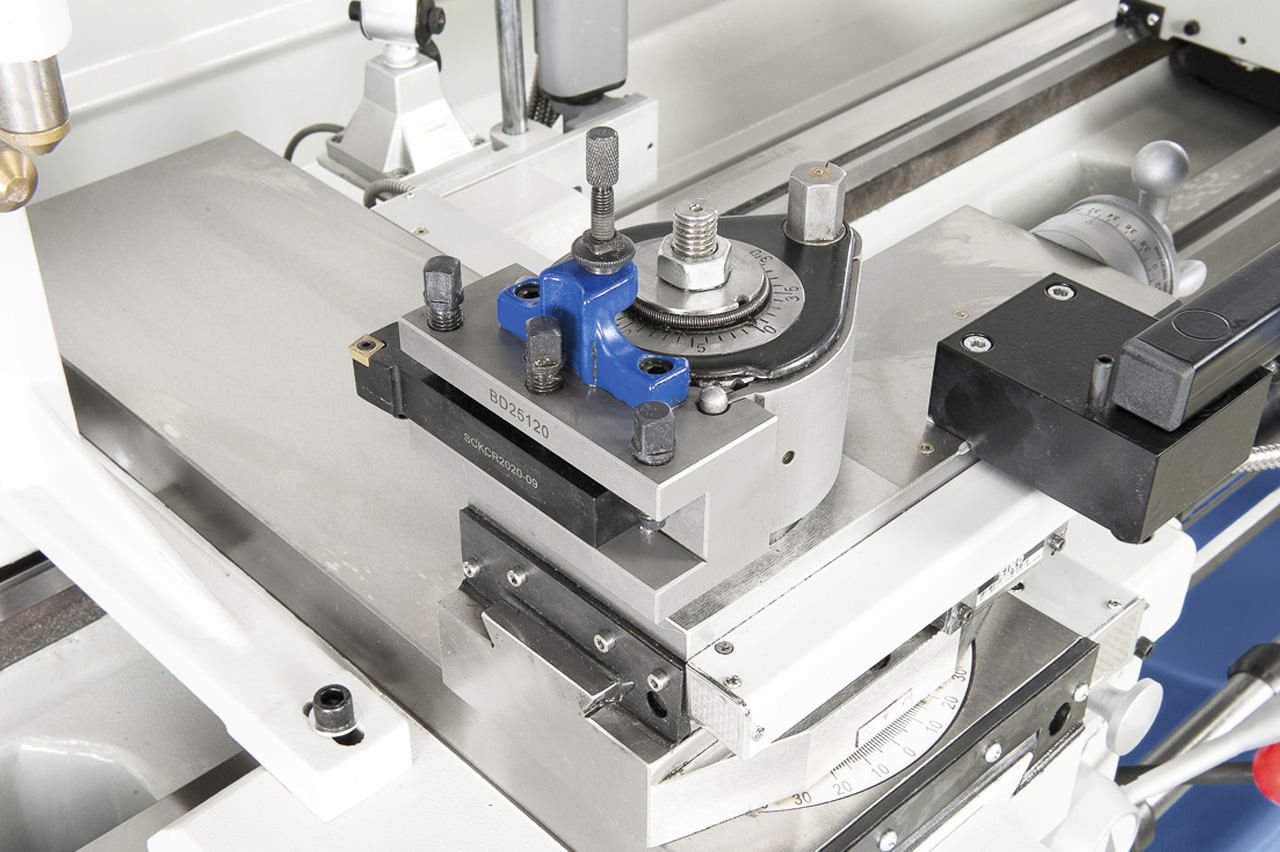

  • Vierfachstahlhalter
  • Schutzeinrichtung bei Vierfachstahlhalter
  • Mikrometer-Längsanschlag
  • Rutschkupplung
  • Revolveranschlag mit Feineinstellung
  • Gewindeuhr
  • Motor mit Magnetbremse nach CE-Norm
  • Fußpedal mit Bremsfunktion nach CE
  • Erstbefüllung mit Shell Tellus 46
  • LED-Maschinenleuchte

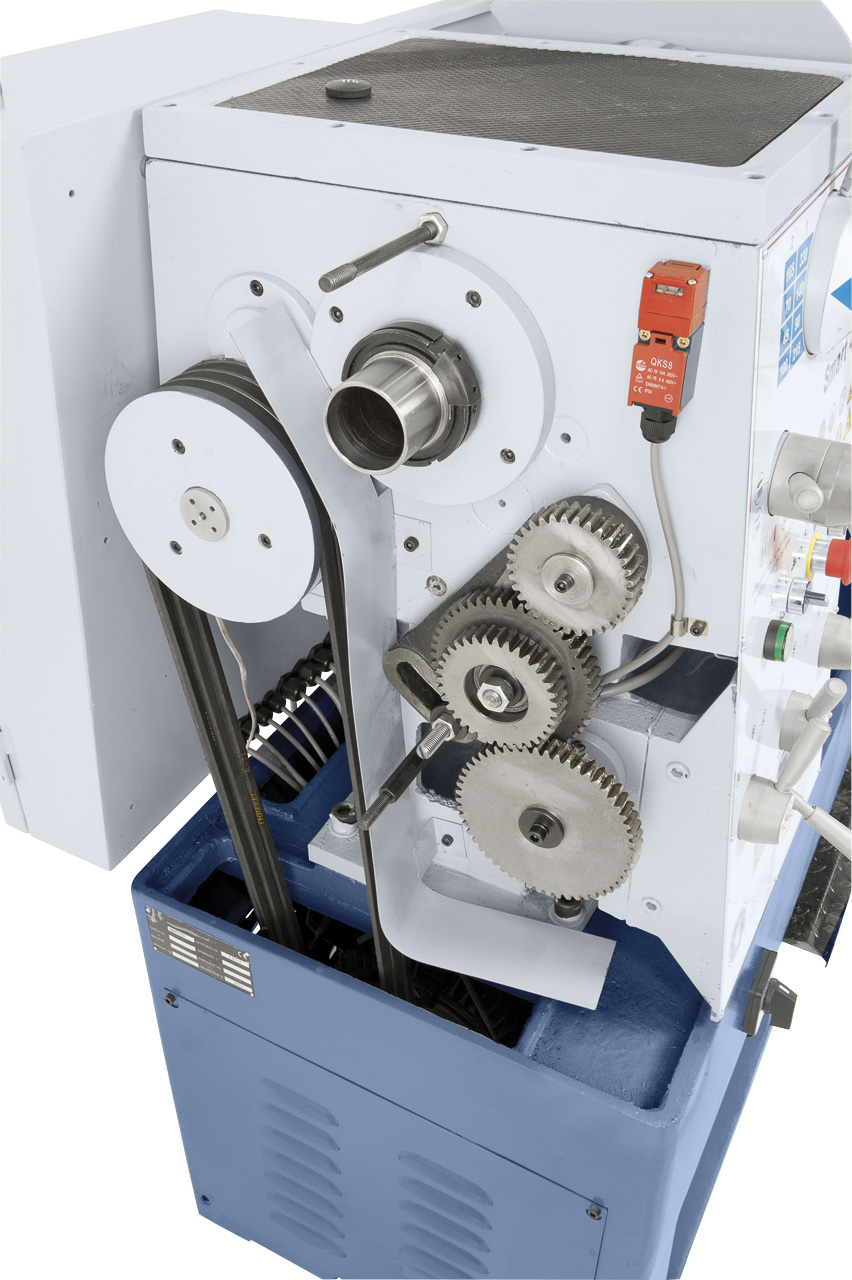

  • Wechselräder
  • Reduzierhülse
  • 2 Zentrierspitzen
  • Spänerückwand
  • Bedienungswerkzeug
(-27,49 € gespart)

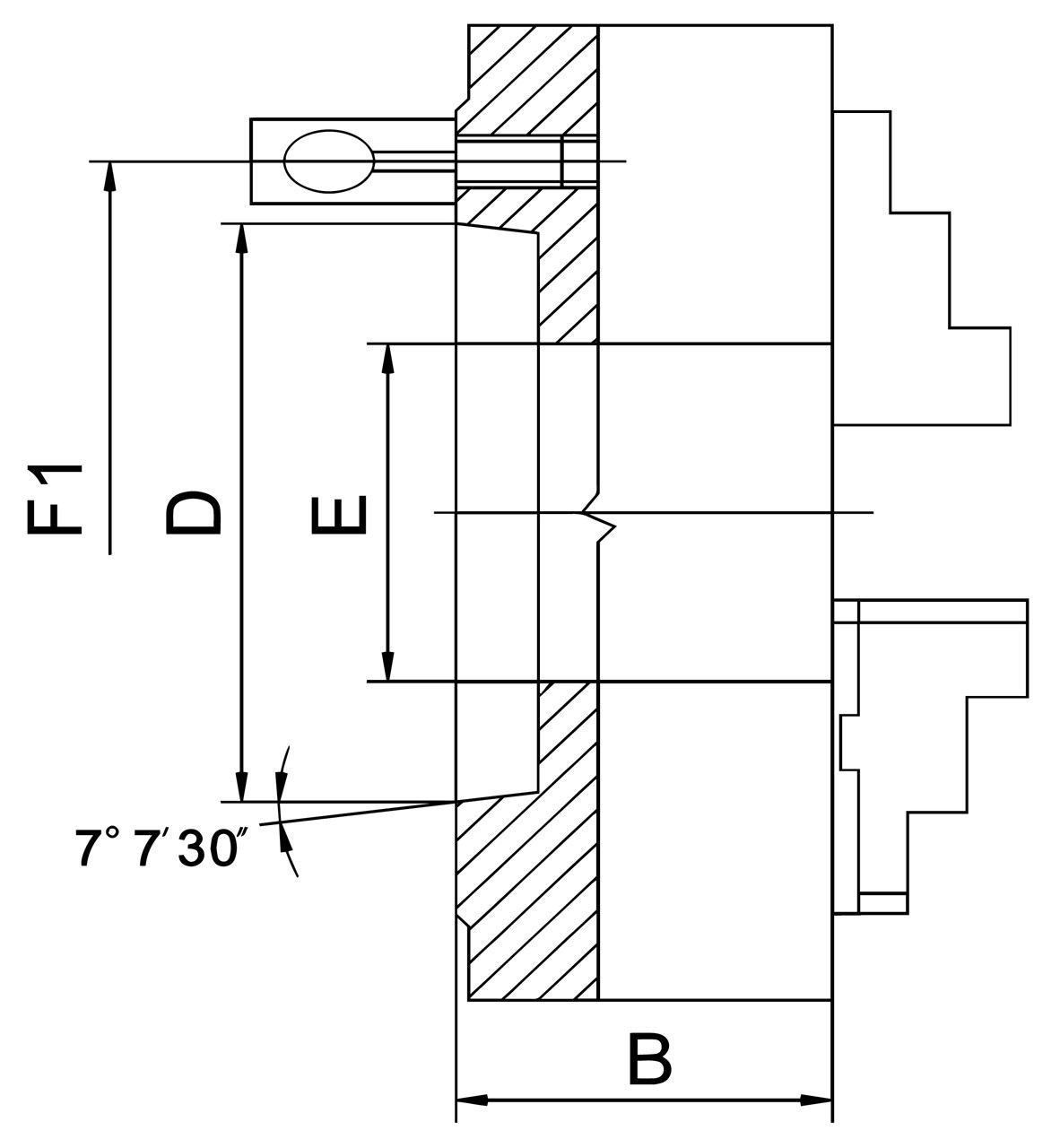

Bernardo 4-Backenfutter aus Guss Standard-4-Backenfutter DK12-200/D6
