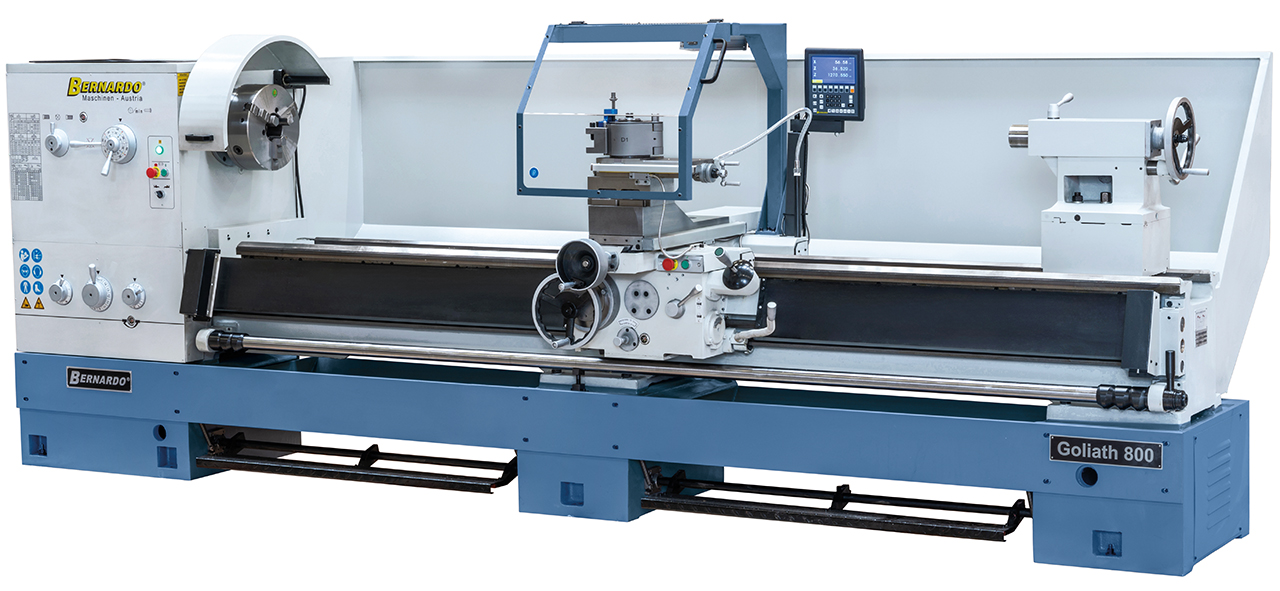

Bernardo Universaldrehmaschinen Produktionsdrehmaschine Goliath 800 x 1000 inkl. 3-Achs-Digitalanzeige *
Produktinformationen "Bernardo Universaldrehmaschinen Produktionsdrehmaschine Goliath 800 x 1000 inkl. 3-Achs-Digitalanzeige *"
Die Produktionsdrehmaschine Goliath 800 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Digitalanzeige, Schnellwechselstahlhalter,….) wodurch diese Maschine universell einsetzbar ist.
Bernardo Technische Daten
|
Spitzenweite |
1000 mm |
|
Spitzenhöhe |
420 mm |
|
Umlaufdurchmesser über Bett |
840 mm |
|
Umlaufdurchmesser über Kröpfung* |
1060 mm |
|
Umlaufdurchmesser über Planschlitten |
280 mm |
|
Bettbreite |
400 mm |
|
Spindelbohrung |
105 mm |
|
Spindelaufnahme |
DIN 55029, D1-8 |
|
Drehzahlbereich |
(16) 36 - 1600 U/min |
|
Bereich Längsvorschübe |
(65) 0,063 - 2,52 mm/U |
|
Bereich Planvorschübe |
(65) 0,027 - 1,07 mm/U |
|
Metrische Gewinde |
(18) 0,5 - 7 mm |
|
Zollgewinde |
(26) 2 - 28 Gg/1“ |
|
Pinolendurchmesser |
75 mm |
|
Pinolenweg |
150 mm |
|
Pinolenaufnahme |
MK 5 |
|
Motorleistung |
9,0 kW (12,0 PS) |
|
Maschinenabmessung (B x T x H) |
2500 x 1520 x 1650 mm |
|
Gewicht ca. |
3570 kg |
* Bettlänge herausnehmbar: 200 mm
Bernardo Funktionen
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, …
- Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung

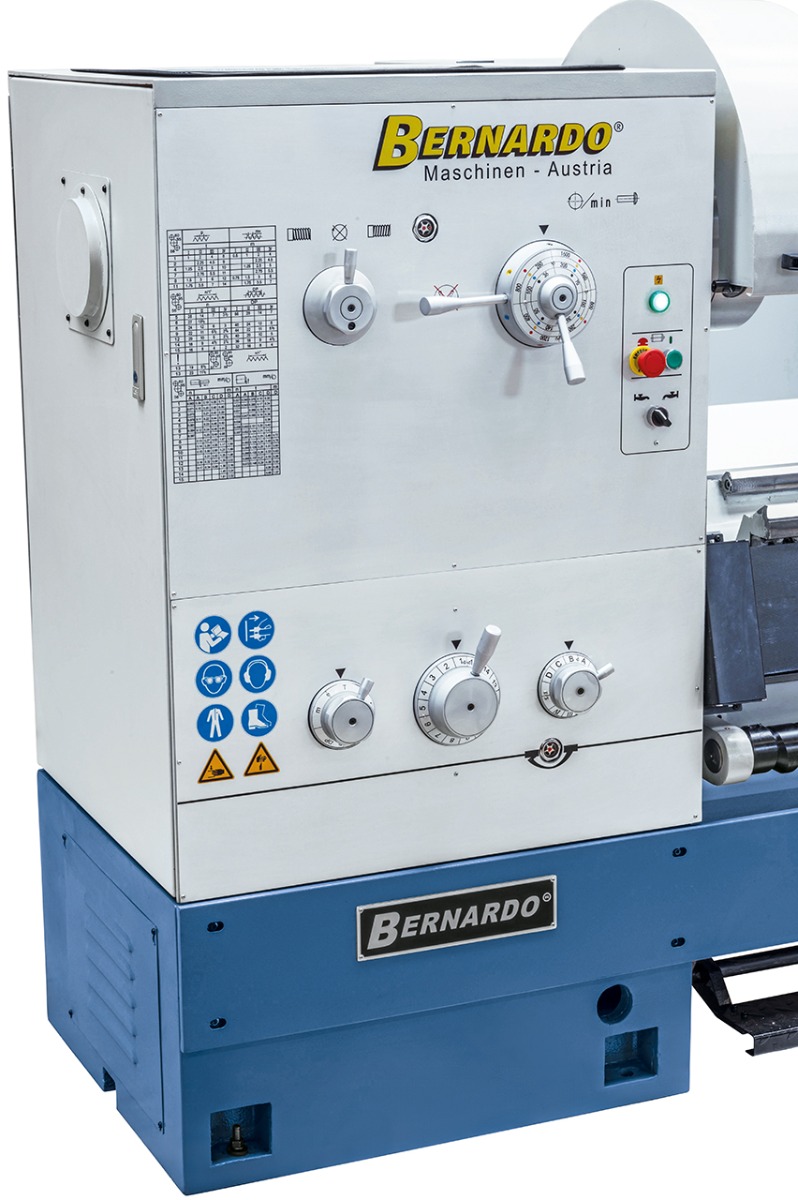

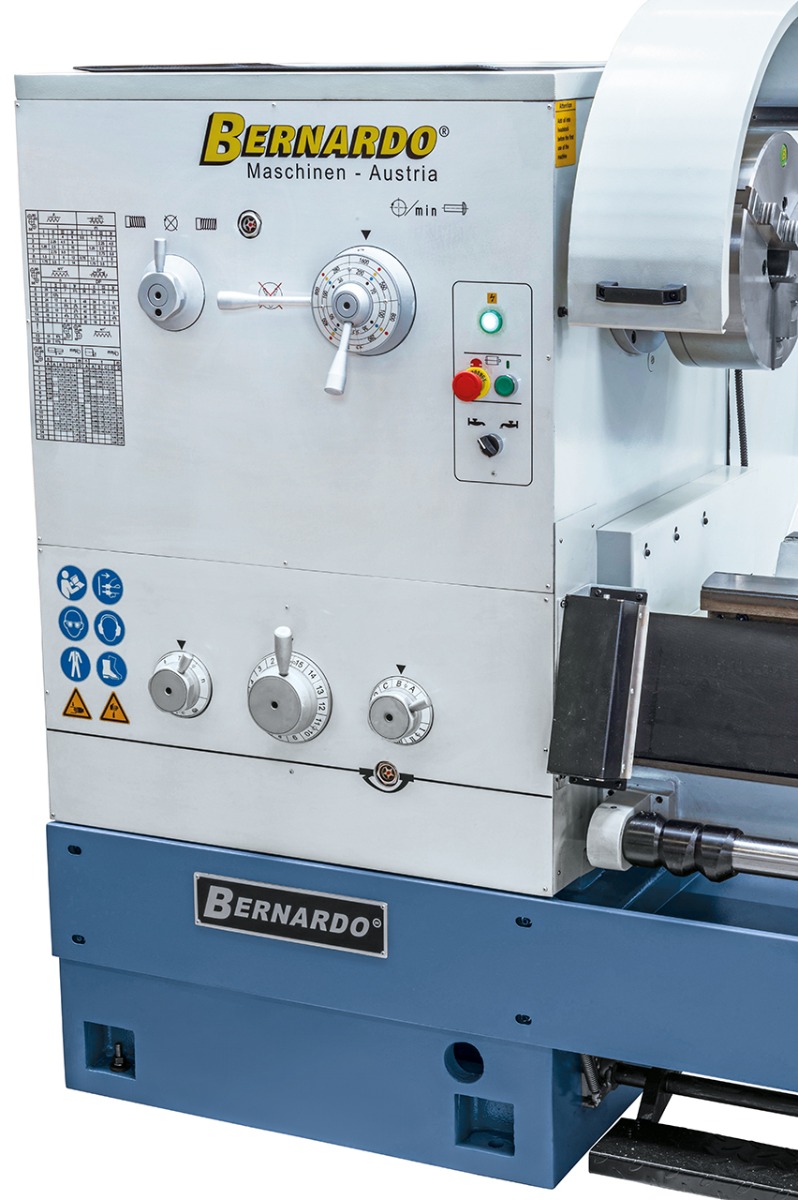

- Zentrale, handliche Schaltung für Vorschübe und Gewinde, mit Leit- und Zugspindel
- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten

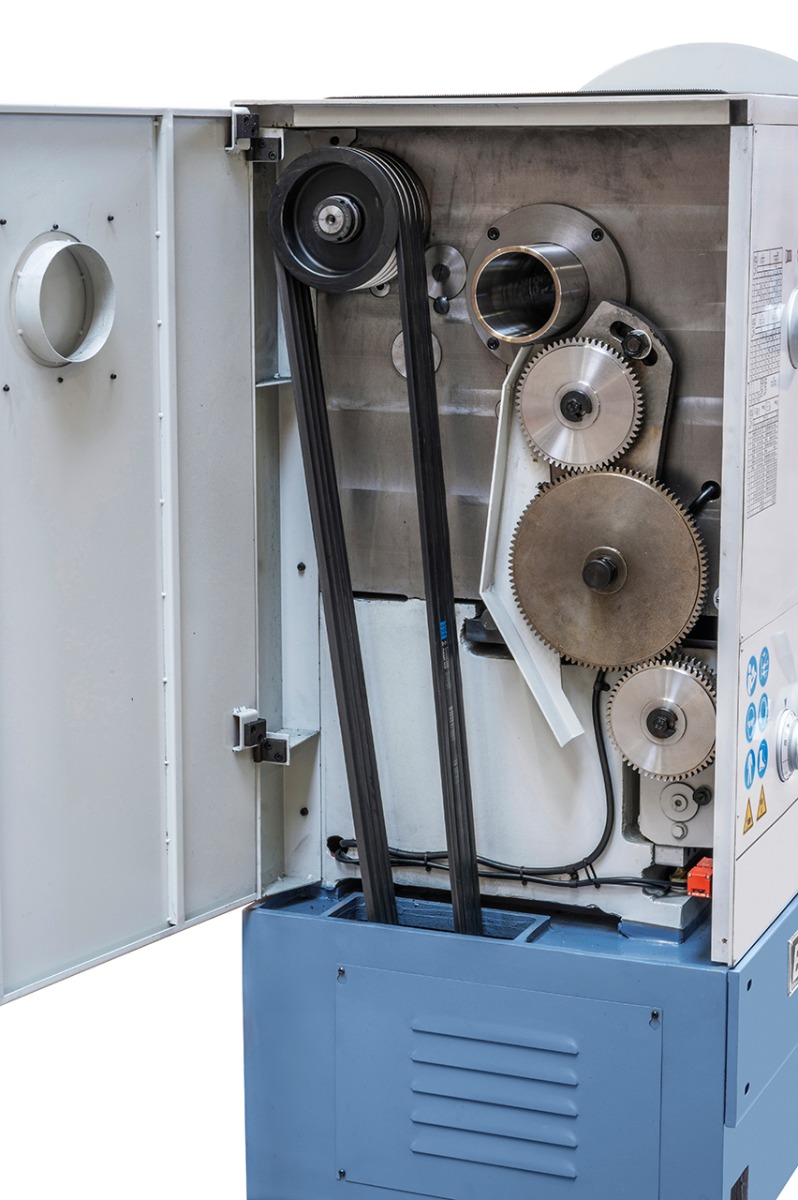

- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

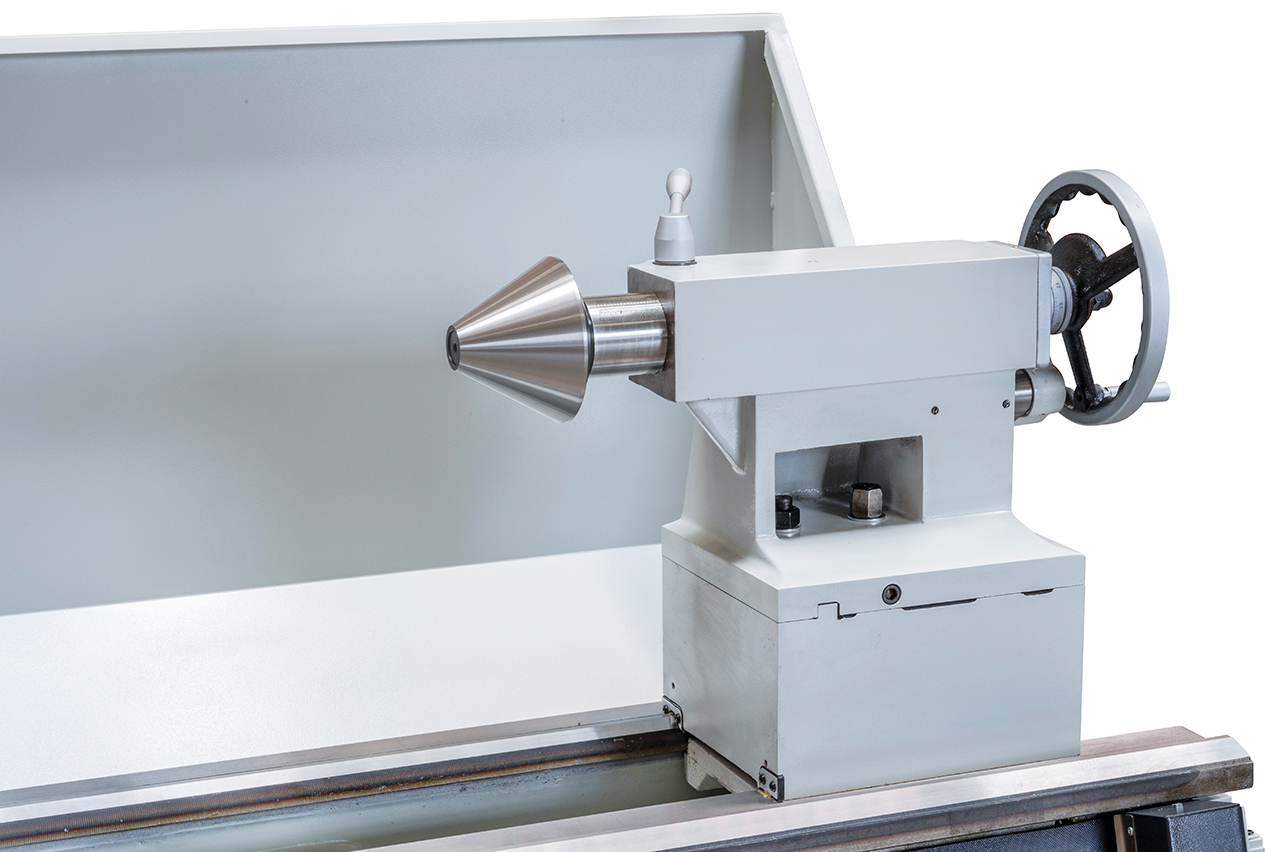

- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Beste Zerspannungsleistung auch beim Plandrehen
Bernardo Lieferumgang
- Rutschkupplung
- Eilgang längs und plan

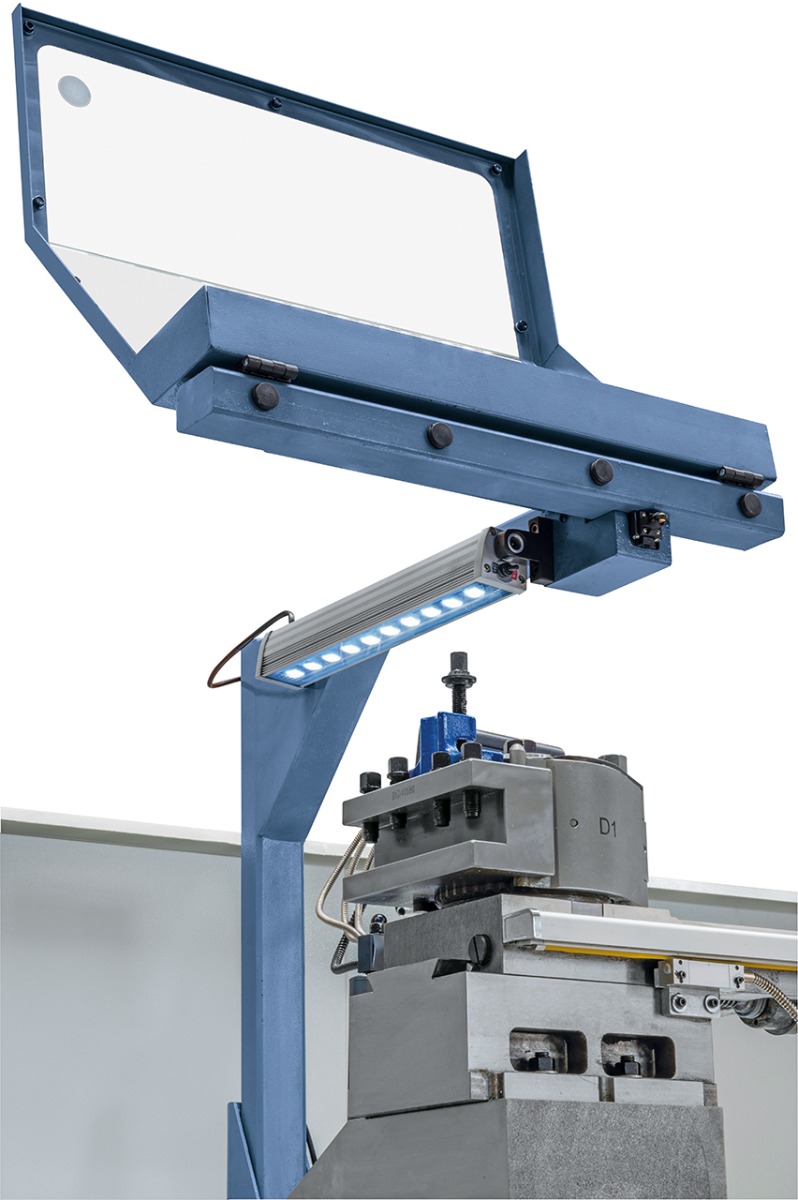

- LED-Maschinenleuchte

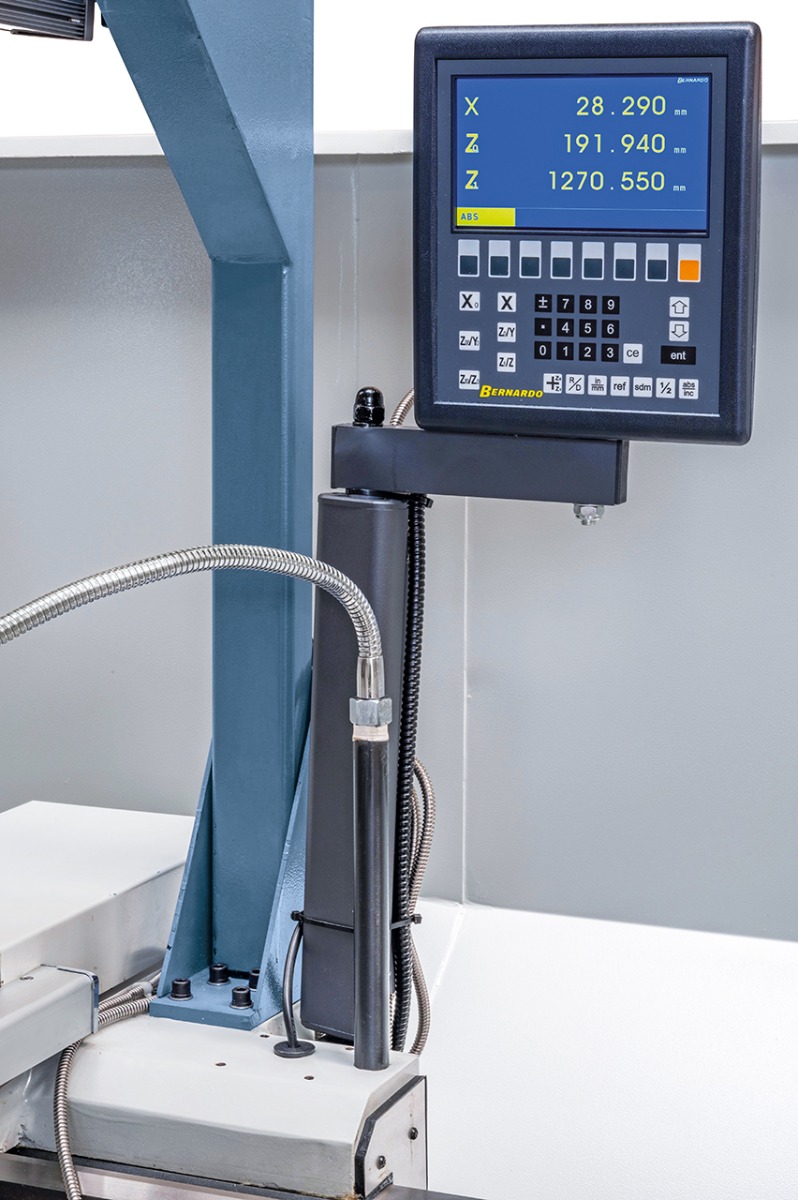

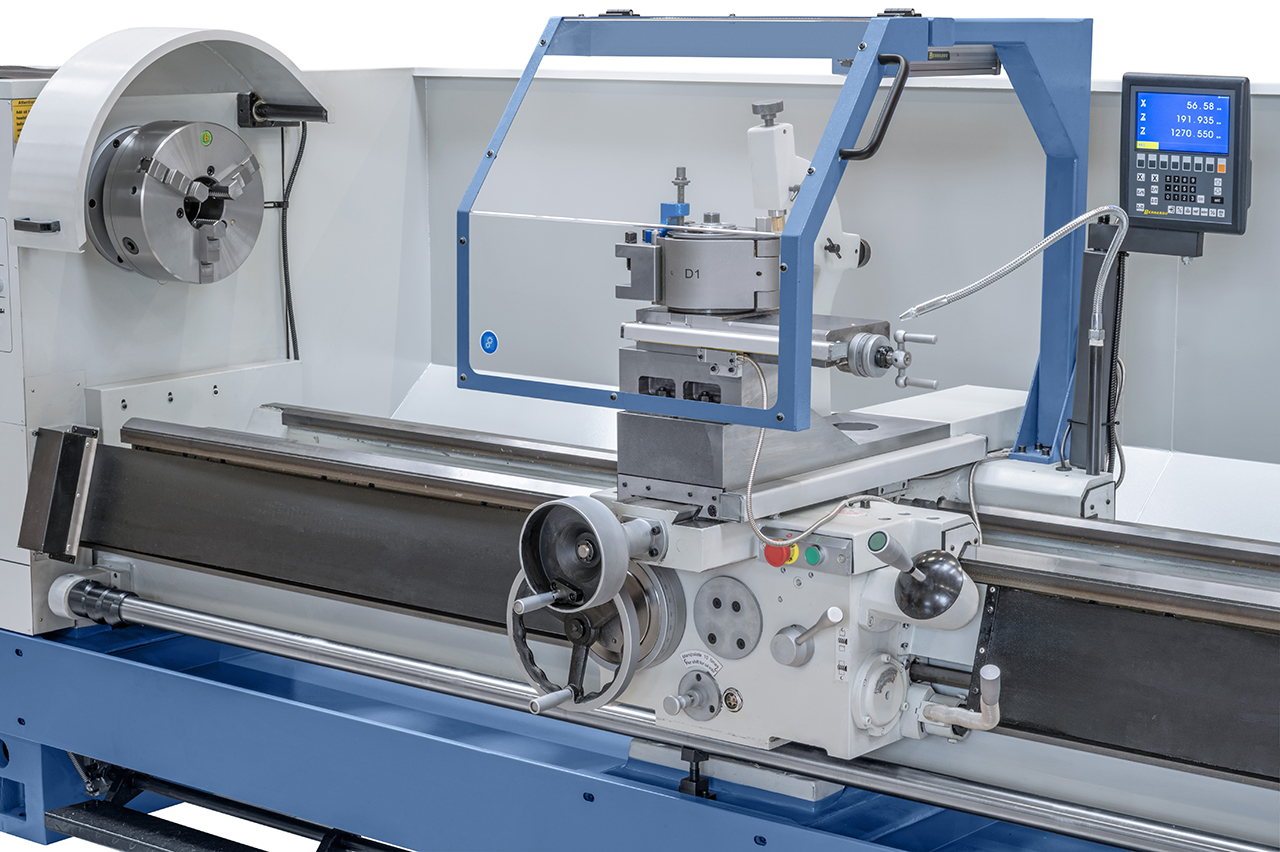

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

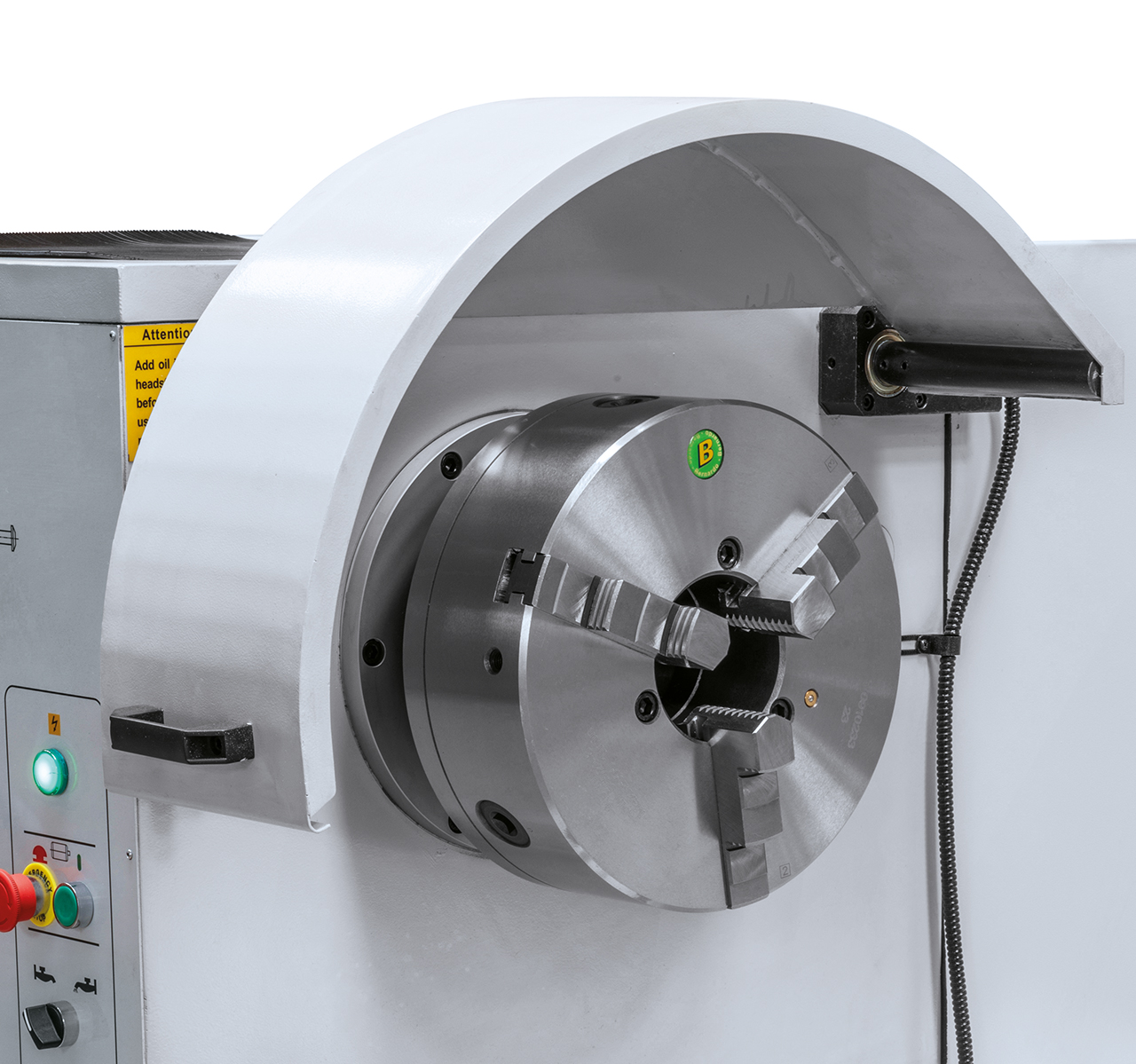

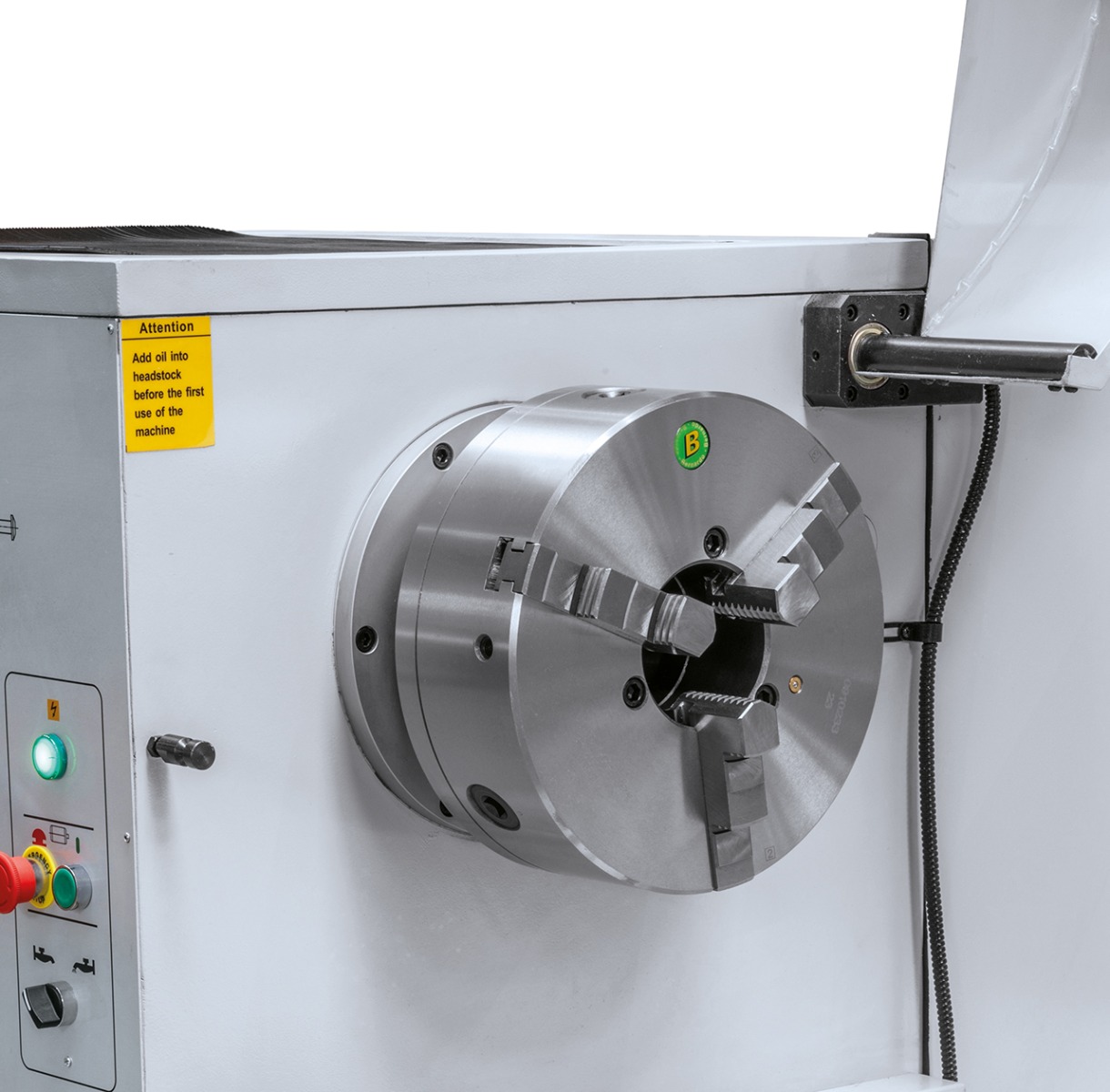

- 3-Backenfutter PS3-315 mm / D8

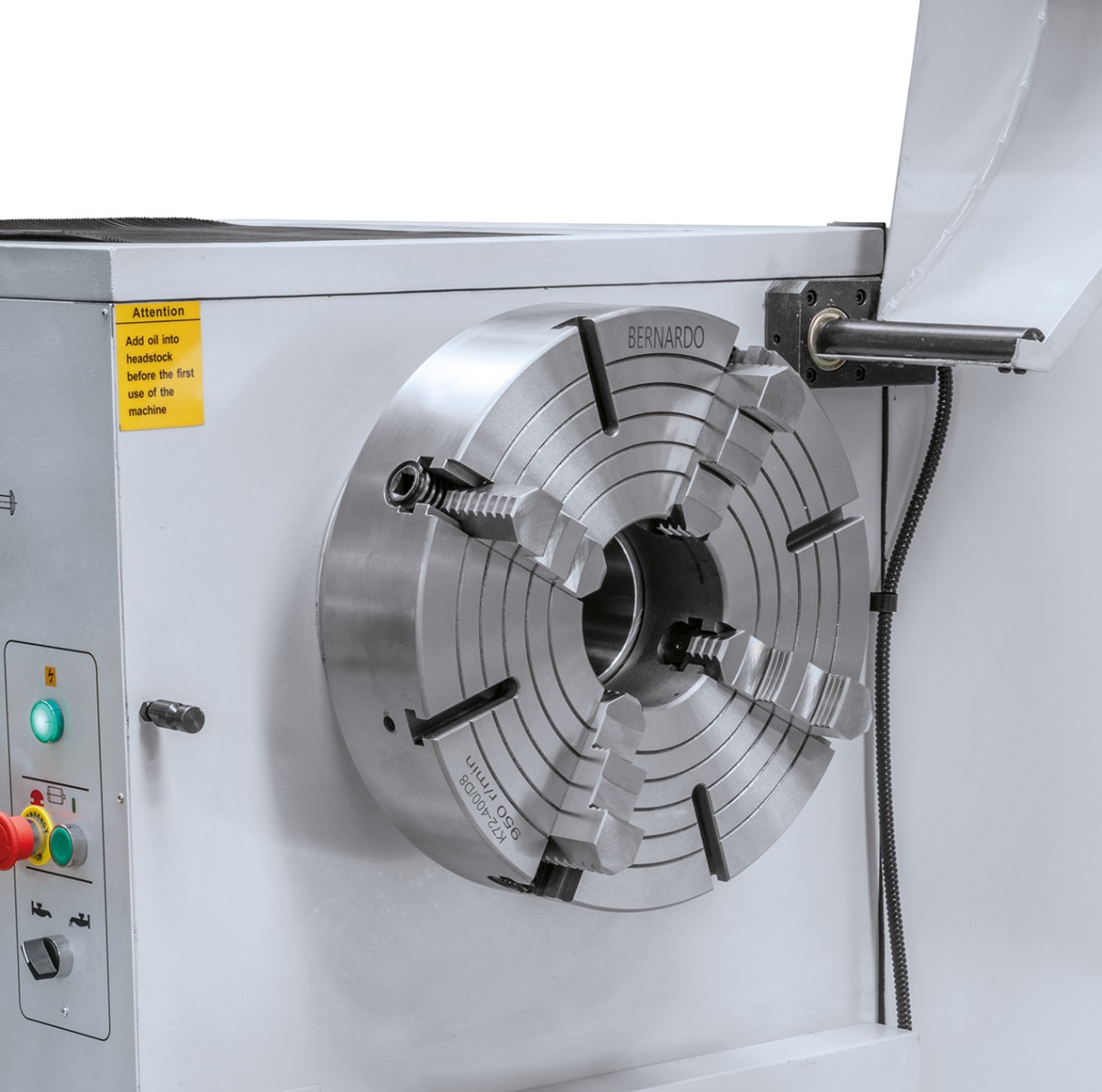

- Aufspannscheibe 630 mm

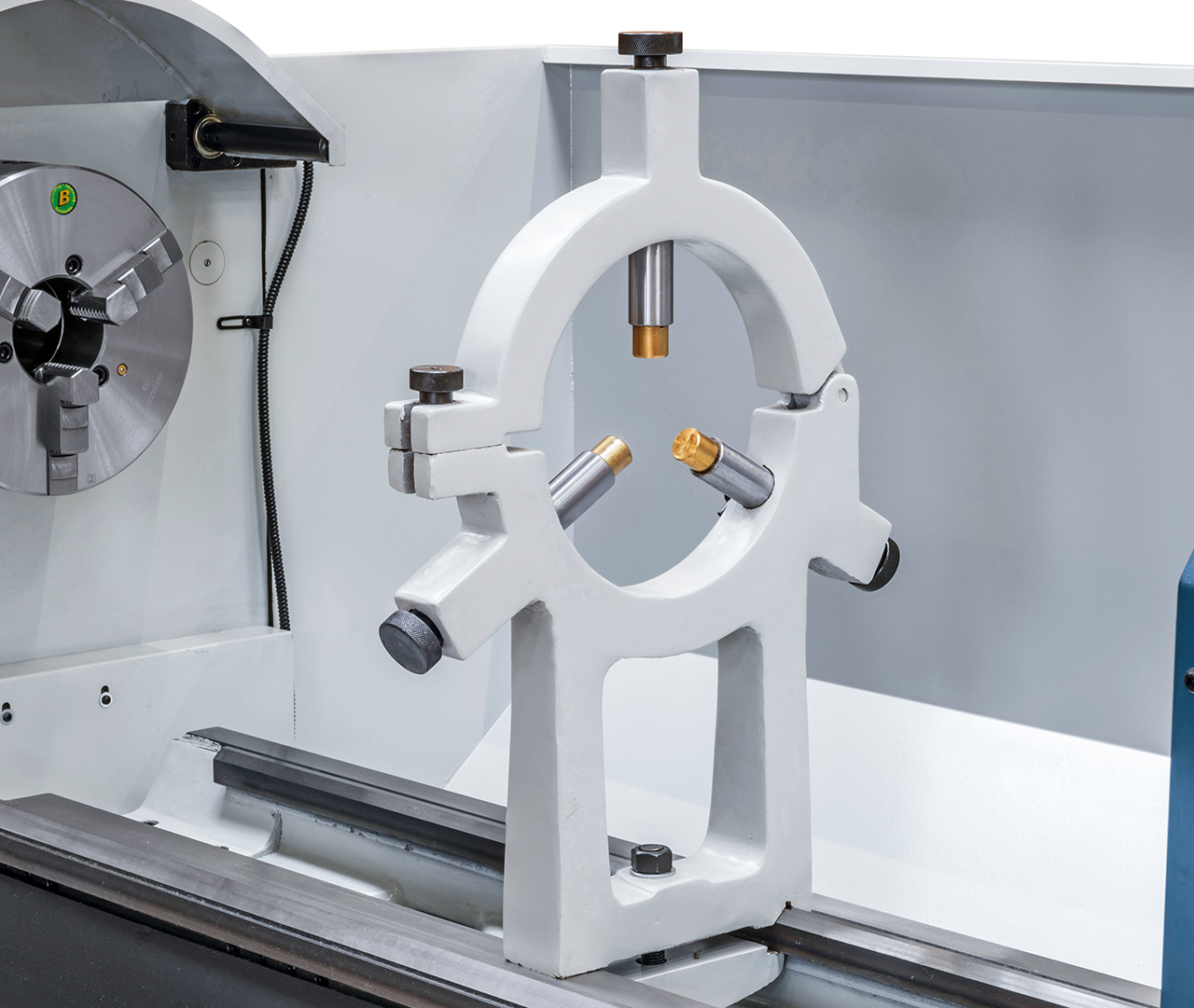

- Feststehende Lünette - Durchlass diam. max. 260 mm
- Mitlaufende Lünette - Durchlass diam. max. 110 mm
- 1 Zentrierspitze / 1 Mitlaufende Körnerspitze
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung

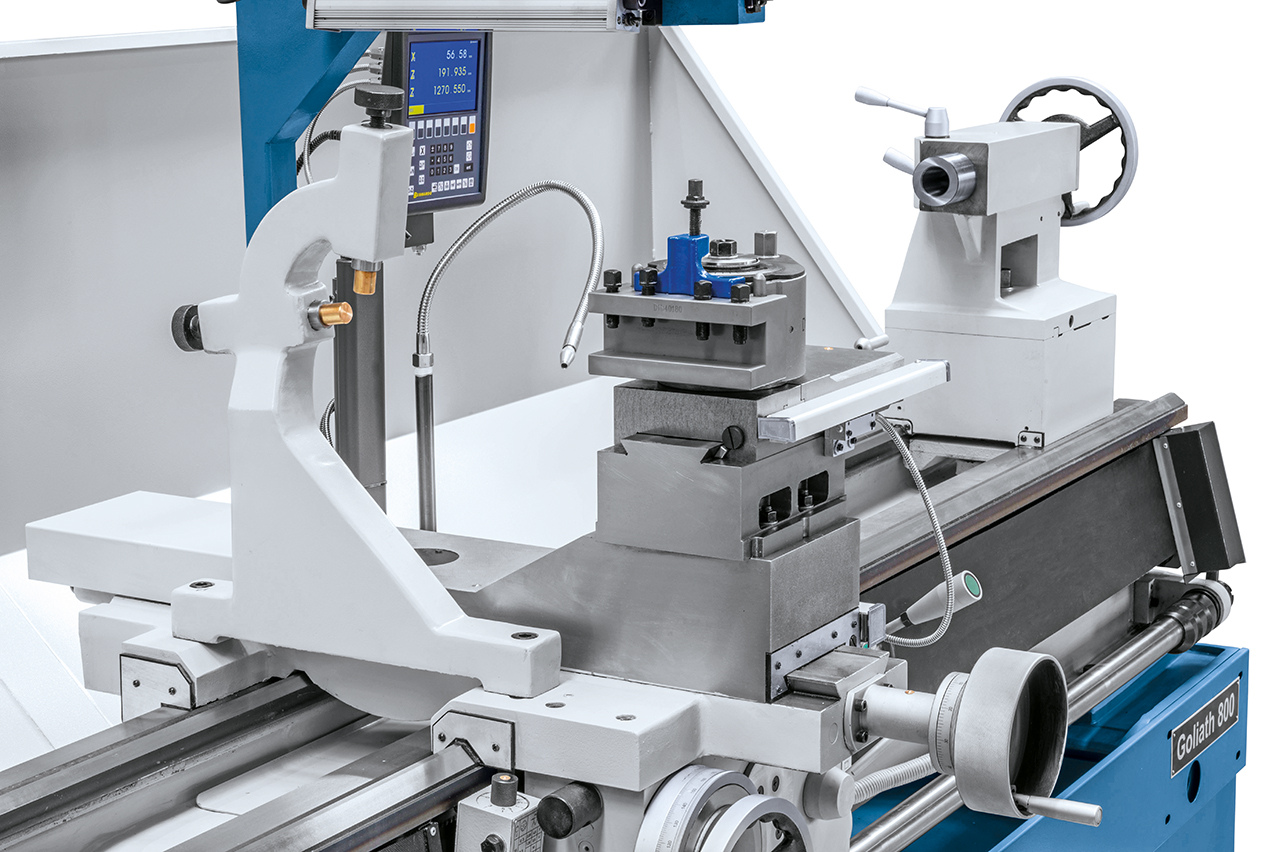

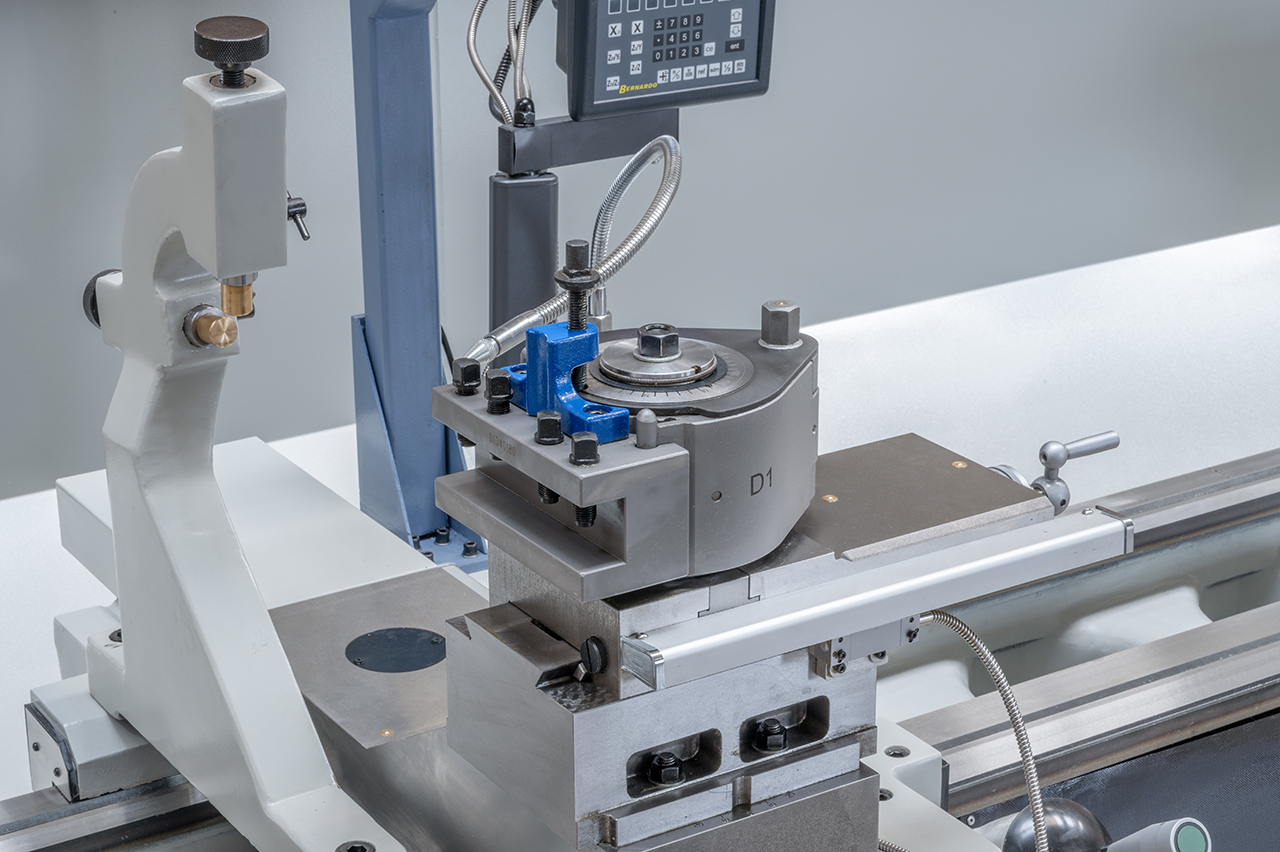

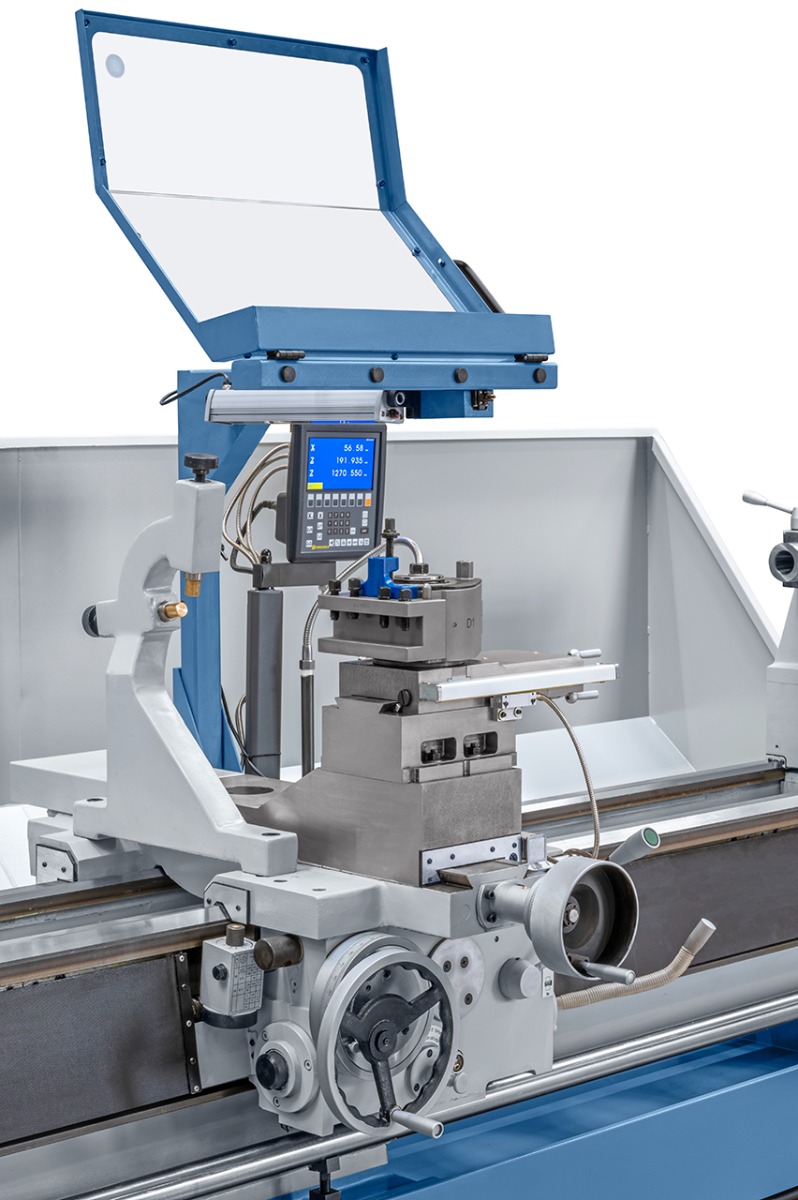

- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Reduzierhülse
- Spänerückwand
- Bedienwerkzeug
