20.962,56 €*
% 22.300,60 €* (6% gespart)Sofort verfügbar, Lieferzeit: 3-8 Tage

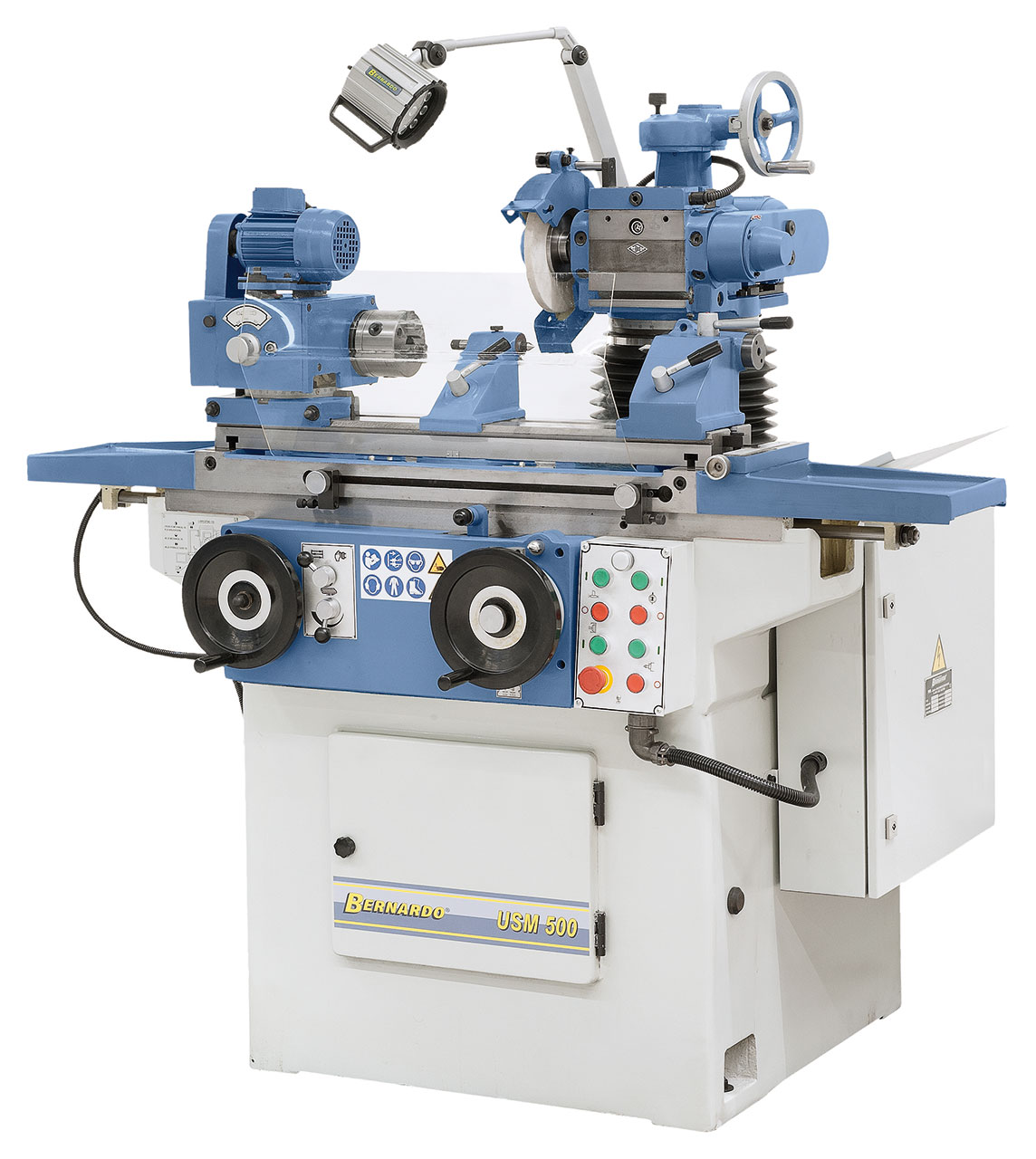

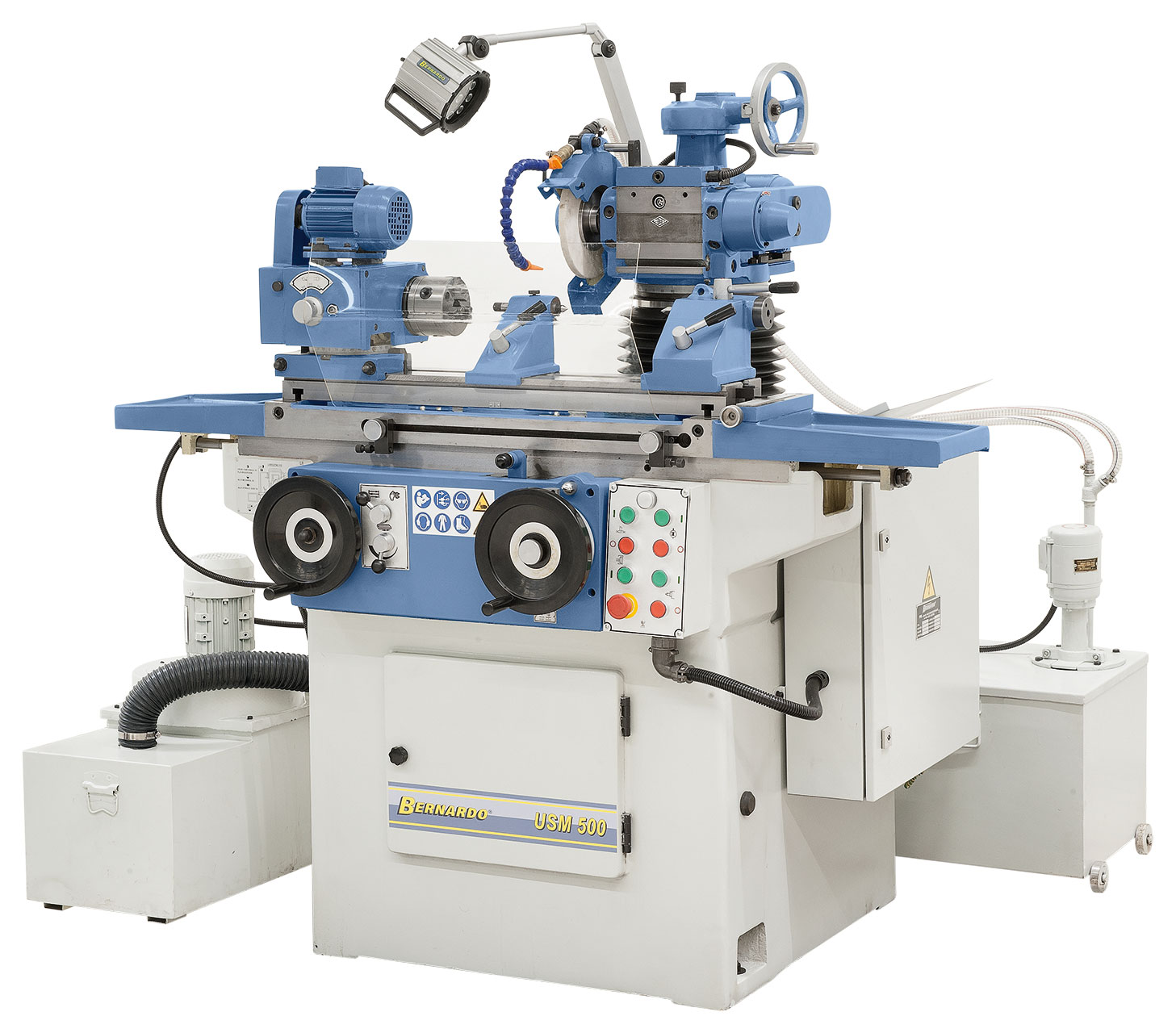

Die Universalschleifmaschine USM 500 bietet dem professionellen Anwender ein Höchstmaß an Einsatzmöglichkeiten auf kleinstem Raum. Der Bedienkomfort durch die umfangreiche Grundausstattung lässt keine Wünsche offen und gewährleistet ein Maximum an Leistung.
Bernardo Technische Daten
Max. Werkzeugdurchmesser |
200 mm |
Spitzenweite |
500 mm |

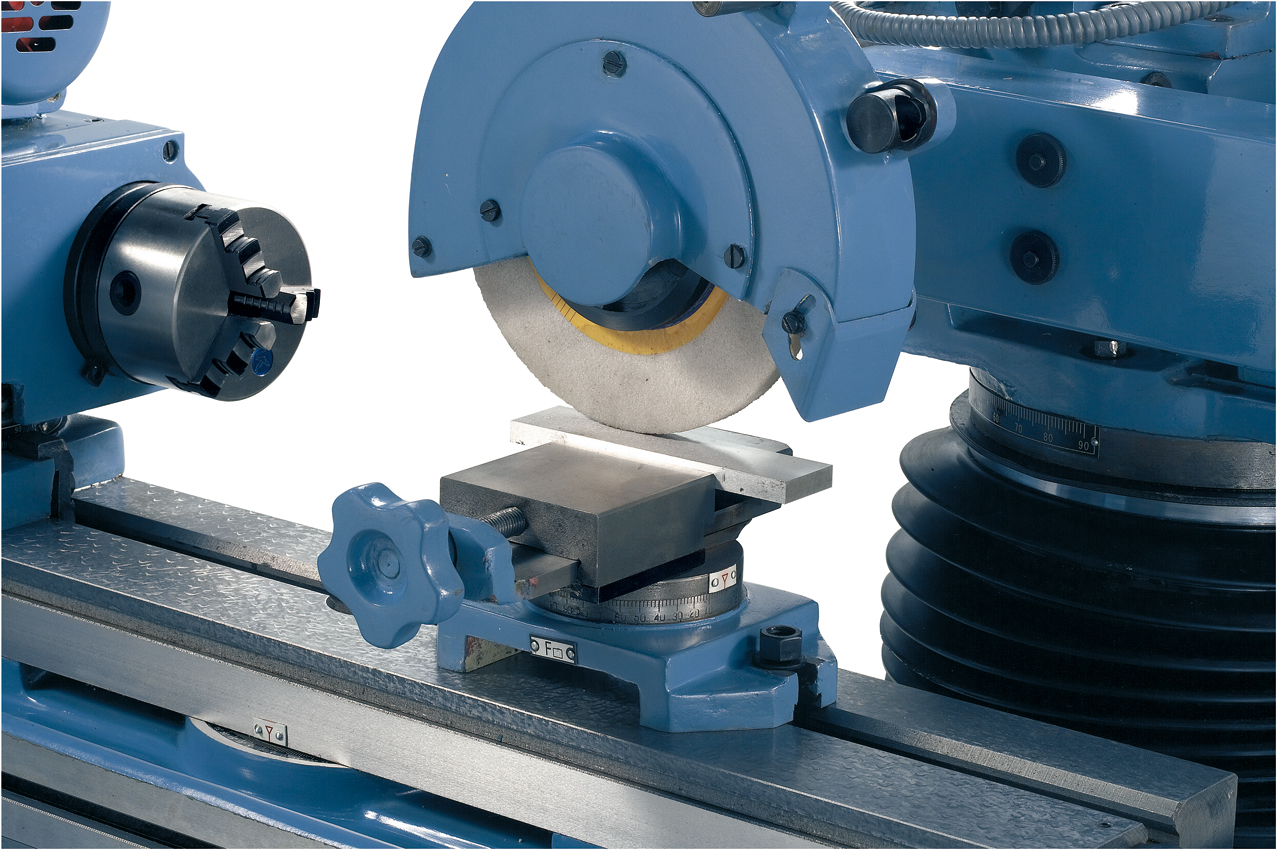

Flachschleifen |
200 x 50 mm |

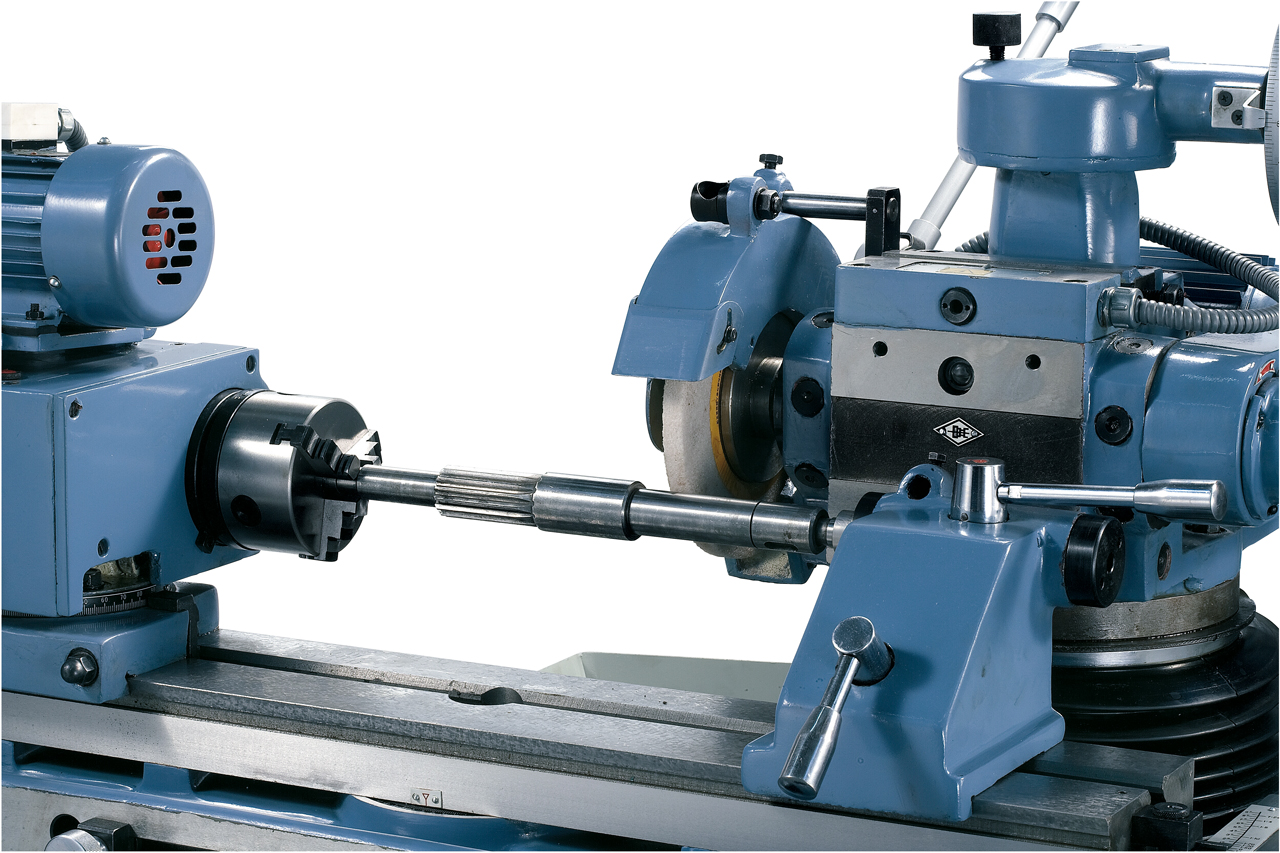

Außenschleifmaße |
Ø 5 - 50 x 400 mm |

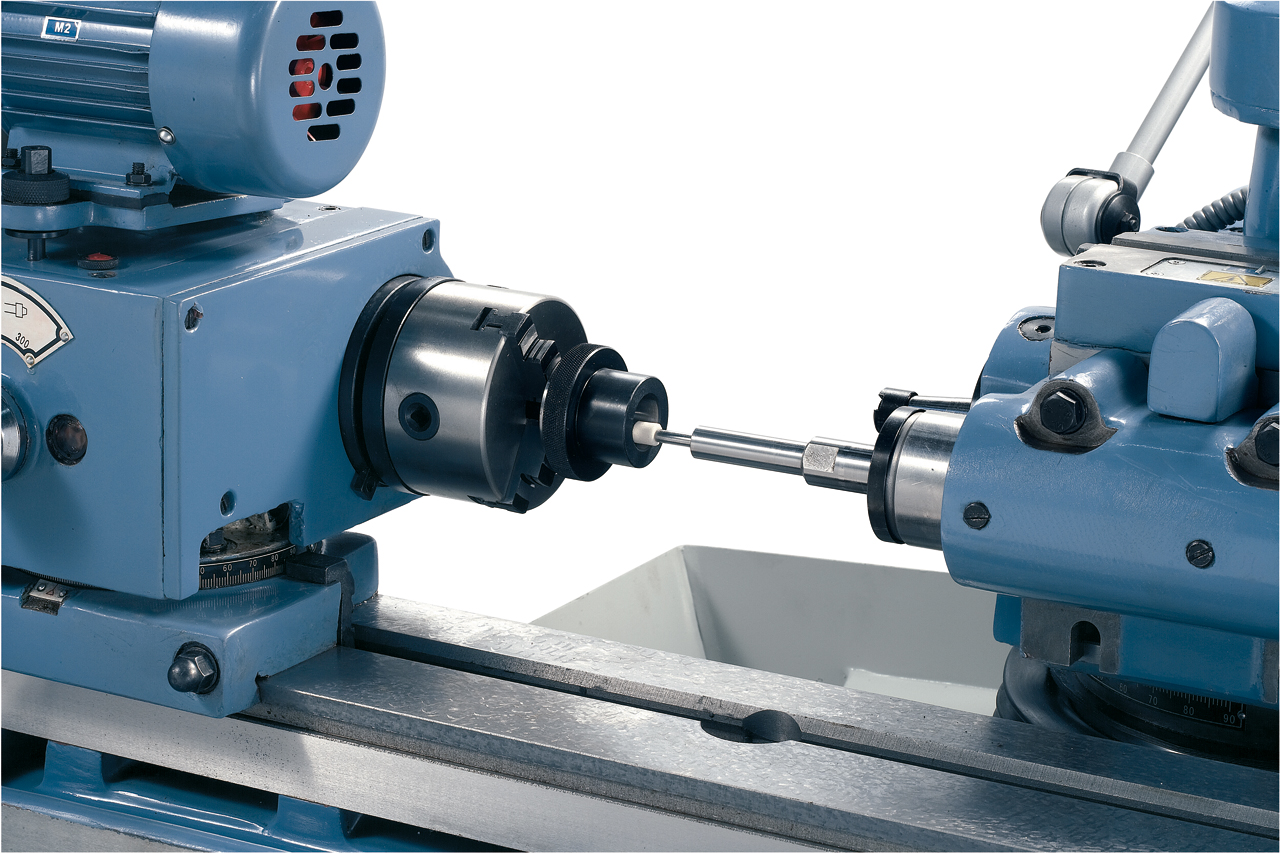

Innenschleifmaße |
Ø 10 - 50 x 75 mm |
Max. Werkstückgewicht |
10 kg |
Werkstückspindelkopf |
|
Schwenkbereich |
-90° bis +90° |
Drehzahl |
110 / 200 / 300 U/min |
Werkzeugaufnahme |
MK 2 |
Durchmesser Backenfutter |
100 mm |
Schleifkopf |
|
Schwenkbereich |
-100° bis +100° |
Verfahrweg |
|
Quer |
230 mm |
Vertikal |
210 mm |
Skalenteilung vertikal |
0,01 mm |
Vertikalzustellung je Handradumdrehung |
2 mm/U |
Skalenteilung |
0,02 mm |
Querverstellung je Handradumdrehung |
2 / 4 mm/U |
Schleifscheibe |
200 x 20 x 75 mm |
Drehzahl |
2500 U/min |
Drehzahl Innenschleifspindel |
13500 U/min |
Schleifstifte |
Ø 26 x 20 x 6 mm |
|
Ø 10 x 10 x 3 mm |
Arbeitstisch |
|
Max. Verfahrweg |
480 mm |
Hydraulischer Längsvorschub |
0,01 - 6 m/min |
Tischschwenkbereich |
-45° bis +45° |
Reitstock Pinolenaufnahme |
MK 2 |
Pinolenweg |
15 mm |
Motorleistung gesamt |
2,5 kW |
Motorleistung Schleifscheibe |
1,1 kW |
Abmessungen (L x B x H)* |
1500 x 1150 x 1400 mm |
Gewicht ca. |
1300 kg |
* ohne Absaugung und Kühlmittel
Bernardo Lieferumgang
- Kühlmitteleinrichtung
- Absauganlage
- Schutzeinrichtung
- Teilkopf
- 4 Stk. Schleifscheiben
- 3-Backenfutter 100 mm
- Linker und rechter Reitstock
- Zentrierspitze
- Halbe Zentrierspitze
- Auswuchtstand
- Spindelverlängerung
- Schraubstock zum Flachschleifen
- Innenschleifeinrichtung mit 2 Schleifstiften
- 5 Mitnehmer
- Abrichter
- Zentralschmierung
