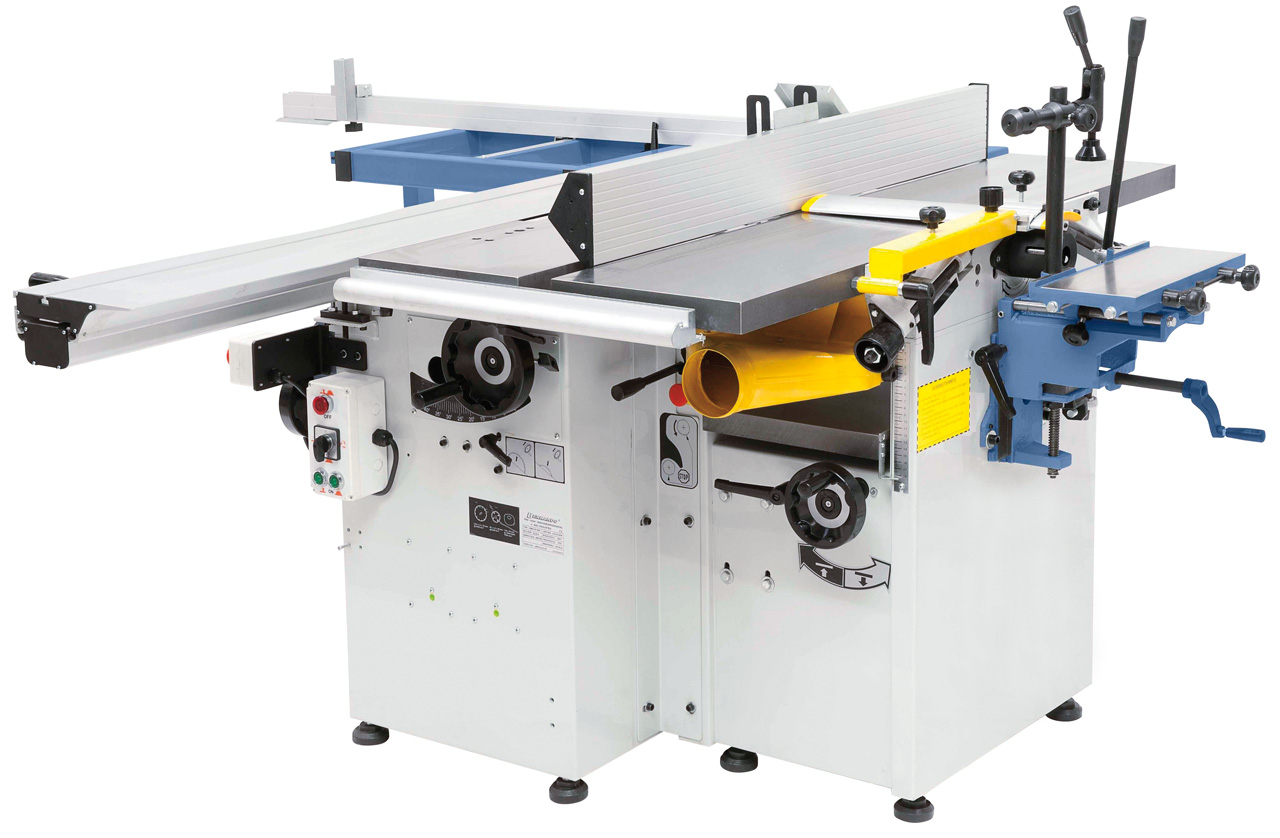

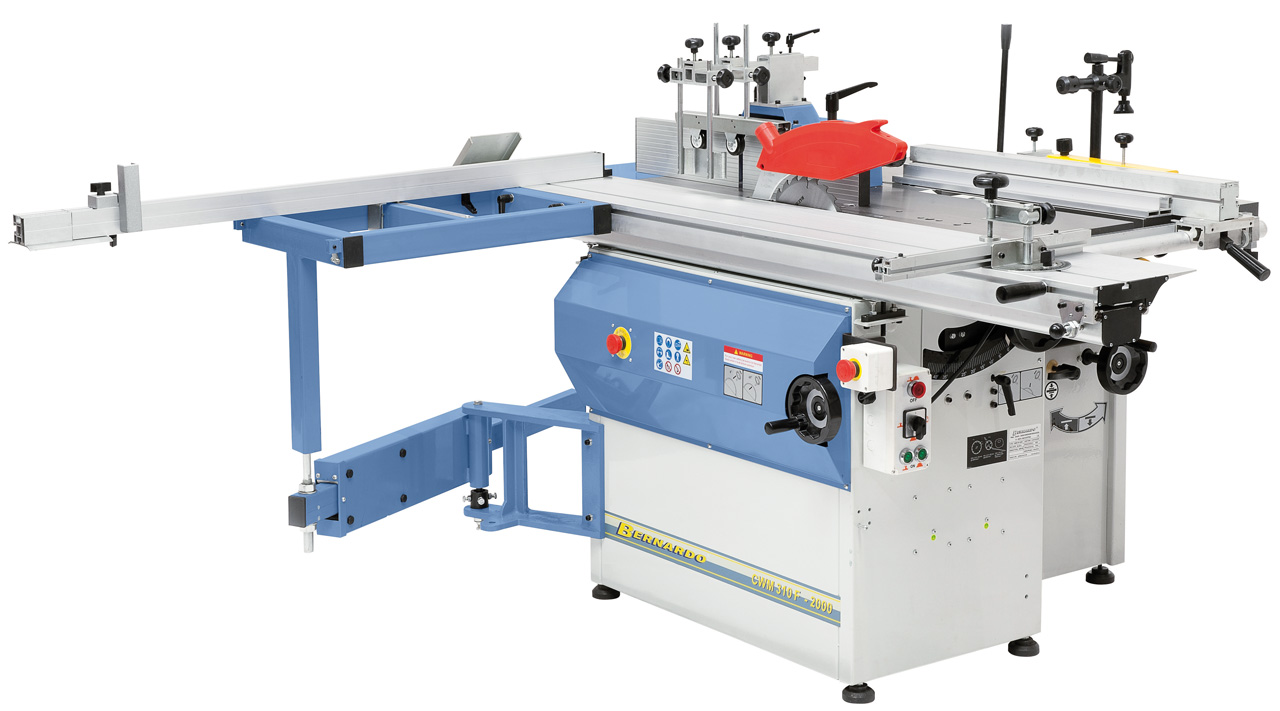

Die Universal-Kombinationsmaschine CWM 310 F bietet dem Anwender durch die vielfältigen Einsatzmöglichkeiten ein optimales Preis-Leistungsverhältnis. Der Formattisch mit 2000 mm Länge, das serienmäßige Vorritzaggregat und die 3 Spindelgeschwindigkeiten sind weitere Argumente die für dieses Modell sprechen.
Bernardo Technische Daten
Abrichthobel |
|
Abrichtbreite |
310 mm |
Tischlänge |
1300 mm |
Tischhöhe |
835 mm |
Hobelwellendrehzahl |
4000 U/min |
Hobelmesser |
3 Stk. |
Hobelwellendurchmesser |
75 mm |
Abrichtanschlag |
1110 x 130 mm |
Abrichtanschlag schwenkbar |
90° bis 45° |
Max. Spanabnahme |
5 mm |
Motor-Abgabeleistung S1 100% |
2,2 kW (3,0 PS) |
Motor-Aufnahmeleistung S6 40% |
3,0 kW (4,0 PS) |

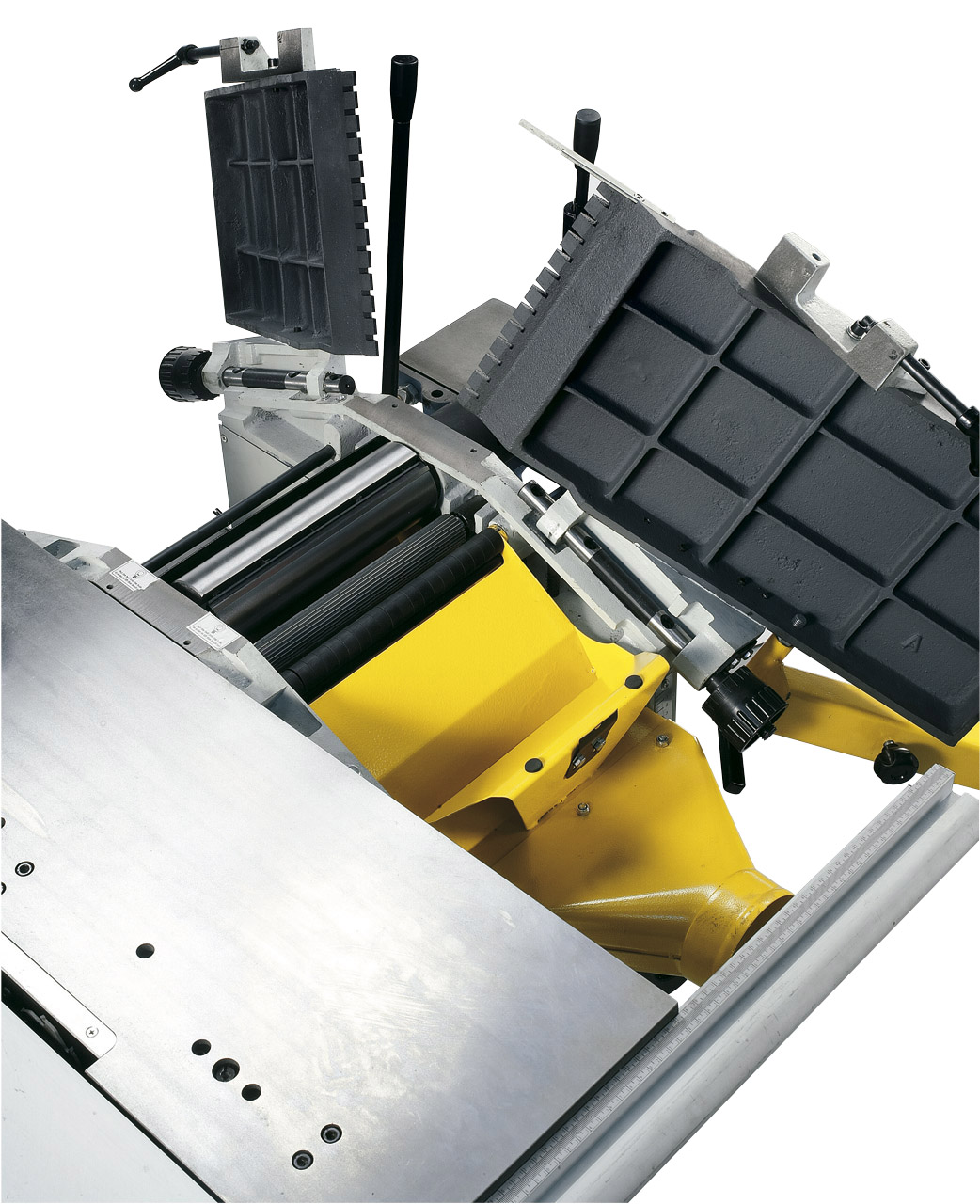

Dickenhobel |
|
Tischlänge |
600 mm |
Hobelbreite |
305 mm |
Dickendurchlass, min. / max. |
5 - 180 mm |
Max. Spanabnahme |
2,5 mm |
Vorschubgeschwindigkeit |
8 m/min |
Absauganschluss Ø |
100 mm |
Langlochbohreinrichtung |
|
Bohrtischgöße |
370 x 155 mm |
Westcott-Bohrfutter |
0 - 16 mm |
Max. Bohrtiefe |
90 mm |
Bohrbreite |
140 mm |
Höhenverstellung |
80 mm |
Kreissäge |
|
Tischabmessung |
1145 x 300 mm |
Tischhöhe |
835 mm |
Tischverlängerung |
240 x 300 mm |

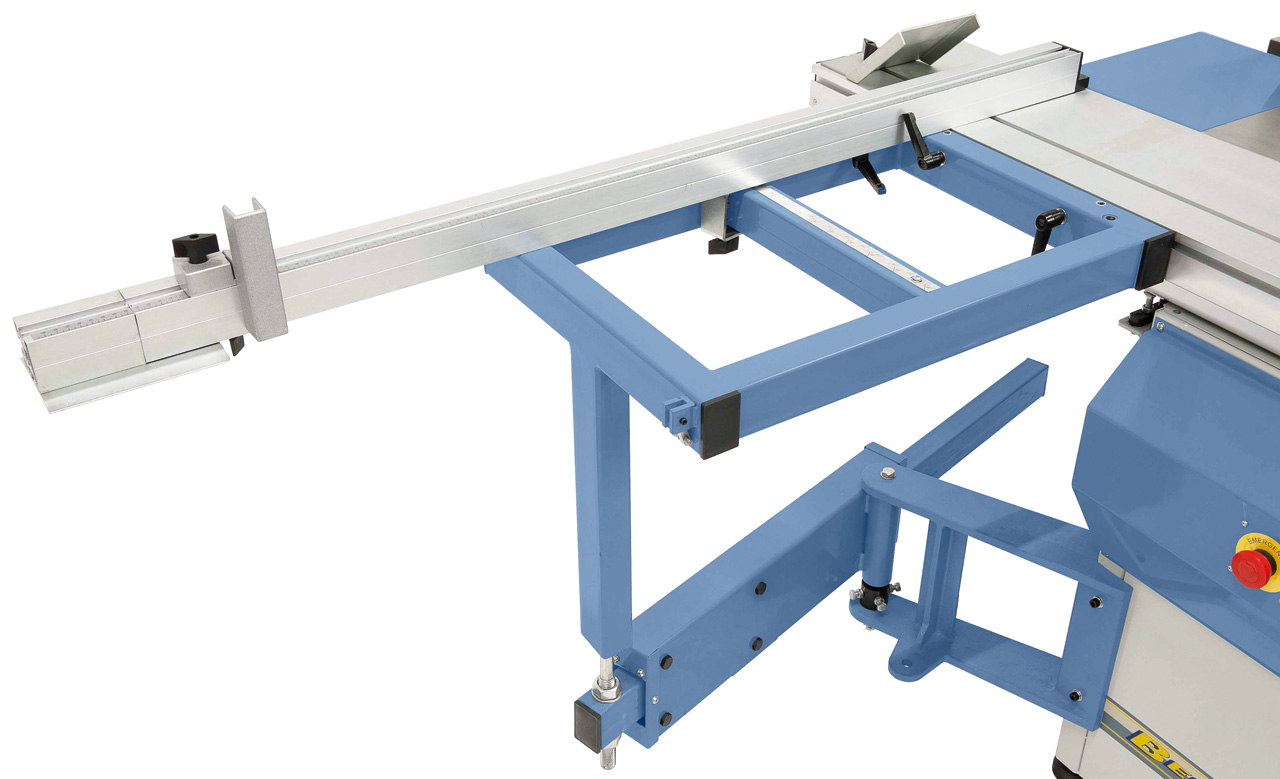

Auslegertisch |
600 x 415 mm |
Formattisch |
2000 x 240 mm |
Besäumlänge |
2240 mm |
Sägeblattdurchmesser max. |
250 x 30 mm |
Max. Schnitthöhe 90° / 45° |
60 / 50 mm |
Schnittbreite am Parallelanschlag |
520 mm |
Drehzahl Hauptsägeblatt |
4050 U/min |

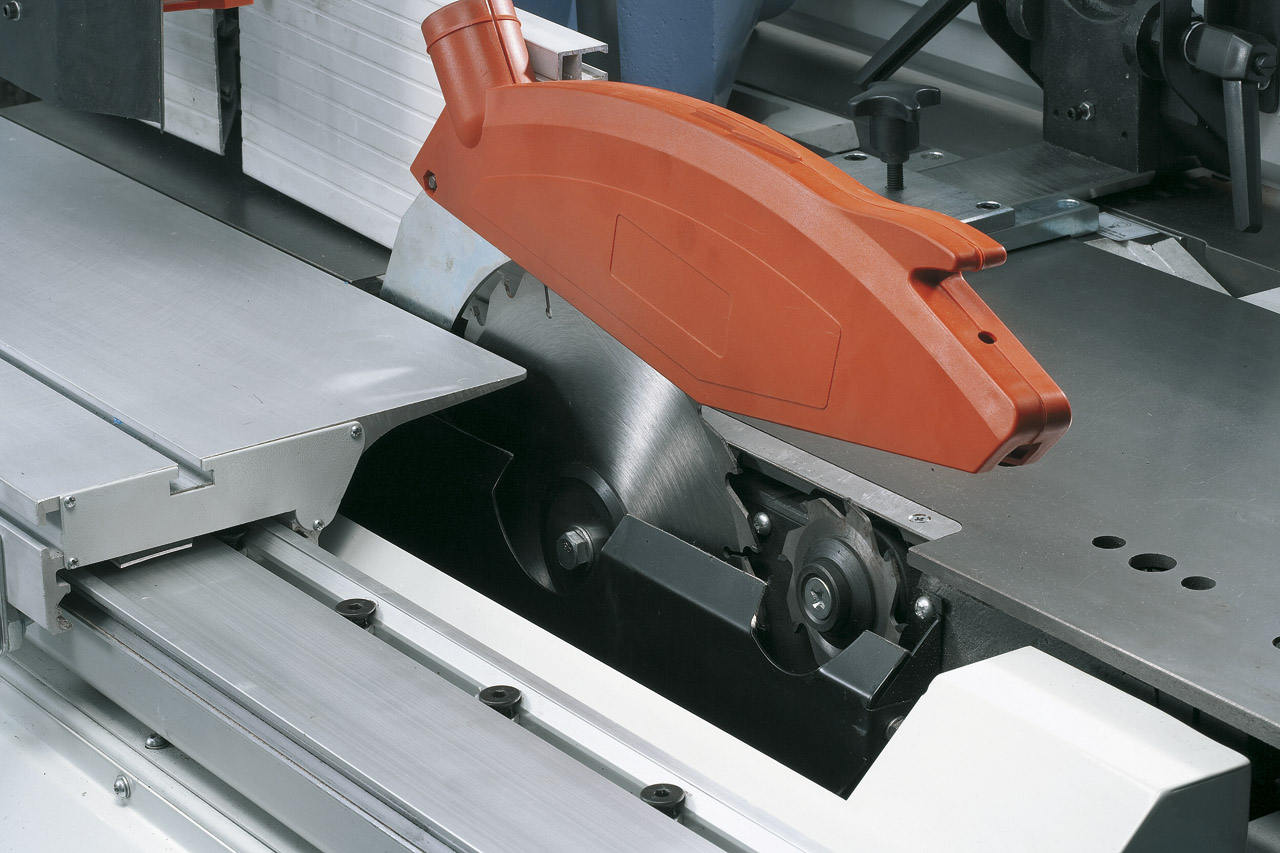

Drehzahl Vorritzsägeblatt |
6300 U/min |
Absauganschluss Ø |
100 mm |
Motor-Abgabeleistung S1 100% |
3,0 kW (4,0 PS) |
Motor-Aufnahmeleistung S6 40% |
4,2 kW (5,7 PS) |

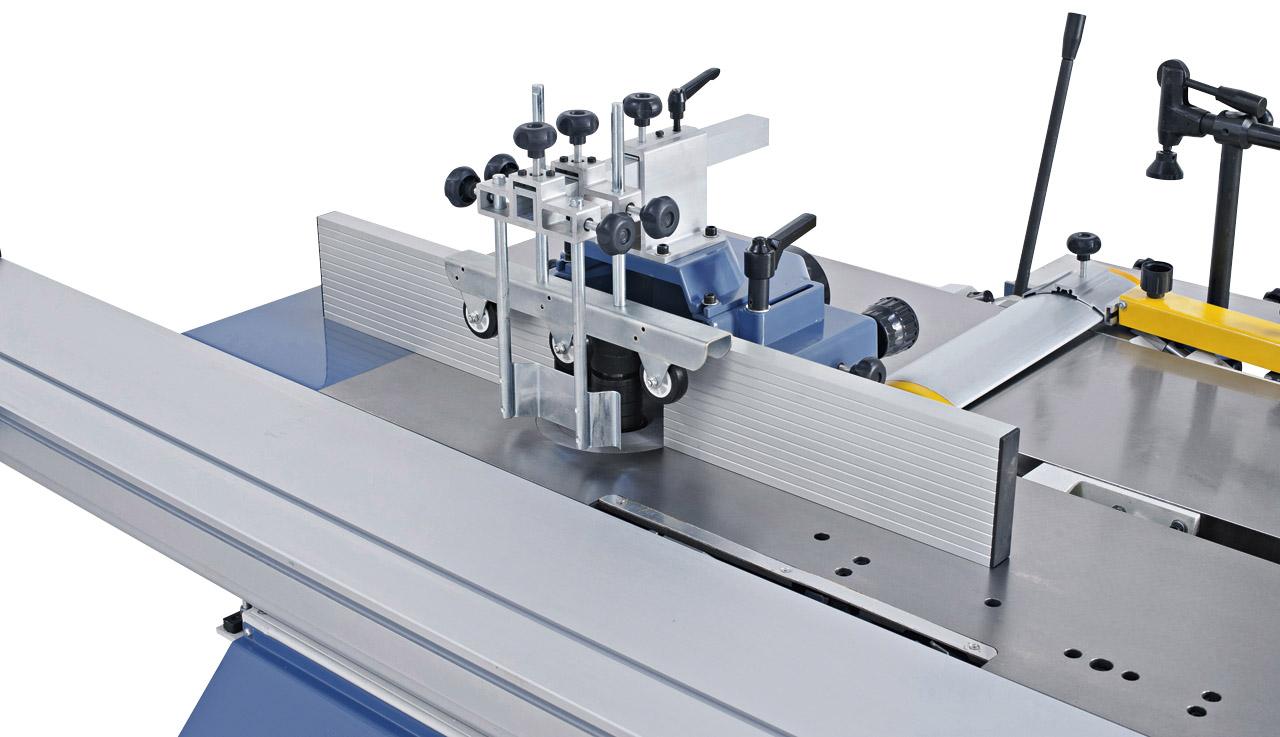

Fräse |
|
Spindeldurchmesser |
30 mm |
Höhenverstellung |
145 mm |
Frästischöffnung |
150 mm |
Aufspannlänge |
100 mm |
Max. Werkzeugdurchmesser |
|
-beim Profilieren |
140 mm |
-beim Zapfenschneiden |
200 mm |
Spindeldrehzahl |
3500 / 5500 / 7000 U/min |
Motor-Abgabeleistung S1 100% |
3,0 kW (4,0 PS) |
Motor-Aufnahmeleistung S6 40% |
4,2 kW (5,7 PS) |
Spannung |
400 V |
Maschinenabmessung (B x T x H) |
2000 x 2500 x 1200 mm |
Gewicht ca. |
445 kg |
Bernardo Lieferumgang
- Hobelmesser 310 x 30 x 3 mm
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 - 16 mm
- HM-Sägeblatt 250 x 3,2 x 30 mm / Z 24
- Vorritzsägeblatt 80 x 3,2 x 20 mm / Z 8
- Gehrungsanschlag mit Exzenterspanner
- Besäumschuh
- Tischverlängerung
- Teleskopanschlag mit Anschlagklappe
- Fräserschutzhaube
- Sägeblattschutzhaube mit Absauganschluss und Schlauch
- Schiebestock
- Bedienwerkzeug
