Bernardo Universal-Kombi CWM 260 F - 1200
Produktinformationen "Bernardo Universal-Kombi CWM 260 F - 1200"

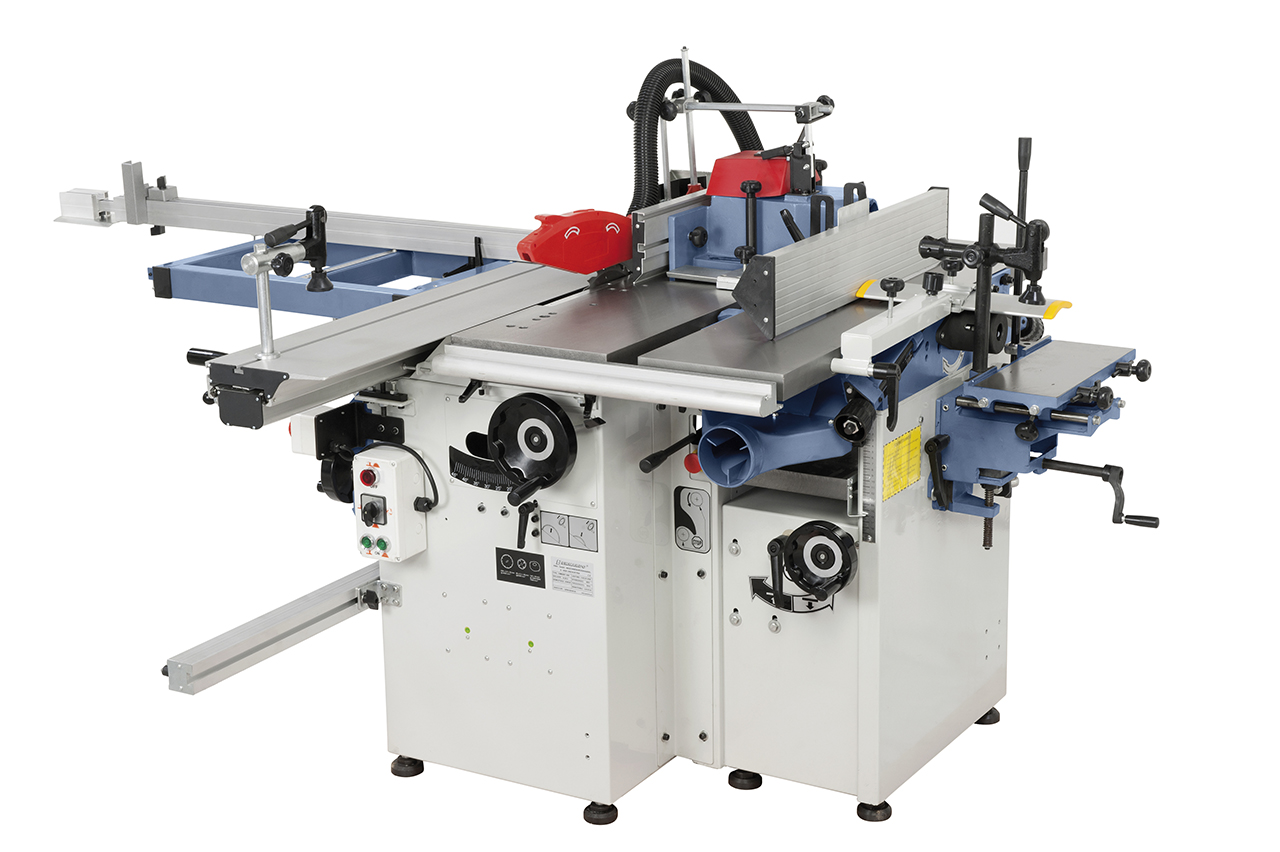

Die Universal-Kombinationsmaschine CWM 260 F ist unser Einsteigermodell bei den Holz-bearbeitungszentren mit Formattisch. Diese Maschine bietet eine Vielzahl an Anwendungsmöglichkeiten auf kleinstem Raum - Abrichthobeln, Dickenhobeln, Sägen, Fräsen, Bohren. Kurze Umrüstzeiten, hoher Bedienkomfort zeichnen dieses Modell aus.
Bernardo Technische Daten
|
Abrichthobel |
|
|
Abrichtbreite |
250 mm |
|
Tischlänge |
1080 mm |
|
Tischhöhe |
820 mm |
|
Hobelwellendrehzahl |
3750 U/min |
|
Hobelmesser |
3 Stk. |
|
Hobelwellendurchmesser |
75 mm |
|
Abrichtanschlag |
700 x 145 mm |
|
Abrichtanschlag schwenkbar |
90° bis 45° |
|
Max. Spanabnahme |
5 mm |
|
Motor-Abgabeleistung S1 100% |
2,0 kW (2,7 PS) |
|
Motor-Aufnahmeleistung S6 40% |
2,8 kW (3,8 PS) |
|
Dickenhobel |
|
|
Tischlänge |
600 mm |
|
Hobelbreite |
250 mm |
|
Dickendurchlass, min. / max. |
5 - 190 mm |
|
Max. Spanabnahme |
1,8 mm |
|
Vorschubgeschwindigkeit |
8 m/min |
|
Absauganschluss Ø |
100 mm |
|

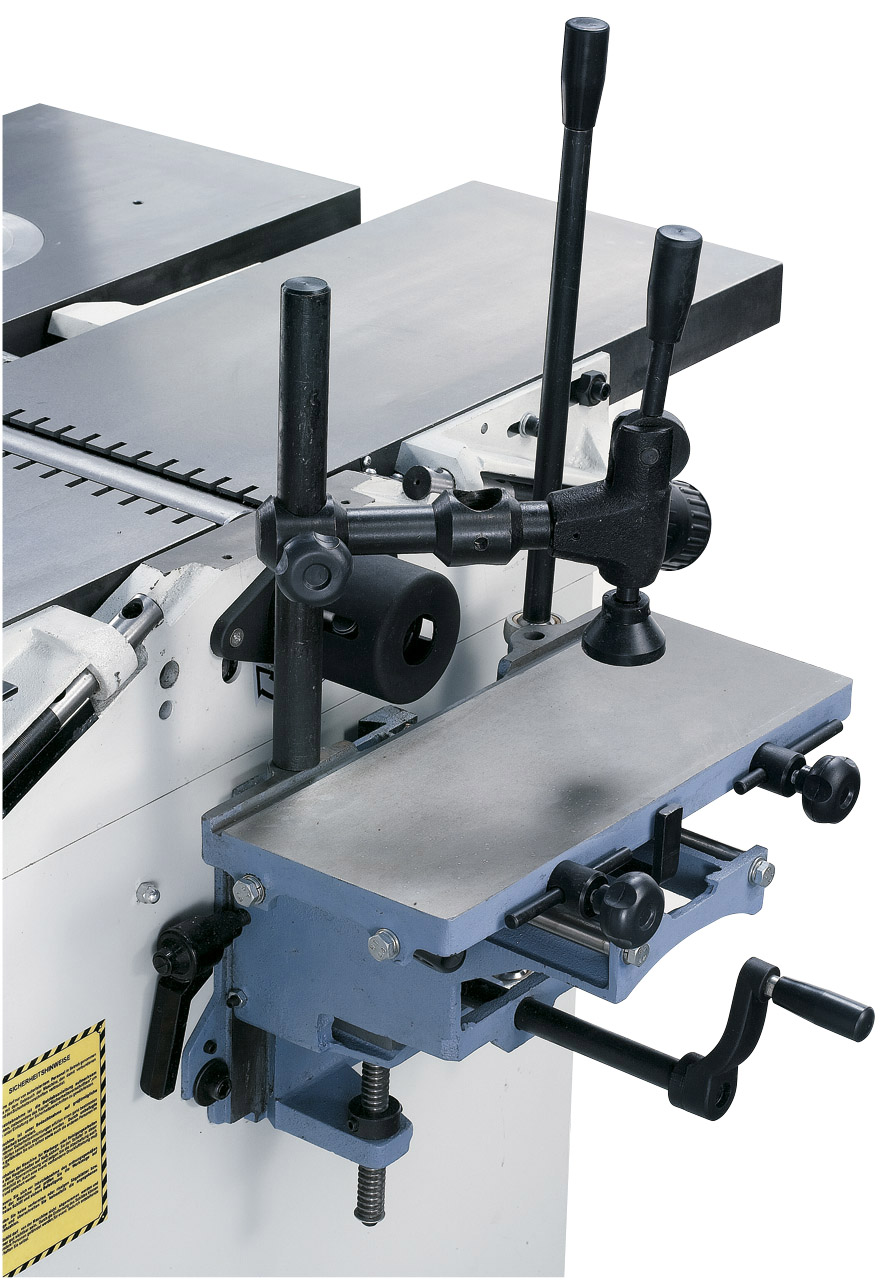

Langlochbohreinrichtung |
|
|
Bohrtischgöße |
370 x 150 mm |
|
Westcott-Bohrfutter |
0 - 16 mm |
|
Max. Bohrtiefe |
105 mm |
|
Bohrbreite |
140 mm |
|
Höhenverstellung |
85 mm |
|

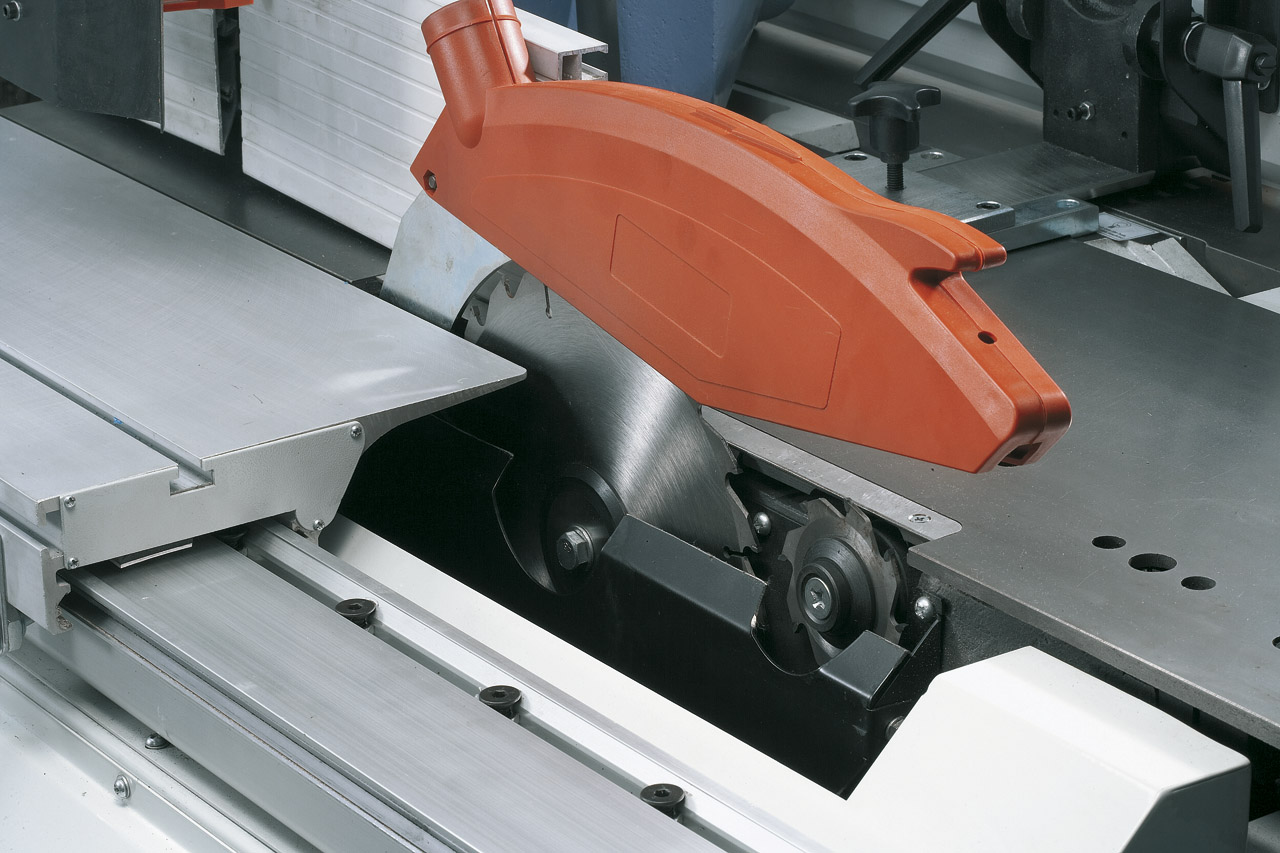

Kreissäge |
|
|
Tischabmessung |
1045 x 300 mm |
|
Tischhöhe |
820 mm |
|
Auslegertisch |
600 x 410 mm |
|

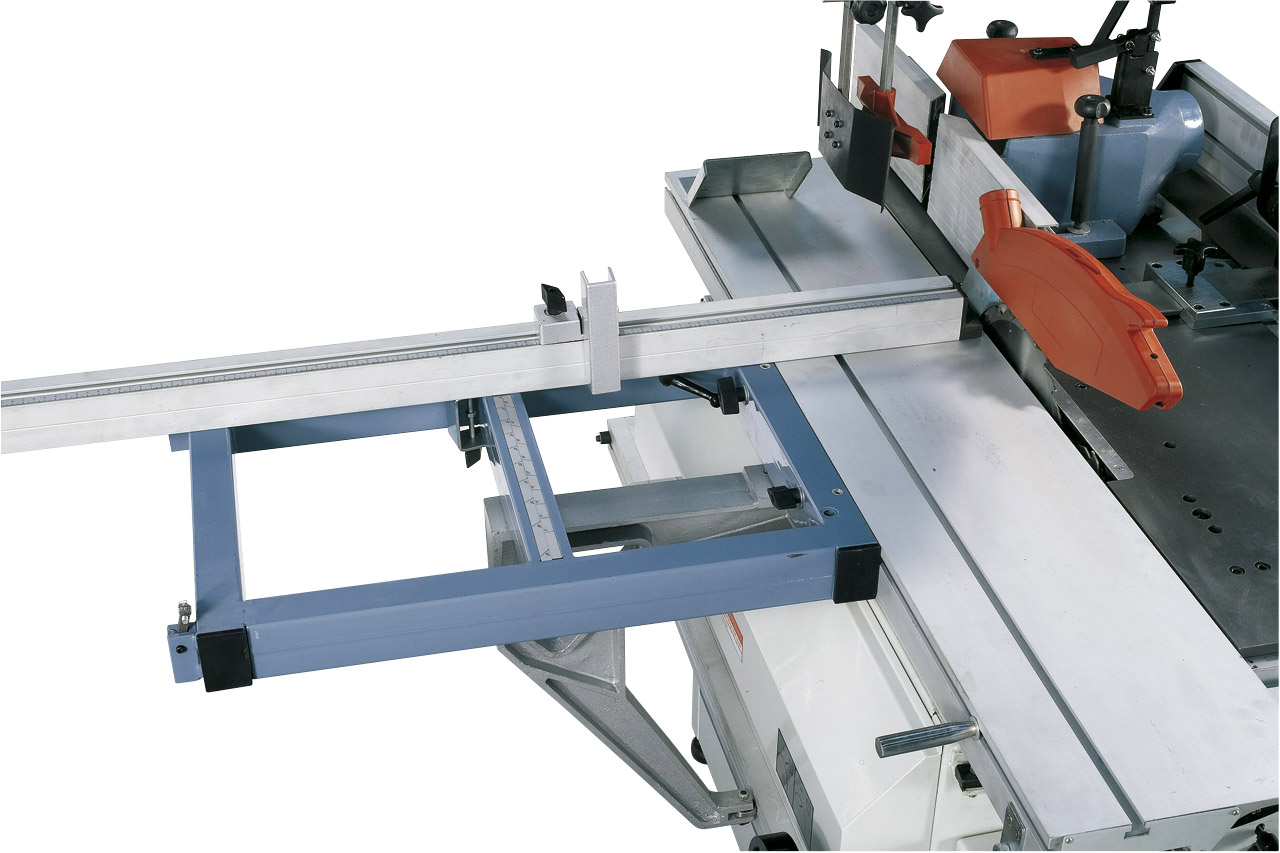

Formattisch |
1200 x 240 mm |
|
Besäumlänge |
1300 mm |
|
Sägeblattdurchmesser max. |
250 x 30 mm |
|
Max. Schnitthöhe 90° / 45° |
65 / 55 mm |
|
Schnittbreite am Parallelanschlag |
510 mm |
|
Drehzahl Hauptsägeblatt |
4050 U/min |
|
Drehzahl Vorritzsägeblatt |
6300 U/min |
|
Vorritzsägeblatt |
80 x 20 mm |
|
Absauganschluss Ø |
100 mm |
|
Motor-Abgabeleistung S1 100% |
2,2 kW (3,0 PS) |
|
Motor-Aufnahmeleistung S6 40% |
3,0 kW (4,0 PS) |
|

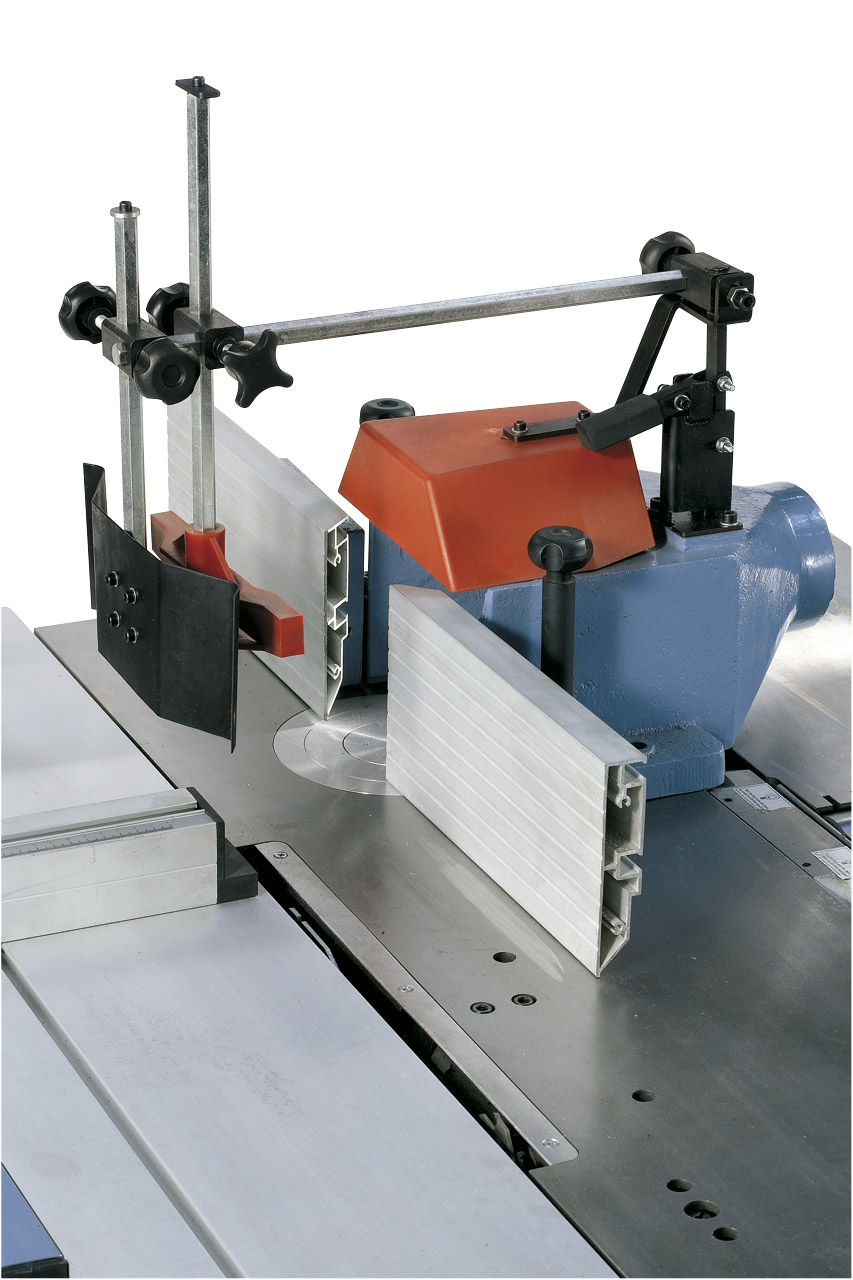

Fräse |
|
|
Spindeldurchmesser |
30 mm |
|
Höhenverstellung |
150 mm |
|
Frästischöffnung |
150 mm |
|
Aufspannlänge |
90 mm |
|
Max. Werkzeugdurchmesser |
|
|
-beim Profilieren |
140 mm |
|
-beim Zapfenschneiden |
200 mm |
|
Spindeldrehzahl |
3500 / 5500 / 7000 U/min |
|
Motor-Abgabeleistung S1 100% |
2,2 kW (3,0 PS) |
|
Motor-Aufnahmeleistung S6 40% |
3,0 kW (4,0 PS) |
|
Spannung |
400 V |
|
Maschinenabmessung (B x T x H) |
1400 x 2340 x 1150 mm |
|
Gewicht ca. |
372 kg |
Bernardo Funktionen
- Wartungsfreie, präzisionsgelagerte 3-Messerwelle mit HSS-Hobelmesser
- Verwindungsfreier Aluminium-Formatschiebeschlitten mit Prismenführung
- Beide Abrichttische mit Feineinstellung und lärmdämmenden Tischlippen
- Fräserschutzhaube mit beidseitig einstellbaren Aluminium-Anschlaglinealen
- Fräsaggregat serienmäßig mit 3 Geschwindigkeiten, zur optimalen Anpasssung an das Werkstück

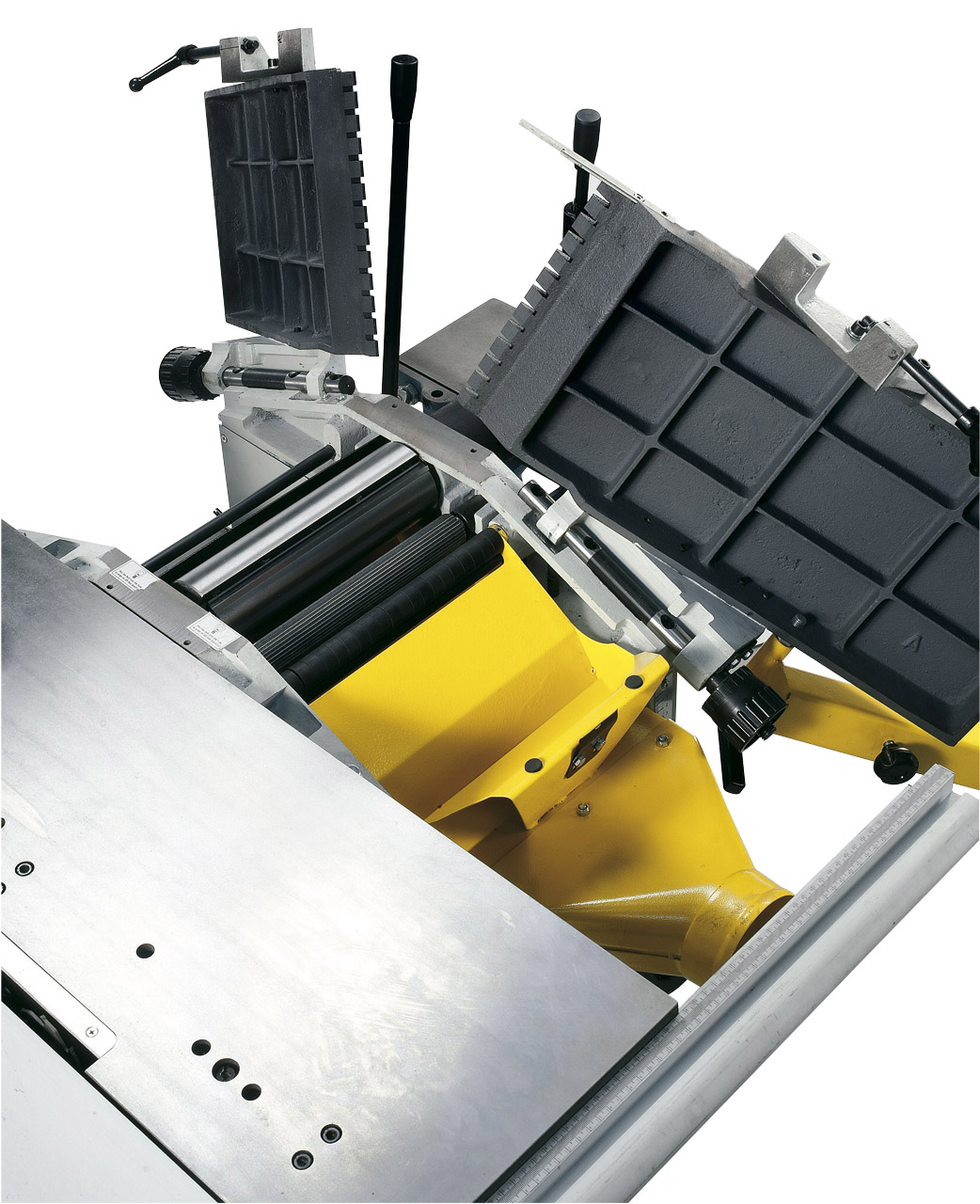

- Aufklappbare Abrichttische zum schnellen Umstellen auf das Dickenhobeln
- Alle Schaltelemente sind in einem Elektropaneel übersichtlich montiert
- Schrägverstellung des Sägeblattes bis 45° nach Skala mittels Handrad
- Integrierte umklappbare Spanauswurfhaube - Anschlussdurchmesser 100 mm
- Stabiler Aluminium-Abrichtanschlag, von 90° bis 45° schwenkbar
- Großzügiger bemessener Auslegertisch zum Auflegen größerer Platten
Bernardo Lieferumgang
- Hobelmesser 250 x 30 x 3 mm
- Abrichtanschlag
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 - 16 mm
- Exzenterspanner
- Sägeblatt 250 x 3,2 x 30 mm / Z 24
- Vorritzsägeblatt 80 x 3,2 x 20 mm / Z 8
- Besäumschuh
- Teleskopanschlag mit Anschlagklappe
- Auslegertisch
- Fräserschutzhaube
- Schiebestock
- Sägeblattschutz mit Absauganschluss und Schlauch
- Bedienwerkzeug
Herstellername: PWA HandelsgesmbH
Herstelleradresse:
Nebingerstraße 7a 4020 Linz | Austria
