Bernardo Schraubstöcke Hochdruck-Maschinenschraubstock PHV 250
Produktinformationen "Bernardo Schraubstöcke Hochdruck-Maschinenschraubstock PHV 250"

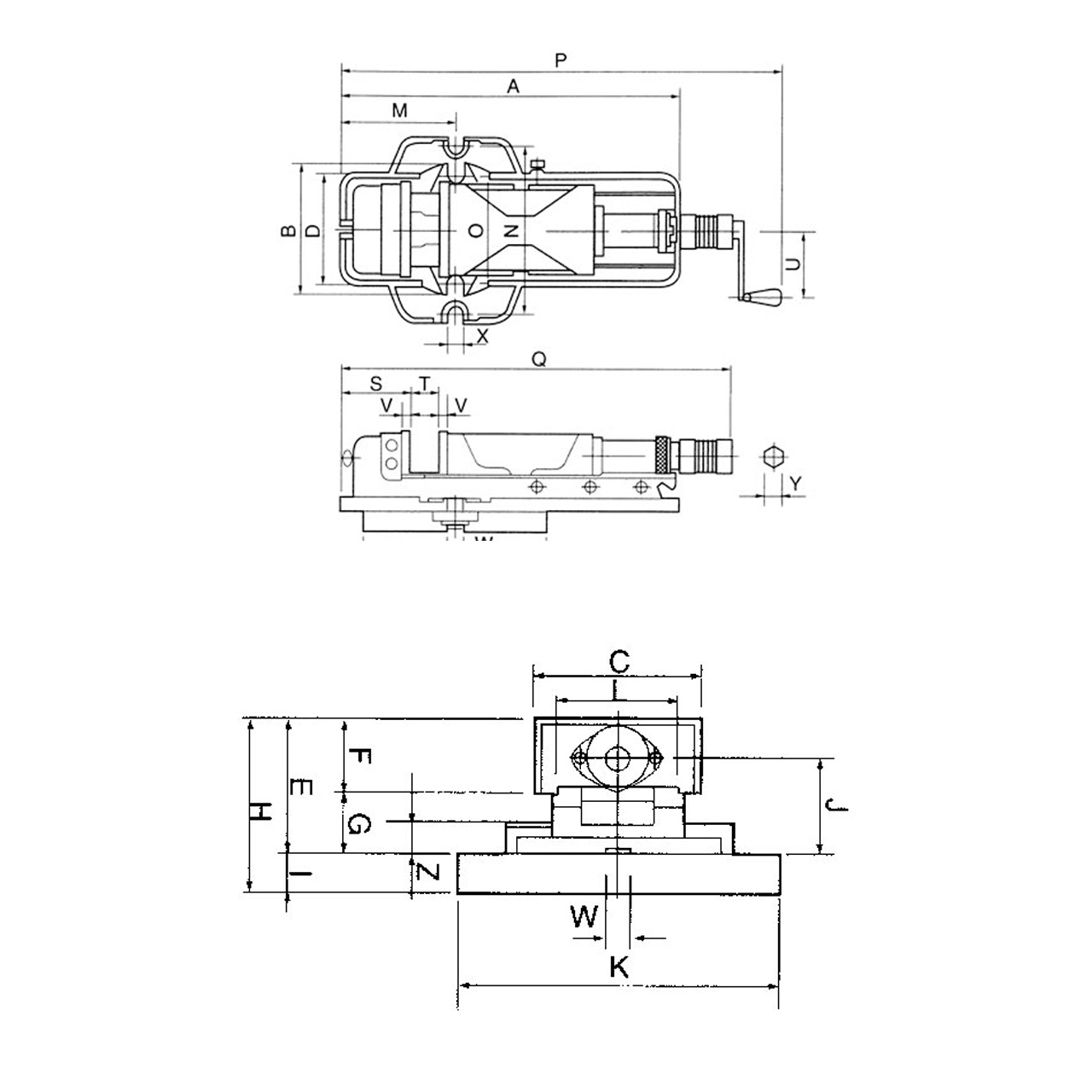

Bernardo Technische Daten
|
A |
810 mm |
|
B |
320 mm |
|
C |
250 mm |
|
D |
290 mm |
|
E |
190 mm |
|
F |
80 mm |
|
G |
110 mm |
|
H |
238 mm |
|
J |
139 mm |
|
K |
460 mm |
|
L |
195 mm |
|
M |
320 mm |
|
P |
920 / 1260 mm |
|
Q |
815 / 1135 mm |
|
R |
420 mm |
|
S |
180 mm |
|
T |
340 mm |
|
U |
125 mm |
|
V |
21 mm |
|
W |
18 mm |
|
X |
22 mm |
|
Y |
14 mm |
|
Z |
36 mm |
|
Spannbereich 1 |
0 - 115 mm |
|
Spannbereich 2 |
110 - 230 mm |
|
Spannbereich 3 |
225 - 345 mm |
|
Max. Spannkraft |
7000 kg |
|
Gewicht ca. |
172 kg |
Bernardo Funktionen
- Einsetzbar auf modernen CNC-Maschinen und Bearbeitungszentren
- Spannsystem mechanisch / hydraulisch über Handkurbel
- Gehärtete und geschliffene Führungsbahnen
- Integrierter Niederzugmechanismus verhindert das Anheben der beweglichen Backe und ein Kippen des Werkstückes
- Schnellverstellung des Spannbereichs durch Absteckbolzen
- Wahlweise mechanisches Spannen oder mechanisch / hydraulisches Spannen durch Verschieben der Einstellhülse
- Gleichbleibende Spannkraft auf den gesamten Spannbereich
- Lange Flachbahnführung der beweglichen Backe
- Schnellwechselbare und preiswerte Hydraulikeinheit
- Verschiedene Backen verfügbar
- Komplett mit Drehteller und 360° Skala
Herstellername: PWA HandelsgesmbH
Herstelleradresse:
Nebingerstraße 7a 4020 Linz | Austria
