Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 16
Produktnummer:
27-1005-bernardo
Produktinformationen "Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 16"
Bernardo Technische Daten
|
Tischdurchmesser |
400 mm |
|
Übersetzung |
90:1 |
|
Morsekonus |
MK 4 |
|
Anzahl T-Nuten |
6 Stk. |
|
Max. Tragkraft horizontal |
140 kg |
|
Max. Tragkraft vertikal |
70 kg |
|

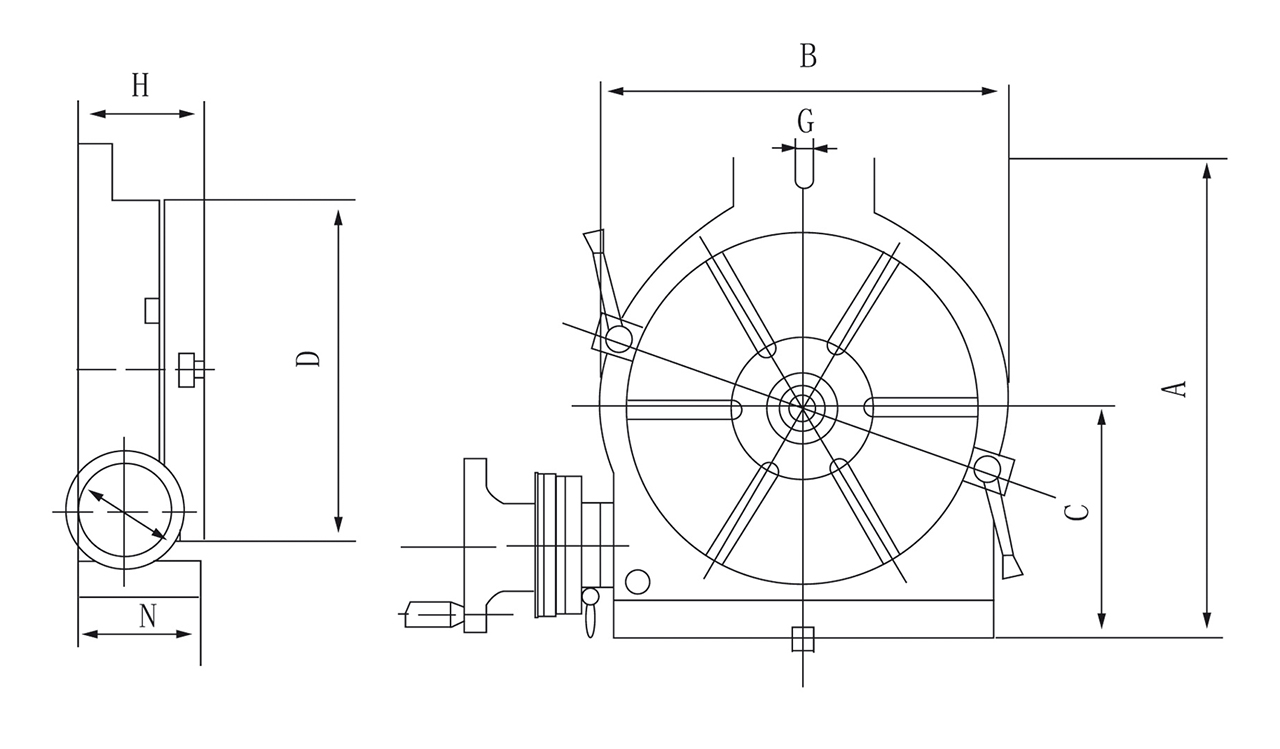

A |
525 mm |
|
B |
450 mm |
|
C |
260 mm |
|
D |
400 mm |
|
E |
16 mm |
|
G |
18 mm |
|
H |
150 mm |
|
N |
145 mm |
|
Gewicht ca. |
93 kg |
Bernardo Funktionen
- Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw.
- Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt
- Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß
- Klemmung der Tischplatte erfolgt durch zwei Klemmhebel
- Übersetzung im Schneckengetriebe 90:1
- Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius
- Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala
