Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 14

Produktinformationen "Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 14"

Bernardo Technische Daten

Tischdurchmesser

350 mm

Übersetzung

90:1

Morsekonus

MK 4

Anzahl T-Nuten

6 Stk.

Max. Tragkraft horizontal

130 kg

Max. Tragkraft vertikal

70 kg

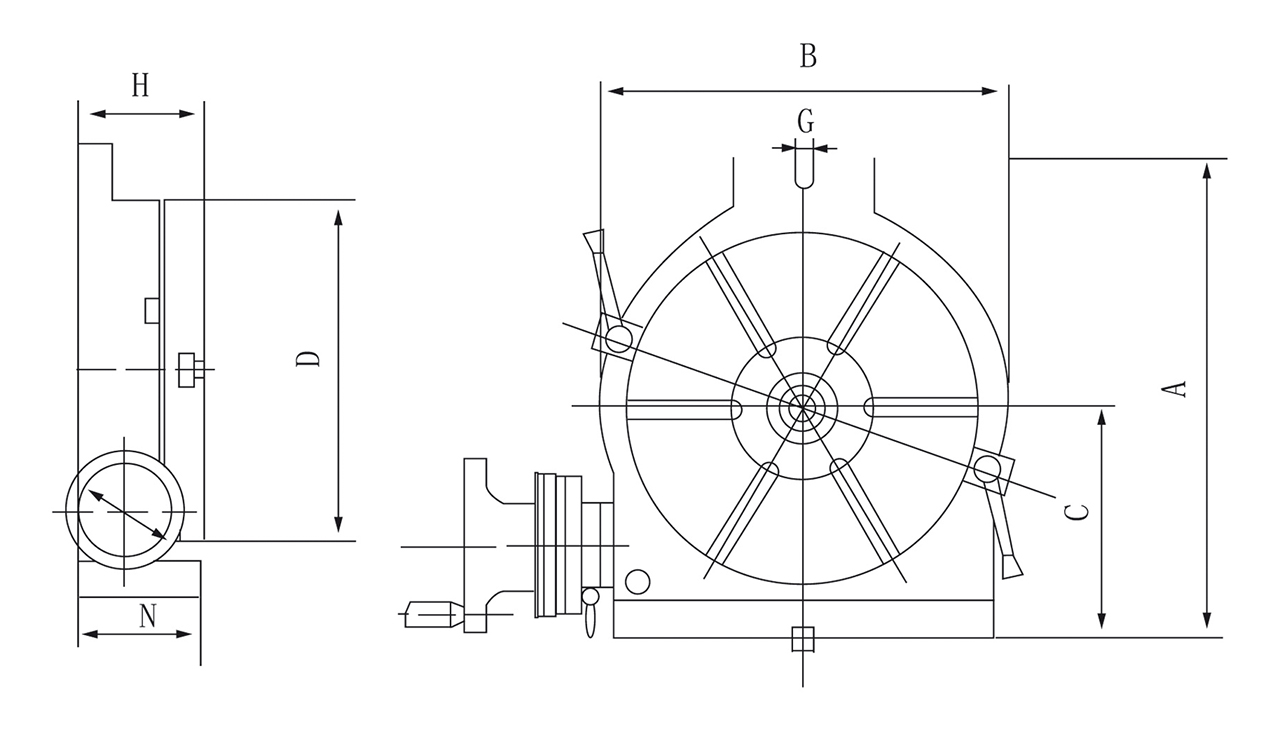

A

450 mm

B

390 mm

C

230 mm

D

350 mm

E

16 mm

G

18 mm

H

138 mm

N

128 mm

Gewicht ca.

83 kg

Bernardo Funktionen

  • Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw.
  • Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt
  • Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß
  • Klemmung der Tischplatte erfolgt durch zwei Klemmhebel
  • Übersetzung im Schneckengetriebe 90:1
  • Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius
  • Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala

Herstellername: PWA HandelsgesmbH

Herstelleradresse: Nebingerstraße 7a 4020 Linz | Austria
