Bernardo Rundtische / Schwenktische / Kreuztische Halbuniversal-Teilkopf BS-0
Produktinformationen "Bernardo Rundtische / Schwenktische / Kreuztische Halbuniversal-Teilkopf BS-0"
Bernardo Technische Daten
|
Übersetzung |
40:1 |
|
Bauhöhe |
170 mm |
|
Breite mit Zentrierspitze |
195 mm |
|
Länge |
230 mm |
|
Zentrierspitze |
MK 2 |
|
Backenfutterflansch |
125 mm |
|
Schwenkbar |
0° bis 90° |
|
Spindelbohrung |
18 mm |
|
Nutenbreite |
16 mm |
|
Direkt-Teilscheibe (Teilung) |
24 (15°) |
|
Gewicht ca. |
16,8 kg |
|

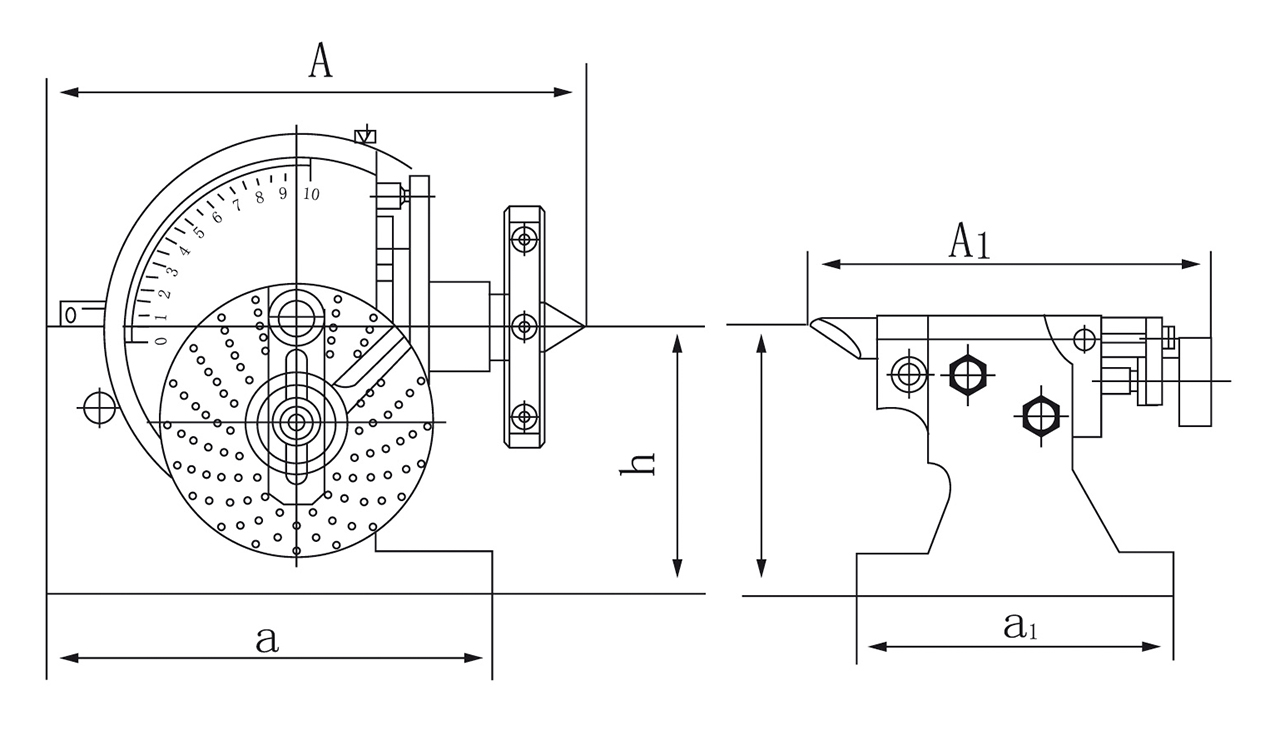

Abmessungen Teilkopf |
|
Abmessungen Reitstock |
||
|
A |
195 mm |
|
A1 |
175 mm |
|
B |
140 mm |
|
B1 |
87 mm |
|
H |
170 mm |
|
H1 |
107 mm |
|
h |
100 mm |
|
h1 |
100 mm |
|
a |
166 mm |
|
a1 |
130 mm |
|
b |
90 mm |
|
b1 |
92 mm |
|
g |
16 mm |
|
g1 |
16 mm |
Bernardo Funktionen
- Spindel in Präzisionskegelrollenlagern
- Schnecke aus Chrom-Nickel-Stahl, gehärtet und geschliffen
- Phosphor-Bronze-Schneckenrad
- Übersetzung ausrastbar zum direkten Teilen (40:1)
- Schwenkbar von horizontal bis vertikal (-10° bis +90°)
- Direktes Teilen mit 24er-Raster
- Jede Teilung von 2 bis 50 und viele Teilungen von 52 bis 380 möglich
Lieferumfang:
- Reitstock
- 2 Teilscheiben
- Zentrierspitze
- Mitnehmer
- Futterflansch
Herstellername: PWA HandelsgesmbH
Herstelleradresse:
Nebingerstraße 7a 4020 Linz | Austria
