Bernardo Radial- und Schnellradialbohrmaschinen RD 540 x 32 *
Produktinformationen "Bernardo Radial- und Schnellradialbohrmaschinen RD 540 x 32 *"

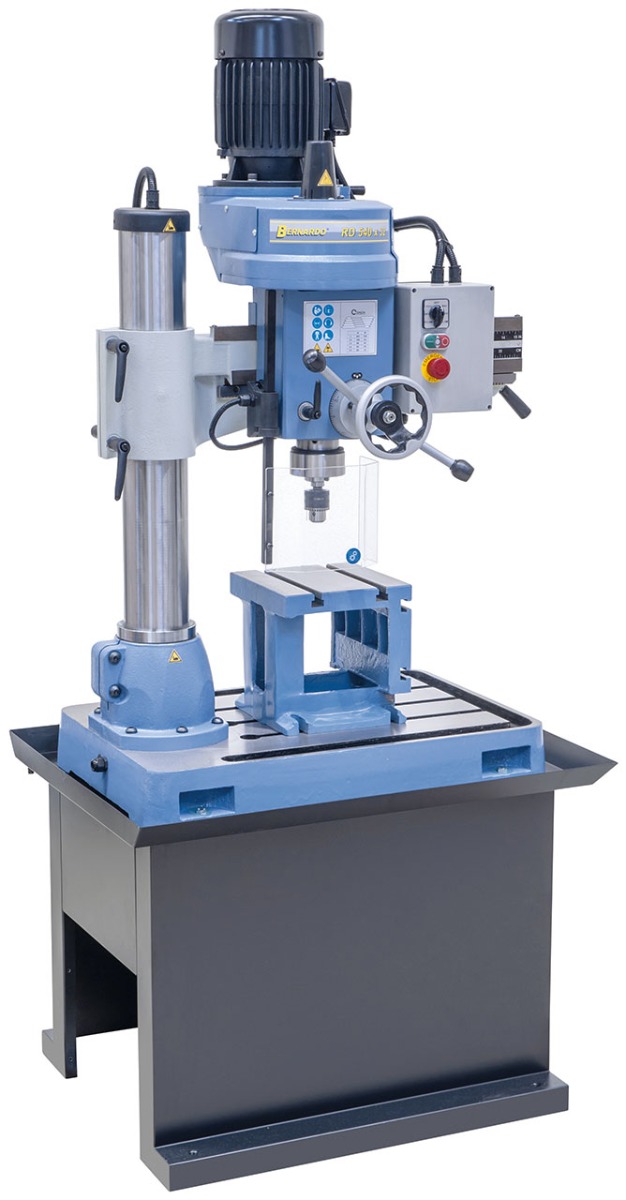

Die Radialbohrmaschine RD 540 x 32 ist serienmäßig mit einem Untergestell ausgestattet. Der 2-Stufenmotor bietet einen großen Drehzahlbereich von 140 - 2500 U/min (10 Stufen).
Bernardo Technische Daten
|
Bohrleistung max. |
32 mm |
|
Ausladung min./max. |
145 – 525 mm |
|
Vertikalbewegung des Auslegers |
450 mm |
|
Verfahrweg Bohrkopf (horizontal) |
380 mm |
|
Pinolenhub |
140 mm |
|
Spindeldrehzahl |
(10) 140 – 2500 U/min |
|
Spindelaufnahme |
MK 3 |
|
Abstand Spindel - Würfeltisch |
165 - 375 mm |
|
Abstand Spindel - Grundplatte |
165 – 615 mm |
|
Würfeltisch (L x B x H) |
250 x 250 x 250 mm |
|
Aufspannfläche Grundplatte |
550 x 500 mm |
|
Säulendurchmesser |
115 mm |
|
Motorleistung |
0,55 / 1,1 kW |
|
Maschinenabmessung (B x T x H) |
860 x 620 x 1480 mm |
|
Gewicht ca. |
273 kg |
Bernardo Funktionen

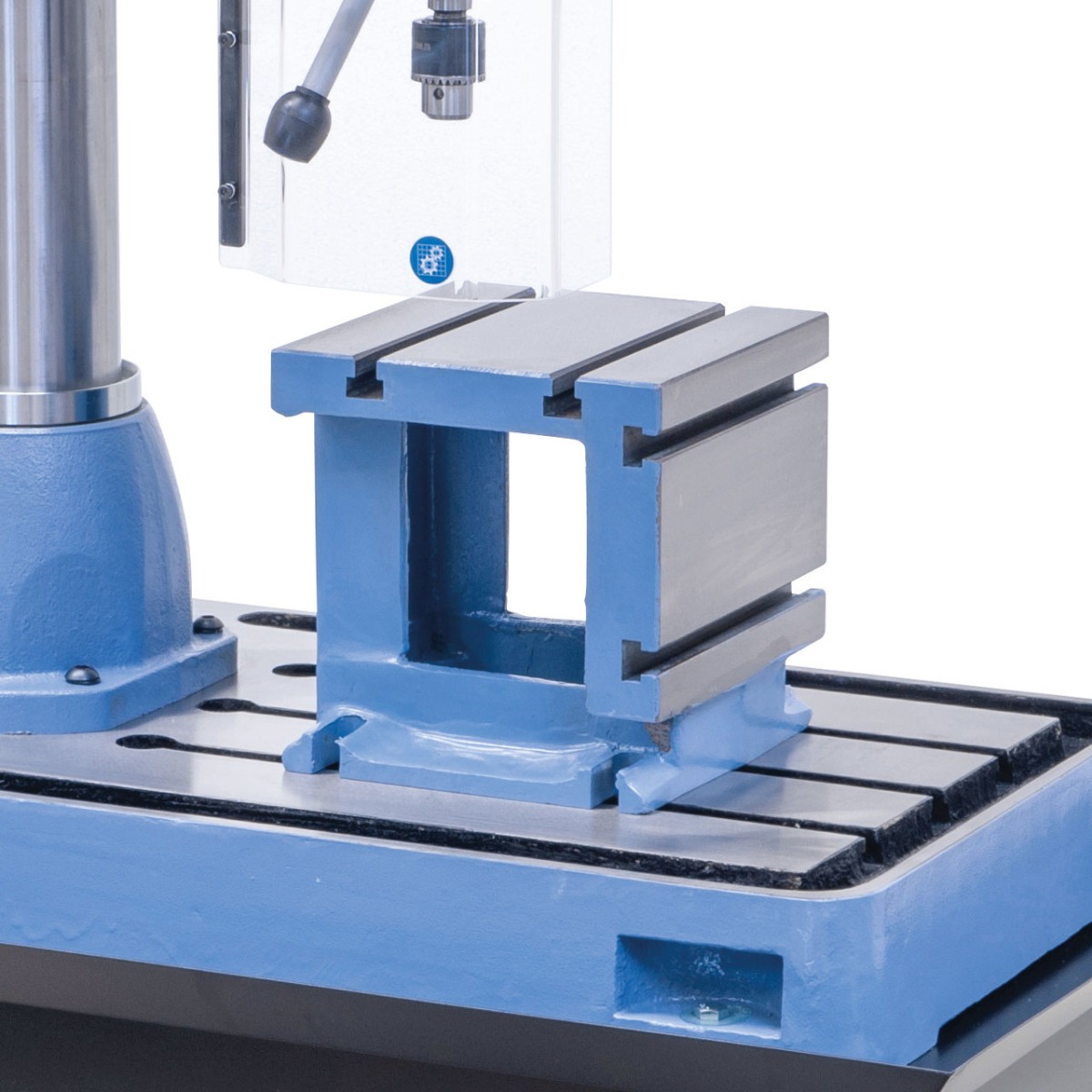

- Geschliffene Bodenplatte mit T-Nuten zum Aufspannen von hohen Werkstücken
- Gute Gleitfähigkeit des Auslegers durch geschliffene Oberfläche der Außensäule
- Hohe Laufruhe durch gewuchtete Antriebsscheiben und Qualitätsriemen
- Leichte Einstellbarkeit auf das festliegende Werkstück

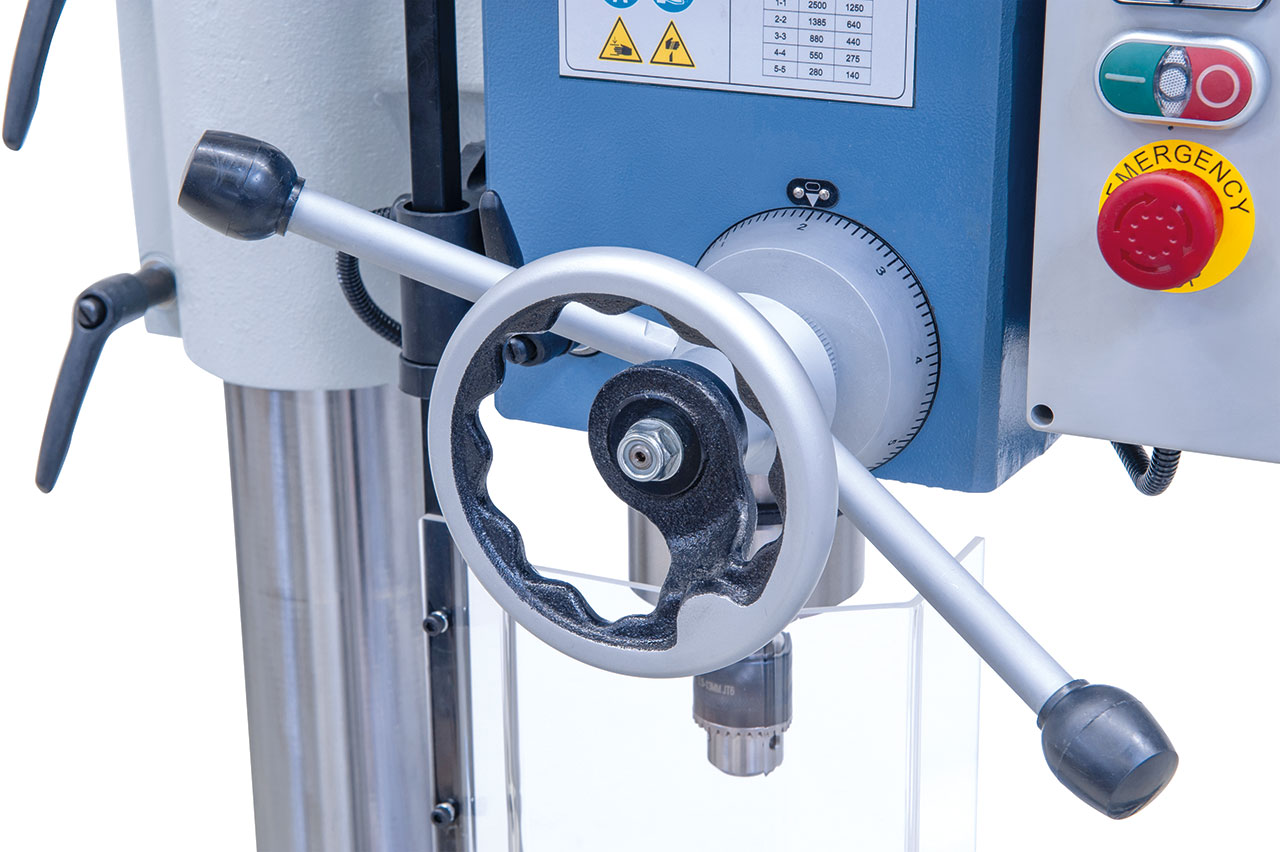

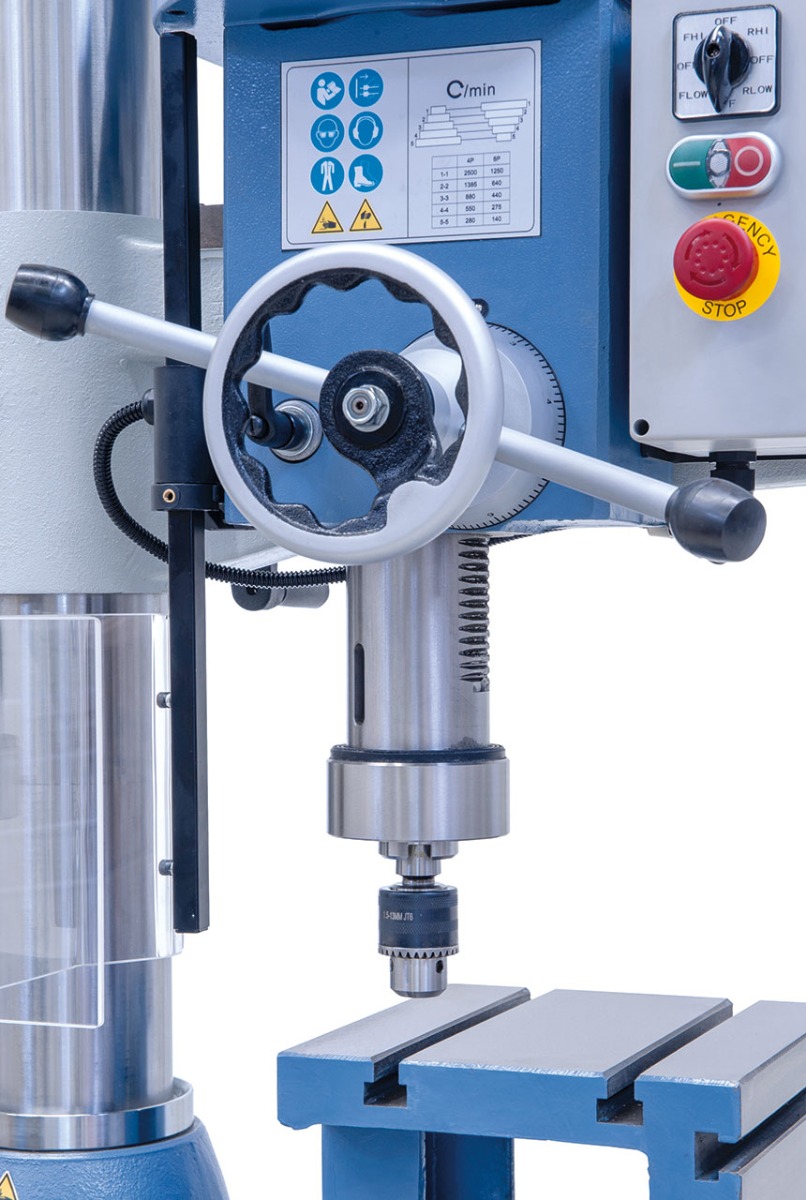

- Einfache, zentrale Bedienung an der Vorderseite der Maschine
- Optimale Schnittgeschwindigkeit durch großen Drehzahlbereich

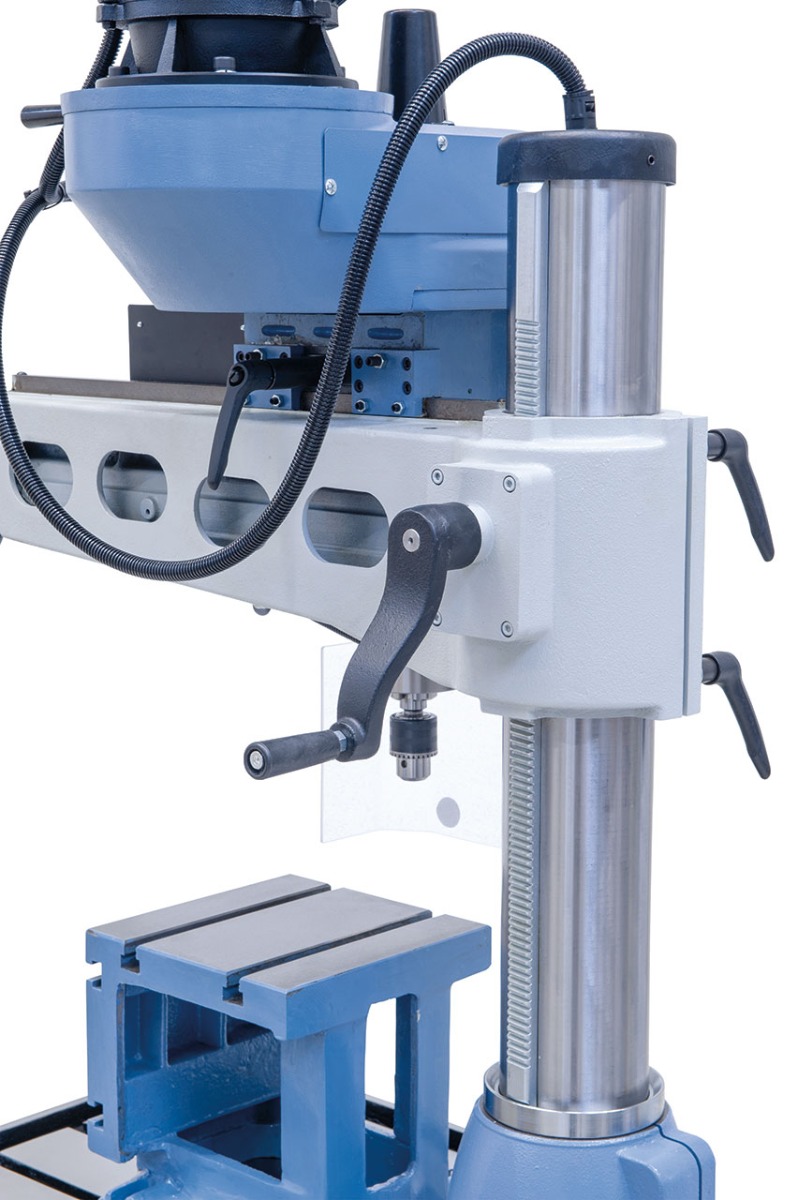

- Klemmung von Bohrkopf, Säule und Auslegerarm erfolgt mechanisch
- Ruhiger Lauf durch stabile Bauweise
Bernardo Lieferumgang

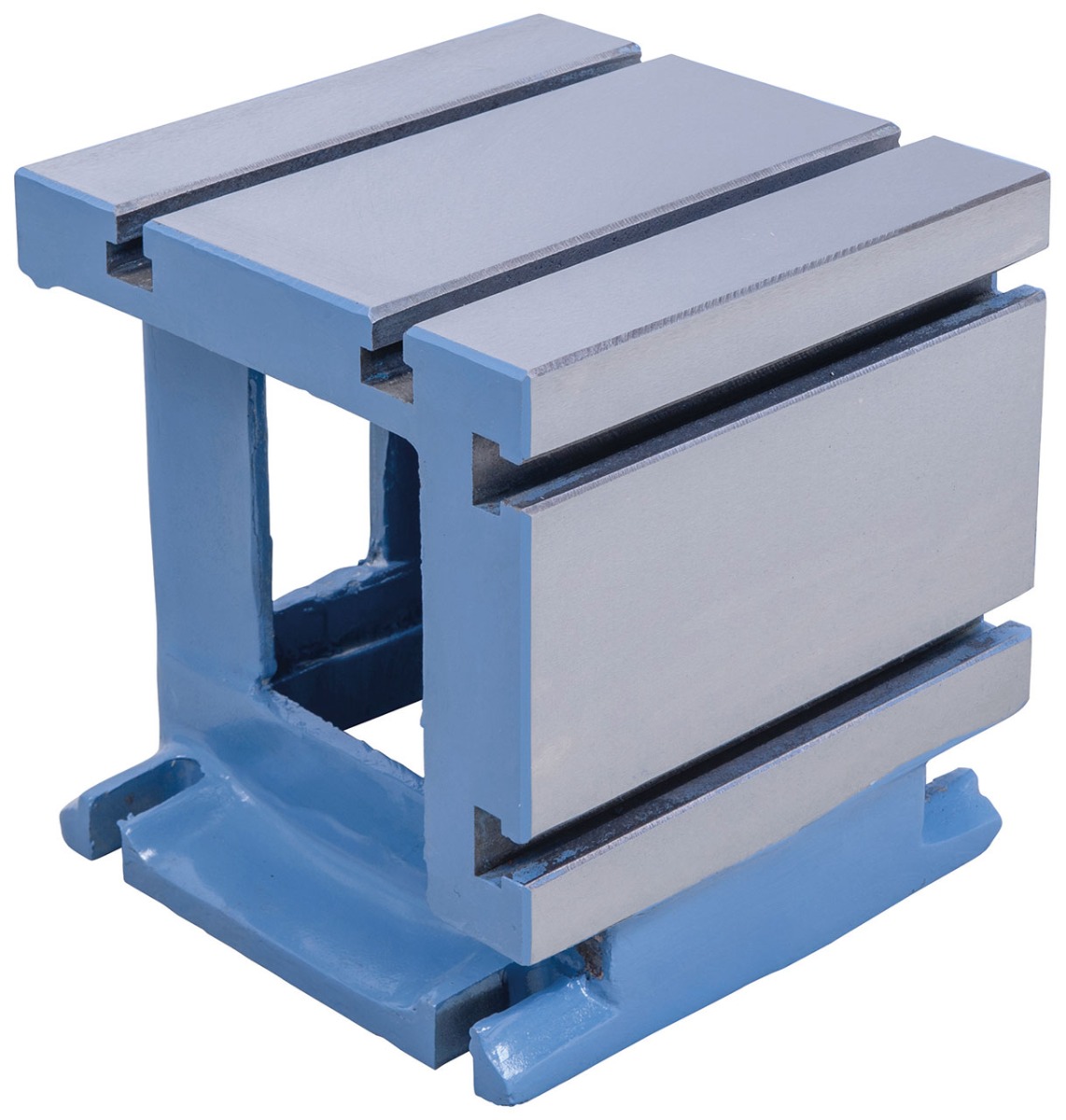

- Würfeltisch
- Zahnkranzbohrfutter 1,5 - 13 mm / JT6
- Bohrfutterdorn MK 3 / JT6
- Höhenverstellbare Schutzabdeckung
- Untergestell
- Bedienungsschlüssel
Herstellername: PWA HandelsgesmbH
Herstelleradresse:
Nebingerstraße 7a 4020 Linz | Austria
