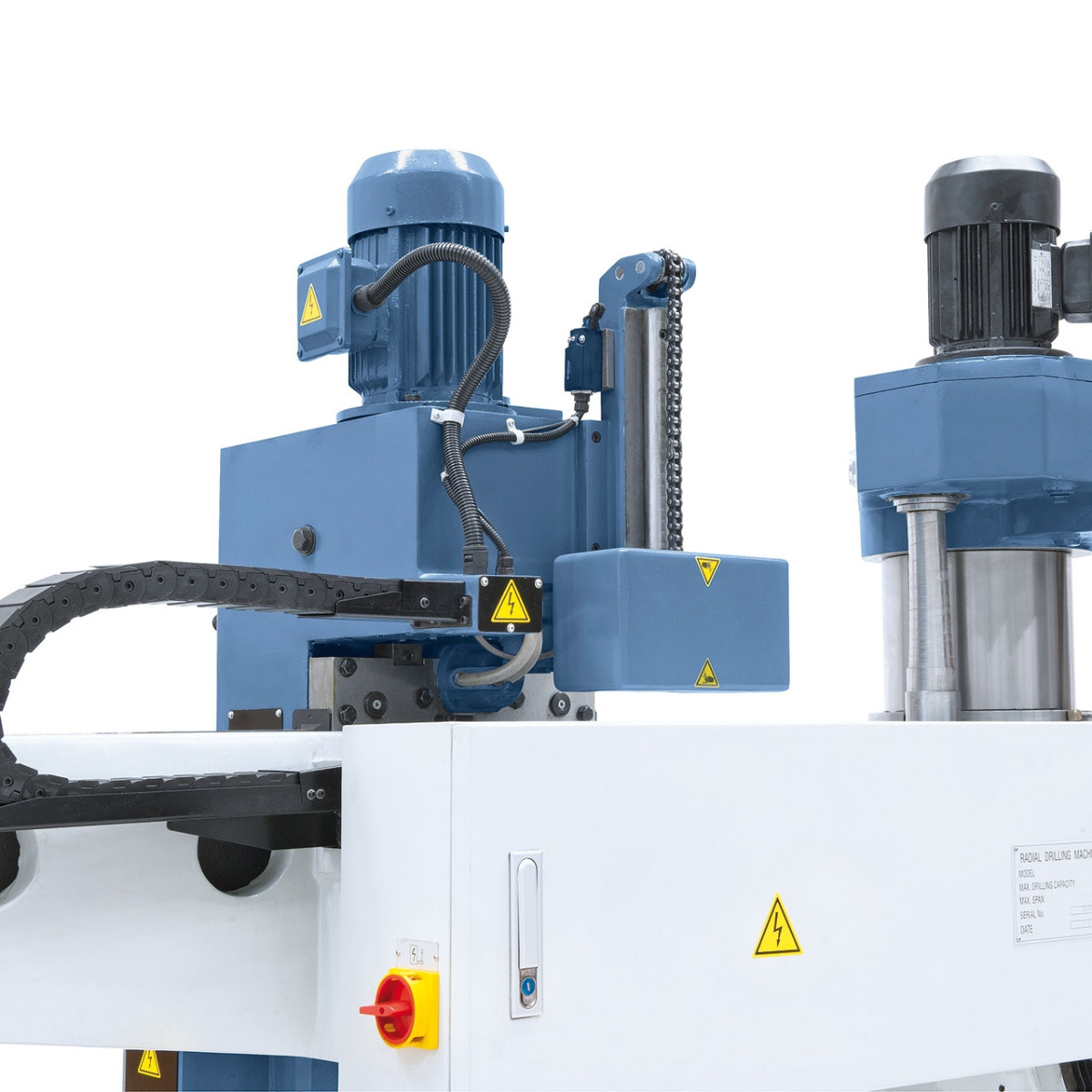

![01-1321xl_3DYbzzw1rw9jnG Gegengewicht für die Pinole und Energie- führungskette an der Rückseite des Bohrkopfes.](https://bernardo-shop.de/media/f9/f1/2e/1703717427/01-1321xl_3dybzzw1rw9jng.jpg)

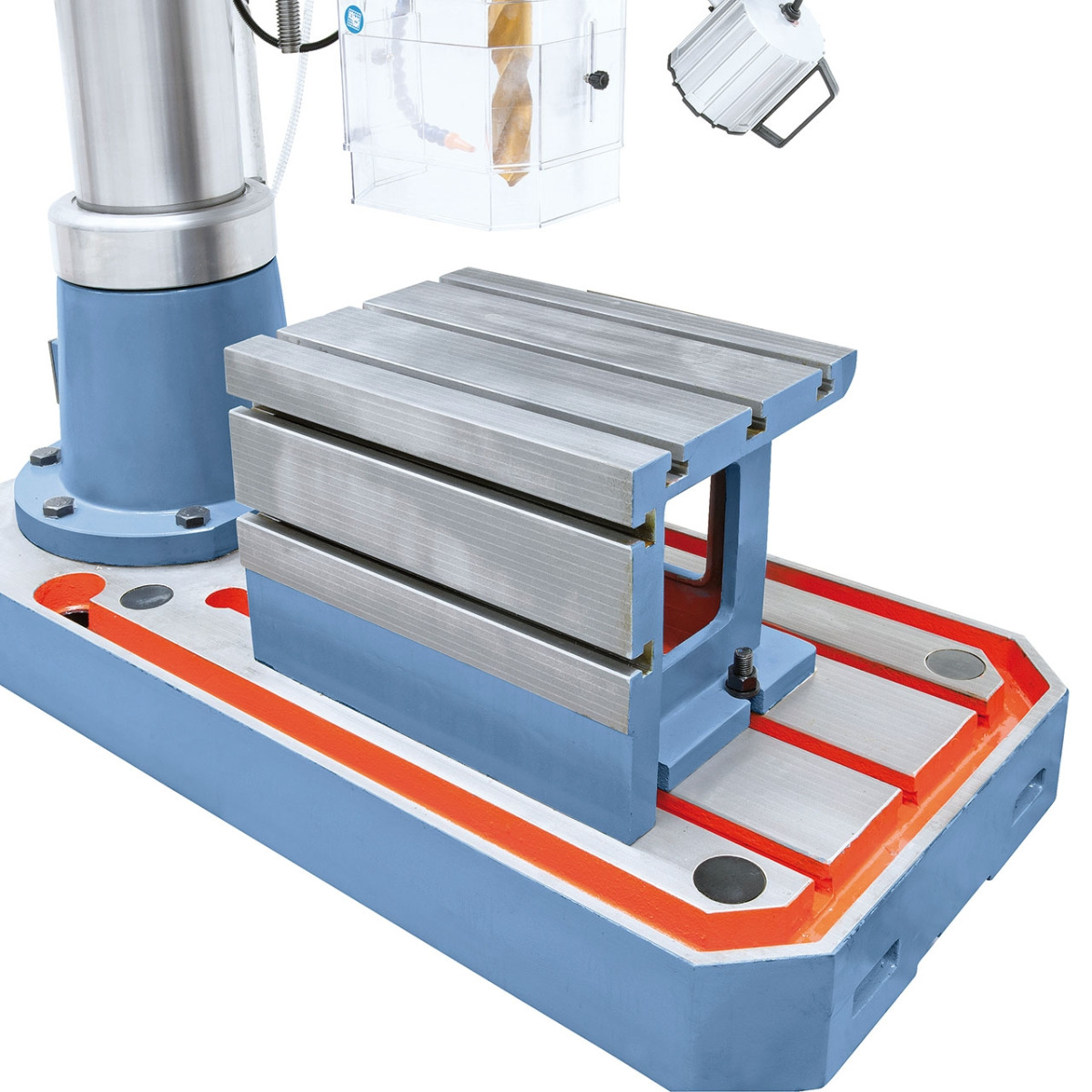

![01-1321xl_43HLWmTwJwqyKD Präzisionsgeschliffener Würfeltisch mit 5 T-Nuten, serienmäßig im Lieferumfang enthalten.](https://bernardo-shop.de/media/0f/e6/d6/1703717881/01-1321xl_43hlwmtwjwqykd.jpg)

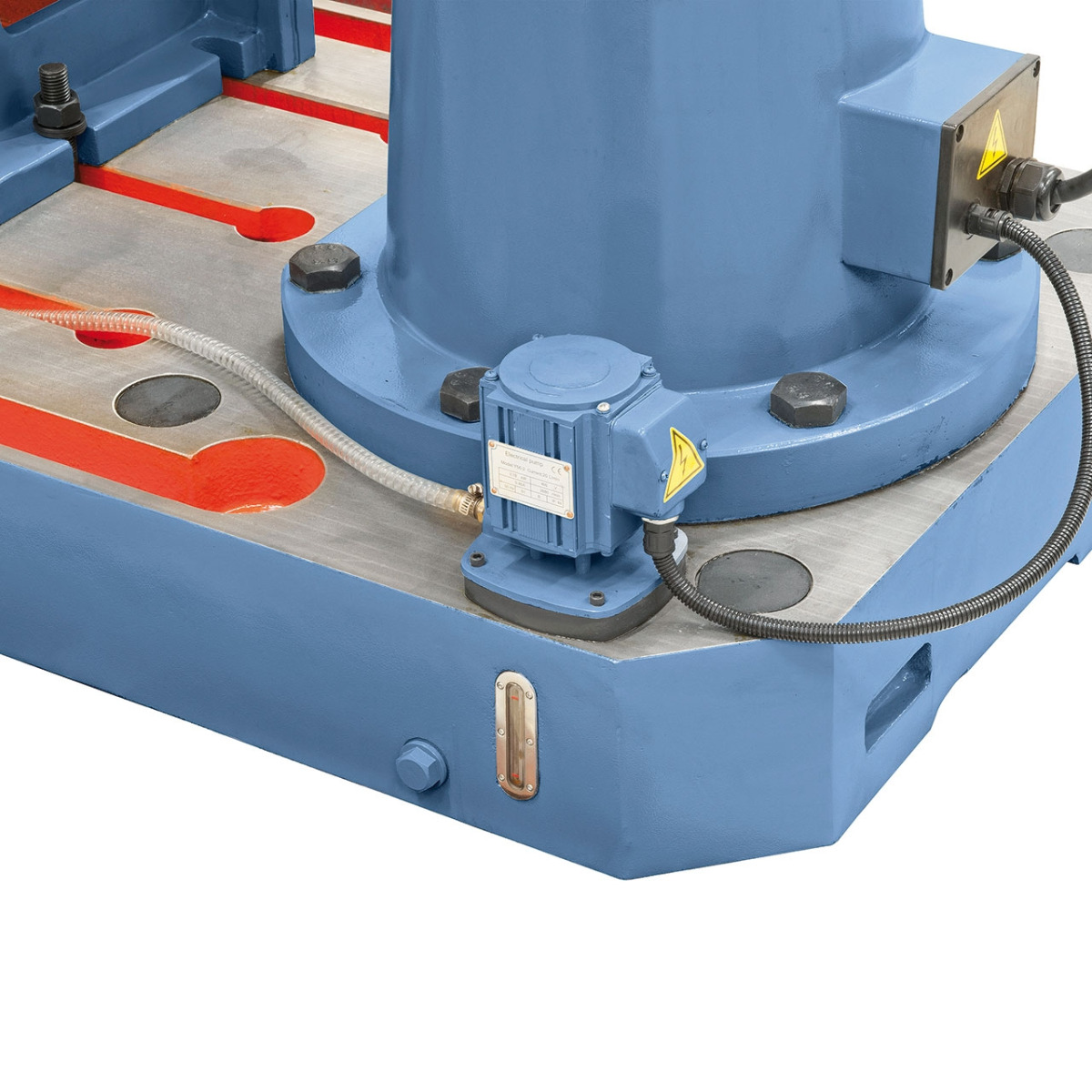

![01-1321xl_13kdCAr6TvIVPJ0 Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten.](https://bernardo-shop.de/media/4f/b3/84/1703717840/01-1321xl_13kdcar6tvivpj0.jpg)

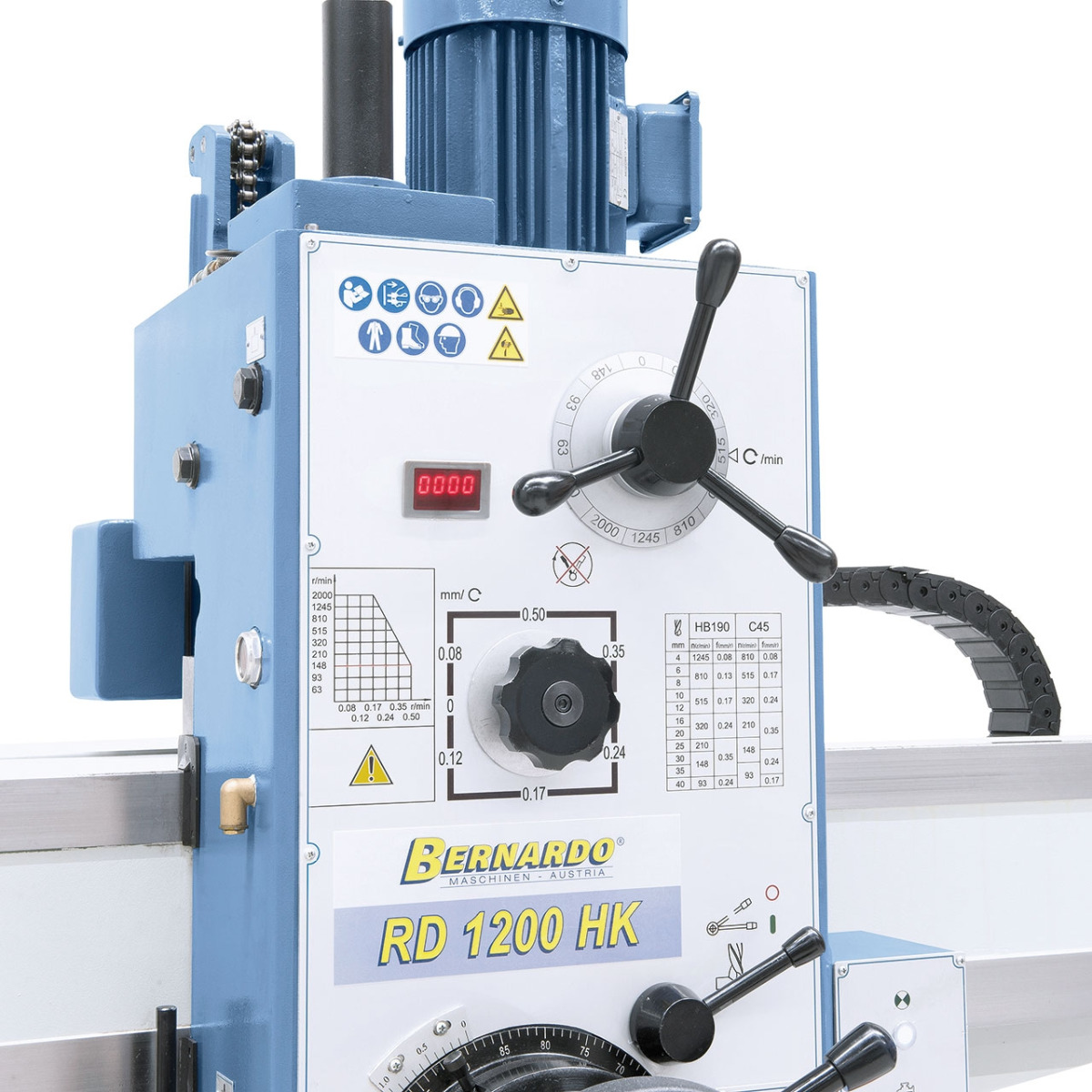

![01-1321xl_5ssbNLAzmJ3lDL Die Einstellung der gewünschten Drehzahl bzw. des Vorschubs erfolgt an der Vorderseite des Bohrkopfes.](https://bernardo-shop.de/media/b5/ed/18/1703717906/01-1321xl_5ssbnlazmj3ldl.jpg)

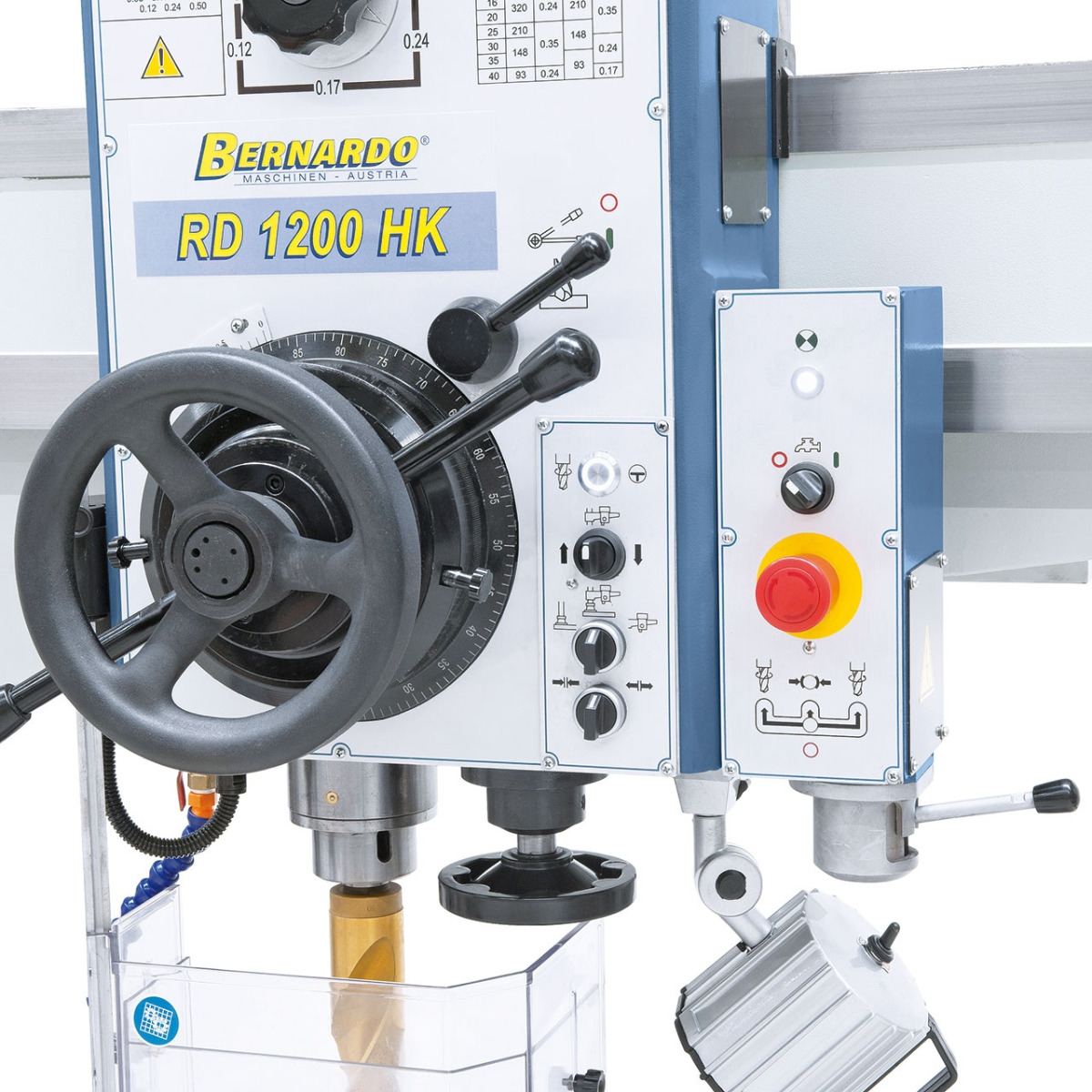

![01-1321xl_6dCX0w1ZUsQerL Alle Schalt- und Kontrollelemente sind übersichtlich am Spindelstock angebracht](https://bernardo-shop.de/media/fd/d0/b3/1703759926/01-1321xl_6dcx0w1zusqerl.jpg)

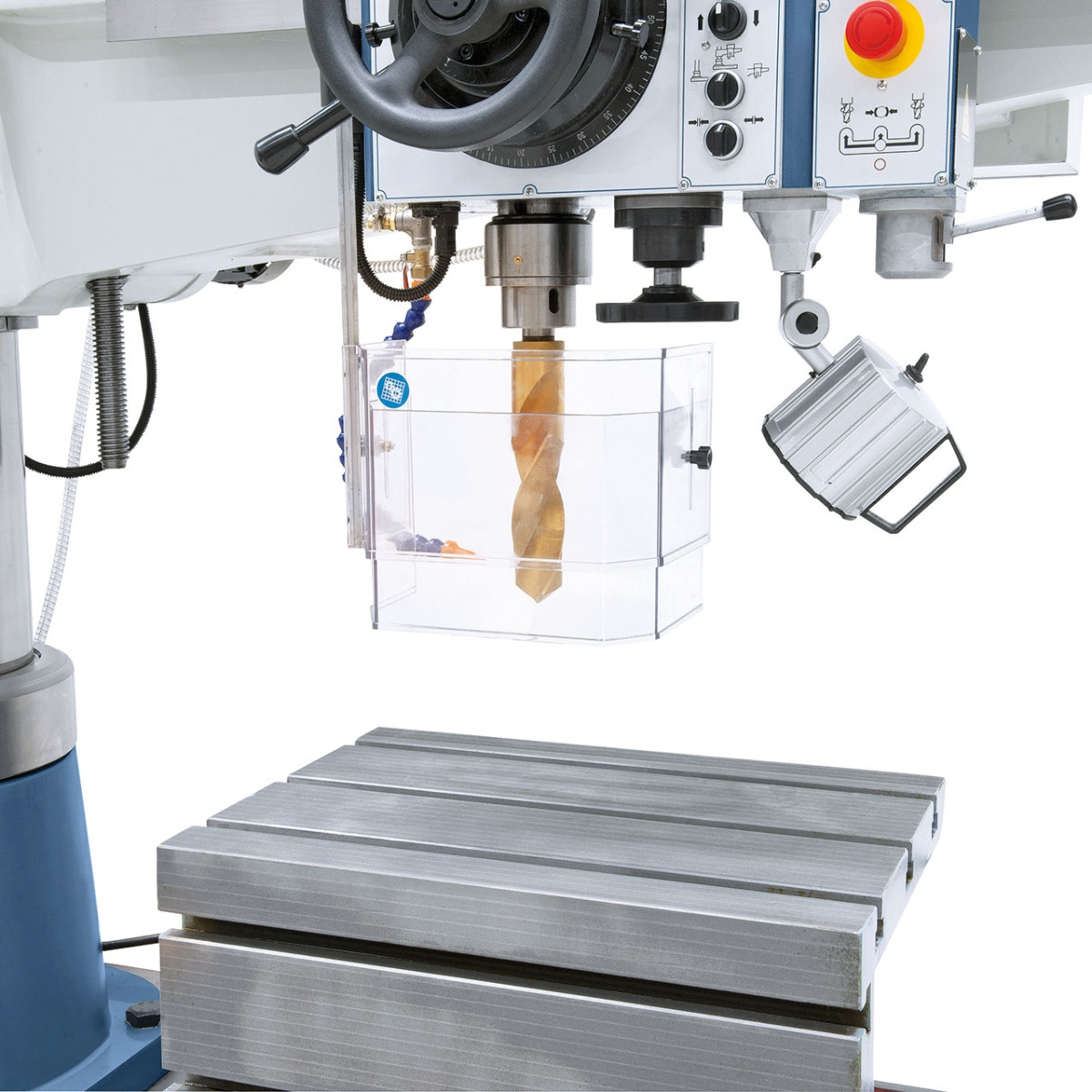

![01-1321xl_7NKjxzPeNi0gQX Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge](https://bernardo-shop.de/media/dc/d4/a6/1703717884/01-1321xl_7nkjxzpeni0gqx.jpg)

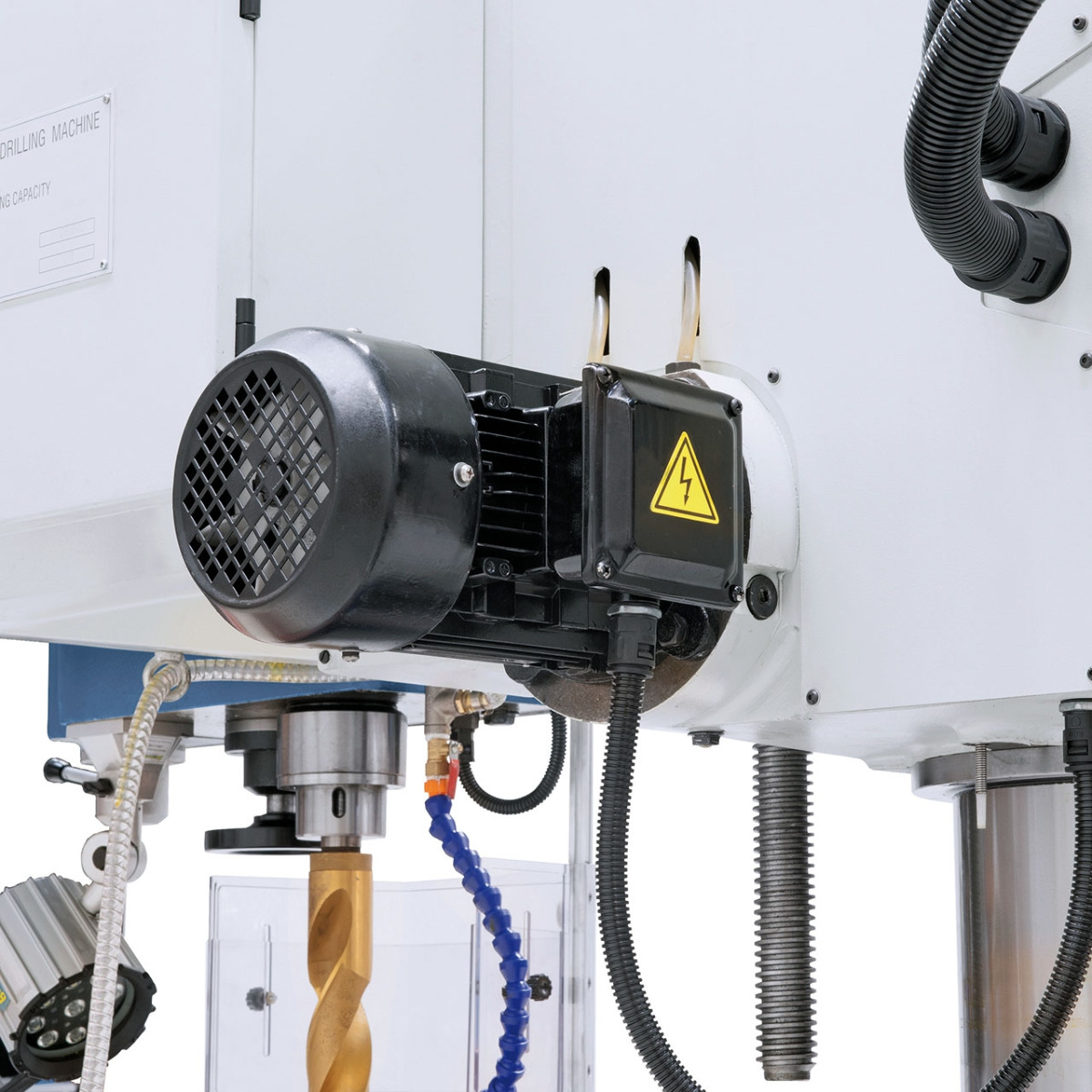

![01-1321xl_8Bo6eS2raSCJE8 Serienmäßig mit Hydraulikmotor für die Klemmung des Auslegers, der Säule und des Bohrkopfes.](https://bernardo-shop.de/media/bc/26/6c/1703717861/01-1321xl_8bo6es2rascje8.jpg)
![01-1321xl_9uD1AxekTL7yf8 Drehrichtungsänderung bzw. Ein- und Auskuppeln der Spindel erfolgt mittels Pilotschalter an der Unterseite des Bohrkopfes](https://bernardo-shop.de/media/e4/96/26/1703717656/01-1321xl_9ud1axektl7yf8.jpg)

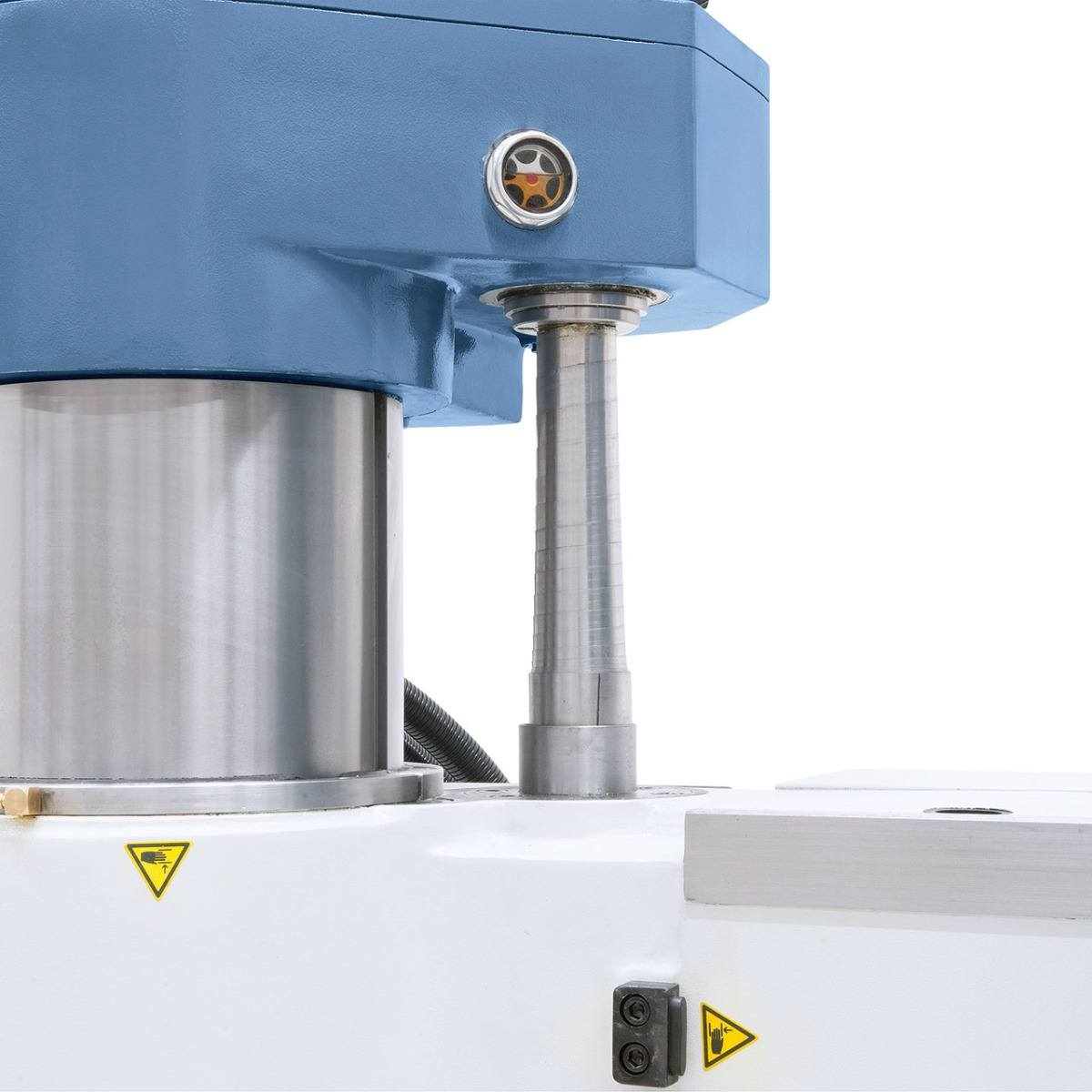

![01-1321xl_10A9nCompuOwFIu 01-1321xl_10.jpg](https://bernardo-shop.de/media/57/2c/e7/1703717452/01-1321xl_10a9ncompuowfiu.jpg)

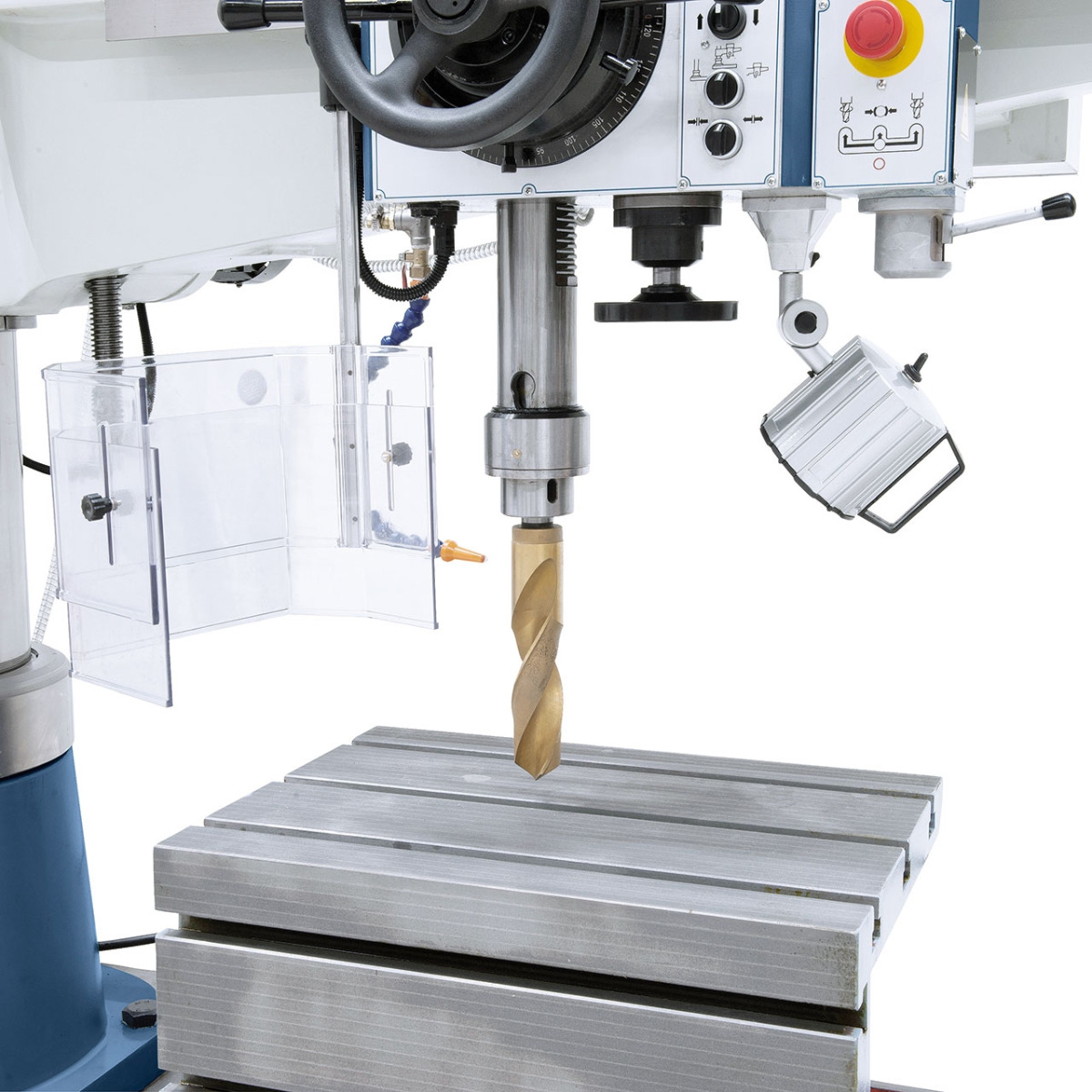

![01-1321xl_11egS8kdSqPPbb3 01-1321xl_11.jpg](https://bernardo-shop.de/media/b2/db/72/1703717888/01-1321xl_11egs8kdsqppbb3.jpg)

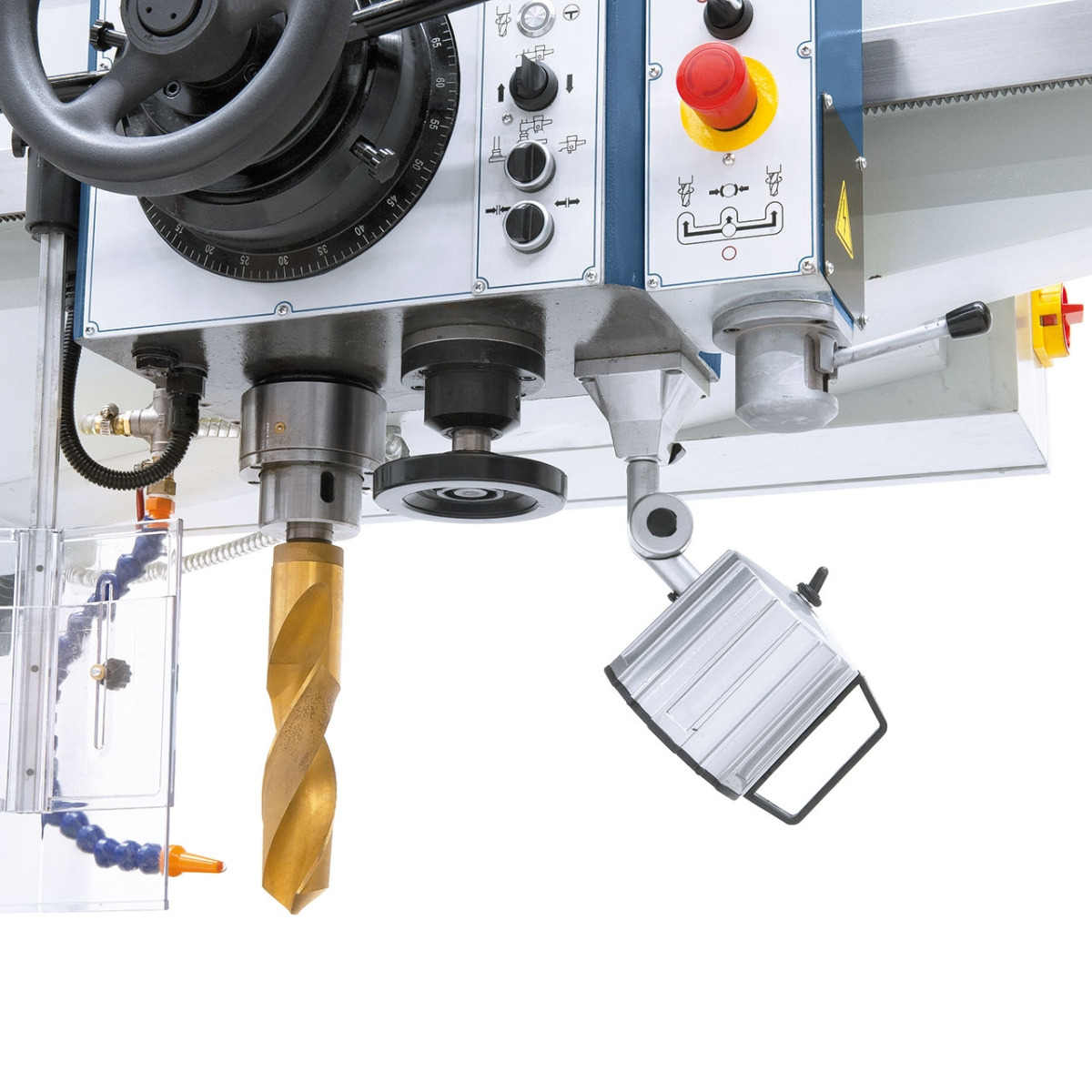

![01-1321xl_12LTNzRBUCBVAZd 01-1321xl_12.jpg](https://bernardo-shop.de/media/c9/16/b0/1703717863/01-1321xl_12ltnzrbucbvazd.jpg)
![01-1321xl_1De5BIpl14E3At 01-1321xl_1.jpg](https://bernardo-shop.de/media/31/71/07/1703717703/01-1321xl_1de5bipl14e3at.jpg)
![01-1321xl_2zteWlGjNHAJtU 01-1321xl_2.jpg](https://bernardo-shop.de/media/c6/44/e2/1703717676/01-1321xl_2ztewlgjnhajtu.jpg)
![01-1321xl_3DYbzzw1rw9jnG Gegengewicht für die Pinole und Energie- führungskette an der Rückseite des Bohrkopfes.](https://bernardo-shop.de/media/f9/f1/2e/1703717427/01-1321xl_3dybzzw1rw9jng.jpg)
![01-1321xl_43HLWmTwJwqyKD Präzisionsgeschliffener Würfeltisch mit 5 T-Nuten, serienmäßig im Lieferumfang enthalten.](https://bernardo-shop.de/media/0f/e6/d6/1703717881/01-1321xl_43hlwmtwjwqykd.jpg)
![01-1321xl_13kdCAr6TvIVPJ0 Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten.](https://bernardo-shop.de/media/4f/b3/84/1703717840/01-1321xl_13kdcar6tvivpj0.jpg)
![01-1321xl_5ssbNLAzmJ3lDL Die Einstellung der gewünschten Drehzahl bzw. des Vorschubs erfolgt an der Vorderseite des Bohrkopfes.](https://bernardo-shop.de/media/b5/ed/18/1703717906/01-1321xl_5ssbnlazmj3ldl.jpg)
![01-1321xl_6dCX0w1ZUsQerL Alle Schalt- und Kontrollelemente sind übersichtlich am Spindelstock angebracht](https://bernardo-shop.de/media/fd/d0/b3/1703759926/01-1321xl_6dcx0w1zusqerl.jpg)
![01-1321xl_7NKjxzPeNi0gQX Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge](https://bernardo-shop.de/media/dc/d4/a6/1703717884/01-1321xl_7nkjxzpeni0gqx.jpg)
![01-1321xl_8Bo6eS2raSCJE8 Serienmäßig mit Hydraulikmotor für die Klemmung des Auslegers, der Säule und des Bohrkopfes.](https://bernardo-shop.de/media/bc/26/6c/1703717861/01-1321xl_8bo6es2rascje8.jpg)
![01-1321xl_9uD1AxekTL7yf8 Drehrichtungsänderung bzw. Ein- und Auskuppeln der Spindel erfolgt mittels Pilotschalter an der Unterseite des Bohrkopfes](https://bernardo-shop.de/media/e4/96/26/1703717656/01-1321xl_9ud1axektl7yf8.jpg)
![01-1321xl_10A9nCompuOwFIu 01-1321xl_10.jpg](https://bernardo-shop.de/media/57/2c/e7/1703717452/01-1321xl_10a9ncompuowfiu.jpg)
![01-1321xl_11egS8kdSqPPbb3 01-1321xl_11.jpg](https://bernardo-shop.de/media/b2/db/72/1703717888/01-1321xl_11egs8kdsqppbb3.jpg)
![01-1321xl_12LTNzRBUCBVAZd 01-1321xl_12.jpg](https://bernardo-shop.de/media/c9/16/b0/1703717863/01-1321xl_12ltnzrbucbvazd.jpg)
![01-1321xl_1De5BIpl14E3At 01-1321xl_1.jpg](https://bernardo-shop.de/media/31/71/07/1703717703/01-1321xl_1de5bipl14e3at.jpg)
![01-1321xl_2zteWlGjNHAJtU 01-1321xl_2.jpg](https://bernardo-shop.de/media/c6/44/e2/1703717676/01-1321xl_2ztewlgjnhajtu.jpg)
![01-1321xl_3DYbzzw1rw9jnG Gegengewicht für die Pinole und Energie- führungskette an der Rückseite des Bohrkopfes.](https://bernardo-shop.de/media/f9/f1/2e/1703717427/01-1321xl_3dybzzw1rw9jng.jpg)
![01-1321xl_43HLWmTwJwqyKD Präzisionsgeschliffener Würfeltisch mit 5 T-Nuten, serienmäßig im Lieferumfang enthalten.](https://bernardo-shop.de/media/0f/e6/d6/1703717881/01-1321xl_43hlwmtwjwqykd.jpg)
![01-1321xl_13kdCAr6TvIVPJ0 Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten.](https://bernardo-shop.de/media/4f/b3/84/1703717840/01-1321xl_13kdcar6tvivpj0.jpg)
![01-1321xl_5ssbNLAzmJ3lDL Die Einstellung der gewünschten Drehzahl bzw. des Vorschubs erfolgt an der Vorderseite des Bohrkopfes.](https://bernardo-shop.de/media/b5/ed/18/1703717906/01-1321xl_5ssbnlazmj3ldl.jpg)
![01-1321xl_6dCX0w1ZUsQerL Alle Schalt- und Kontrollelemente sind übersichtlich am Spindelstock angebracht](https://bernardo-shop.de/media/fd/d0/b3/1703759926/01-1321xl_6dcx0w1zusqerl.jpg)
![01-1321xl_7NKjxzPeNi0gQX Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge](https://bernardo-shop.de/media/dc/d4/a6/1703717884/01-1321xl_7nkjxzpeni0gqx.jpg)
![01-1321xl_8Bo6eS2raSCJE8 Serienmäßig mit Hydraulikmotor für die Klemmung des Auslegers, der Säule und des Bohrkopfes.](https://bernardo-shop.de/media/bc/26/6c/1703717861/01-1321xl_8bo6es2rascje8.jpg)
![01-1321xl_9uD1AxekTL7yf8 Drehrichtungsänderung bzw. Ein- und Auskuppeln der Spindel erfolgt mittels Pilotschalter an der Unterseite des Bohrkopfes](https://bernardo-shop.de/media/e4/96/26/1703717656/01-1321xl_9ud1axektl7yf8.jpg)
![01-1321xl_10A9nCompuOwFIu 01-1321xl_10.jpg](https://bernardo-shop.de/media/57/2c/e7/1703717452/01-1321xl_10a9ncompuowfiu.jpg)
![01-1321xl_11egS8kdSqPPbb3 01-1321xl_11.jpg](https://bernardo-shop.de/media/b2/db/72/1703717888/01-1321xl_11egs8kdsqppbb3.jpg)
![01-1321xl_12LTNzRBUCBVAZd 01-1321xl_12.jpg](https://bernardo-shop.de/media/c9/16/b0/1703717863/01-1321xl_12ltnzrbucbvazd.jpg)
![01-1321xl_1De5BIpl14E3At 01-1321xl_1.jpg](https://bernardo-shop.de/media/31/71/07/1703717703/01-1321xl_1de5bipl14e3at.jpg)
![01-1321xl_2zteWlGjNHAJtU 01-1321xl_2.jpg](https://bernardo-shop.de/media/c6/44/e2/1703717676/01-1321xl_2ztewlgjnhajtu.jpg)
![01-1321xl_3DYbzzw1rw9jnG Gegengewicht für die Pinole und Energie- führungskette an der Rückseite des Bohrkopfes.](https://bernardo-shop.de/media/f9/f1/2e/1703717427/01-1321xl_3dybzzw1rw9jng.jpg)
![01-1321xl_43HLWmTwJwqyKD Präzisionsgeschliffener Würfeltisch mit 5 T-Nuten, serienmäßig im Lieferumfang enthalten.](https://bernardo-shop.de/media/0f/e6/d6/1703717881/01-1321xl_43hlwmtwjwqykd.jpg)
![01-1321xl_13kdCAr6TvIVPJ0 Leistungsstarke Kühlmittelpumpe im Lieferumfang enthalten.](https://bernardo-shop.de/media/4f/b3/84/1703717840/01-1321xl_13kdcar6tvivpj0.jpg)
![01-1321xl_5ssbNLAzmJ3lDL Die Einstellung der gewünschten Drehzahl bzw. des Vorschubs erfolgt an der Vorderseite des Bohrkopfes.](https://bernardo-shop.de/media/b5/ed/18/1703717906/01-1321xl_5ssbnlazmj3ldl.jpg)
![01-1321xl_6dCX0w1ZUsQerL Alle Schalt- und Kontrollelemente sind übersichtlich am Spindelstock angebracht](https://bernardo-shop.de/media/fd/d0/b3/1703759926/01-1321xl_6dcx0w1zusqerl.jpg)
![01-1321xl_7NKjxzPeNi0gQX Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge](https://bernardo-shop.de/media/dc/d4/a6/1703717884/01-1321xl_7nkjxzpeni0gqx.jpg)
![01-1321xl_8Bo6eS2raSCJE8 Serienmäßig mit Hydraulikmotor für die Klemmung des Auslegers, der Säule und des Bohrkopfes.](https://bernardo-shop.de/media/bc/26/6c/1703717861/01-1321xl_8bo6es2rascje8.jpg)
![01-1321xl_9uD1AxekTL7yf8 Drehrichtungsänderung bzw. Ein- und Auskuppeln der Spindel erfolgt mittels Pilotschalter an der Unterseite des Bohrkopfes](https://bernardo-shop.de/media/e4/96/26/1703717656/01-1321xl_9ud1axektl7yf8.jpg)
![01-1321xl_10A9nCompuOwFIu 01-1321xl_10.jpg](https://bernardo-shop.de/media/57/2c/e7/1703717452/01-1321xl_10a9ncompuowfiu.jpg)
![01-1321xl_11egS8kdSqPPbb3 01-1321xl_11.jpg](https://bernardo-shop.de/media/b2/db/72/1703717888/01-1321xl_11egs8kdsqppbb3.jpg)
![01-1321xl_12LTNzRBUCBVAZd 01-1321xl_12.jpg](https://bernardo-shop.de/media/c9/16/b0/1703717863/01-1321xl_12ltnzrbucbvazd.jpg)
Die kompakte Radialbohrmaschine RD 1200 HK ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche….) ideal geeignet. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, …
Bernardo Technische Daten
Bohrleistung max. |
40 mm |
Gewindeschneiden max. |
M30 |
Ausladung min./max. |
250 - 1150 mm |
Vertikalbewegung des Auslegers |
600 mm |
Verfahrweg Bohrkopf (horizontal) |
905 mm |
Pinolenhub |
290 mm |
Spindelaufnahme |
MK 4 |
Spindeldrehzahl |
(9) 63 - 2000 U/min |
Vorschubbereich |
(6) 0,08 - 0,50 mm/U |
Abstand Spindel / Würfeltisch |
95 - 650 mm |
Abstand Spindel / Grundplatte |
550 - 1105 mm |
Aufspannfläche Grundplatte |
1170 x 790 mm |
Würfeltisch (L x B x H) |
640 x 450 x 450 mm |
Motorleistung |
2,0 kW |
Maschinenabmessung (B x T x H) |
1950 x 980 x 2420 mm |
Gewicht ca. |
2190 kg |
Bernardo Funktionen
- Auslegerarm, Bohrkopf und Säule mit unabhängiger hydraulischer Klemmung
- Schalt- und Bedienelemente übersichtlich an der Vorderseite der Maschine
- Verwindungssteife und geschliffene Stahlsäule für vibrationsfreies Arbeiten
- Großdimensionierte Pinole gewährleistet höchstmögliche Stabilität
- Drehrichtungsänderung bzw. Ein- und Auskuppeln der Spindel erfolgt mittels Pilotschalter an der Unterseite des Bohrkopfes
- Hohe Spindelrundlaufgenauigkeit durch Präzisionslager
- Gehärtete und geschliffene Zahnräder, im Ölbad laufend
- Einfache Höhenverstellung des Auslegerarms über Hubmotor, die Position der Spindel bleibt unverändert, ideal für Serienarbeiten
- Mittels Wahlschalter können Bohrkopf und Säule wahlweise gleichzeitig bzw. separat geklemmt oder gelöst werden
Bernardo Lieferumgang
- Würfeltisch
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülsen MK 4 / 3, MK 3 / 2
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Digitale Drehzahlanzeige
- Hubmotor
- Hydraulikmotor
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
