Bernardo Planscheiben Planscheibe K72 - 400
Produktnummer:
21-5008-bernardo
Produktinformationen "Bernardo Planscheiben Planscheibe K72 - 400 "

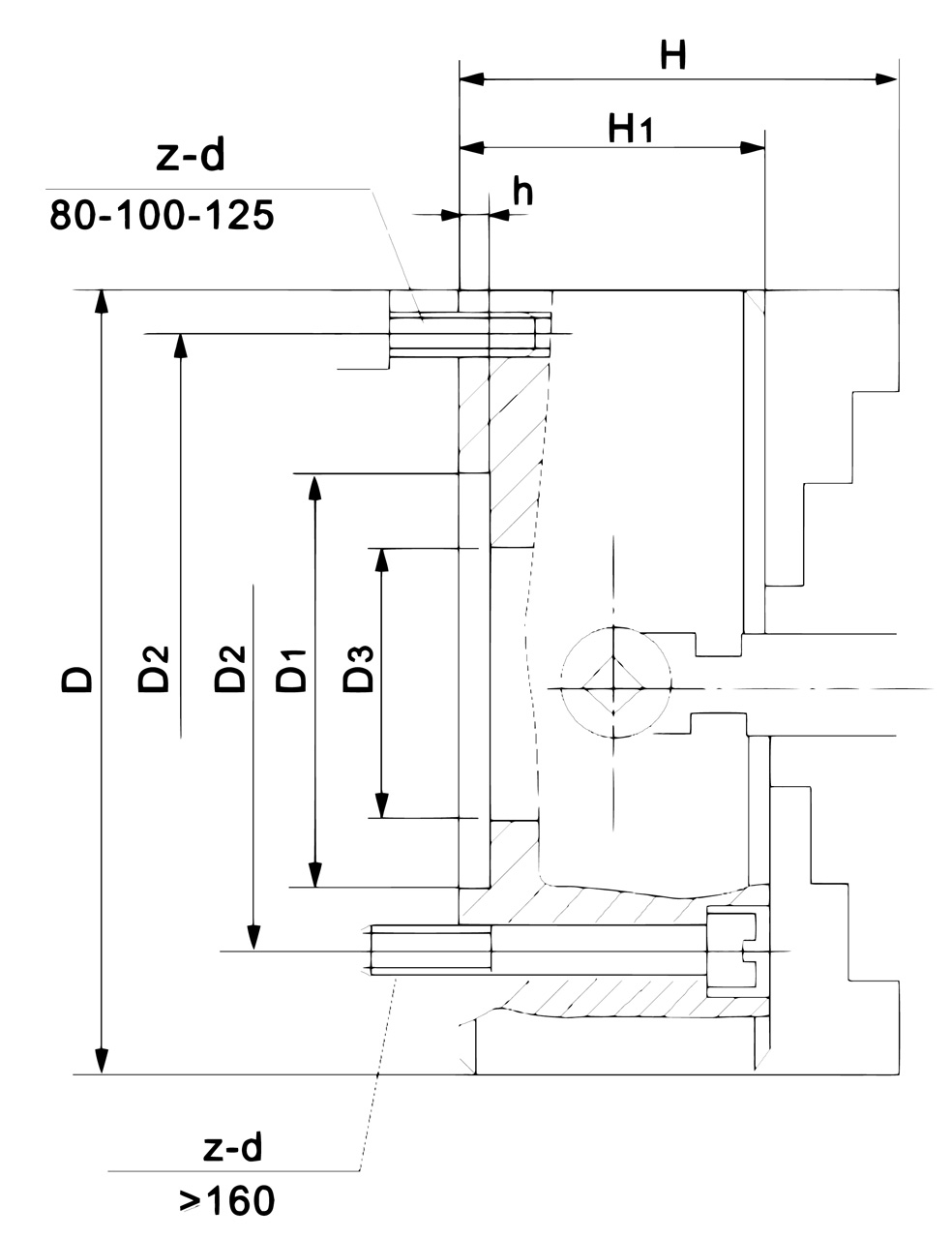

Bernardo Technische Daten
|
D - Futtergröße |
400 |
|
D1 |
160 mm |
|
D2 |
185 mm |
|
D3 |
125 mm |
|
H |
143 mm |
|
H1 |
95 mm |
|
h |
8 mm |
|
Befestigungsschrauben |
4 x M16 |
|
Max. Drehzahl |
640 U/min |
|
Gewicht ca. |
62 kg |
Bernardo Funktionen
Ausführung:
- Vierbacken-Planscheibe in Gussausführung
- Mit Zentrieraufnahme nach DIN 6350
- Vier einzeln verstellbare Spannbacken
- Ab einem Durchmesser von 160 mm wird die Planscheibe von vorne auf den Flansch montiert
- Ab einem Durchmesser von 300 mm sind T-Nuten eingefräst
- Inklusive ein Satz harte, einteilige Backen
Anwendungsbereich:
- Geeignet zum Spannen von asymmetrischen und rechteckigen Werkstücken auf Drehmaschinen
