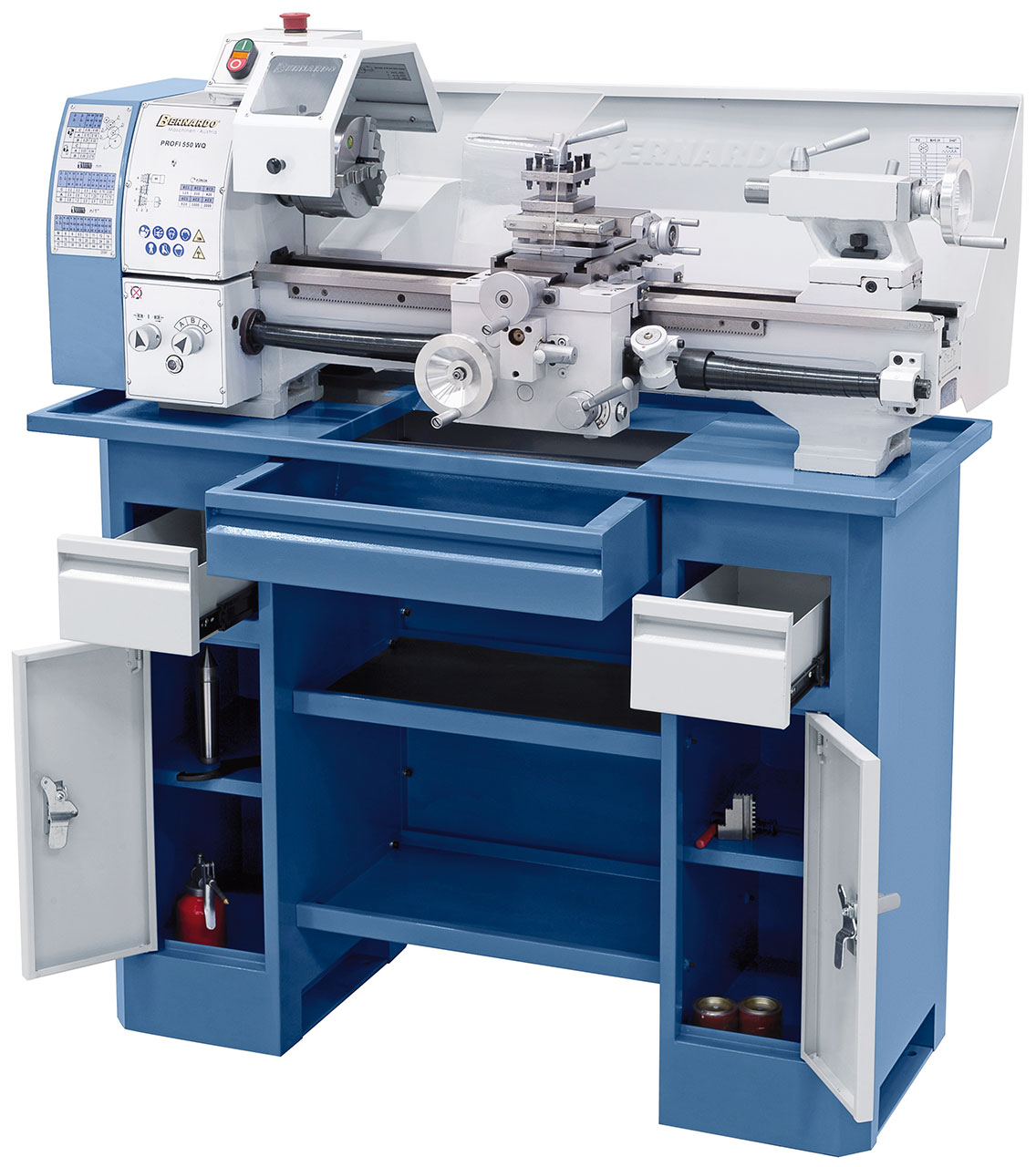

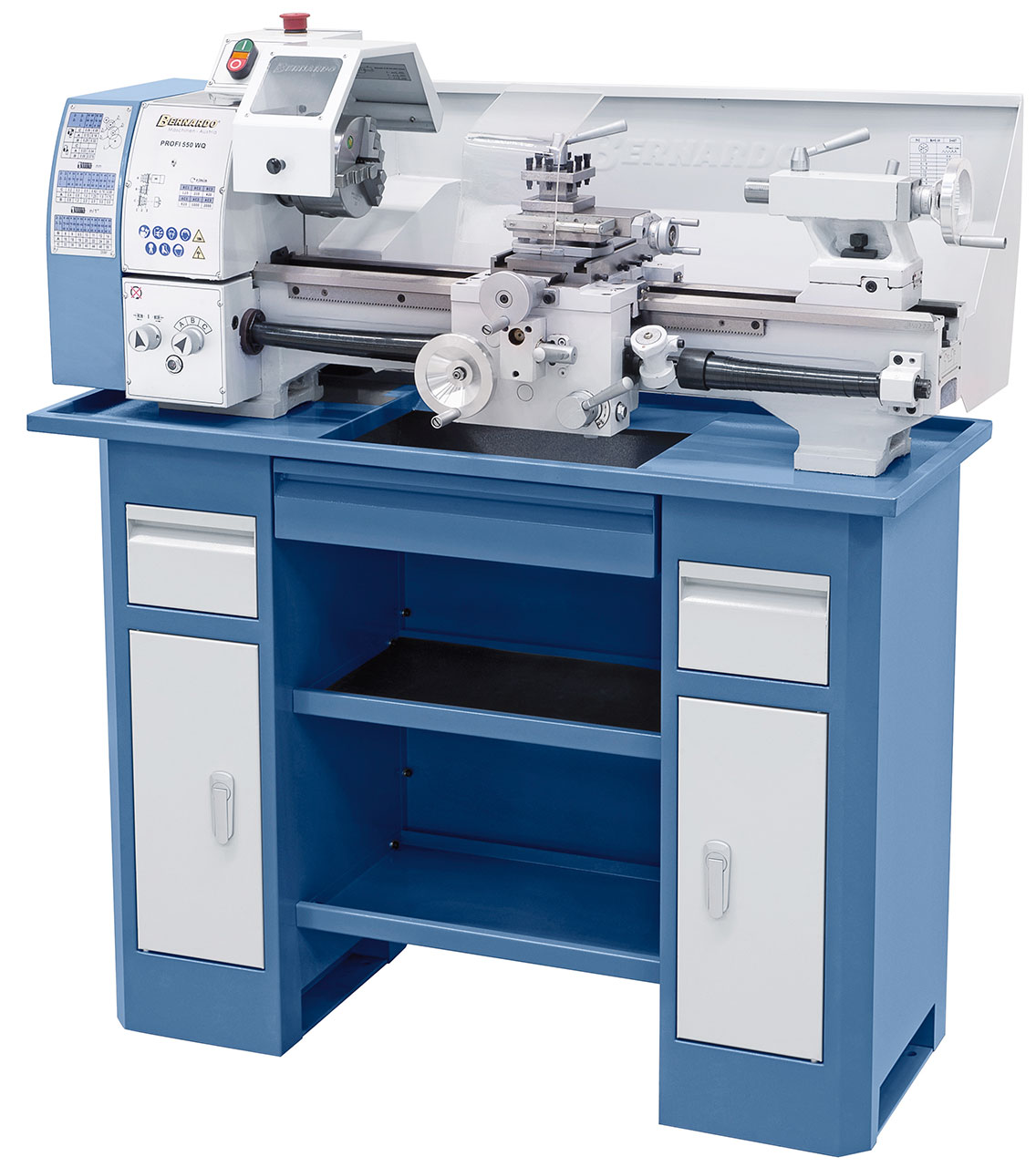

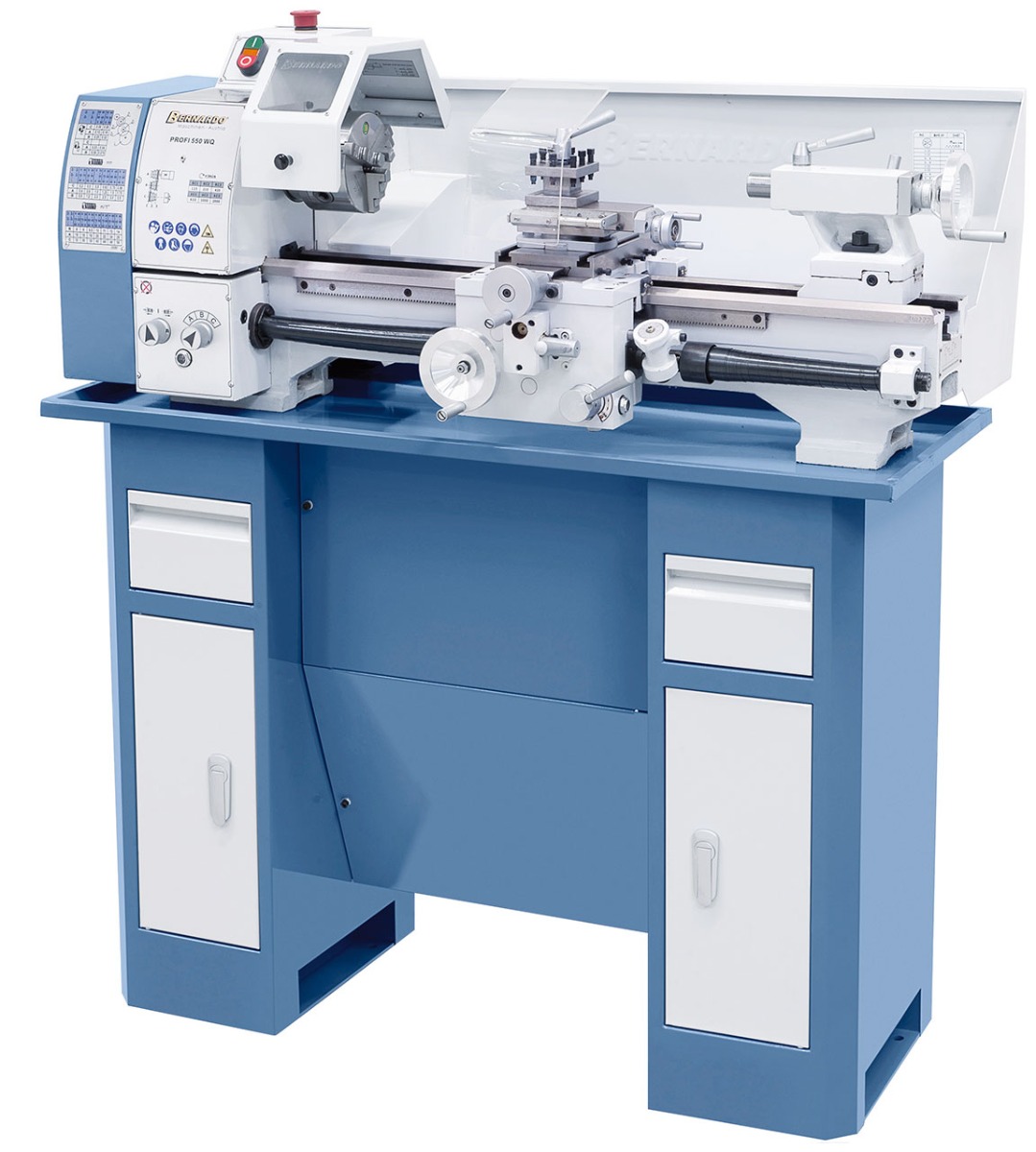

Bernardo Leitspindeldrehmaschinen Leitspindel-Drehmaschine Profi 550 WQ / 400 V
Produktinformationen "Bernardo Leitspindeldrehmaschinen Leitspindel-Drehmaschine Profi 550 WQ / 400 V"
Die präzise Leitspindeldrehmaschine Profi 550 WQ wird nach den strengen Vorgaben des DIN-Standards gefertigt. Die Besonderheit dieses Modells ist der große Längsvorschubbereich mit 6 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub.
Bernardo Technische Daten
|
Spitzenweite |
550 mm |
|
Spitzenhöhe |
125 mm |
|
Umlaufdurchmesser über Bett |
250 mm |
|
Bettbreite |
135 mm |
|
Spindelbohrung |
26 mm |
|
Aufnahme in der Spindelbohrung |
MK 4 |
|
Drehzahlbereich |
(6) 125 - 2000 U/min |
|
Bereich Längsvorschübe |
(6) 0,06 - 0,32 mm/U |
|
Bereich Planvorschübe |
(4) 0,03 - 0,075 mm/U |
|
Metrische Gewinde |
(18) 0,2 - 3,5 mm |
|
Zollgewinde |
(21) 8 - 56 Gg/1" |
|
Pinolenweg |
70 mm |
|
Pinolenaufnahme |
MK 2 |
|
Motor-Abgabeleistung S1 100% |
0,75 kW / 400 V |
|
Motor-Aufnahmeleistung S6 40% |
1,0 kW / 400 V |
|
Maschinenabmessung (B x T x H)* |
1210 x 610 x 450 mm |
|
Gewicht ca. |
120 kg |
* ohne Untergestell
Bernardo Funktionen
- Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
- Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,015 mm) aufgrund Präzisionskegelrollenlager
- Thermoüberwachung inkl. Warnlampe schützt den Motor vor Überlastung

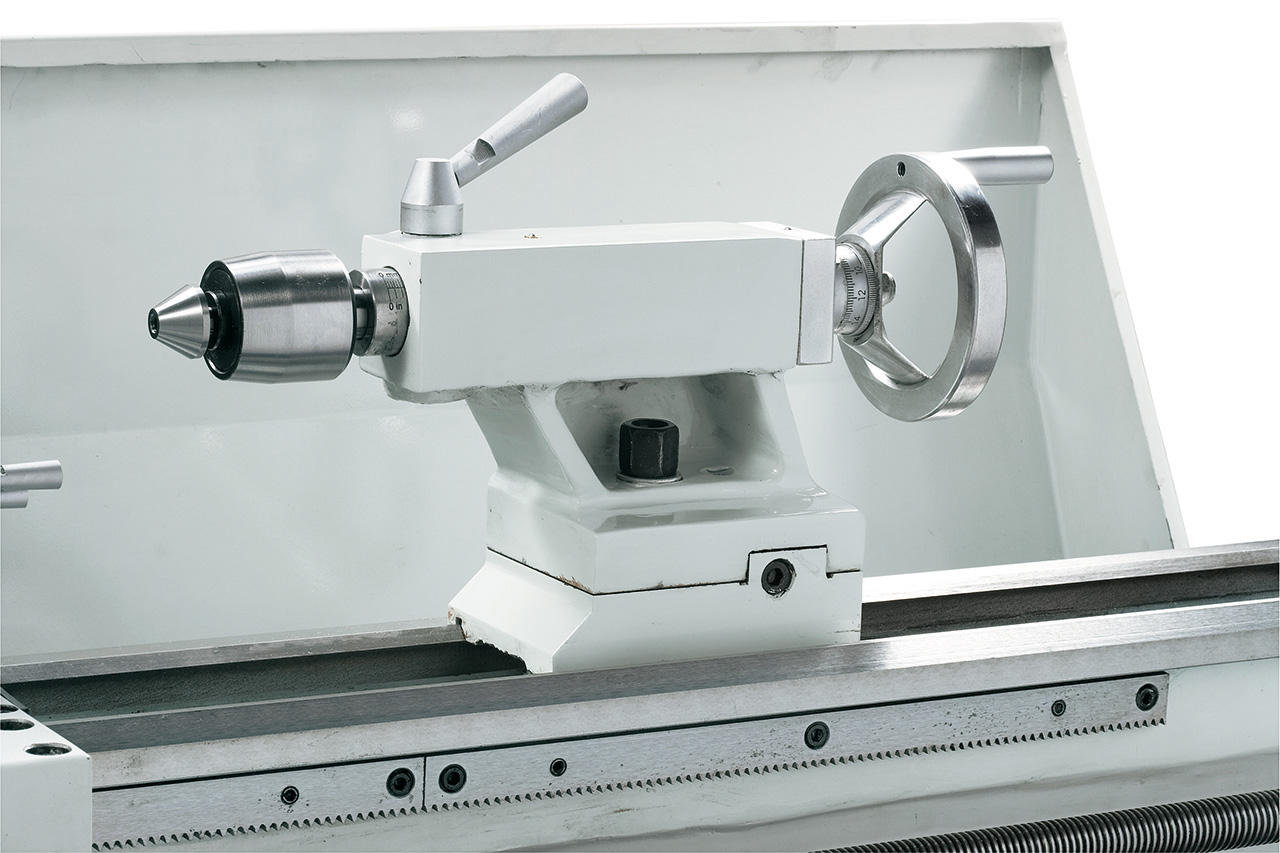

- Reitstock kann zum Kegeldrehen verstellt werden
- Bedienungsfreundliche Anordnung der Schaltelemente
- Führungen über Keilleisten nachstellbar
- Spindel mit 2 nachstellbaren Präzisionskegelrollenlagern (P5-Qualität)
- Serienmäßig mit Längs- und Planvorschub
- Sicherheitsschalter mit Unterspannungsauslöser
- Robuste Konstruktion im modernen Design
Bernardo Lieferumgang
- 3-Backenfutter DK11-125 mm
- Futterflansch 125 mm

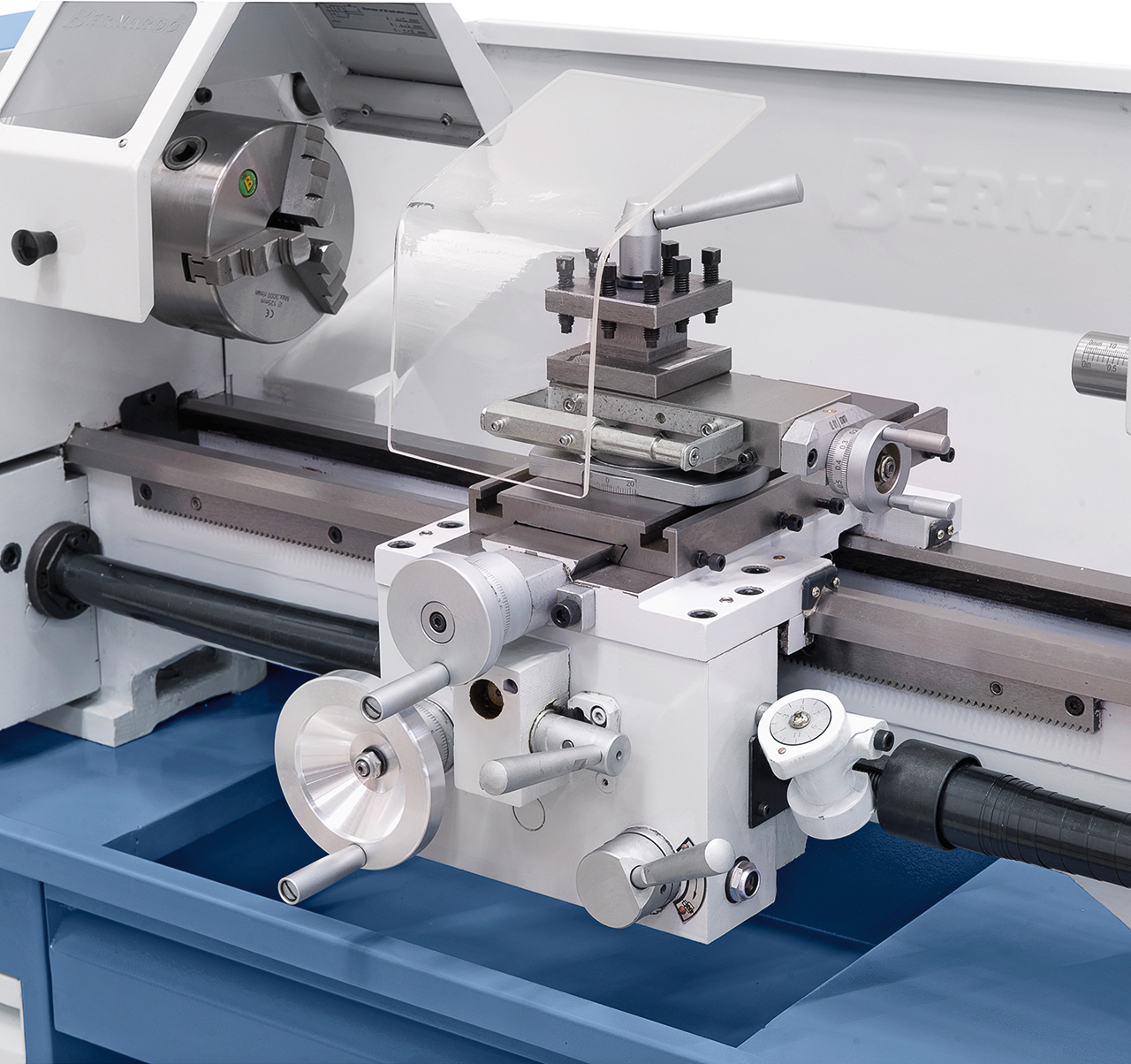

- Planschlitten mit Obersupport
- Feste Körnerspitzen
- Gewindeuhr

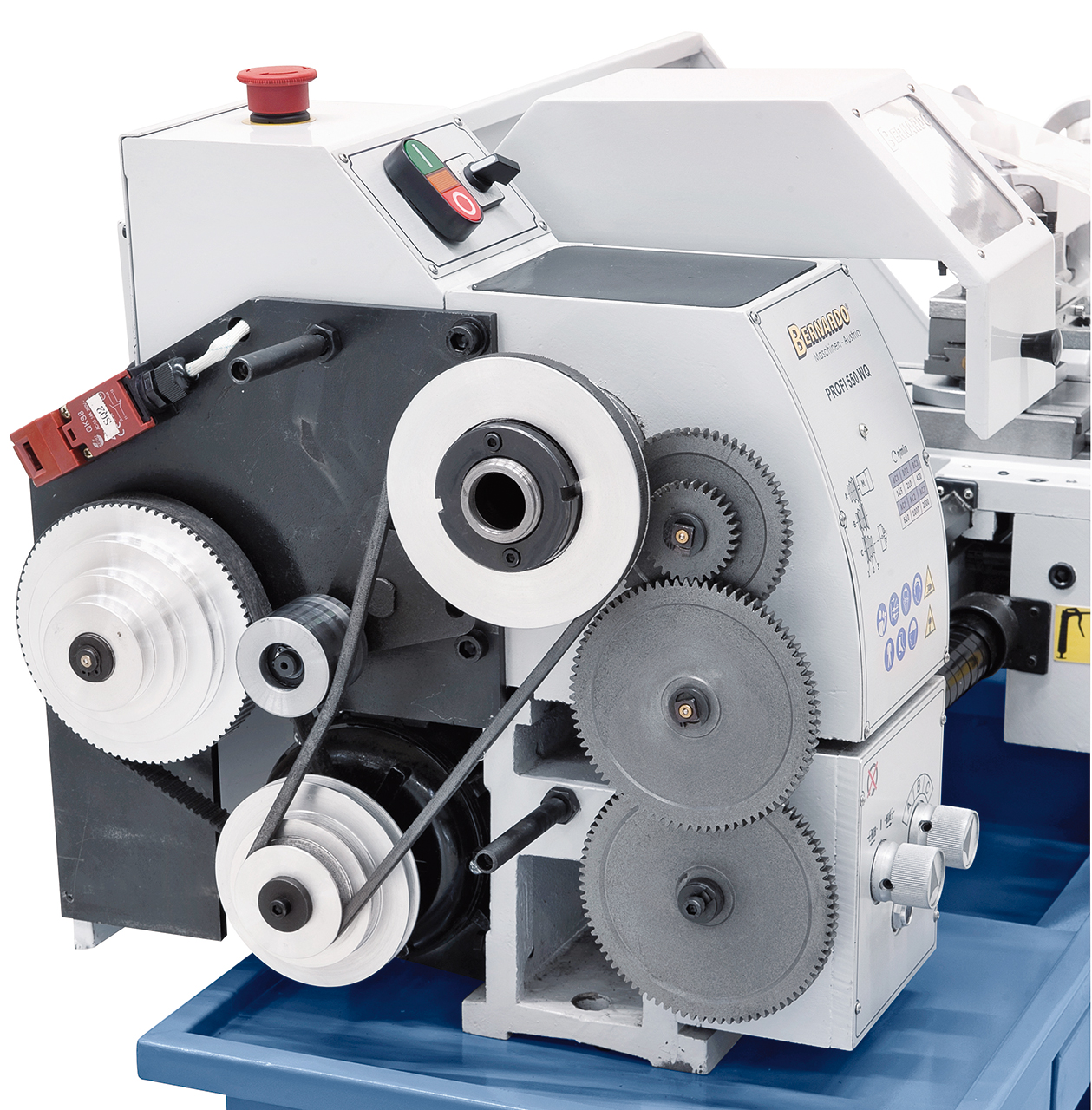

- Wechselräder
- Vierfachstahlhalter
- Futterschutz
- Spänerückwand
- Leitspindeldabdeckung
- Bedienwerkzeug
Herstellername: PWA HandelsgesmbH
Herstelleradresse:
Nebingerstraße 7a 4020 Linz | Austria
