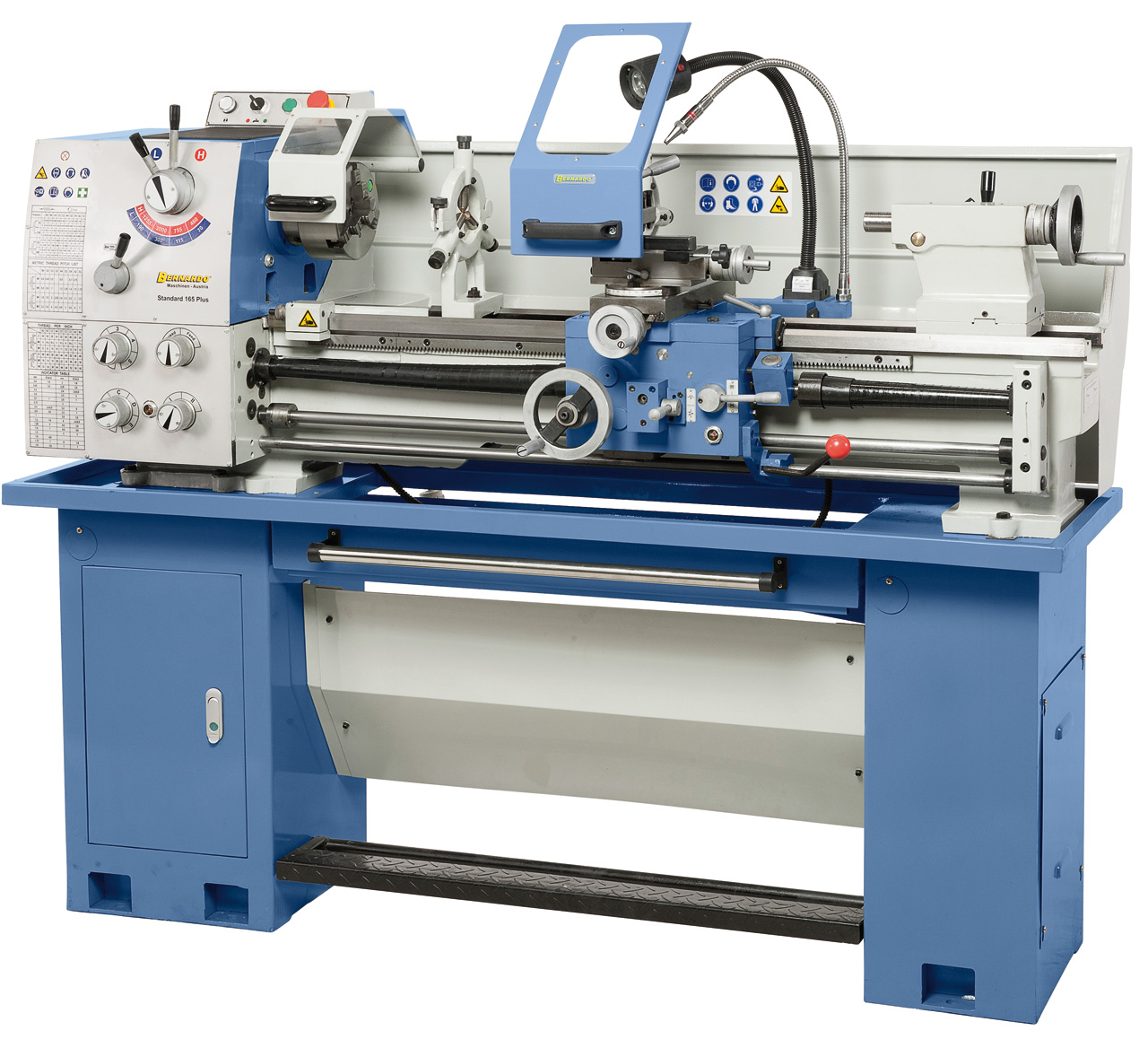

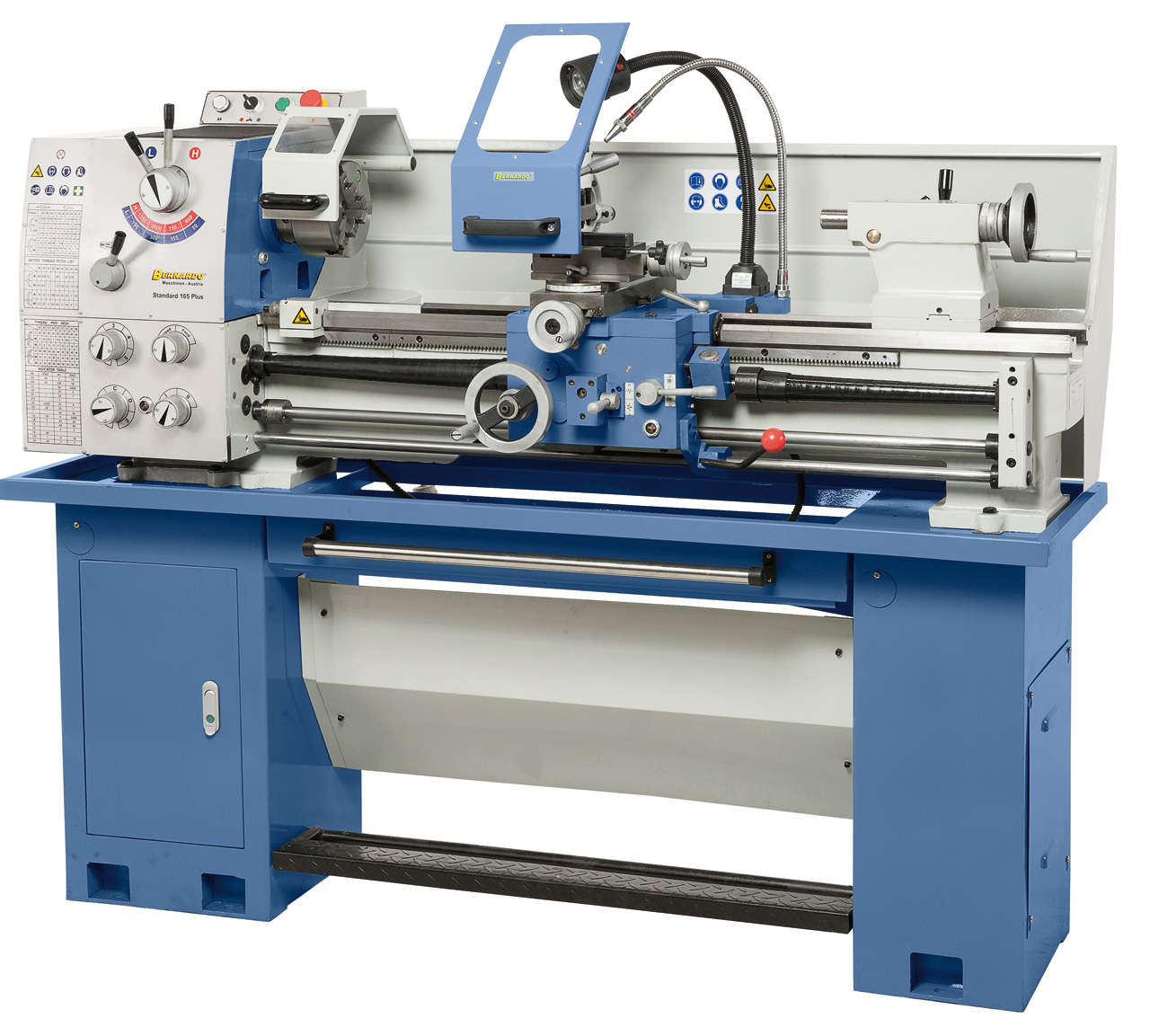

Bernardo Leit- und Zugspindeldrehmaschinen Standard 165 Plus

5.190,30 €*

% 5.521,60 €* (6% gespart)

Sofort verfügbar, Lieferzeit: 3-8 Tage

Produktnummer: 03-1258-bernardo
Produktinformationen "Bernardo Leit- und Zugspindeldrehmaschinen Standard 165 Plus"

Die Drehmaschine Standard 165 Plus ist eine Weiterentwicklung der bewährten 150er-Serie. Das Vorschubgetriebe wurde bedienerfreundlich überarbeitet und das Design des Getriebekopfes bekam ein modernes Gesicht. Für den anspruchsvollen Heimwerker bestens geeignet, wird diesem ein umfangreiches Standardzubehör und dadurch optimales Leistungspaket bei geringer Investition geboten.

Bernardo Technische Daten

Spitzenweite

1000 mm

Spitzenhöhe

175 mm

Umlaufdurchmesser über Bett

350 mm

Umlaufdurchmesser über Kröpfung*

450 mm

Umlaufdurchmesser über Planschlitten

190 mm

Bettbreite

180 mm

Spindelbohrung

40 mm

Spindelaufnahme

DIN 55029, D1-4

Drehzahlbereich

(8) 70 - 2000 U/min

Bereich Längsvorschübe

(40) 0,053 - 1,29 mm/U

Bereich Planvorschübe

(40) 0,013 - 0,31 mm/U

Metrische Gewinde

(32) 0,4 - 7 mm

Zollgewinde

(36) 4 - 60 Gg/1“

Pinolenweg

110 mm

Pinolenaufnahme

MK 3

Motor-Abgabeleistung S1 100%

1,5 kW (400 V)

Motor-Aufnahmeleistung S6 40%

2,2 kW (400 V)

Maschinenabmessung (B x T x H)

1730 x 700 x 1340 mm

Gewicht ca.

495 kg

* Bettlänge herausnehmbar: 220 mm

Bernardo Funktionen

  • Vielseitige Einsatzmöglichkeiten: Ausbildungswerkstätten, Werkzeugbau, Reparaturbetriebe, …
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

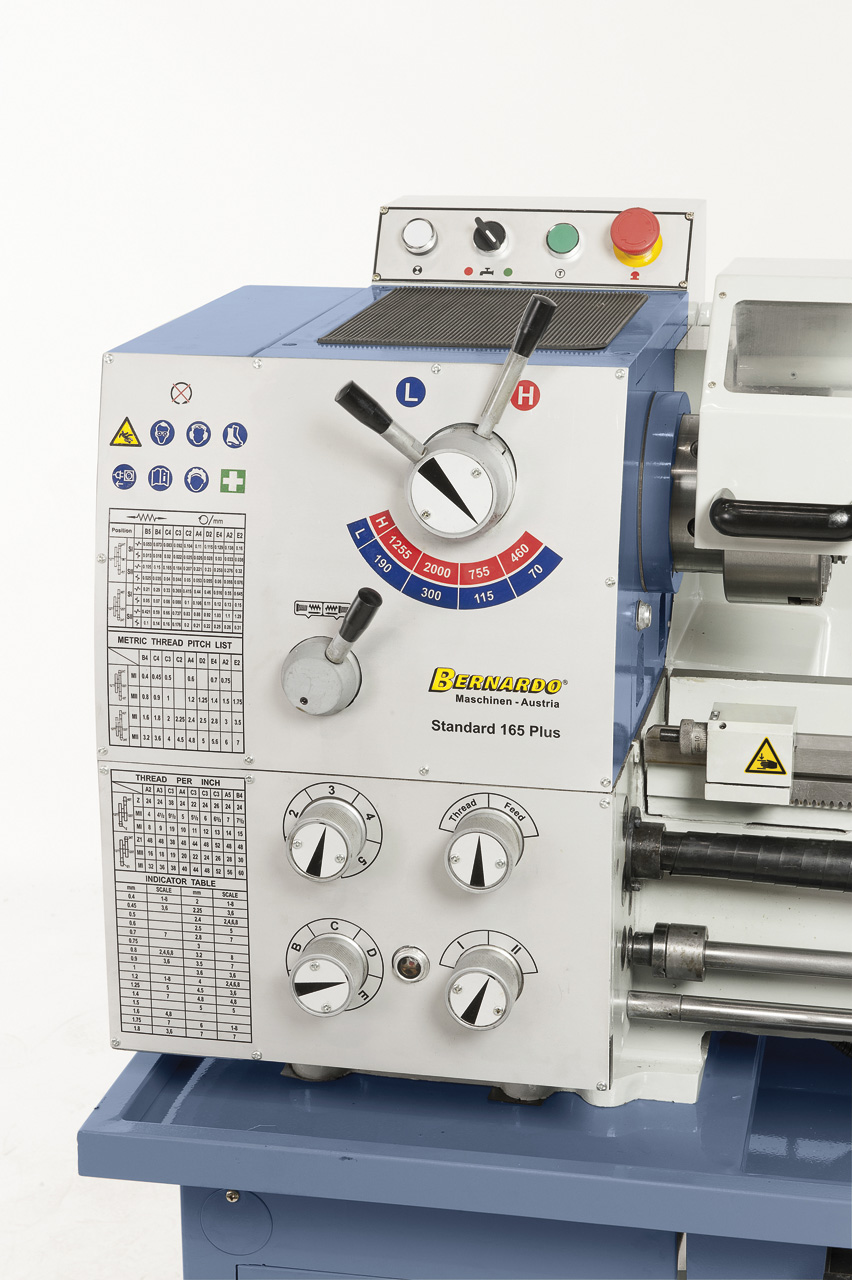

  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

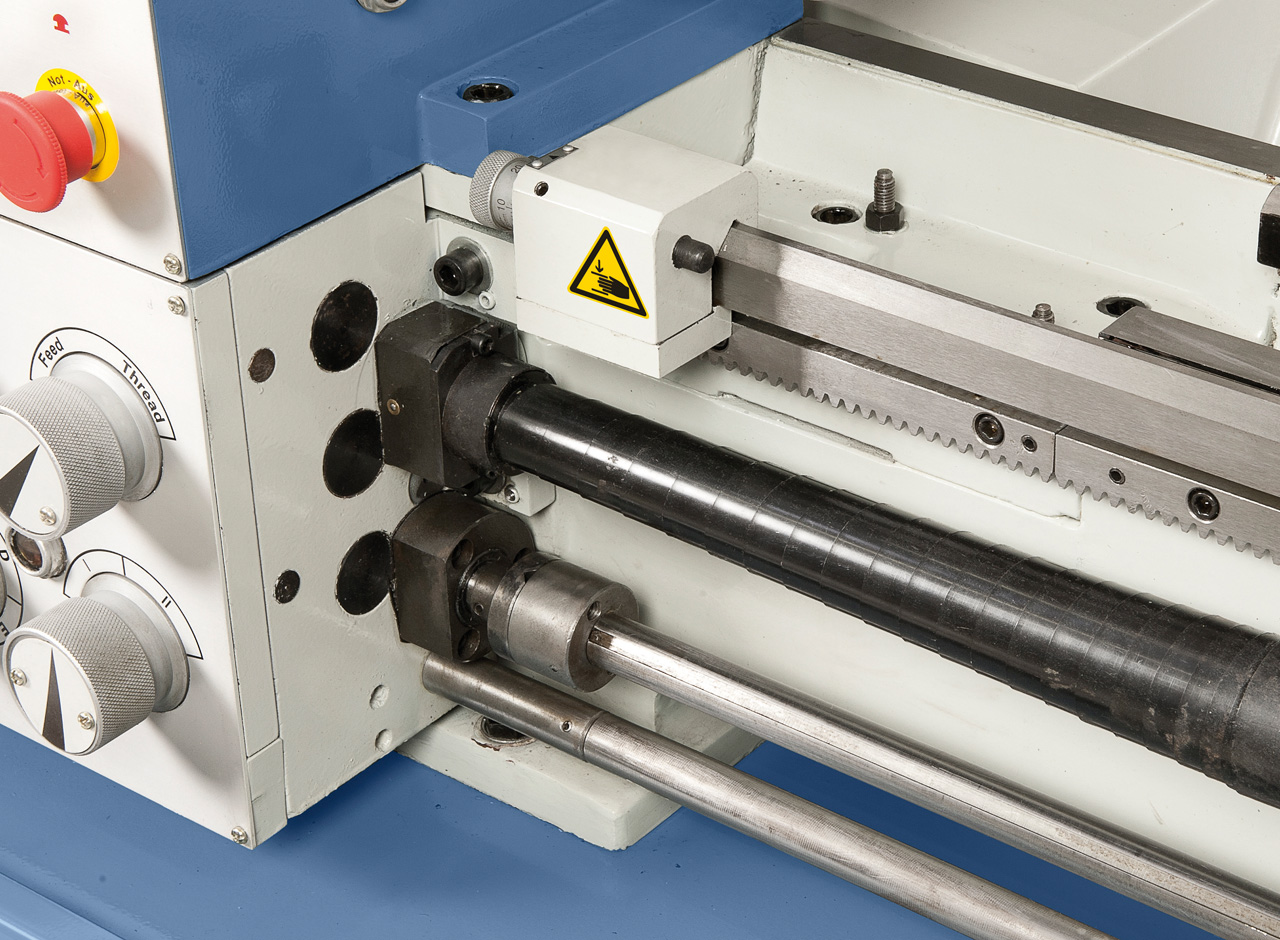

  • Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
  • Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen

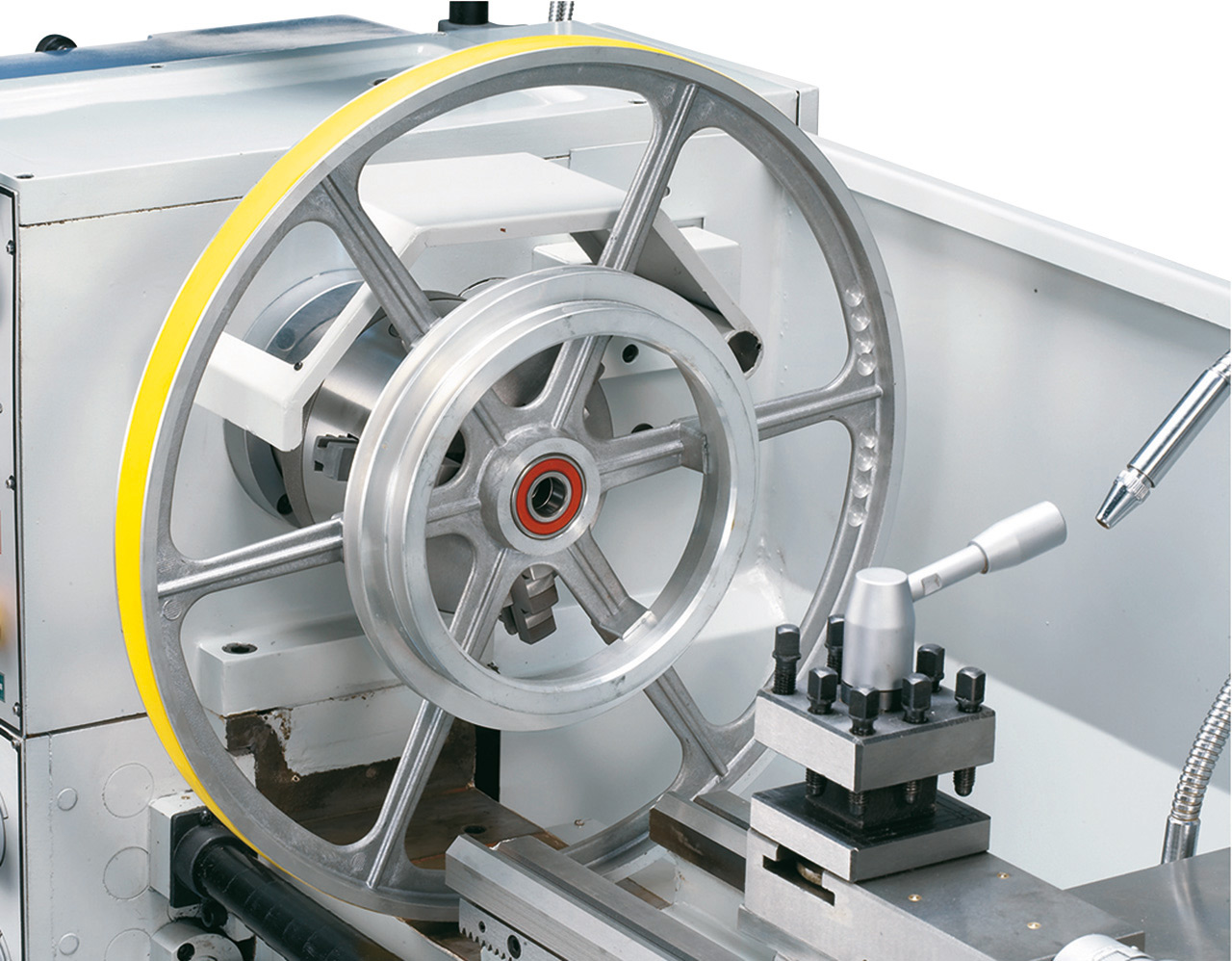

  • Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
  • Spindellagerung mit 2 nachstellbaren Präzisionslagern
  • Gehärtete und geschliffene Zahnräder und Wellen
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten

Bernardo Lieferumgang

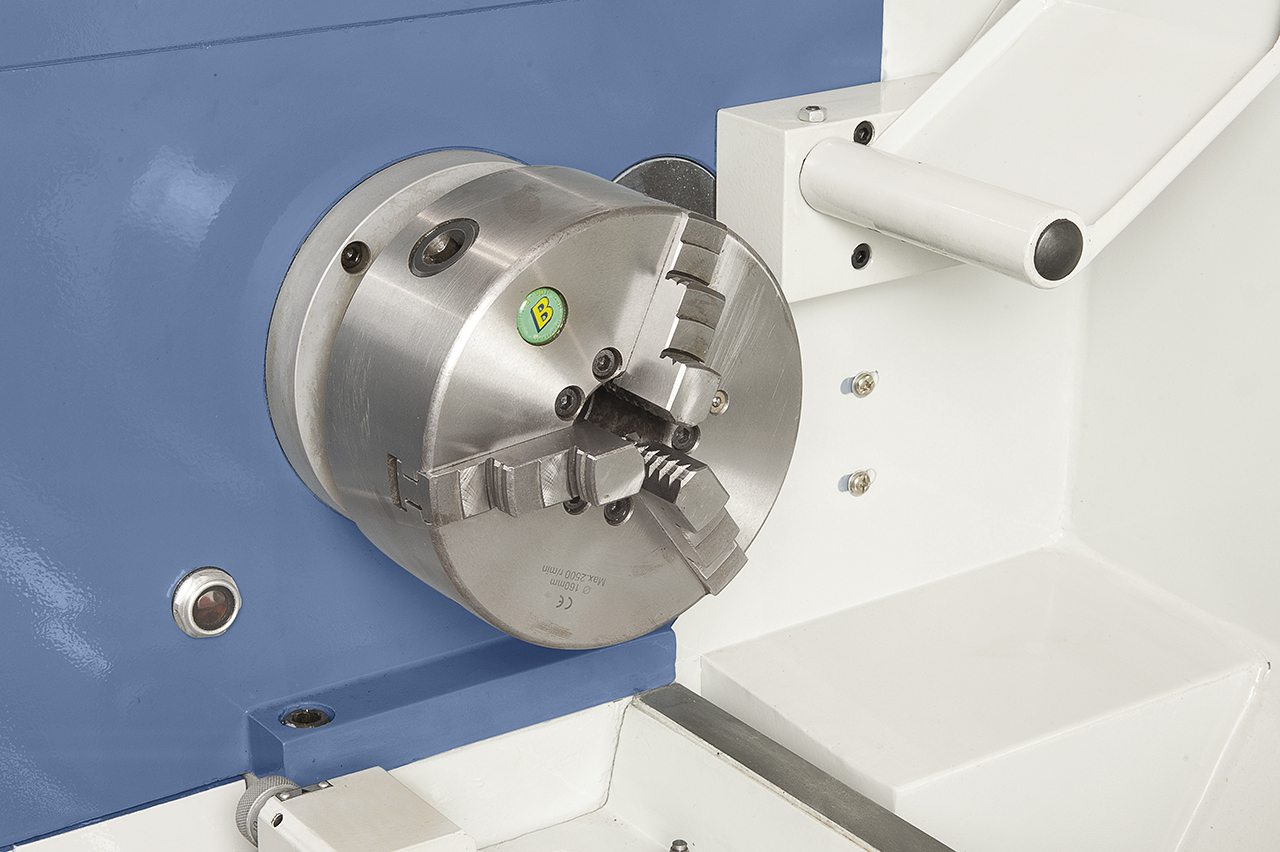

  • 3-Backenfutter DK11-160 mm / D4
  • Planscheibe 200 mm / D4, nach DIN 55029

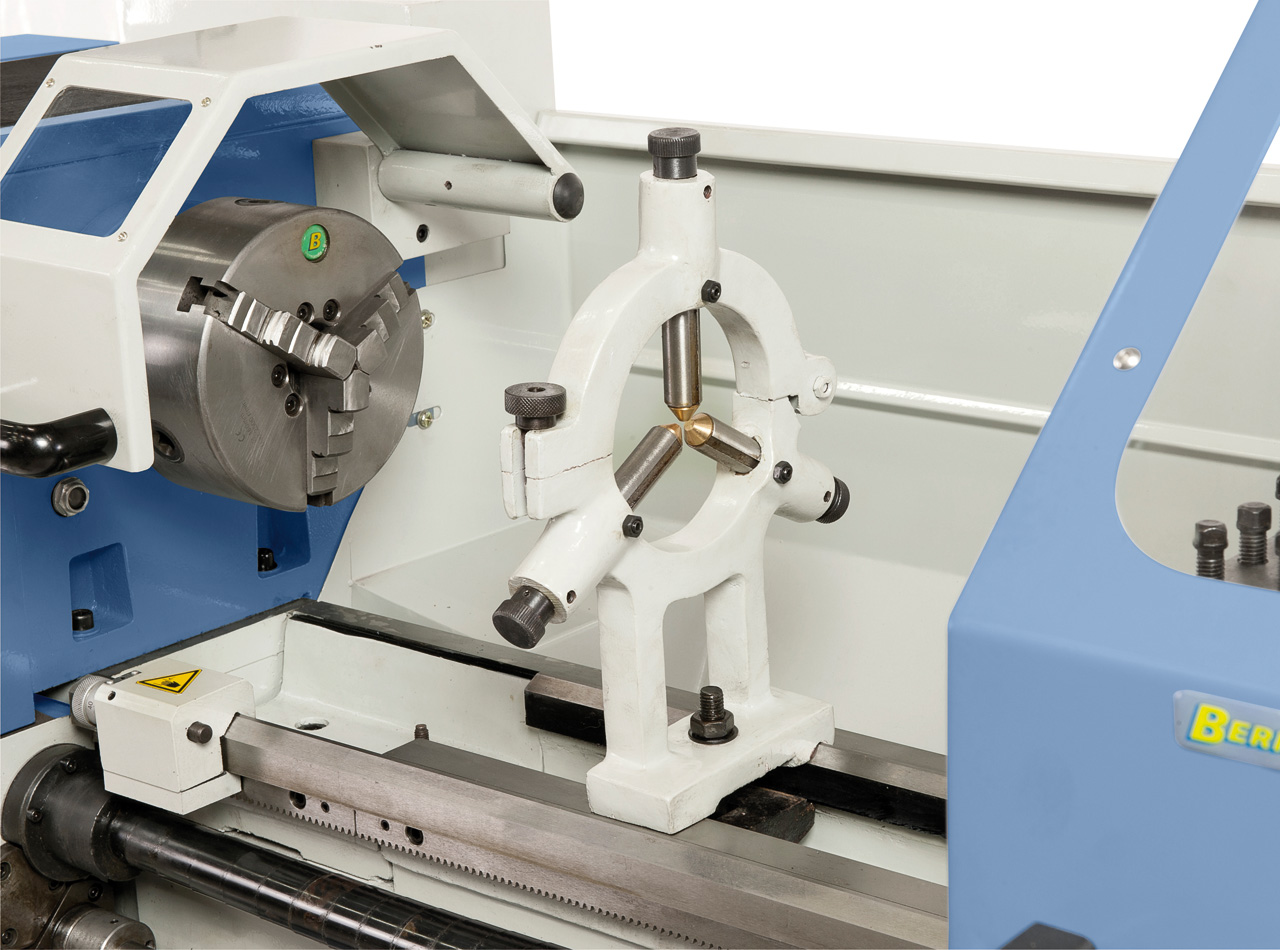

  • Feststehende Lünette – Durchlass diam. max. 60 mm
  • Mitlaufende Lünette – Durchlass diam. max. 60 mm
  • Aufspannscheibe 250 mm
  • Vierfachstahlhalter
  • Schutzeinrichtung bei Vierfachstahlhalter
  • Wellenfixiereinrichtung
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Kühlmitteleinrichtung
  • Ausziehbare Spänewanne

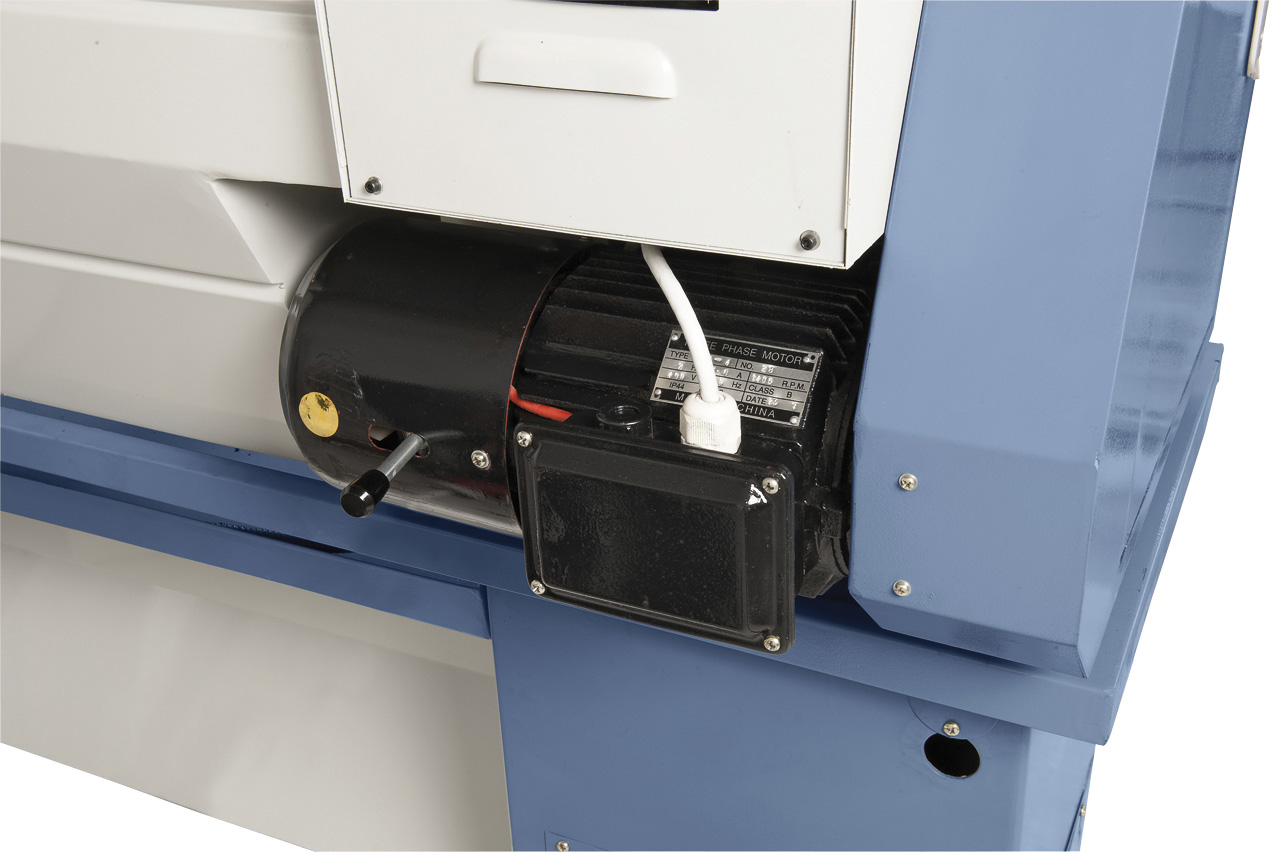

  • Motor mit Magnetbremse nach CE-Norm
  • Fußpedal mit Bremsfunktion nach CE
  • Spritzwand
  • Gewindeuhr
  • LED-Maschinenleuchte
  • Reduzierhülse

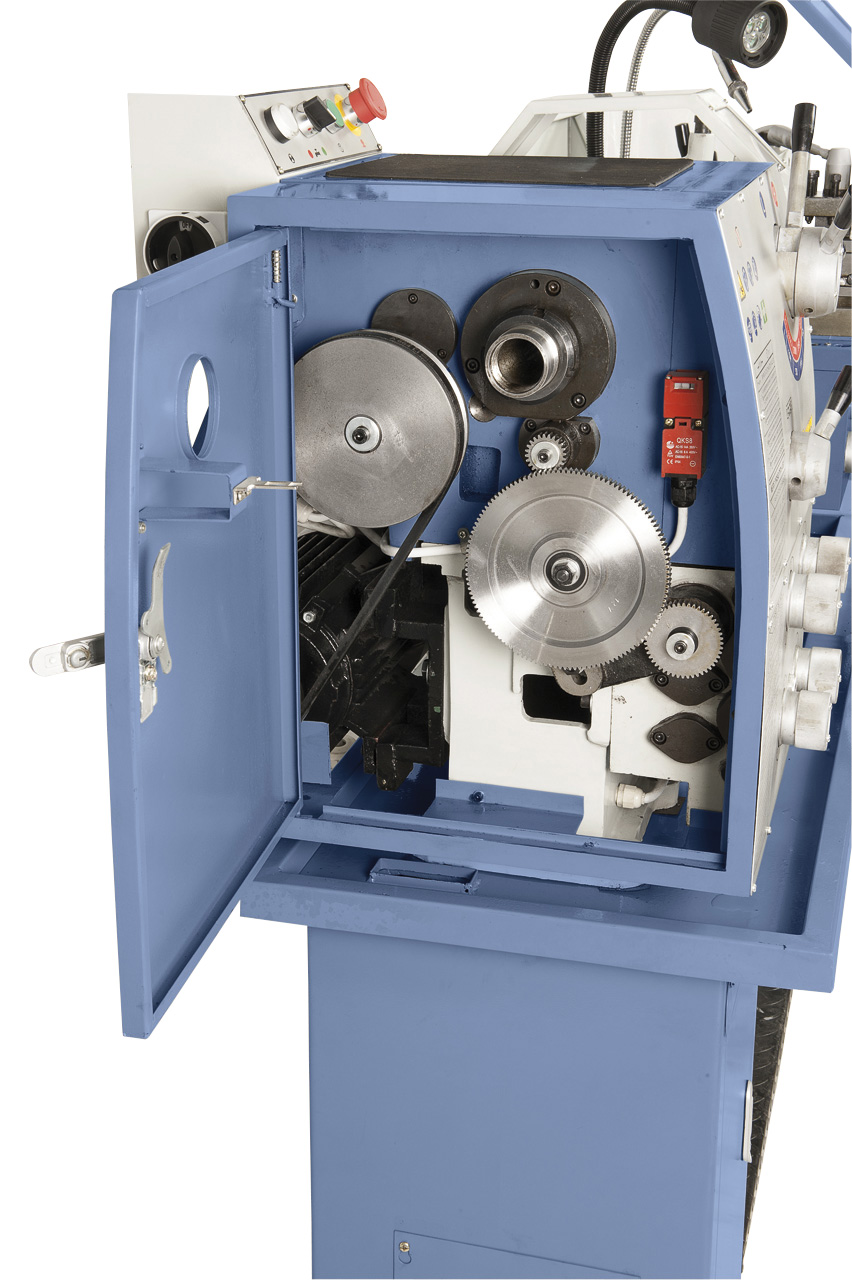

  • Wechselräder
  • 2 Zentrierspitzen
  • Untergestell
  • Bedienwerkzeug
