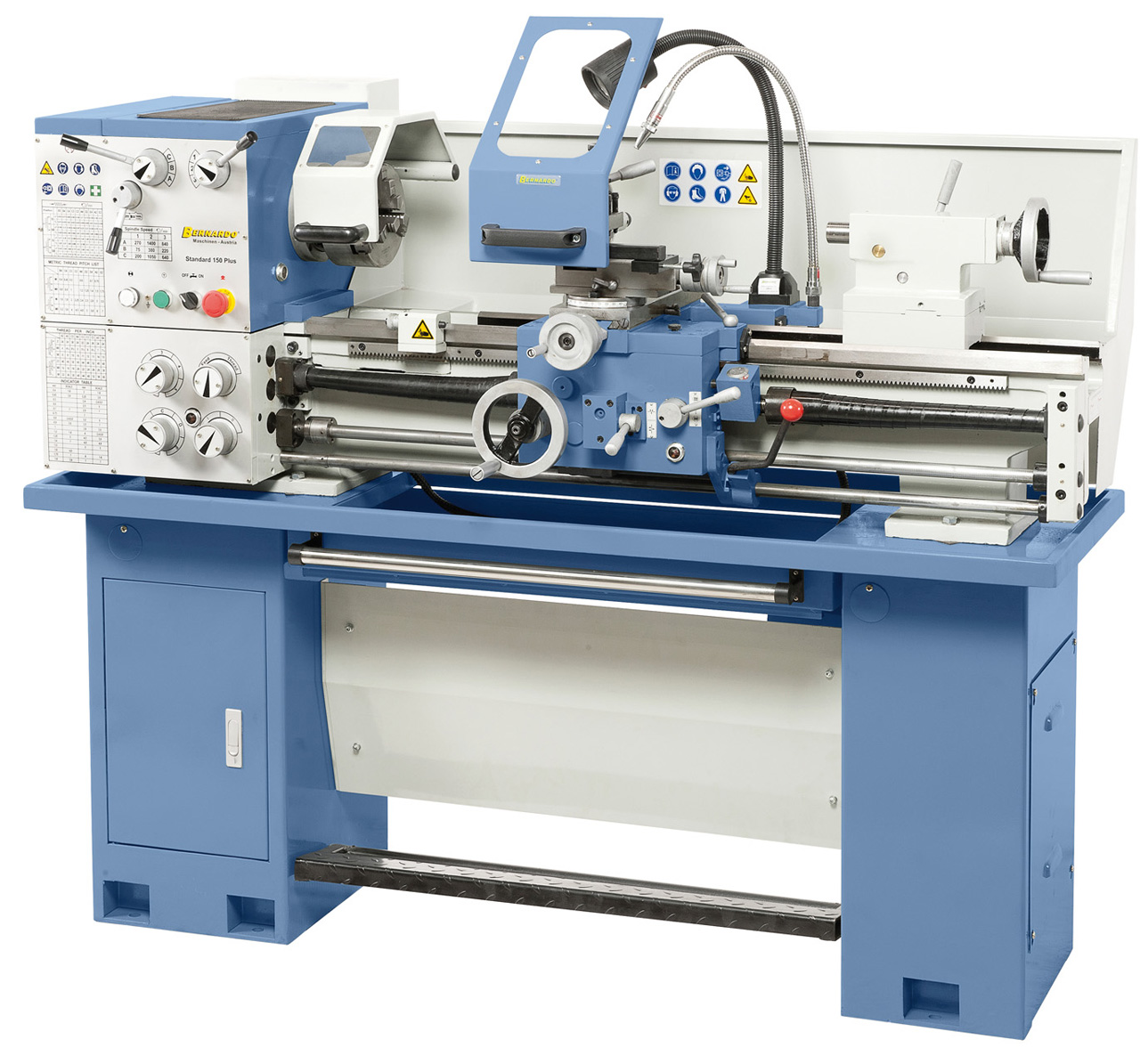

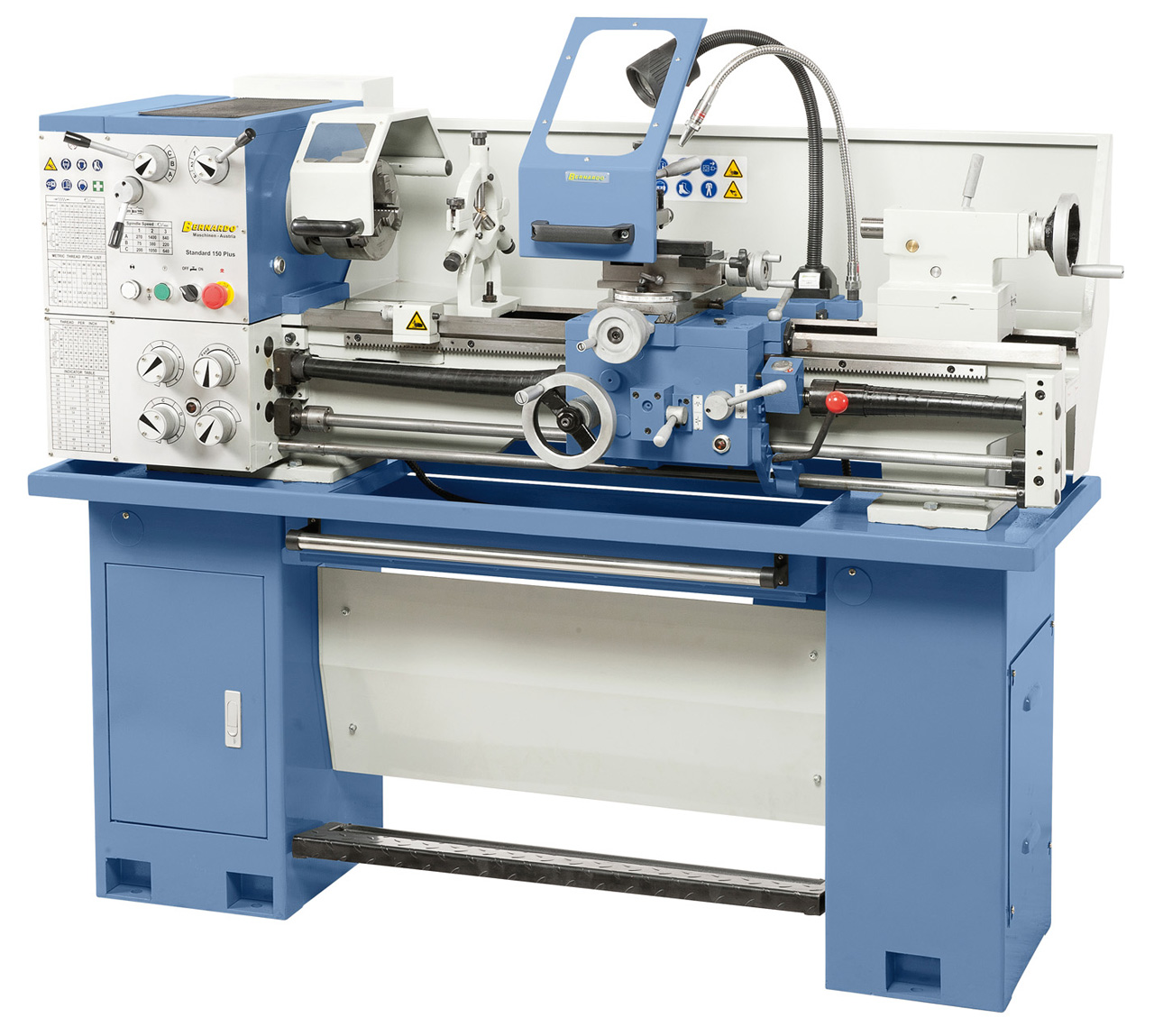

Bernardo Leit- und Zugspindeldrehmaschinen Standard 150 Plus

4.507,96 €*

% 4.795,70 €* (6% gespart)

Sofort verfügbar, Lieferzeit: 3-8 Tage

Produktnummer: 03-1256-bernardo
Produktinformationen "Bernardo Leit- und Zugspindeldrehmaschinen Standard 150 Plus"

Die kompakte Leit- und Zugspindeldrehmaschine Standard 150 Plus ist durch das optimale Preis-Leistungsverhältnis mit umfangreichen Zubehör die ideale Maschine für den ambitionierten Hobbyhandwerker. Dieses Modell verfügt zusätzlich über eine Fußbremse und eine Kühlmitteleinrichtung.

Bernardo Technische Daten

Spitzenweite

1000 mm

Spitzenhöhe

165 mm

Umlaufdurchmesser über Bett

330 mm

Umlaufdurchmesser über Kröpfung*

430 mm

Umlaufdurchmesser über Planschlitten

180 mm

Bettbreite

180 mm

Spindelbohrung

40 mm

Spindelaufnahme

DIN 55029, D1-4

Drehzahlbereich

(9) 75 - 1400 U/min

Bereich Längsvorschübe

(40) 0,053 - 1,29 mm/U

Bereich Planvorschübe

(40) 0,013 - 0,31 mm/U

Metrische Gewinde

(32) 0,4 - 7 mm

Zollgewinde

(36) 4 - 60 Gg/1“

Pinolenweg

110 mm

Pinolenaufnahme

MK 3

Motor-Abgabeleistung S1 100%

1,5 kW (400 V)

Motor-Aufnahmeleistung S6 40%

2,2 kW (400 V)

Maschinenabmessung (B x T x H)

1600 x 700 x 1280 mm

Gewicht ca.

470 kg

* Bettlänge herausnehmbar: 220 mm

Bernardo Funktionen

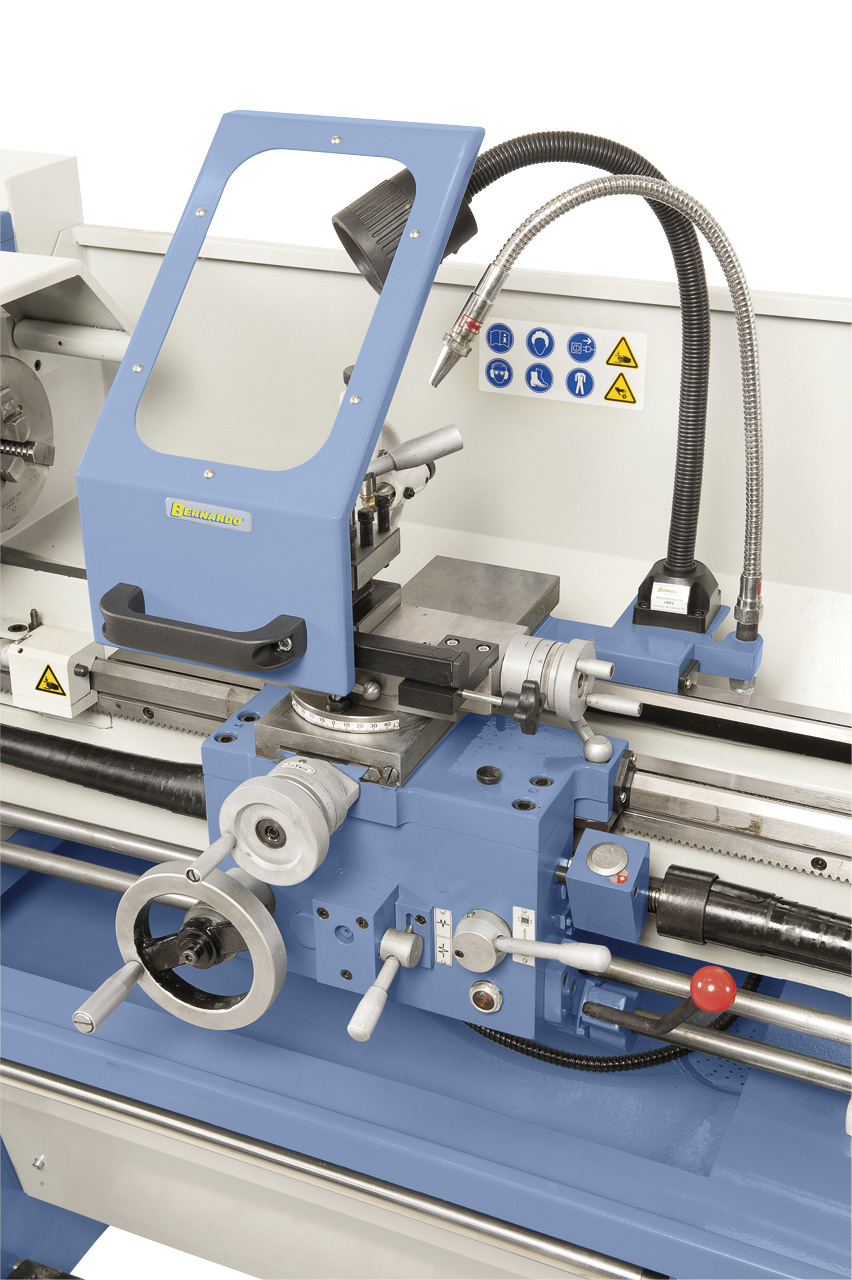

  • Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
  • Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
  • Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen

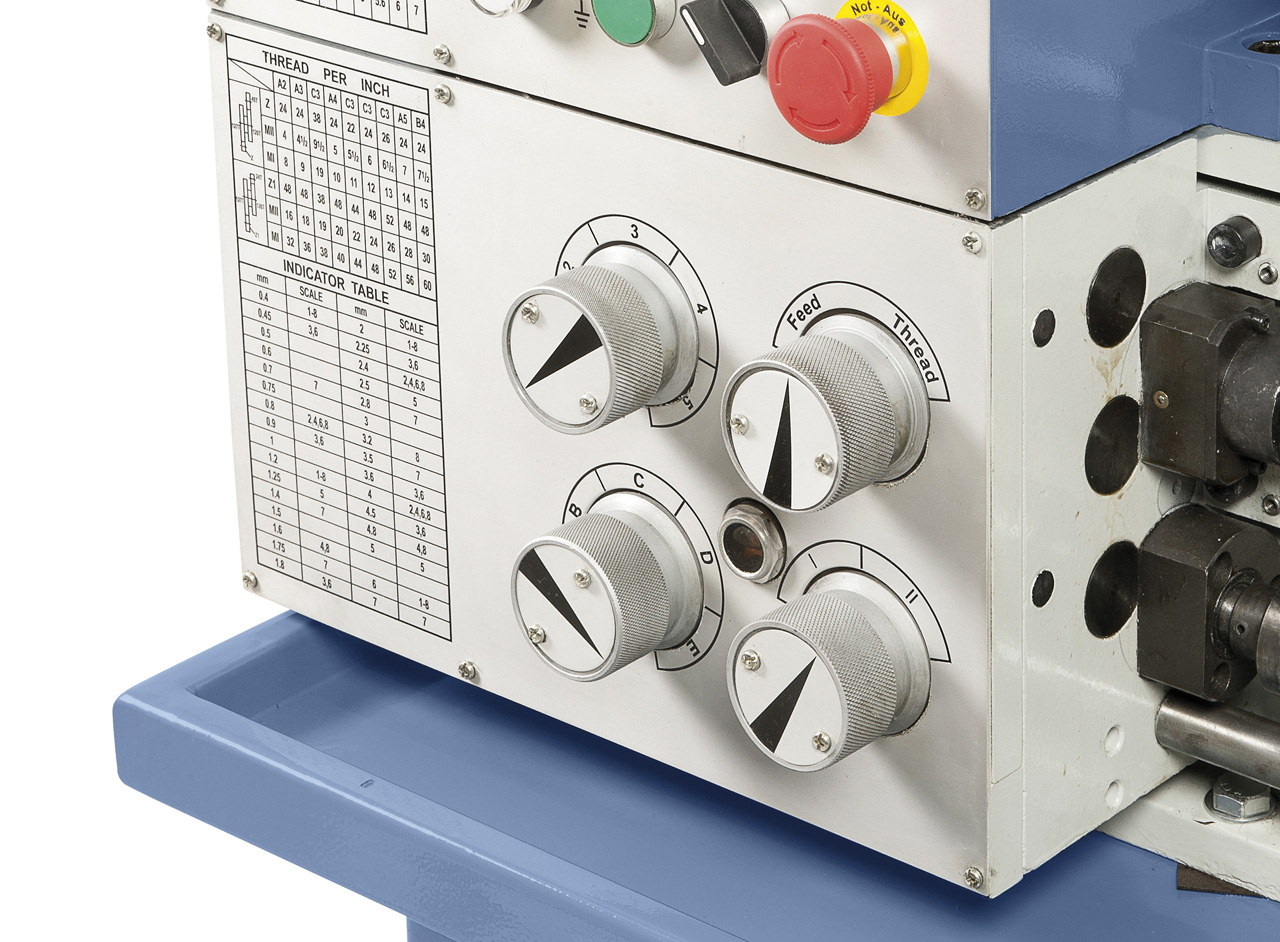

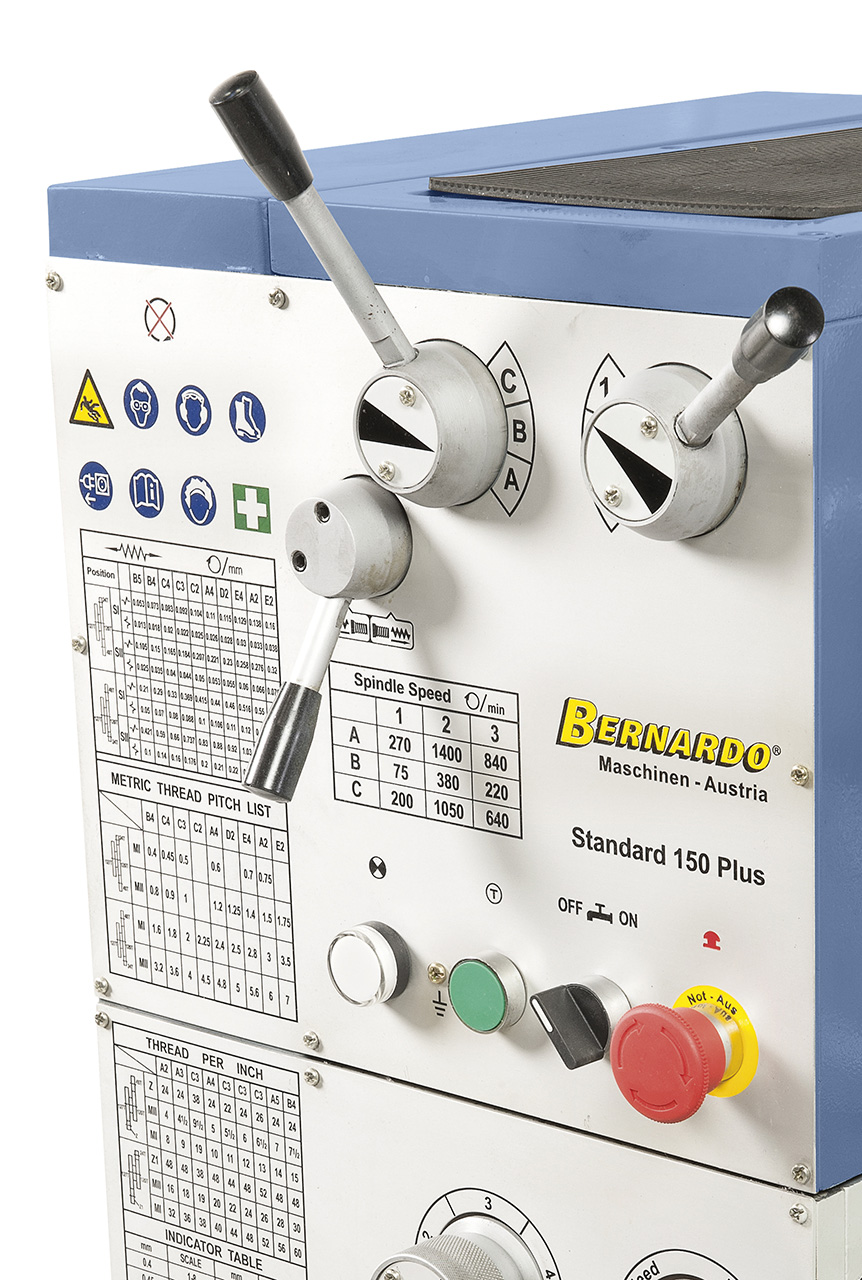

  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
  • Reitstock kann zum Kegeldrehen ± 10 mm verschoben werden
  • Reitstock mit Einhebelklemmung, Handrad mit einstellbarer Feinskalierung (0,04 mm)
  • Reitstock, Spindelstock und alle Führungen sind nachstellbar

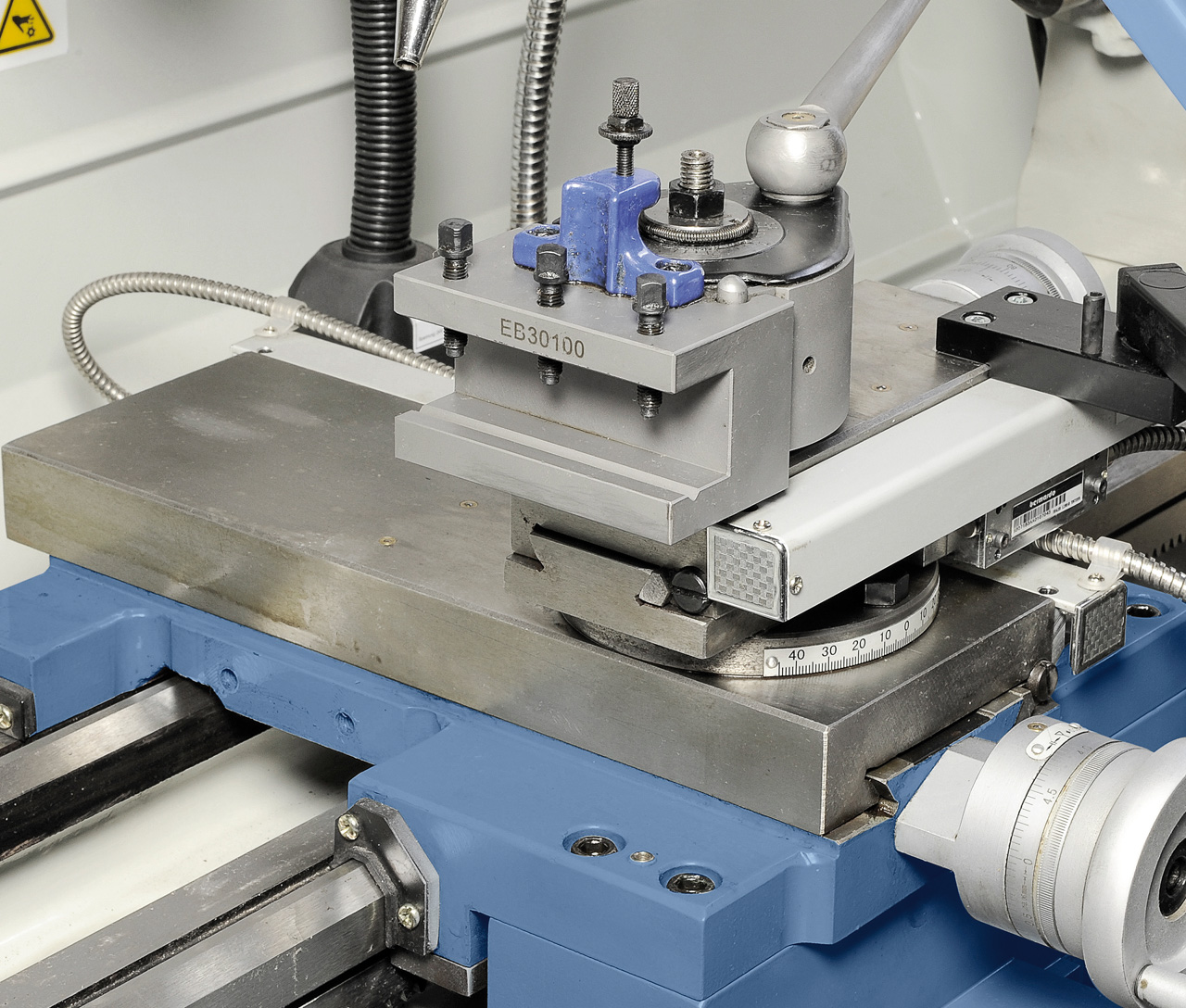

  • Oberschlitten mit Skalierung (0,02 mm), ± 45° drehbar

Bernardo Lieferumgang

  • 3-Backenfutter DK11-160 mm / D4
  • Planscheibe 200 mm / D4, nach DIN 55029
  • Feststehende Lünette – Durchlass diam. max. 60 mm
  • Mitlaufende Lünette – Durchlass diam. max. 60 mm
  • Aufspannscheibe 250 mm
  • Vierfachstahlhalter
  • Schutzeinrichtung bei Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag

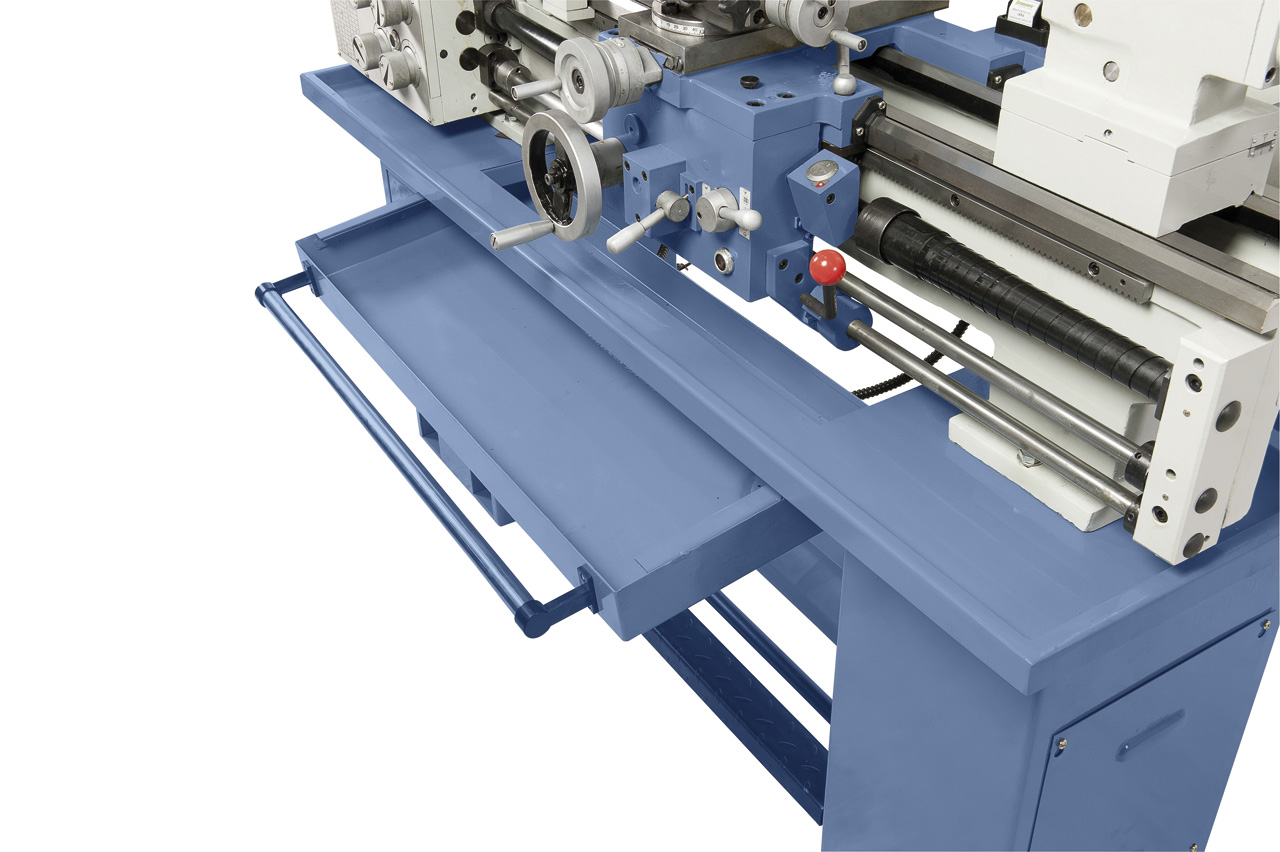

  • Ausziehbare Spänewanne
  • Spritzwand
  • 2 Zentrierspitzen
  • Gewindeuhr
  • Reduzierhülse
  • LED-Maschinenleuchte

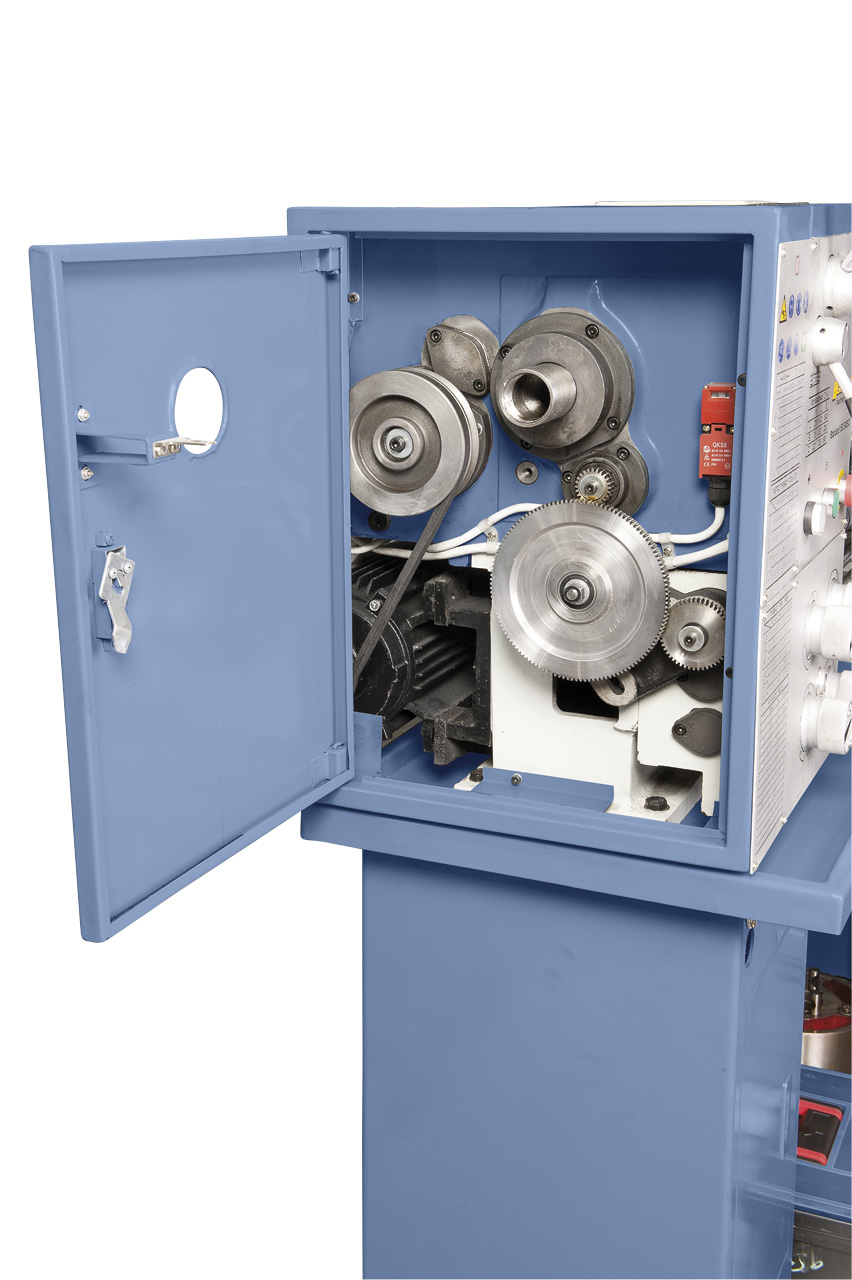

  • Wechselräder
  • Kühlmitteleinrichtung
  • Motor mit Magnetbremse nach CE-Norm
  • Fußpedal mit Bremsfunktion nach CE
  • Untergestell
  • Bedienwerkzeug
(-21,28 € gespart)

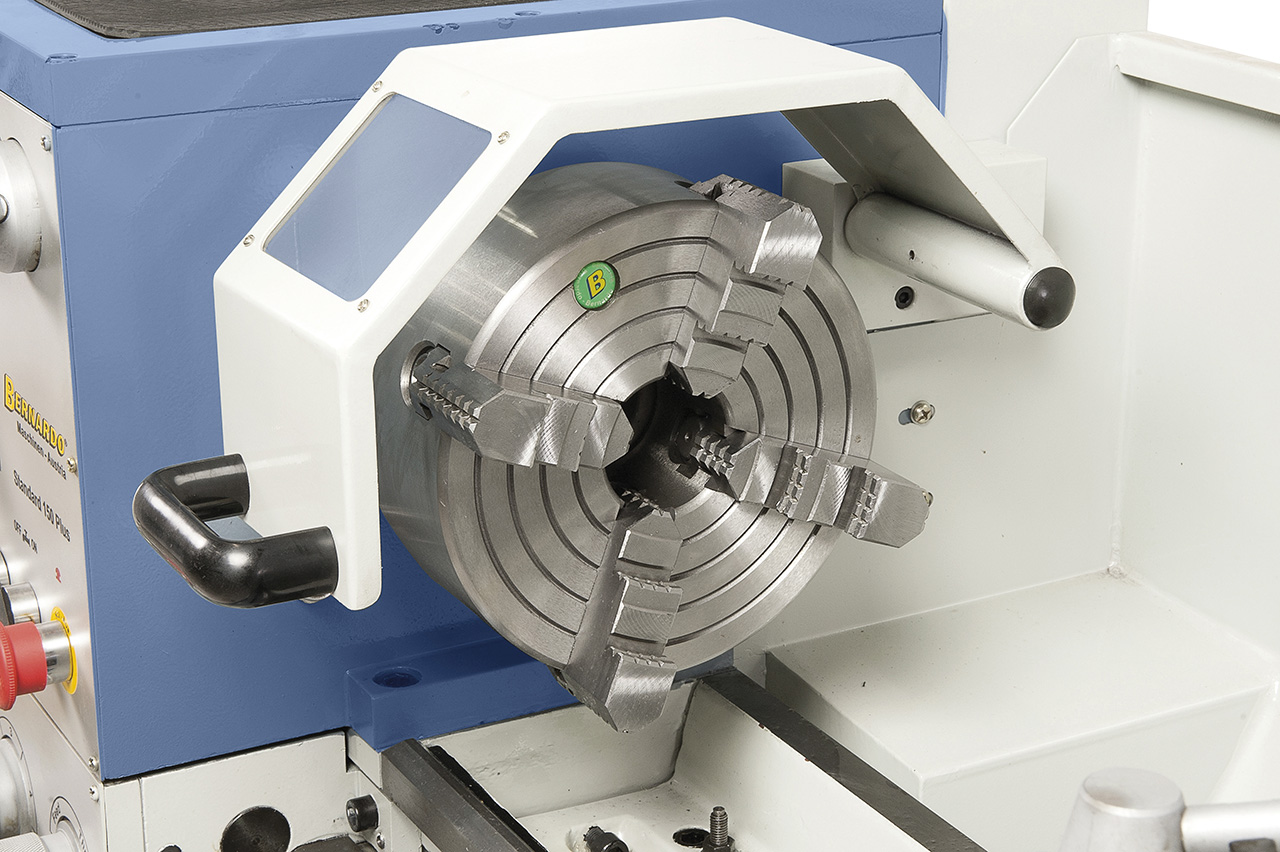

Bernardo 4-Backenfutter aus Guss Standard-4-Backenfutter DK12-160/D4

333,34 €* 354,62 €* (6% gespart)
(-4,78 € gespart)
Bernardo Backen für 3-Backenfutter DK11 Weiche Monoblockbacken DSJ-DK11-160

74,95 €* 79,73 €* (6% gespart)
(-7,71 € gespart)
Bernardo Backen für 4-Backenfutter DK12 Weiche Monoblockbacken DSJ-DK12-200

120,81 €* 128,52 €* (6% gespart)
(-7,28 € gespart)
Bernardo Kurzkegelflansche Kurzkegelflansch FL-160/D4

114,10 €* 121,38 €* (6% gespart)
(-9,35 € gespart)
Bernardo Kurzkegelflansche Kurzkegelflansch FL-200/D4

146,54 €* 155,89 €* (6% gespart)
(-11,57 € gespart)
Bernardo Körnerspitzen / Zentrierkegel Mitlaufende Körnerspitze SMA - MK 3

181,21 €* 192,78 €* (6% gespart)
(-11,78 € gespart)
Bernardo Körnerspitzen / Zentrierkegel Mitlaufender Zentrierkegel MK 3 / 100 mm

184,57 €* 196,35 €* (6% gespart)
(-22,13 € gespart)
Bernardo Spannmittel für Werkzeuge Spannzangenset 5C

346,77 €* 368,90 €* (6% gespart)
(-39,91 € gespart)
(-8,07 € gespart)
Bernardo Werksmontage Schnellwechselhalter

126,40 €* 134,47 €* (6% gespart)
(-4,00 € gespart)
Bernardo Zubehör für Bohrmaschinen Schnellspann-Bohrfutter 1 - 16 mm / B 16

62,64 €* 66,64 €* (6% gespart)
(-5,00 € gespart)
Bernardo Drehmeisselsätze Drehmeißelsatz mit HM-Wendeplatten, 12 mm, 5-tlg.

78,30 €* 83,30 €* (6% gespart)
(-11,92 € gespart)
Bernardo Drehmeisselsätze Drehmeisselsatz mit HM-Wendeplatten, 12 mm, Satz N

186,81 €* 198,73 €* (6% gespart)
(-38,77 € gespart)

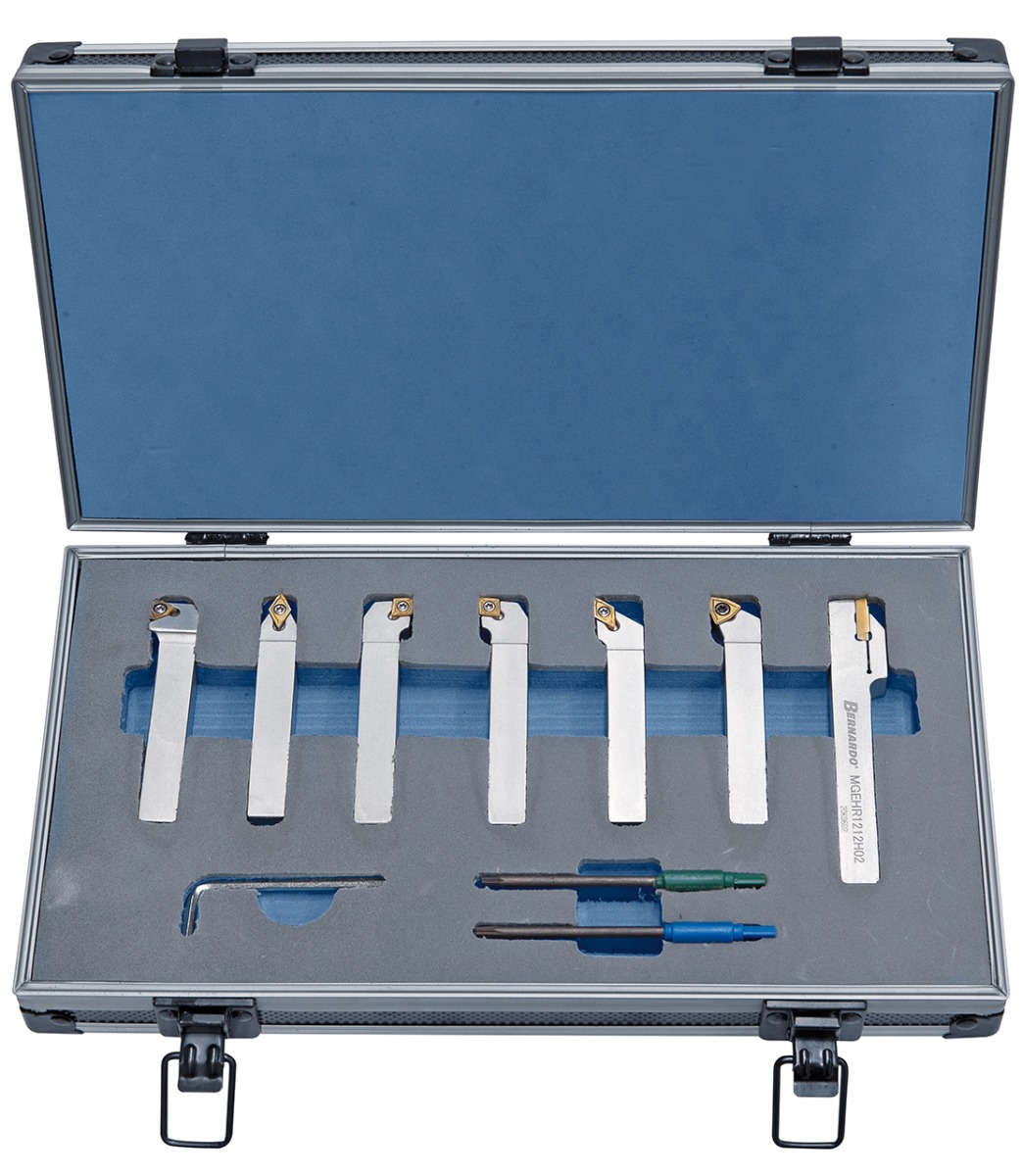

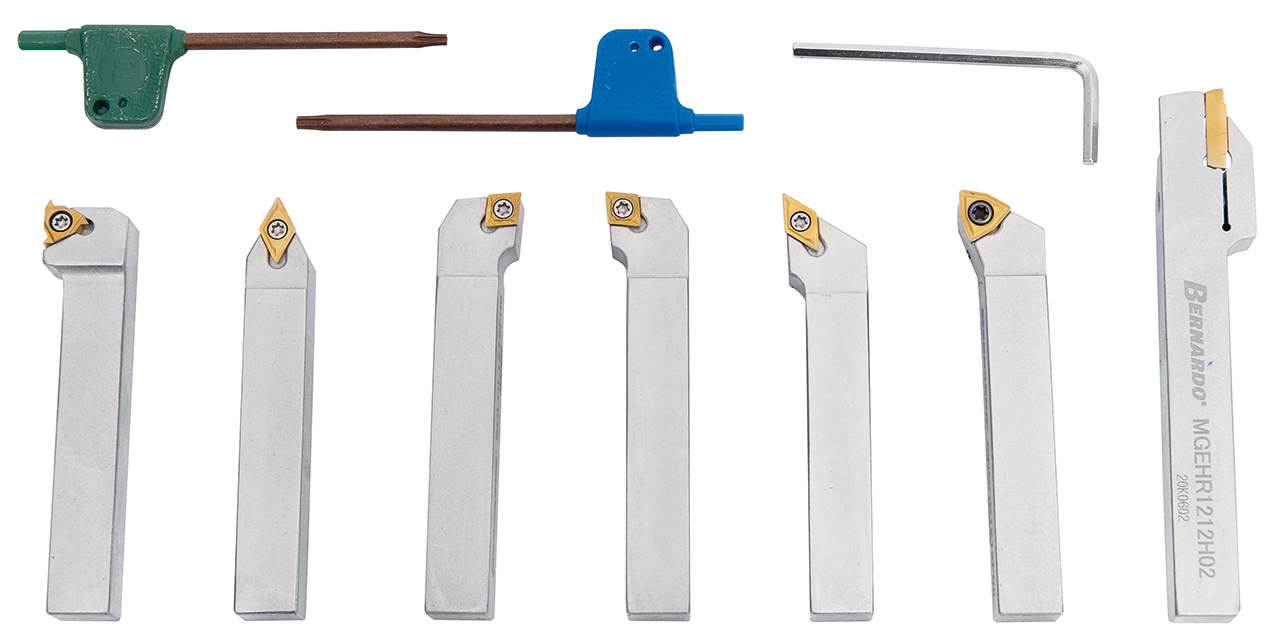

Bernardo Drehmeisselsätze Drehmeißelsatz mit HM-Wendeplatten, 12 mm, Satz C
