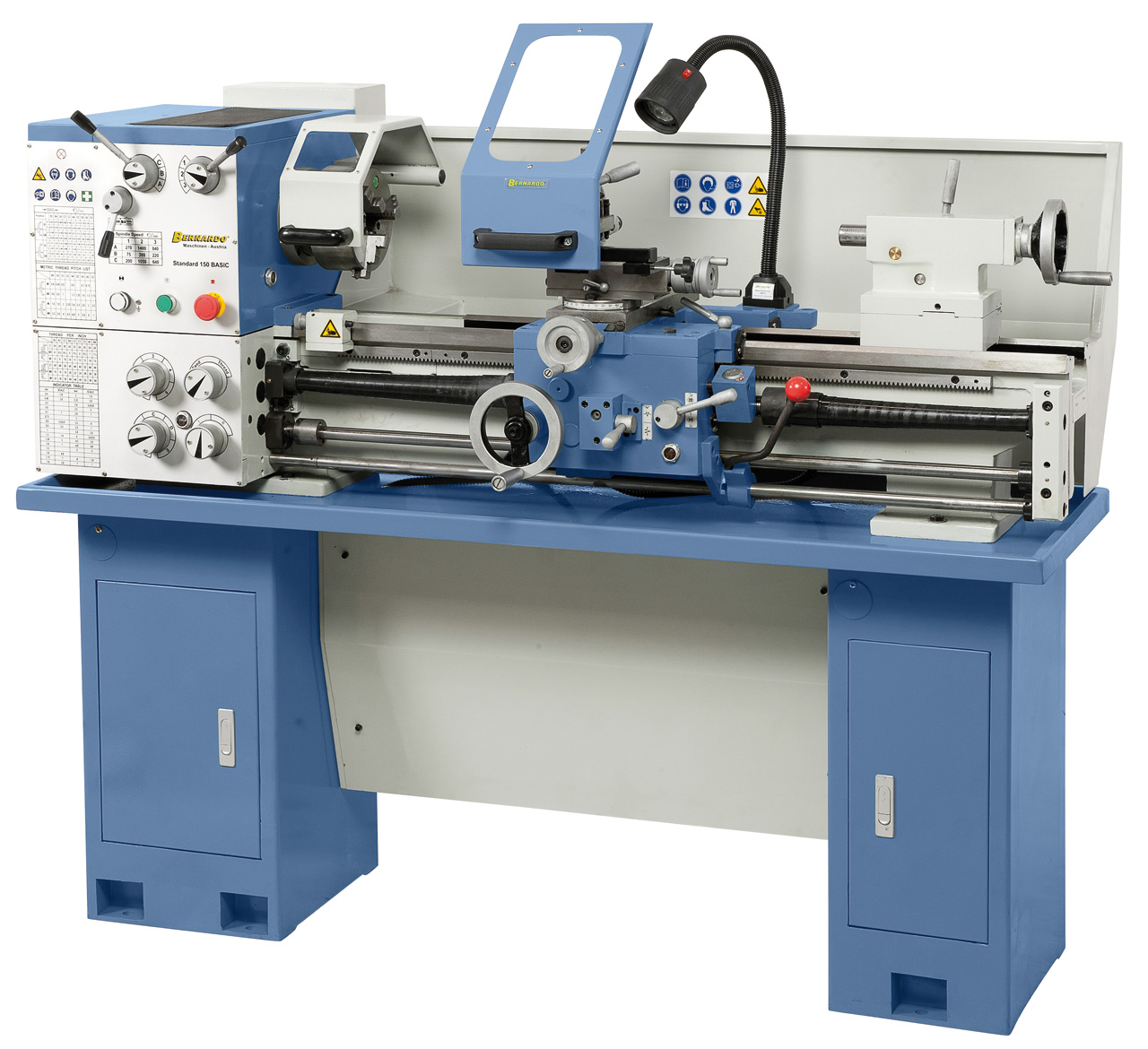

Bernardo Leit- und Zugspindeldrehmaschinen Standard 150 Basic

4.284,24 €*

% 4.557,70 €* (6% gespart)

Sofort verfügbar, Lieferzeit: 3-8 Tage

Produktnummer: 03-1255-bernardo
Produktinformationen "Bernardo Leit- und Zugspindeldrehmaschinen Standard 150 Basic"

Die kompakte Leit- und Zugspindeldrehmaschine Standard 150 Basic ist durch das optimale Preis-Leistungsverhältnis mit umfangreichen Zubehör die ideale Maschine für den ambitionierten Hobbyhandwerker.



Bernardo Technische Daten

Spitzenweite
1000 mm
Spitzenhöhe
165 mm
Umlaufdurchmesser über Bett
330 mm
Umlaufdurchmesser über Kröpfung*
430 mm
Umlaufdurchmesser über Planschlitten
180 mm
Bettbreite 180 mm
Spindelbohrung
40 mm
Spindelaufnahme
DIN 55029, D1-4
Drehzahlbereich
(9) 75 - 1400 U/min
Bereich Längsvorschübe
(40) 0,053 - 1,29 mm/U
Bereich Planvorschübe
(40) 0,013 - 0,31 mm/U
Metrische Gewinde
(32) 0,4 - 7 mm
Zollgewinde
(36) 4 - 60 Gg/1“
Pinolenweg
110 mm
Pinolenaufnahme
MK 3
Motor-Abgabeleistung S1 100%
1,5 kW (400 V)
Motor-Aufnahmeleistung S6 40% 2,2 kW (400 V)
Maschinenabmessung (B x T x H) 1600 x 700 x 1280 mm
Gewicht ca.
455 kg


* Bettlänge herausnehmbar: 220 mm

Bernardo Funktionen

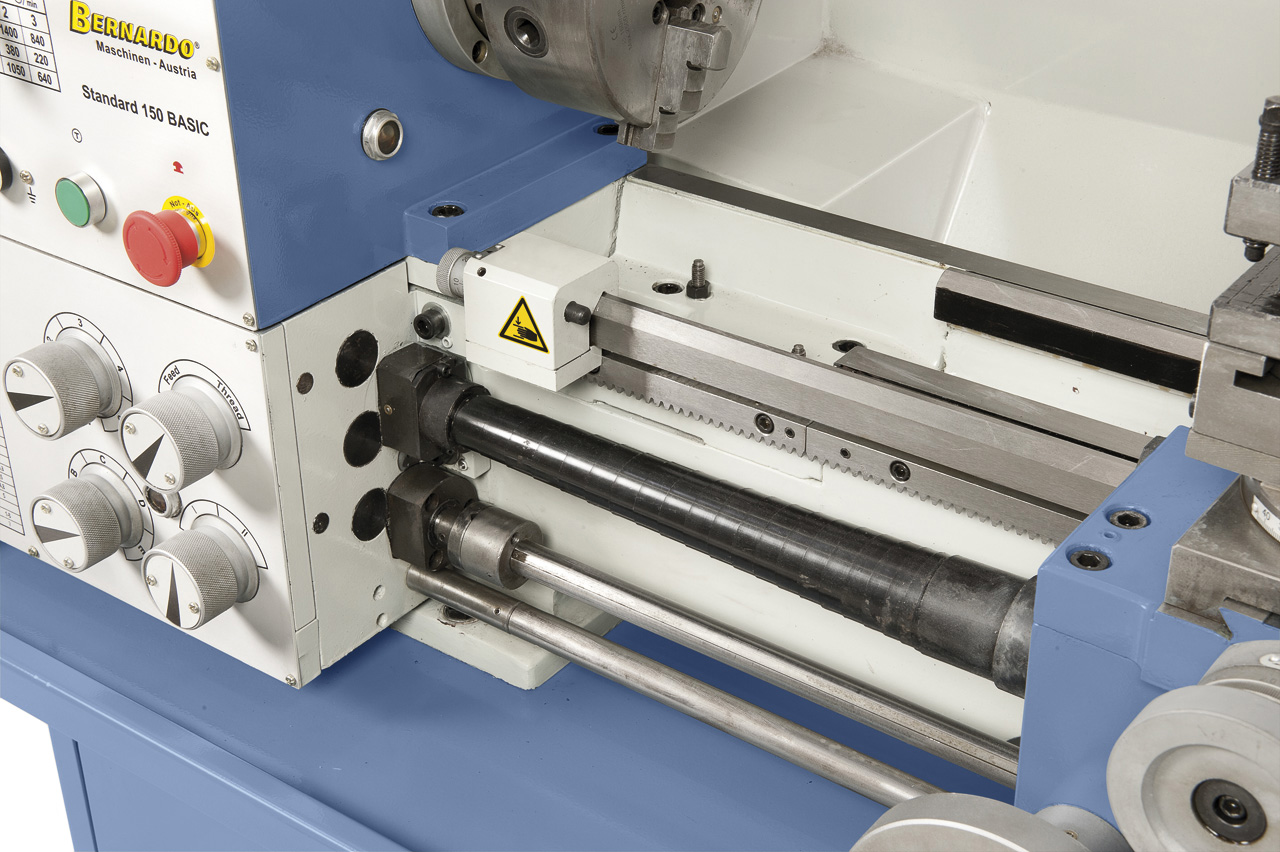

  • Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
  • Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
  • Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen

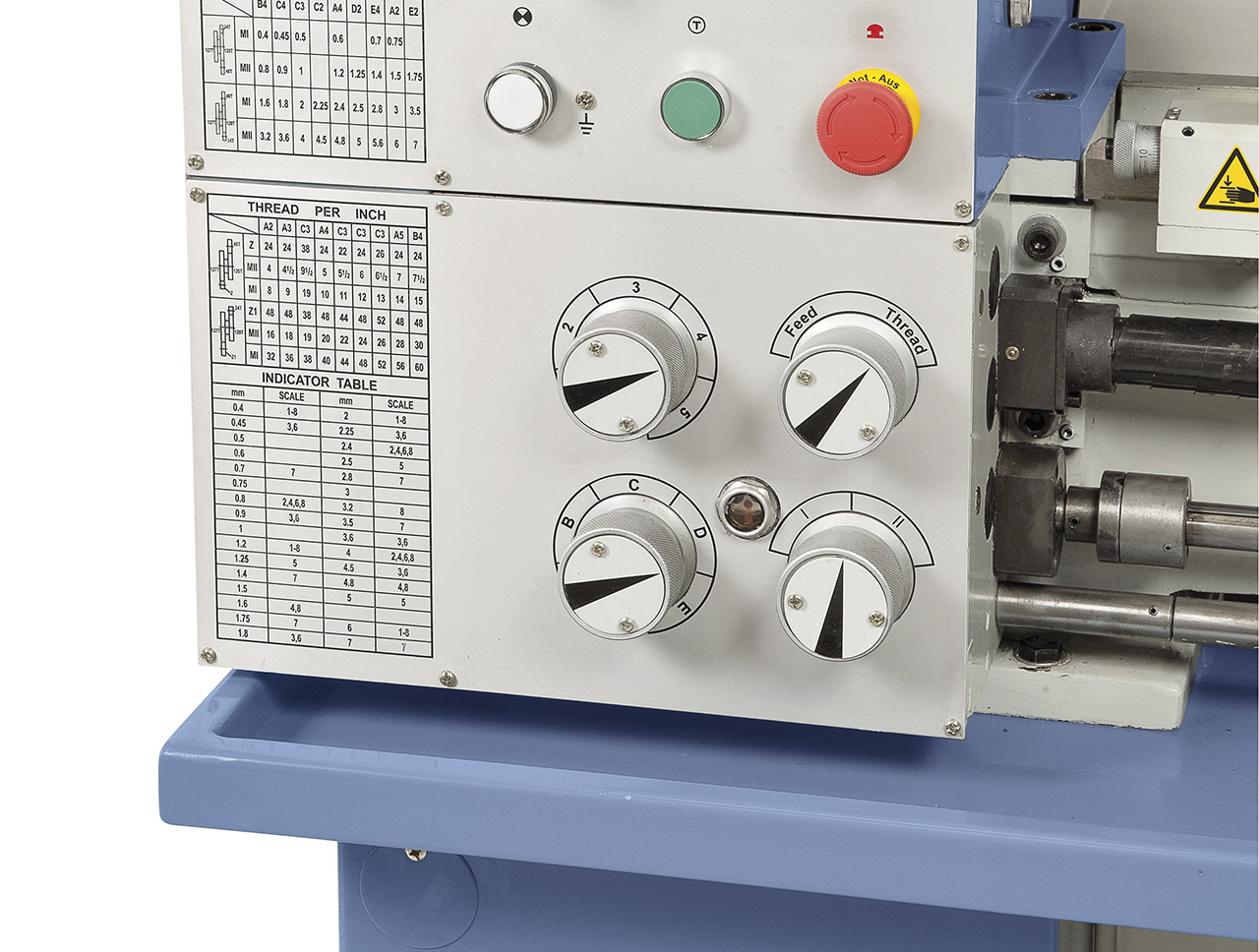

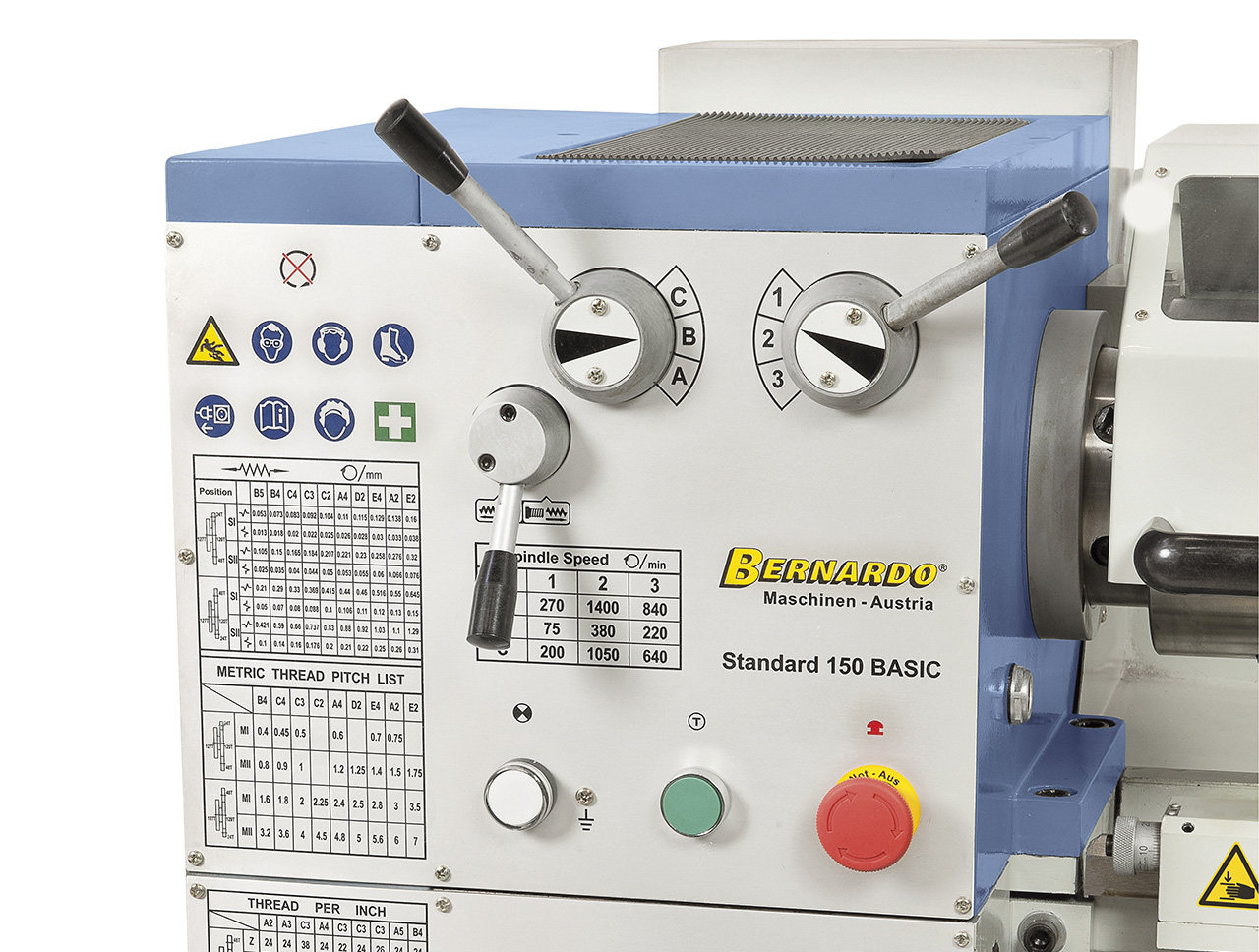

  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
  • Reitstock kann zum Kegeldrehen ± 10 mm verschoben werden
  • Reitstock mit Einhebelklemmung, Handrad mit einstellbarer Feinskalierung (0,04 mm)
  • Reitstock, Spindelstock und alle Führungen sind nachstellbar

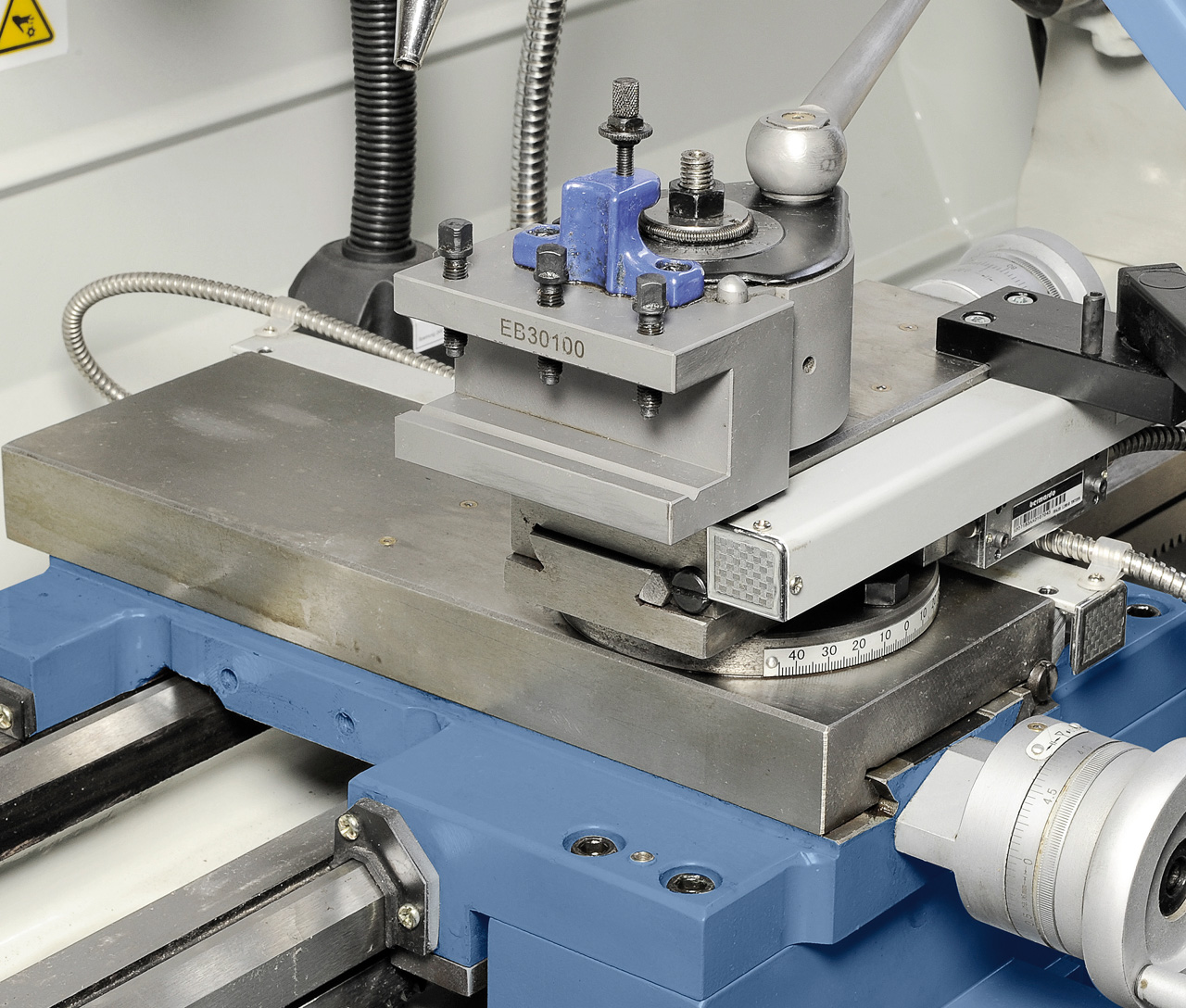

  • Oberschlitten mit Skalierung (0,02 mm), ± 45° drehbar

Bernardo Lieferumgang

  • 3-Backenfutter DK11-160 mm / D4
  • Planscheibe 200 mm / D4, nach DIN 55029
  • Feststehende Lünette – Durchlass diam. max. 60 mm
  • Mitlaufende Lünette – Durchlass diam. max. 60 mm
  • Aufspannscheibe 250 mm
  • Vierfachstahlhalter

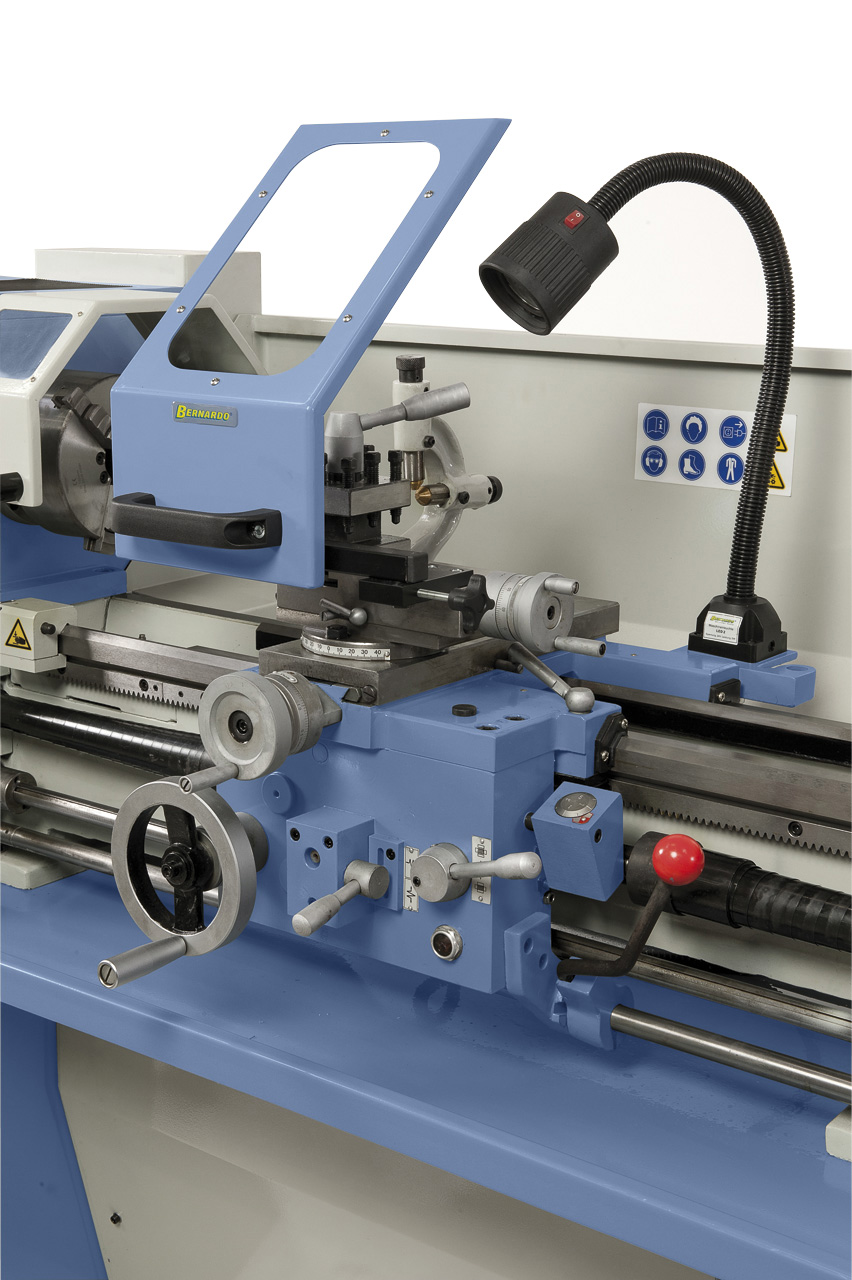

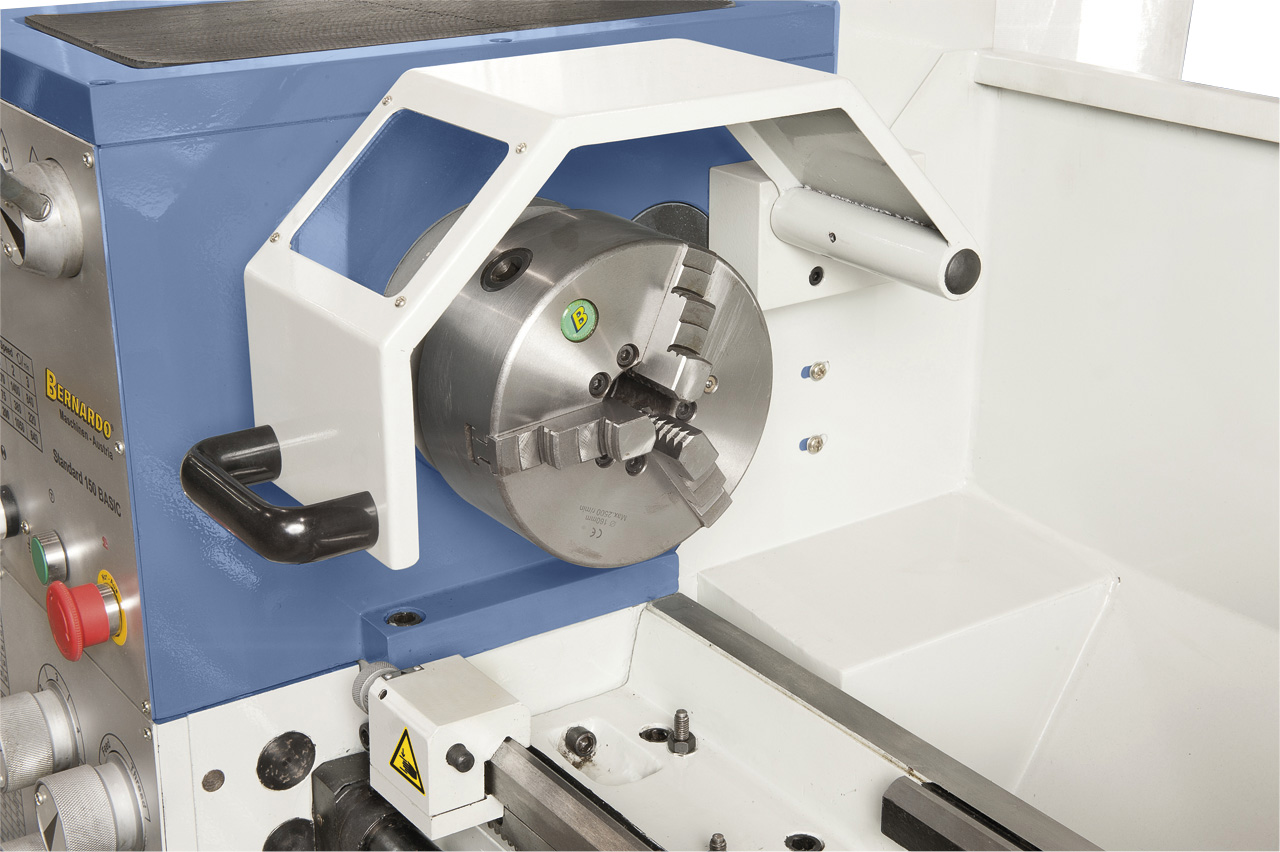

  • Schutzeinrichtung bei Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Spänewanne
  • Spritzwand
  • 2 Zentrierspitzen
  • Gewindeuhr
  • Reduzierhülse
  • LED-Maschinenleuchte

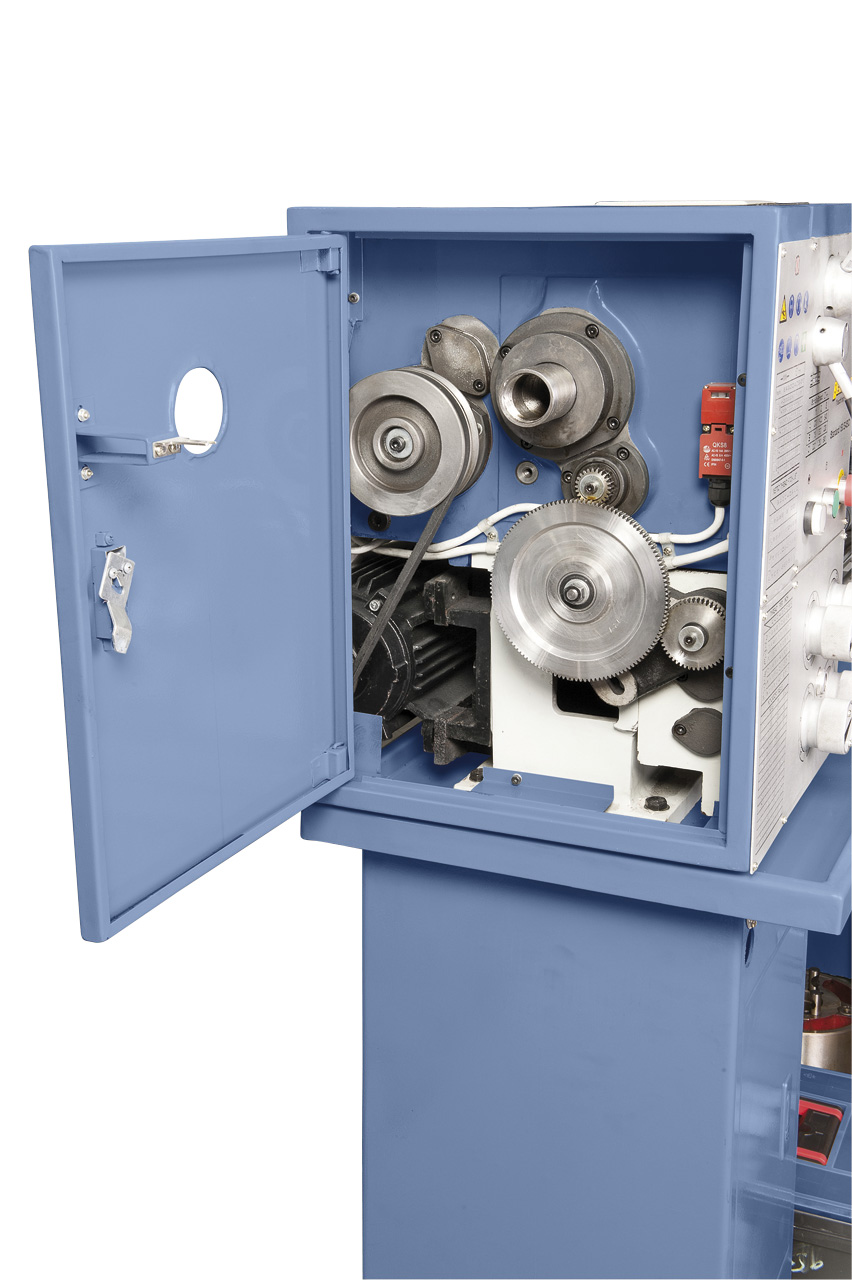

  • Wechselräder
  • Motor mit Magnetbremse nach CE-Norm
  • Untergestell
  • Bedienwerkzeug
(-21,28 € gespart)
Bernardo 4-Backenfutter aus Guss Standard-4-Backenfutter DK12-160/D4

333,34 €* 354,62 €* (6% gespart)
(-4,78 € gespart)

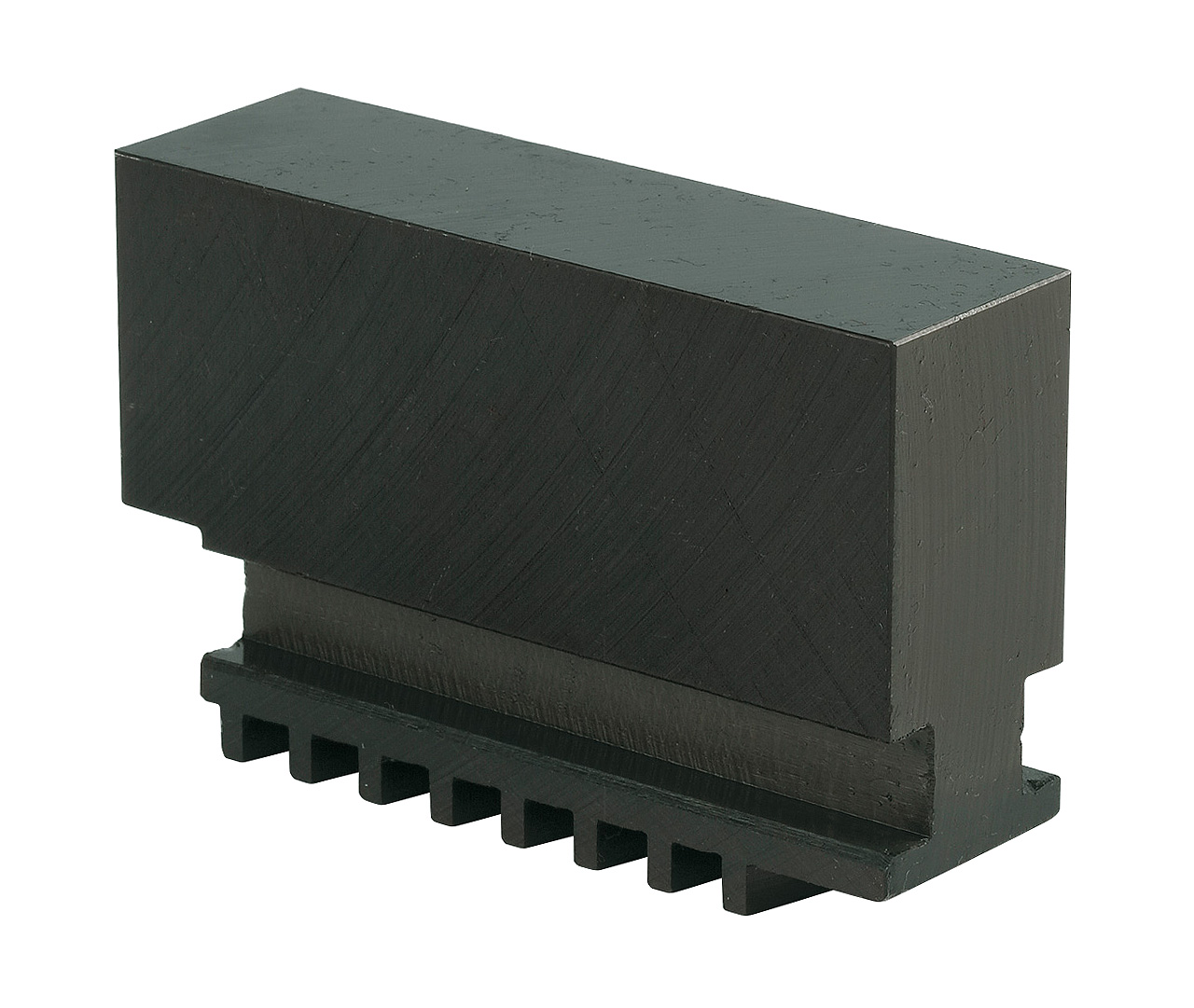

Bernardo Backen für 3-Backenfutter DK11 Weiche Monoblockbacken DSJ-DK11-160

74,95 €* 79,73 €* (6% gespart)
(-7,71 € gespart)
Bernardo Backen für 4-Backenfutter DK12 Weiche Monoblockbacken DSJ-DK12-200

120,81 €* 128,52 €* (6% gespart)
(-7,28 € gespart)

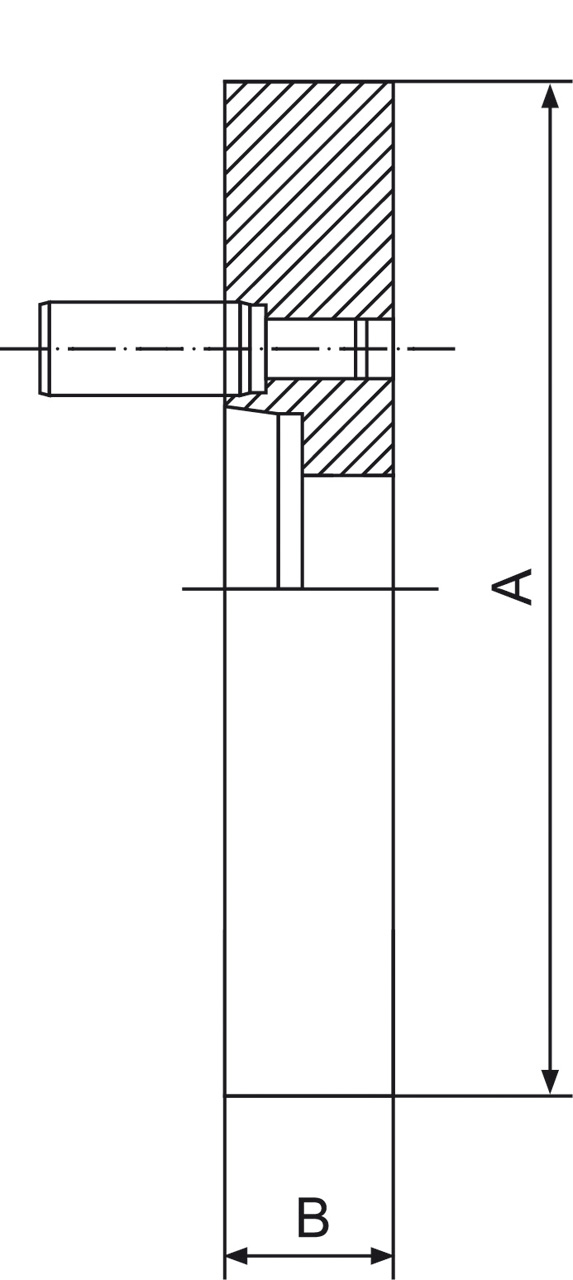

Bernardo Kurzkegelflansche Kurzkegelflansch FL-160/D4

114,10 €* 121,38 €* (6% gespart)
(-9,35 € gespart)
Bernardo Kurzkegelflansche Kurzkegelflansch FL-200/D4

146,54 €* 155,89 €* (6% gespart)
(-5,50 € gespart)
Bernardo Körnerspitzen / Zentrierkegel Mitlaufende Körnerspitze Typ PC - MK 3

86,13 €* 91,63 €* (6% gespart)
(-11,57 € gespart)
Bernardo Körnerspitzen / Zentrierkegel Mitlaufende Körnerspitze SMA - MK 3

181,21 €* 192,78 €* (6% gespart)
(-11,78 € gespart)
Bernardo Körnerspitzen / Zentrierkegel Mitlaufender Zentrierkegel MK 3 / 100 mm

184,57 €* 196,35 €* (6% gespart)
(-22,13 € gespart)
Bernardo Spannmittel für Werkzeuge Spannzangenset 5C

346,77 €* 368,90 €* (6% gespart)
(-39,91 € gespart)
(-8,07 € gespart)
Bernardo Werksmontage Schnellwechselhalter

126,40 €* 134,47 €* (6% gespart)
(-4,00 € gespart)
Bernardo Zubehör für Bohrmaschinen Schnellspann-Bohrfutter 1 - 16 mm / B 16

62,64 €* 66,64 €* (6% gespart)
(-5,00 € gespart)

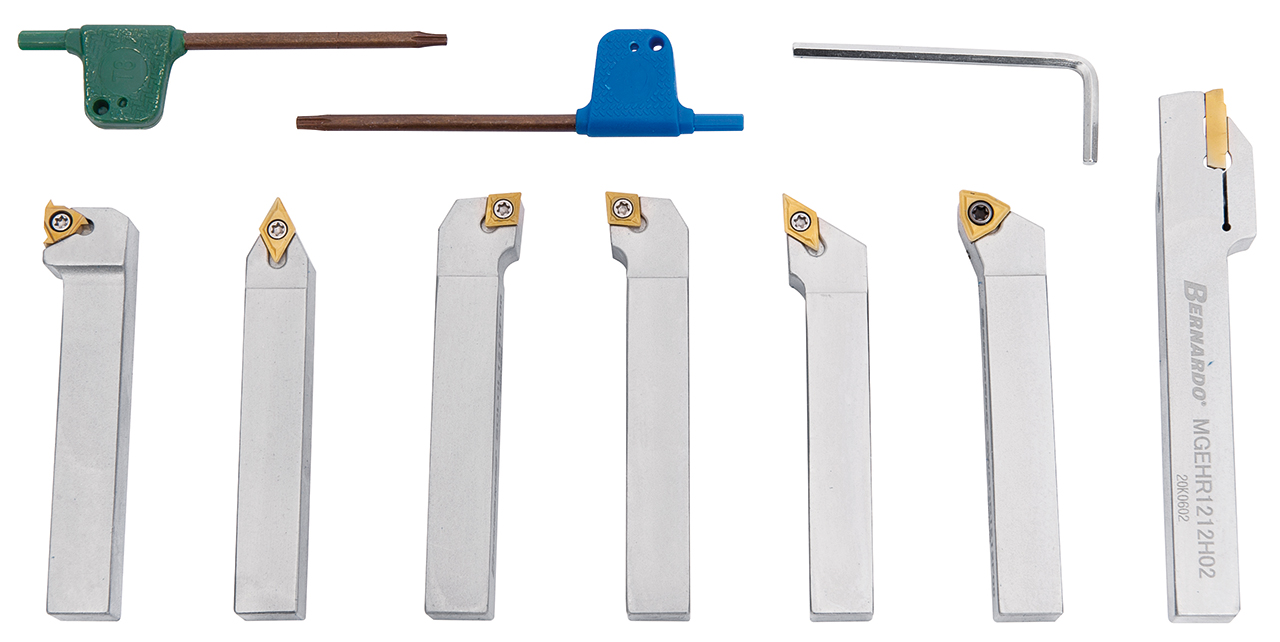

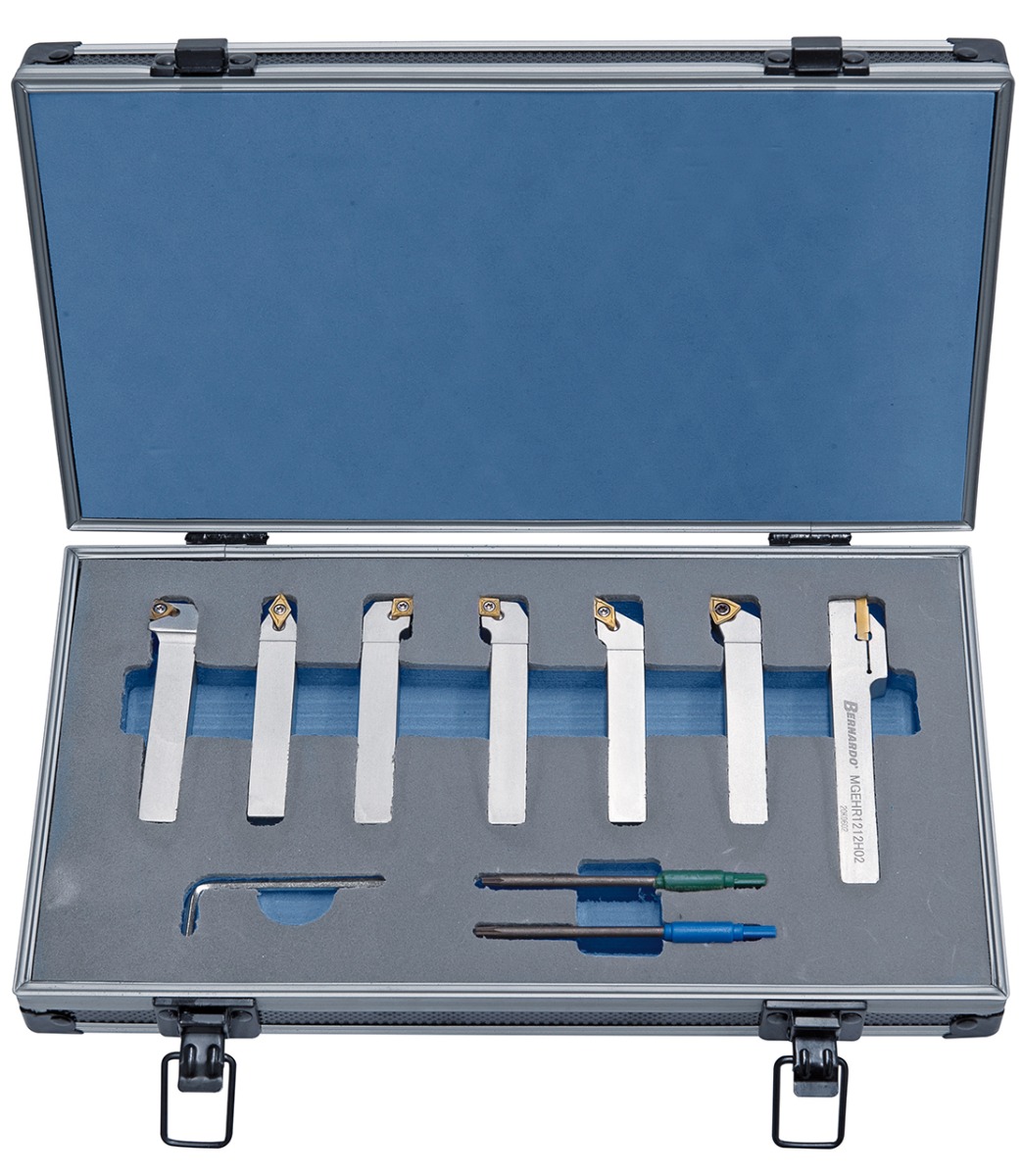

Bernardo Drehmeisselsätze Drehmeißelsatz mit HM-Wendeplatten, 12 mm, 5-tlg.

78,30 €* 83,30 €* (6% gespart)
(-11,92 € gespart)

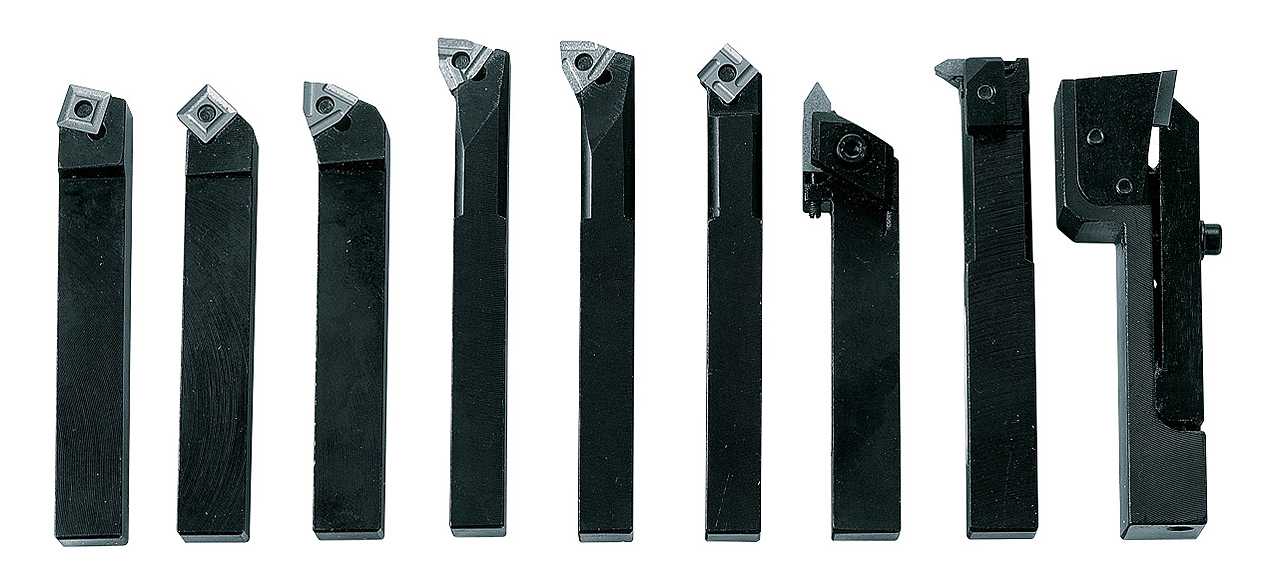

Bernardo Drehmeisselsätze Drehmeisselsatz mit HM-Wendeplatten, 12 mm, Satz N
