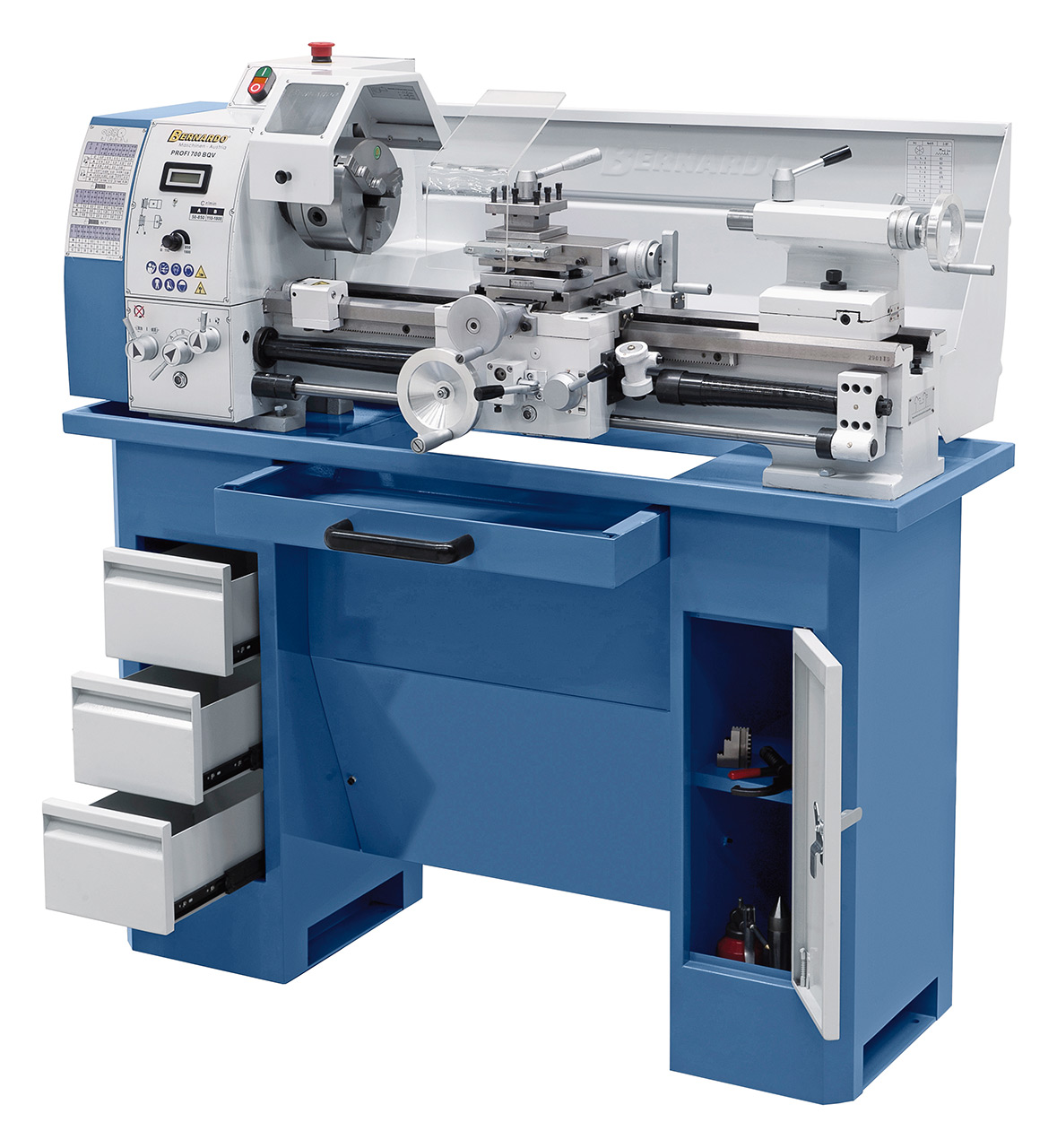

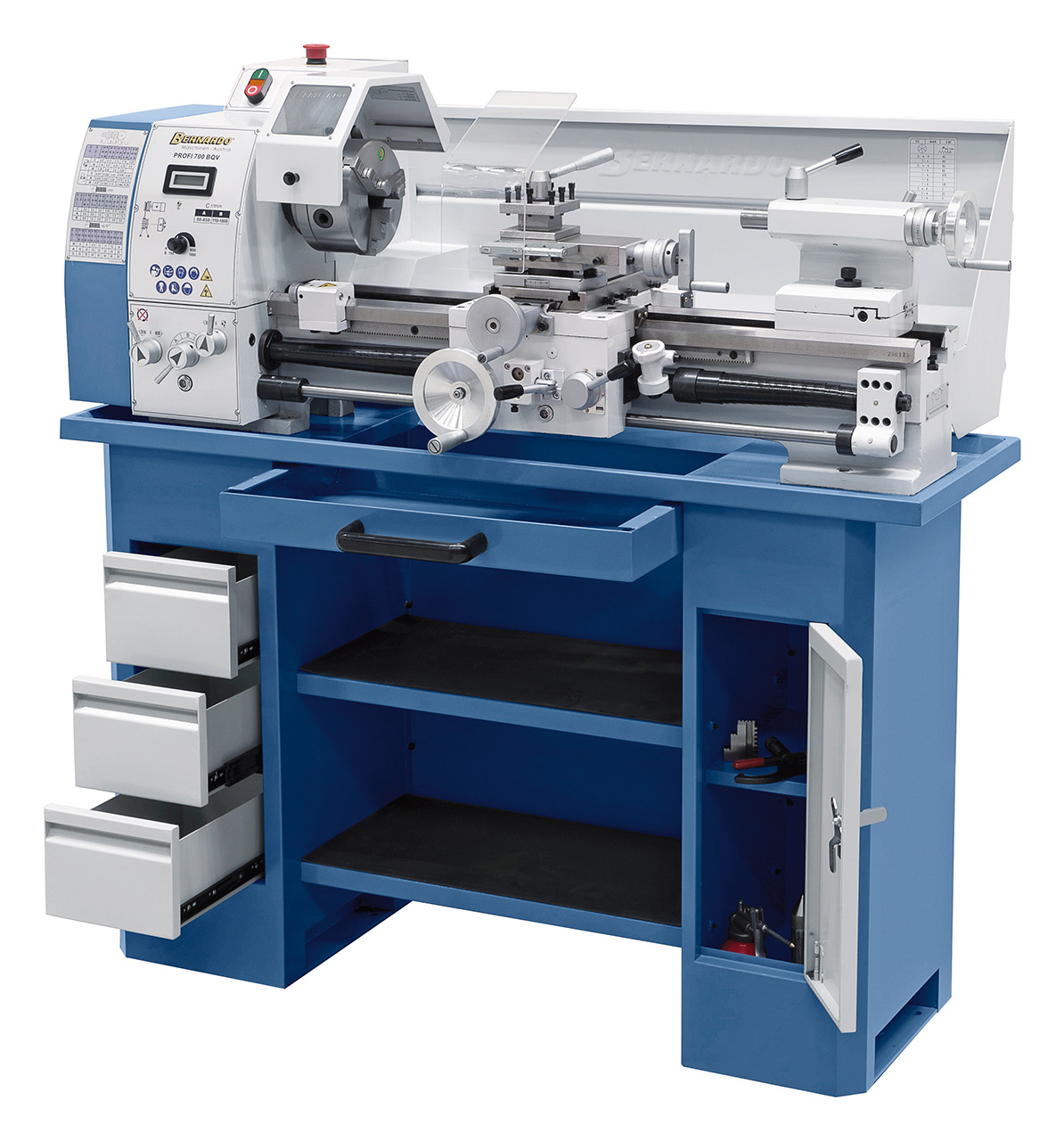

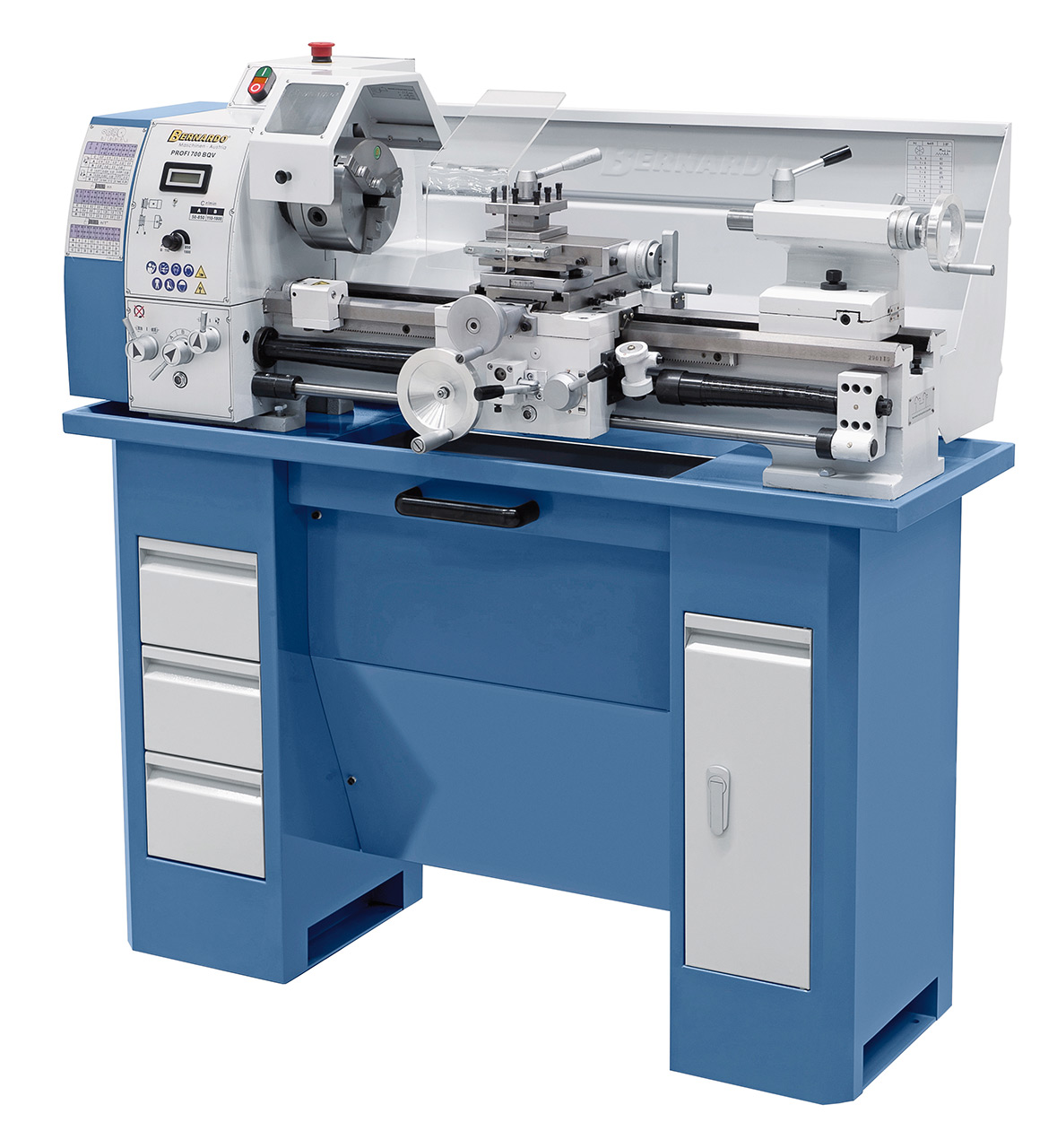

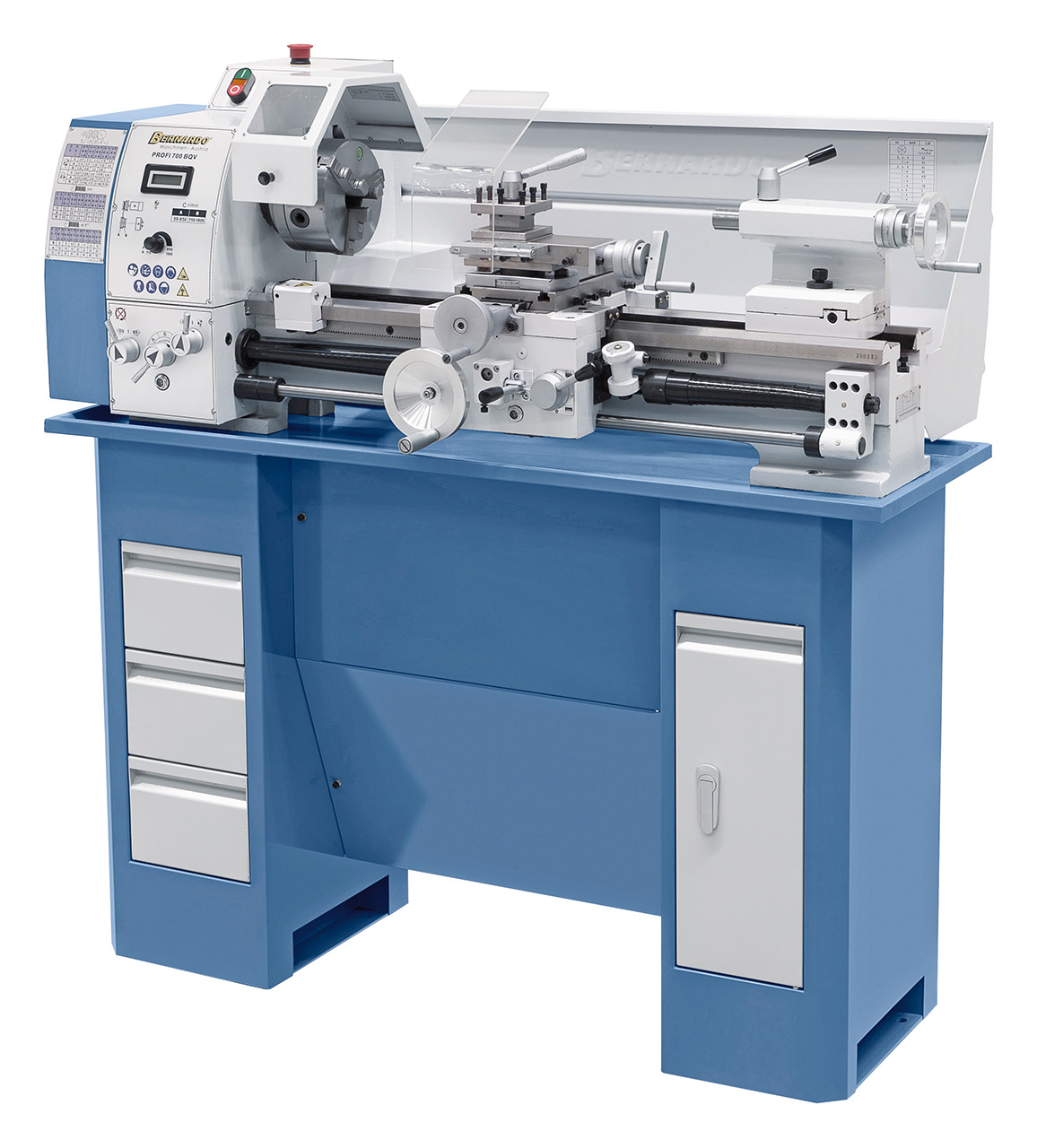

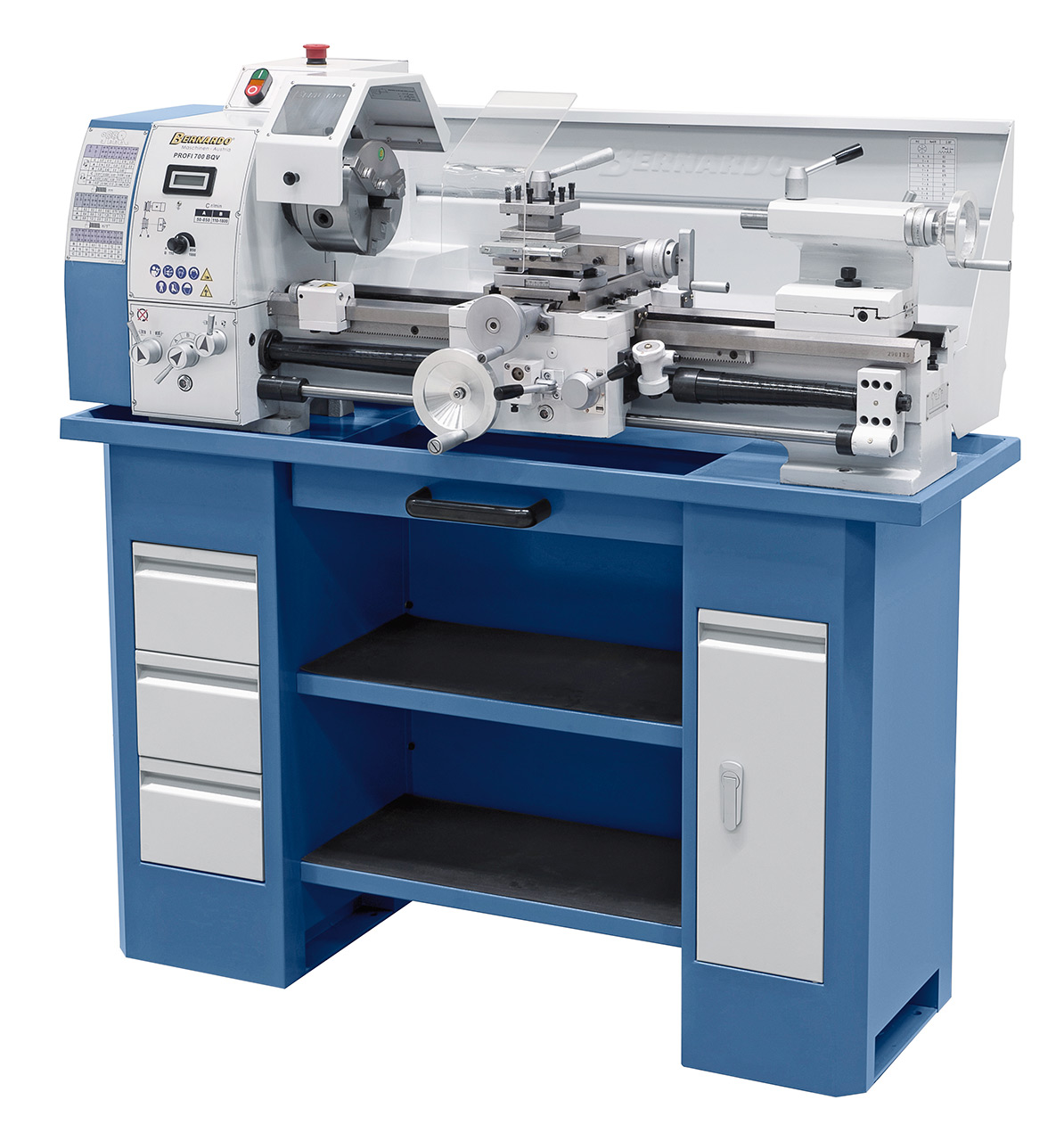

Bernardo Leit- und Zugspindeldrehmaschinen Profi 700 BQV / 230 V

Produktinformationen "Bernardo Leit- und Zugspindeldrehmaschinen Profi 700 BQV / 230 V"

Die Vario-Drehmaschine Profi 700 BQV wird nach Werkzeugmachergenauigkeit gefertigt. Das Ablesen der elektronisch einstellbaren Drehzahl erfolgt komfortabel über eine Digitalanzeige am Getriebekopf. Die Besonderheit dieses Modells ist außerdem der große Längsvorschubbereich mit 14 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub. Zur Reduzierung der Fertigungszeiten kann dieses Modell mit einer 2-Achs-Digitalanzeige geliefert werden.

Bernardo Technische Daten

Spitzenweite

700 mm

Spitzenhöhe

140 mm

Umlaufdurchmesser über Bett

280 mm

Spindelbohrung

38 mm

Aufnahme in der Spindelbohrung

MK 5

Drehzahlbereich, stufenlos

50 - 850 / 110 - 1800 U/min

Bereich Längsvorschübe

(14) 0,07 - 0,65 mm/U

Bereich Planvorschübe

(11) 0,03 - 0,12 mm/U

Metrische Gewinde

(18) 0,2 - 3,5 mm

Zollgewinde

(21) 8 - 56 Gg/1"

Pinolenweg

85 mm

Pinolenaufnahme

MK 3

Motor-Abgabeleistung S1 100%

1,1 kW / 230 V

Motor-Aufnahmeleistung S6 40%

1,5 kW / 230 V

Maschinenabmessung (B x T x H)*

1380 x 640 x 500 mm

Gewicht ca.

235 kg





* ohne Untergestell

Bernardo Funktionen

  • Serienmäßig mit elektronisch stufenloser Drehzahlregelung
  • Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
  • Thermoüberwachung inkl. Warnlampe schützt den Motor vor Überlastung
  • Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,015 mm) aufgrund Präzisionslager
  • Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
  • Durchzugsstarker Antriebsmotor, auch bei längerem Betrieb
  • Serienmäßig mit Leitspindel zum Gewindeschneiden
  • Reitstock kann zum Kegeldrehen verschoben werden
  • Bedienungsfreundliche Anordnung der Schaltelemente
  • Verschiebbarer Oberschlitten in x-Achsenrichtung
  • Führungen über Keilleisten spielfrei nachstellbar
  • Serienmäßig mit 38 mm Spindelbohrung

Bernardo Lieferumgang

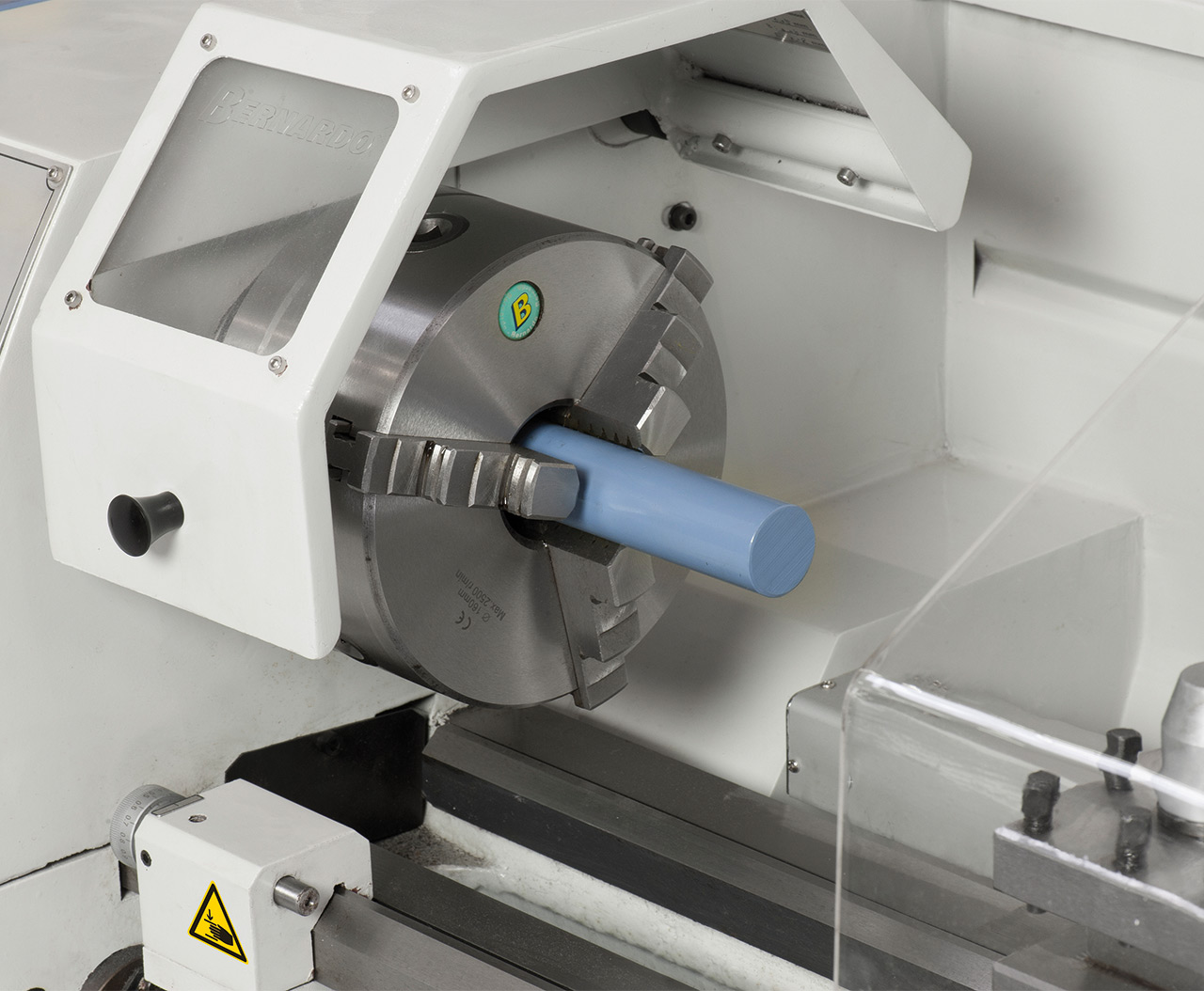

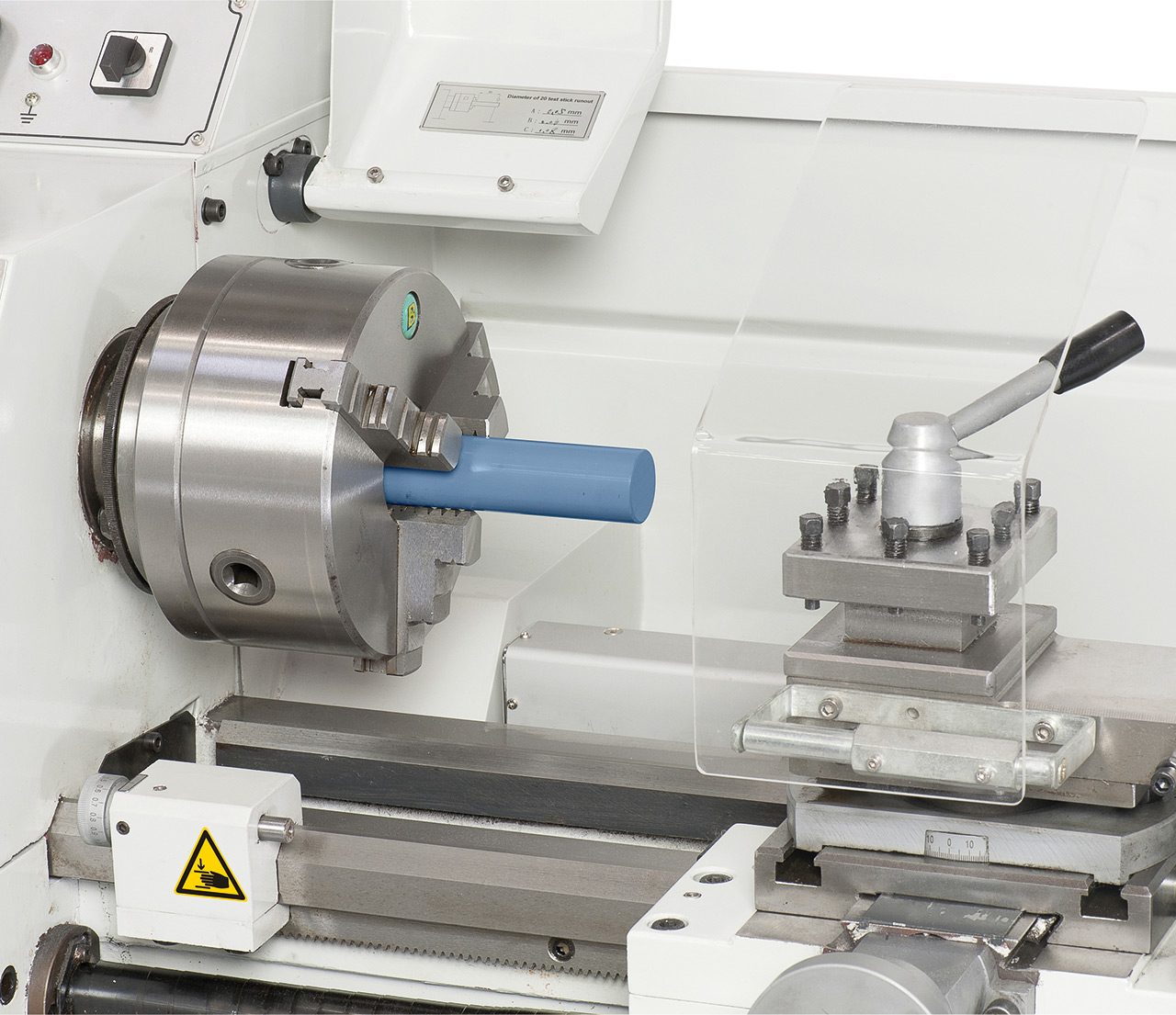

  • 3-Backenfutter DK11-160 mm
  • Futterflansch 160 mm
  • Feste Körnerspitzen

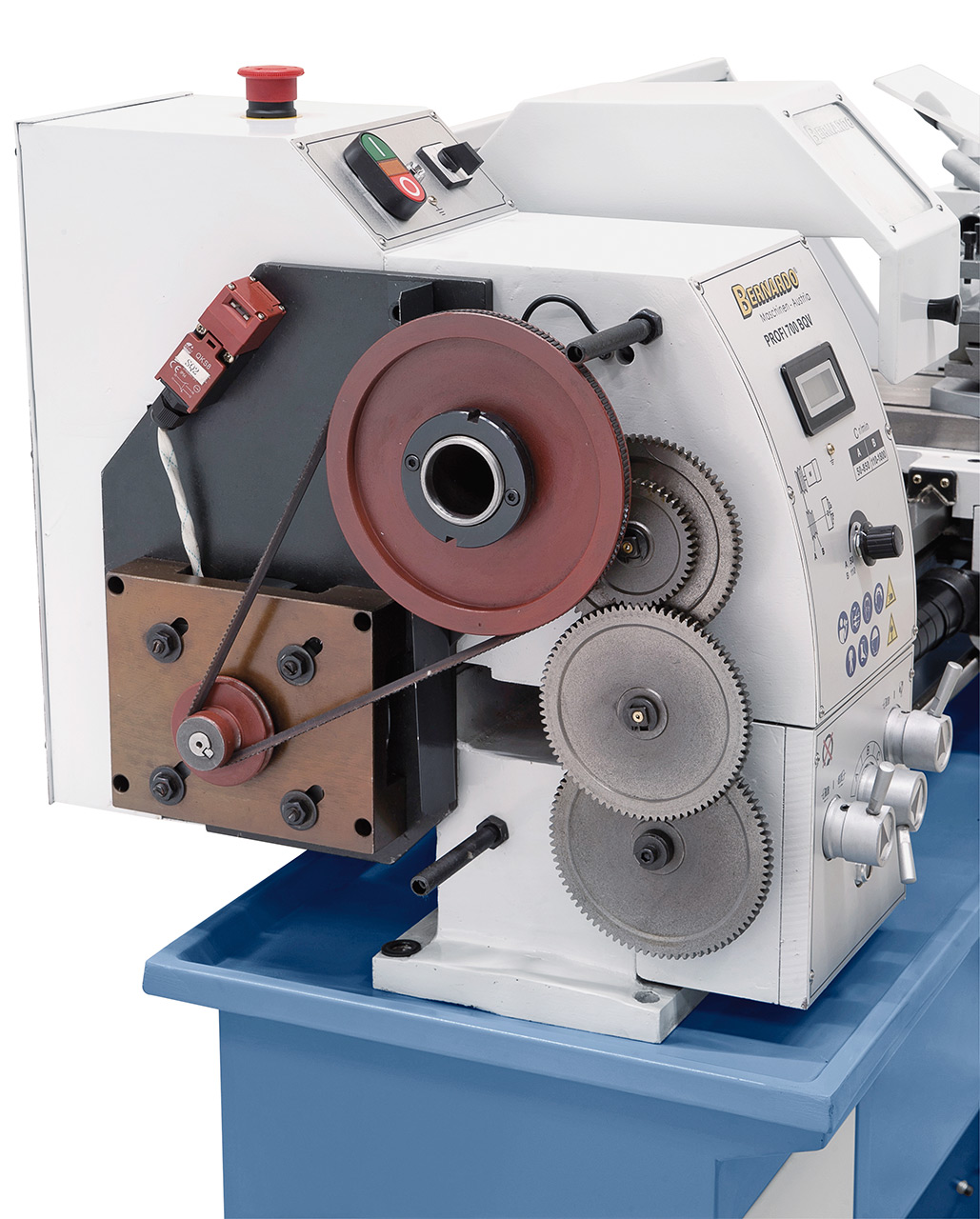

  • Wechselräder
  • Vierfachstahlhalter
  • Rutschkupplung

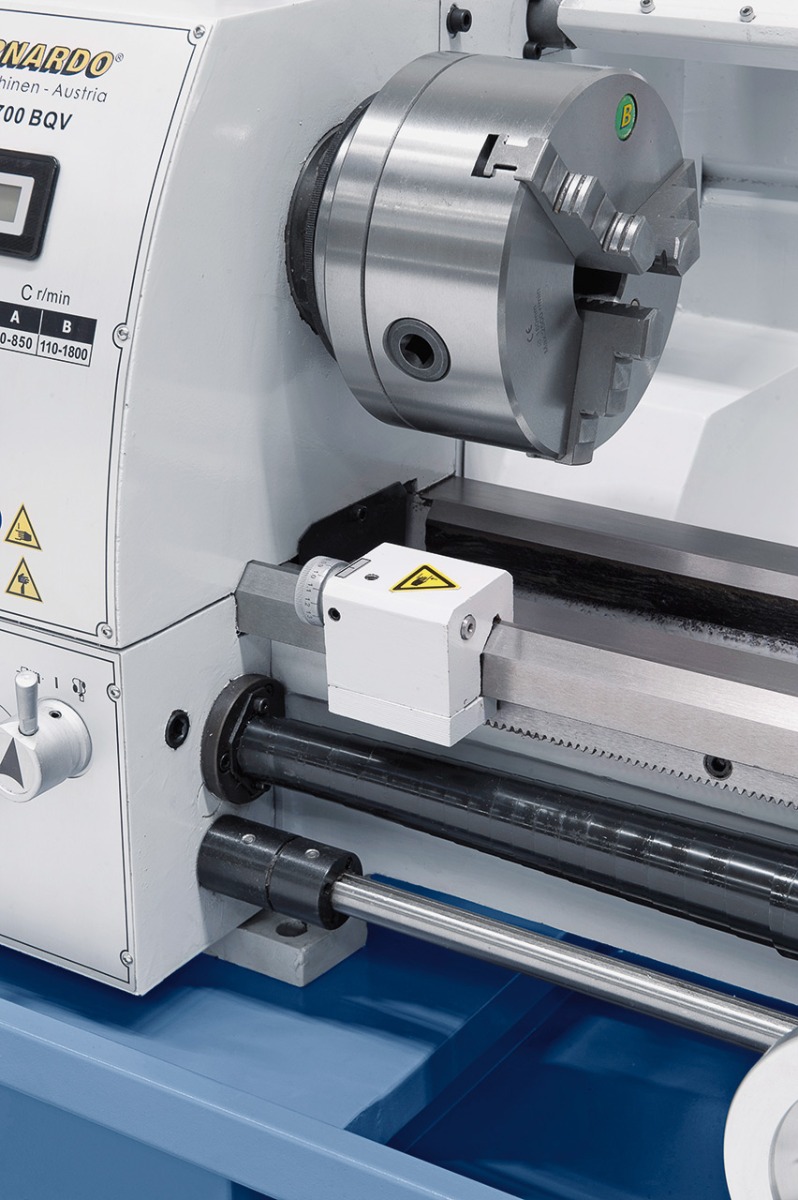

  • Mikrometerlängsanschlag

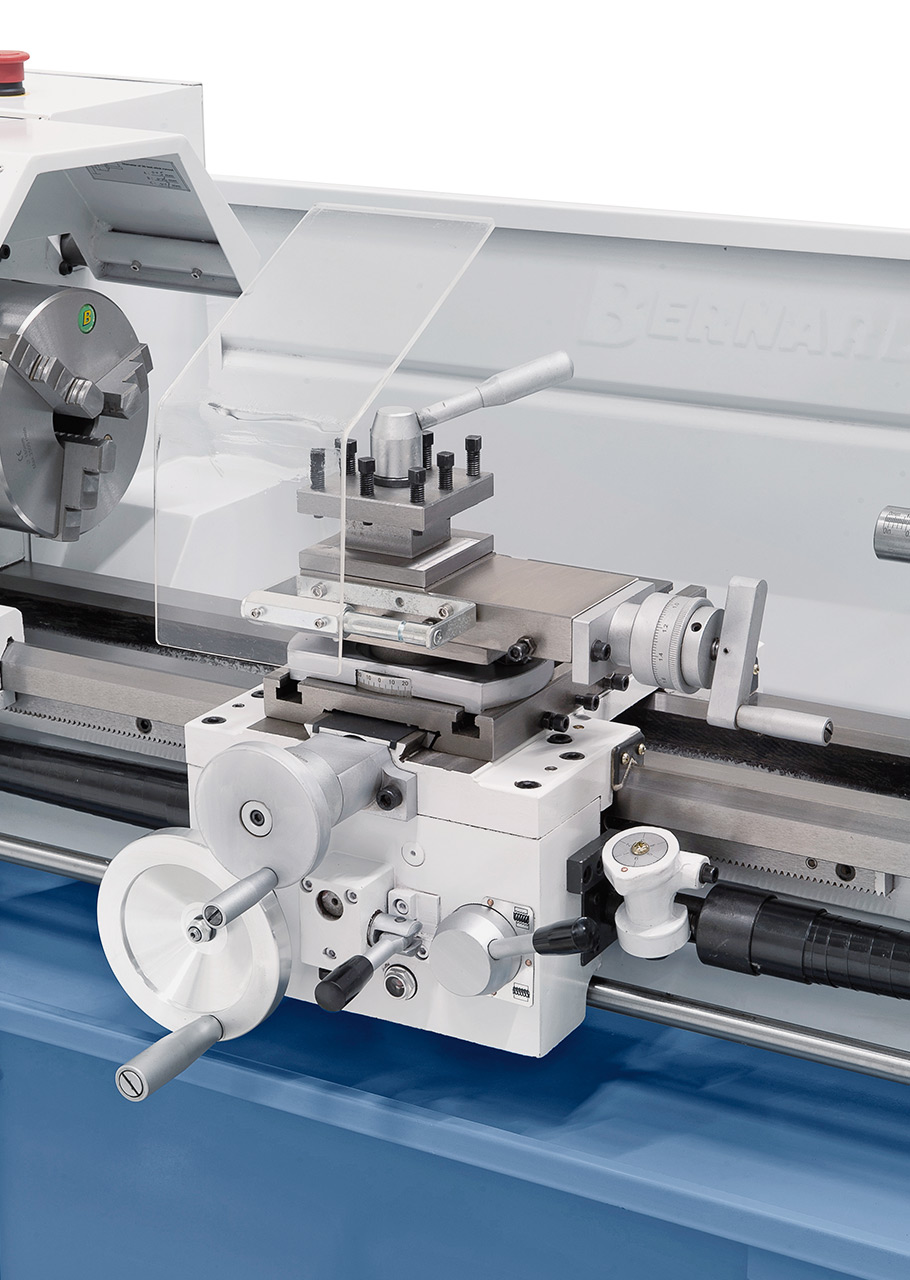

  • Planschlitten mit Obersupport

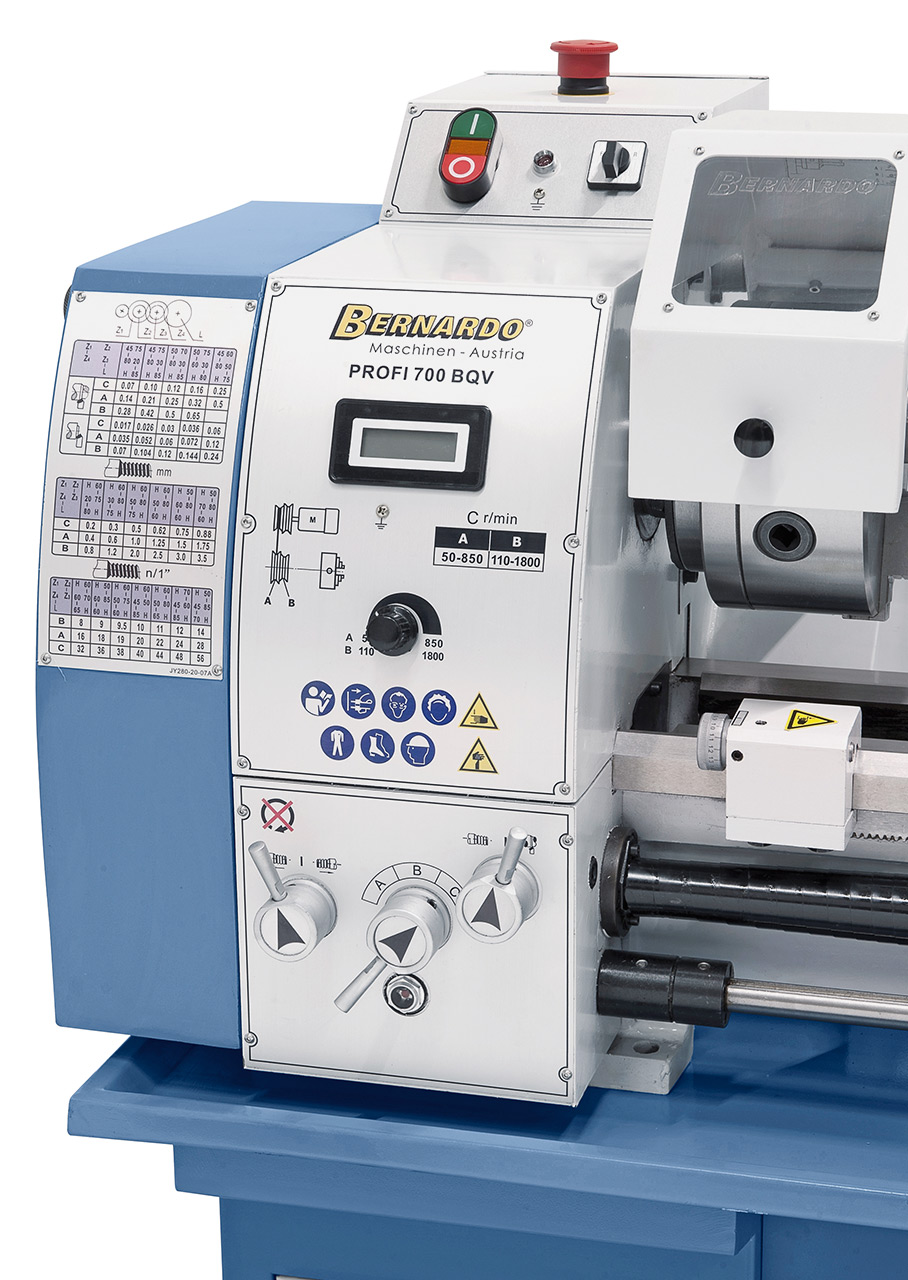

  • Digitale Drehzahlanzeige
  • Gewindeuhr

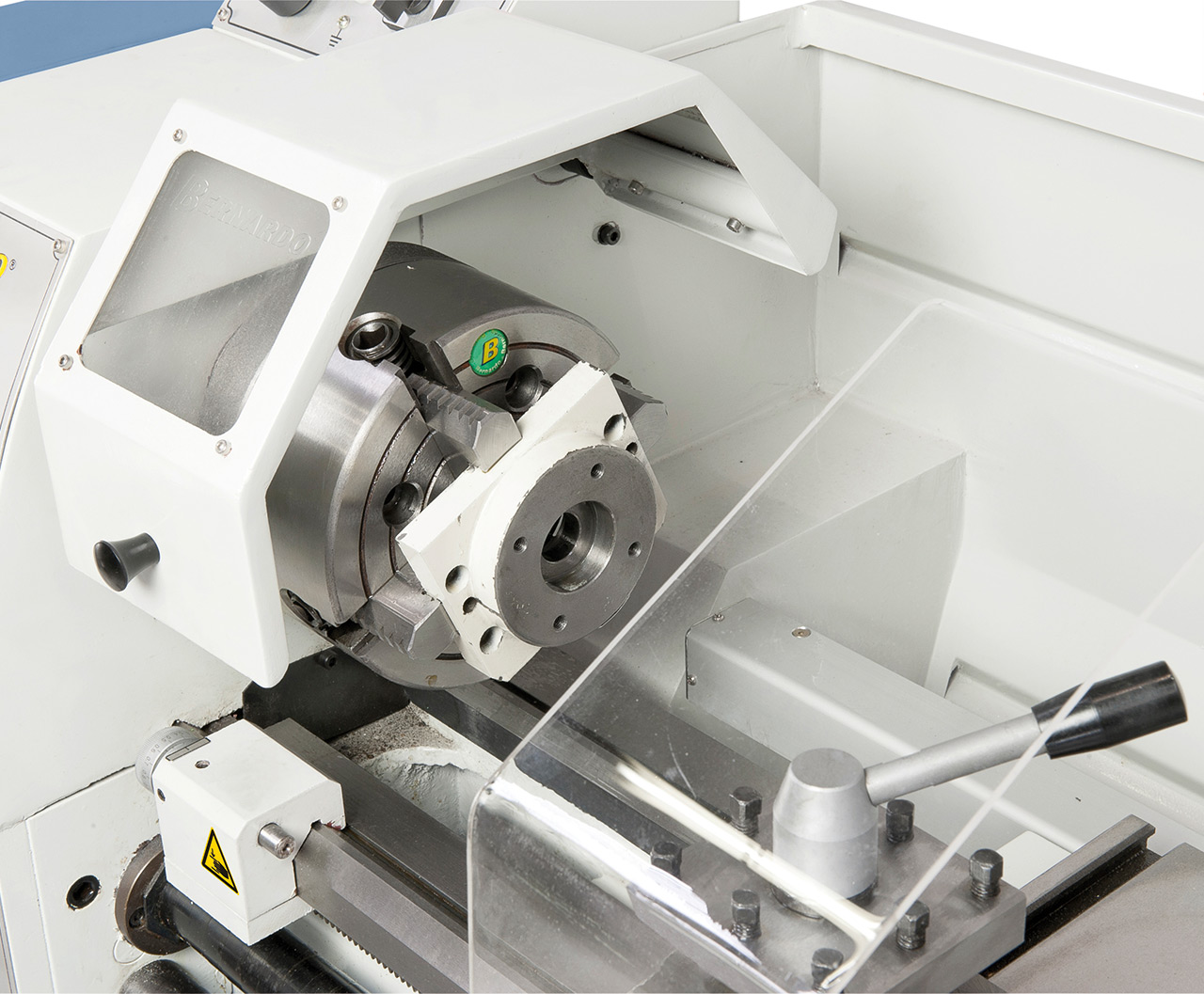

  • Futterschutz
  • Spänerückwand
  • Spindelabdeckung
  • Bedienwerkzeug
(-79,97 € gespart)

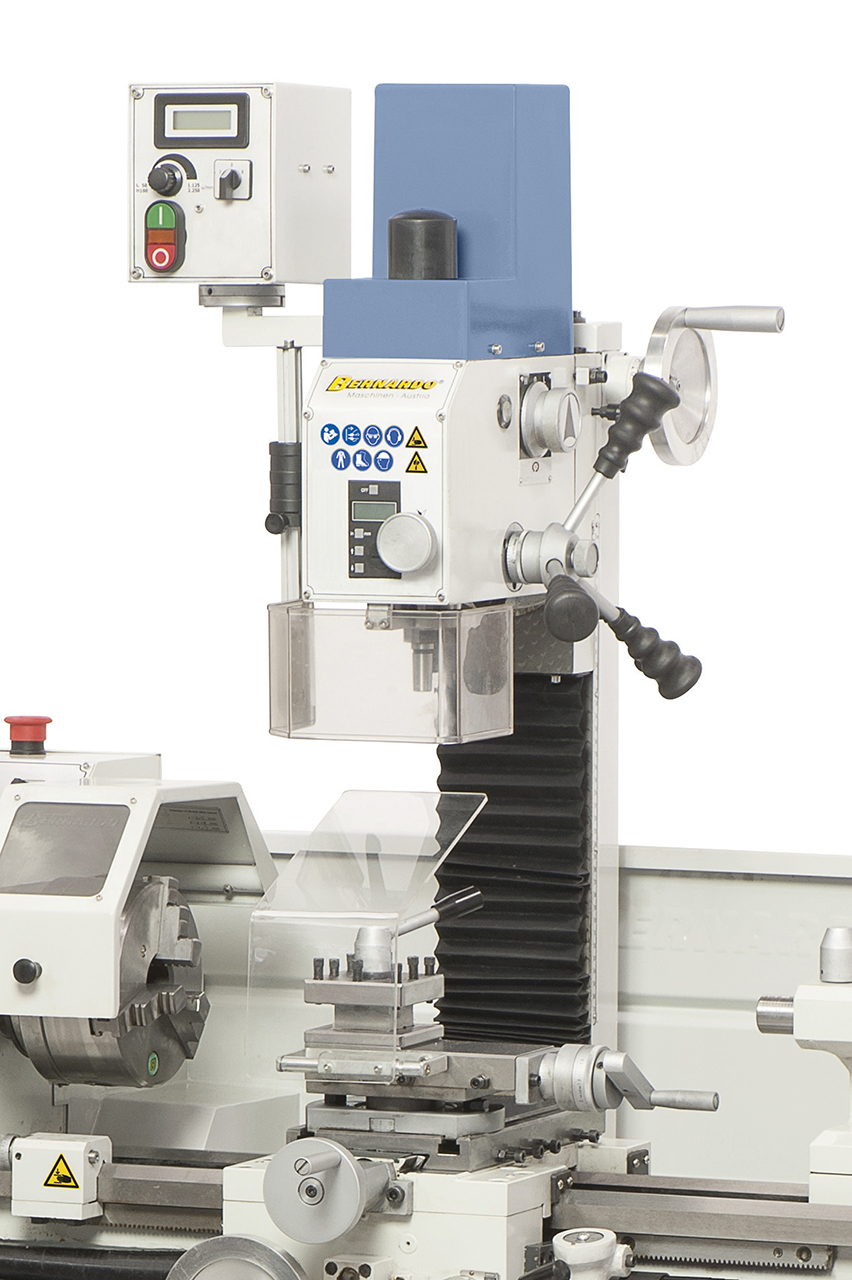

Bernardo Zubehör für Drehmaschinen Fräsaufsatz FA 25 / 230 V

1.252,83 €* 1.332,80 €* (6% gespart)
(-4,43 € gespart)
(-5,14 € gespart)
Bernardo Zubehör für Drehmaschinen Feststehende Lünette f. Profi(center) 700 BQV / BDC
Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken.

80,54 €* 85,68 €* (6% gespart)
(-4,78 € gespart)
Bernardo Zubehör für Drehmaschinen Mitlaufende Lünette f. Profi(center) 700 BQV / BDC
Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.

74,95 €* 79,73 €* (6% gespart)
(-16,71 € gespart)
(-4,78 € gespart)
Bernardo Backen für 3-Backenfutter DK11 Weiche Monoblockbacken DSJ-DK11-160

74,95 €* 79,73 €* (6% gespart)
(-6,35 € gespart)

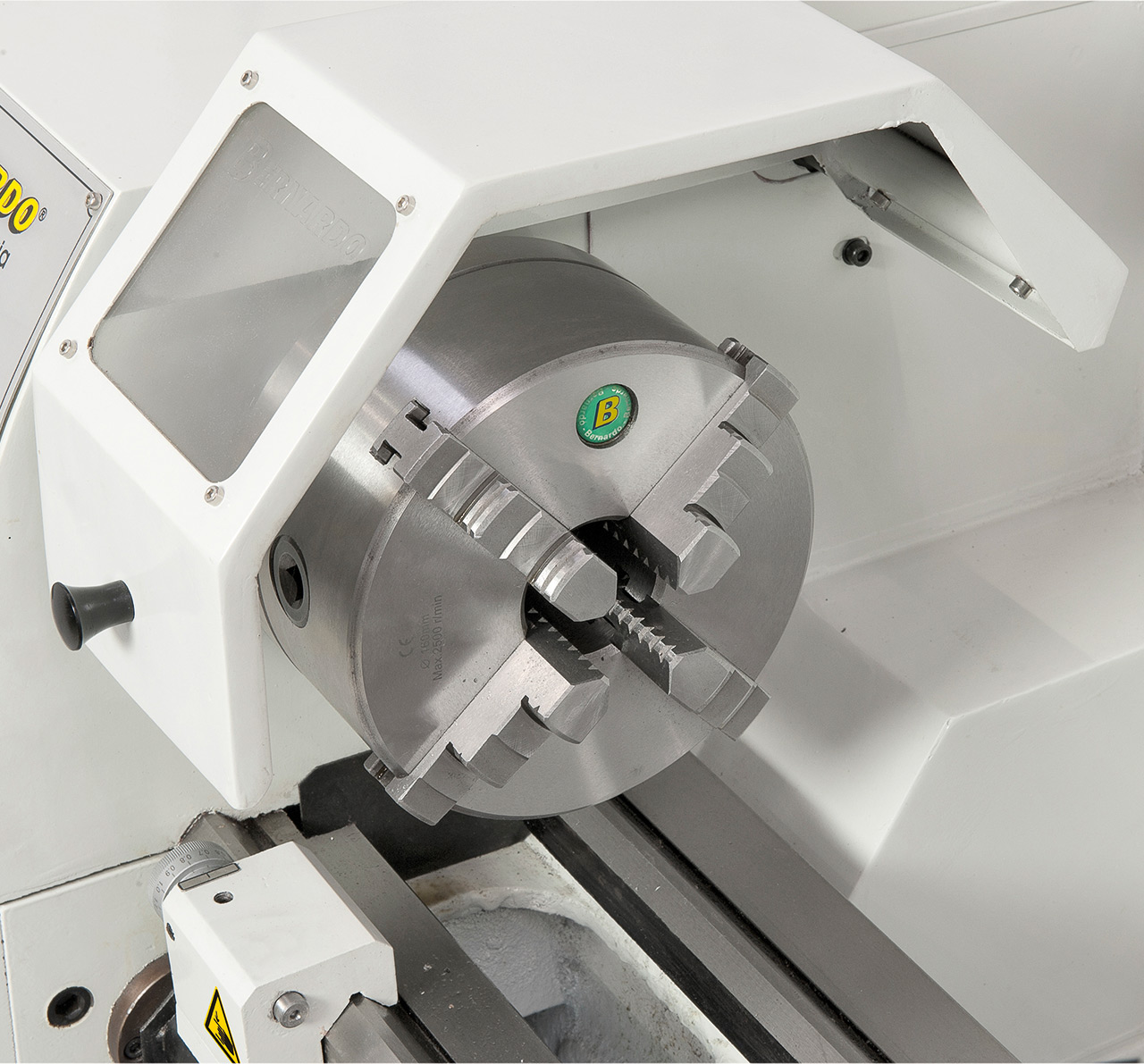

Bernardo Backen für 4-Backenfutter DK12 Weiche Monoblockbacken DSJ-DK12-160

99,56 €* 105,91 €* (6% gespart)
(-11,71 € gespart)
Bernardo Planscheiben Bernardo - Planscheibe K72 nach DIN 6350 K72 - 160

183,45 €* 195,16 €* (6% gespart)
(-5,50 € gespart)
Bernardo Körnerspitzen/Zentrierkegel Mitlaufende Körnerspitze PC - MK 3

86,13 €* 91,63 €* (6% gespart)
(-10,07 € gespart)
(-8,50 € gespart)
Bernardo Körnerspitzen/Zentrierkegel Mitlaufender Zentrierkegel MK 3 / 100 mm

133,11 €* 141,61 €* (6% gespart)
(-9,85 € gespart)

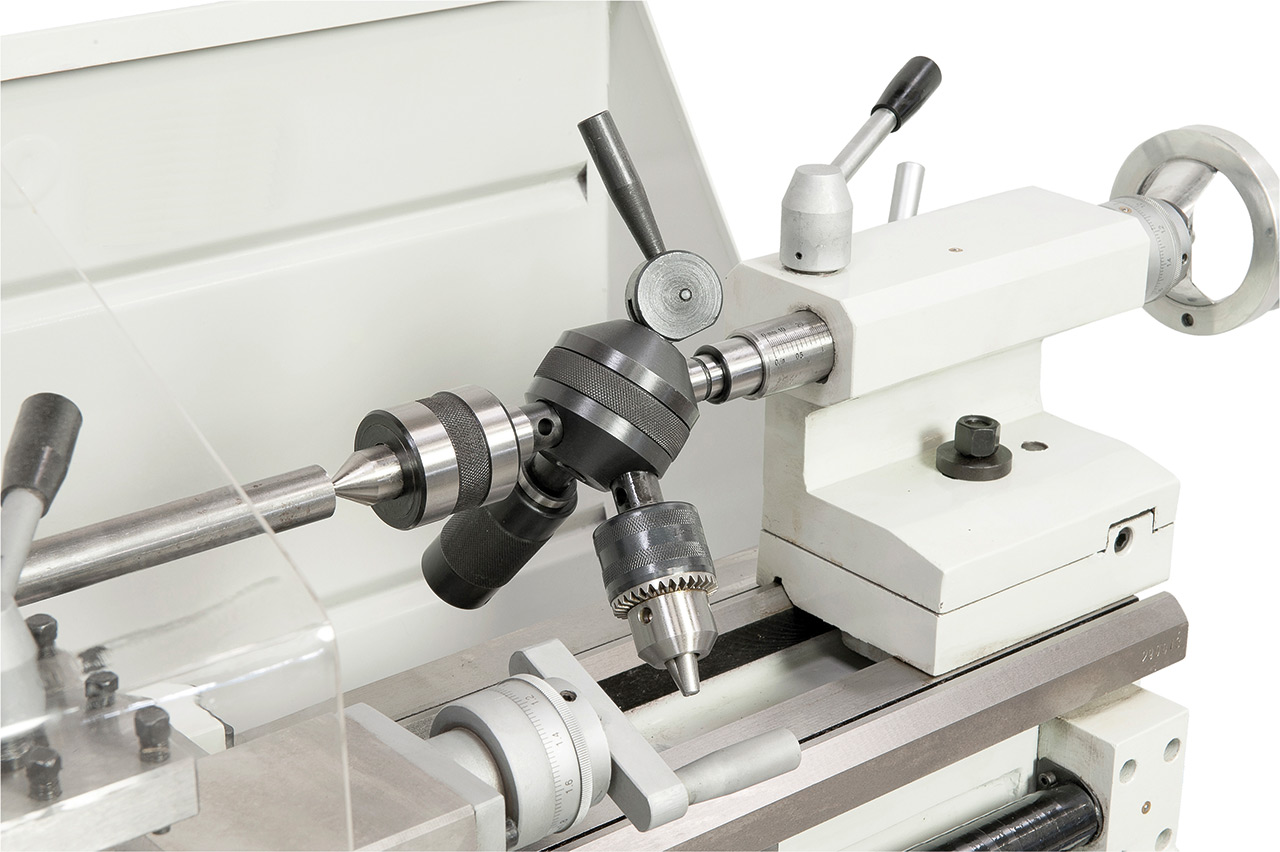

Bernardo Spannmittel für Werkzeuge Revolverkopf MK 2 mit 3 Stationen, inkl. Einsätze
