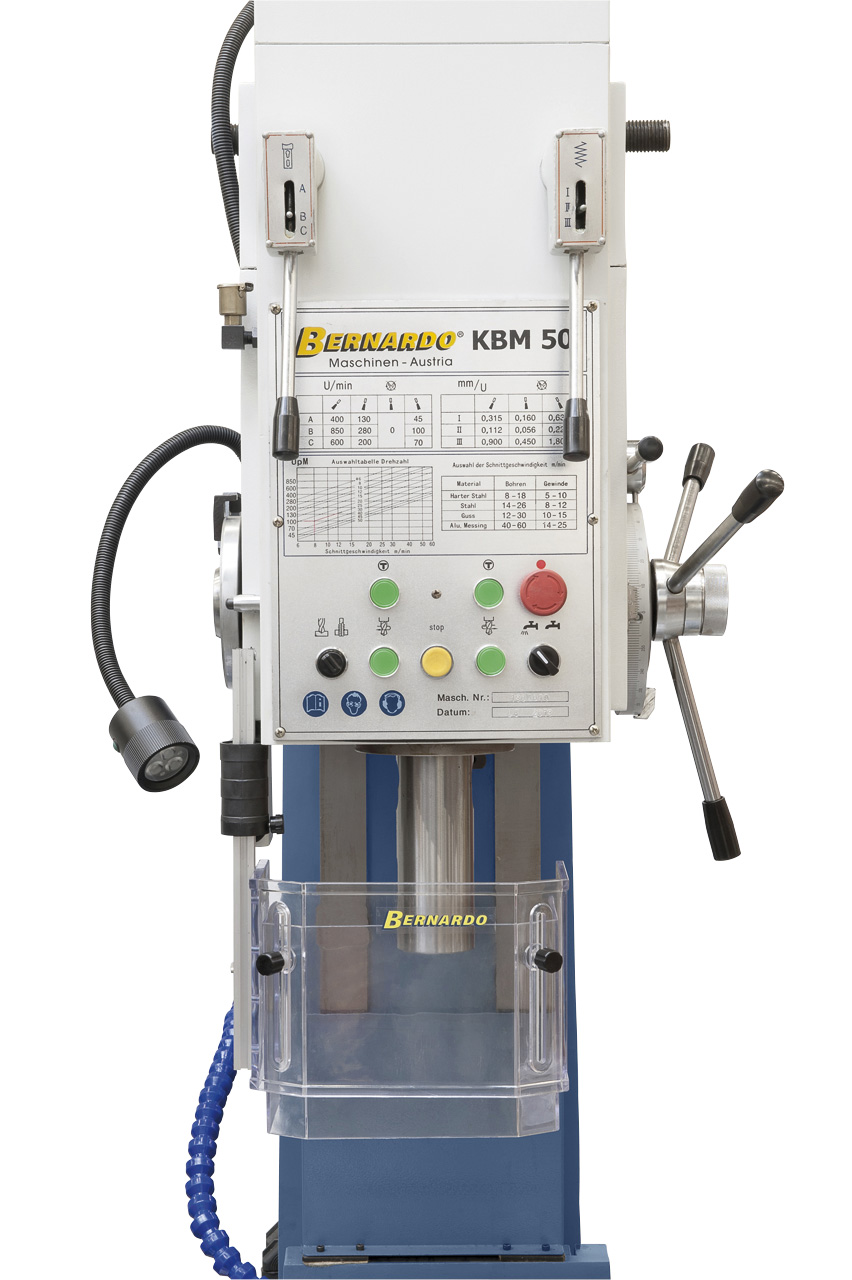

Bernardo Kastenständerbohrmaschinen KBM 50

Produktinformationen "Bernardo Kastenständerbohrmaschinen KBM 50"

Die Kastenständerbohrmaschine KBM 50 ist für Bohr, Reib- und Gewindeschneidarbeiten sowohl in der Einzel-als auch in der Serienfertigung geeignet. Durch die massive Graugusskonstruktion kann dieses Modell für schwere Zerspannungsarbeiten in Maschinenbau, Produktion und Anlagenbau eingesetzt werden.



Bernardo Technische Daten

Bohrleistung in Stahl

50 mm

Gewindeschneiden max.

M42

Drehmoment

350 Nm

Verfahrweg Bohrkopf

195 mm

Morsekonus

MK 5

Spindeldrehzahl / Stufenzahl

45 - 850 U/min, 9 Stufen

Vorschubbereich

(9) 0,056 - 1,8 mm/U

Vorschubkraft

16000 N

Ausladung

335 mm

Abstand Spindel / Tisch max.

720 mm

Pinolenhub

250 mm

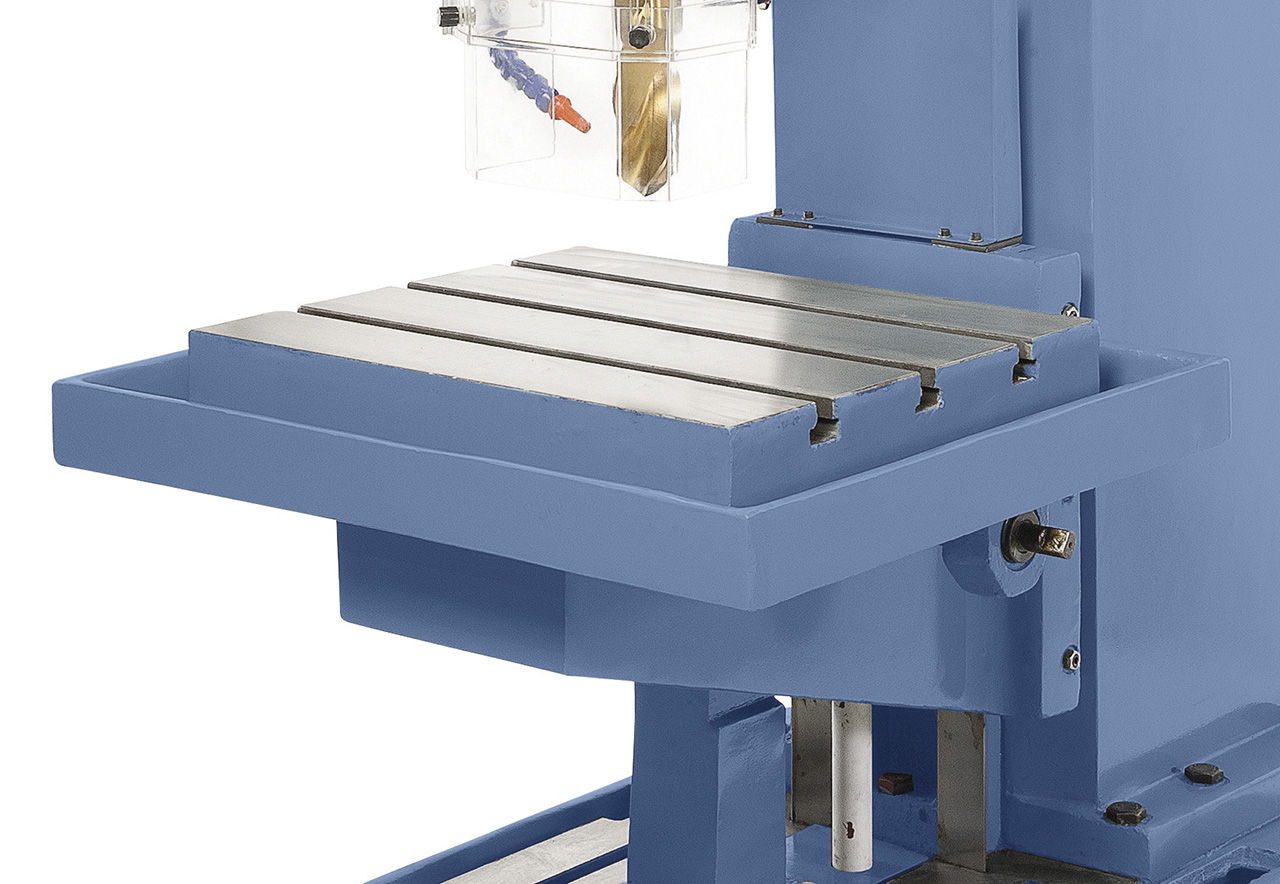

Tischgröße / T-Nutengröße

560 x 480 mm / 18 mm

Tischhub

315 mm

Motorleistung

4,0 kW

Maschinenabmessung (B x T x H)

750 x 1150 x 2520 mm

Gewicht ca.

1250 kg



Bernardo Funktionen

  • Sockel und Ständer in massiver Kastenbauweise für schwerste Beanspruchung

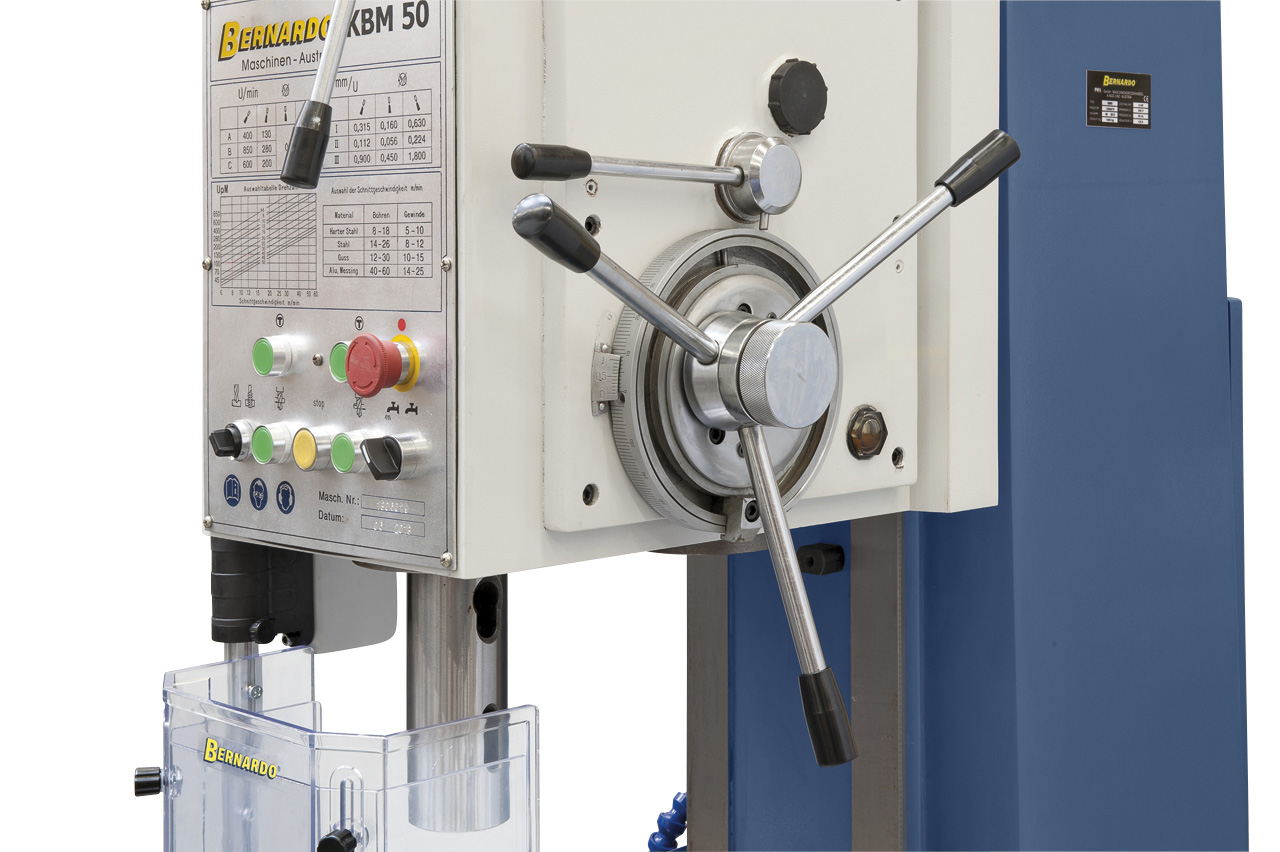

  • Leistungsstarker Antriebsmotor mit hohem Drehmoment und großer Vorschubkraft
  • Sehr hohe Tischbelastung durch massive Graugusskonstruktion
  • Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr beim Erreichen der eingestellten Tiefe

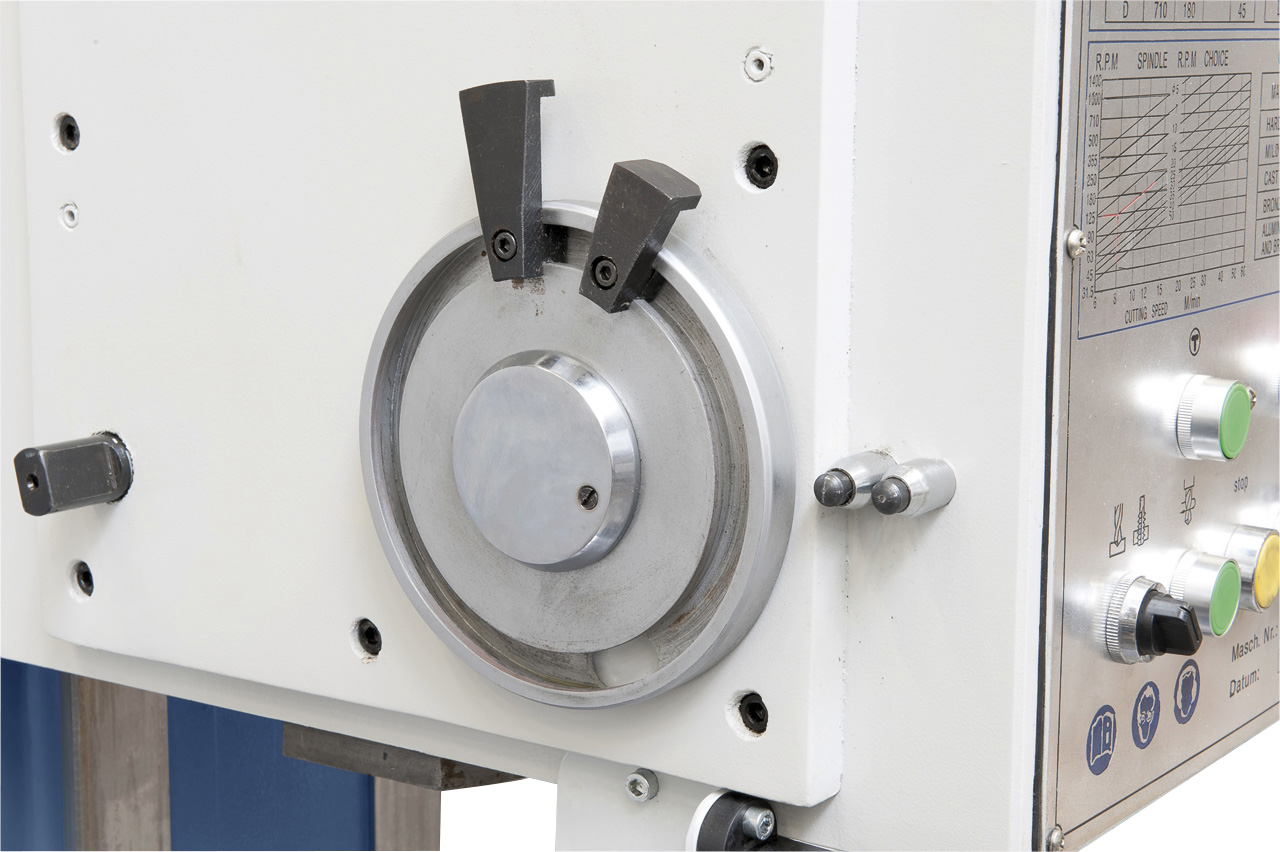

  • Einfacher und schneller Vorschub- und Drehzahlwechsel mittels Schalthebel
  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebszahnräder
  • Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte
  • Breite und hochbelastbare Schwalbenschwanzführung mit einstellbaren Keilleisten

Bernardo Lieferumgang

  • Kühlmitteleinrichtung
  • Gewindeschneideinrichtung
  • Rechts- und Linkslauf
  • LED-Maschinenleuchte
  • Reduzierhülse
  • Bedienwerkzeug
  • Höhenverstellbare Schutzabdeckung
(-2,07 € gespart)
Bernardo Spannmittel für Werkzeuge Bohrfutterdorn MK 5 - B 18

32,44 €* 34,51 €* (6% gespart)
(-2,07 € gespart)
Bernardo Spannmittel für Werkzeuge Bohrfutterdorn MK 5 - B 22

32,44 €* 34,51 €* (6% gespart)
(-2,86 € gespart)
Bernardo Spannmittel für Werkzeuge Reduzierhülse MK 5 / 3

44,74 €* 47,60 €* (6.01% gespart)
(-2,86 € gespart)
Bernardo Spannmittel für Werkzeuge Reduzierhülse MK 5 / 4

44,74 €* 47,60 €* (6.01% gespart)
(-3,64 € gespart)

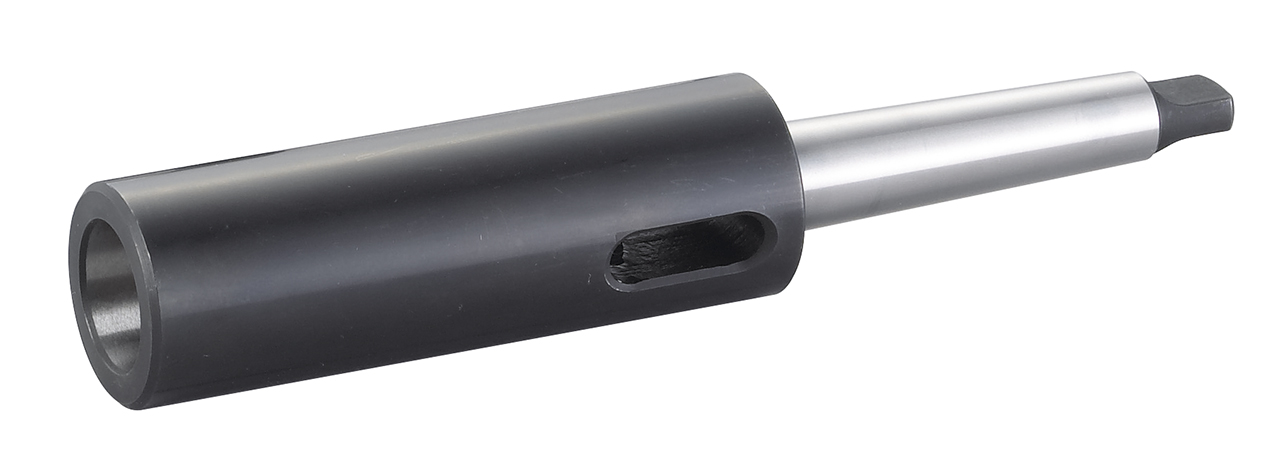

Bernardo Spannmittel für Werkzeuge Verlängerungshülse MK 5 / 3

57,05 €* 60,69 €* (6% gespart)
(-4,93 € gespart)
Bernardo Spannmittel für Werkzeuge Verlängerungshülse MK 5 / 4

77,18 €* 82,11 €* (6% gespart)
(-2,71 € gespart)
Bernardo Spannmittel für Werkzeuge Konusaustreiber halbautomatisch MK 4 - MK 6

42,51 €* 45,22 €* (5.99% gespart)
(-14,64 € gespart)
(-4,00 € gespart)

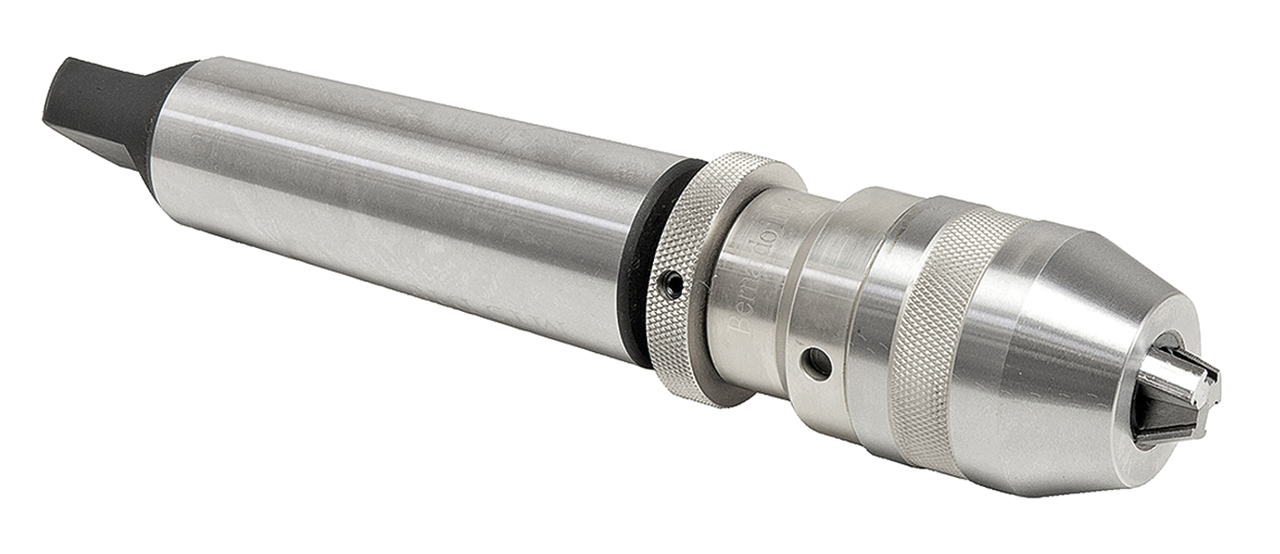

Bernardo Spannmittel für Werkzeuge Schnellspann-Bohrfutter 1 - 16 mm / B 16

62,64 €* 66,64 €* (6% gespart)
(-4,07 € gespart)
Bernardo Spannmittel für Werkzeuge Schnellspann-Bohrfutter 1 - 16 mm / B 18

63,76 €* 67,83 €* (6% gespart)
(-11,57 € gespart)
(-25,63 € gespart)
(-24,85 € gespart)
Bernardo Rundtische / Schwenktische / Kreuztische Kreuztisch KT 165

389,27 €* 414,12 €* (6% gespart)
(-47,77 € gespart)
(-29,77 € gespart)
Bernardo Rundtische / Schwenktische / Kreuztische Kreuztisch KT 195

466,46 €* 496,23 €* (6% gespart)
(-25,49 € gespart)
Bernardo Rundtische / Schwenktische / Kreuztische Kreuztisch KT 330 x 220

399,34 €* 424,83 €* (6% gespart)
(-39,20 € gespart)
Bernardo Rundtische / Schwenktische / Kreuztische Kreuztisch KT 205

614,11 €* 653,31 €* (6% gespart)
(-34,27 € gespart)
Bernardo Rundtische / Schwenktische / Kreuztische Kreuztisch KT 400 x 120

536,93 €* 571,20 €* (6% gespart)
(-47,77 € gespart)
Bernardo Rundtische / Schwenktische / Kreuztische Kreuztisch KT 500 x 180

748,34 €* 796,11 €* (6% gespart)
(-52,84 € gespart)
Bernardo Rundtische / Schwenktische / Kreuztische Kreuztisch KT 700 x 180

827,76 €* 880,60 €* (6% gespart)
(-8,78 € gespart)
Bernardo Mechanische Spannelemente Spannwerkzeugsortiment 58-tlg., 18 mm, M 16
52-teiliges Basissortiment mit den am meisten benötigten Spannelementen zum schnellen Aufspannen von Werkstücken oder Vorrichtungen auf T-Nutentischen. Lieferung kompl. mit Plastikkassette, als Wandhalter verwendbar

137,59 €* 146,37 €* (6% gespart)
(-5,28 € gespart)

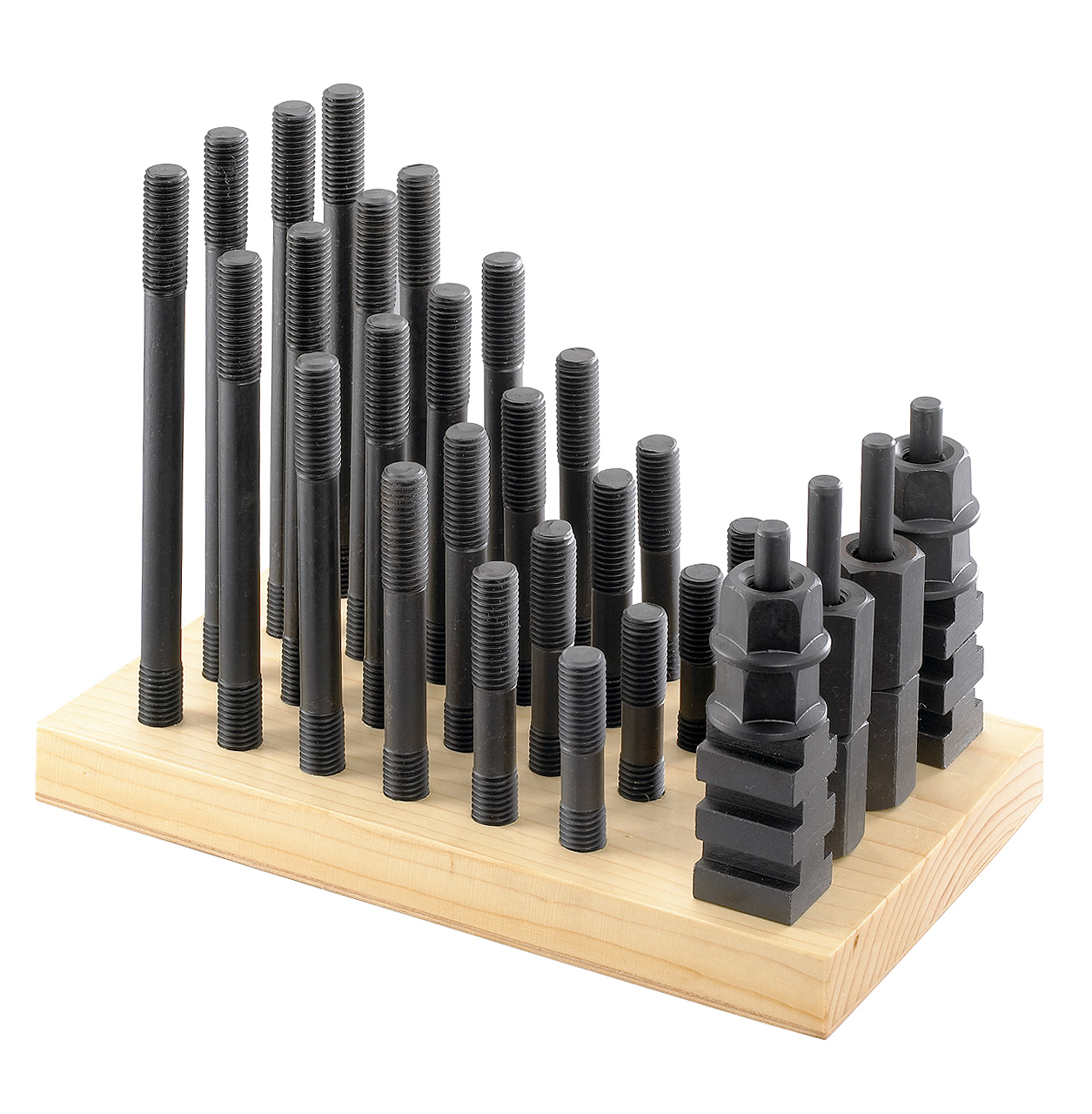

Bernardo Mechanische Spannelemente Stiftschrauben und T-Nut-Muttern Sortiment 18 mm, M 16
T-Nutenbreite: 18 mm - M16

82,78 €* 88,06 €* (6% gespart)
(-15,07 € gespart)
Bernardo Mechanische Spannelemente Maschinenschraubstock MS 160

236,02 €* 251,09 €* (6% gespart)
(-6,78 € gespart)
Bernardo Schraubstöcke Bohrmaschinenschraubstock BMO 150

106,27 €* 113,05 €* (6% gespart)
(-7,64 € gespart)
Bernardo Schraubstöcke Bohrmaschinenschraubstock BMH 150

119,69 €* 127,33 €* (6% gespart)
(-19,14 € gespart)
Bernardo Schraubstöcke Industrie-Bohrmaschinenschraubstock BMS 200

299,78 €* 318,92 €* (6% gespart)
(-11,35 € gespart)
Bernardo Schraubstöcke Industrie-Bohrmaschinenschraubstock BMS 100 QC

177,86 €* 189,21 €* (6% gespart)
(-21,49 € gespart)
Bernardo Schraubstöcke Industrie-Bohrmaschinenschraubstock BMS 200 QC

336,70 €* 358,19 €* (6% gespart)
(-2,07 € gespart)
Bernardo Messschieber Taschenmessschieber mit Rundskala 150 mm / 0,02 mm

32,44 €* 34,51 €* (6% gespart)
(-4,00 € gespart)
Bernardo Messschieber Taschenmessschieber mit Rundskala 300 mm / 0,02 mm

62,64 €* 66,64 €* (6% gespart)
(-19,35 € gespart)
Bernardo Messschieber Digital-Werkstattmessschieber

303,14 €* 322,49 €* (6% gespart)
(-16,06 € gespart)
Bernardo Messschieber Werkstattmessschieber 500 x 0,02 mm

251,69 €* 267,75 €* (6% gespart)
Bernardo Messzeugsätze Messzeugsatz 3-tlg.
Schiebelehre, Mikrometer und Innenmessschraube in Holzkassette

107,39 €* 114,24 €* (6% gespart)
Bernardo Messzeugsätze Messzeugsatz 4-tlg.
Schiebelehre, Mikrometer, Massstab und Haarwinkel in Kunststoffkassette

62,64 €* 66,64 €* (6% gespart)
Bernardo Messzeugsätze Messzeugsatz 5-tlg.
Messwerkzeuge aus Edelstahl, rostfrei mattverchromt, in Holzkassette

119,69 €* 127,33 €* (6% gespart)
(-8,78 € gespart)
Bernardo Bohrwerkzeuge Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B

137,59 €* 146,37 €* (6% gespart)
(-14,07 € gespart)
Bernardo Bohrwerkzeuge Spiralbohrer HSS mit Morsekonus Satz C
Satz C, MK 2 / 3 - 17-tlg.

220,36 €* 234,43 €* (6% gespart)
(-3,93 € gespart)
Bernardo Bohrwerkzeuge Kegelsenker 90° HSS 6-tlg.
Mittels Kegel- und Entgratsenker lassen sich Bohrungen entgraten bzw. Vertiefungen für Senkkopfschrauben oder Nieten herstellen. Die Kegel- und Entgratsenker von BERNARDO sind wahlweise mit zylindrischem Schaft oder einer Weldon 19 mm Aufnahme erhältlich. Durch die präzise Ausführung wird ein ratterfreies Arbeiten und dadurch ideale Ergebnisse gewährleistet.

61,52 €* 65,45 €* (6% gespart)
(-3,86 € gespart)
Bernardo Bohrwerkzeuge Kegel- und Entgratsenker 90°
Mittels Kegel- und Entgratsenker lassen sich Bohrungen entgraten bzw. Vertiefungen für Senkkopfschrauben oder Nieten herstellen. Die Kegel- und Entgratsenker von BERNARDO sind wahlweise mit zylindrischem Schaft oder einer Weldon 19 mm Aufnahme erhältlich. Durch die präzise Ausführung wird ein ratterfreies Arbeiten und dadurch ideale Ergebnisse gewährleistet.

60,40 €* 64,26 €* (6.01% gespart)
(-5,50 € gespart)
Bernardo Bohrwerkzeuge Flachsenker DIN 373, 7-tlg.
HSS

86,13 €* 91,63 €* (6% gespart)
(-4,43 € gespart)
Bernardo Bohrwerkzeuge 3 in 1 - Kombibohrer 6-tlg.
Bohren, Gewindeschneiden, Entgraten

69,35 €* 73,78 €* (6% gespart)
(-9,57 € gespart)
Bernardo Bohrwerkzeuge Maschinen-Reibahlenset 8-tlg.

149,89 €* 159,46 €* (6% gespart)
(-3,50 € gespart)

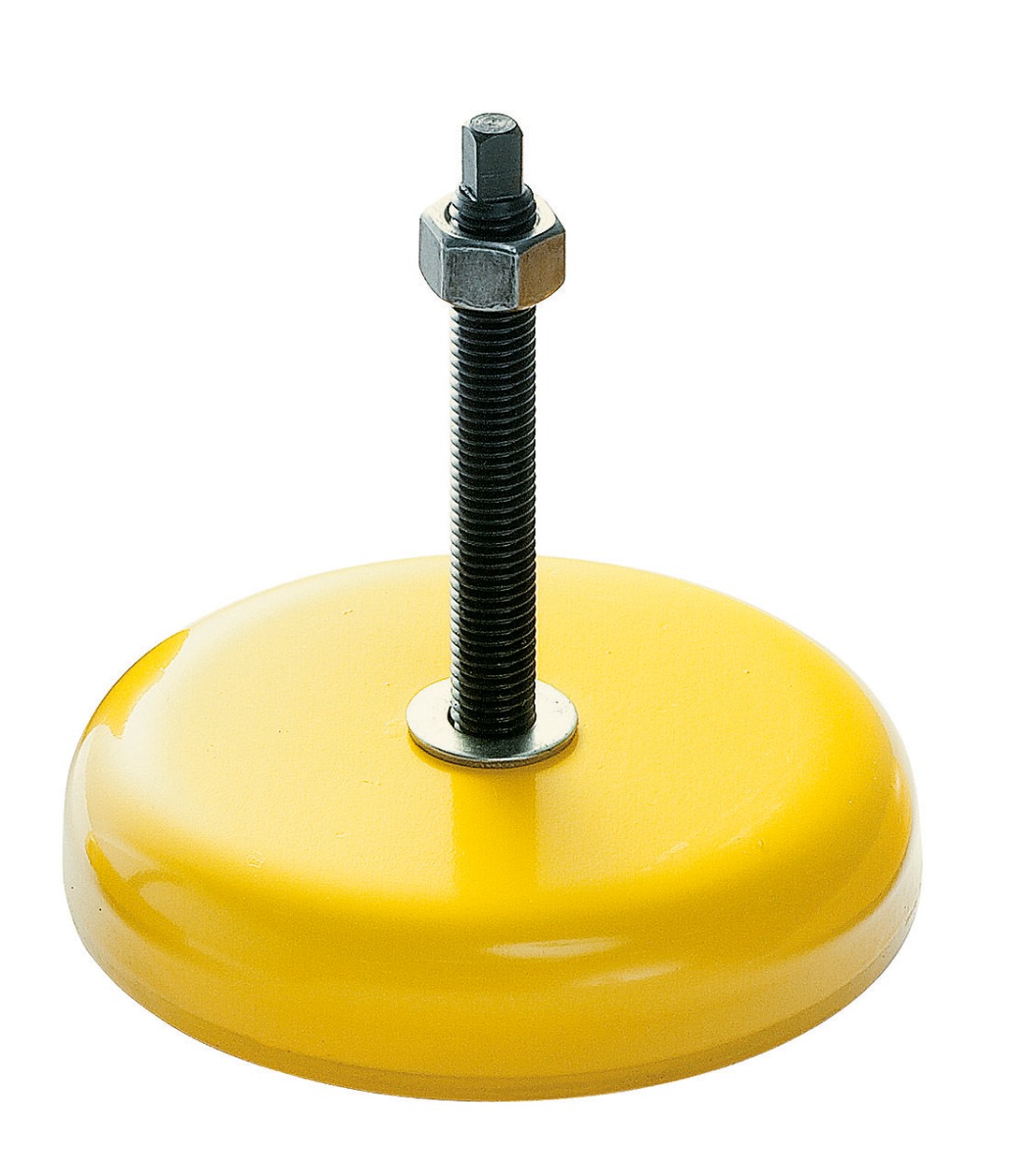

Bernardo Allgemeines Zubehör Maschinenschuh NE 120
