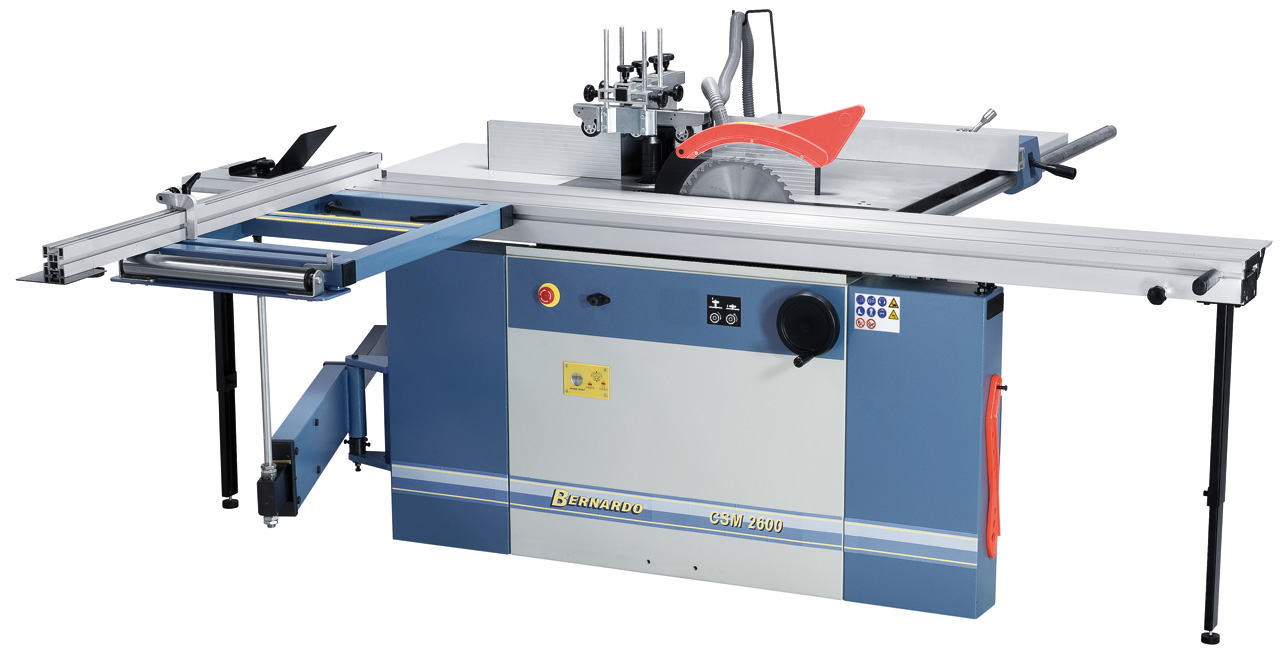

Die kombinierte Formatkreissäge-Fräsmaschine CSM 2600 mit 2 Motoren ist das perfekte Bearbeitungszentrum für den professionellen Anwender. Sowohl die robuste Konstruktion als auch die großzügige Dimensionierung der Maschine bieten beste Arbeitsbedingungen beim Zuschneiden von Massivholz oder großen Platten, auch Dekorplatten können mit Hilfe des Vorritzers (Standard) mühelos bearbeitet werden.
Bernardo Technische Daten
Kreissäge |
|
Tischabmessung |
860 x 450 mm |
Tischhöhe |
850 mm |
Tischverlängerung |
500 x 310 mm |
Tischverbreiterung |
860 x 880 mm |
Auslegertisch mit Rolle |
760 x 530 mm |
Formattisch |
2600 x 270 mm |
Besäumlänge |
2600 mm |
Max. Sägeblattdurchmesser |
315 x 30 mm |
Max. Schnitthöhe 90°/45° |
100 / 80 mm |

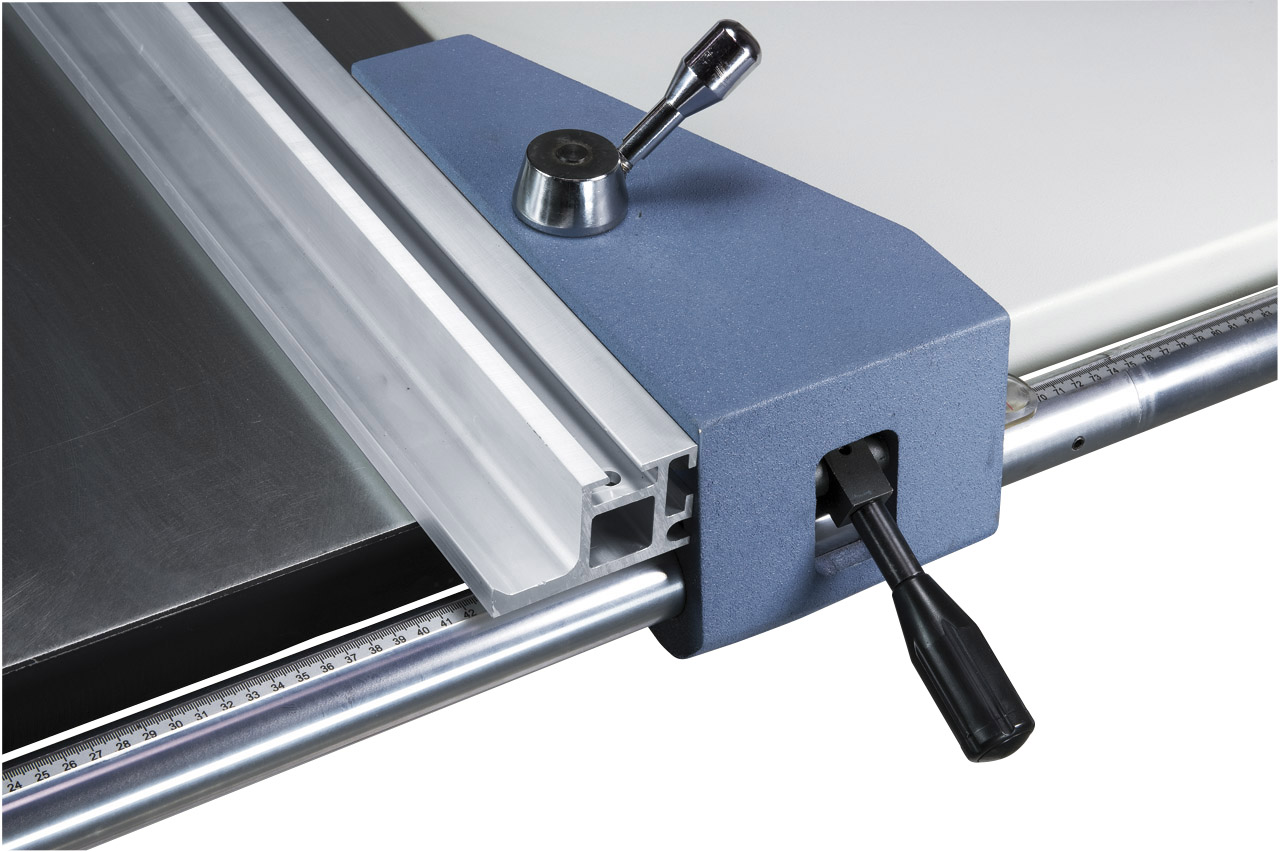

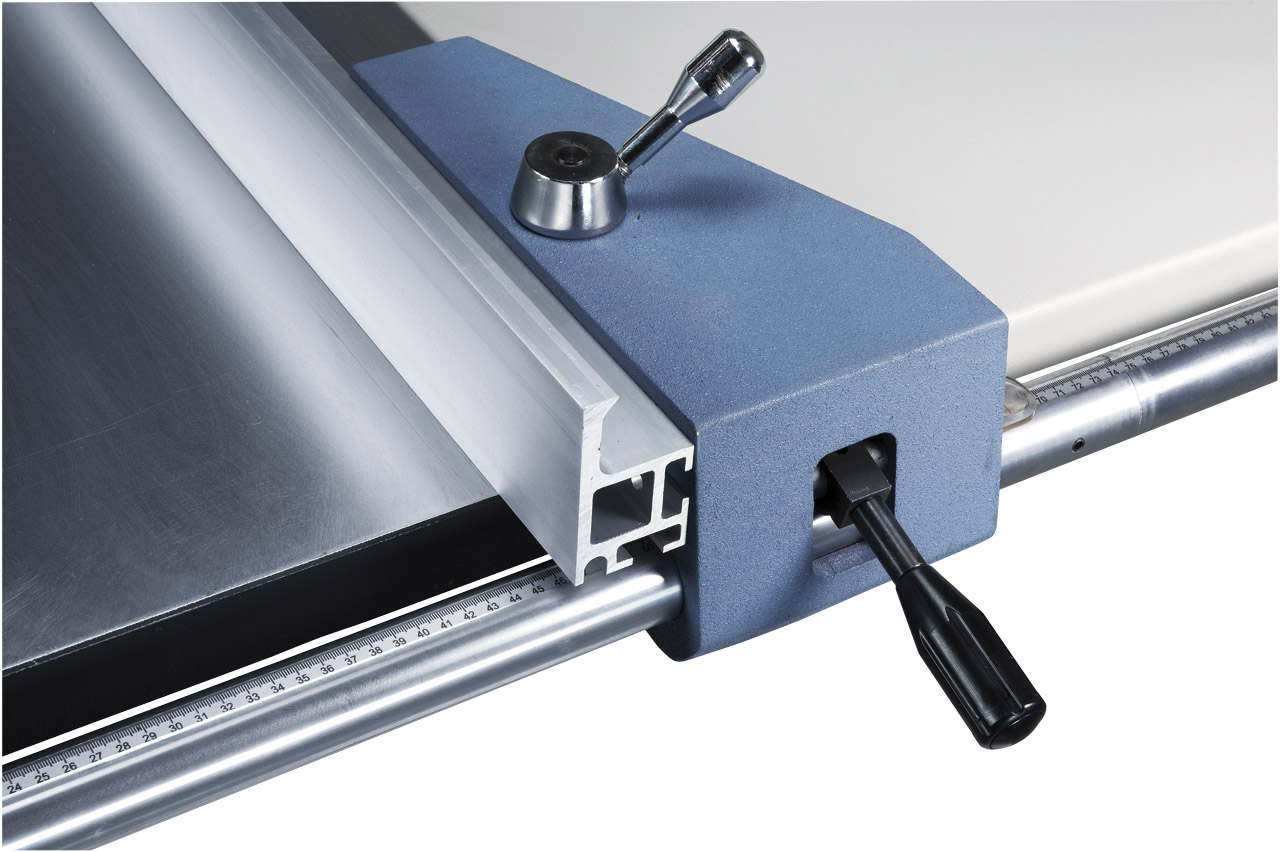

Schnittbreite am Parallelanschlag |
1270 mm |
Drehzahl Hauptsägeblatt |
4500 U/min |
Drehzahl Vorritzersägeblatt |
8500 U/min |
Vorritzersägeblatt |
2-100 x 20 mm |
Absauganschluss Ø |
100 mm |
Motor-Abgabeleistung S1 100% |
2,8 kW (3,8 PS) |
Motor-Aufnahmeleistung S6 40% |
3,9 kW (5,3 PS) |
Fräse |
|
Spindeldurchmesser |
30 mm |
Höhenverstellung |
100 mm |
Frästischöffnungen |
80 / 100 / 140 / 190 mm |
Aufspannlänge |
100 mm |
Max. Werkzeugdurchmesser |
|
- beim Profilieren |
180 mm |
- beim Zapfenschneiden |
200 mm |
Spindeldrehzahl |
1800 / 3000 / 6000 / 9000 U/min |
Motor-Abgabeleistung S1 100% |
2,8 kW (3,8 PS) |
Motor-Aufnahmeleistung S6 40% |
3,9 kW (5,3 PS) |
Spannung |
400 V |
Maschinenabmessung (B x T x H) |
2600 x 3090 x 1250 mm |
Gewicht ca. |
391 kg |
Bernardo Lieferumgang

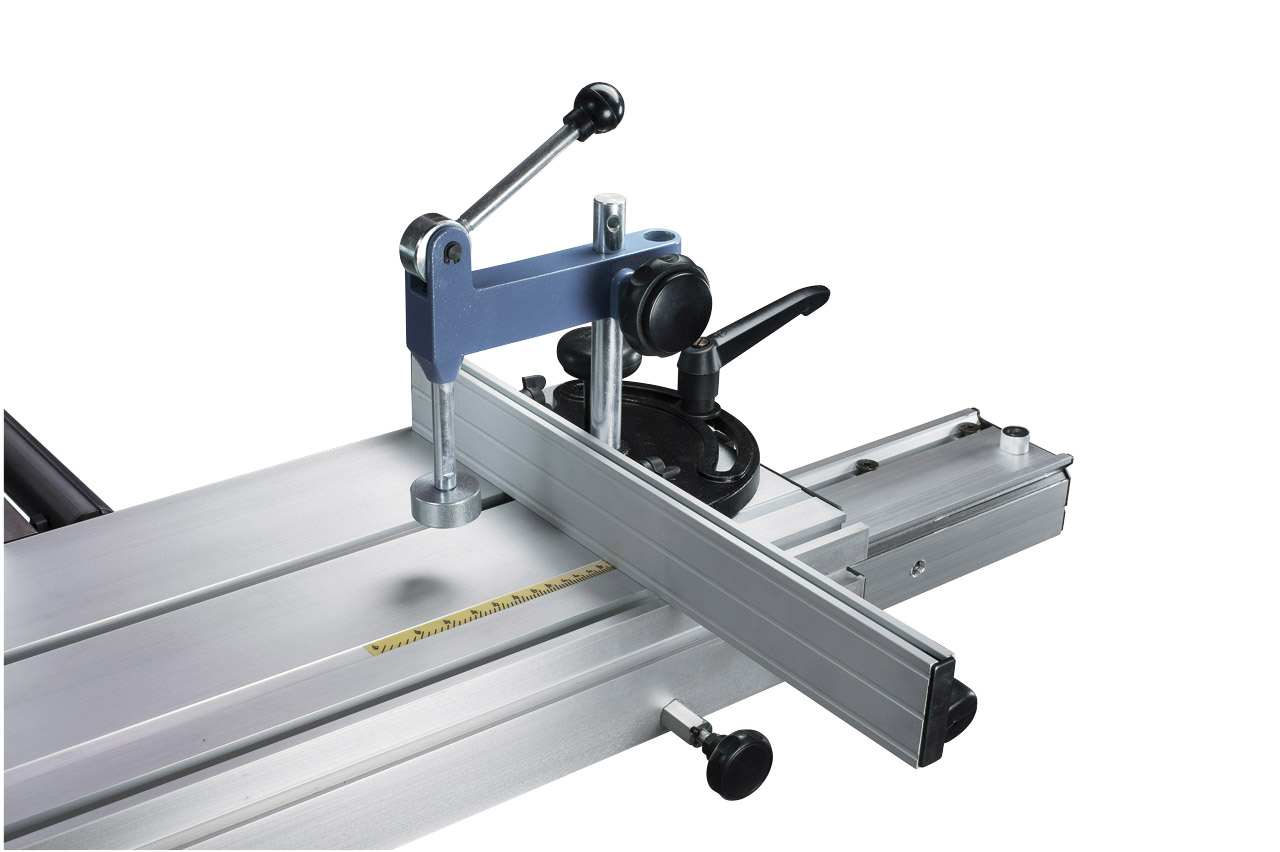

- Besäumschuh
- Fräserschutzhaube
- Schleifhülse diam. 75 mm

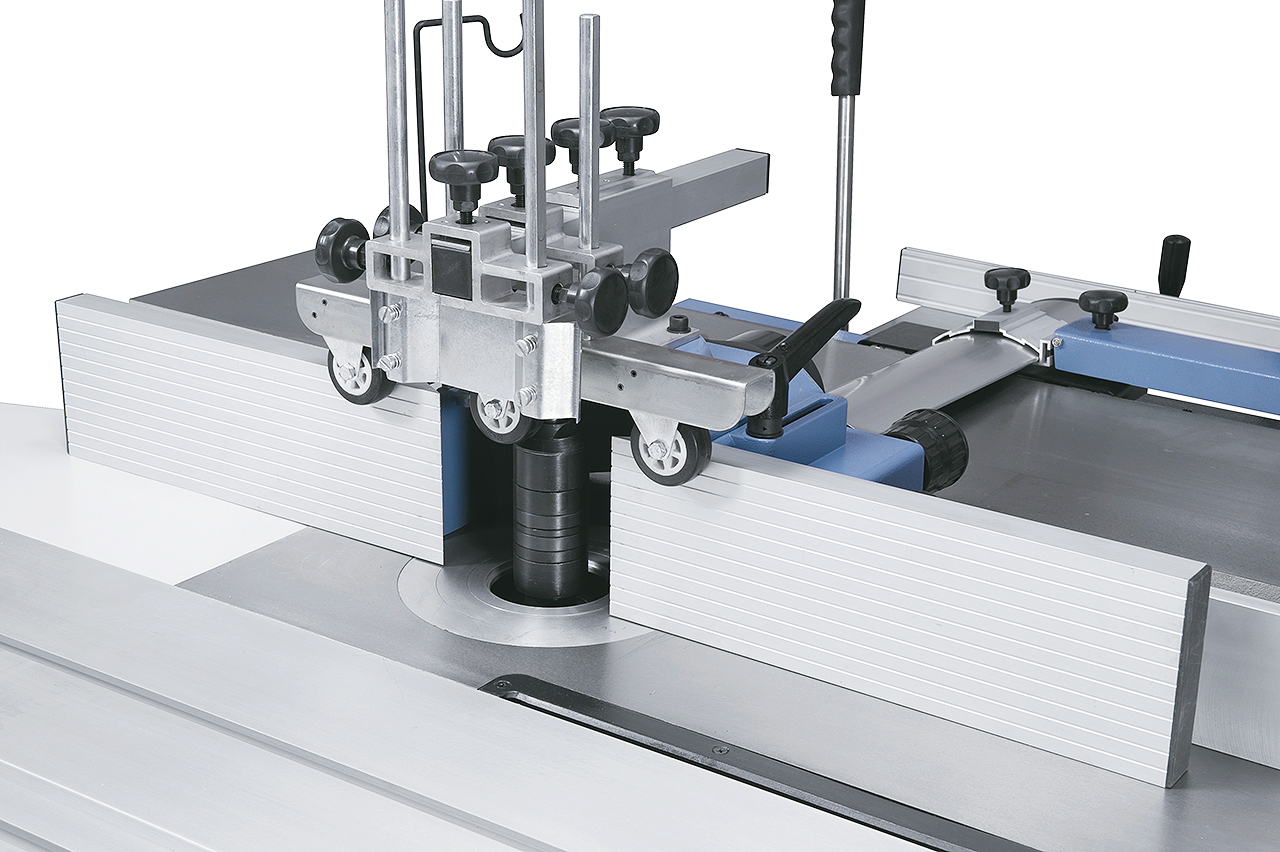

- Schutz- und Andrückvorrichtung
- Tischverlängerung und -verbreiterung

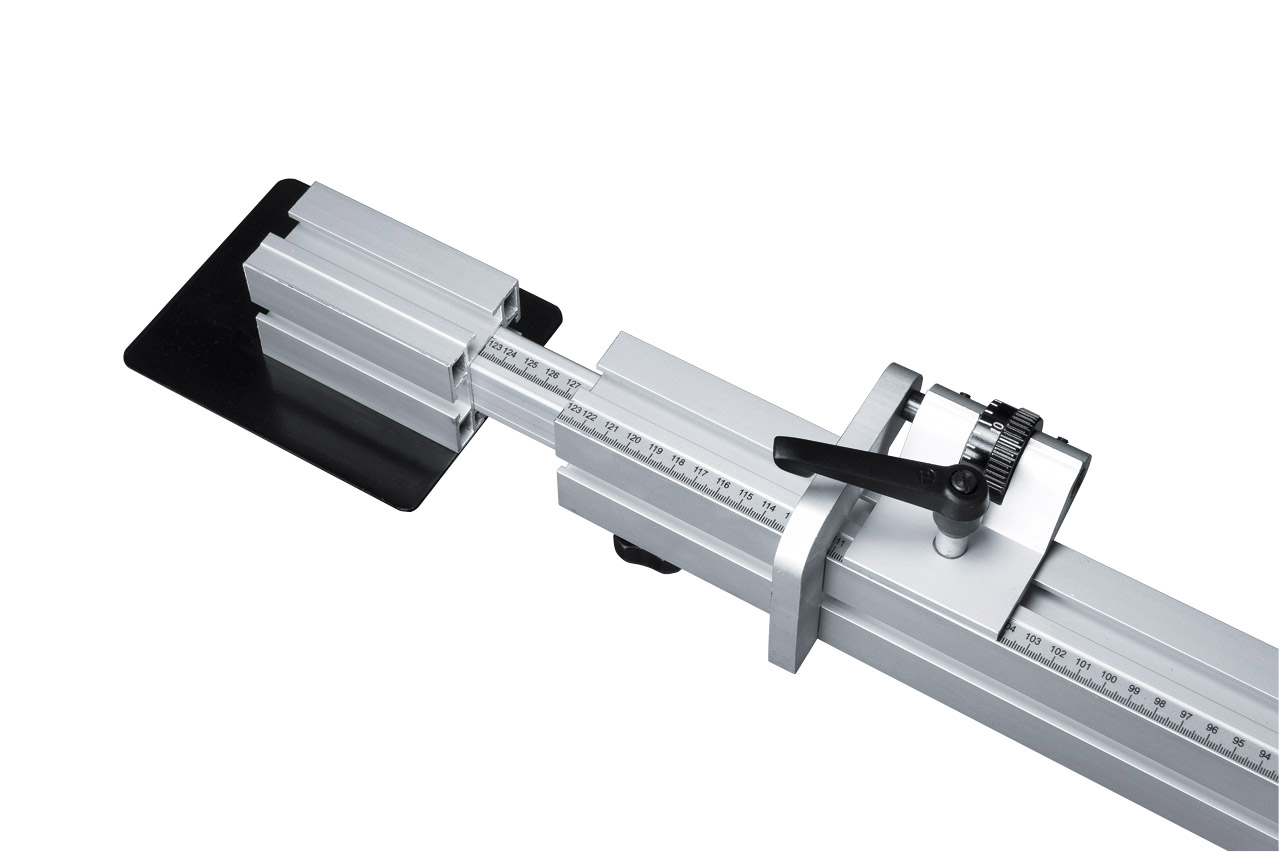

- Ausziehbarer Teleskopanschlag
- 2-teiliges Vorritzsägeblatt 2-100 x 20 mm / Z 24

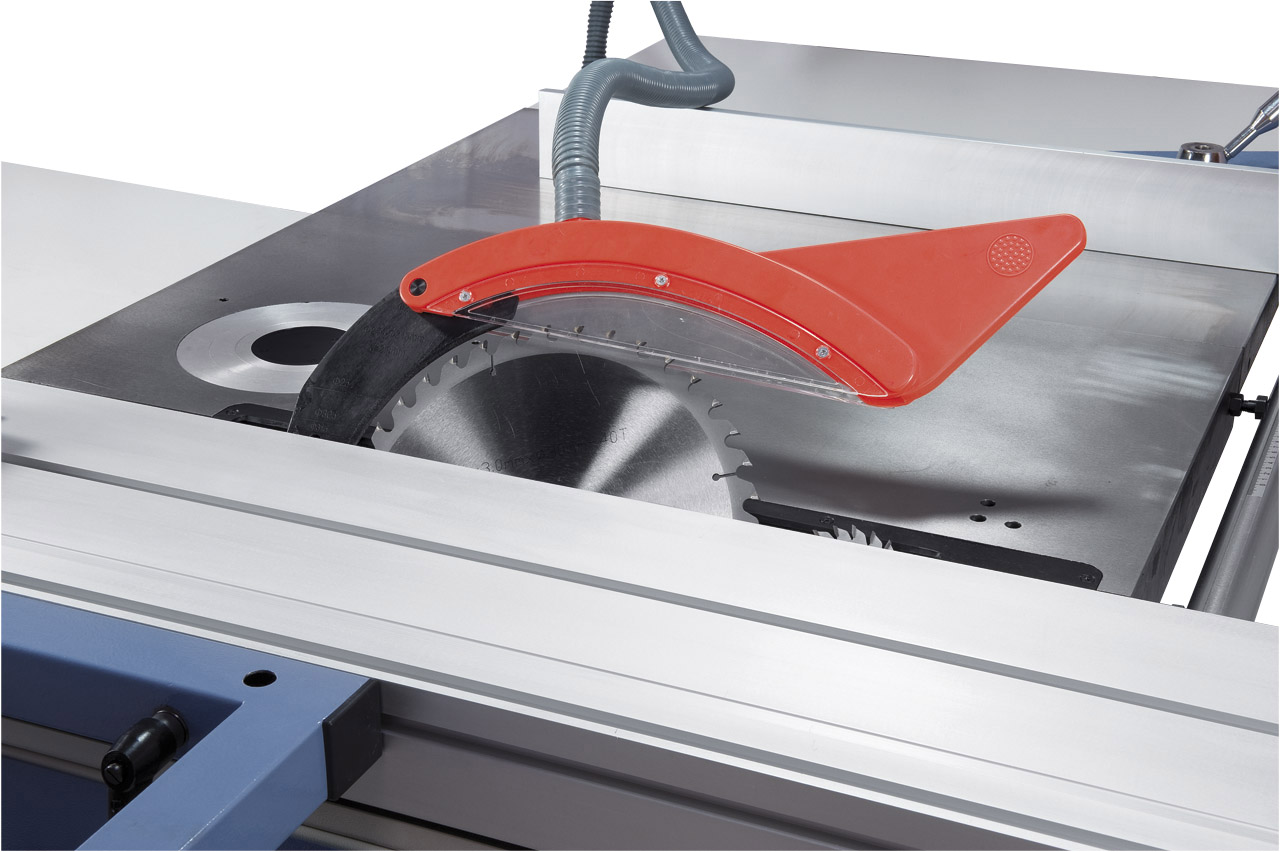

- Sägeblattschutzhaube mit Absauganschluss und Schlauch

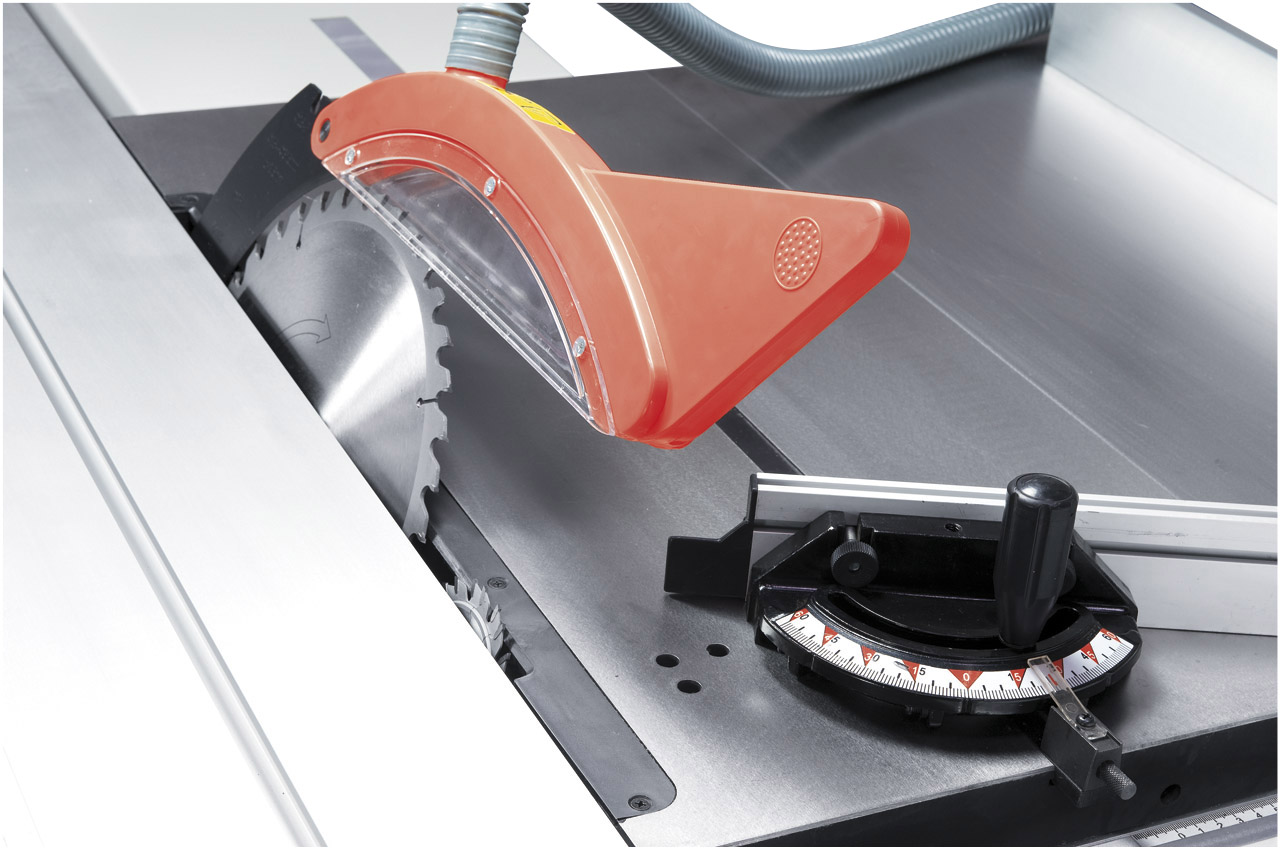

- Gehrungsanschlag mit Exzenterspanner
- Anschlagklappe mit Feineinstellung

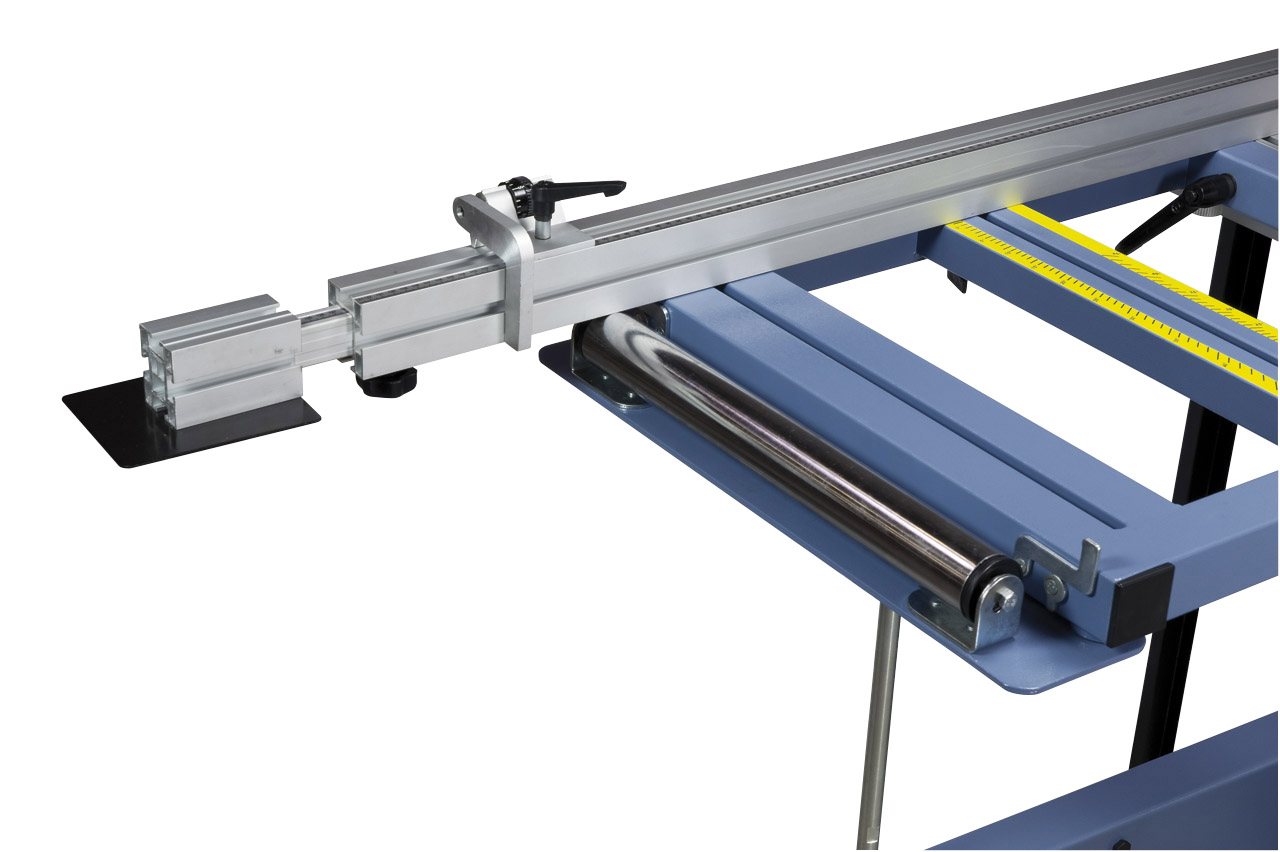

- Auslegertisch mit Rolle
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z 40

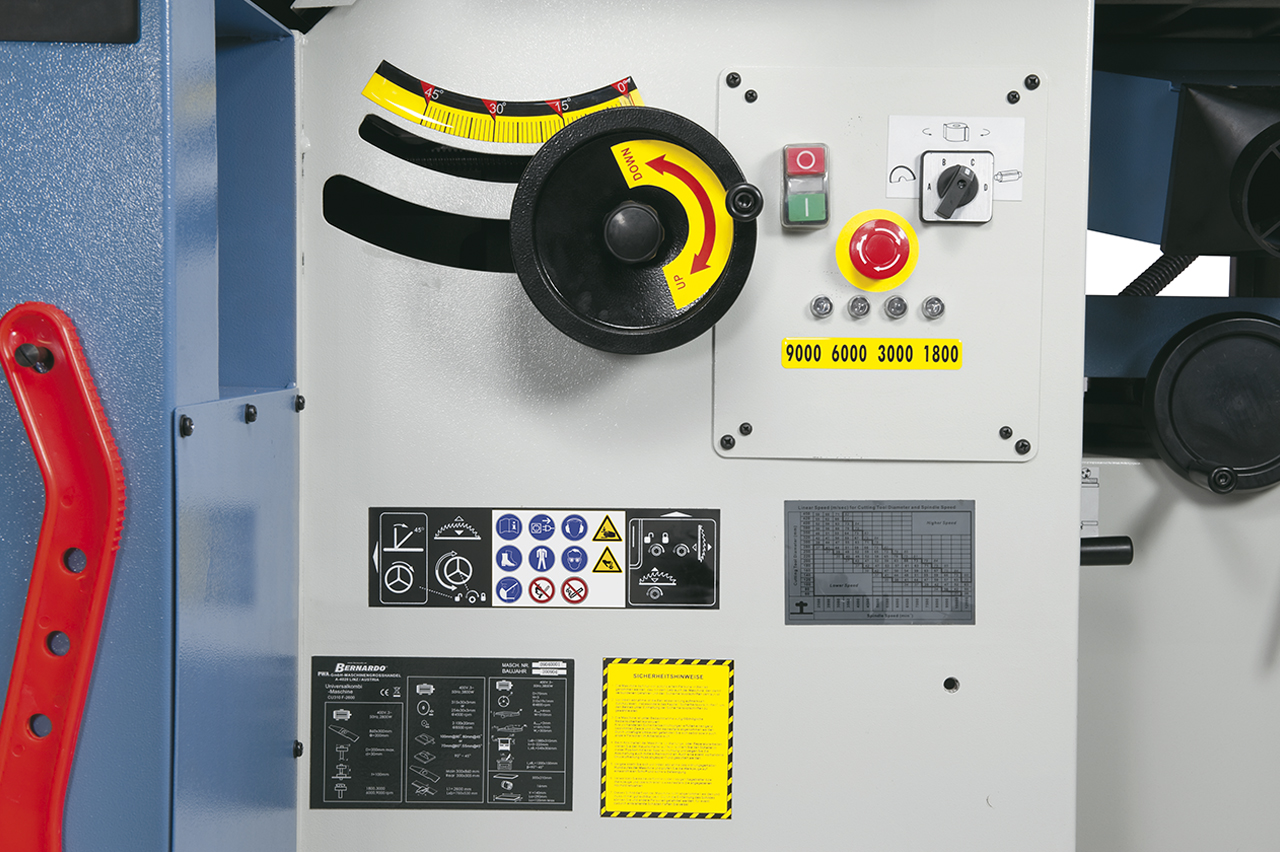

- LED-Drehzahlanzeige
- Frässpindel mit Rechts-Linkslauf
- Schiebestock
- Bedienwerkzeug
