Bernardo Format Kreissäge- Fräsmaschinen CSM 1600
Produktinformationen "Bernardo Format Kreissäge- Fräsmaschinen CSM 1600"
Die Formatkreissäge-Fräsmaschine CSM 1600 mit schwenkbarem Sägeblatt und serienmäßigem Vorritzaggregat eignet sich ideal für den kostenbewussten Anwender. Durch die großzügige Serienausstattung bietet dieses Modell außergewöhnliche Leistung und ein Maximum an Einsatzmöglichkeiten.
Bernardo Technische Daten
|
Kreissäge |
|
|
Tischabmessung |
860 x 450 mm |
|
Tischhöhe |
850 mm |
|
Tischverlängerung |
500 x 310 mm |
|
Tischverbreiterung |
800 x 880 mm |
|
Auslegertisch mit Rolle |
750 x 580 mm |
|
Formattisch |
1600 x 270 mm |
|
Besäumlänge |
1600 mm |
|
Max. Sägeblattdurchmesser |
315 x 30 mm |
|
Max. Schnitthöhe 90°/45° |
100 / 80 mm |
|

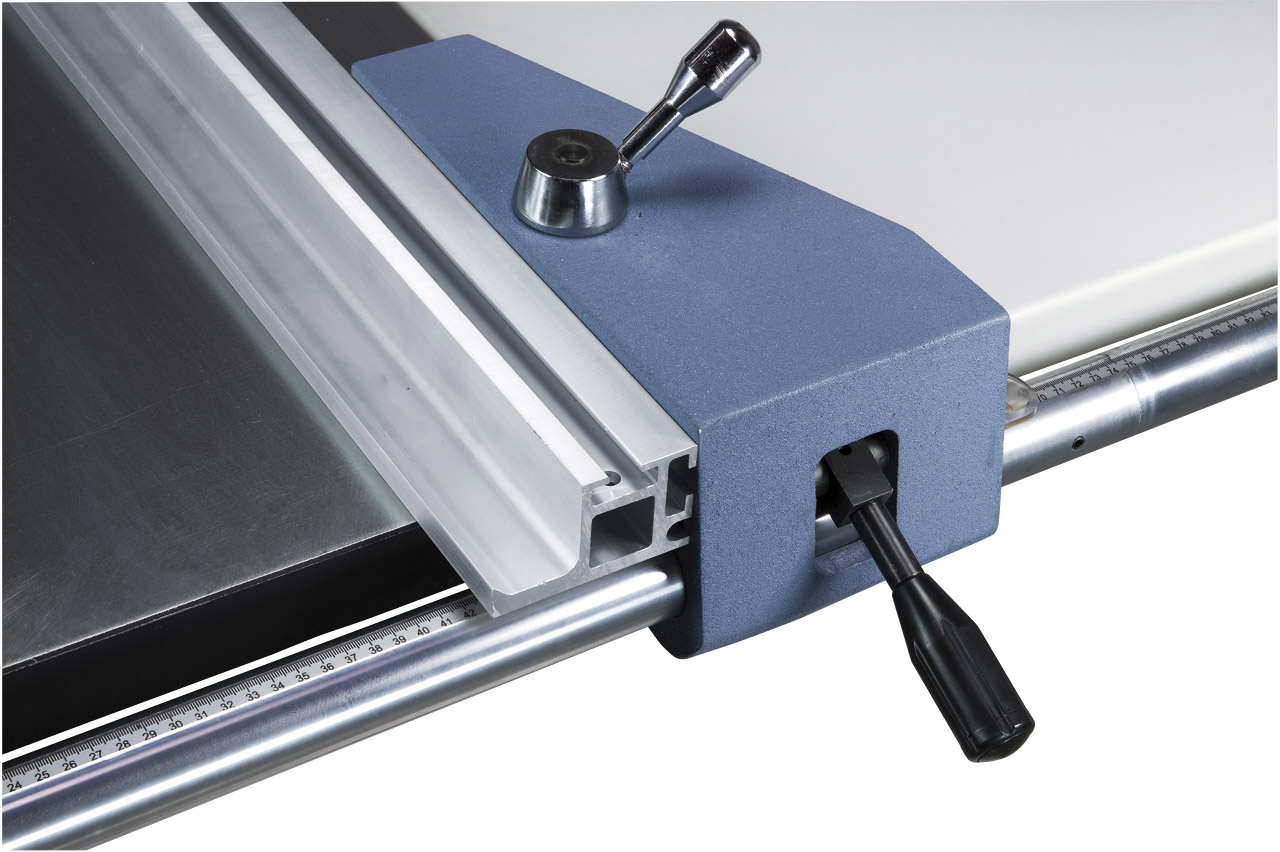

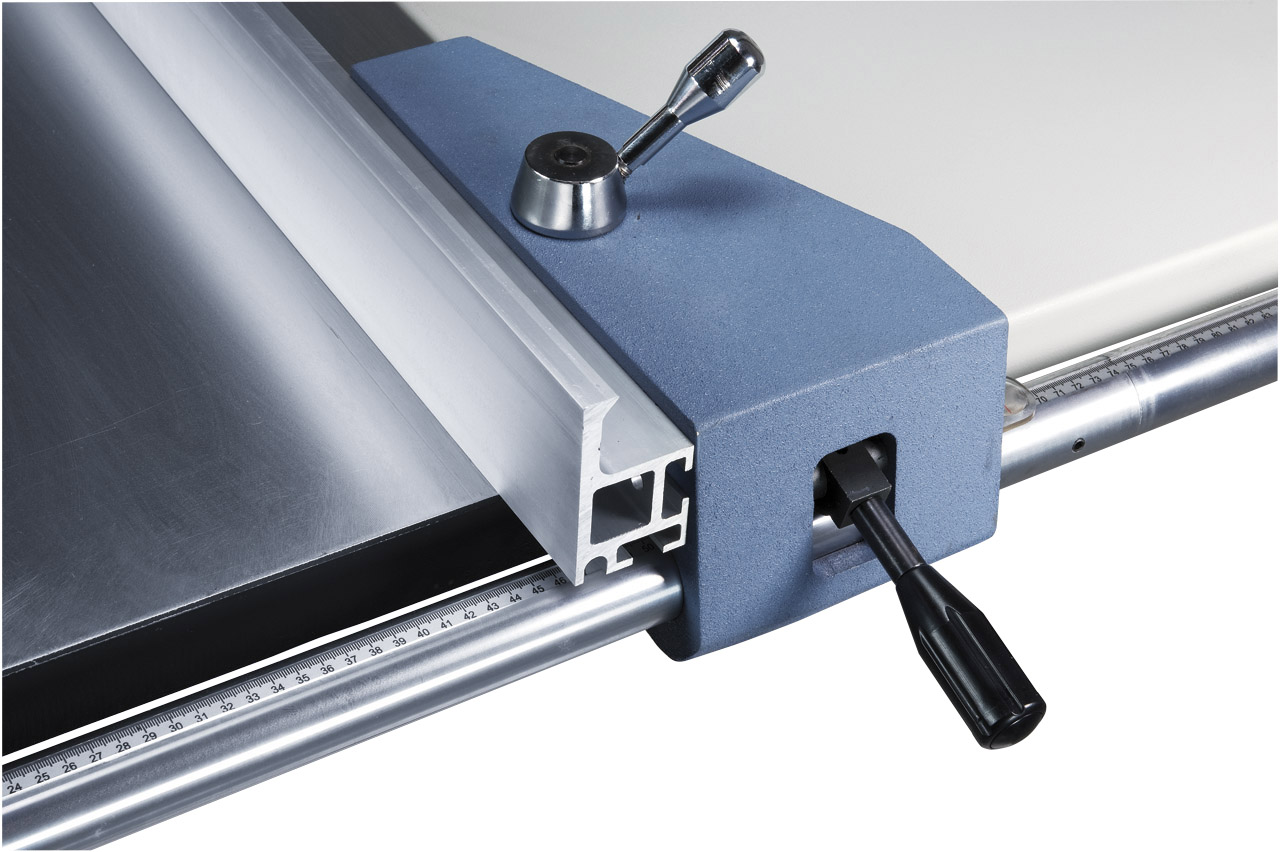

Schnittbreite am Parallelanschlag |
1270 mm |
|
Drehzahl Hauptsägeblatt |
4500 U/min |
|
Drehzahl Vorritzersägeblatt |
8500 U/min |
|
Vorritzersägeblatt |
2-100 x 20 mm |
|
Absauganschluss Ø |
100 mm |
|
Motor-Abgabeleistung S1 100% |
2,8 kW (3,8 PS) |
|
Motor-Aufnahmeleistung S6 40% |
3,9 kW (5,3 PS) |
|
Fräse |
|
|
Spindeldurchmesser |
30 mm |
|
Höhenverstellung |
100 mm |
|
Frästischöffnungen |
80 / 100 / 140 / 190 mm |
|
Aufspannlänge |
100 mm |
|
Max. Werkzeugdurchmesser |
|
|
- beim Profilieren |
180 mm |
|
- beim Zapfenschneiden |
200 mm |
|
Spindeldrehzahl |
1800 / 3000 / 6000 / 9000 U/min |
|
Motor-Abgabeleistung S1 100% |
2,8 kW (3,8 PS) |
|
Motor-Aufnahmeleistung S6 40% |
3,9 kW (5,3 PS) |
|
Spannung |
400 V |
|
Maschinenabmessung (B x T x H) |
1600 x 3010 x 1250 mm |
|
Gesamtgewicht ca. |
352 kg |
Bernardo Funktionen

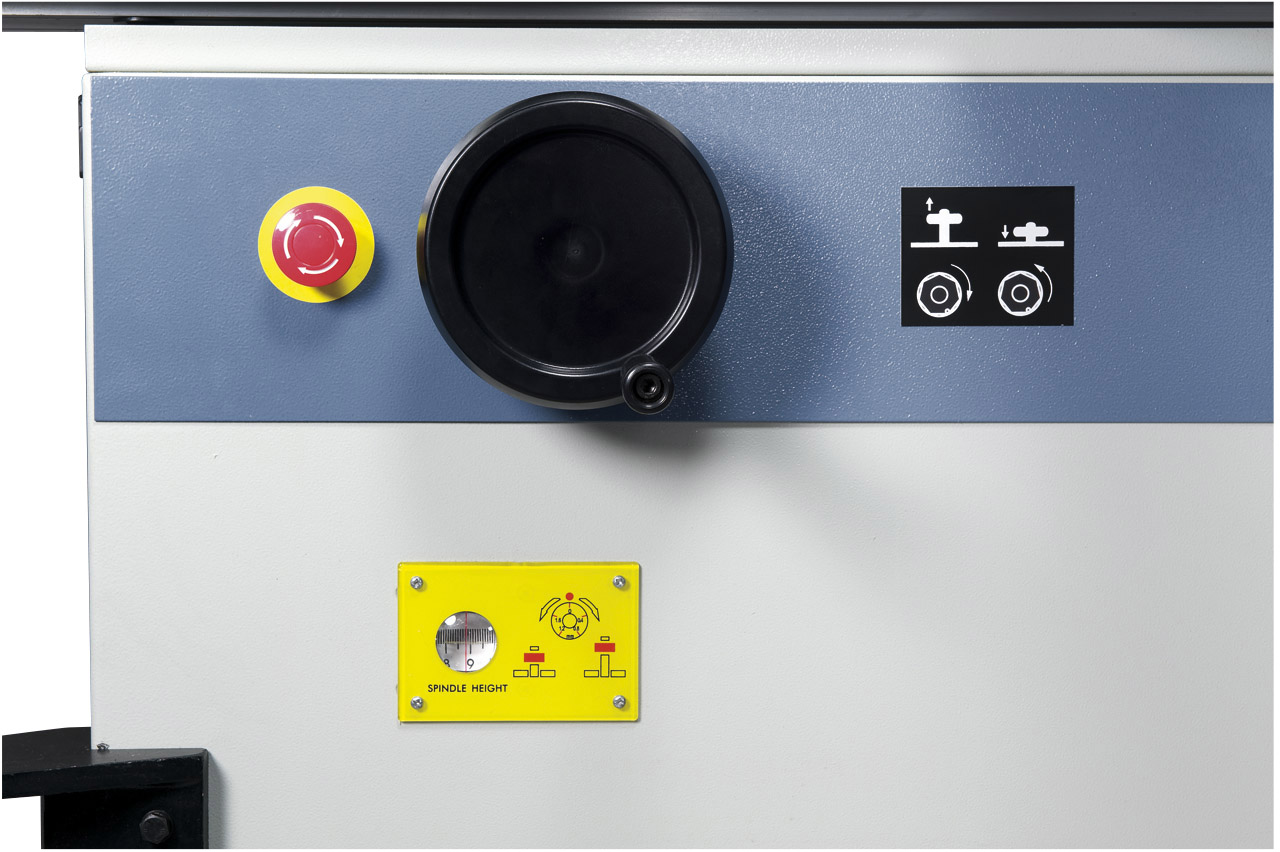

- Höhenverstellung der Frässpindel mittels Handrad an der Vorderseite, ablesbar über Skala
- Leistungsstarker Antriebsmotor gewährleistet auch bei längerem Betrieb eine optimale Schnittleistung

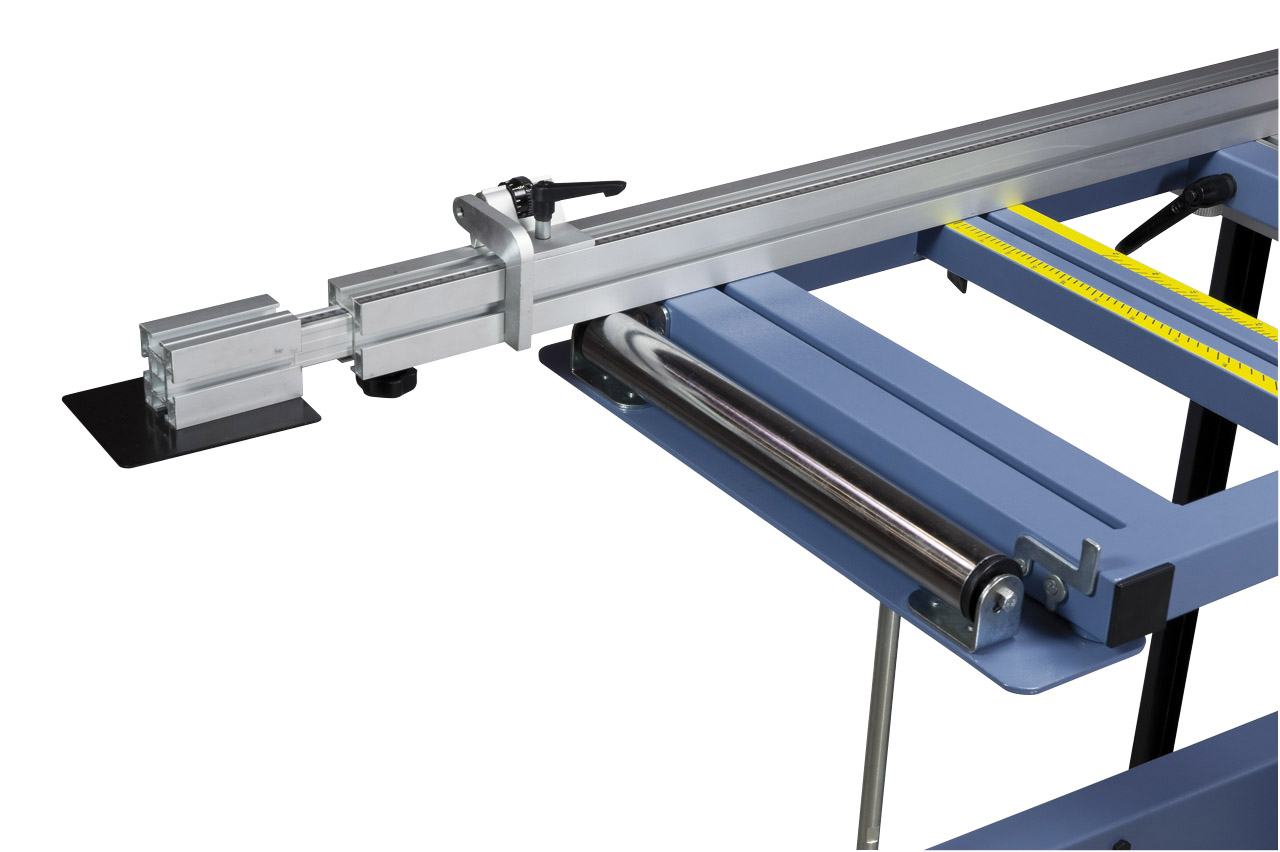

- Auslegertisch mit Rolle für vereinfachtes Handling bei größeren Werkstücken

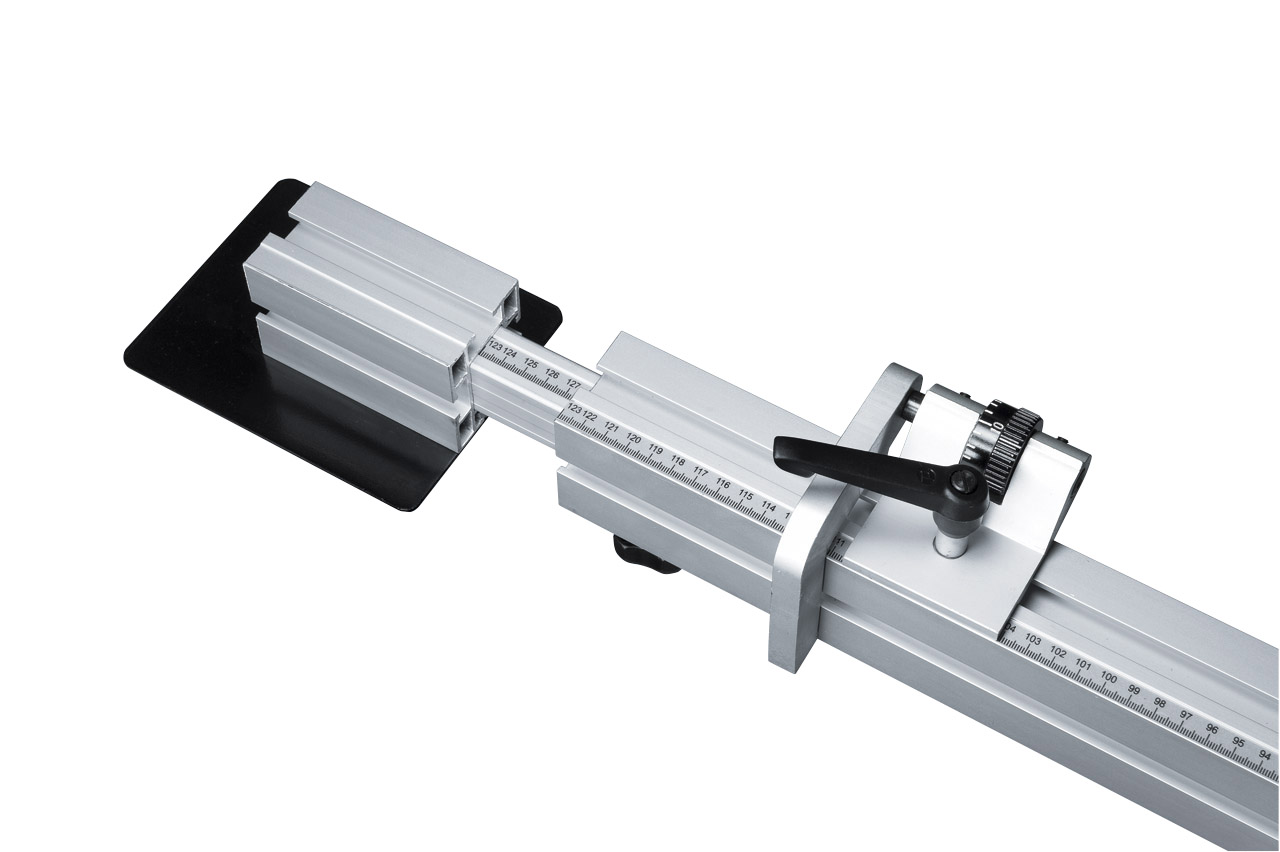

- Ausziehbarer Teleskopanschlag (bis 2260 mm), am Auslegertisch vorne und hinten montierbar
- Teleskop-Längsanschlag inkl. Anschlagklappe mit Feineinstellung serienmäßig
- Alle Aluminiumteile (Formattisch, Anschläge, …) sind eloxiert
- Geschwindigkeitsanzeige über LED, schnell und einfach ablesbar
- Aluminium-Formatschiebetisch mit gehärteten Führungen
Bernardo Lieferumgang
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z 40
- 2-teiliges Vorritzsägeblatt 2-100 x 20 mm / Z 24

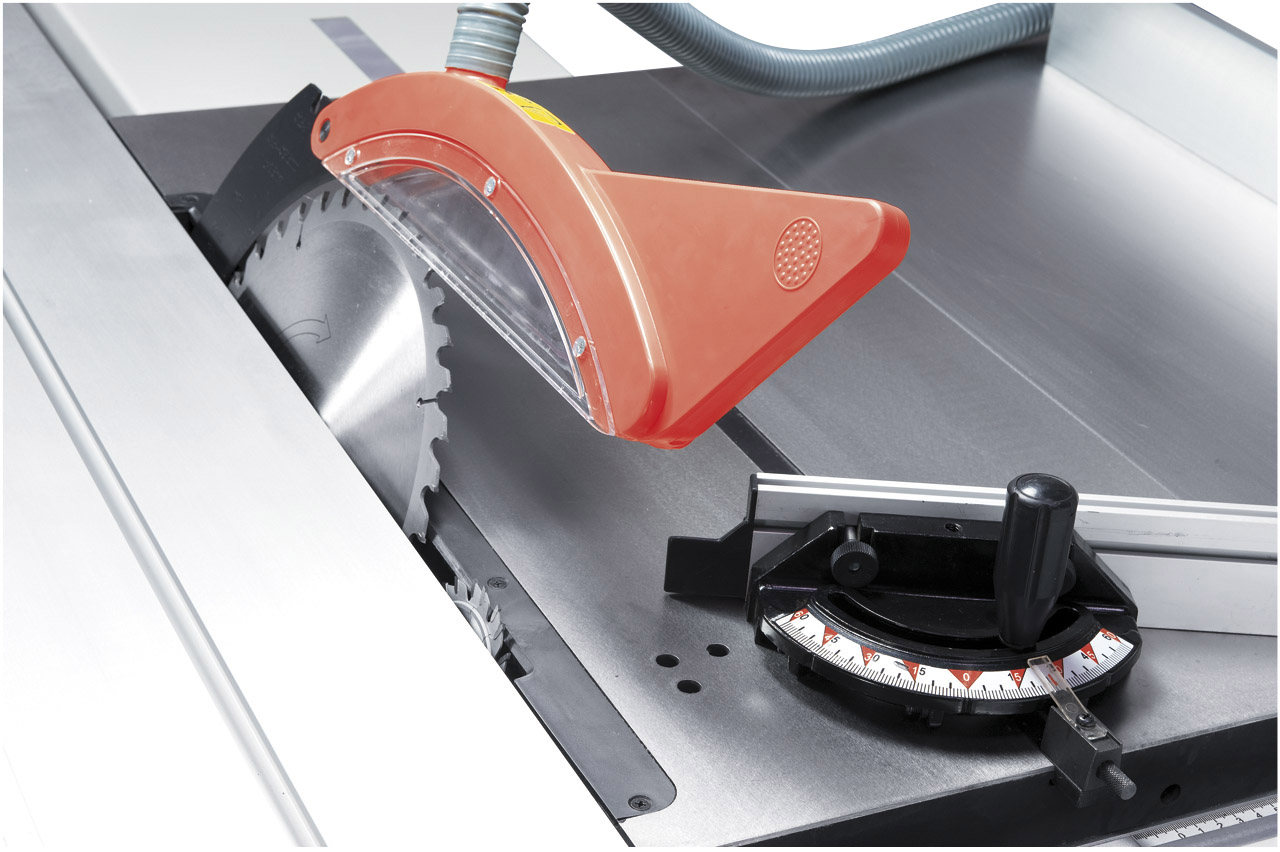

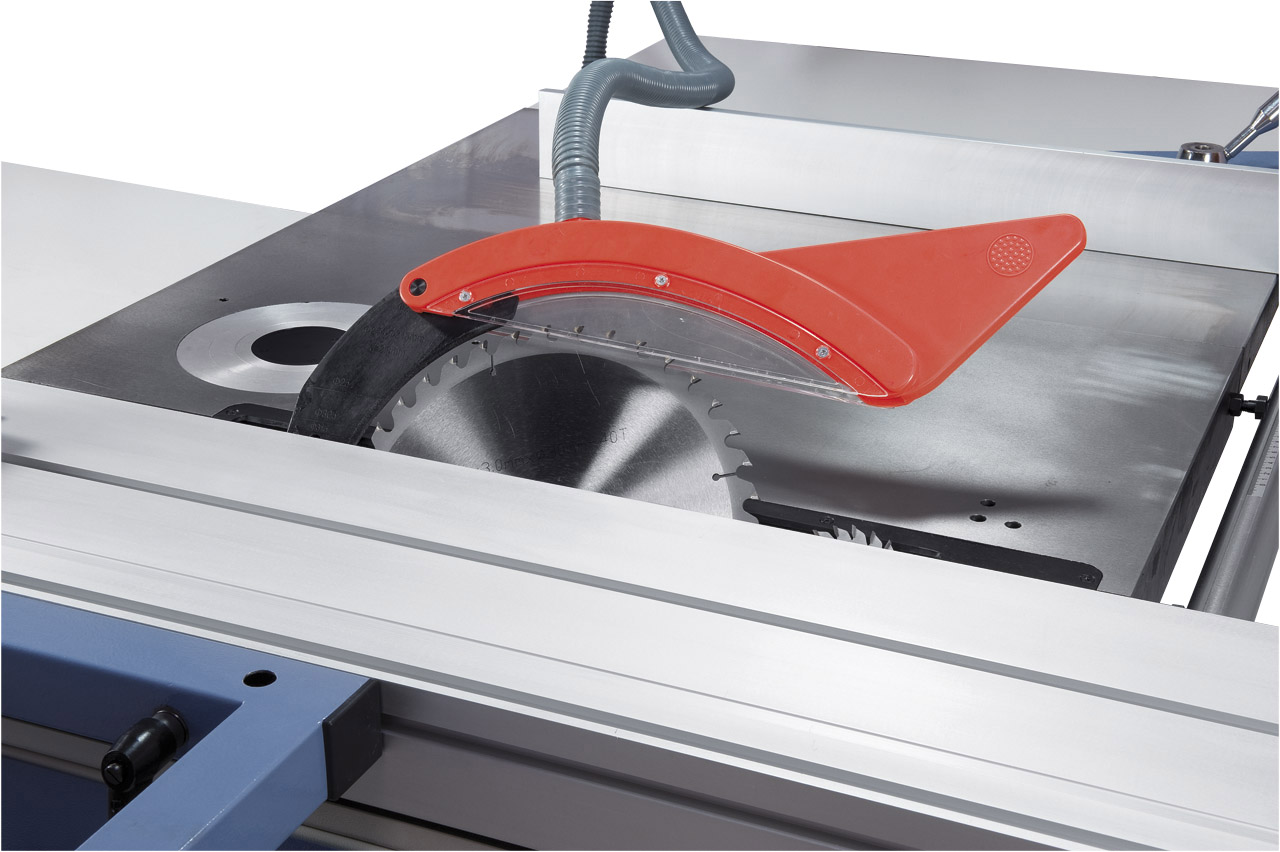

- Sägeblattschutzhaube mit Absauganschluss und Schlauch

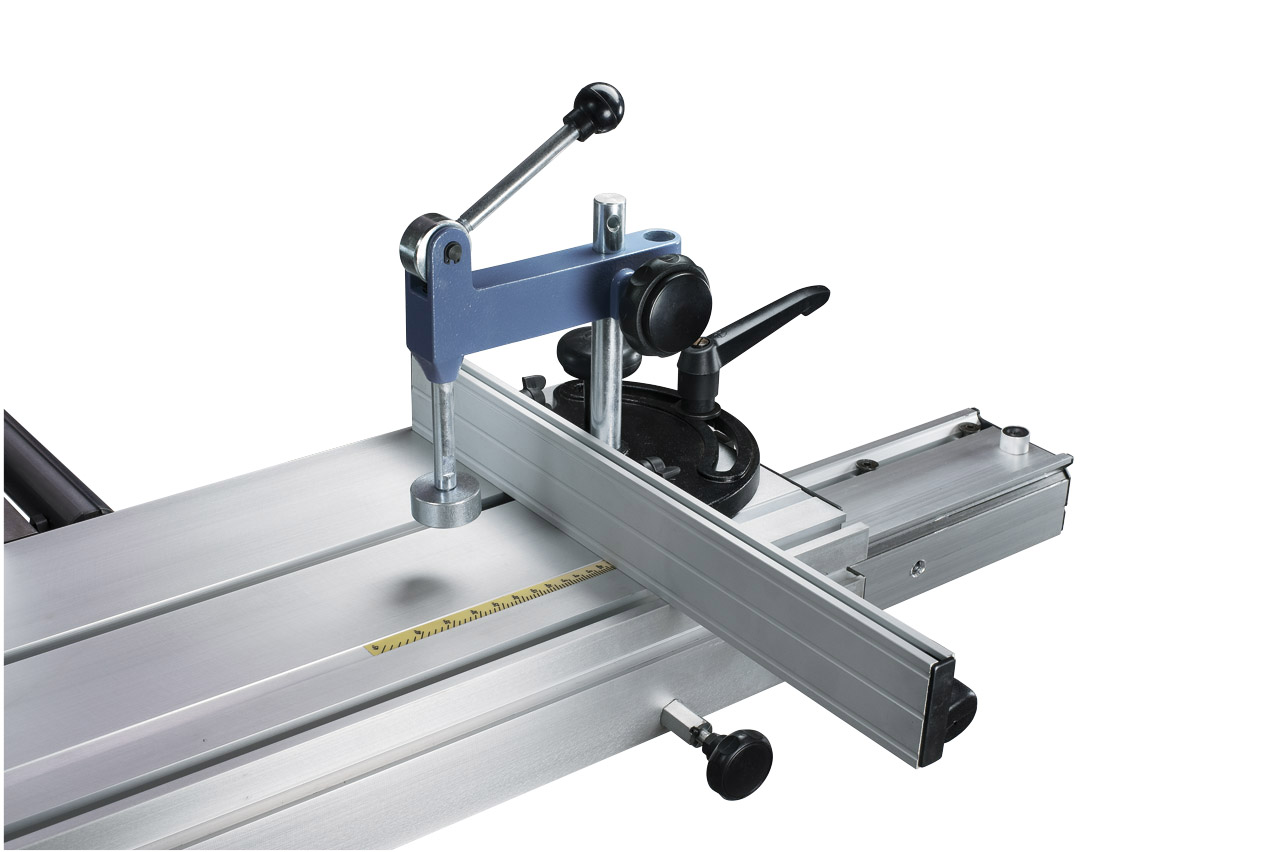

- Gehrungsanschlag mit Exzenterspanner
- Besäumschuh
- Tischverlängerung und -verbreiterung
- Ausziehbarer Teleskopanschlag
- Anschlagklappe mit Feineinstellung
- Auslegertisch mit Rolle
- Fräserschutzhaube
- Schleifhülse diam. 75 mm

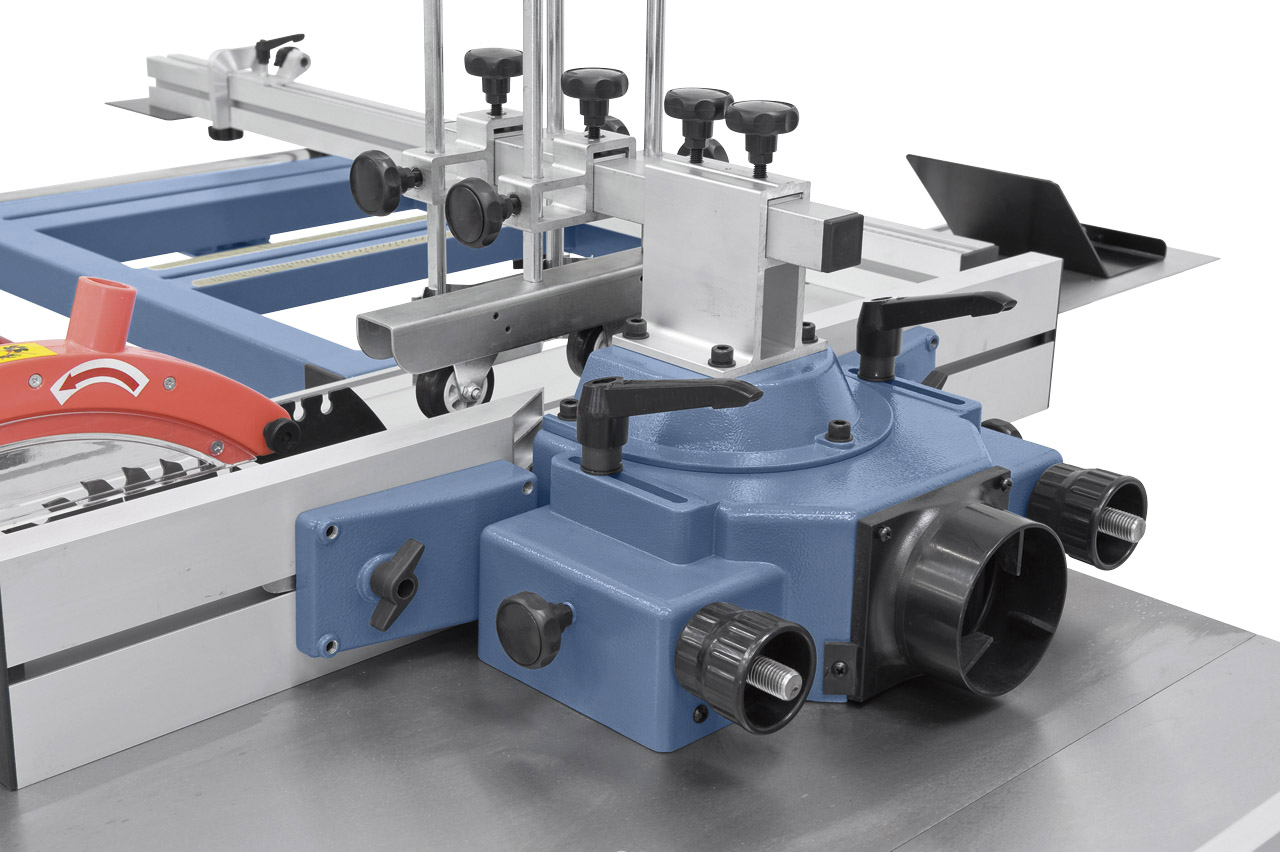

- Schutz- und Andrückvorrichtung
- Frässpindel mit Rechts-Linkslauf
- LED-Drehzahlanzeige
- Schiebestock
- Bedienwerkzeug
Herstellername: PWA HandelsgesmbH
Herstelleradresse:
Nebingerstraße 7a 4020 Linz | Austria
