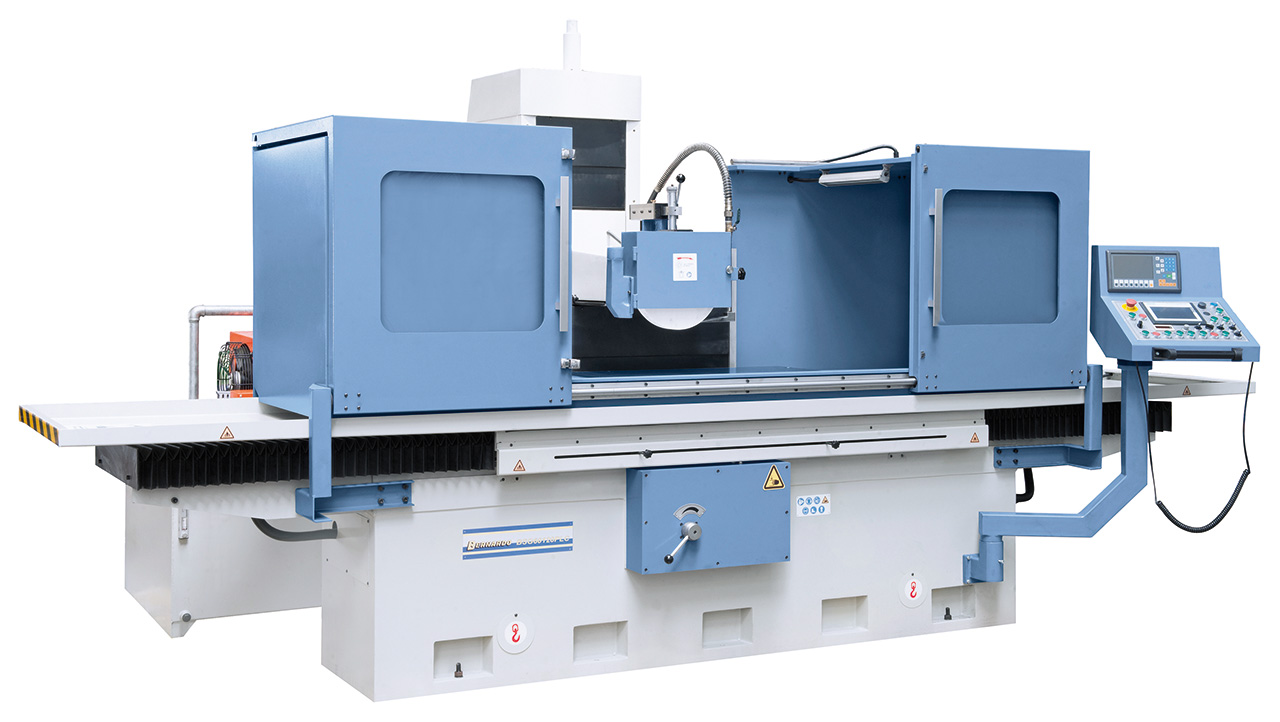

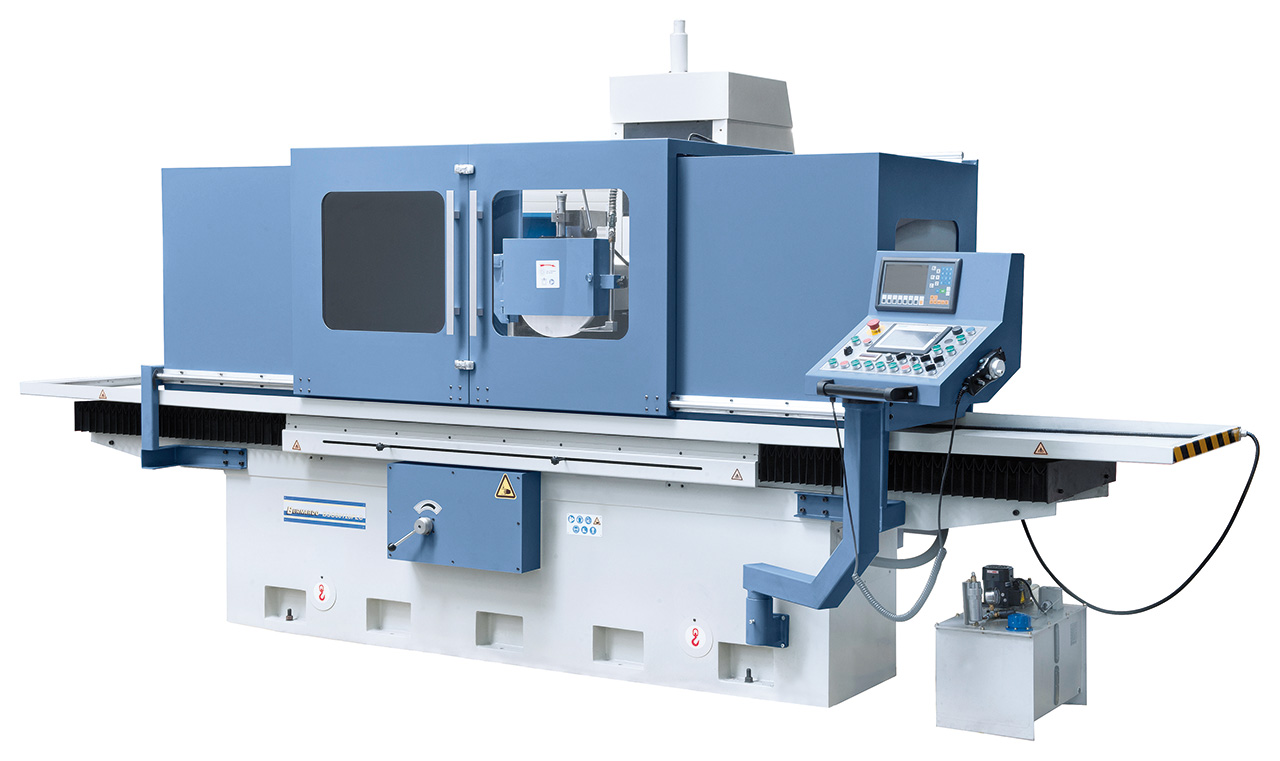

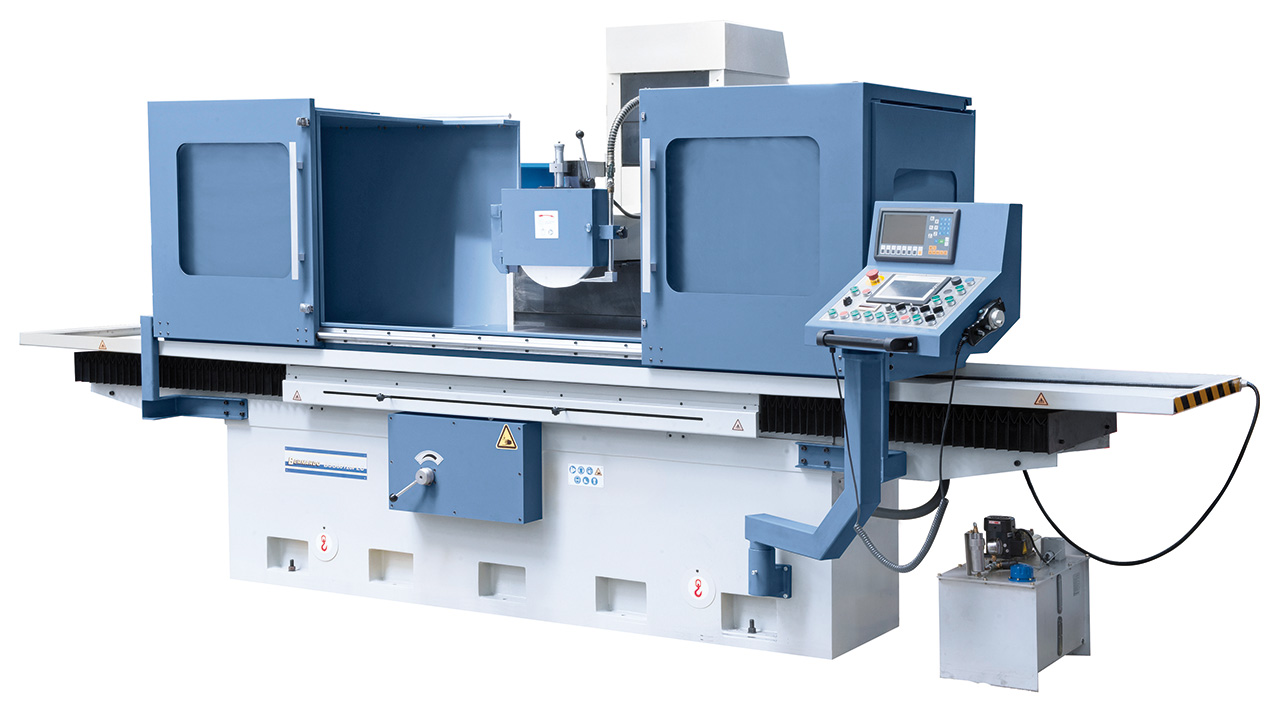

Bernardo Flachschleifmaschinen BSG 60120 PLC
62.182,97 €*
% 66.152,10 €* (6% gespart)Nicht mehr verfügbar
Produktinformationen "Bernardo Flachschleifmaschinen BSG 60120 PLC"
Bernardo Technische Daten
|
Tischaufspannfläche |
600 x 1200 mm |
|
T-Nuten Anzahl / Breite |
3 / 18 mm |
|
Elektro-Magnetspannplatte |
600 x 1200 mm |
|
Max. Verfahrweg, längs |
1520 mm |
|
Max. Verfahrweg, quer |
660 mm |
|
Abstand Spindelmitte / Tisch max. |
600 mm |
|
Max. Werkstückgewicht* |
970 kg |
|

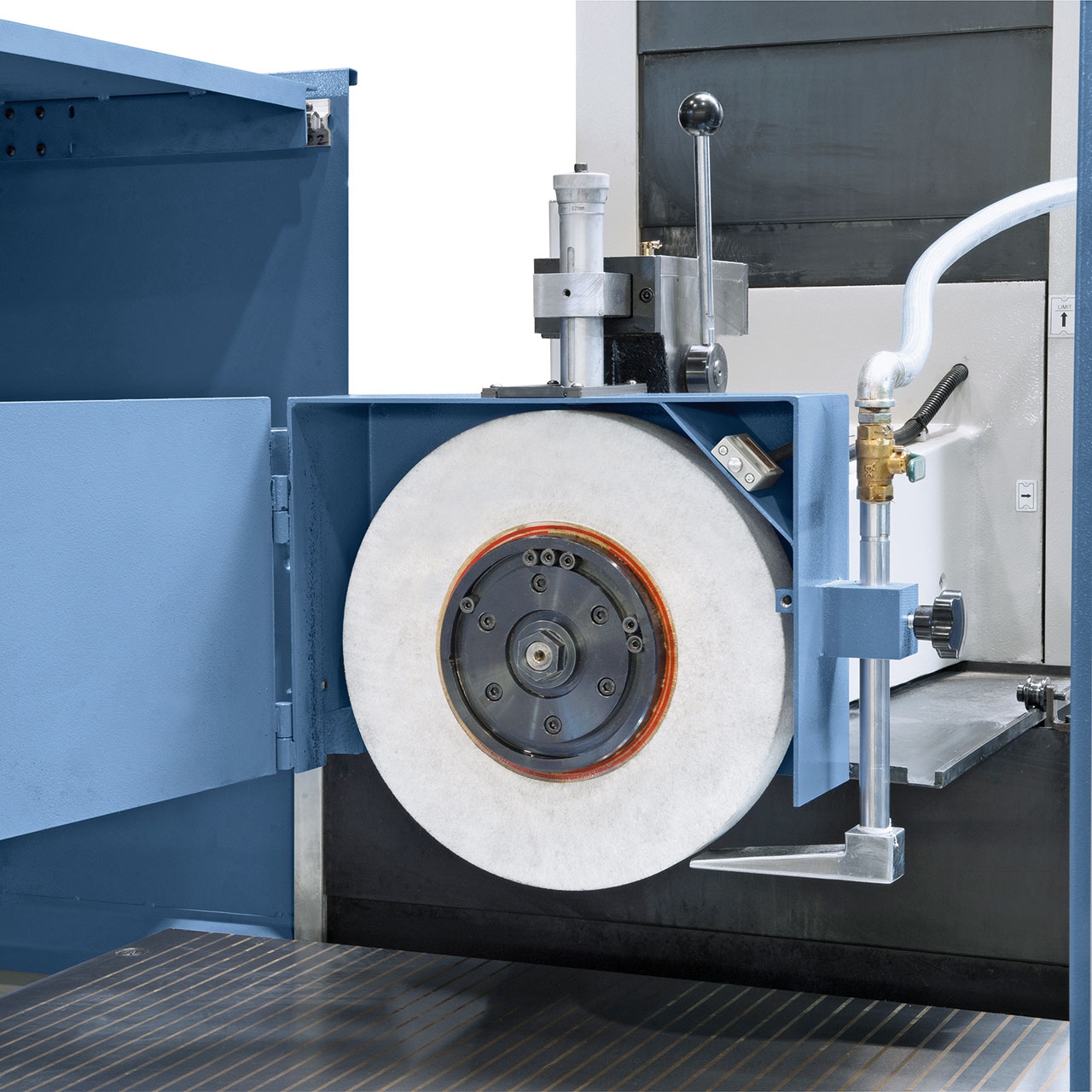

Schleifscheibe |
350 x 50 x 127 mm |
|
Tischgeschwindigkeit, hydraulisch |
5 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 - 30 mm/Hub |
|
Eilgang, quer |
50 - 600 m/min |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,015 / |
|
|
0,02 / 0,03 / 0,04 mm |
|
Eilgang, vertikal |
0 - 300 mm/min |
|
Schleifspindelmotor |
7,5 kW |
|
Spindeldrehzahl |
1440 U/min |
|
Hydraulikpumpenmotor |
5,5 kW |
|
Gesamt-Anschlusswert |
18 kW |
|
Länge |
4800 mm |
|
Tiefe |
2750 mm |
|
Höhe |
2420 mm |
|
Gewicht ca. |
6500 kg |
* mit Magnetspannplatte
Bernardo Funktionen
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung

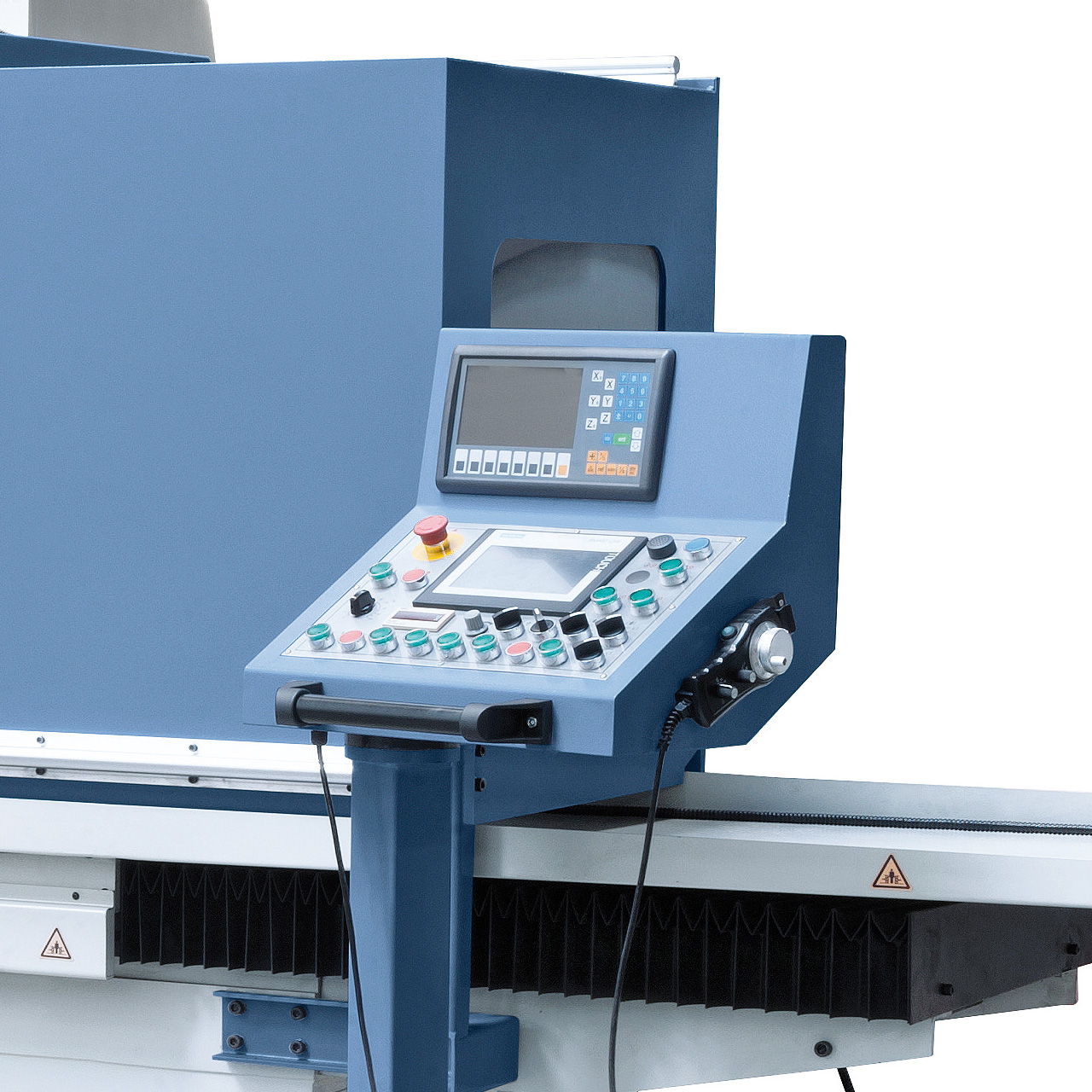

- Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen
Bernardo Lieferumgang
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe

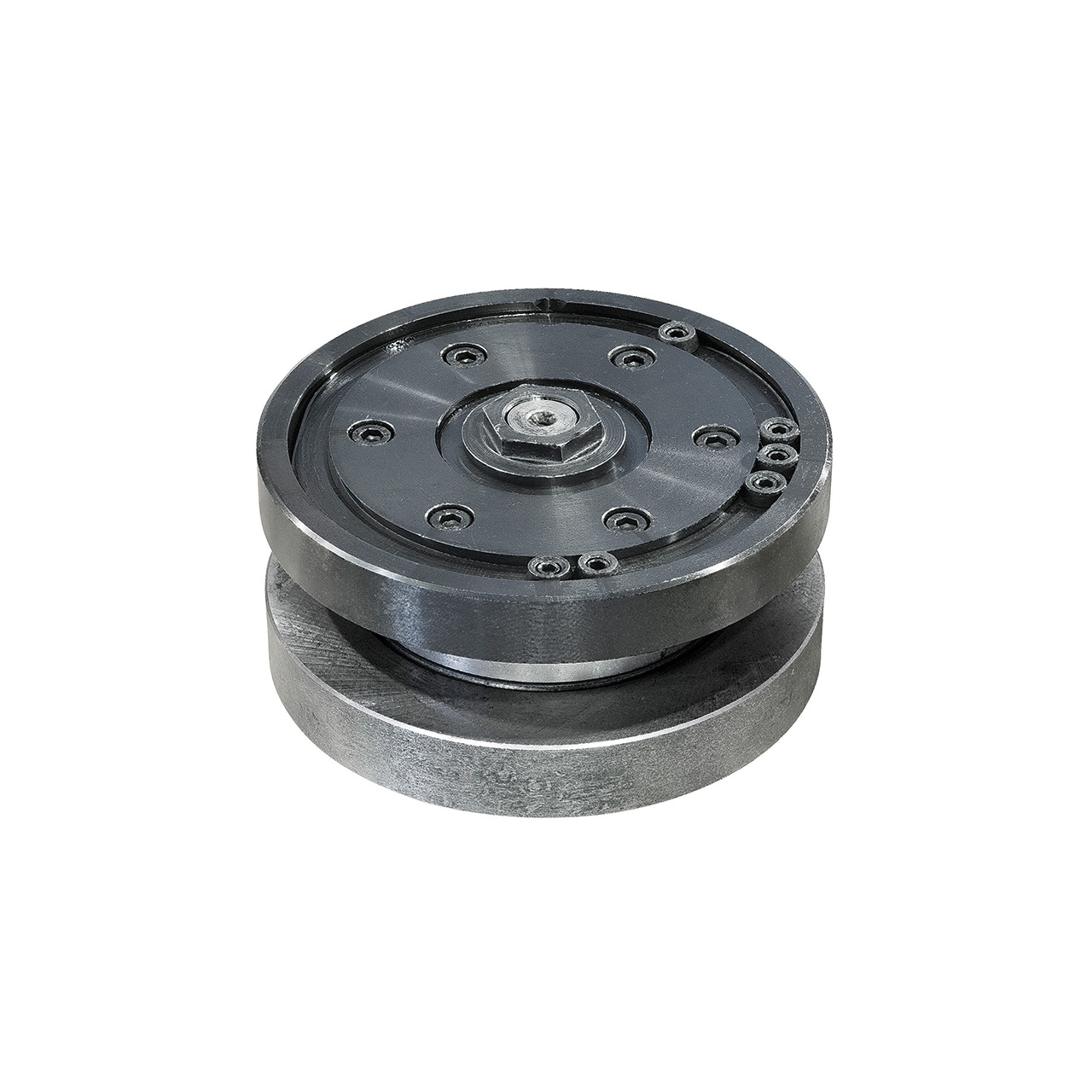

- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung

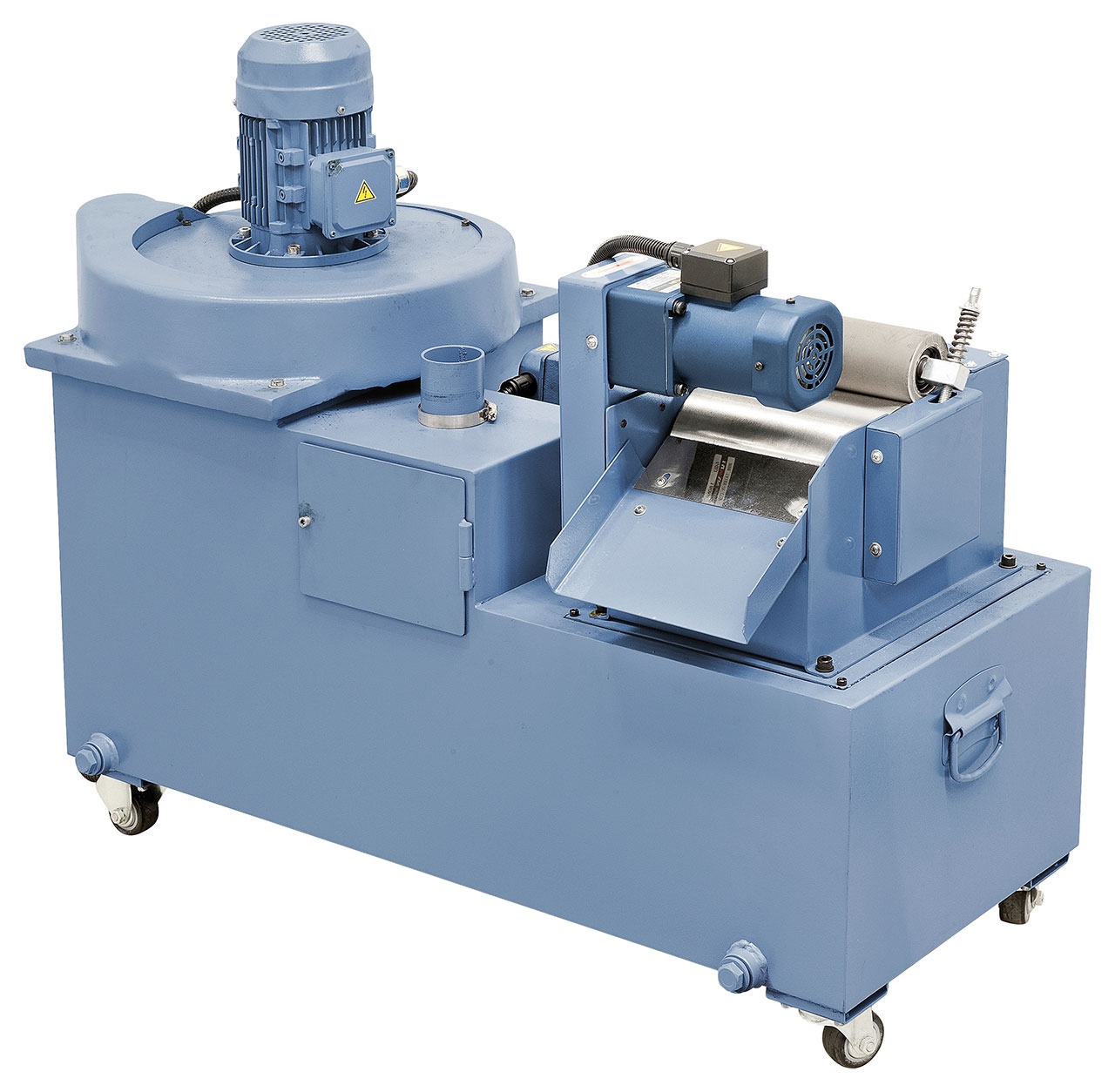

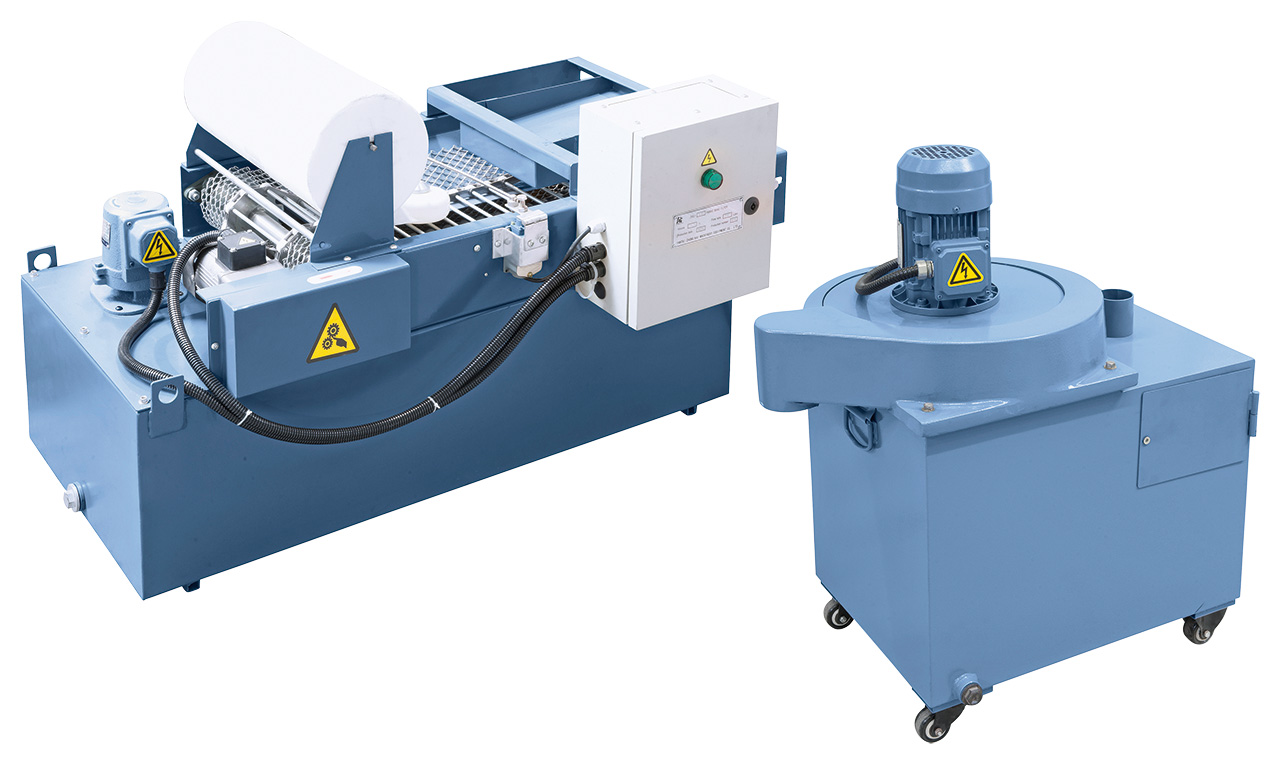

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe

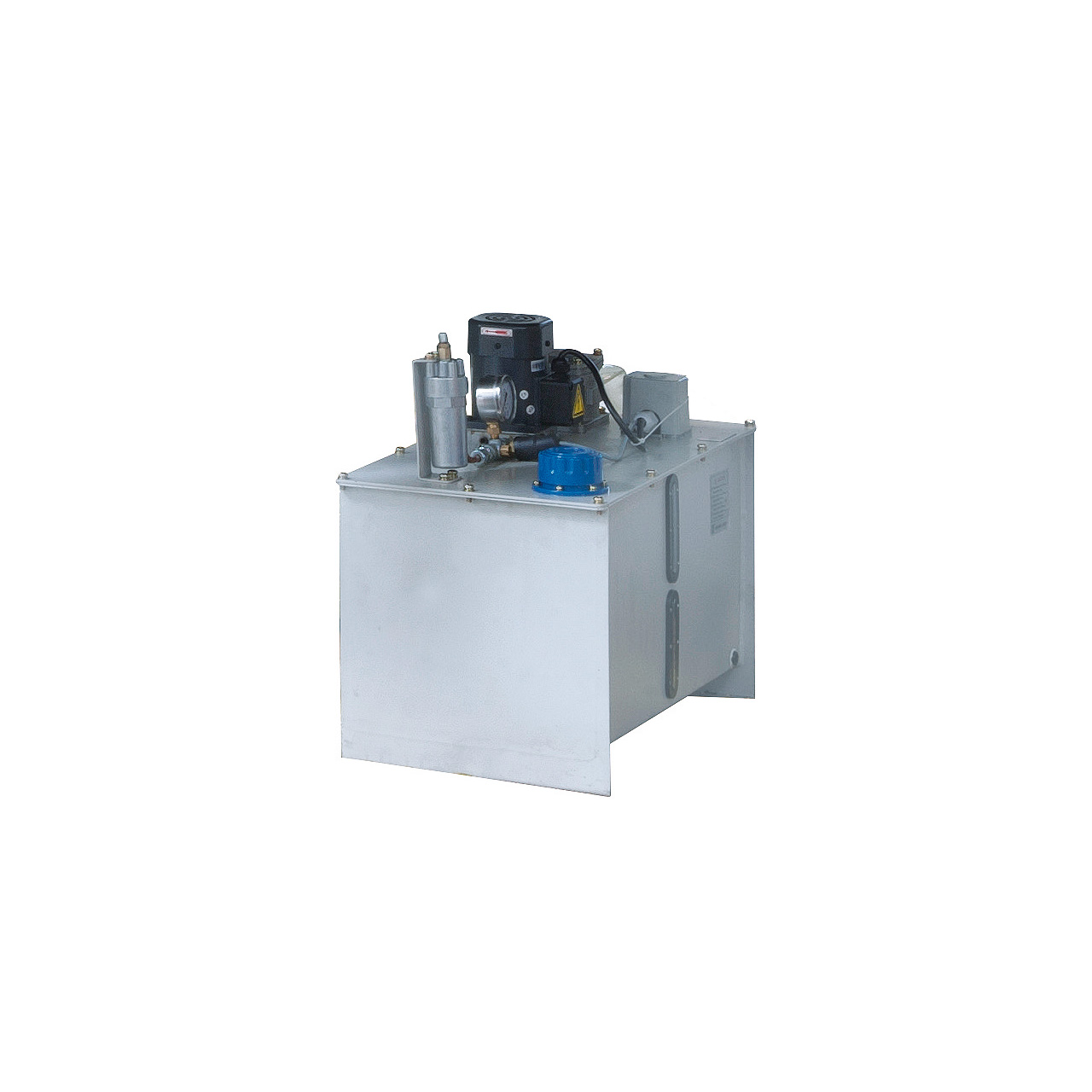

- Zentralschmierung
- Hydraulikölkühlung
- Bedienwerkzeug
