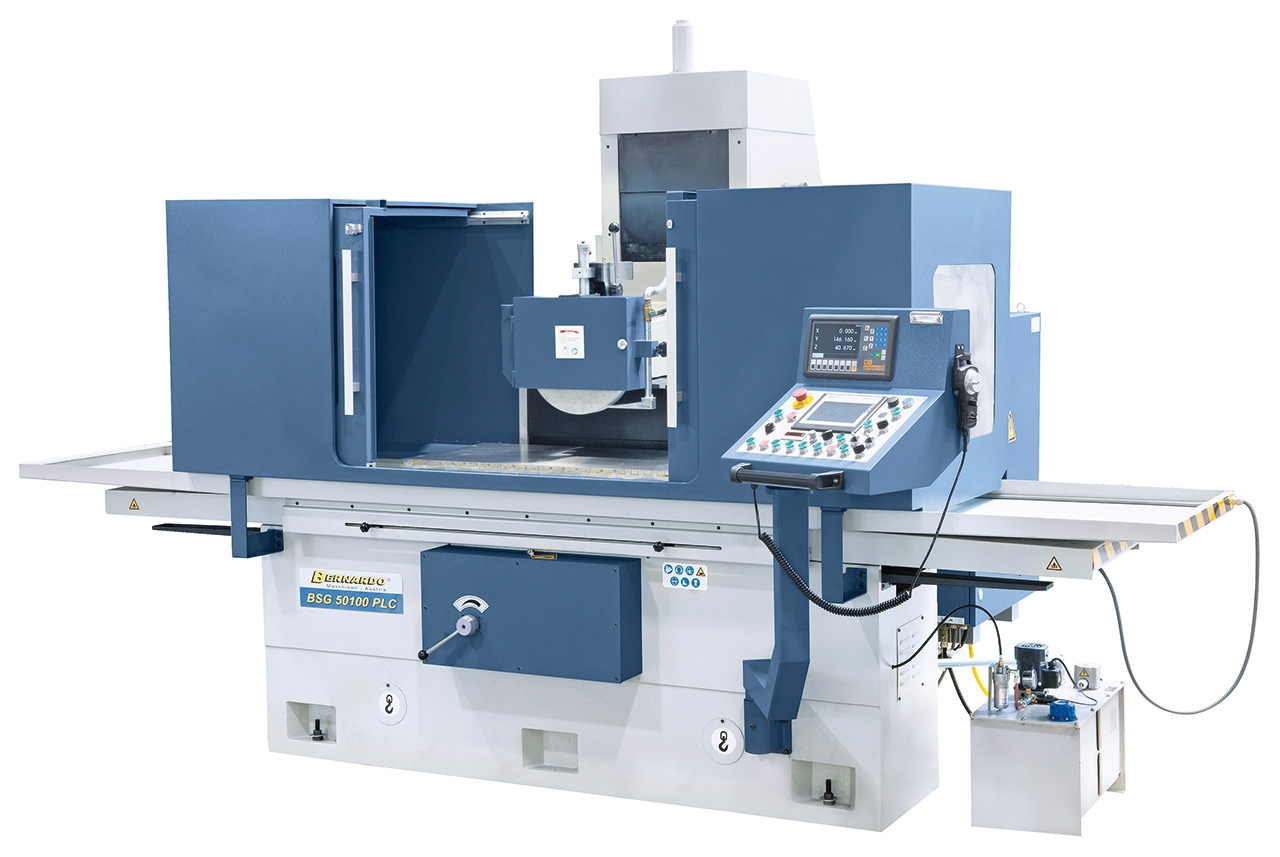

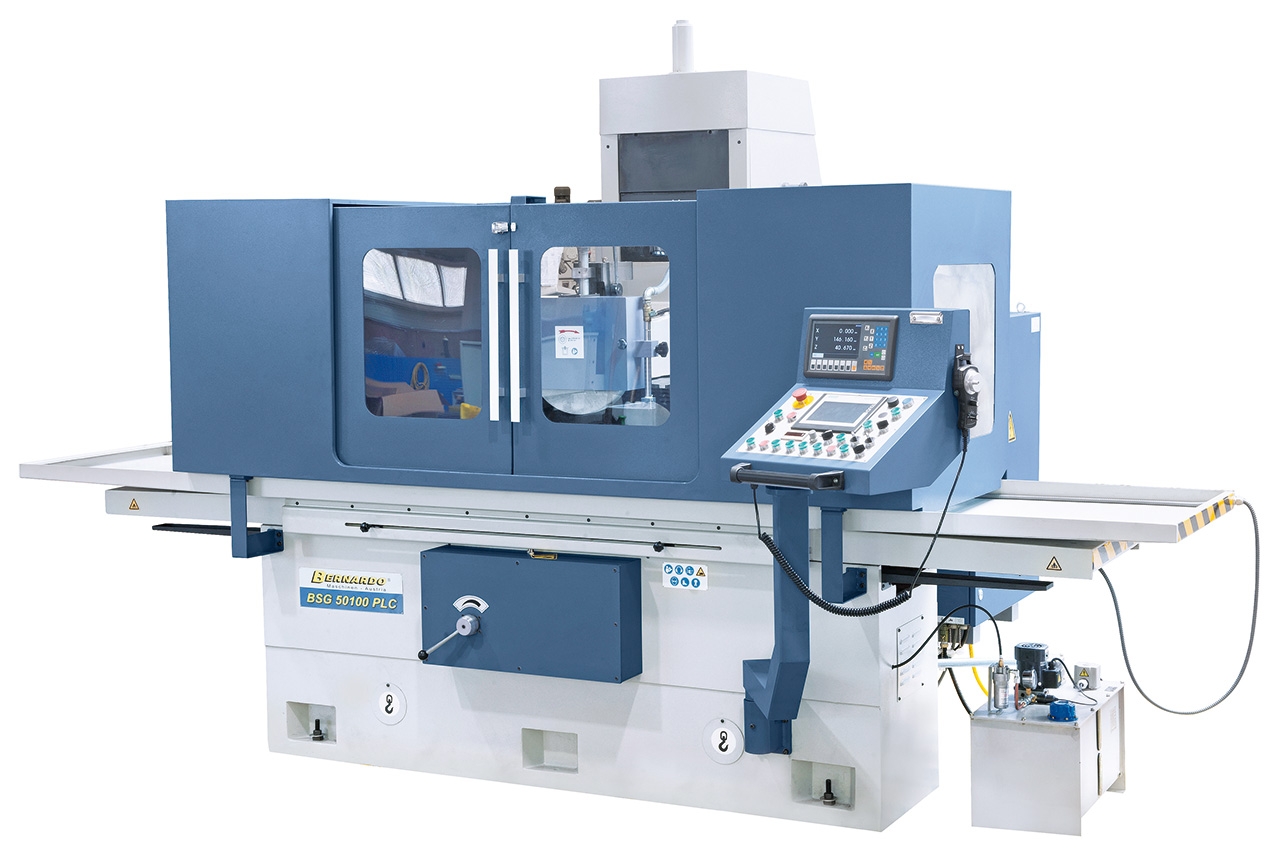

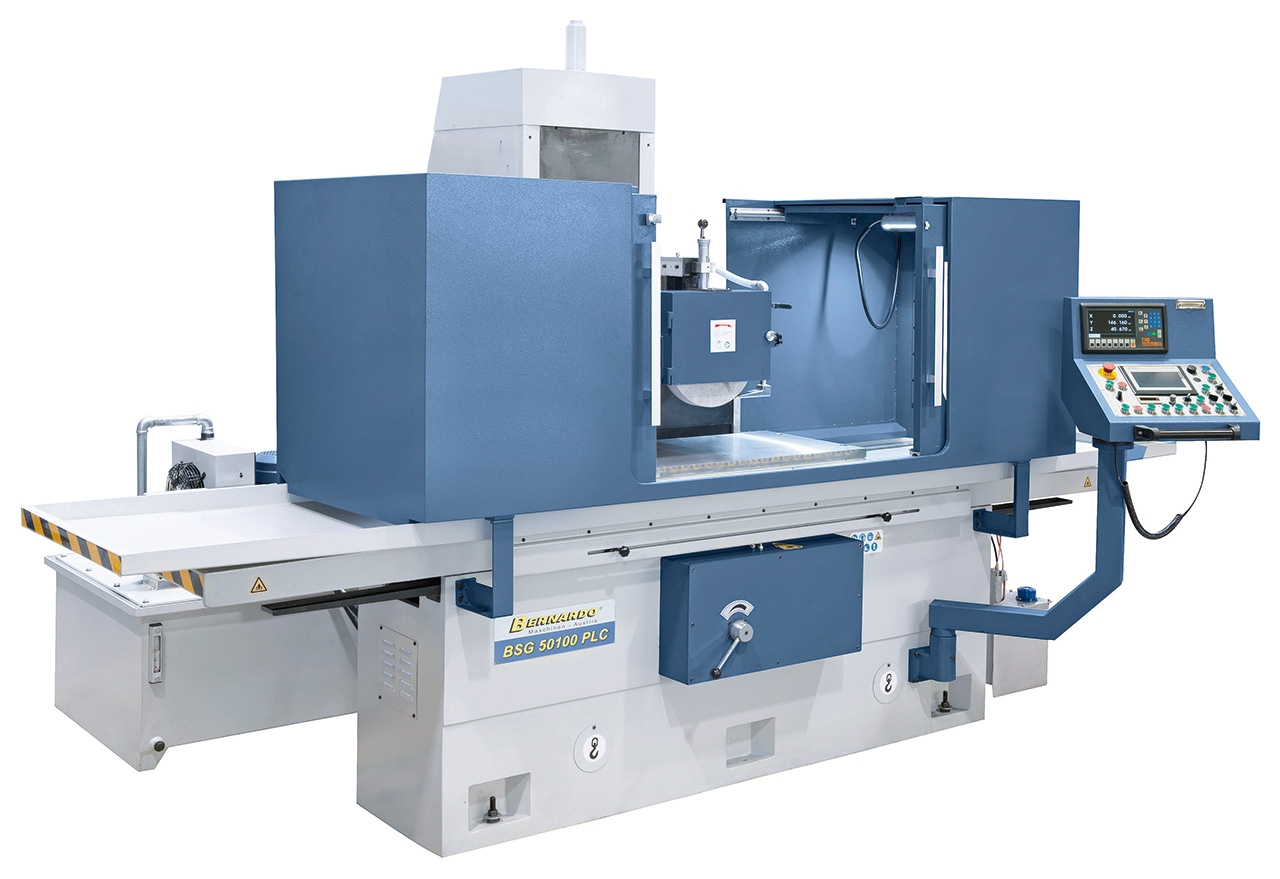

Bernardo Flachschleifmaschinen BSG 50160 PLC
59.789,17 €*
% 63.605,50 €* (6% gespart)Nicht mehr verfügbar
Produktinformationen "Bernardo Flachschleifmaschinen BSG 50160 PLC"
Diese Modelle eignen sich für die Bearbeitung von Werk- stücken bis 900 kg und einer Schleiffläche bis 1700 x 560 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikal- zustellung, Parallelabziehvorrichtung mit Mikrometer- verstellung, Magnetplatte mit Entmagnetisierungs- einrichtung sowie der 2-Achs-Digitalanzeige bieten diese Modelle ein optimales Leistungspaket für den Anwender.
Bernardo Technische Daten
|
Tischaufspannfläche |
500 x 1600 mm |
|
T-Nuten Anzahl / Breite |
3 / 18 mm |
|
Elektro-Magnetspannplatte |
500 x 800 mm (2 Stk.) |
|
Max. Verfahrweg, längs |
1700 mm |
|
Max. Verfahrweg, quer |
560 mm |
|
Abstand Spindelmitte / Tisch max. |
600 mm |
|
Max. Werkstückgewicht* |
900 kg |
|
Schleifscheibe |
350 x 50 x 127 mm |
|
Tischgeschwindigkeit, hydraulisch |
5 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 - 30 mm/Hub |
|
Eilgang, quer |
50 - 600 m/min |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,015 / |
|
|
0,02 / 0,03 / 0,04 mm |
|
Eilgang, vertikal |
50 - 500 mm/min |
|
Schleifspindelmotor |
7,5 kW |
|
Spindeldrehzahl |
1450 U/min |
|
Hydraulikpumpenmotor |
3,0 kW |
|
Gesamt-Anschlusswert |
13,2 kW |
|
Länge |
5640 mm |
|
Tiefe |
2250 mm |
|
Höhe |
2500 mm |
|
Gewicht ca. |
6000 kg |
* mit Magnetspannplatte
Bernardo Funktionen
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung

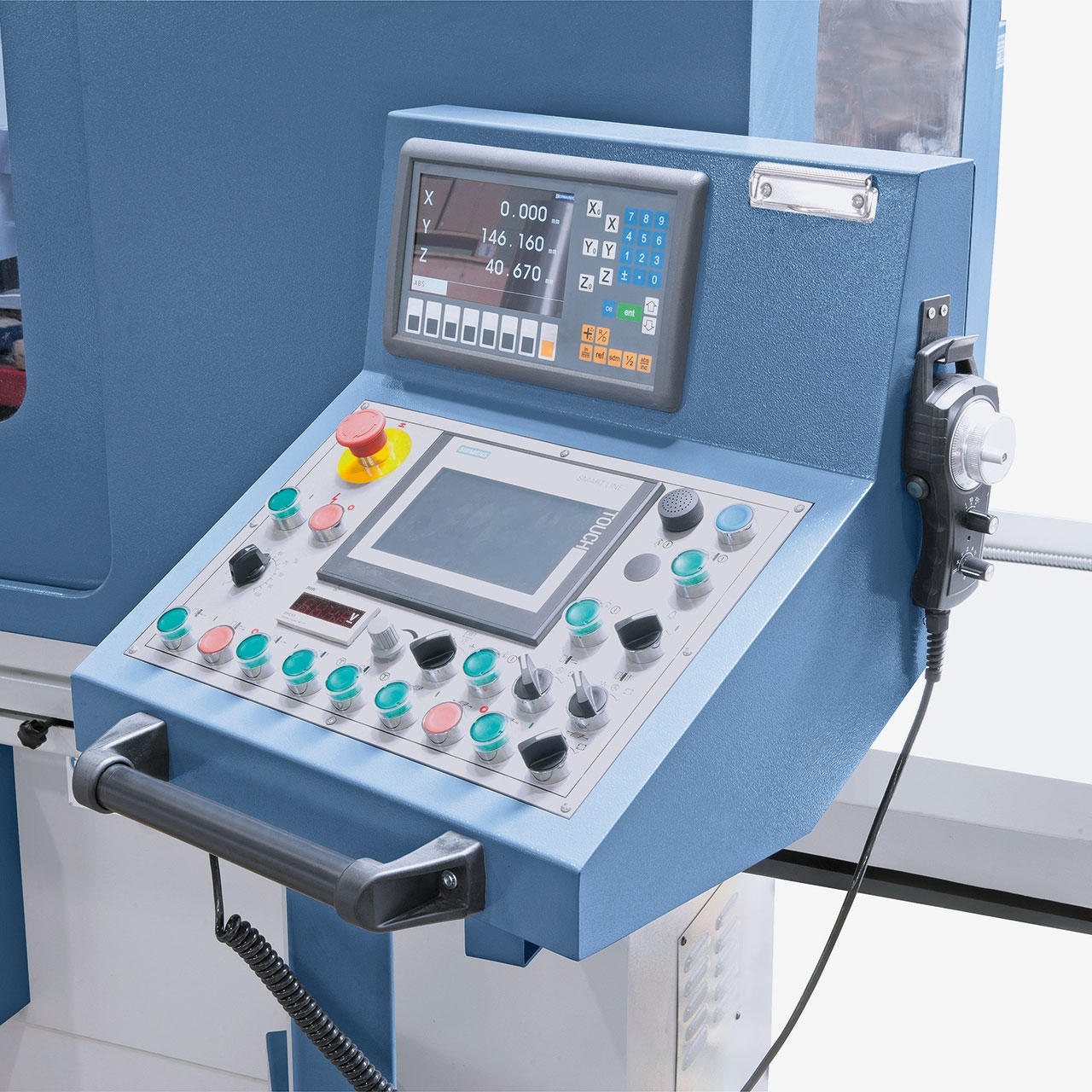

- Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen
Bernardo Lieferumgang
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad

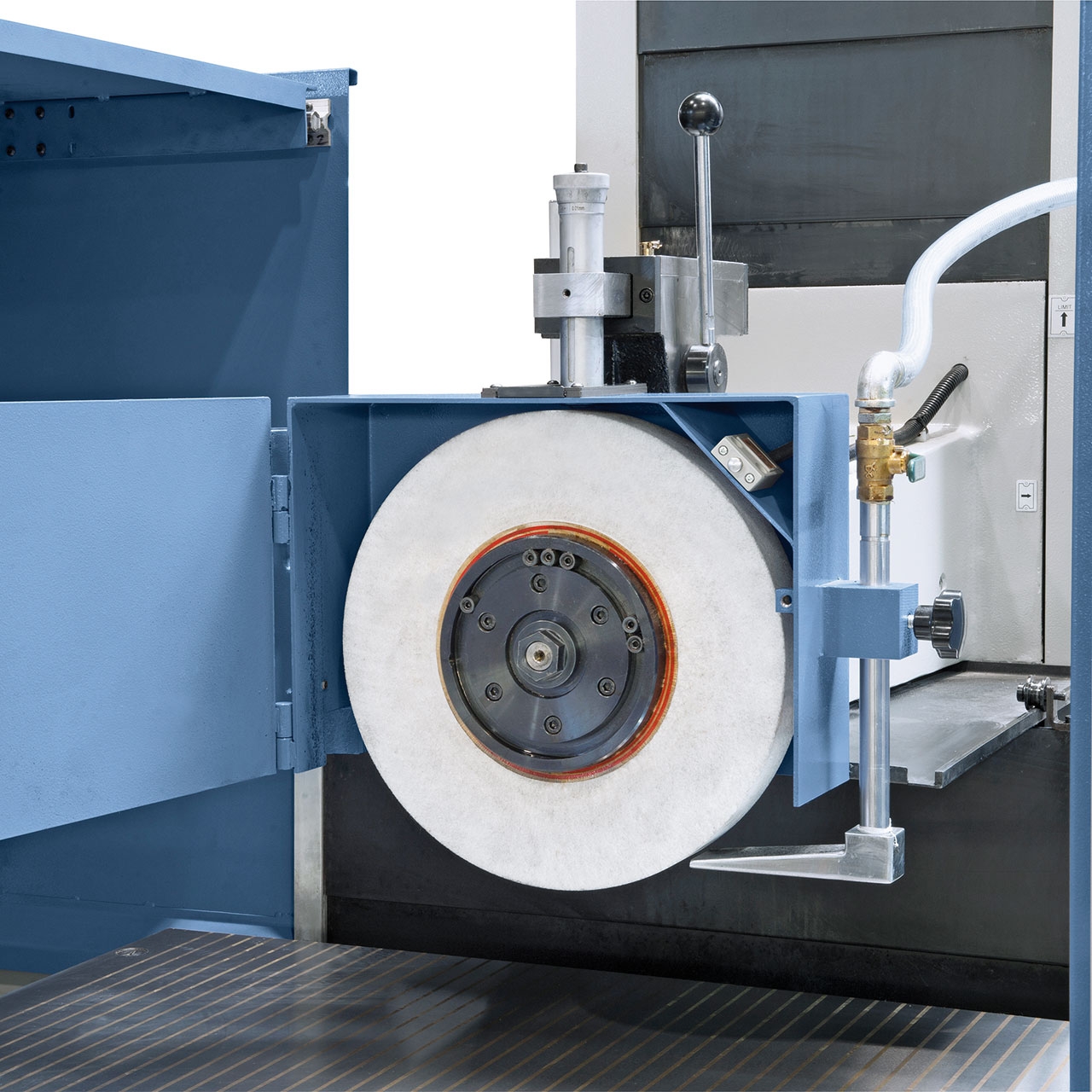

- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung

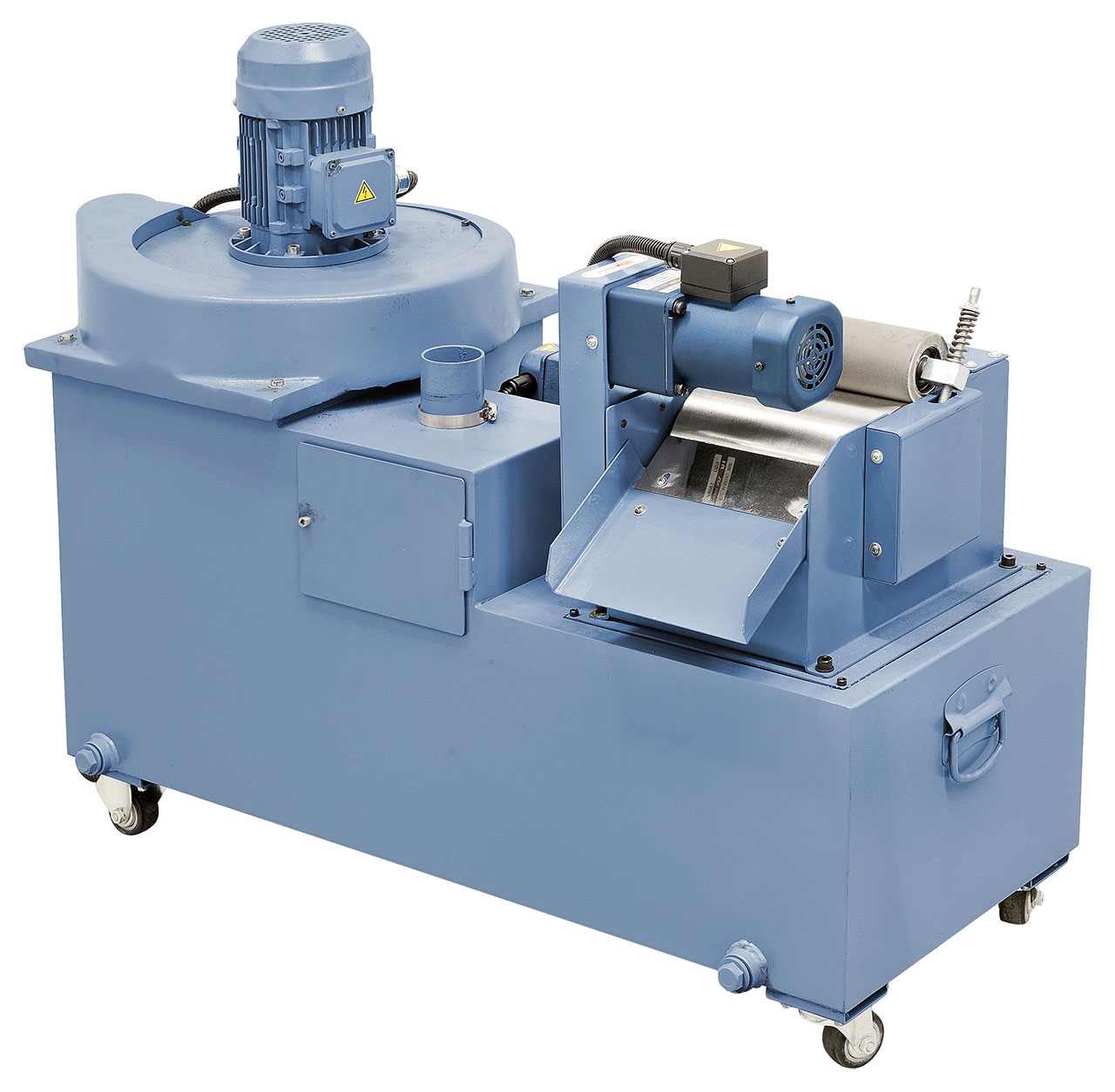

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Hydraulikölkühlung
- Bedienwerkzeug
