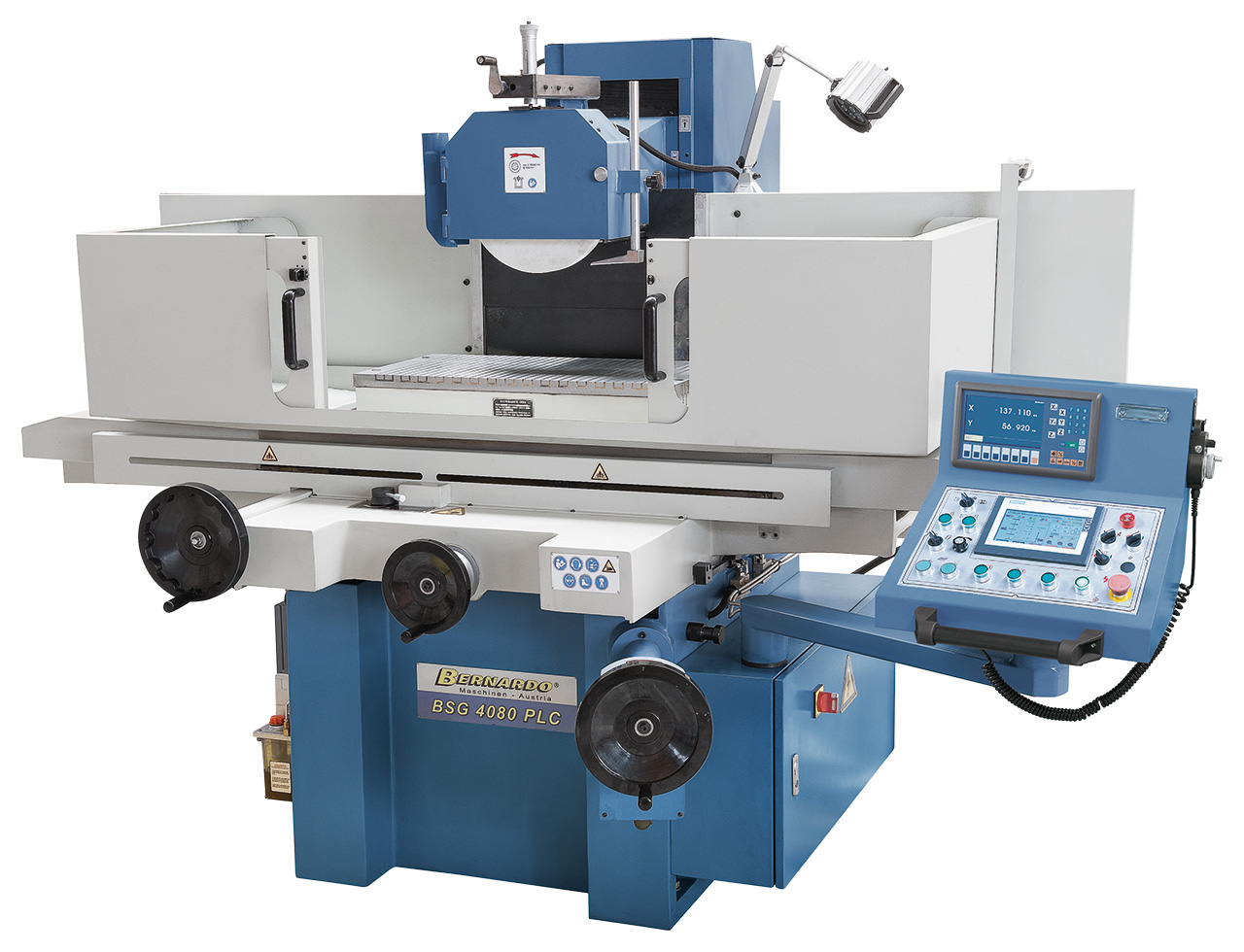

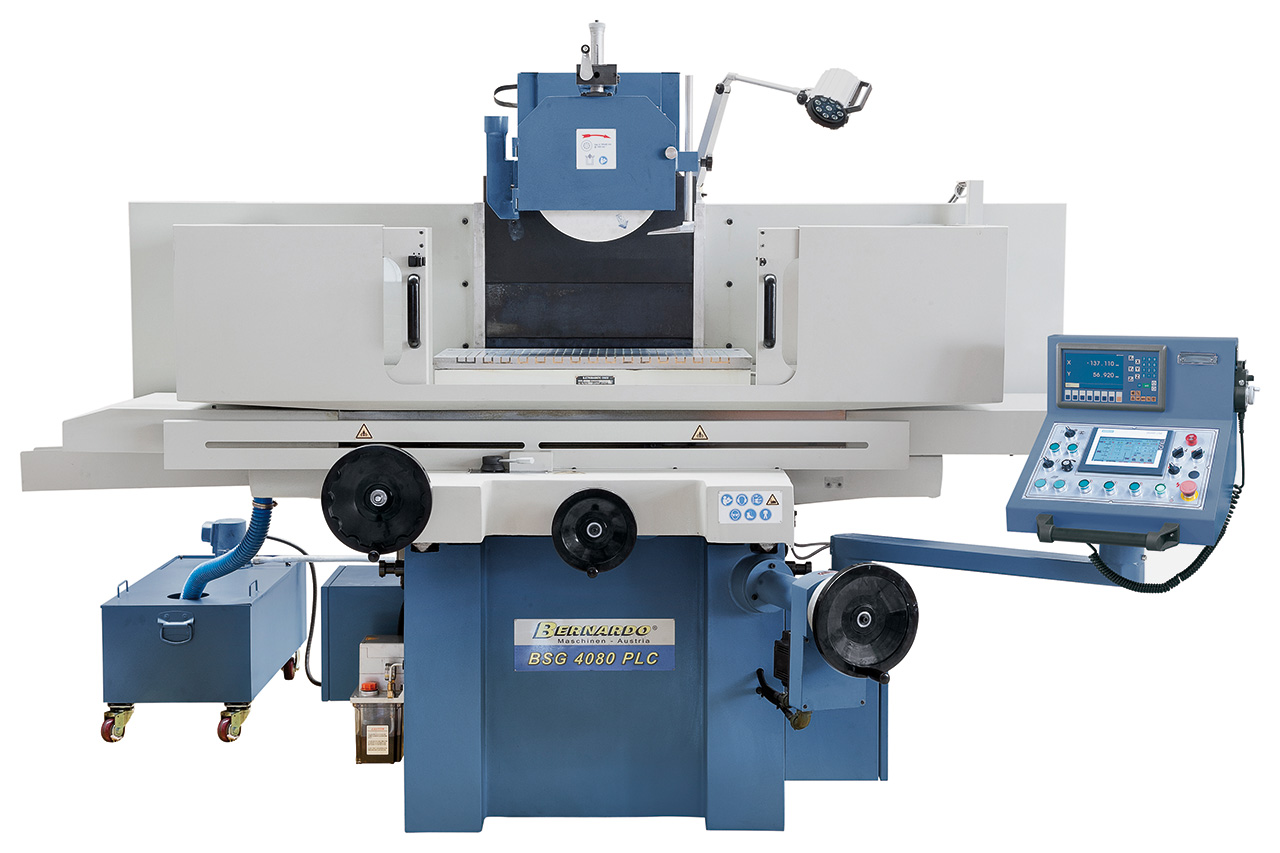

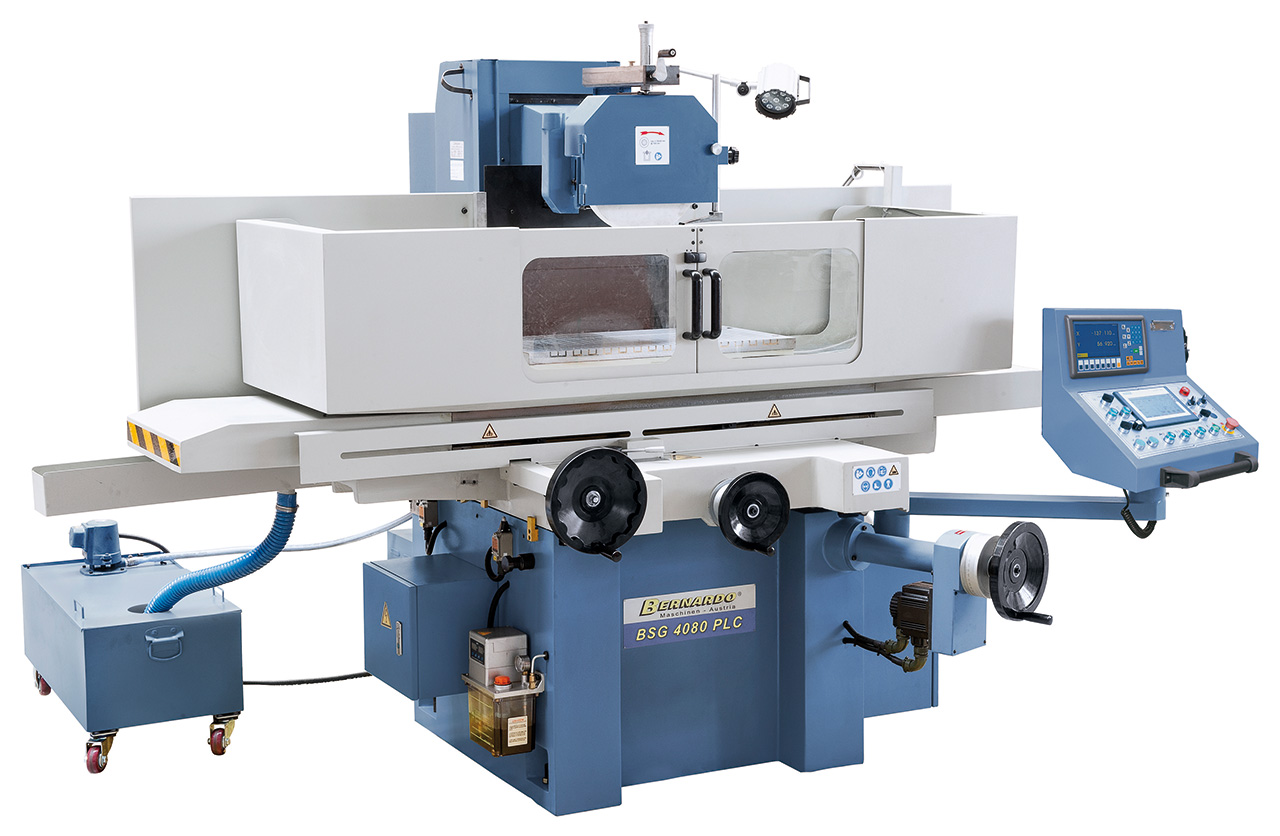

Bernardo Flachschleifmaschinen BSG 4080 PLC
35.336,57 €*
% 37.592,10 €* (6% gespart)
Sofort verfügbar, Lieferzeit: 3-8 Tage
Aktueller Hinweis:
Wir machen Betriebsurlaub vom 20.12.24 – 06.01.25. In dieser Zeit werden keine Waren ausgeliefert - wir bitten um Ihr Verständnis. Letzter Versandtag in 2024 ist der 19.12. - ab dem 07.01. werden Ihre Bestellungen dann wieder wie angegeben bearbeitet und verschickt!
Produktinformationen "Bernardo Flachschleifmaschinen BSG 4080 PLC"
Das Modell BSG 4080 PLC eignet sich für die Bearbeitung von Werkstücken bis 500 kg und einer Schleiffläche bis 900 x 450 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs- Digitalanzeige bietet dieses Modell ein optimales Leistungspaket für den Anwender.
Bernardo Technische Daten
|
Tischaufspannfläche |
405 x 815 mm |
|
T-Nuten Anzahl / Breite |
3 / 14 mm |
|
Elektro-Magnetspannplatte |
400 x 800 mm |
|
Max. Verfahrweg, längs |
900 mm |
|
Max. Verfahrweg, quer |
450 mm |
|
Abstand Spindelmitte / Tisch max. |
580 mm |
|
Max. Werkstückgewicht* |
500 kg |
|
Schleifscheibe |
350 x 40 x 127 mm |
|
Tischgeschwindigkeit, hydraulisch |
5 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 - 8 mm/Hub |
|
Eilgang, quer |
990 mm/min |
|
Zustellung quer pro Handradumdrehung |
5 mm/U |
|
Skalenteilung am Handrad |
0,02 mm |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
|
Eilgang, vertikal |
480 mm/min |
|
Zustellung vertikal pro Handradumdrehung |
2 mm/U |
|
Skalenteilung am Handrad |
0,005 mm |
|
Schleifspindelmotor |
4,0 kW |
|
Spindeldrehzahl |
1450 U/min |
|
Hydraulikpumpenmotor |
2,2 kW |
|
Vertikalvorschubmotor |
0,5 kW |
|
Länge |
2650 mm |
|
Tiefe |
2200 mm |
|
Höhe |
1900 mm |
|
Gewicht ca. |
3400 kg |
|
* mit Magnetspannplatte |
Bernardo Funktionen
- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Bernardo Lieferumgang

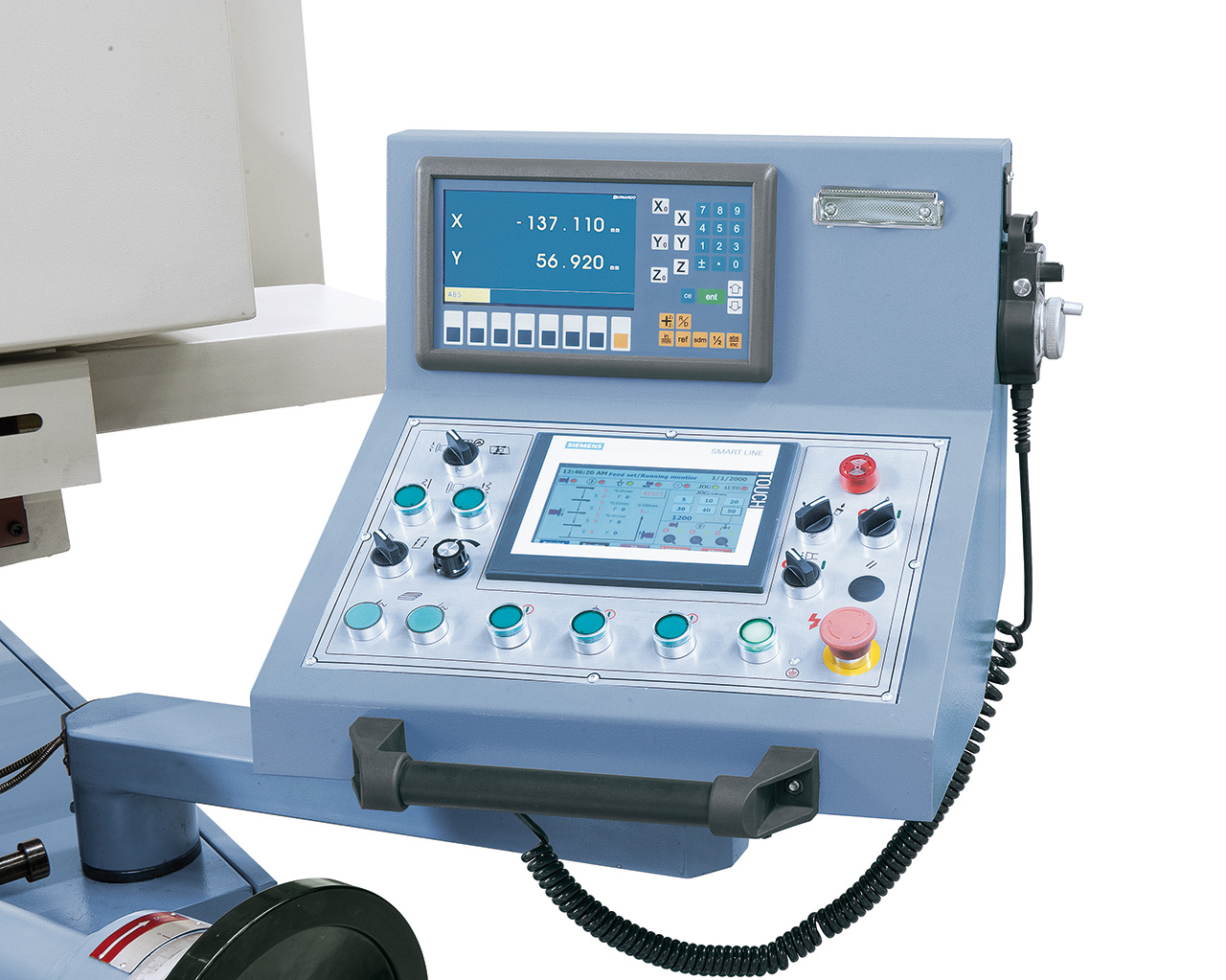

- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte

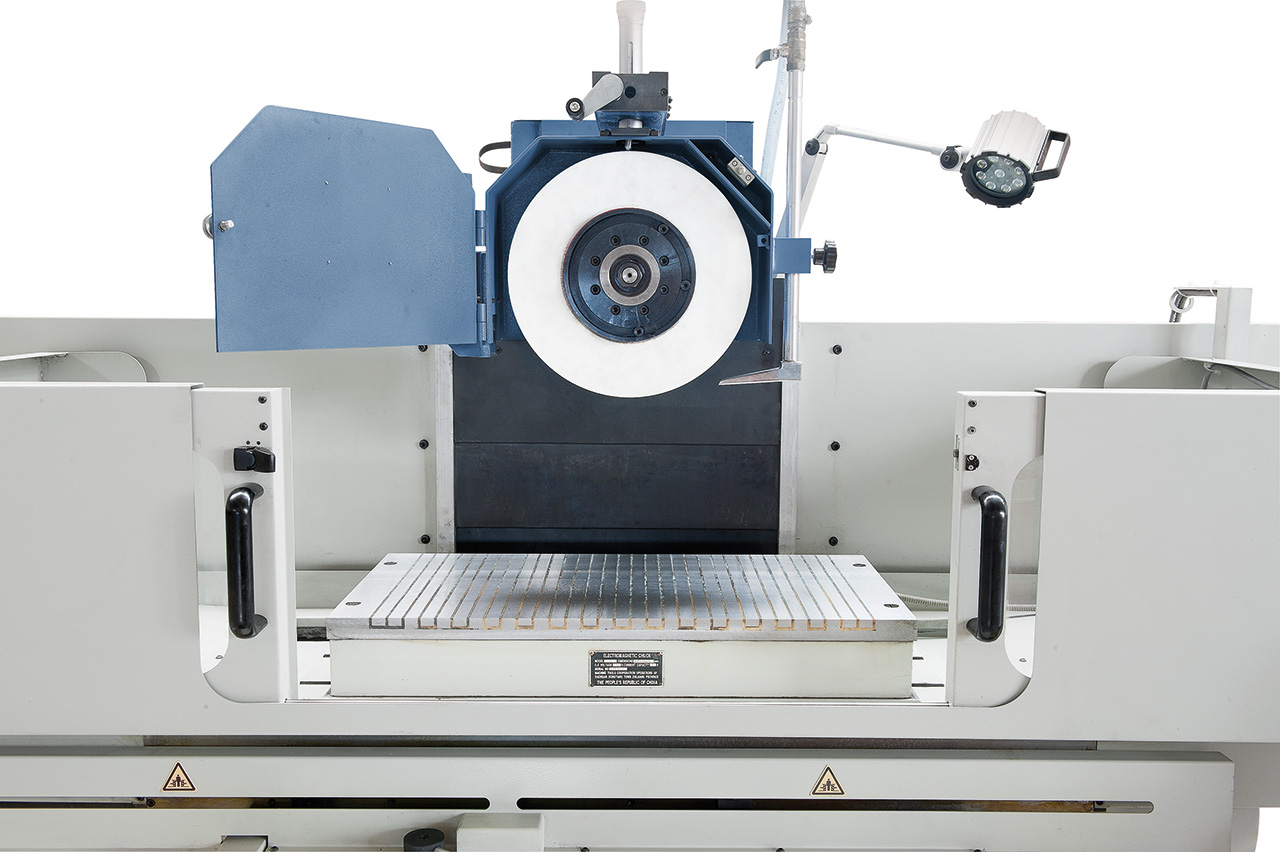

- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen

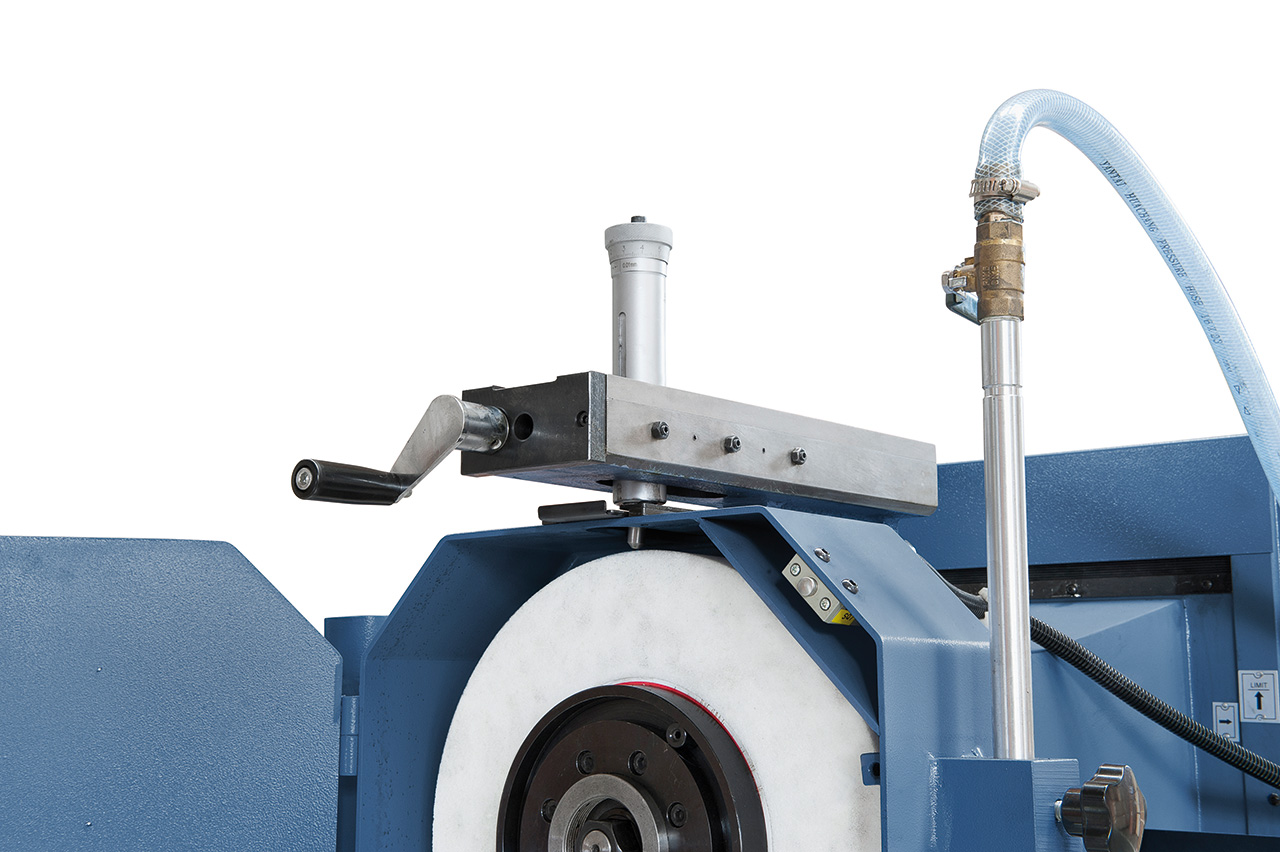

- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung

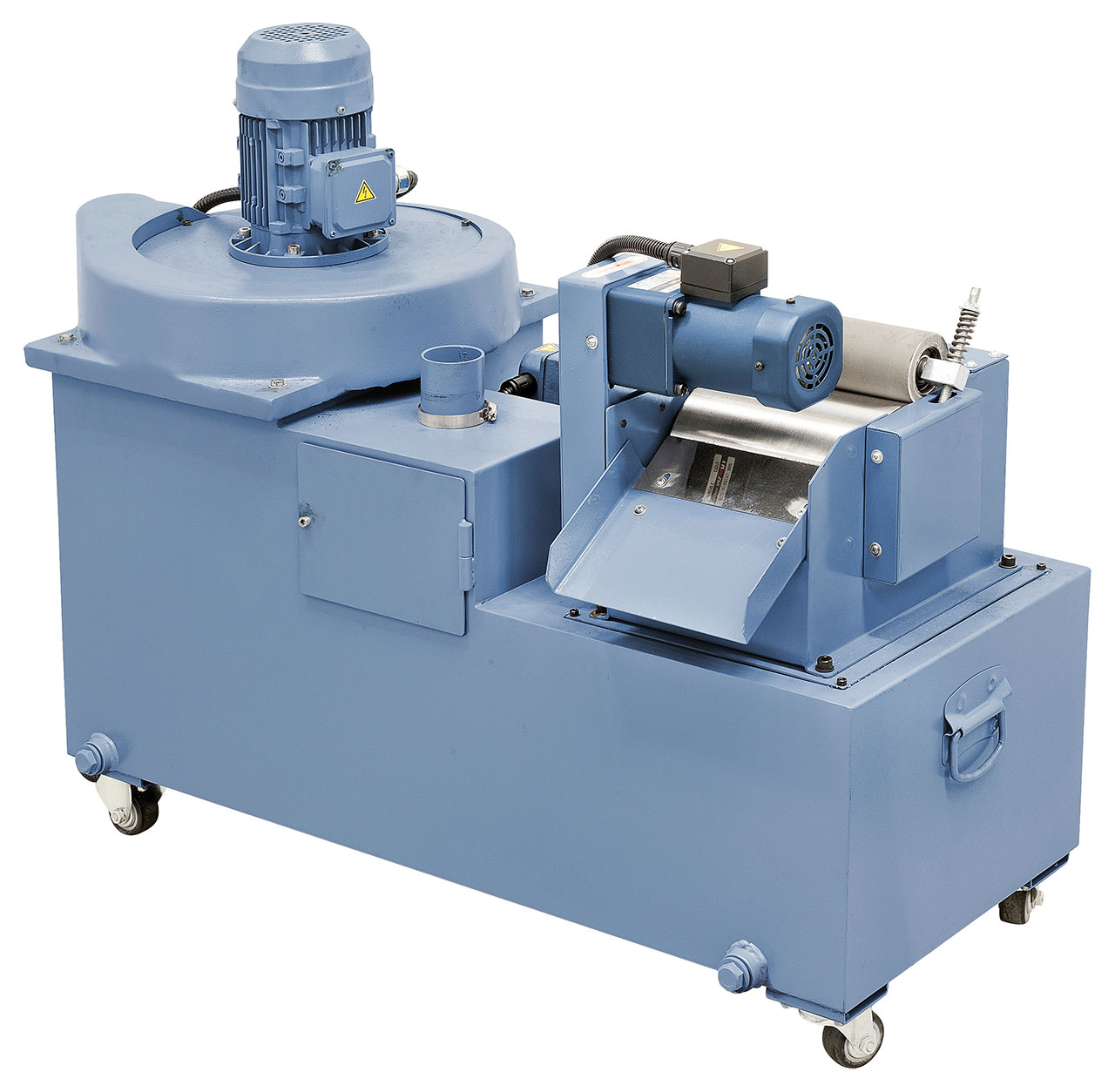

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe

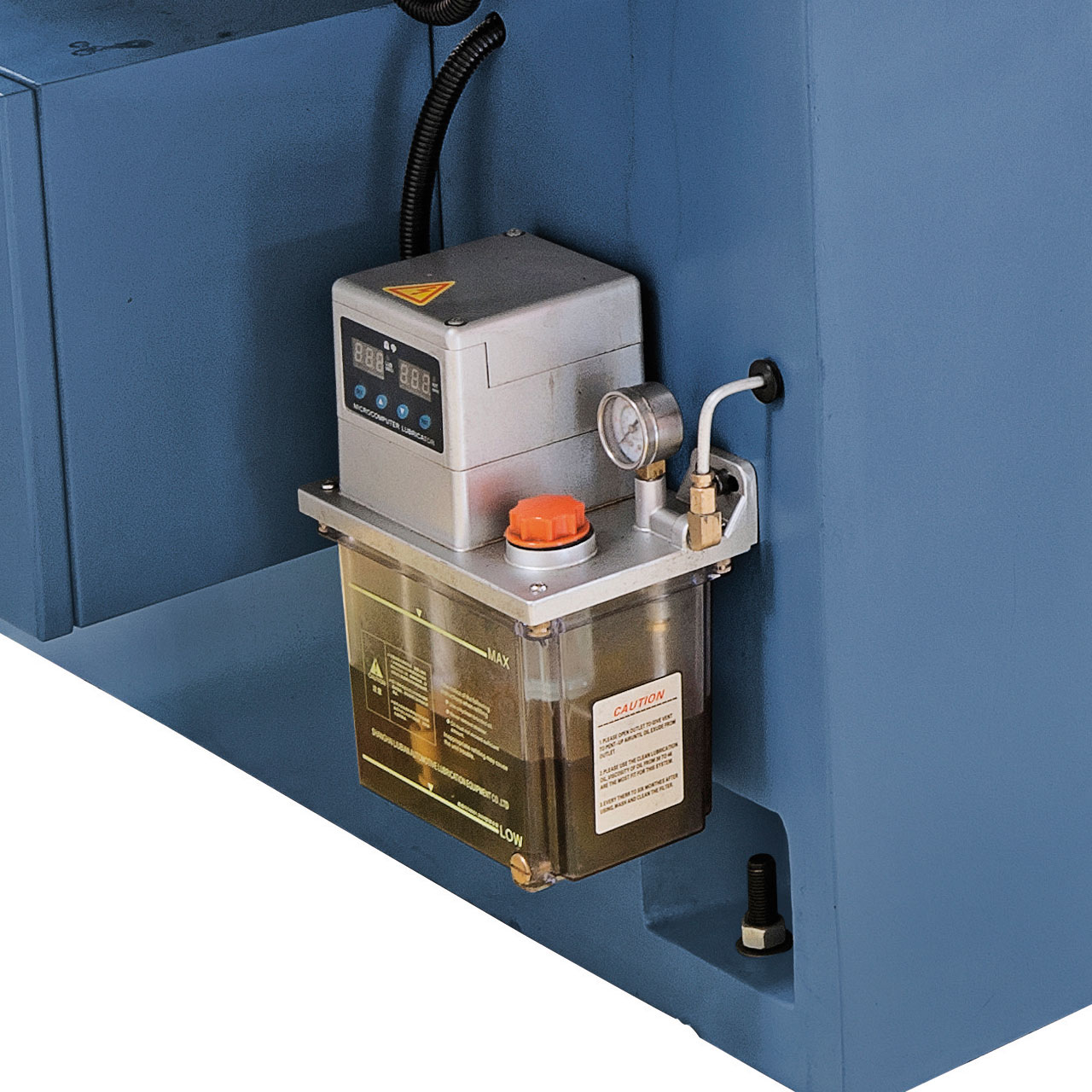

- Zentralschmierung
- Bedienwerkzeug
