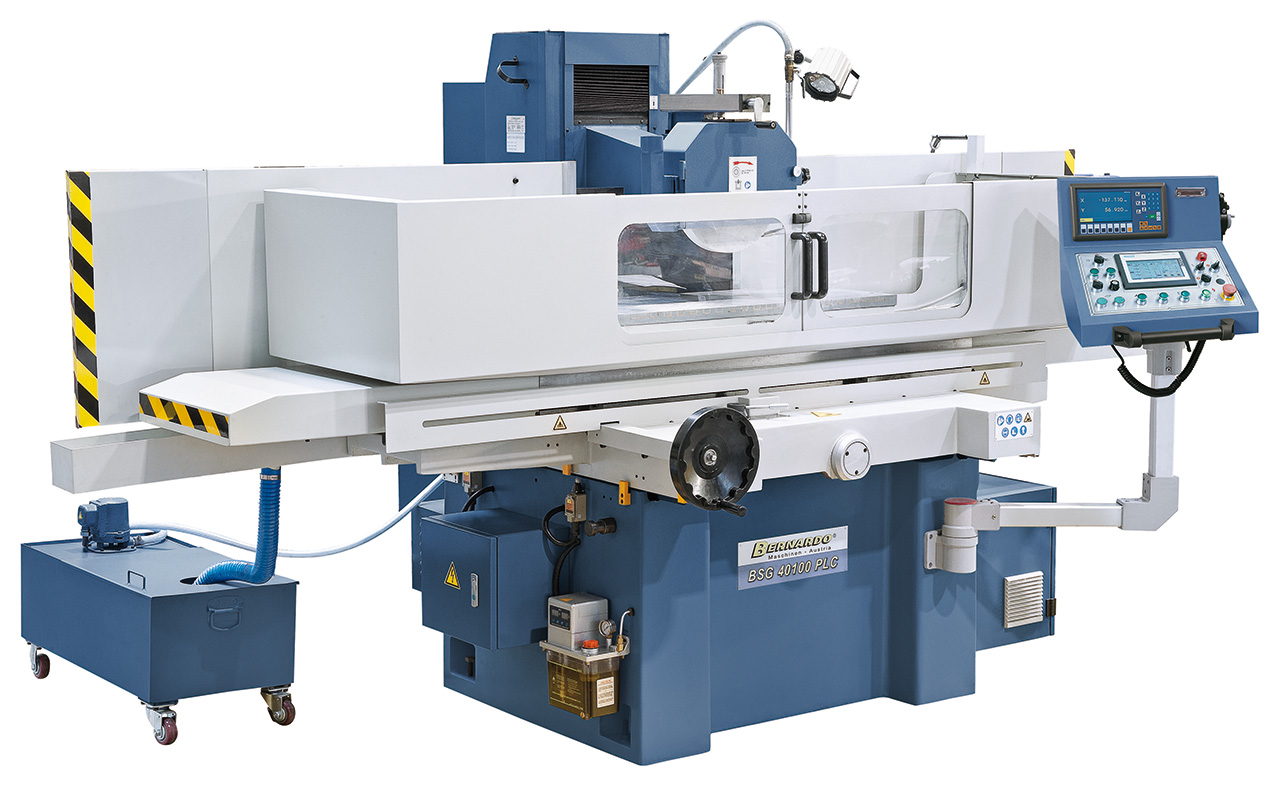

Bernardo Flachschleifmaschinen BSG 40100 PLC
40.202,48 €*
% 42.768,60 €* (6% gespart)Nicht mehr verfügbar
Produktinformationen "Bernardo Flachschleifmaschinen BSG 40100 PLC"
Das Modell BSG 40100 PLC eignet sich für die Bearbeitung von Werkstücken bis 600 kg und einer Schleiffläche bis 1130 x 450 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs- Digitalanzeige bietet dieses Modell ein optimales Leistungspaket für den Anwender.
Bernardo Technische Daten
|
Tischaufspannfläche |
405 x 1020 mm |
|
T-Nuten Anzahl / Breite |
3 / 14 mm |
|
Elektro-Magnetspannplatte |
400 x 1000 mm |
|
Max. Verfahrweg, längs |
1130 mm |
|
Max. Verfahrweg, quer |
450 mm |
|
Abstand Spindelmitte / Tisch max. |
580 mm |
|
Max. Werkstückgewicht* |
600 kg |
|
Schleifscheibe |
350 x 40 x 127 mm |
|
Tischgeschwindigkeit, hydraulisch |
5 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 - 8 mm/Hub |
|
Eilgang, quer |
990 mm/min |
|
Zustellung quer pro Handradumdrehung |
5 mm/U |
|
Skalenteilung am Handrad |
0,02 mm |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
|
Eilgang, vertikal |
480 mm/min |
|
Zustellung vertikal pro Handradumdrehung |
2 mm/U |
|
Skalenteilung am Handrad |
0,005 mm |
|
Schleifspindelmotor |
4,0 kW |
|
Spindeldrehzahl |
1450 U/min |
|
Hydraulikpumpenmotor |
2,2 kW |
|
Vertikalvorschubmotor |
0,5 kW |
|
Länge |
3100 mm |
|
Tiefe |
2200 mm |
|
Höhe |
1900 mm |
|
Gewicht ca. |
3700 kg |
|
* mit Magnetspannplatte |
Bernardo Funktionen

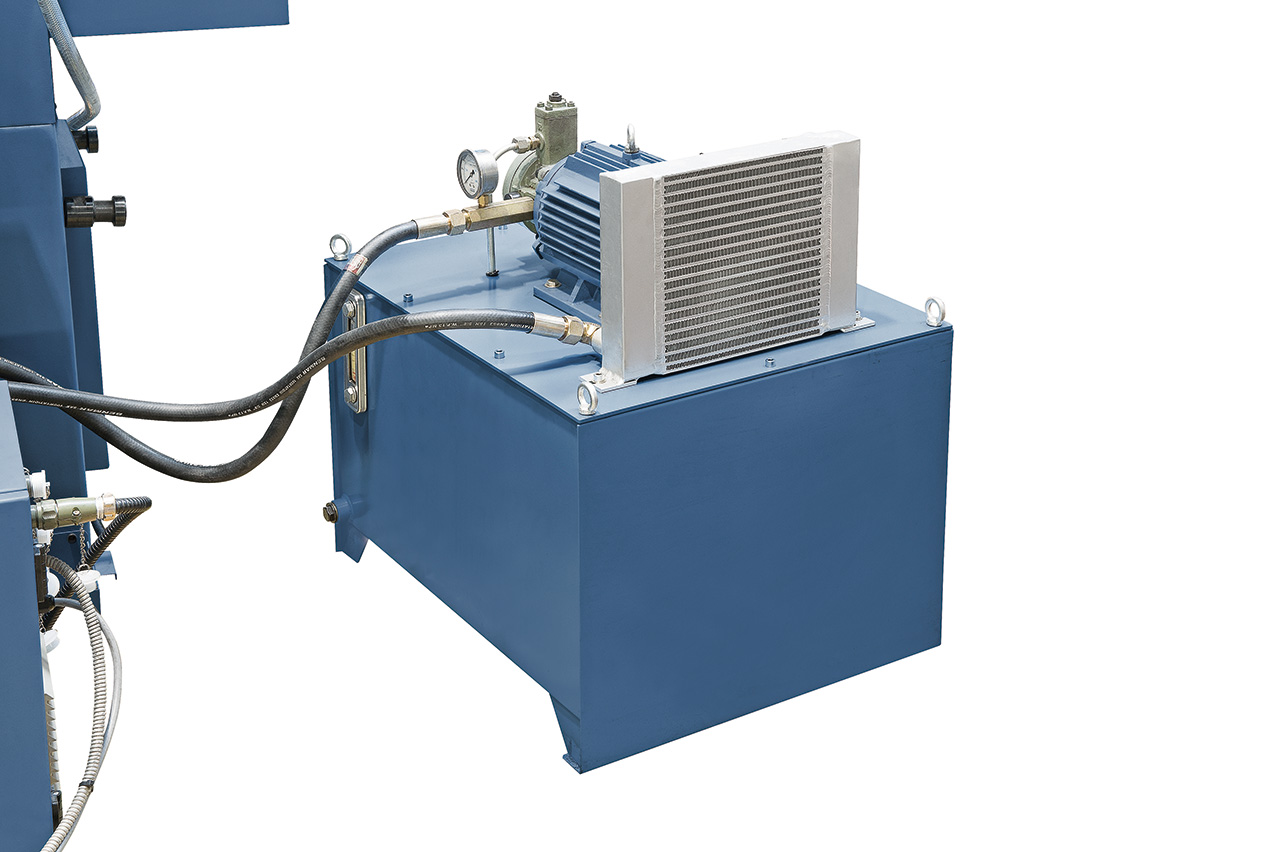

- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Bernardo Lieferumgang

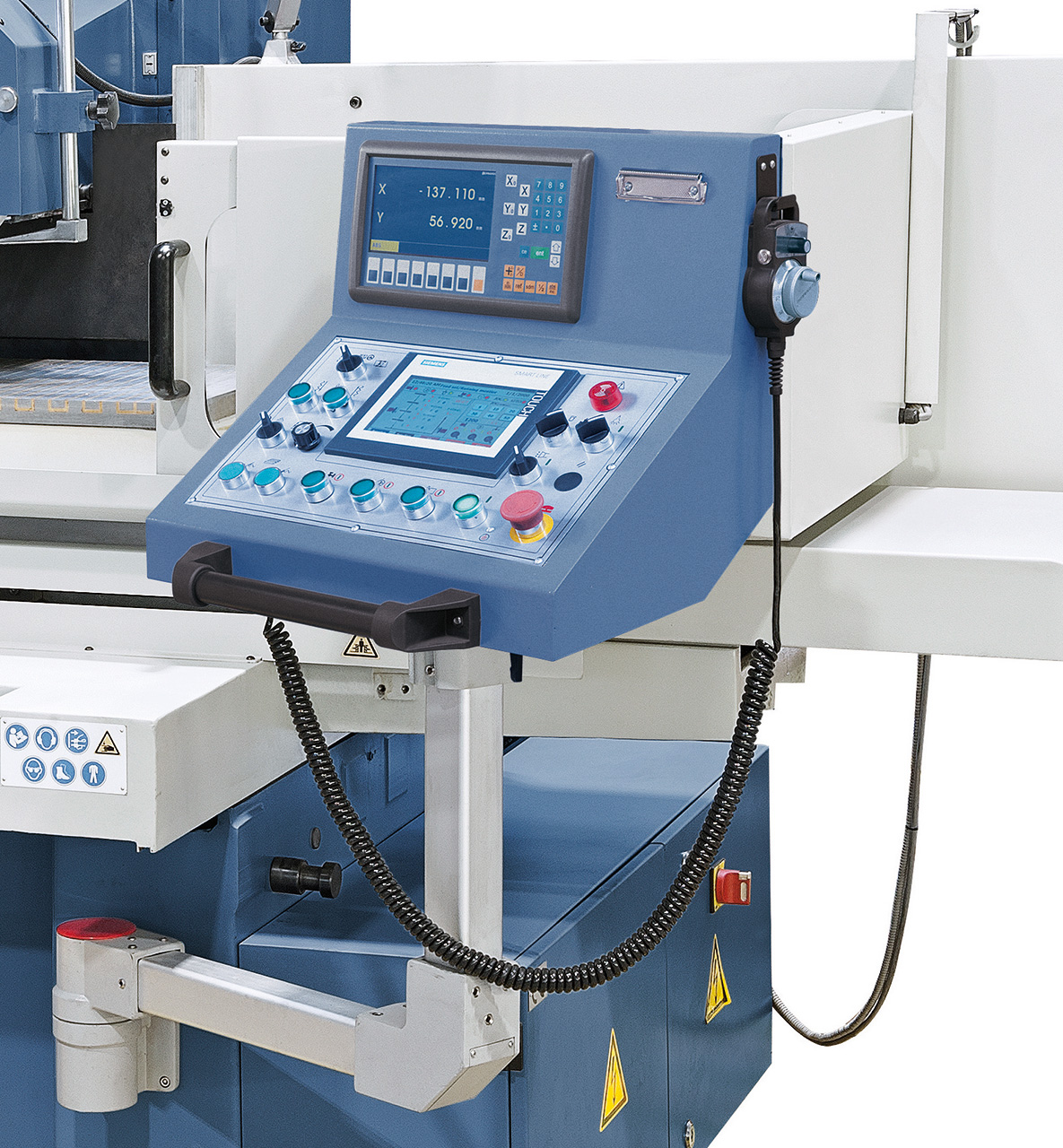

- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display

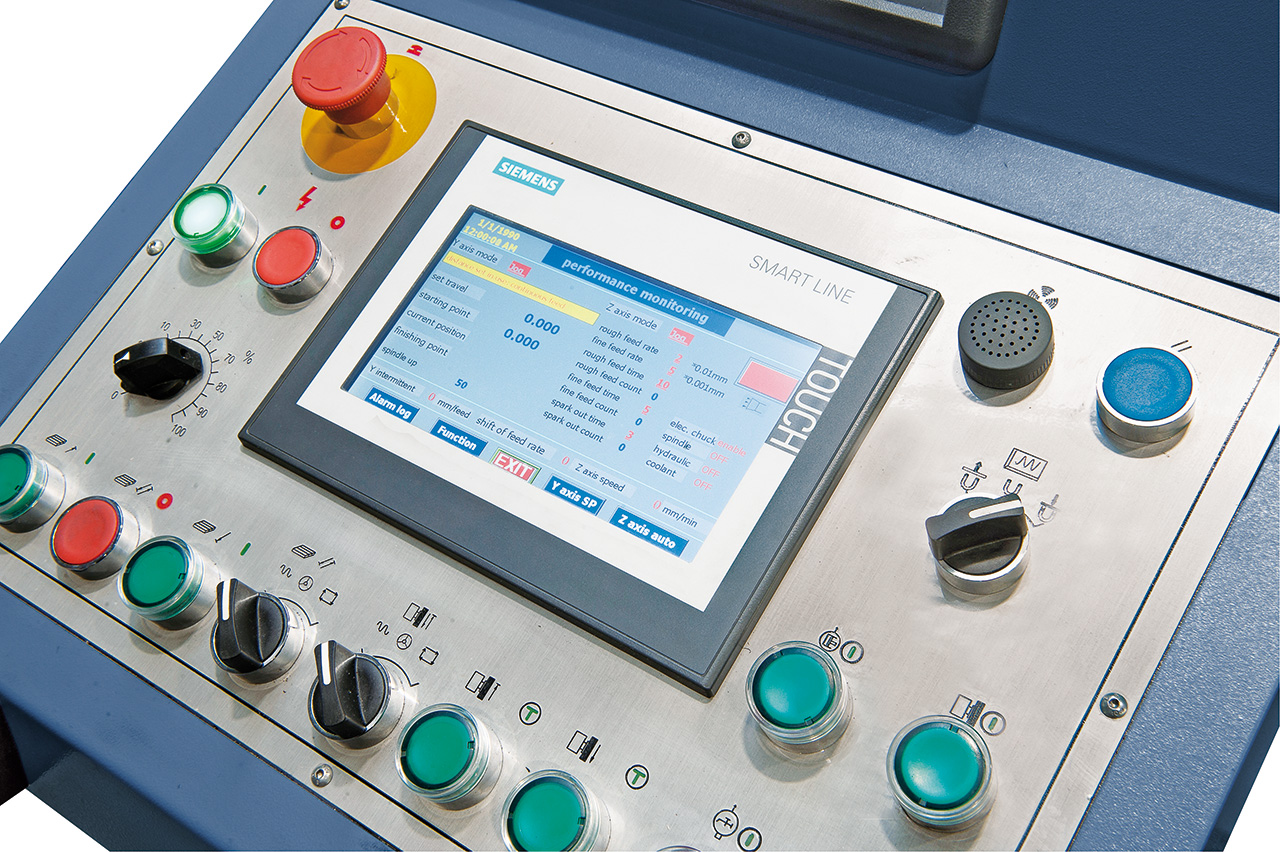

- Siemens SMART-Paneel IE V3 mit Touch-Bedienung

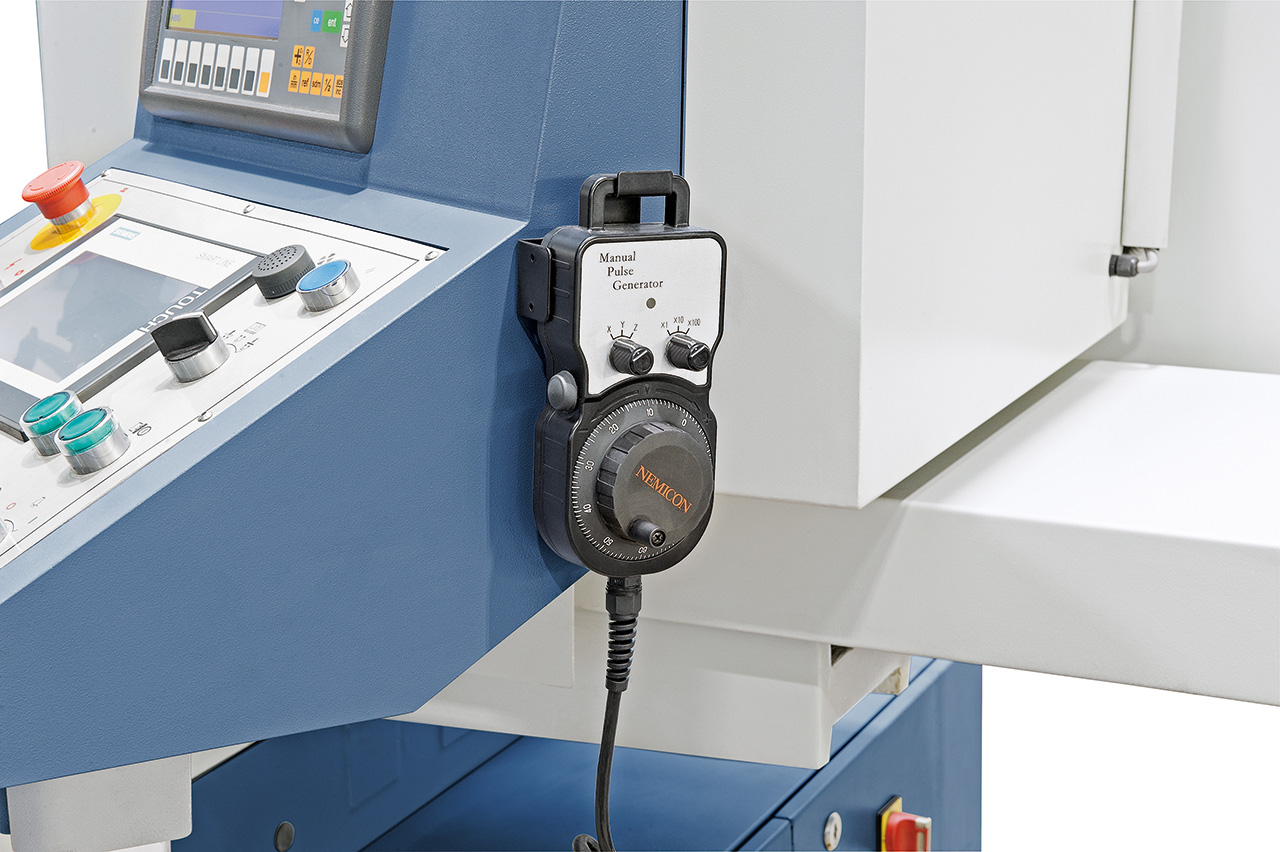

- Elektronisches Handrad

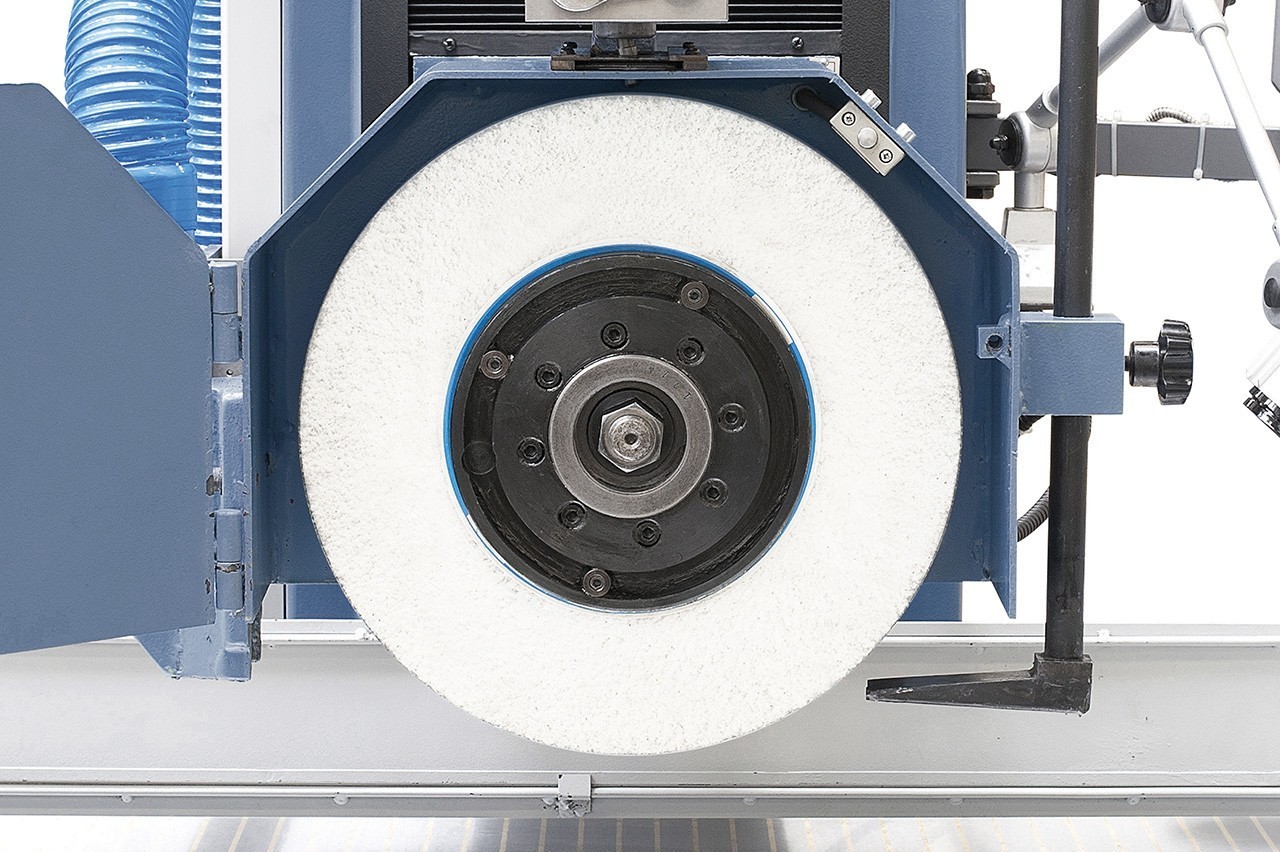

- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte

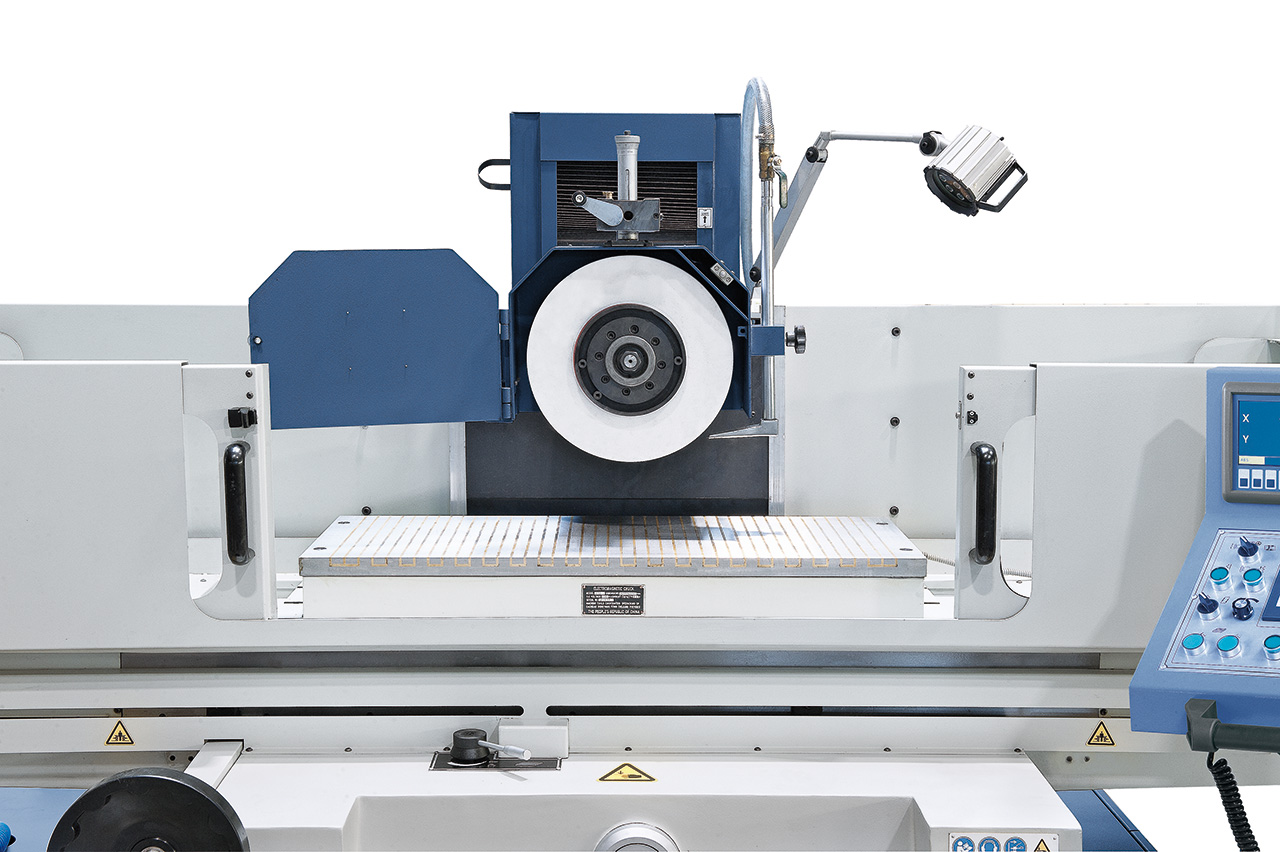

- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen

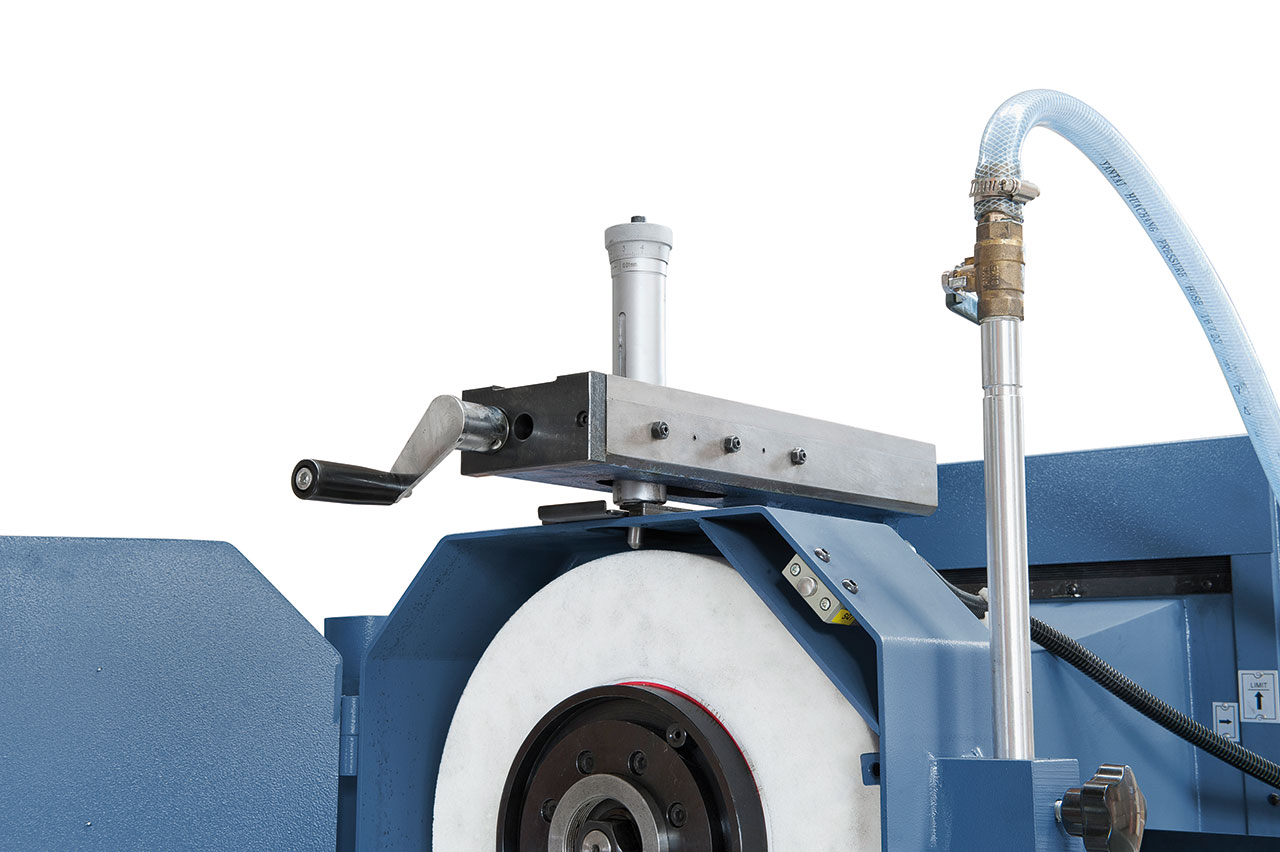

- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung

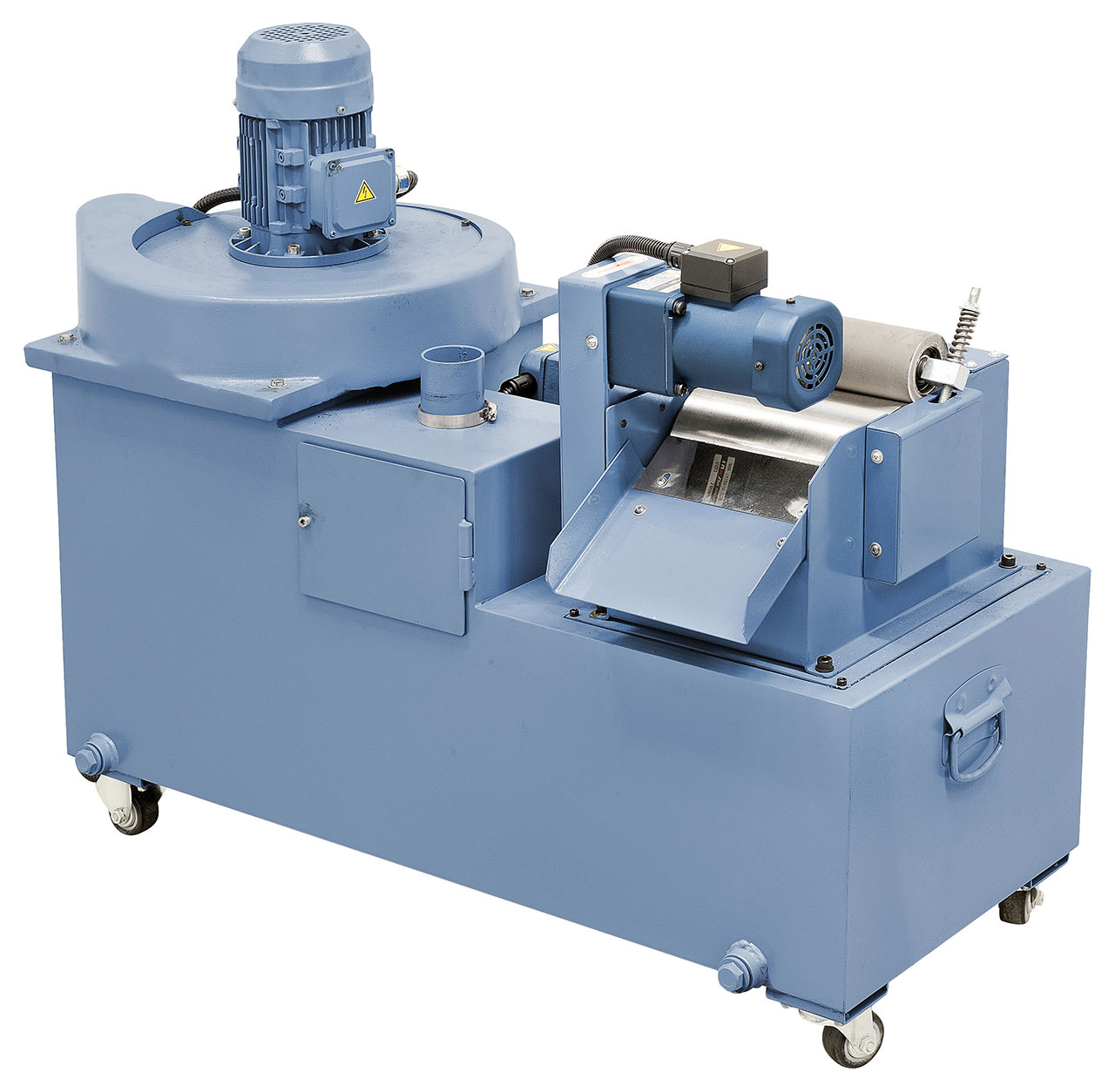

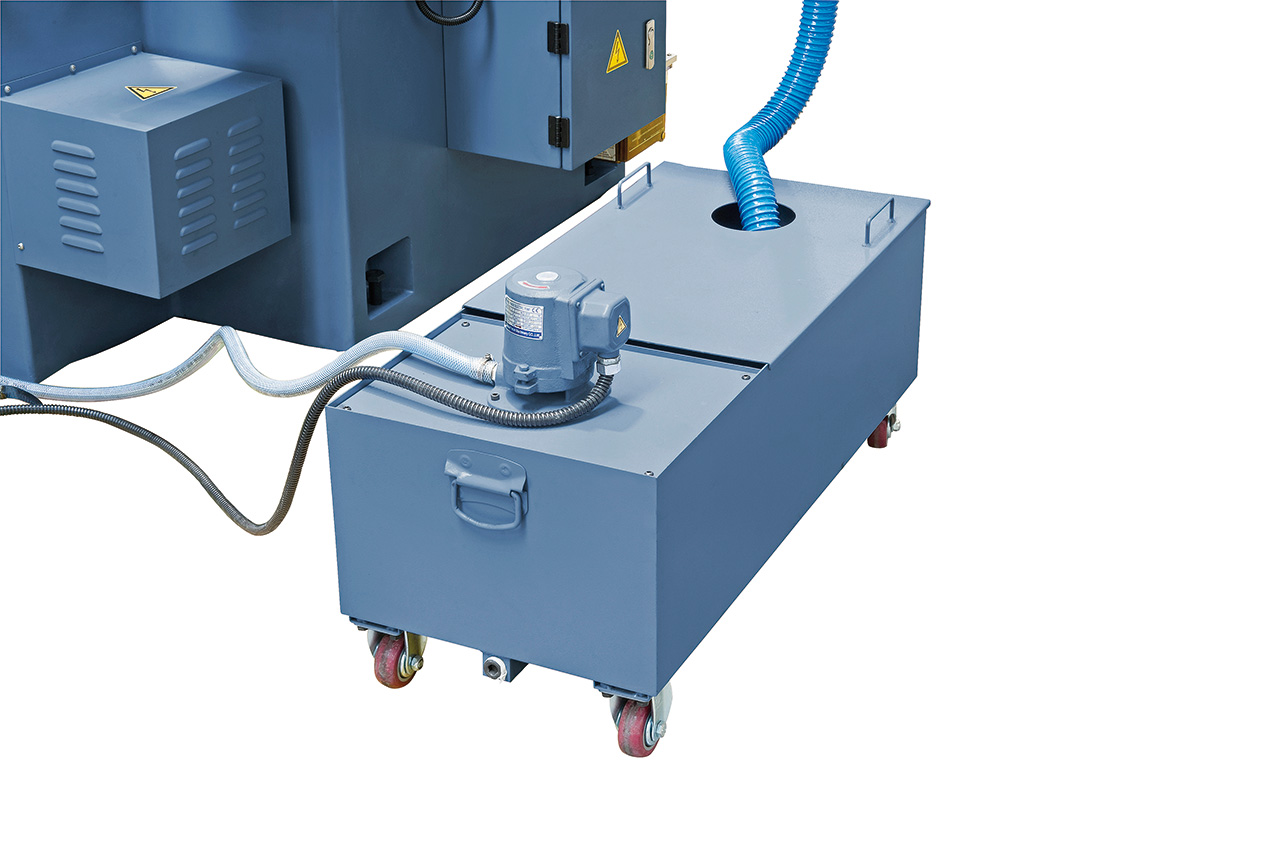

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe

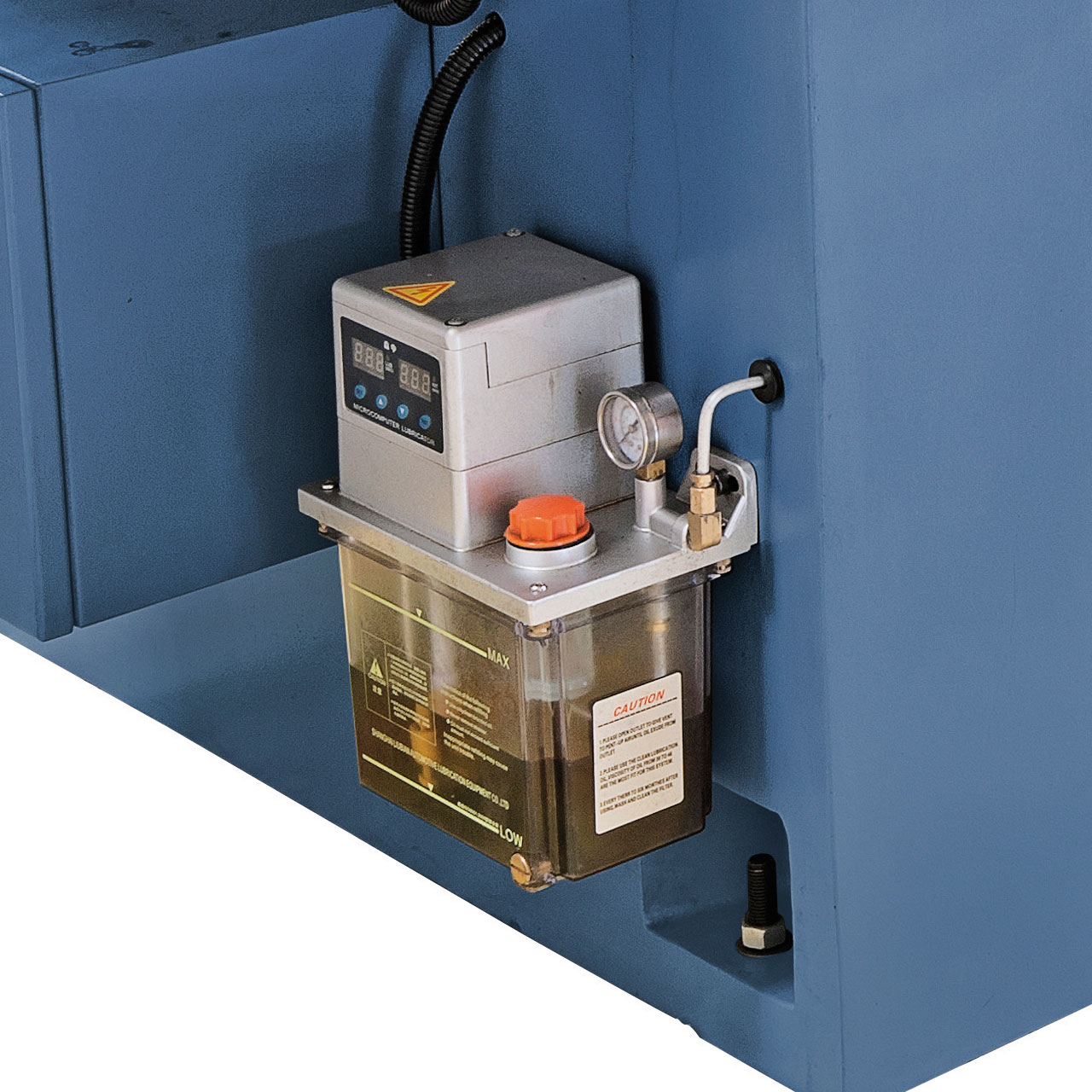

- Zentralschmierung
- Bedienwerkzeug
