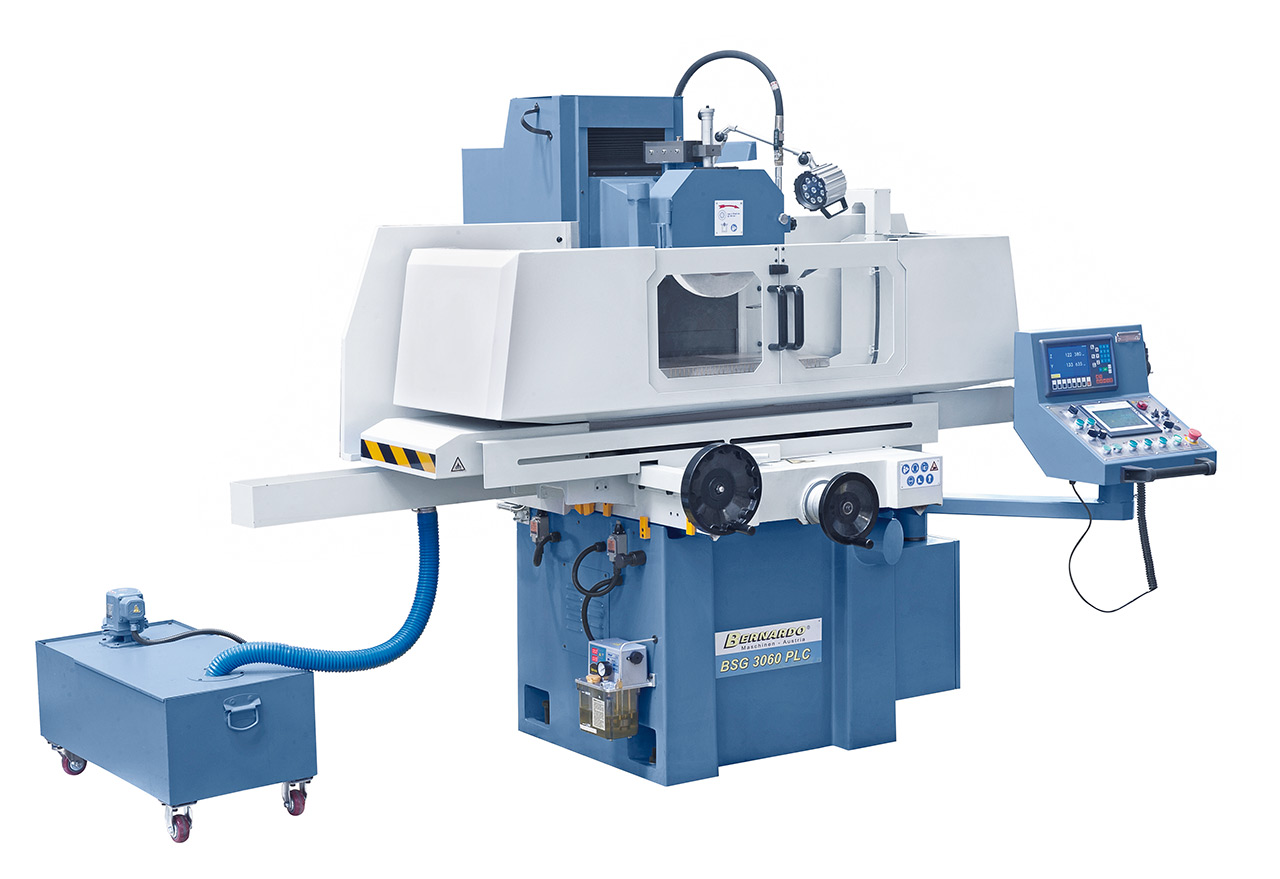

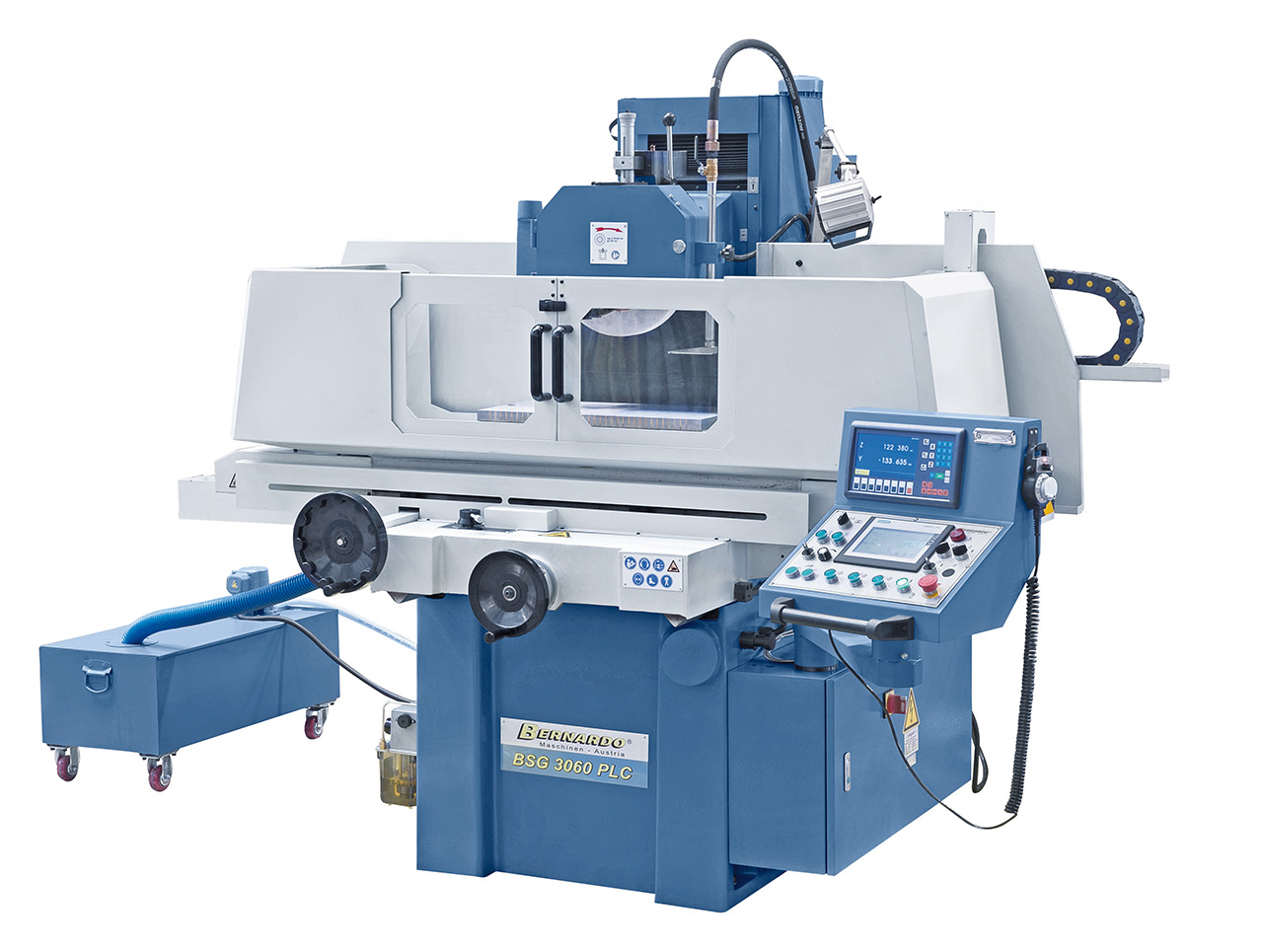

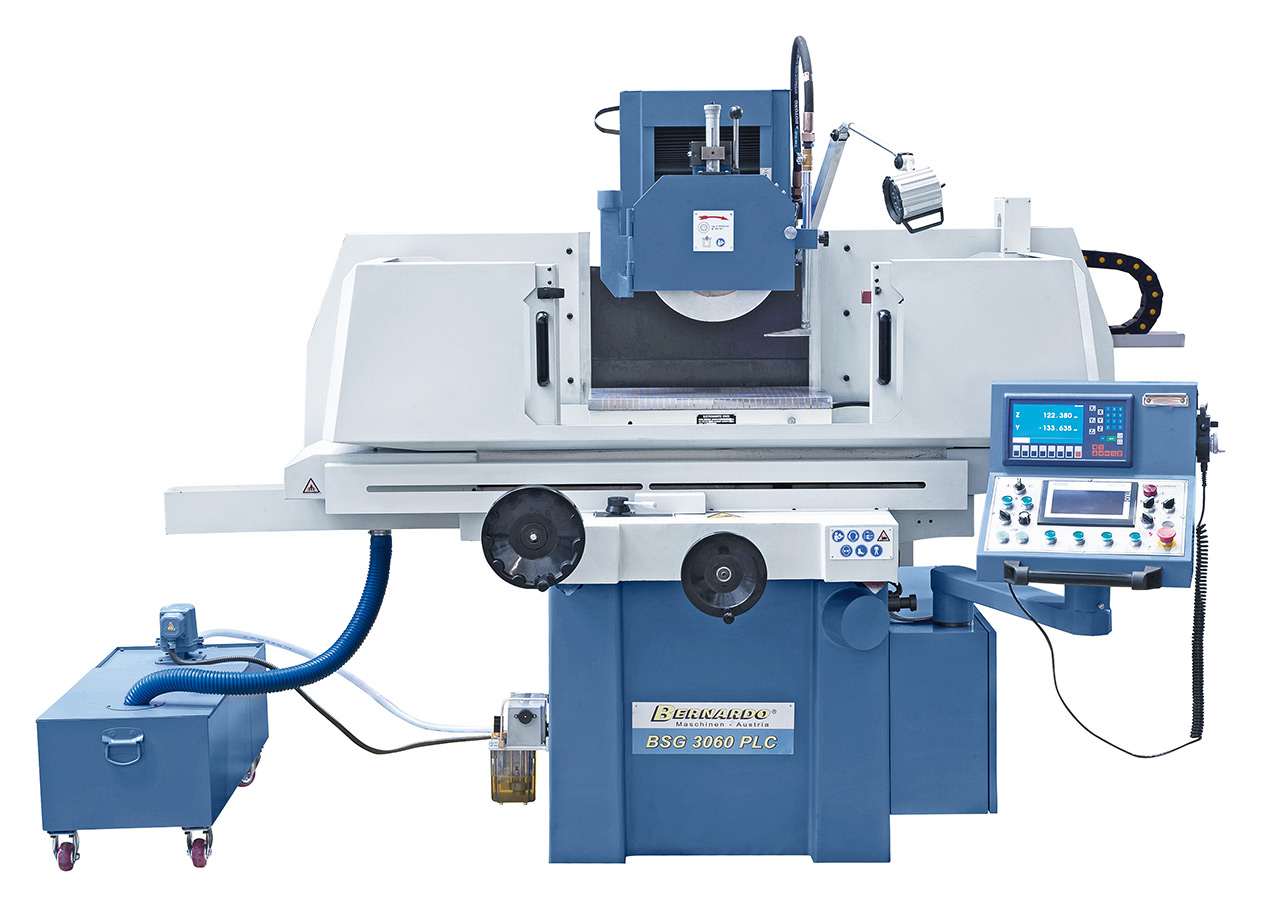

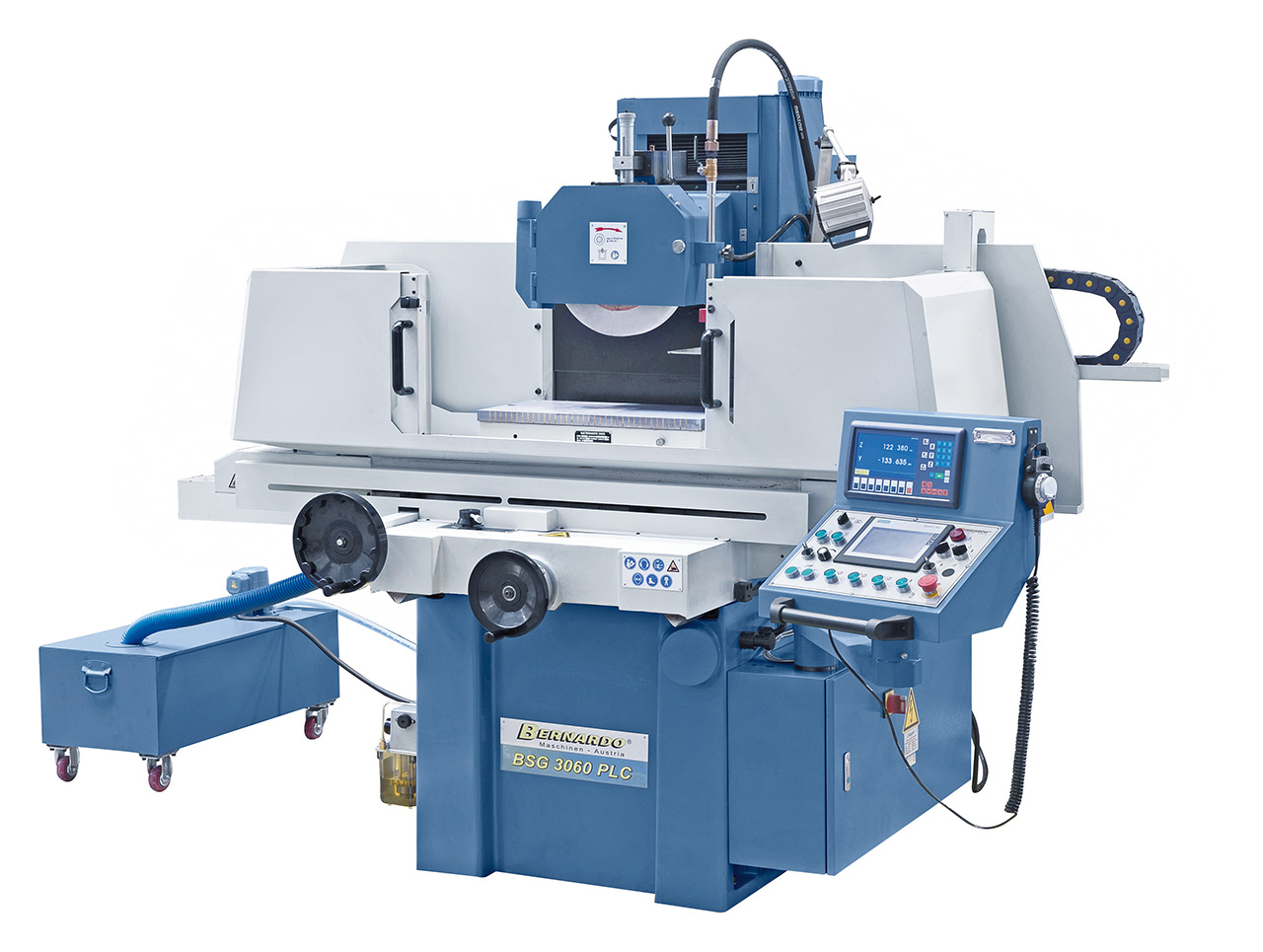

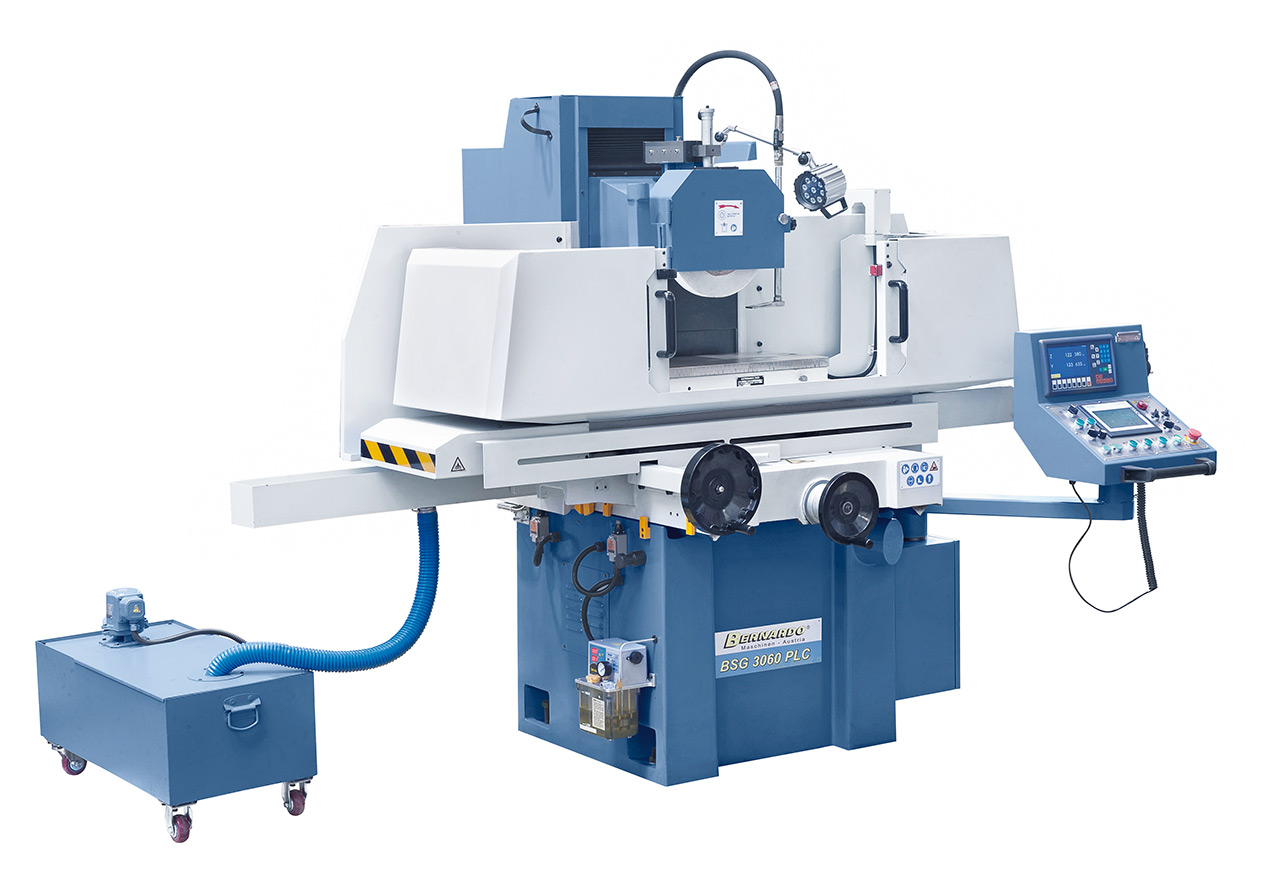

Bernardo Flachschleifmaschinen BSG 3060 PLC

29.654,09 €*

% 31.546,90 €* (6% gespart)

Nicht mehr verfügbar

Produktnummer: 05-1447B-bernardo
Produktinformationen "Bernardo Flachschleifmaschinen BSG 3060 PLC"

Die massiv gebauten Flachschleifmaschinen der BSG-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bieten diese Modelle ein optimales Leistungspaket für den Werkzeug- und Formenbau.

Bernardo Technische Daten

Tischaufspannfläche

305 x 635 mm

T-Nuten Anzahl / Breite

3 / 14 mm

Elektro-Magnetspannplatte

300 x 600 mm

Max. Verfahrweg, längs

765 mm

Max. Verfahrweg, quer

340 mm

Abstand Spindelmitte / Tisch max.

580 mm

Max. Werkstückgewicht*

270 kg

Schleifscheibe

350 x 40 x 127 mm

Tischgeschwindigkeit, hydraulisch

5 - 25 m/min

Querverstellung



Automatische Zustellung, quer

0,5 - 8 mm/Hub

Eilgang, quer

990 mm/min

Zustellung quer pro Handradumdrehung

5 mm/U

Skalenteilung am Handrad

0,02 mm

Vertikalzustellung



Automatische Zustellung, vertikal

0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm

Eilgang, vertikal

480 mm/min

Zustellung vertikal pro Handradumdrehung

2 mm/U

Skalenteilung am Handrad

0,005 mm

Schleifspindelmotor

4,0 kW

Spindeldrehzahl

1450 U/min

Hydraulikpumpenmotor

2,2 kW

Vertikalvorschubmotor

0,5 kW

Länge

2350 mm

Tiefe

2220 mm

Höhe

1910 mm

Gewicht ca.

2375 kg

* mit Magnetspannplatte



Bernardo Funktionen

  • Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
  • Tischlängsführung V-Flach, Tischquerführung Doppel-V
  • Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel

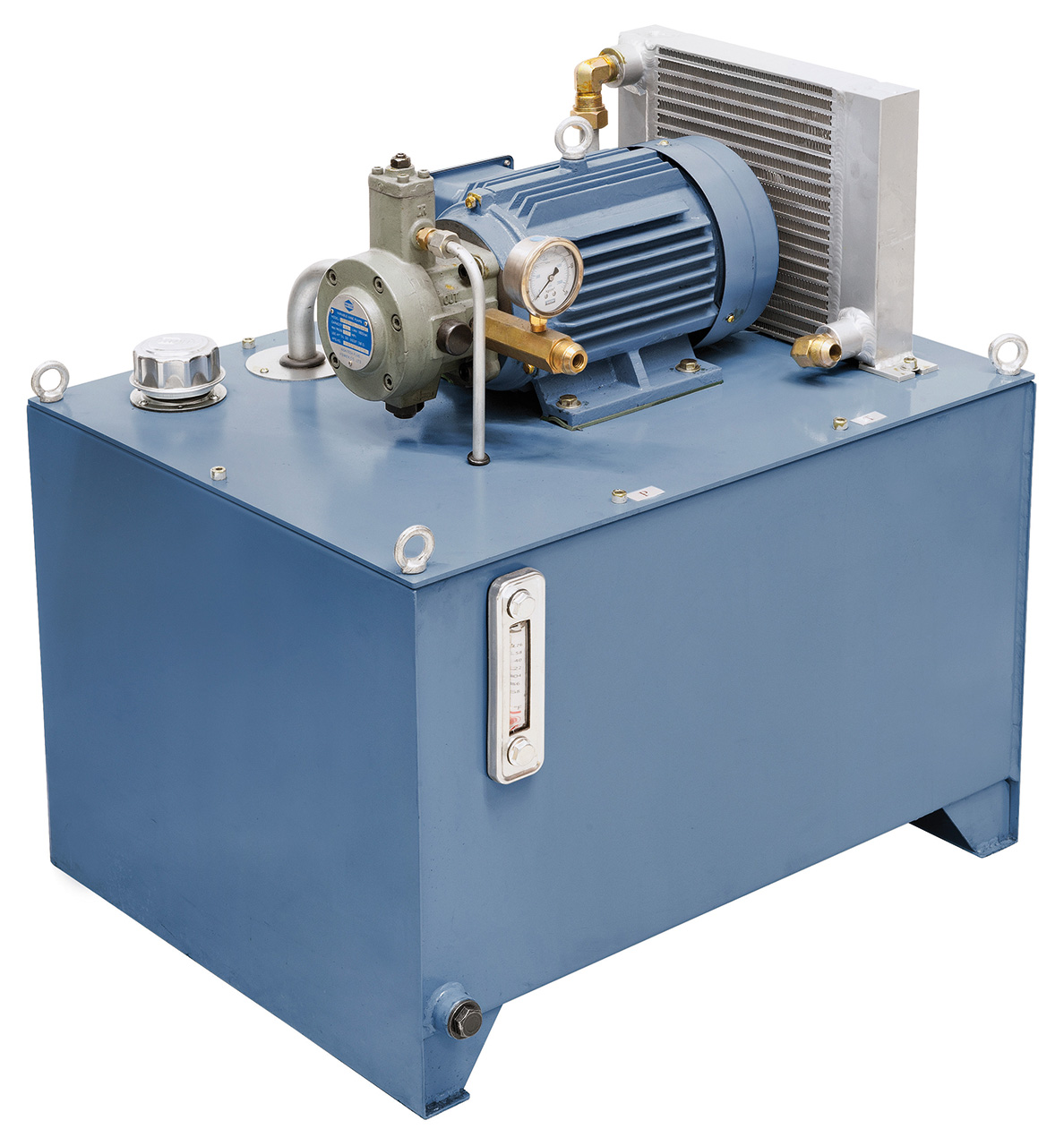

  • Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
  • Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen

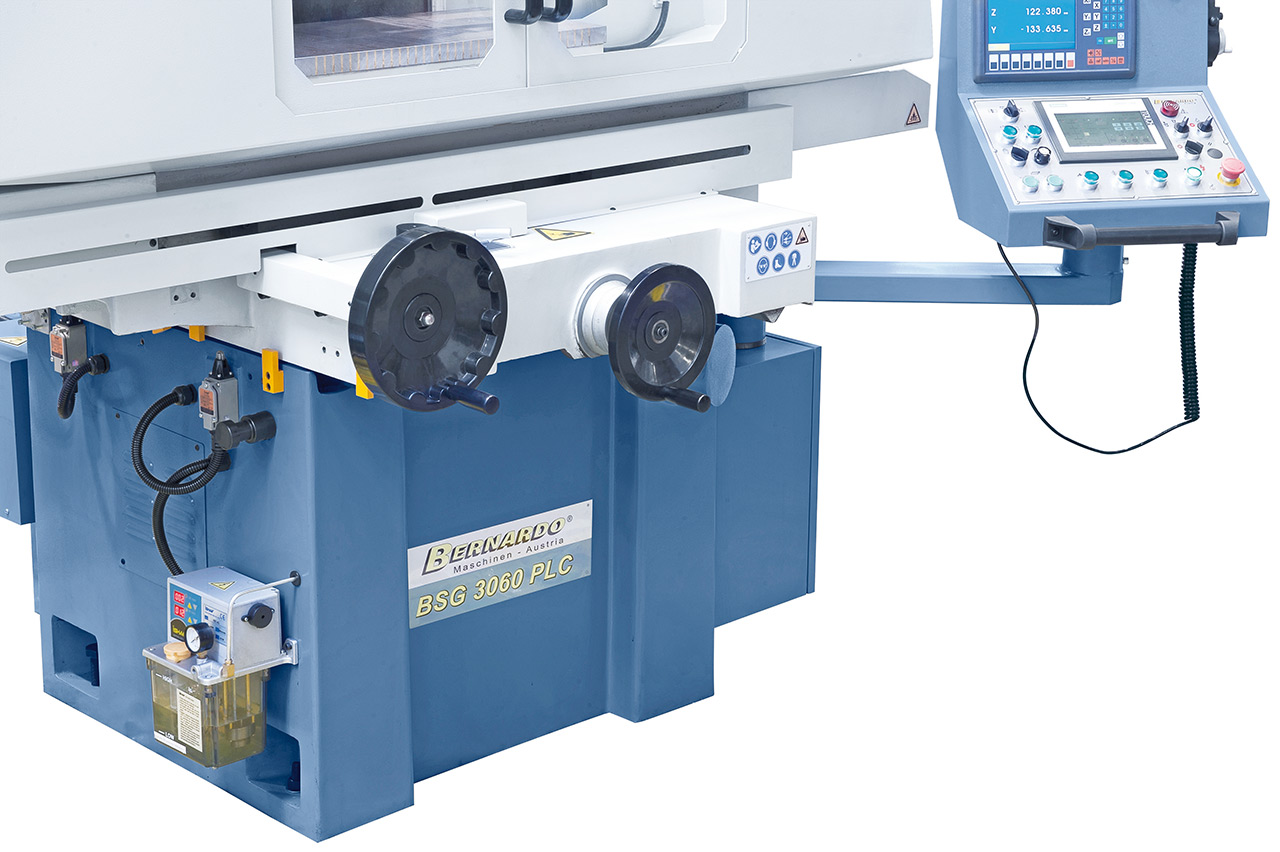

  • Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
  • Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
  • Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
  • Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen

Bernardo Lieferumgang

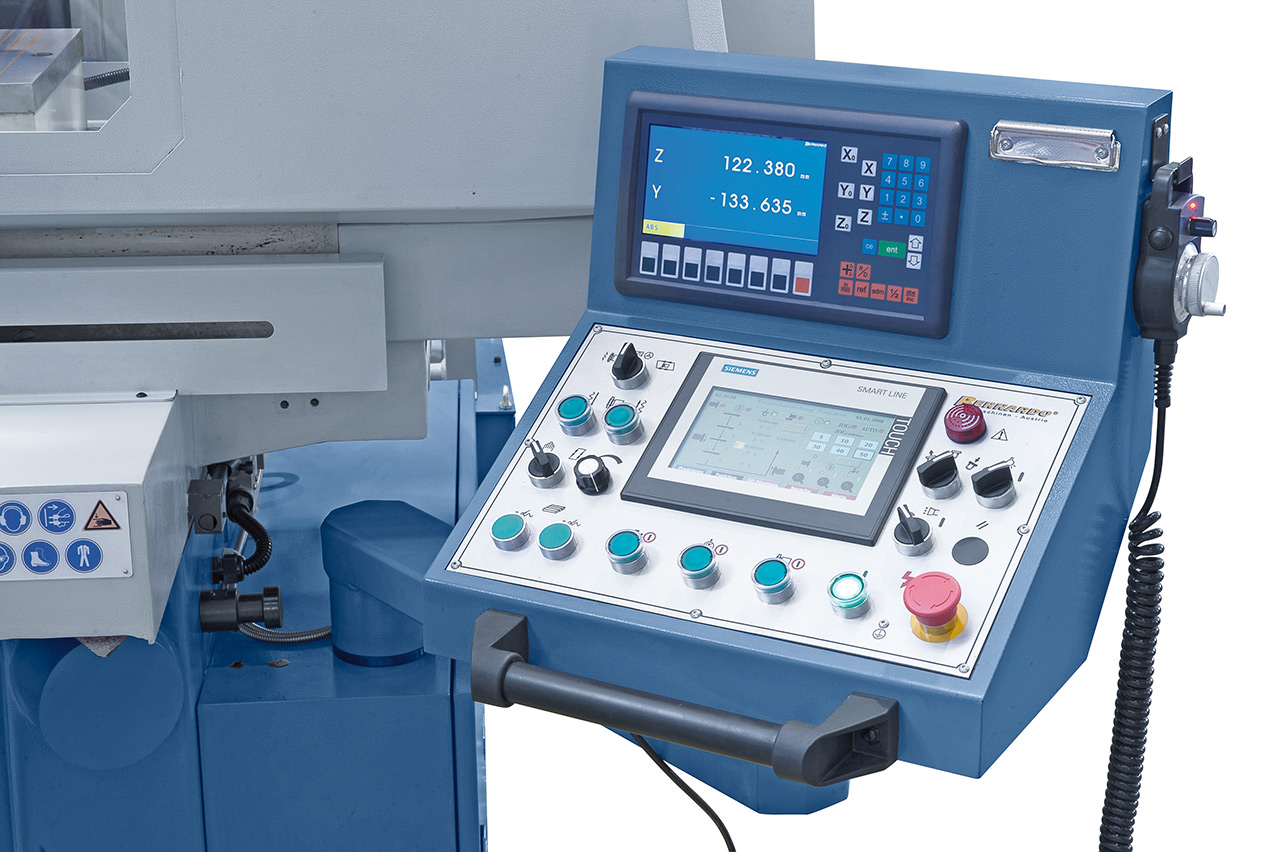

  • 2-Achs-Digitalanzeige ES-12 H mit LCD-Display

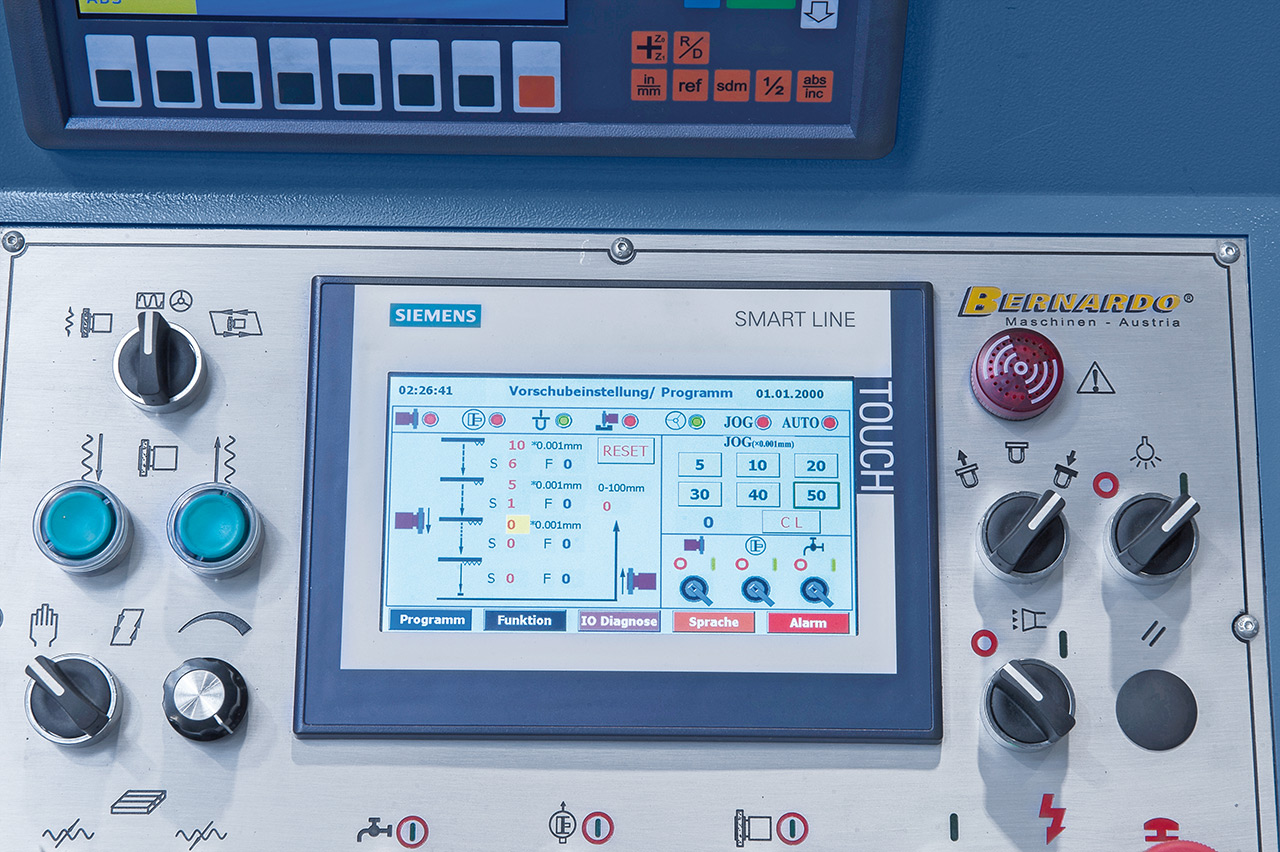

  • Siemens SMART-Paneel IE V3 mit Touch-Bedienung
  • Elektronisches Handrad

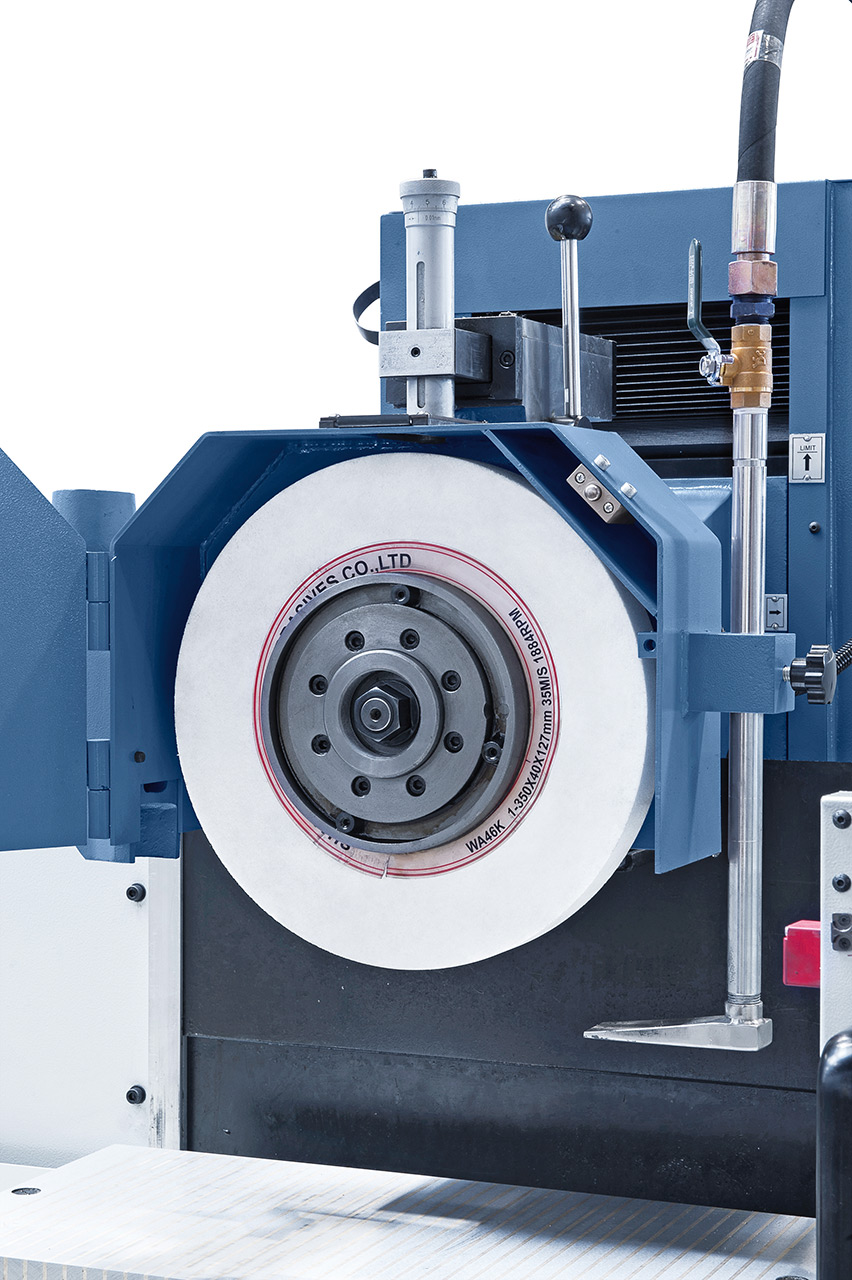

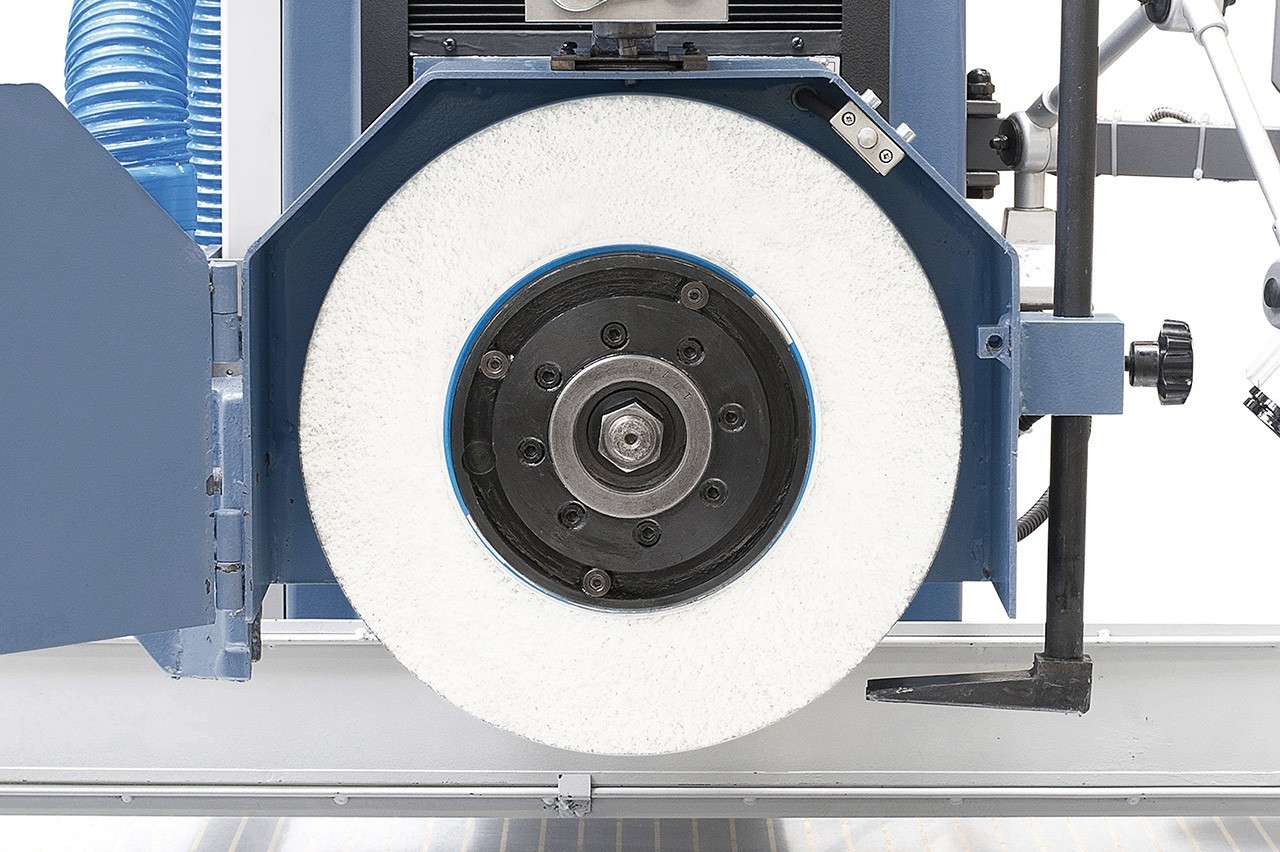

  • Schleifscheibe
  • Scheibenflansch
  • LED-Arbeitsleuchte
  • Magnetspannplatte
  • Auswuchtstand
  • Auswuchtwelle
  • Schutzabdeckungen

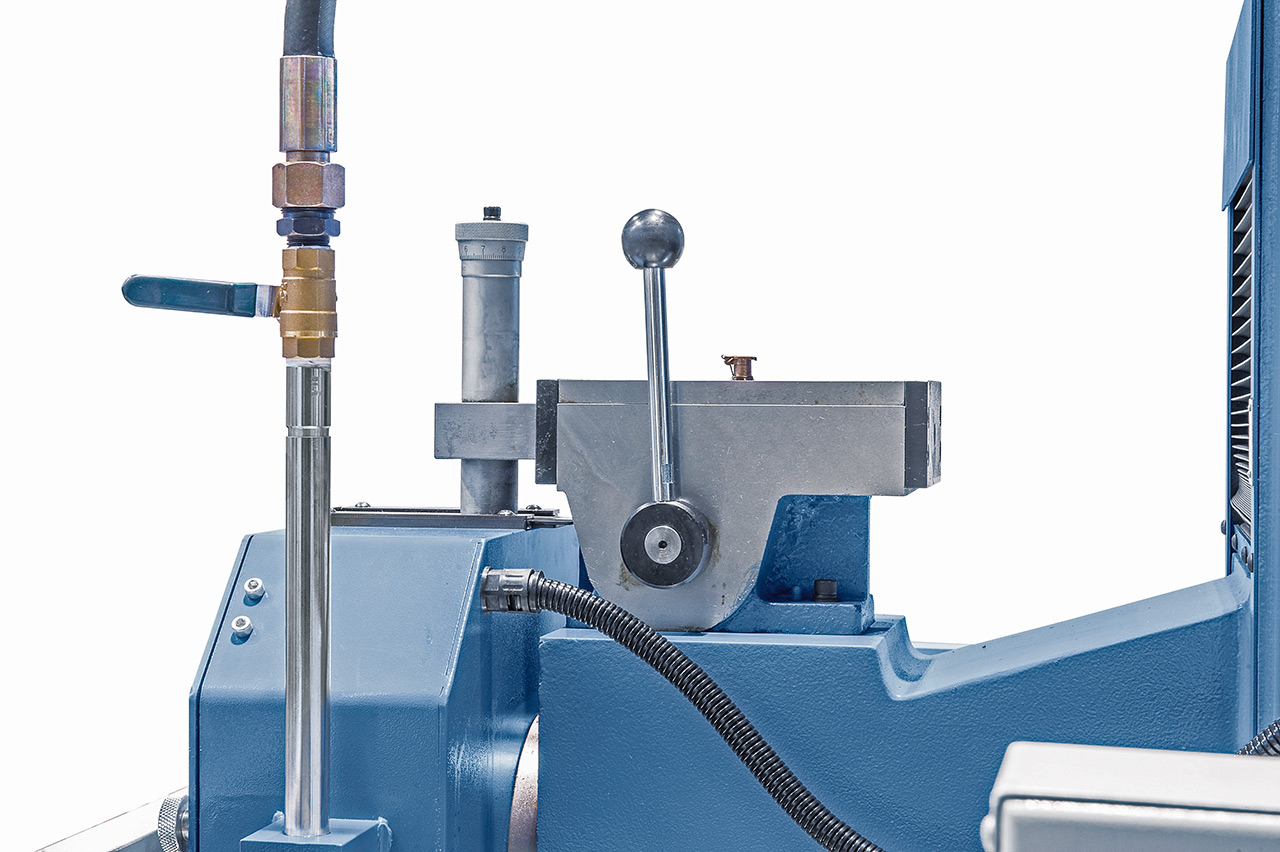

  • Parallelabziehvorrichtung

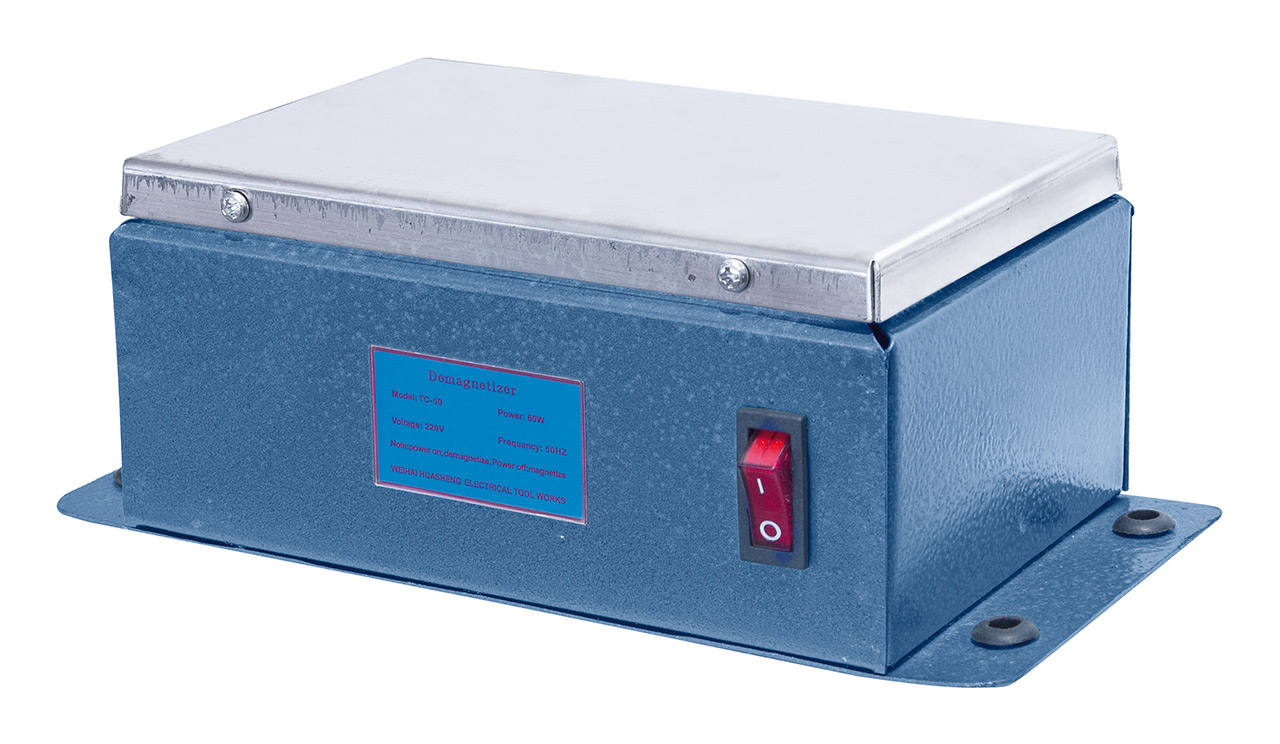

  • Entmagnetisierungseinrichtung
  • Kühlmitteleinrichtung
  • Abziehdiamant
  • Maschinenschuhe
  • Zentralschmierung
  • Bedienwerkzeug
