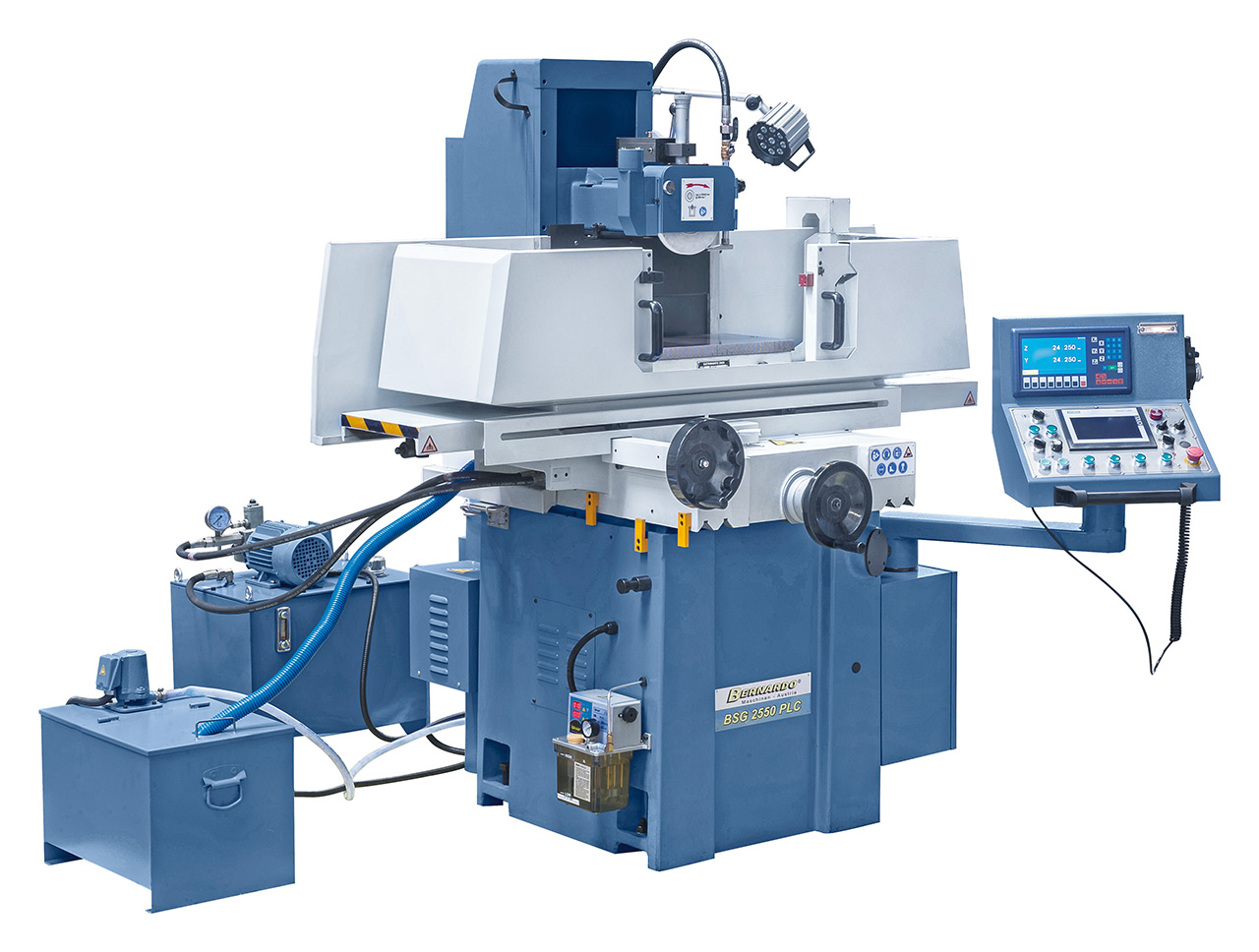

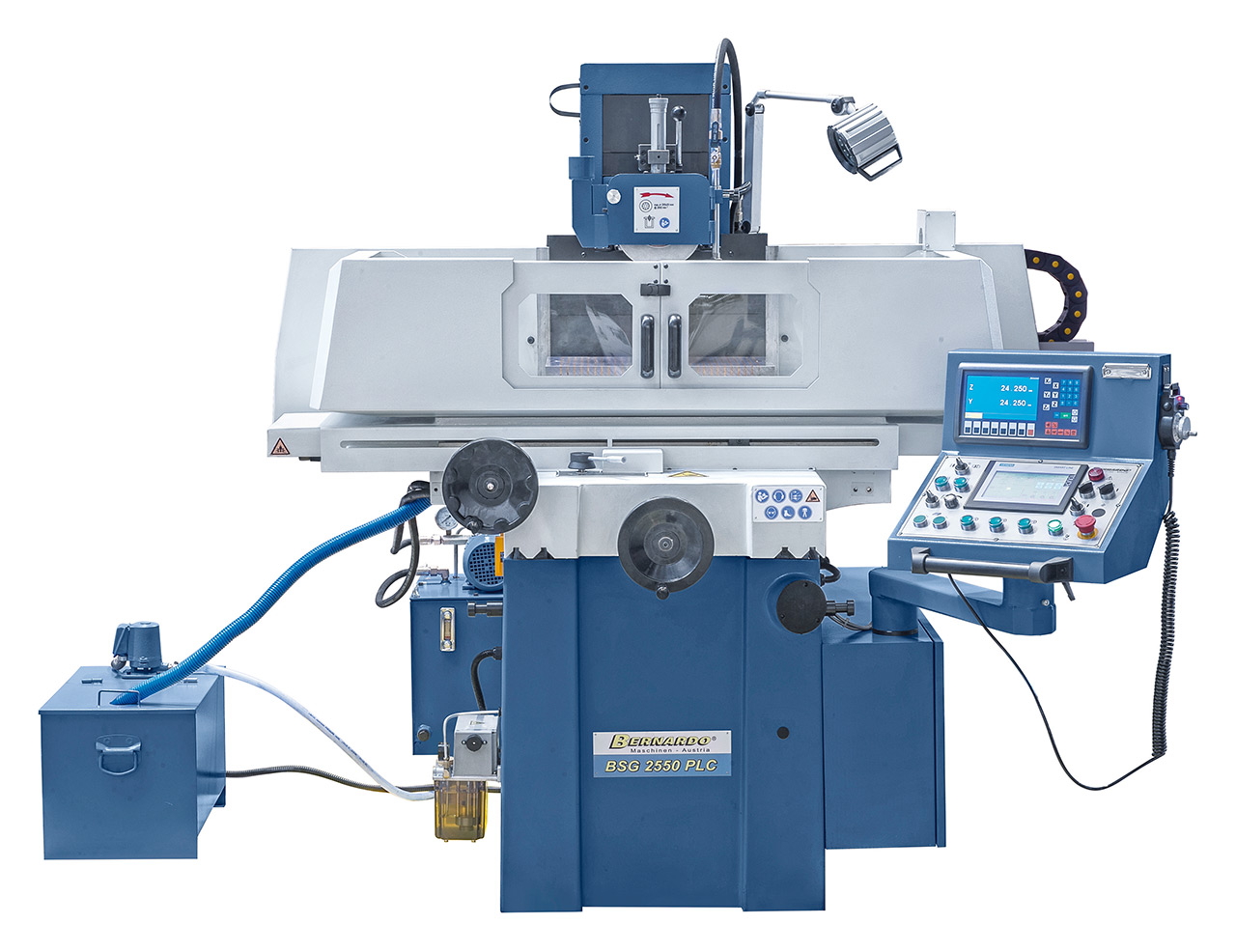

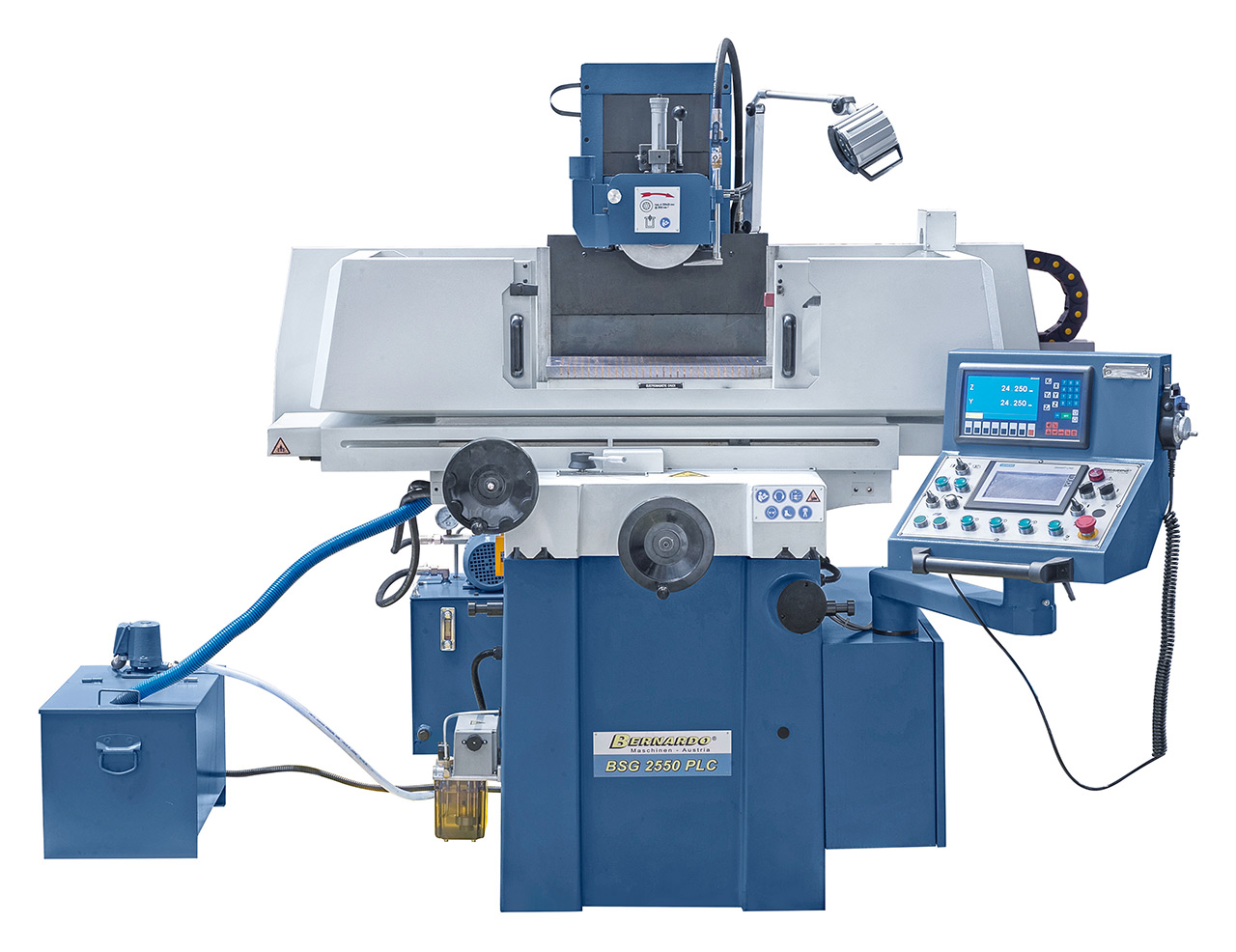

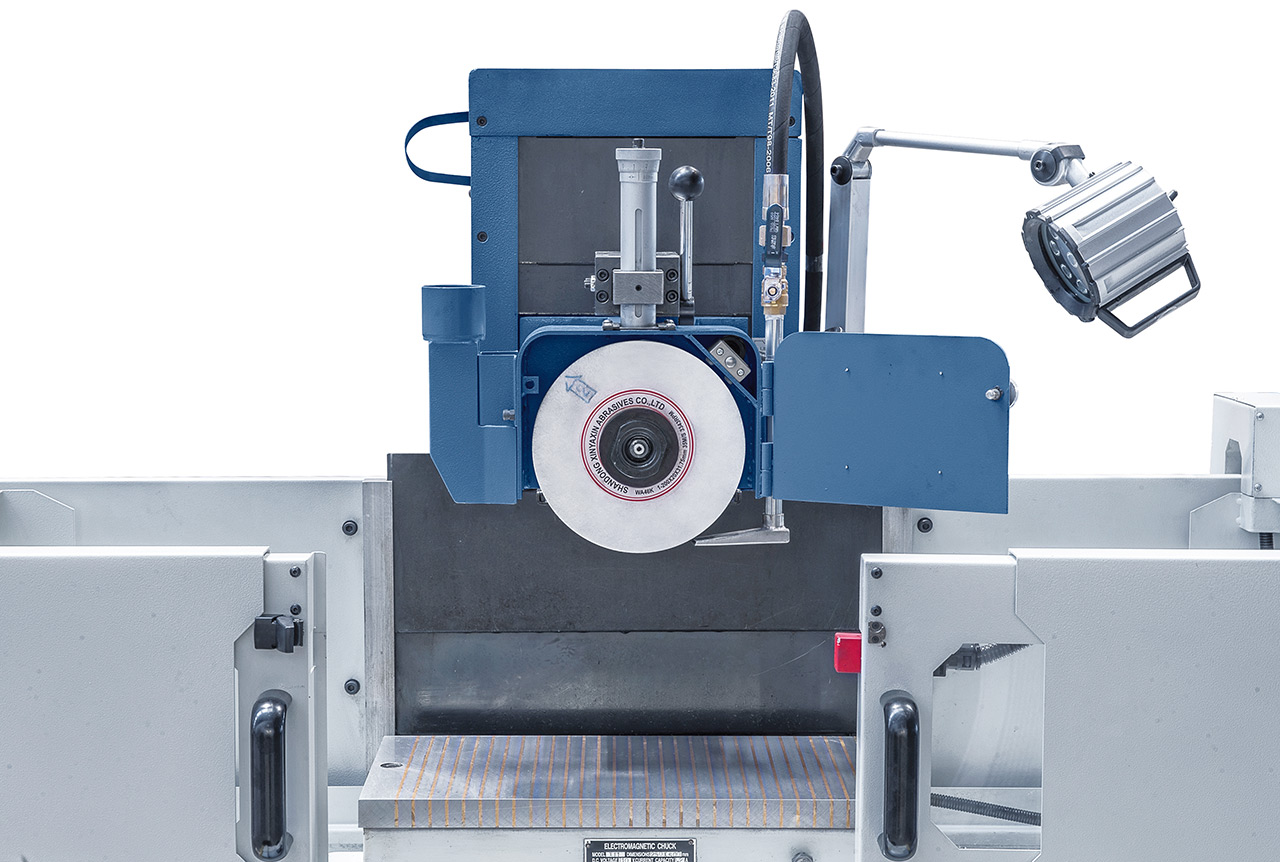

Bernardo Flachschleifmaschinen BSG 2550 PLC
26.756,91 €*
% 28.464,80 €* (6% gespart)
Sofort verfügbar, Lieferzeit: 3-8 Tage
Aktueller Hinweis:
Wir machen Betriebsurlaub vom 20.12.24 – 06.01.25. In dieser Zeit werden keine Waren ausgeliefert - wir bitten um Ihr Verständnis. Letzter Versandtag in 2024 ist der 19.12. - ab dem 07.01. werden Ihre Bestellungen dann wieder wie angegeben bearbeitet und verschickt!
Produktinformationen "Bernardo Flachschleifmaschinen BSG 2550 PLC"
Die massiv gebauten Flachschleifmaschinen der BSG-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bieten diese Modelle ein optimales Leistungspaket für den Werkzeug- und Formenbau.
Bernardo Technische Daten
|
Tischaufspannfläche |
250 x 510 mm |
|
T-Nuten Anzahl / Breite |
1 / 14 mm |
|
Elektro-Magnetspannplatte |
250 x 500 mm |
|
Max. Verfahrweg, längs |
560 mm |
|
Max. Verfahrweg, quer |
275 mm |
|
Abstand Spindelmitte / Tisch max. |
450 mm |
|
Max. Werkstückgewicht* |
180 kg |
|
Schleifscheibe |
200 x 20 x 31,75 mm |
|
Tischgeschwindigkeit, hydraulisch |
5 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 - 8 mm/Hub |
|
Eilgang, quer |
990 mm/min |
|
Zustellung quer pro Handradumdrehung |
4 mm/U |
|
Skalenteilung am Handrad |
0,02 mm |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
|
Eilgang, vertikal |
480 mm/min |
|
Zustellung vertikal pro Handradumdrehung |
2 mm/U |
|
Skalenteilung am Handrad |
0,005 mm |
|
Schleifspindelmotor |
2,2 kW |
|
Spindeldrehzahl |
2850 U/min |
|
Hydraulikpumpenmotor |
0,75 kW |
|
Vertikalvorschubmotor |
0,5 kW |
|
Länge |
1900 mm |
|
Tiefe |
2050 mm |
|
Höhe |
1840 mm |
|
Gewicht ca. |
1750 kg |
|
* mit Magnetspannplatte |
Bernardo Funktionen
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor

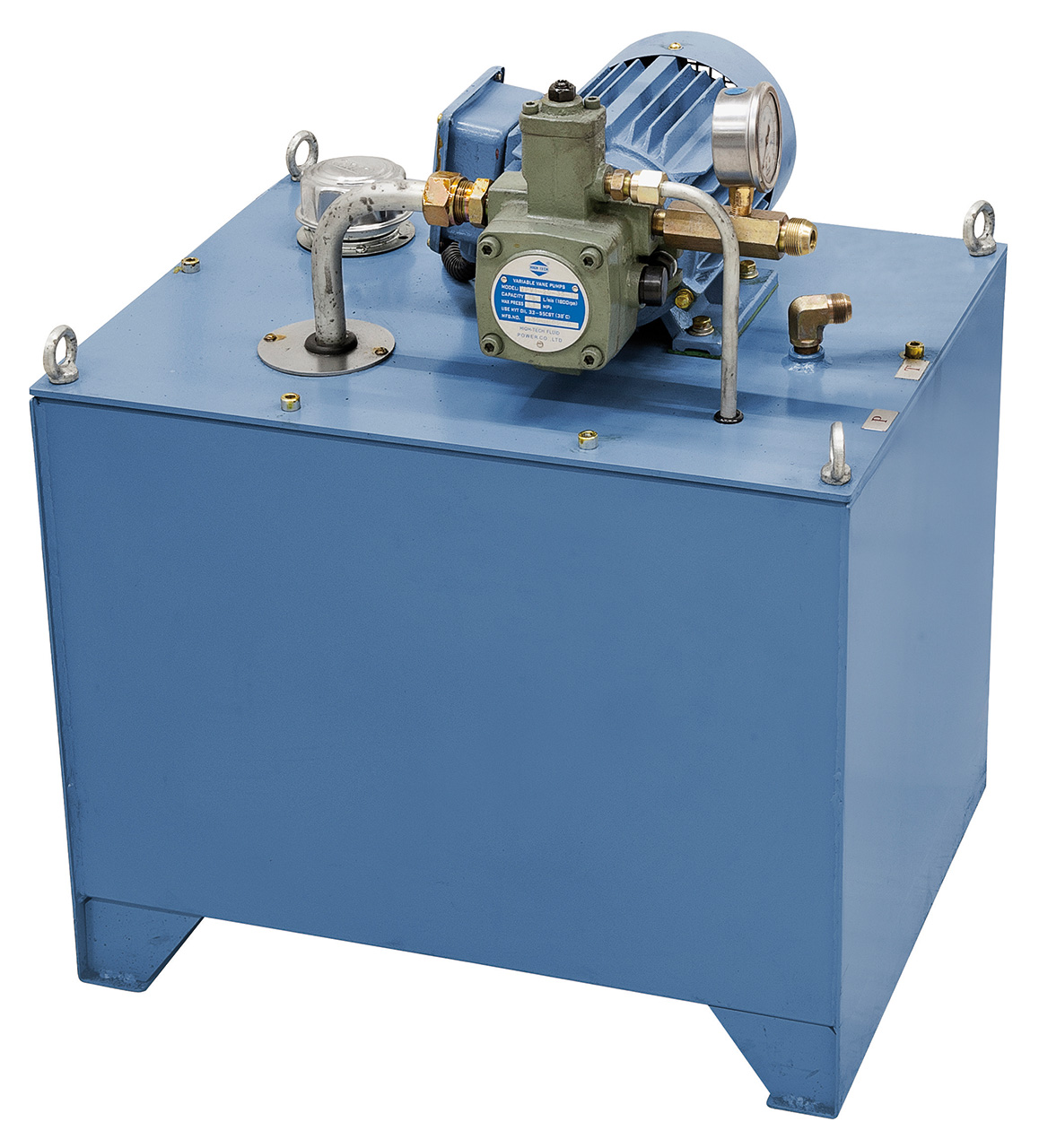

- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Bernardo Lieferumgang

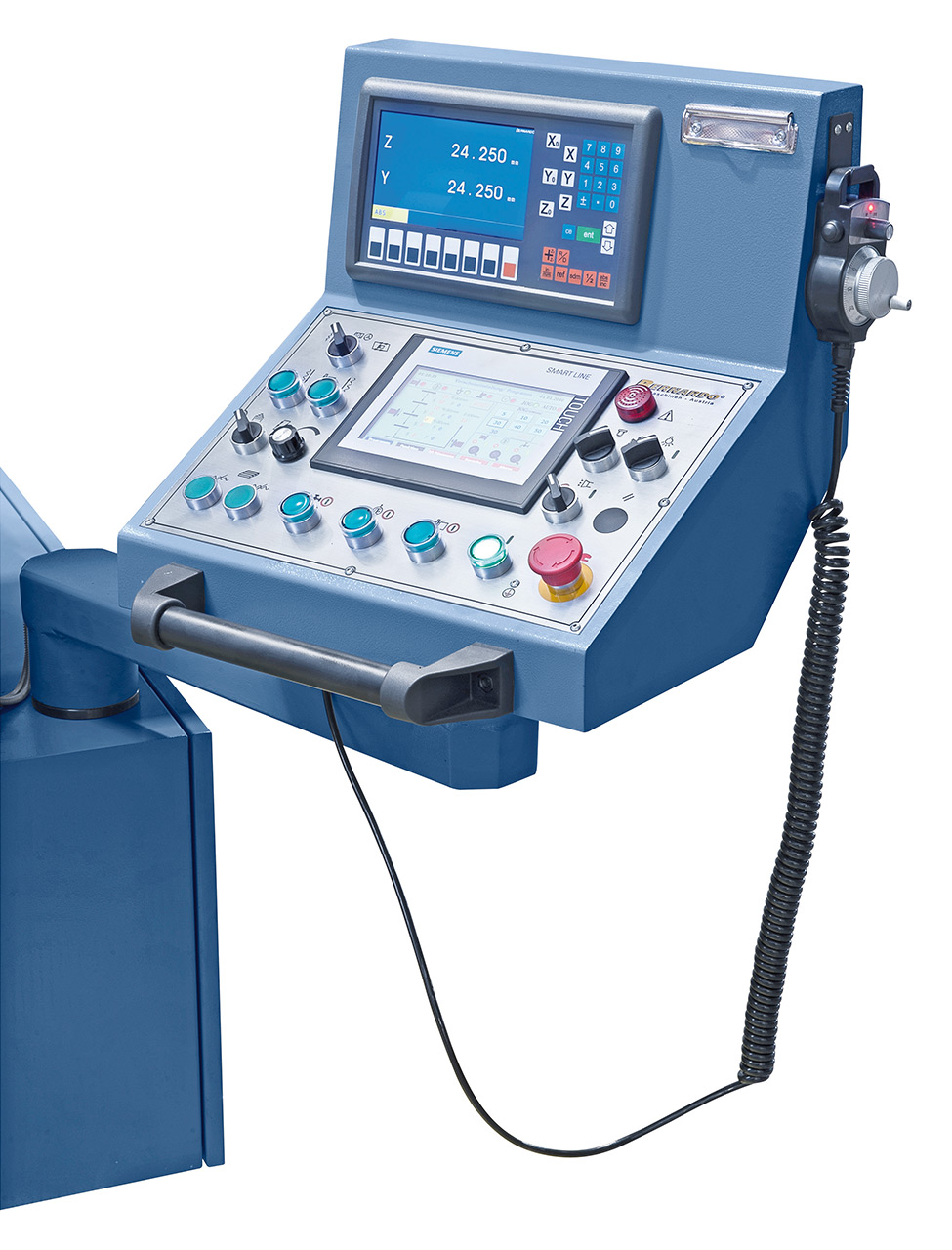

- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung

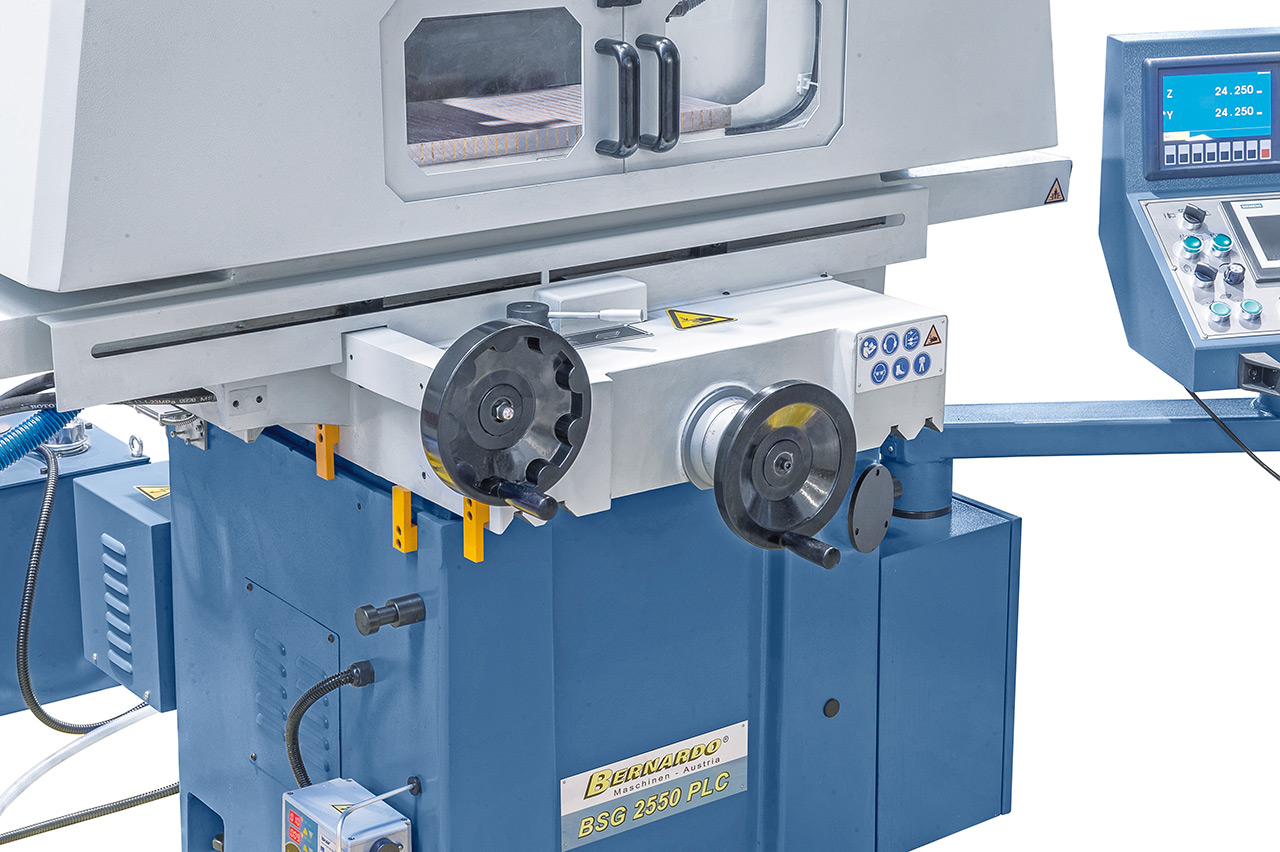

- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen

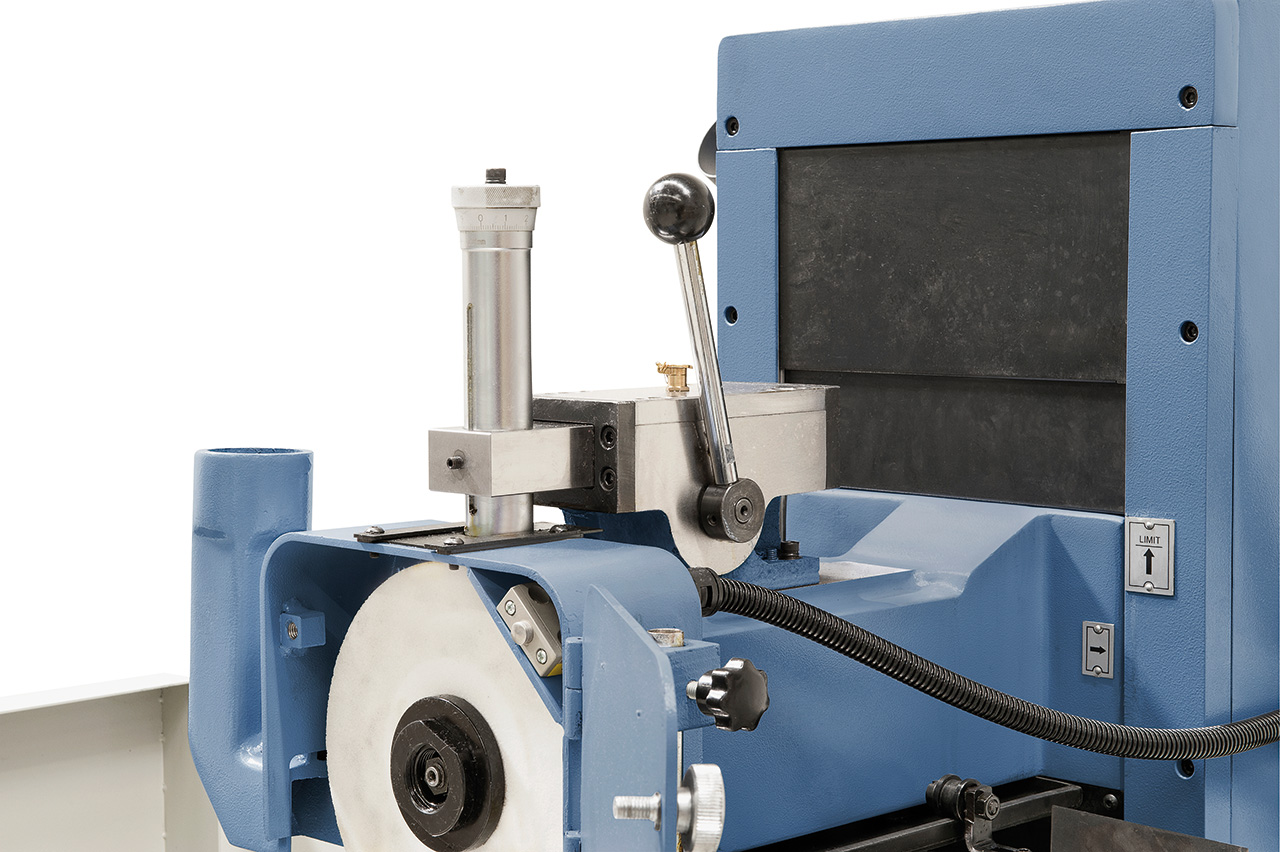

- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe

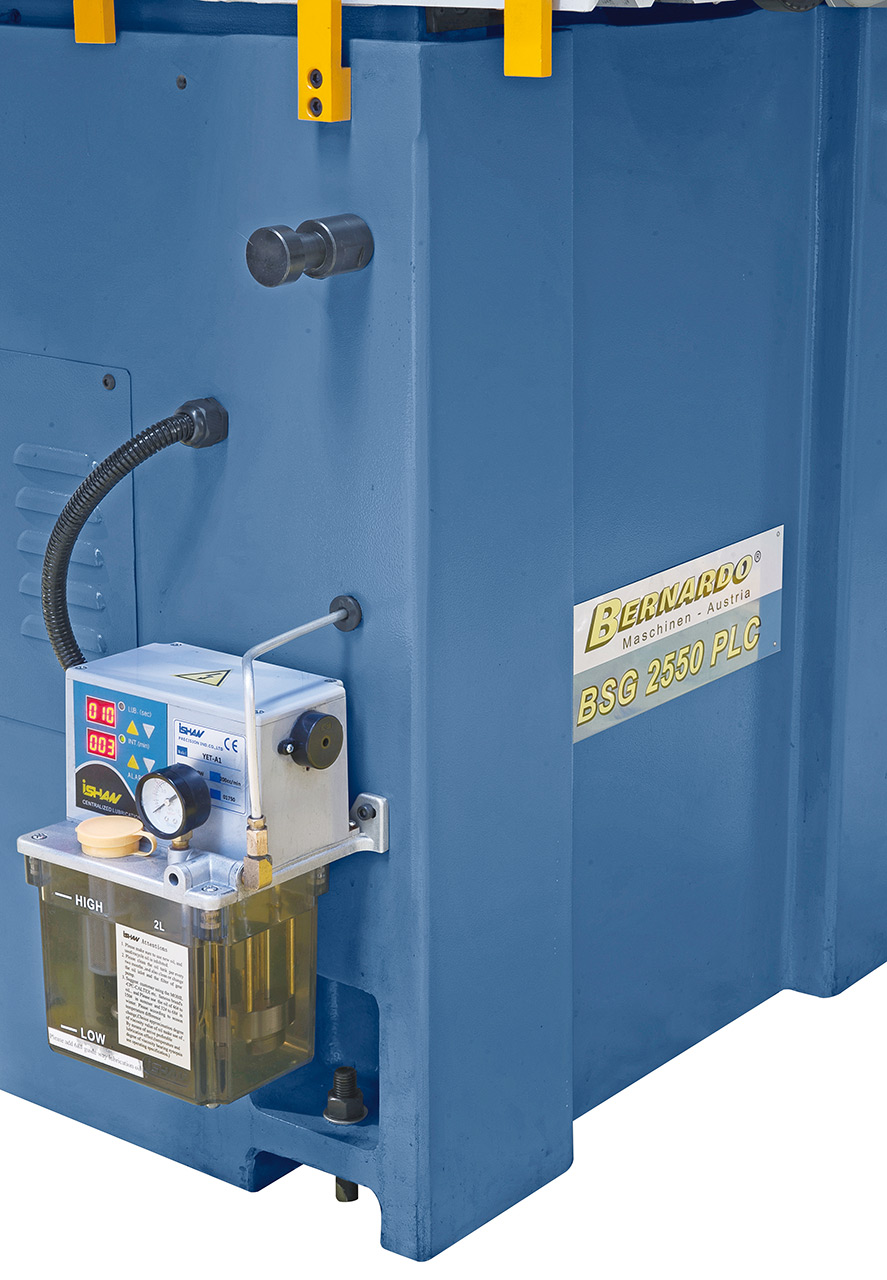

- Zentralschmierung
- Bedienwerkzeug
