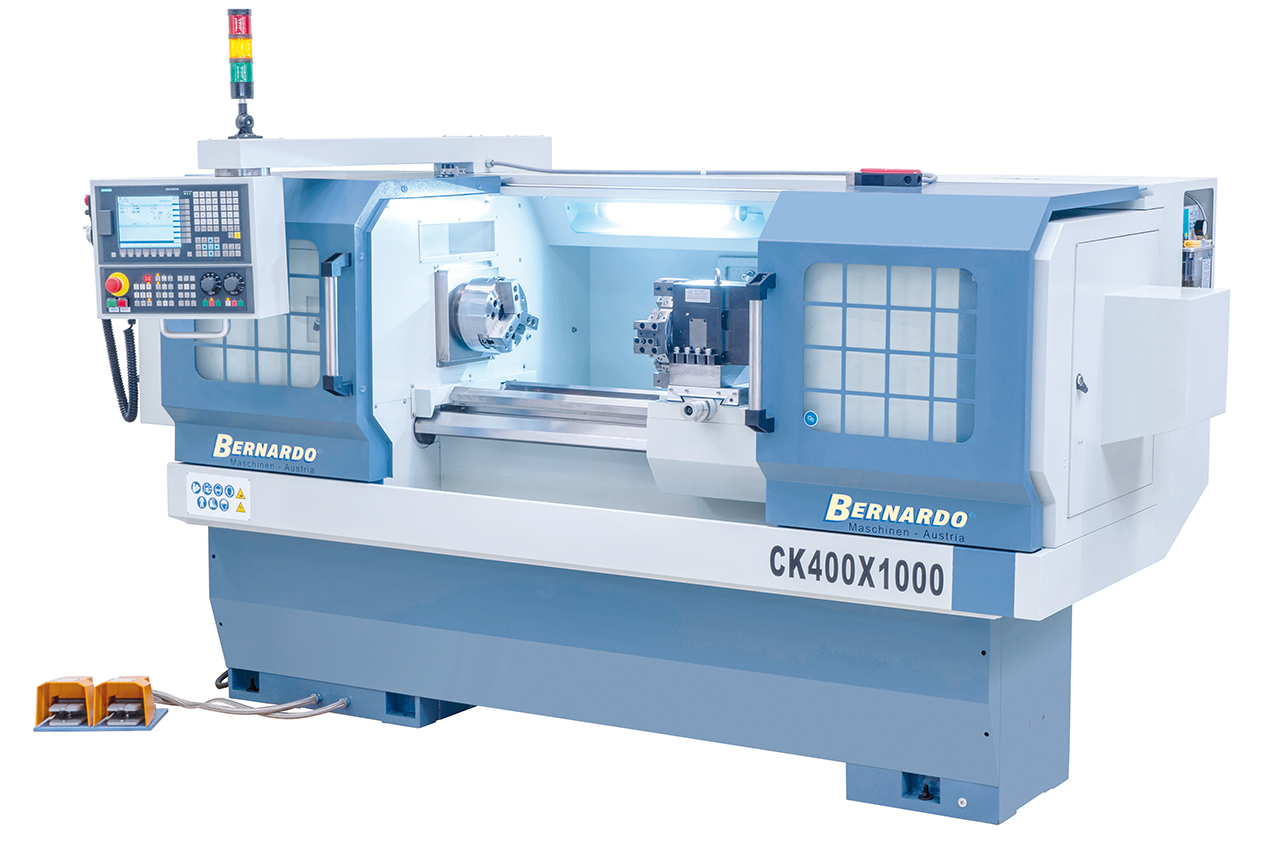

Bernardo CNC-Drehmaschinen CK 400 x 750

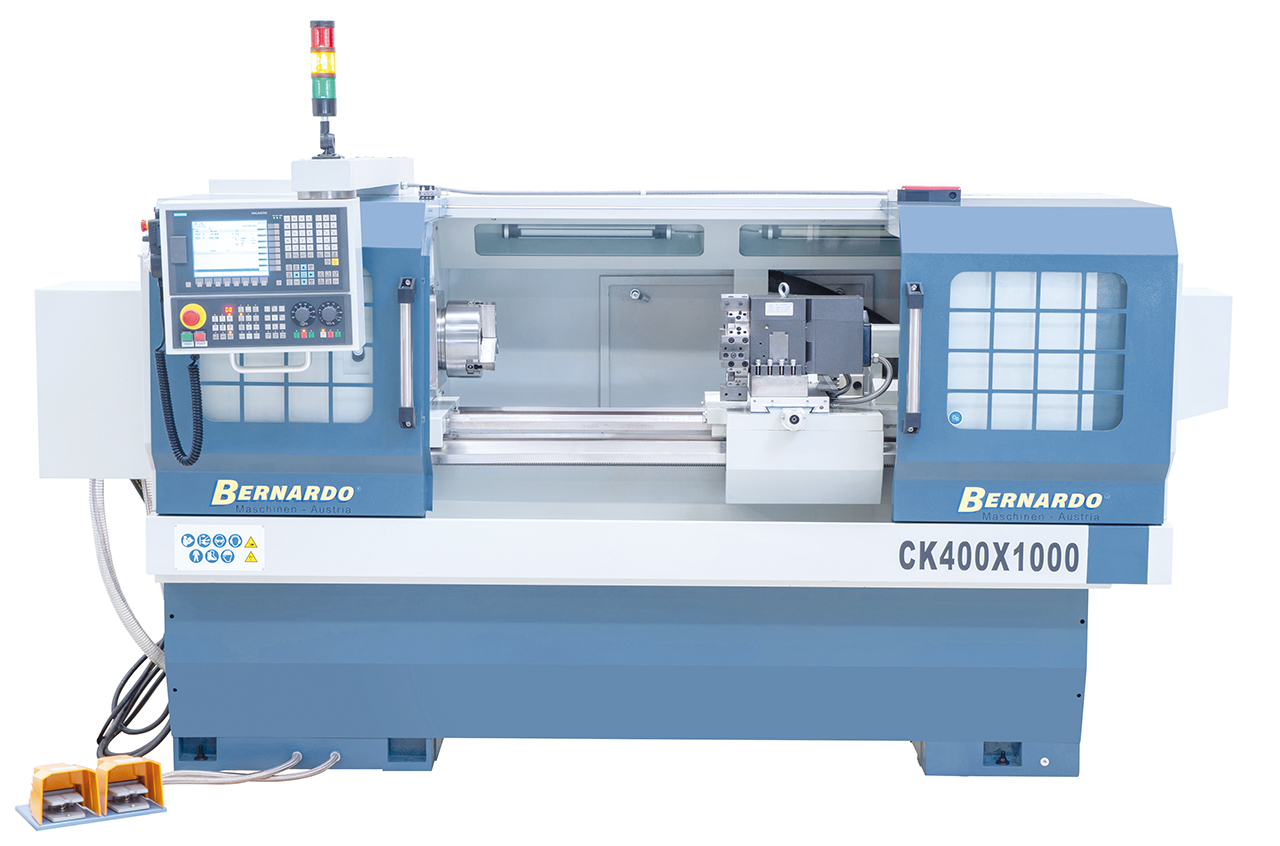

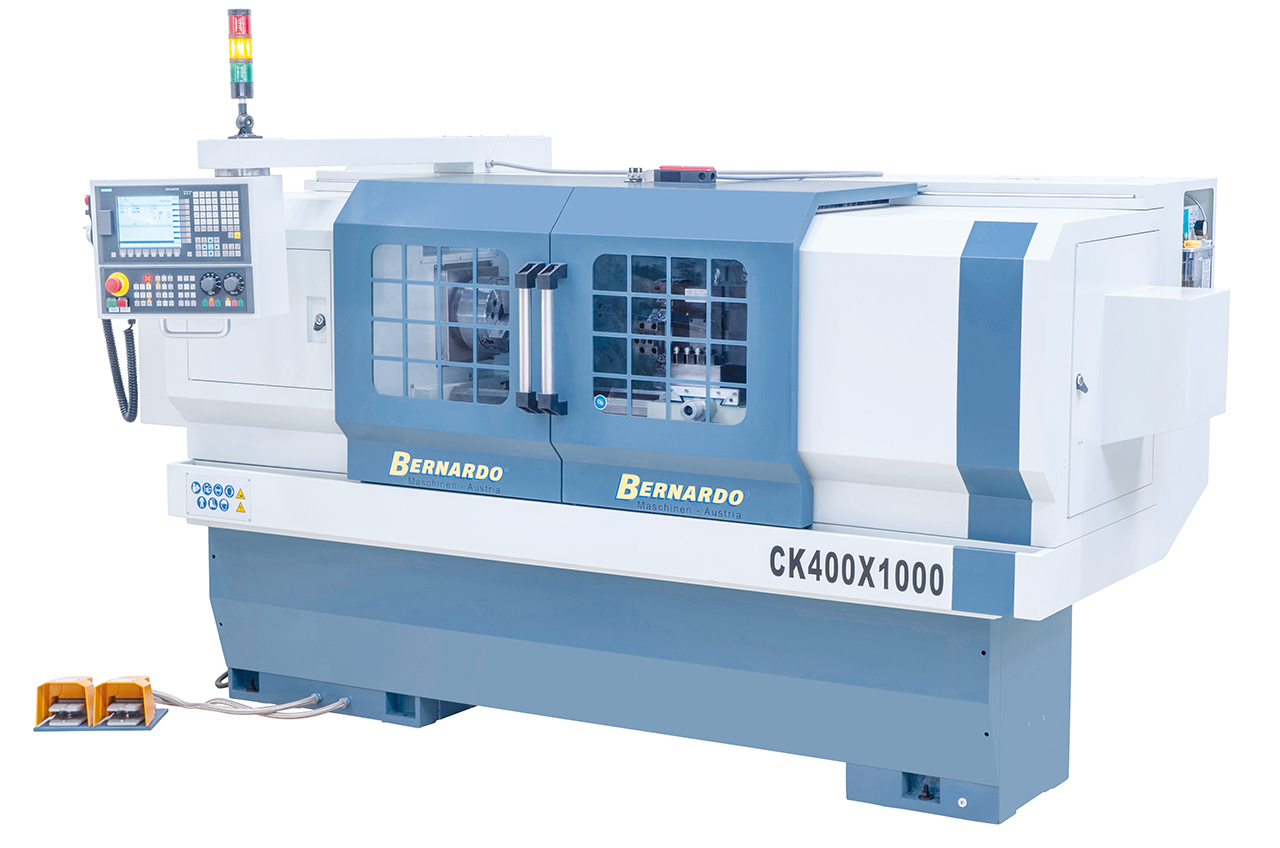

Abbildung von CK 400 x 1000

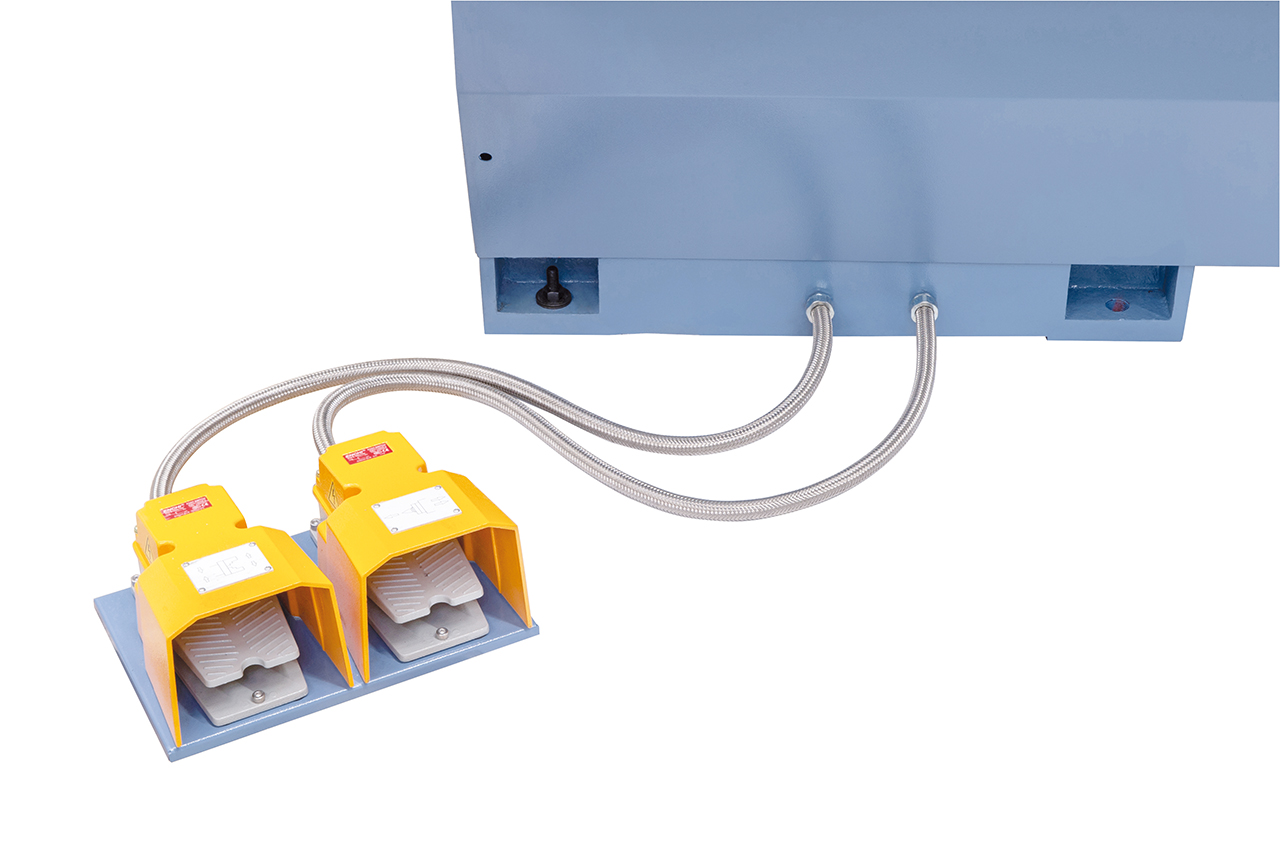

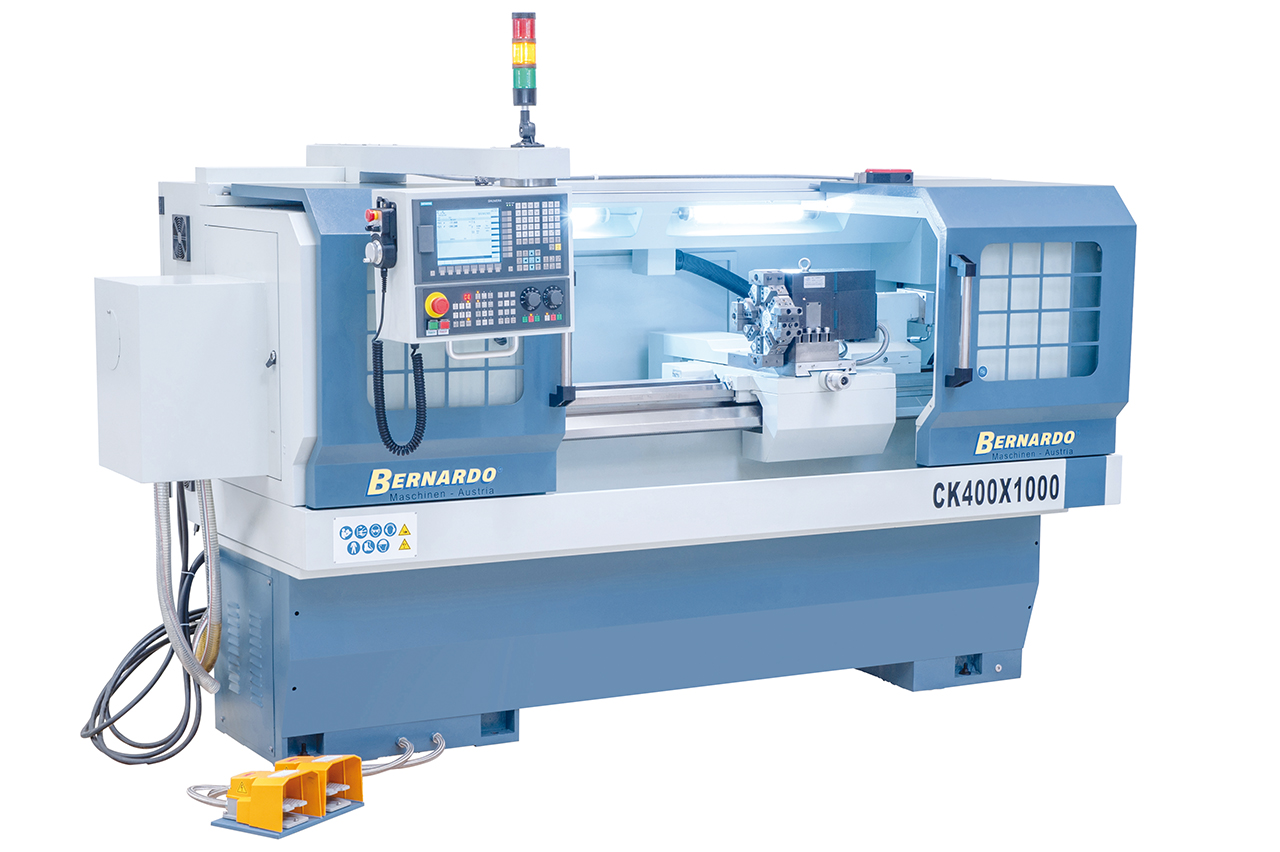

Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole.
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750

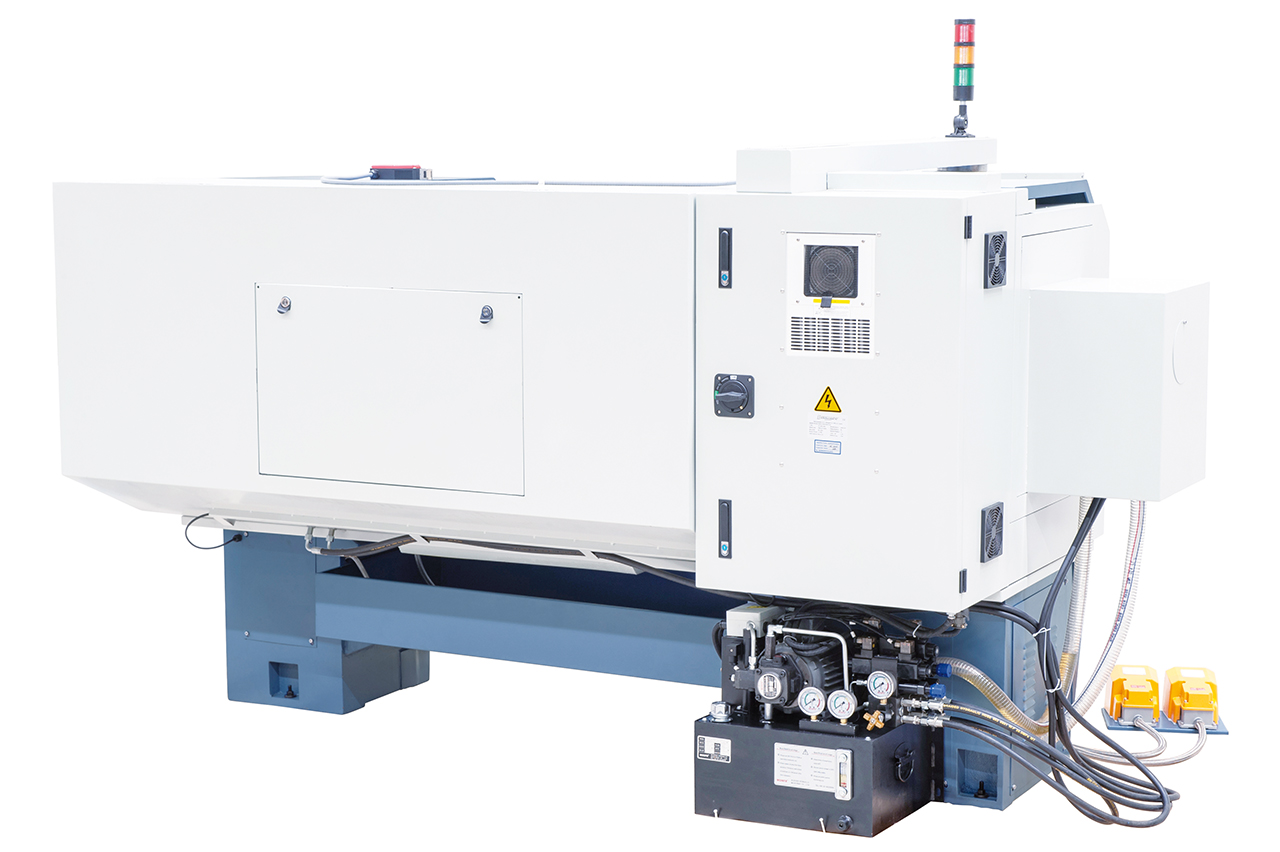

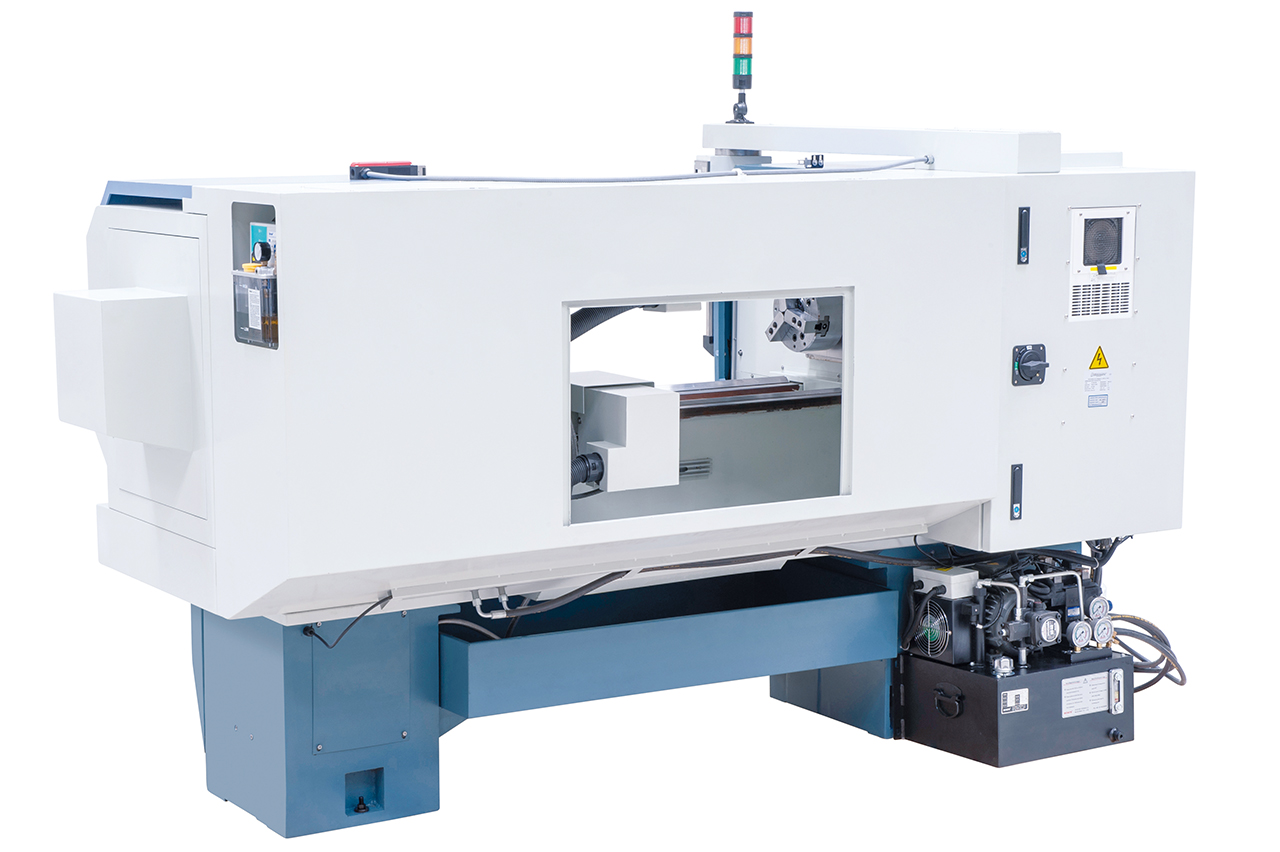

Abbildung von CK 400 x 1000

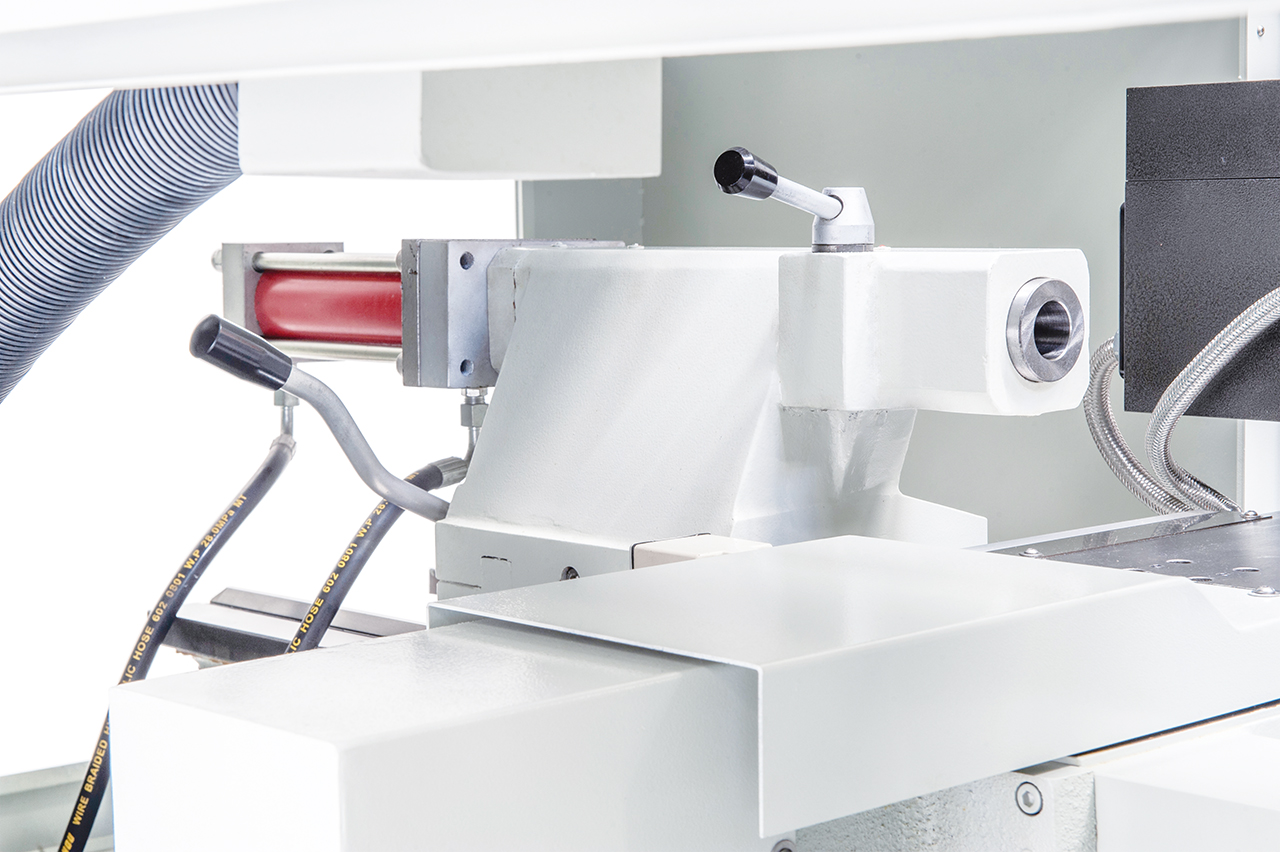

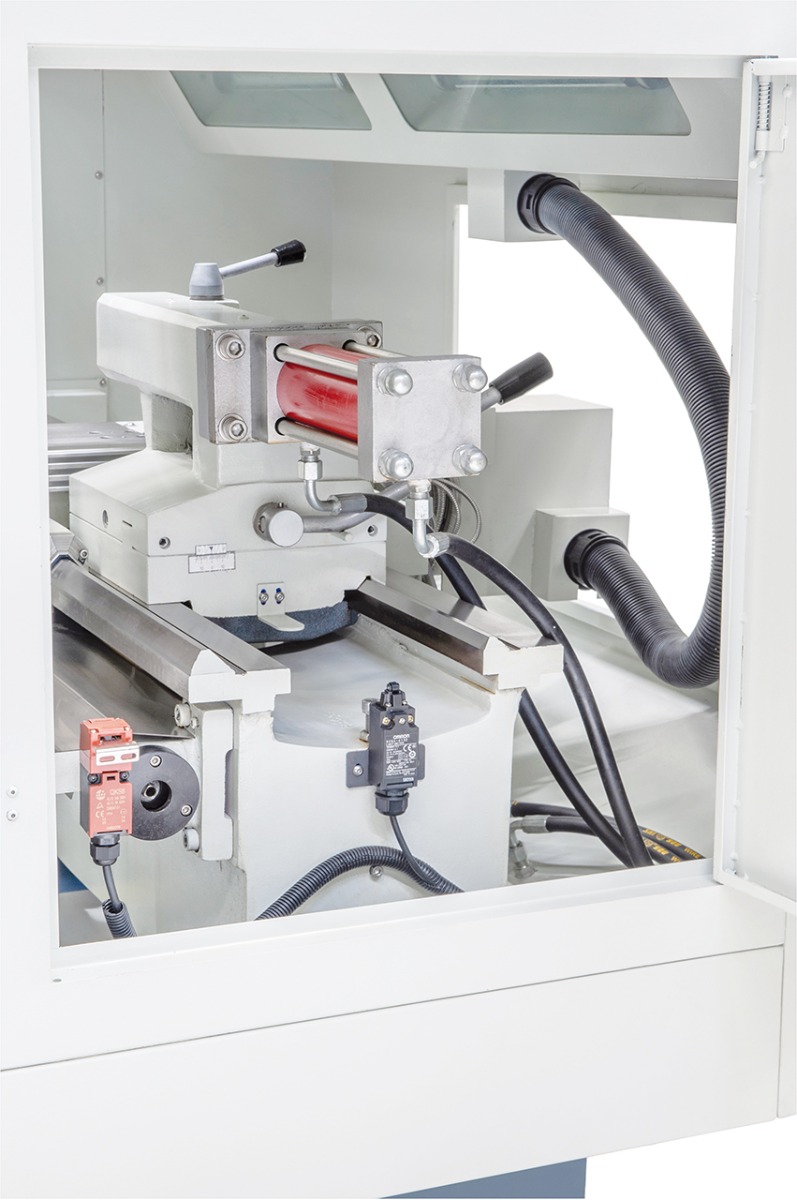

Hydraulische Verstellung der Reitstockpinole serienmäßig.

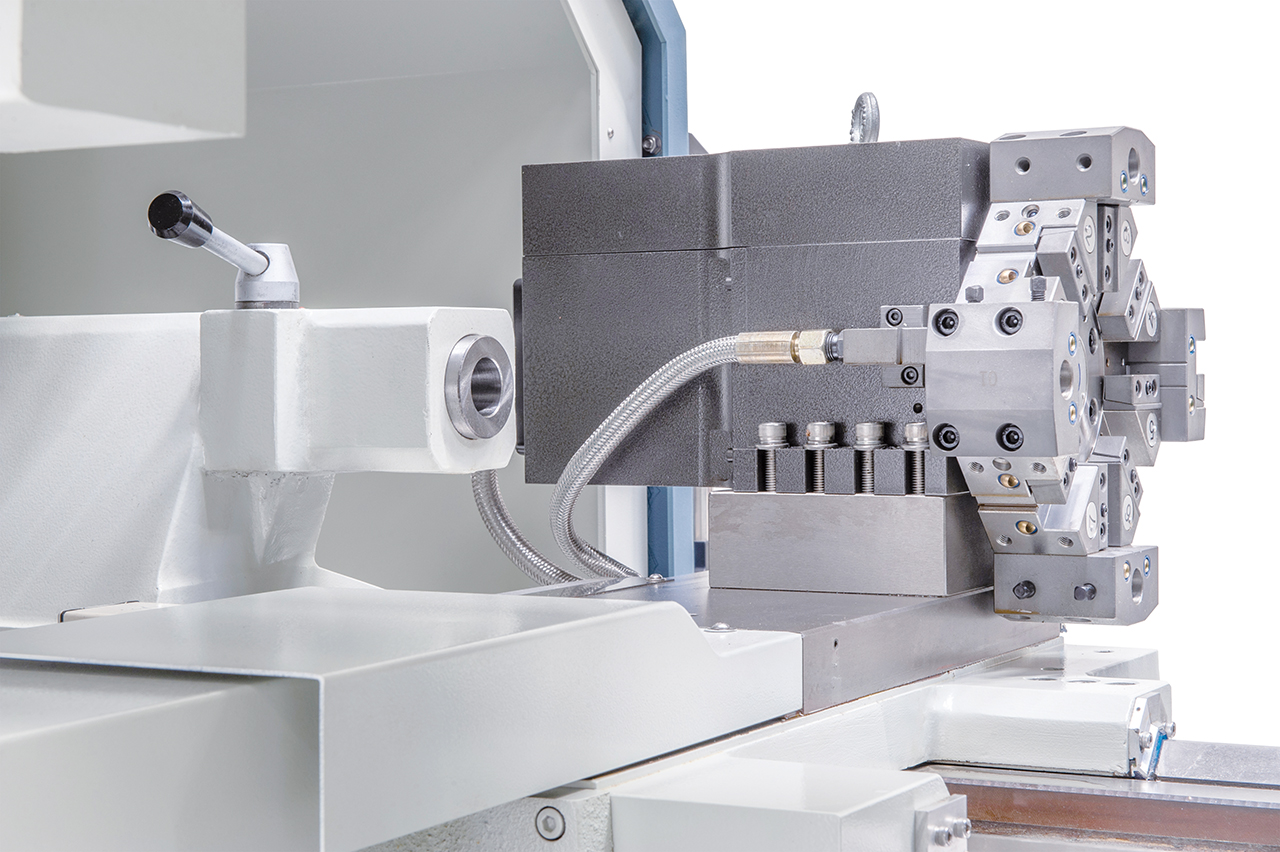

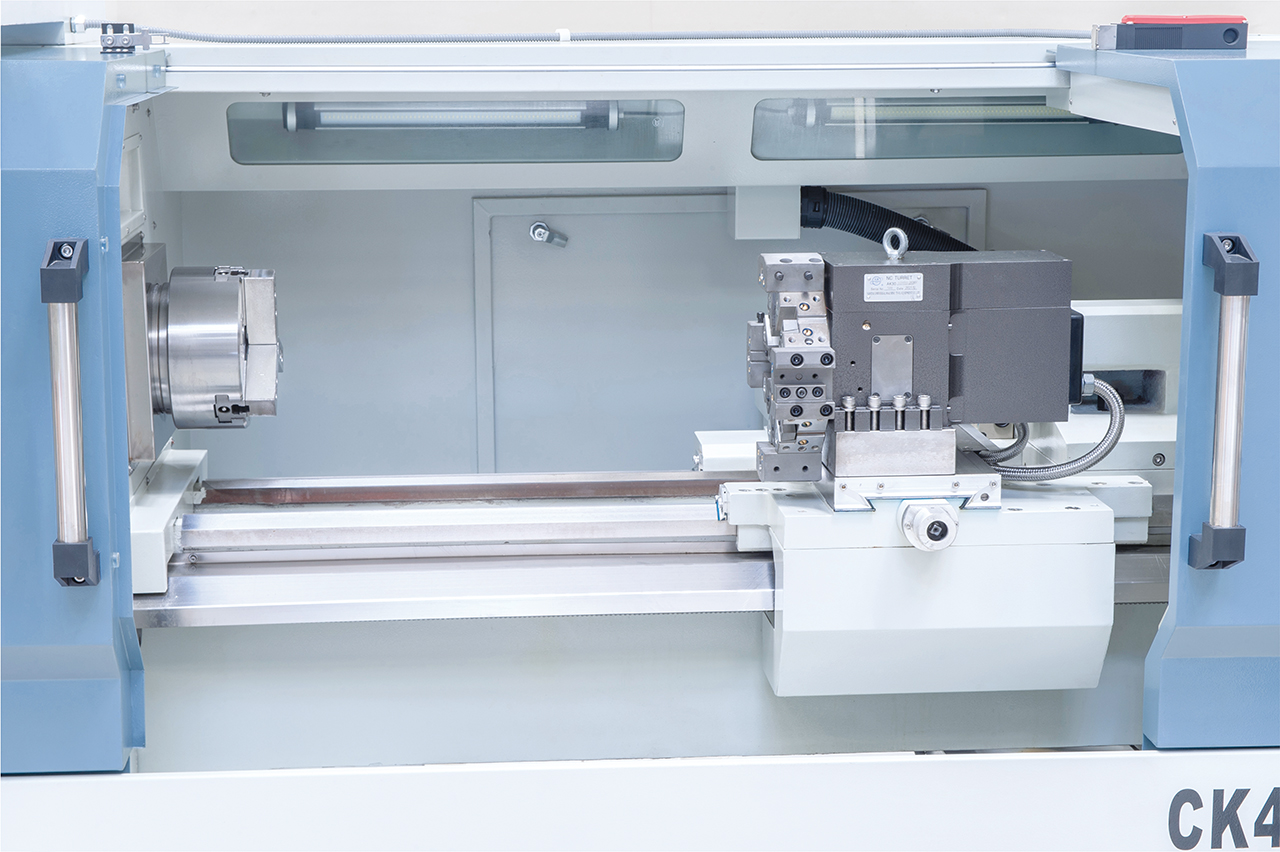

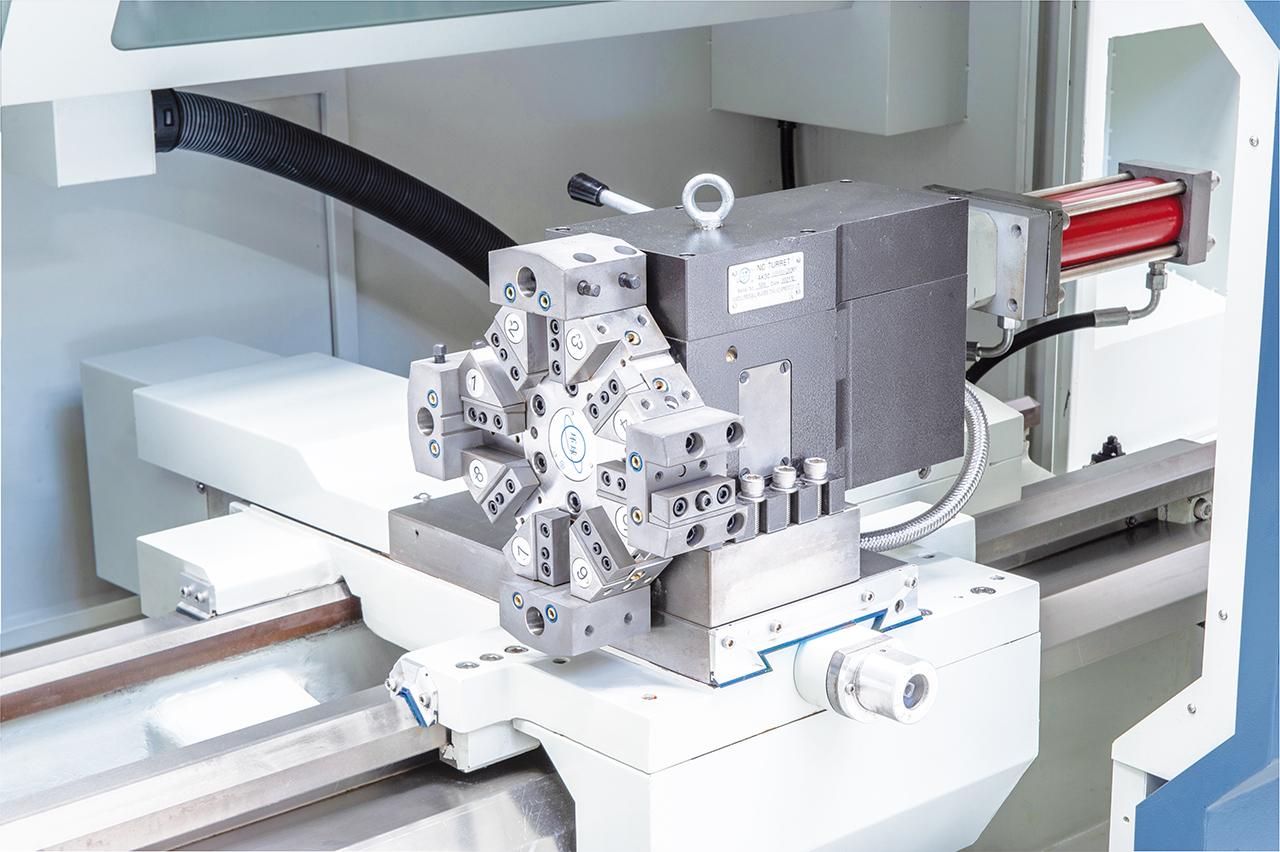

Robuster Werkzeugrevolver mit 8 Stationen.

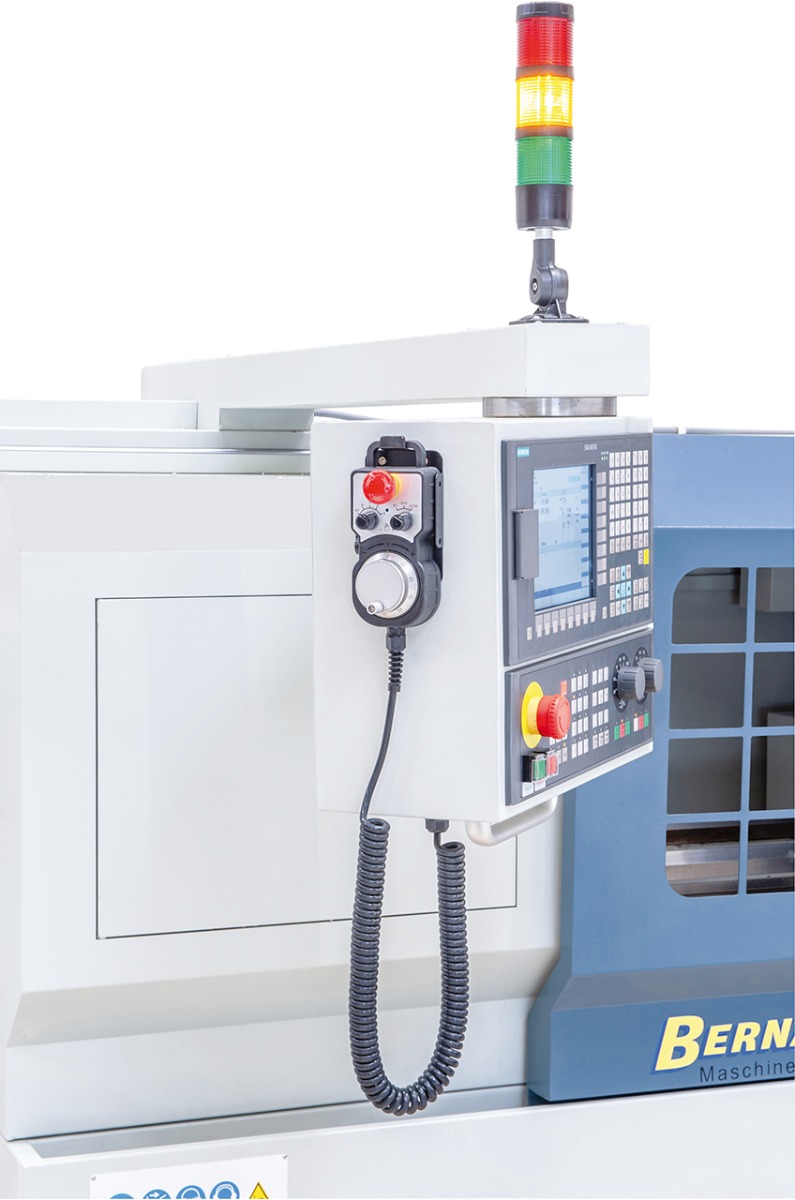

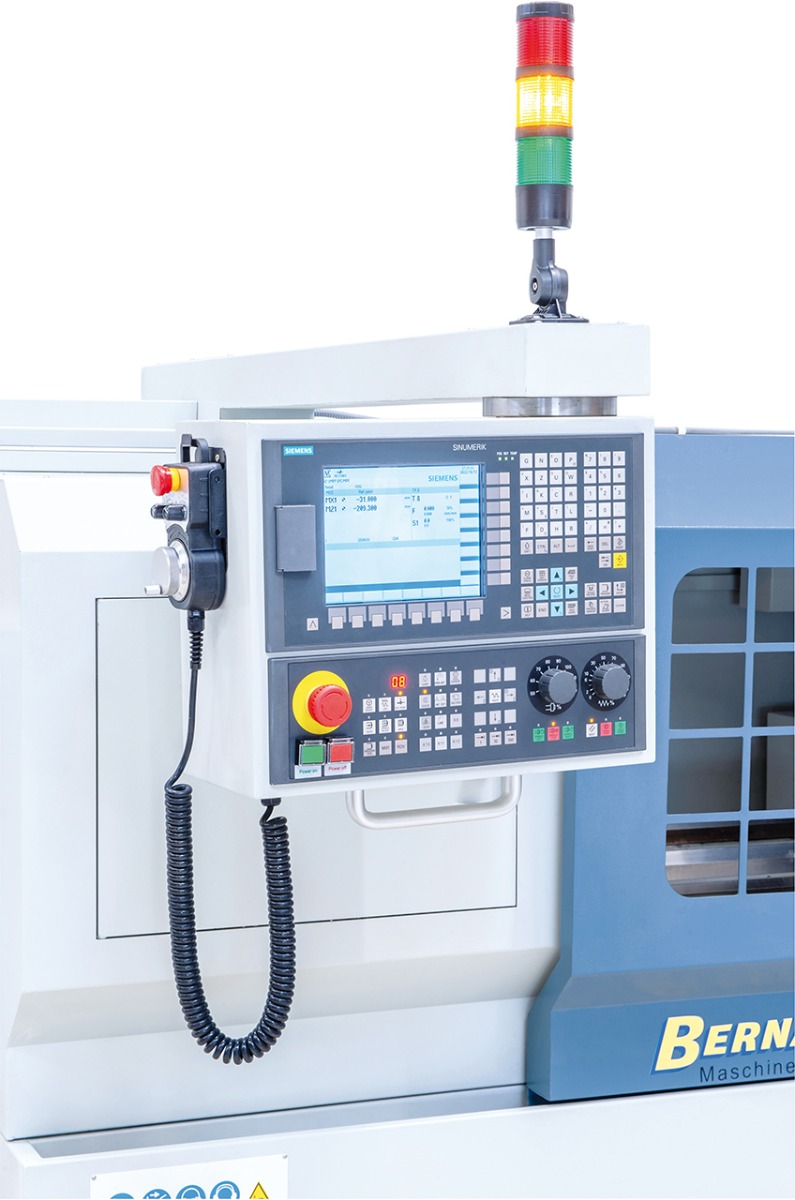

Inklusive elektronischem Handrad

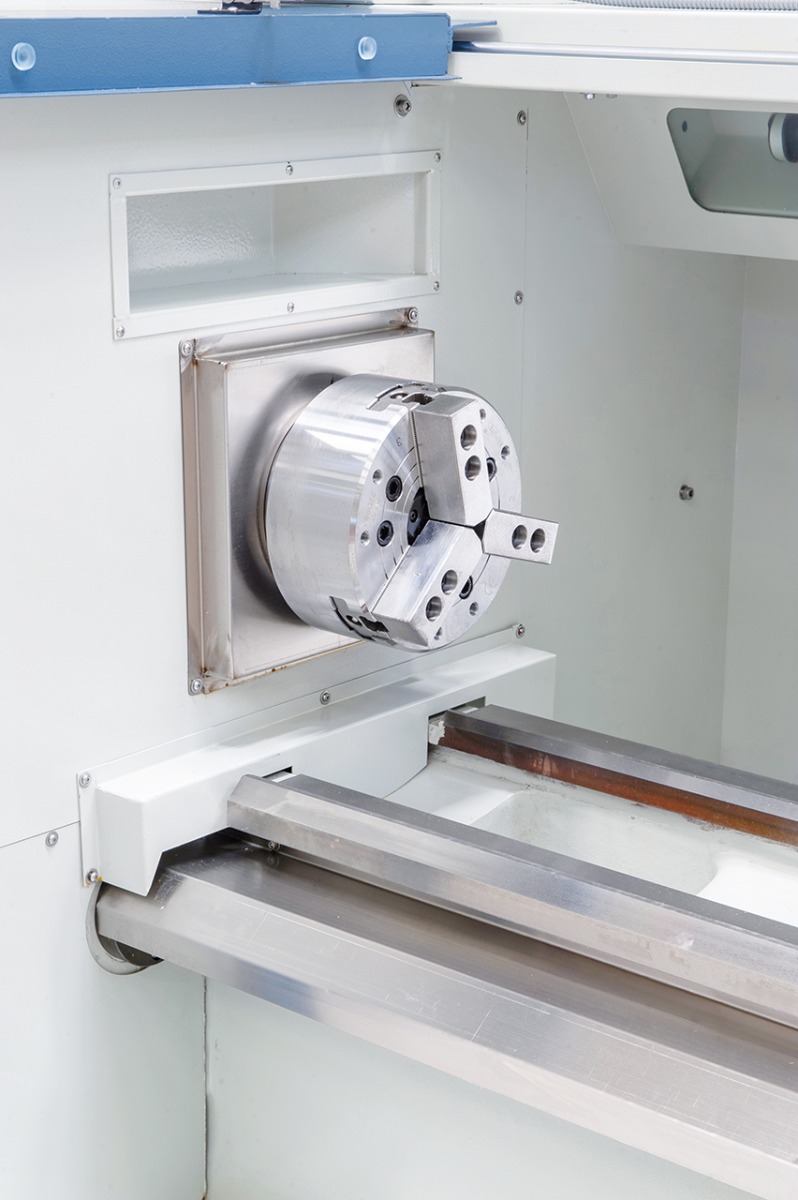

Hydraulisches 3-Backenfutter diam. 200 mm
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000
Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole.
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
CK 400 x 750
Abbildung von CK 400 x 1000
Hydraulische Verstellung der Reitstockpinole serienmäßig.
Robuster Werkzeugrevolver mit 8 Stationen.
Inklusive elektronischem Handrad
Hydraulisches 3-Backenfutter diam. 200 mm
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000
Abbildung von CK 400 x 1000

32.327,54 €*

% 34.391,00 €* (6% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Nicht mehr verfügbar

Produktnummer: 03-1404XL-bernardo

Produktinformationen "Bernardo CNC-Drehmaschinen CK 400 x 750"

Bernardo Technische Daten

Spitzenweite

750 mm

Spitzenhöhe

200 mm

Umlaufdurchmesser über Bett

400 mm

Umlaufdurchmesser über Planschlitten

240 mm

Bettbreite

330 mm

Spindelbohrung

66 mm

Spindelaufnahme

A2-6

Drehzahlbereich, stufenlos

30 - 2500 U/min

Verfahrweg x-Achse / z-Achse

210 mm / 750 mm

Eilgang x- / z-Achse

6 / 8 m/min

Anzahl Werkzeugplätze

8 Stk.

Abmessung Werkzeugschaft

20 x 20 mm

Positioniergenauigkeit

± 0,01 mm

Pinolendurchmesser

55 mm

Pinolenweg

140 mm

Pinolenaufnahme

MK 4

Motorleistung

5,5 kW

Maschinenabmessung (B x T x H)

2850 x 1510 x 1950 mm

Gewicht ca.

1780 kg

Bernardo Funktionen

  • Serienmäßig mit elektronischem Handrad zum manuellen Verfahren in x- und z-Achse
  • Beide Achsen mit AC-Servomotoren und Kugelumlaufspindel ausgestattet
  • Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme
  • Stabiler Reitstock mit hydraulisch verstellbarer Reitstockspindel
  • Hohe Eilganggeschwindigkeit zur Reduzierung der Nebenzeiten

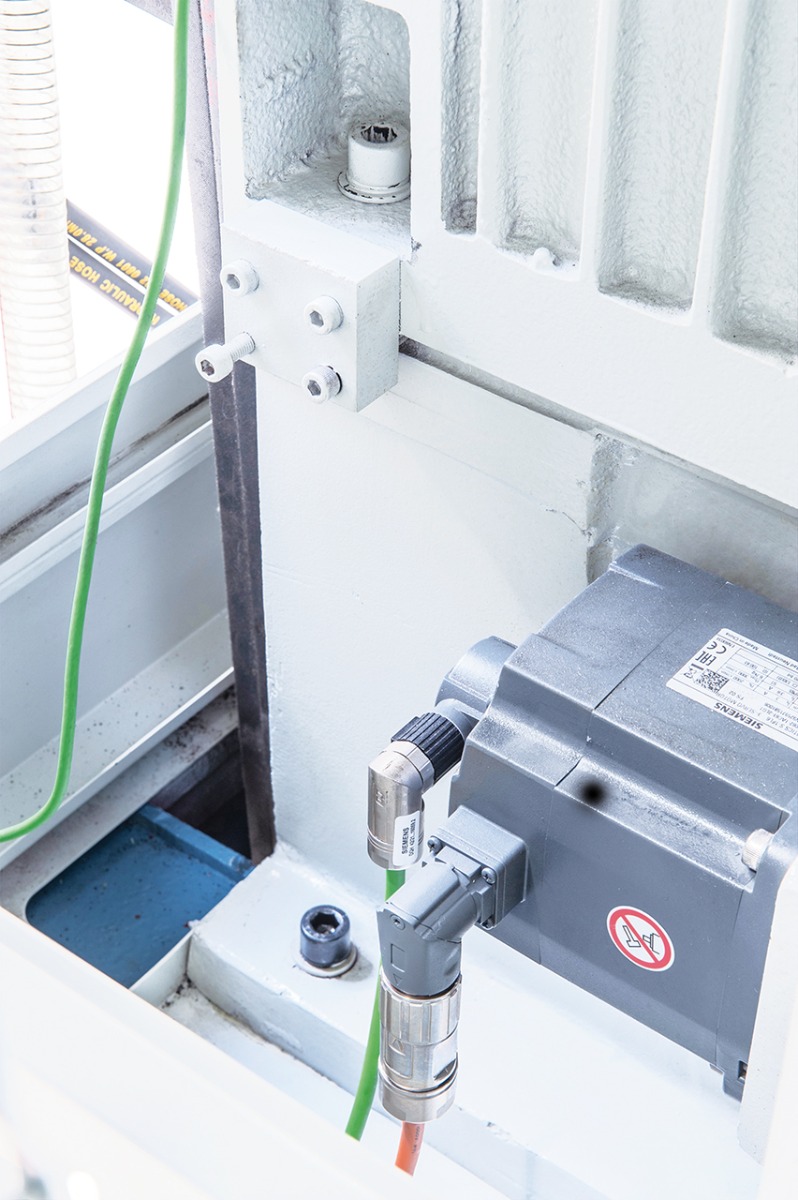

  • Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
  • Hauptspindel mit vorgespannten Präzisions-Schrägkugellagern garantiert hohe Genauigkeit
  • Bedienerfreundliche und leicht erlernbare Siemens-Steuerung 808D Advanced
  • Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 60 mm)

Bernardo Lieferumgang

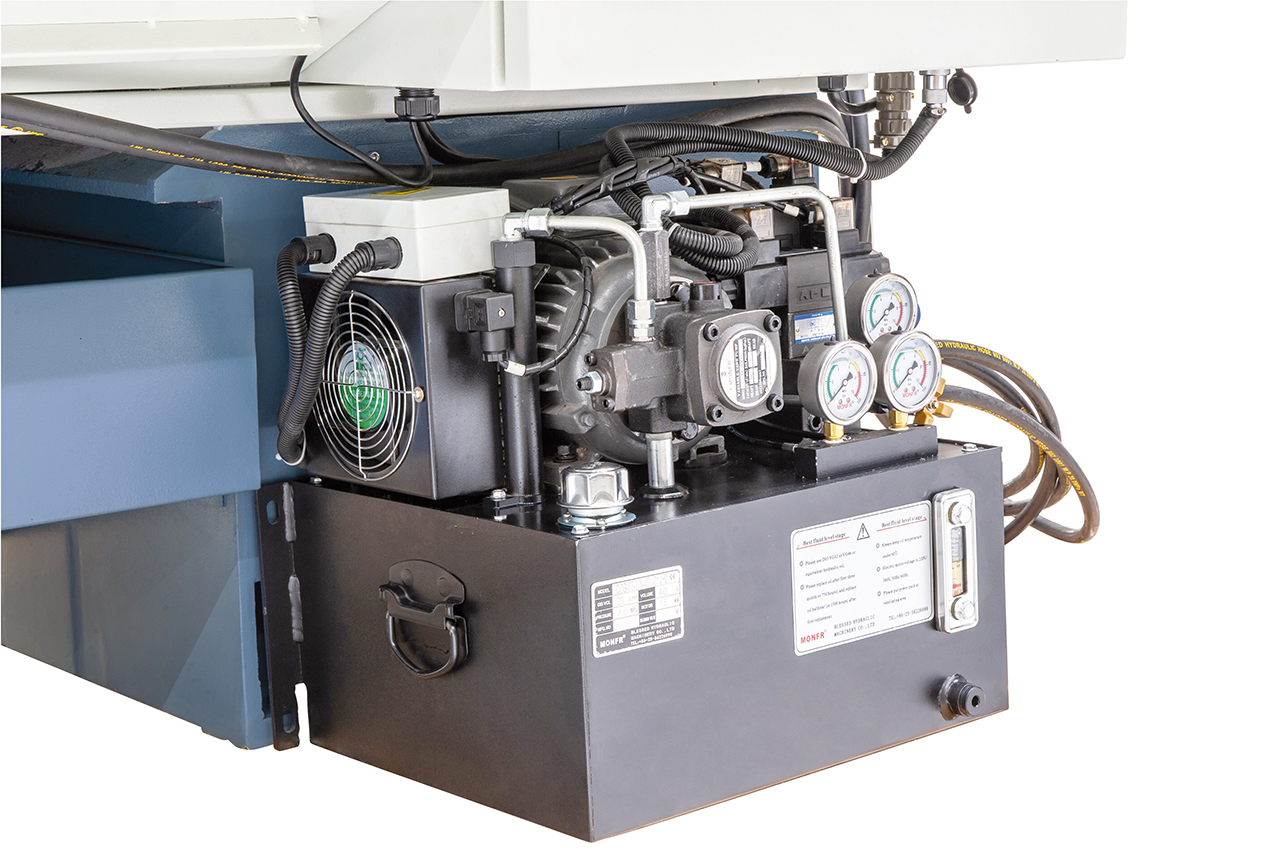

  • Hydraulisches 3-Backenfutter diam. 200 mm mit Hydraulikeinheit
  • Automatischer 8-fach Werkzeugrevolver
  • Werkzeughalter (3 Stk.)
  • Hydraulische Verstellung der Reitstockpinole
  • Siemens 808D Advanced
  • Kühlmitteleinrichtung
  • LED-Maschinenleuchte
  • Mitlaufende Körnerspitze MK 4

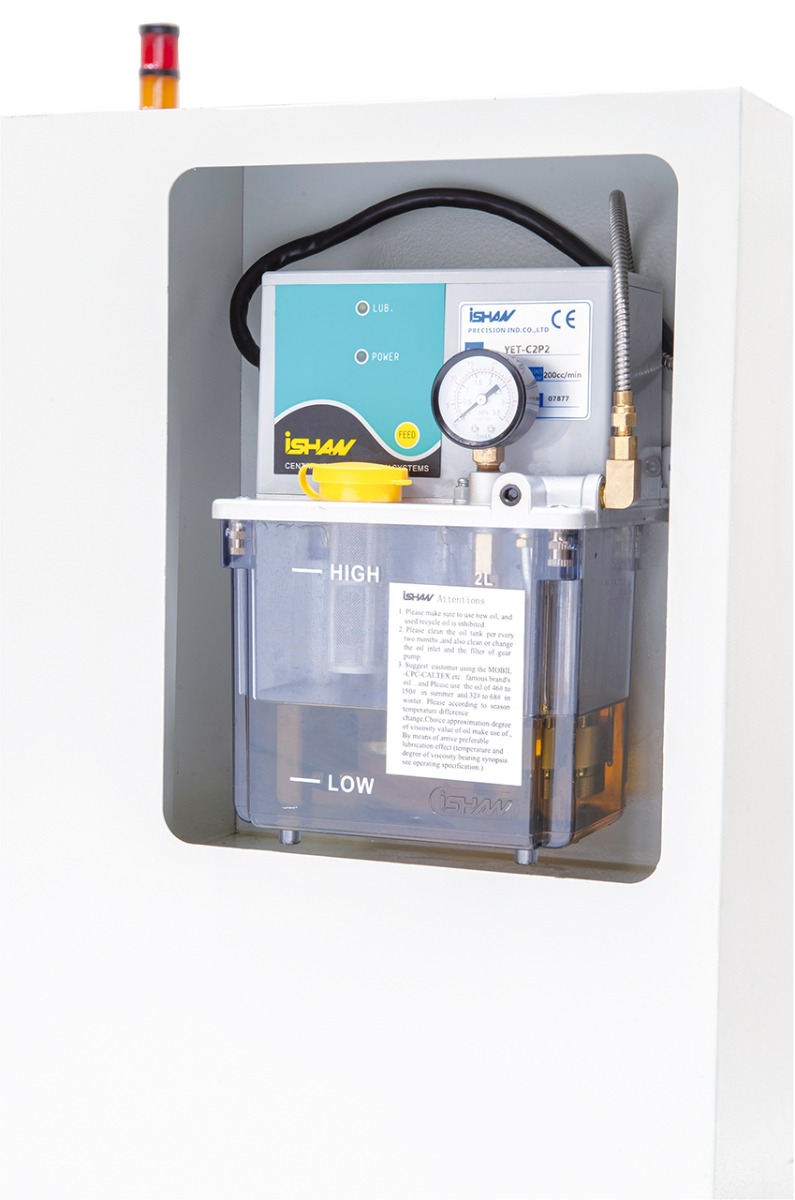

  • Automatische Schmierung des Längs- und Planschlittens
  • Elektronisches Handrad
  • Maschinenvollverkleidung
  • Bedienwerkzeug
