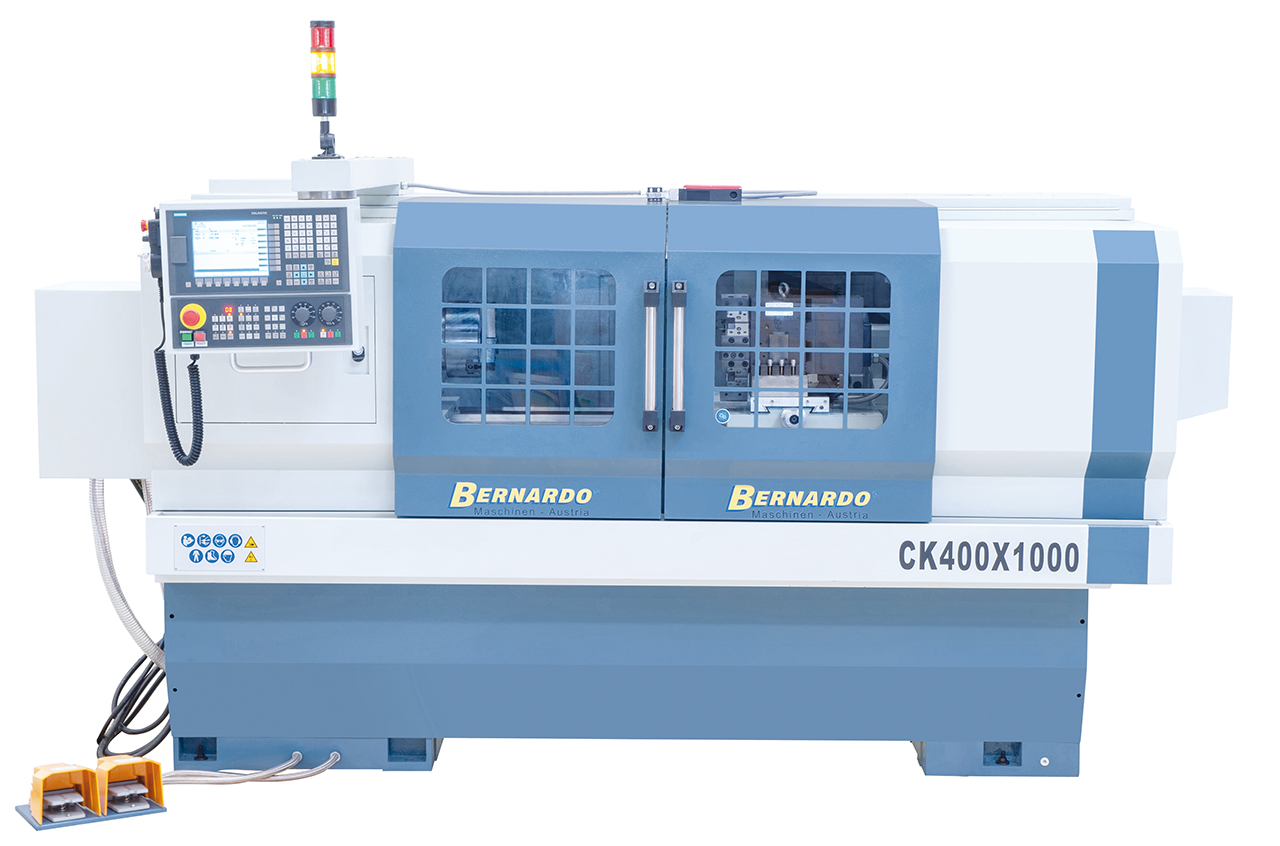

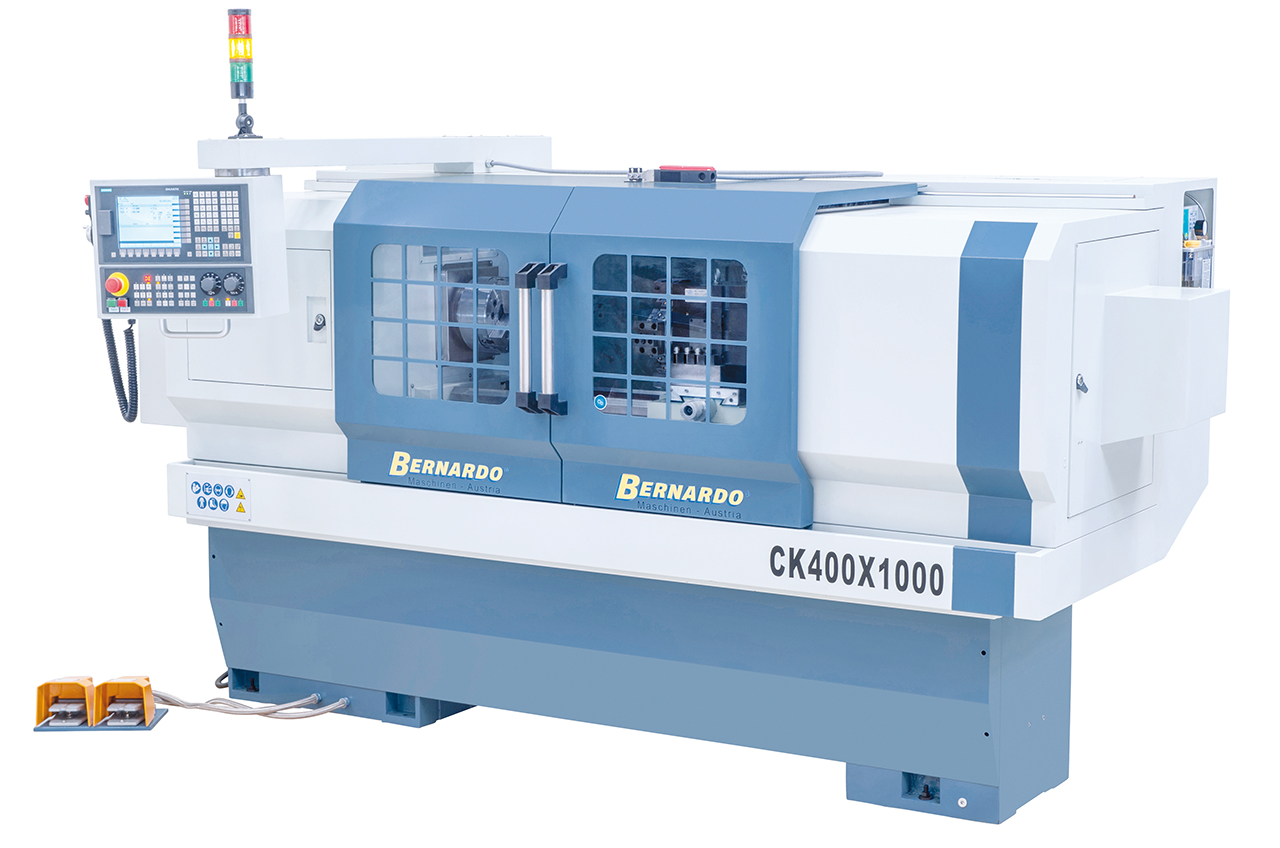

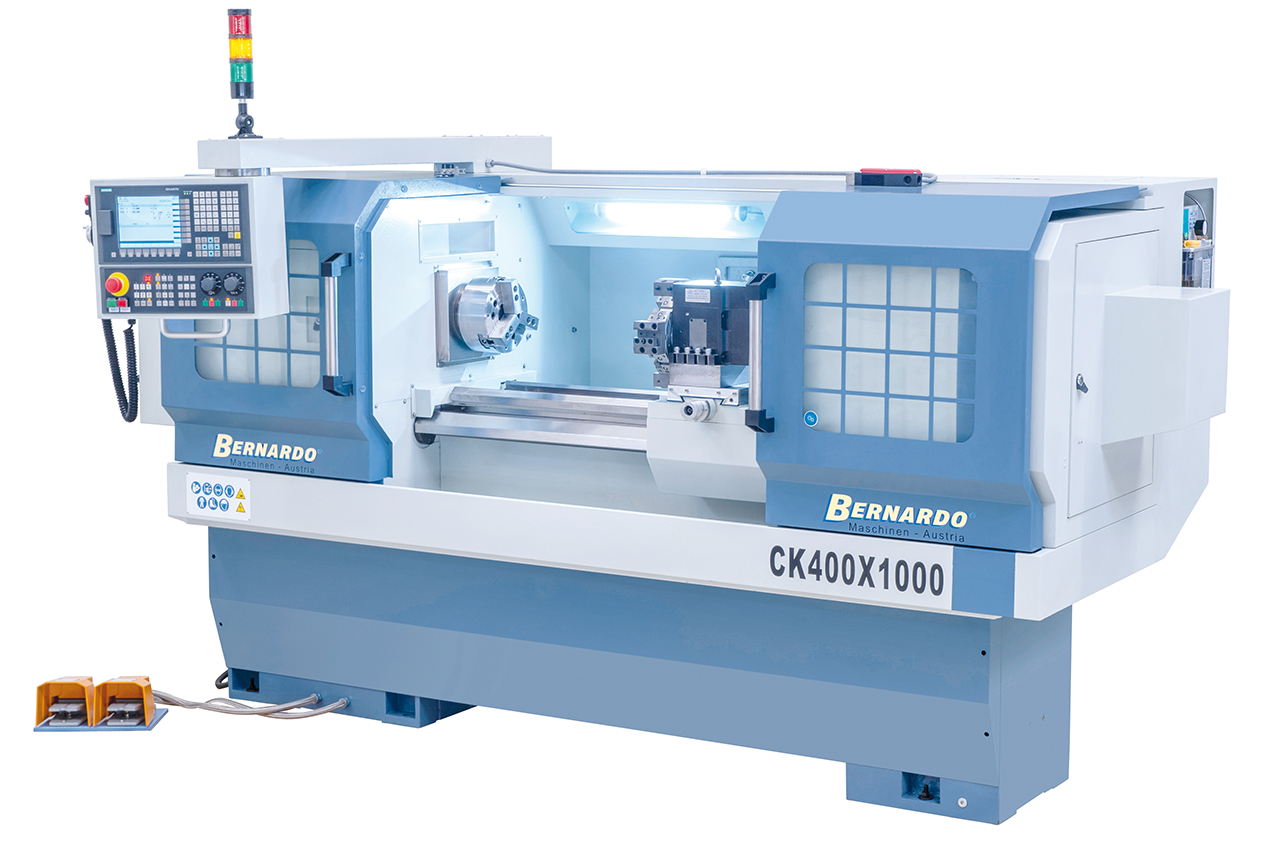

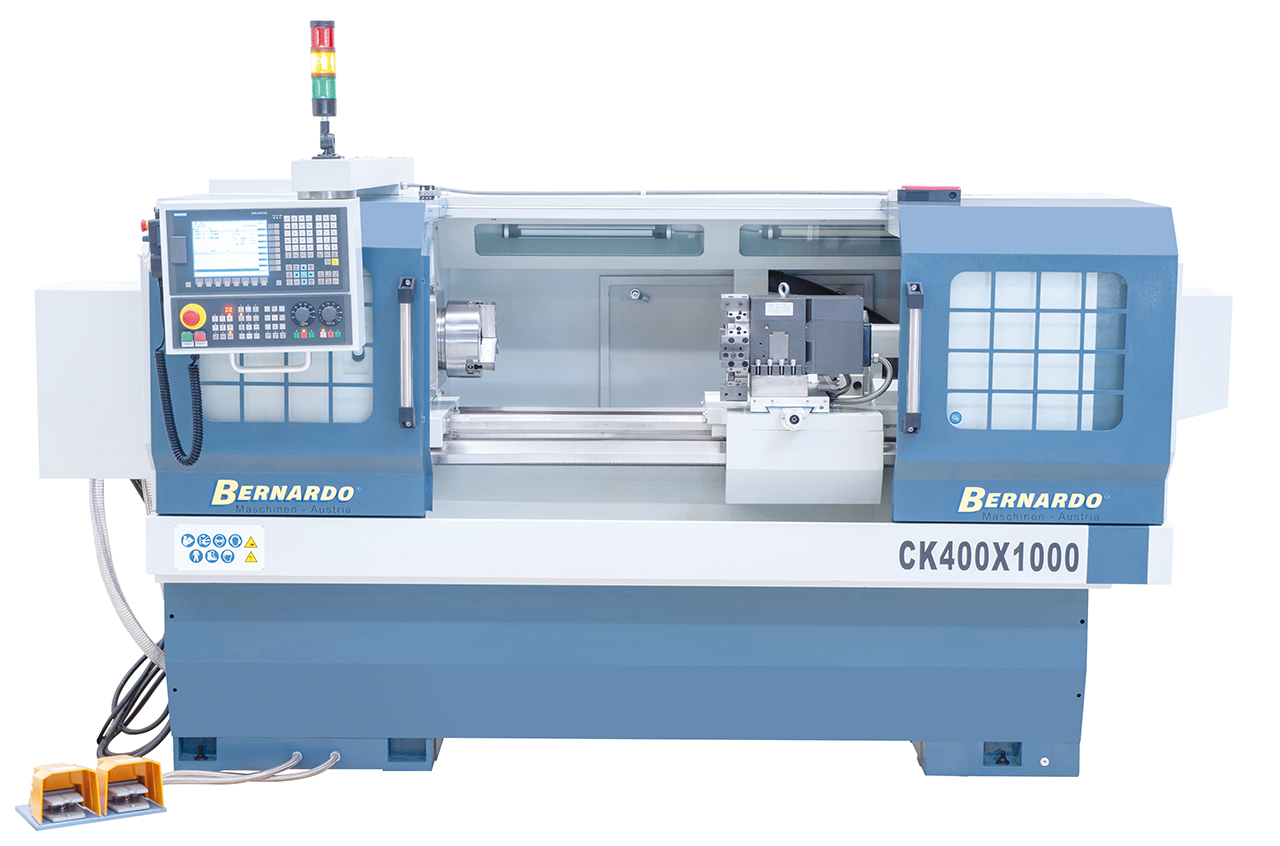

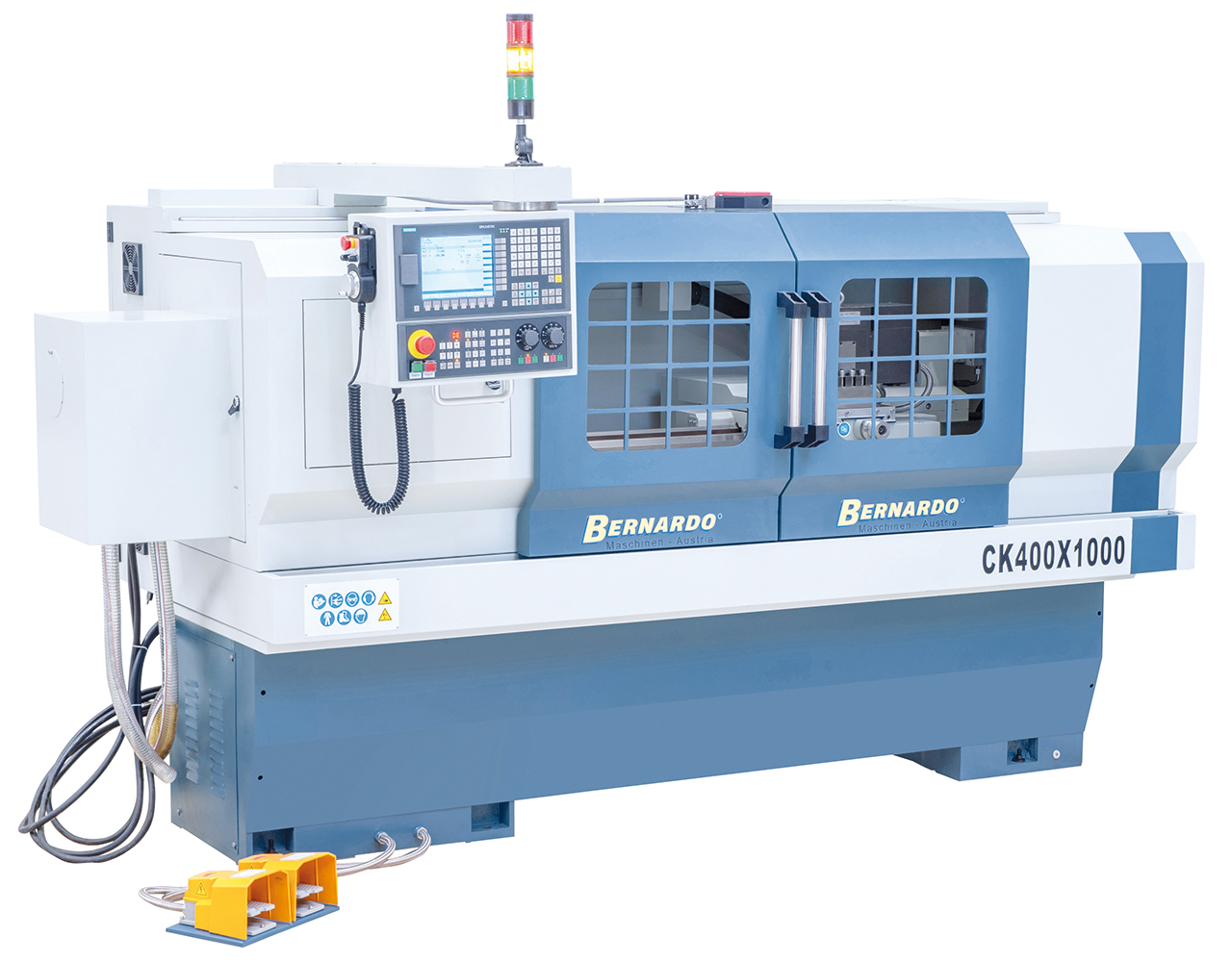

Bernardo CNC-Drehmaschinen CK 400 x 1000

CK 400 x 1000

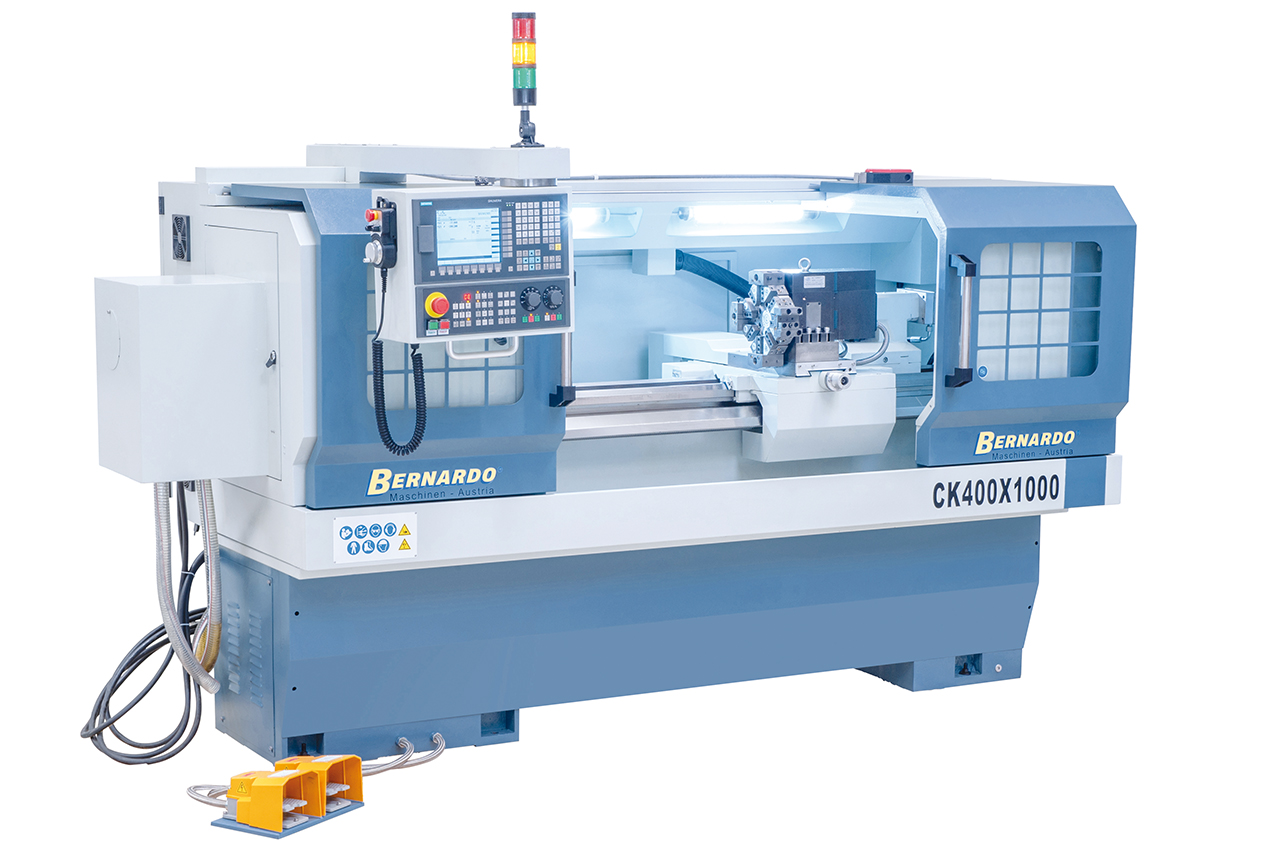

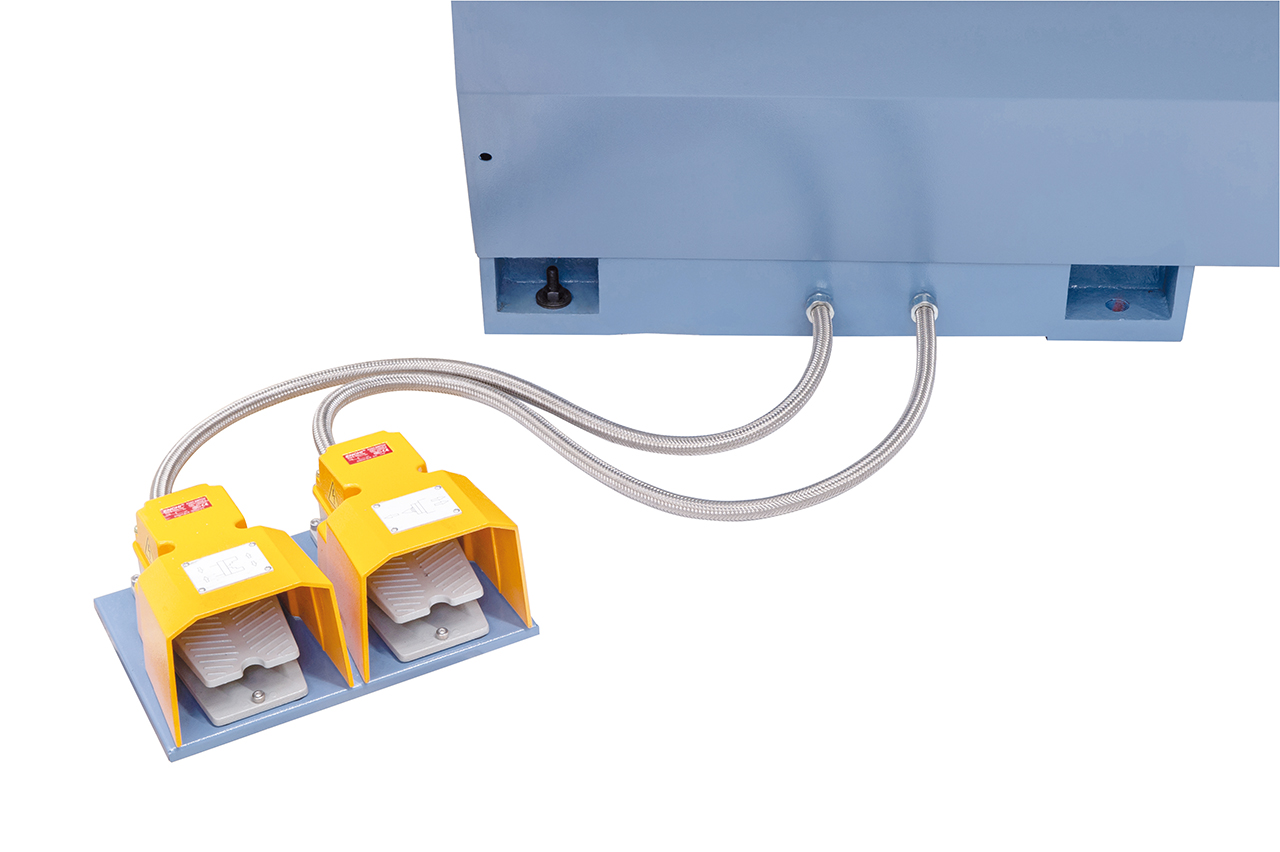

Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole.
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000

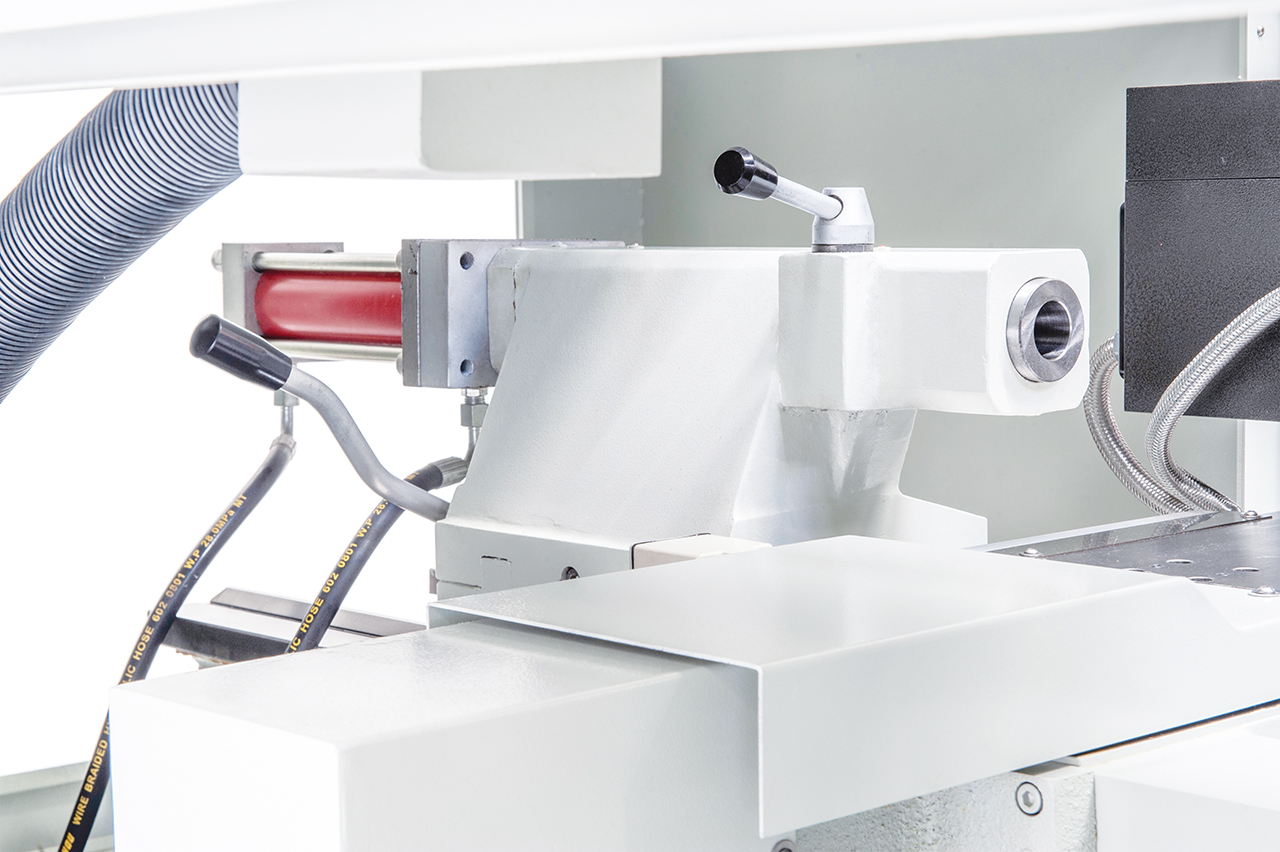

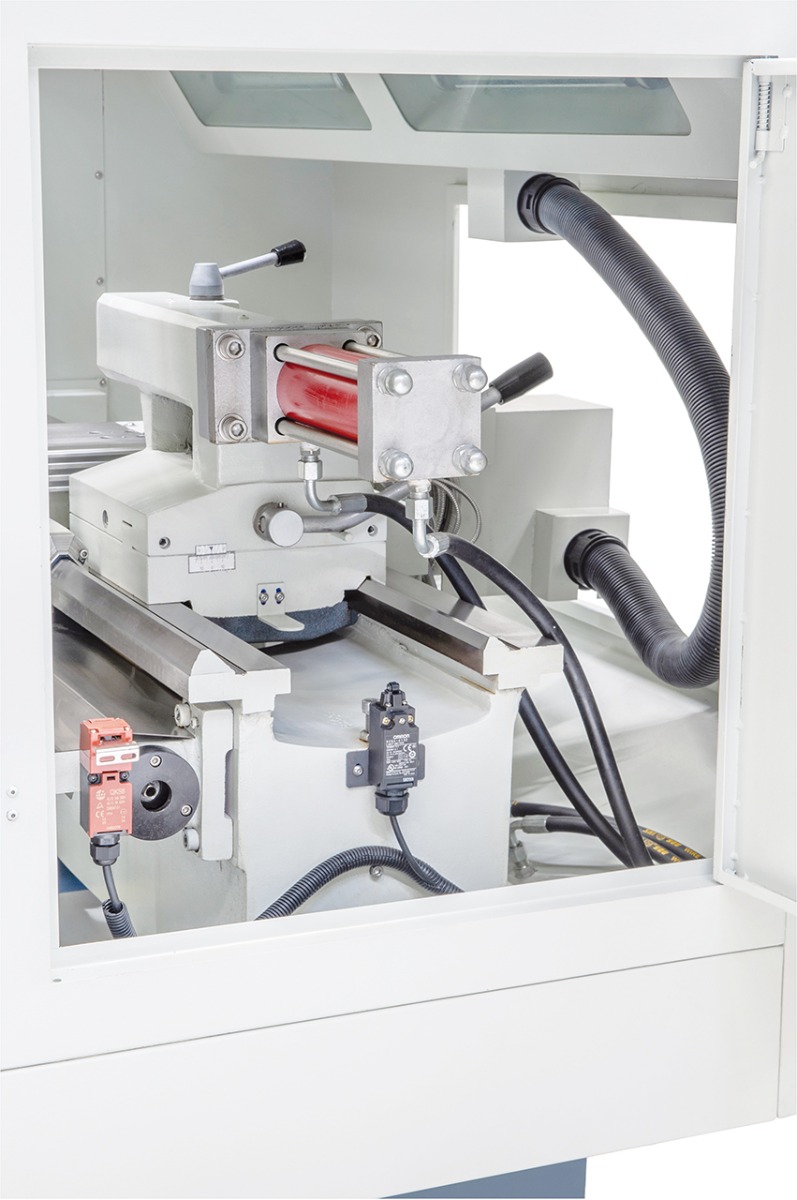

Hydraulische Verstellung der Reitstockpinole serienmäßig.

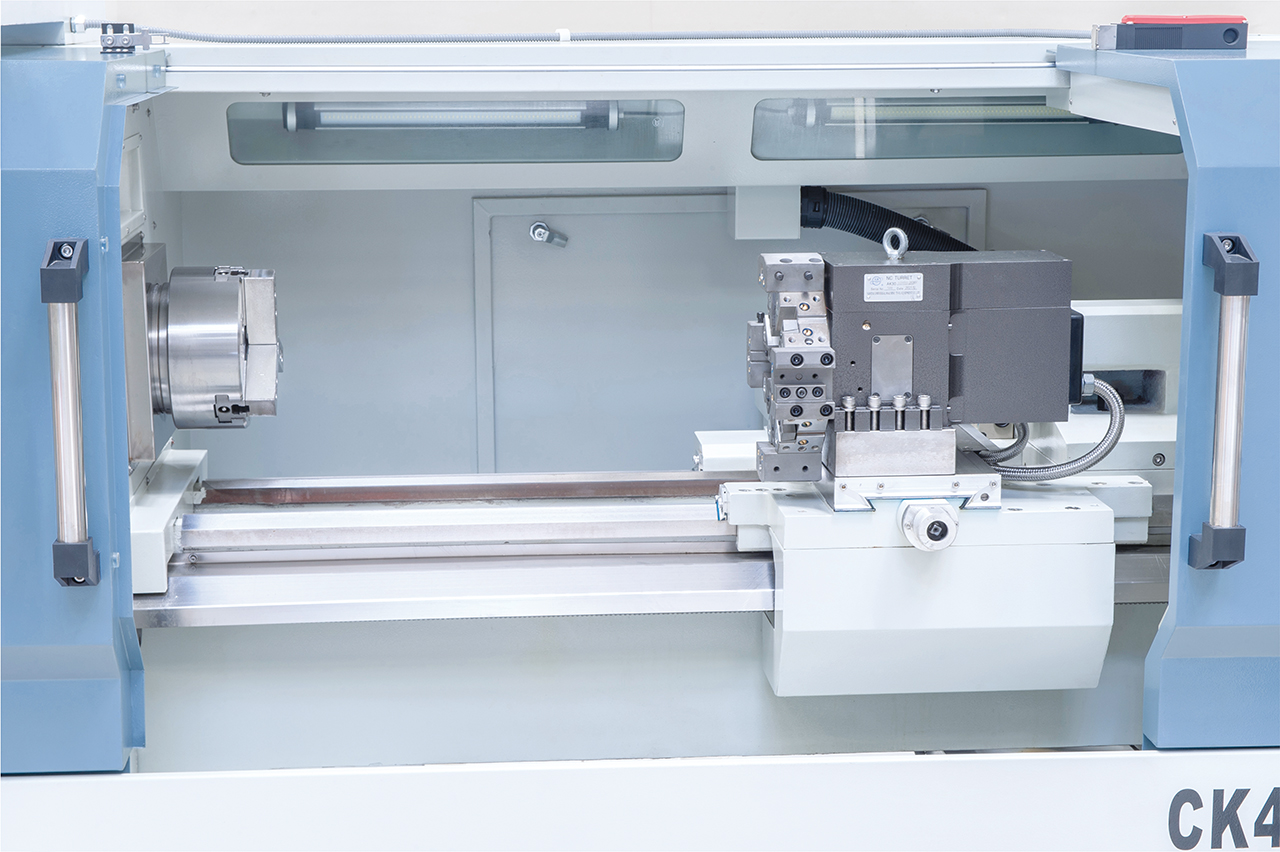

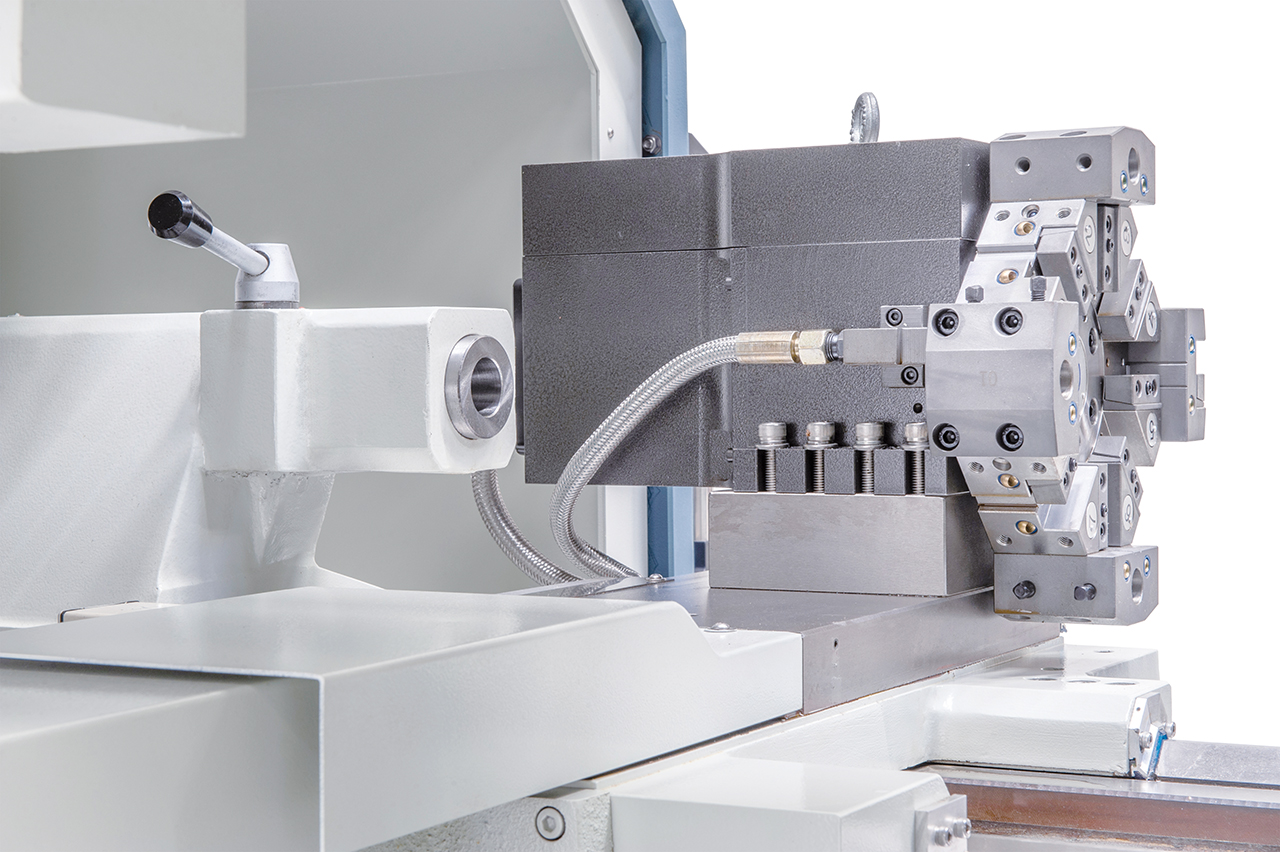

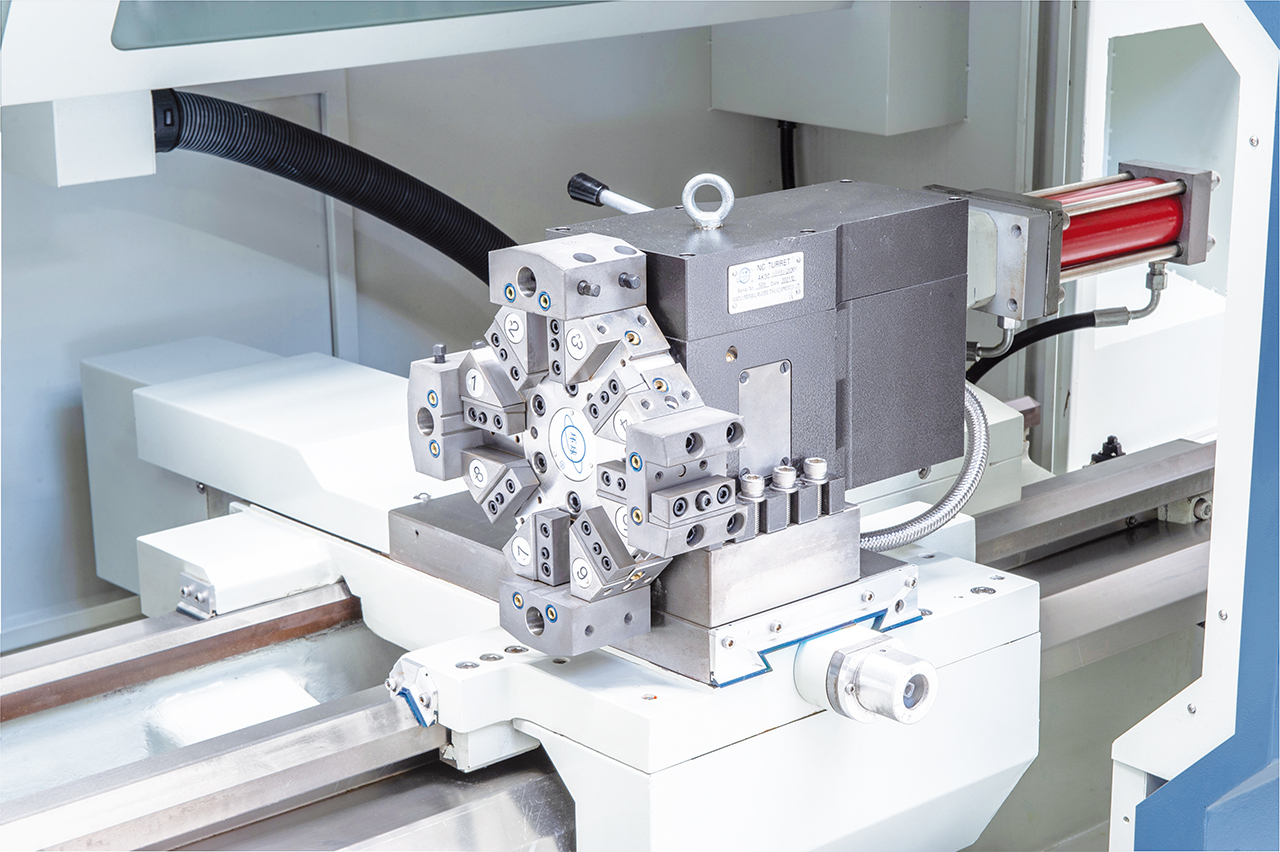

Robuster Werkzeugrevolver mit 8 Stationen.

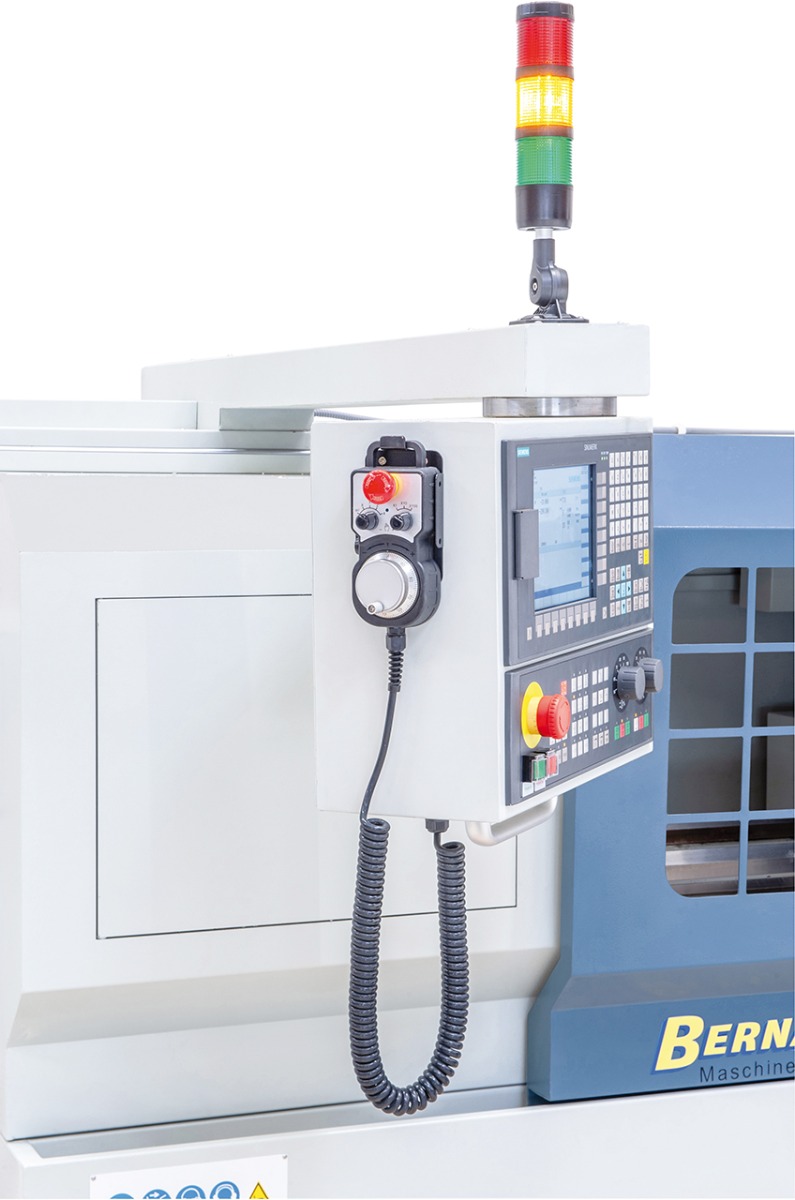

Inklusive elektronischem Handrad

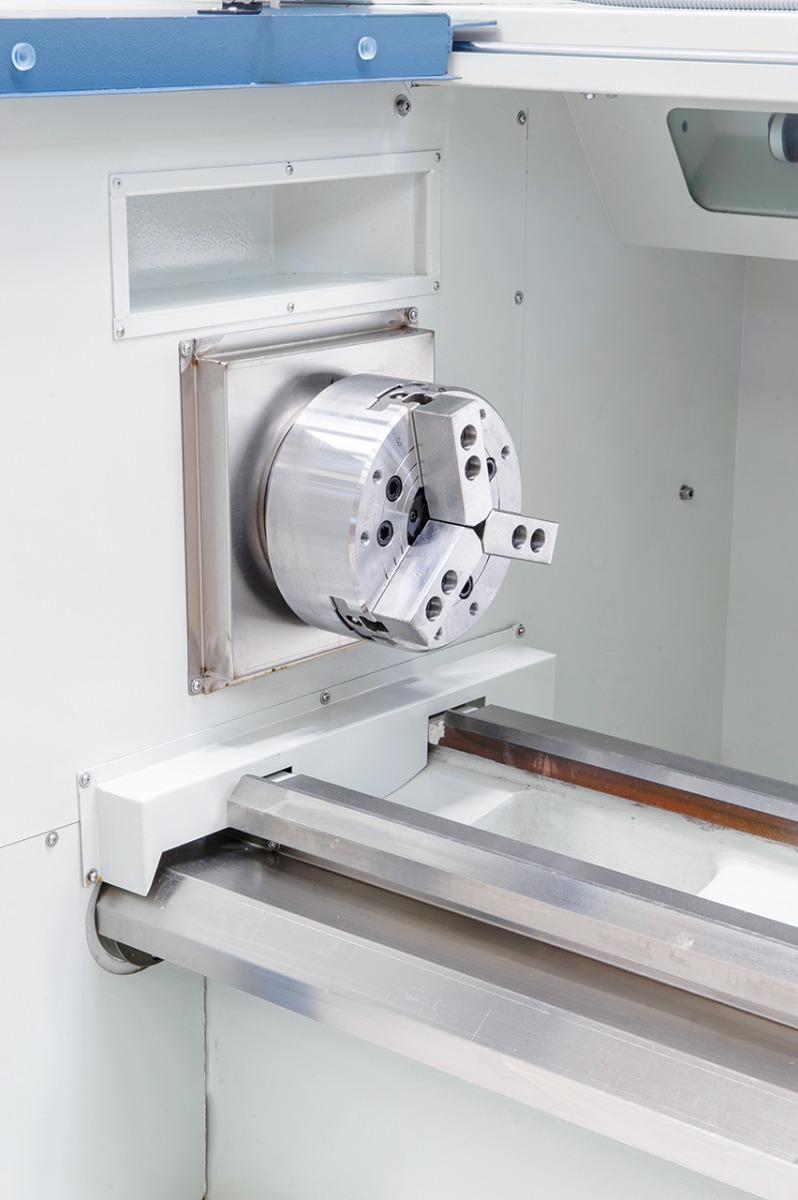

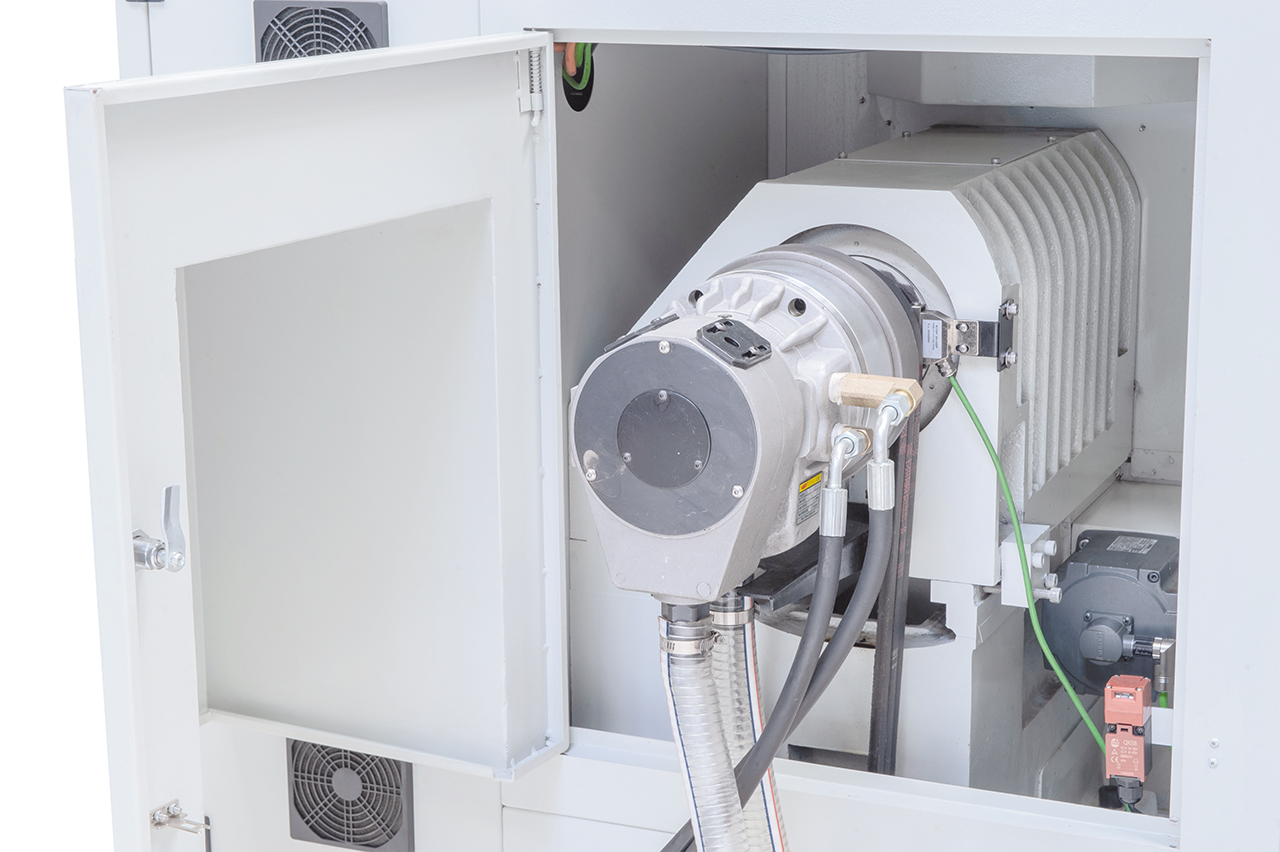

Hydraulisches 3-Backenfutter diam. 200 mm
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole.
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
Hydraulische Verstellung der Reitstockpinole serienmäßig.
Robuster Werkzeugrevolver mit 8 Stationen.
Inklusive elektronischem Handrad
Hydraulisches 3-Backenfutter diam. 200 mm
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000
CK 400 x 1000

33.446,14 €*

% 35.581,00 €* (6% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Nicht mehr verfügbar

Produktnummer: 03-1404XL0-bernardo

Produktinformationen "Bernardo CNC-Drehmaschinen CK 400 x 1000"

Bernardo Technische Daten

Spitzenweite

1000 mm

Spitzenhöhe

200 mm

Umlaufdurchmesser über Bett

400 mm

Umlaufdurchmesser über Planschlitten

240 mm

Bettbreite

330 mm

Spindelbohrung

66 mm

Spindelaufnahme

A2-6

Drehzahlbereich, stufenlos

30 - 2500 U/min

Verfahrweg x-Achse / z-Achse

210 mm / 1000 mm

Eilgang x- / z-Achse

6 / 8 m/min

Anzahl Werkzeugplätze

8 Stk.

Abmessungen Werkzeugschaft

20 x 20 mm

Positioniergenauigkeit

± 0,01 mm

Pinolendurchmesser

55 mm

Pinolenweg

140 mm

Pinolenaufnahme

MK 4

Motorleistung

5,5 kW

Maschinenabmessung (B x T x H)

3100 x 1510 x 1950 mm

Gewicht ca.

1960 kg

Bernardo Funktionen

  • Serienmäßig mit elektronischem Handrad zum manuellen Verfahren in x- und z-Achse

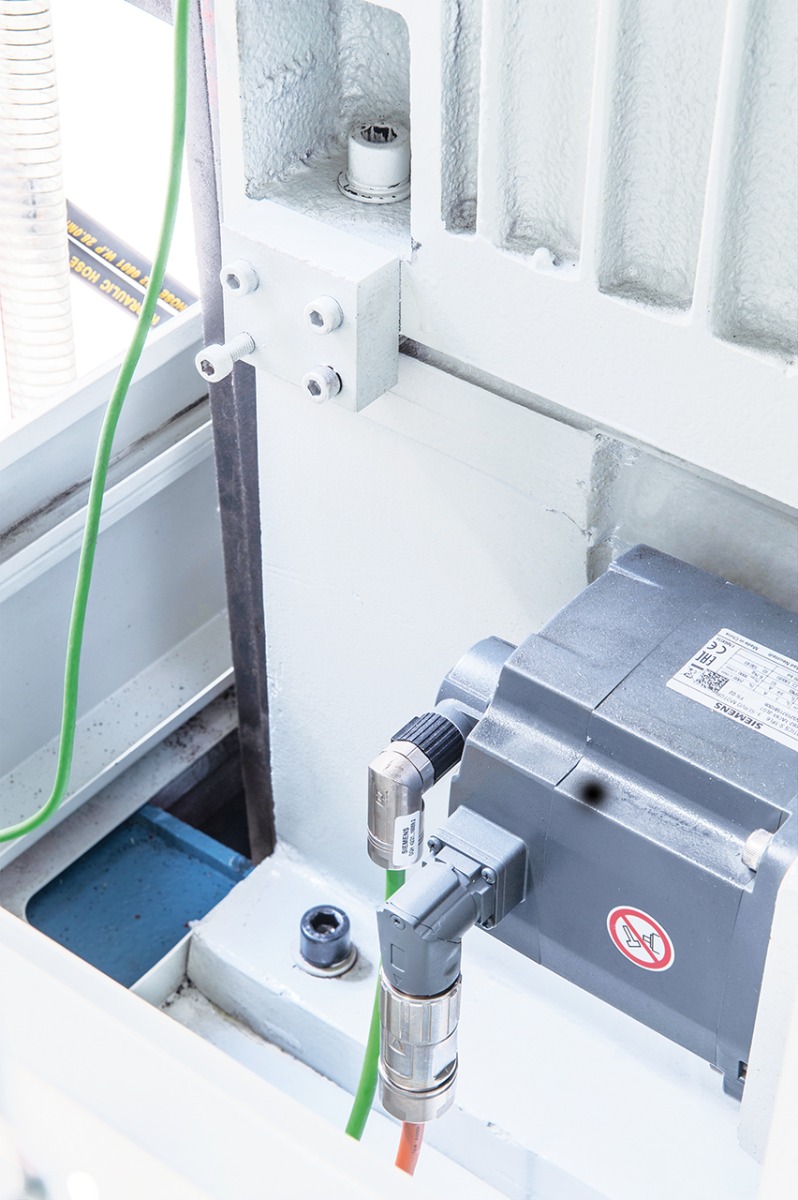

  • Beide Achsen mit AC-Servomotoren und Kugelumlaufspindel ausgestattet
  • Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme
  • Stabiler Reitstock mit hydraulisch verstellbarer Reitstockspindel
  • Hohe Eilganggeschwindigkeit zur Reduzierung der Nebenzeiten
  • Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
  • Hauptspindel mit vorgespannten Präzisions-Schrägkugellagern garantiert hohe Genauigkeit

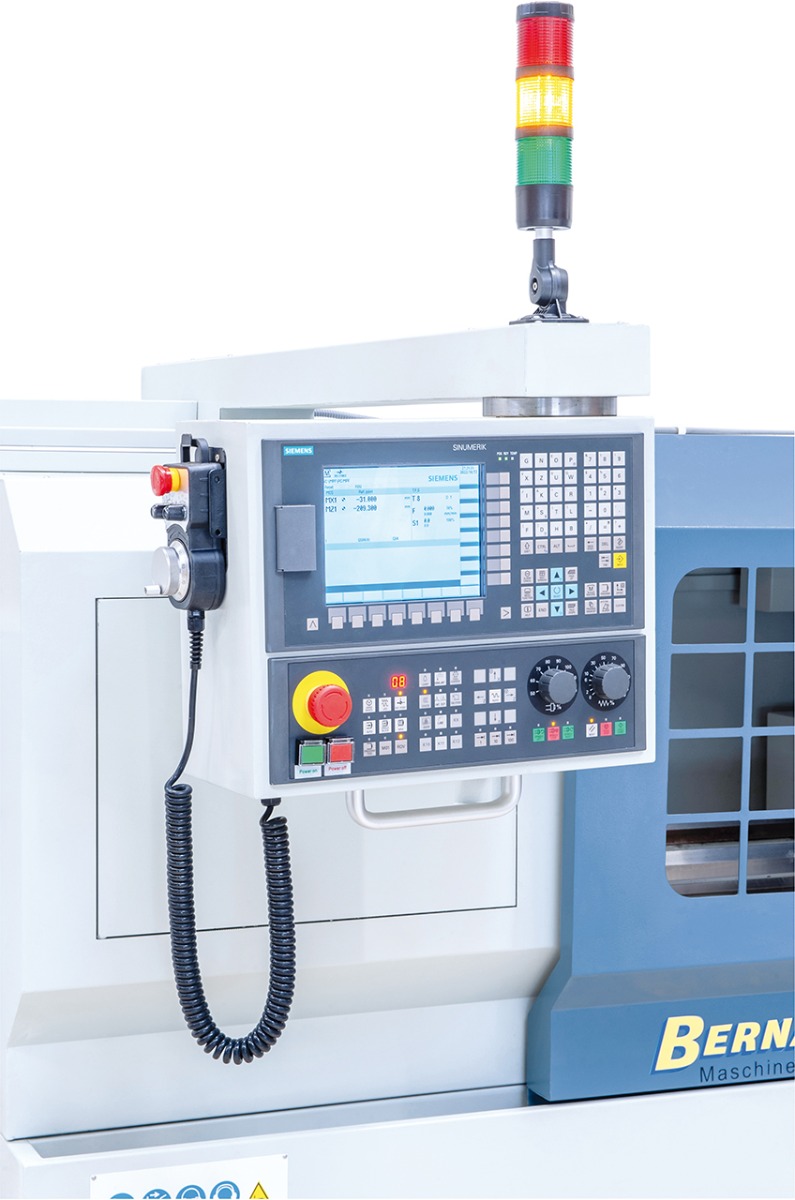

  • Bedienerfreundliche und leicht erlernbare Siemens-Steuerung 808D Advanced
  • Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 60 mm)

Bernardo Lieferumgang

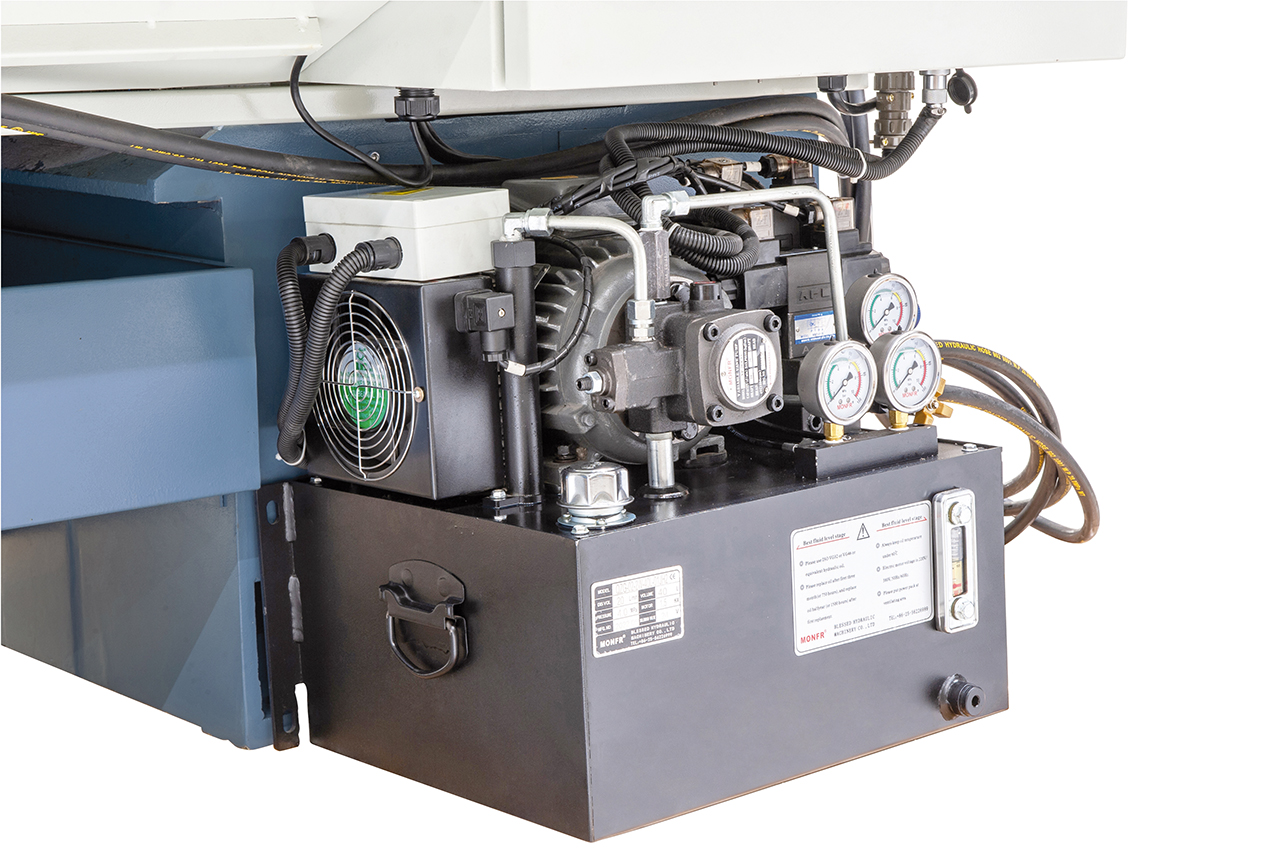

  • Hydraulisches 3-Backenfutter diam. 200 mm mit Hydraulikeinheit
  • Automatischer 8-fach Werkzeugrevolver
  • Werkzeughalter (3 Stk.)
  • Hydraulische Verstellung der Reitstockpinole
  • Siemens 808D Advanced

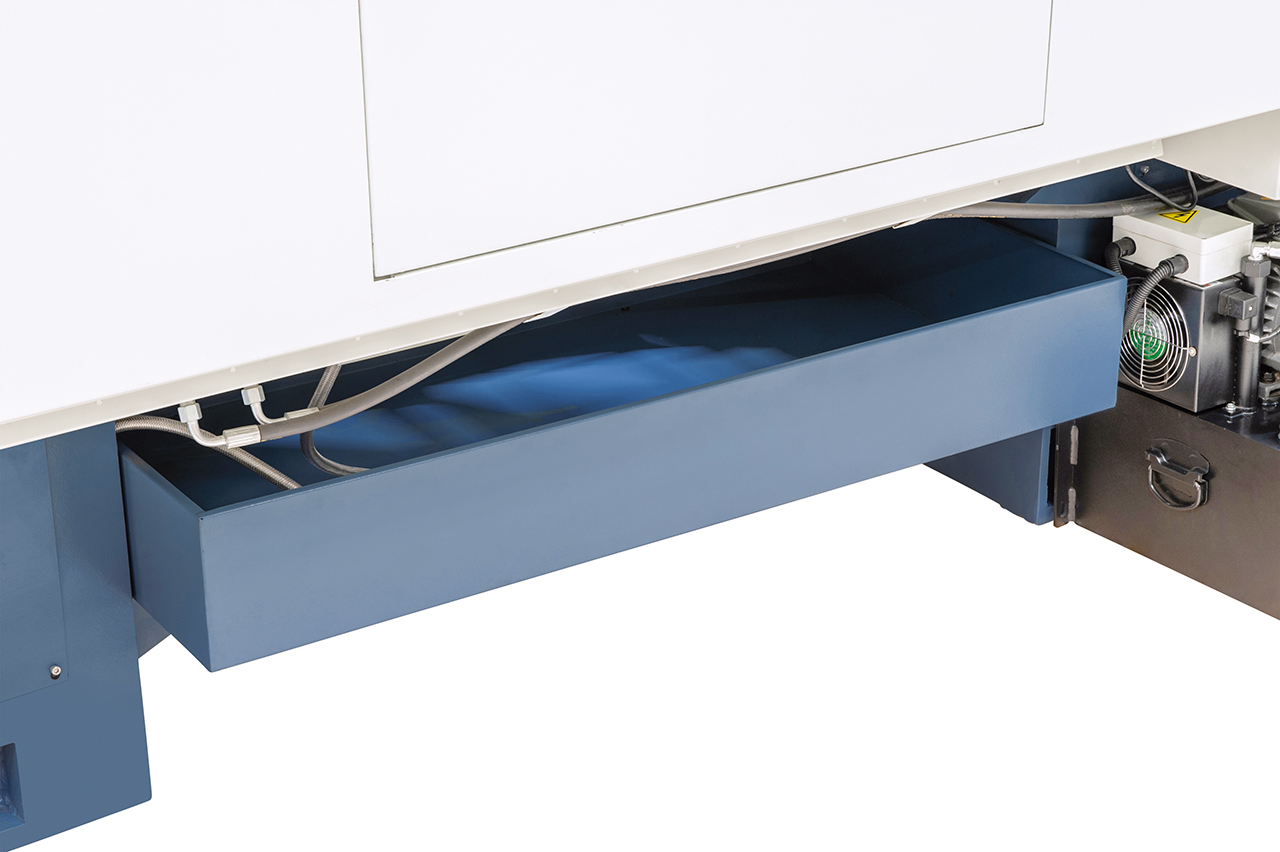

  • Kühlmitteleinrichtung
  • LED-Maschinenleuchte
  • Mitlaufende Körnerspitze MK 4

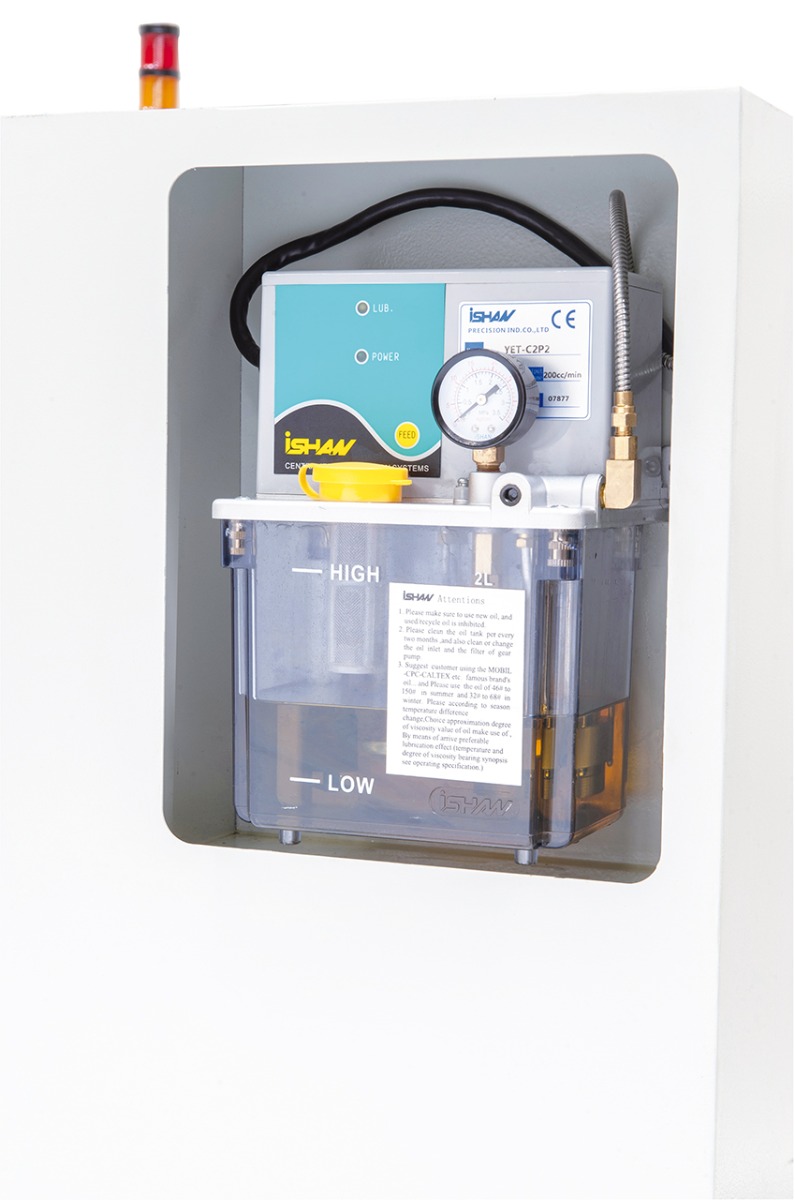

  • Automatische Schmierung des Längs- und Planschlittens
  • Elektronisches Handrad
  • Maschinenvollverkleidung
  • Bedienwerkzeug

Herstellername: PWA HandelsgesmbH

Herstelleradresse: Nebingerstraße 7a 4020 Linz | Austria
