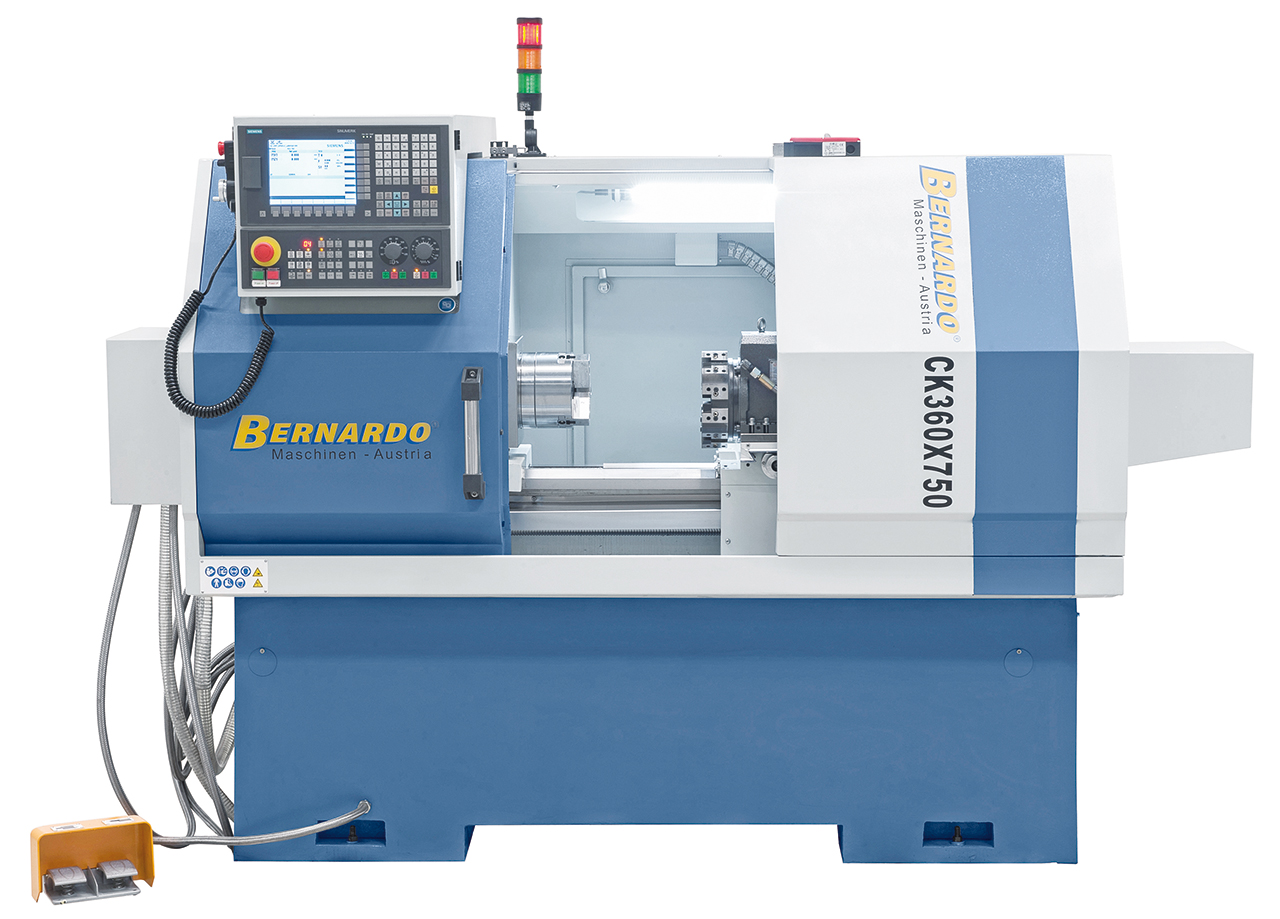

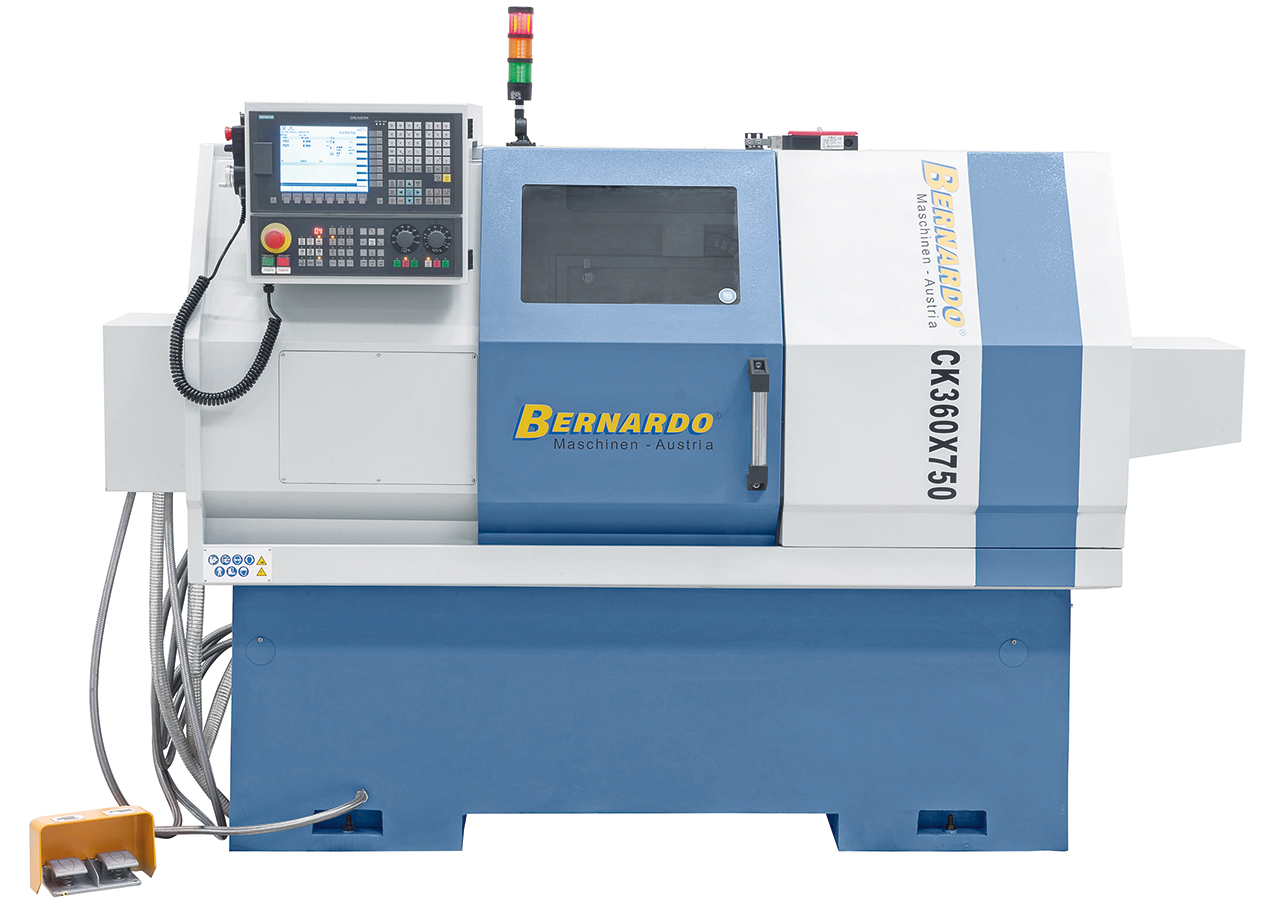

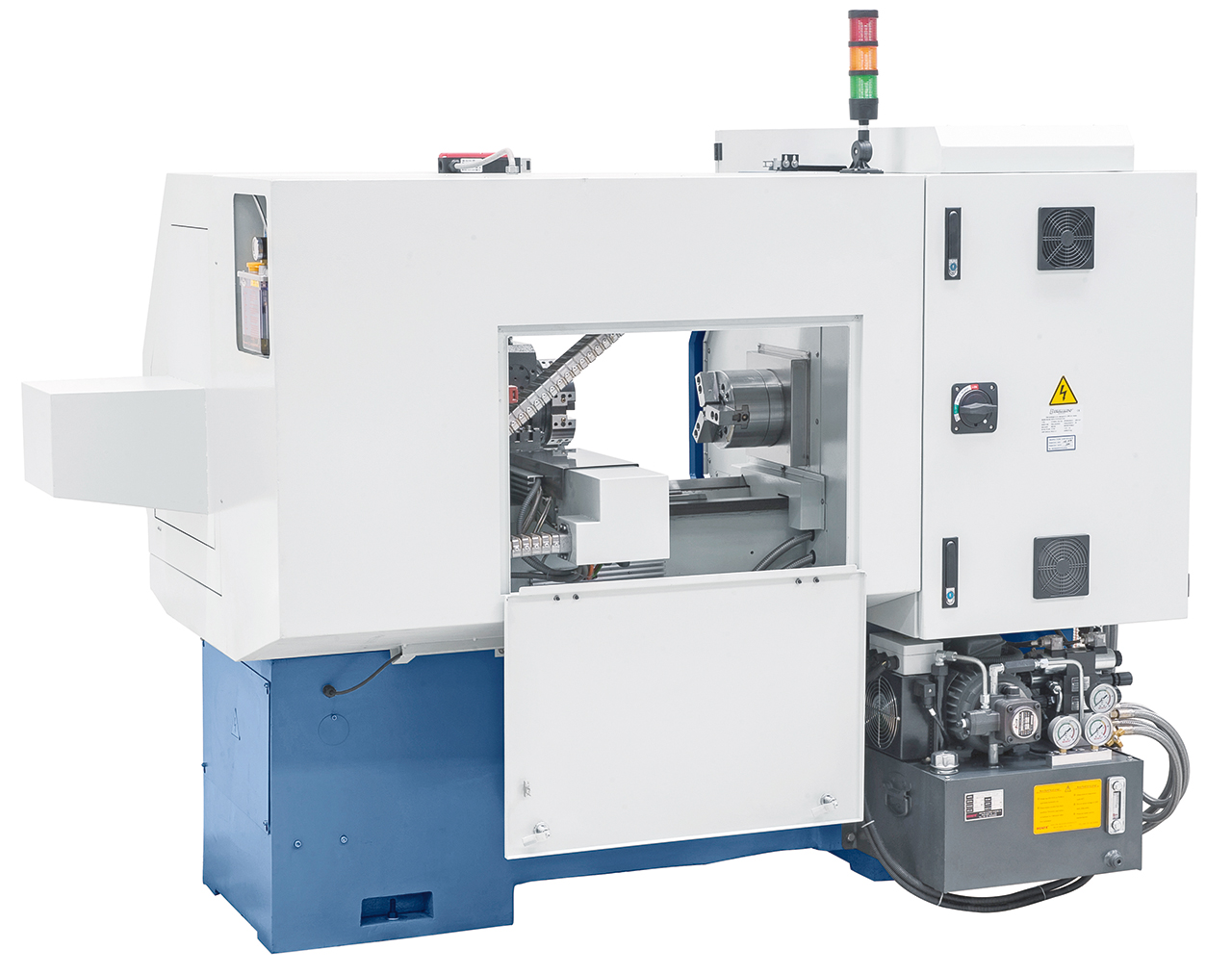

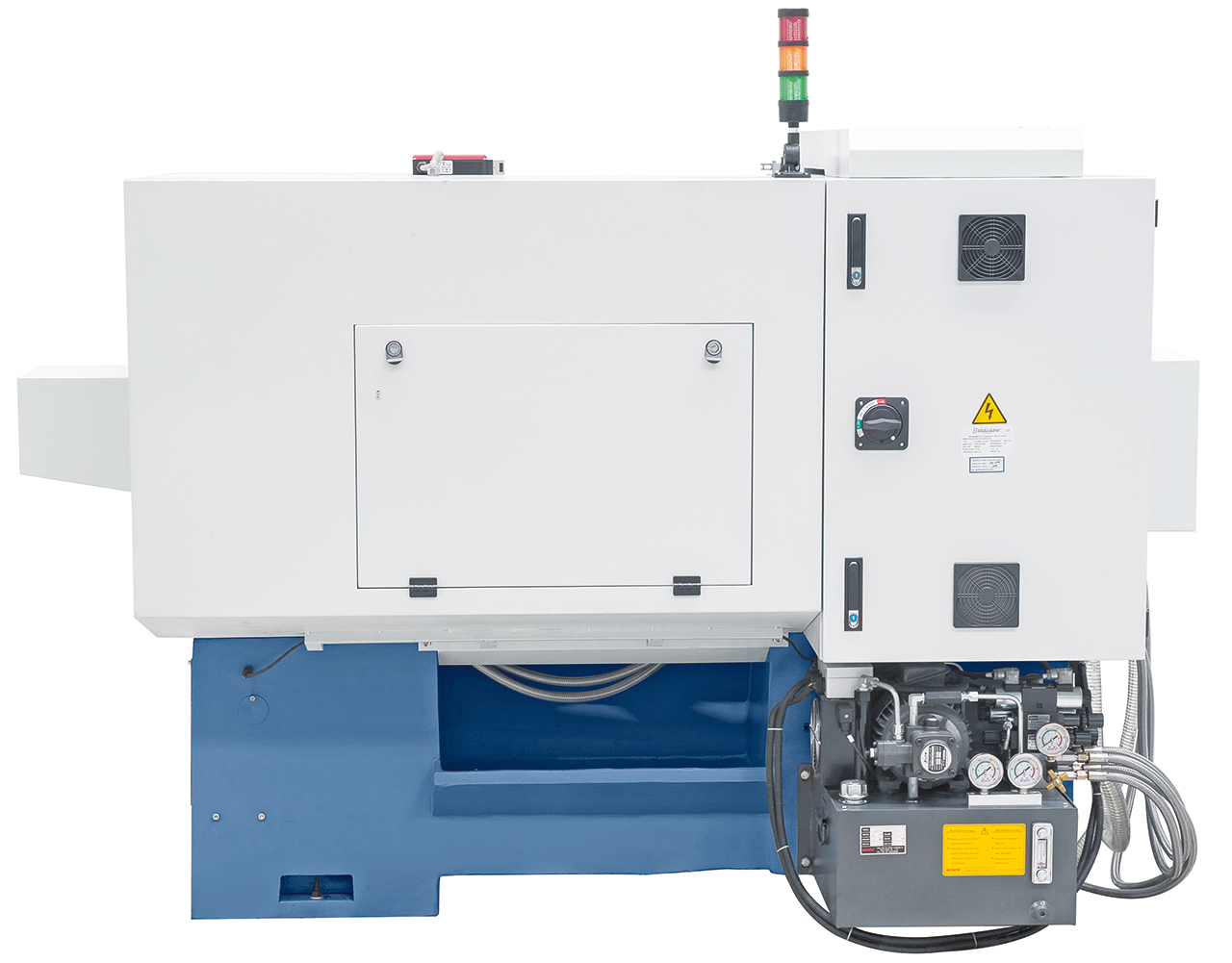

![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/69/33/19/1723195083/03-1403xl0_1-v2_084b8ef035388f572b25f2a1eb51a4eb.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/4e/dd/69/1723195083/03-1403xl0_2-v2_5ffd23dc33c6f7c0cb904d4c79b4d31d.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/86/43/14/1723195084/03-1403xl0_3-v2_3f5df2157b4490a71bb8728076a570e0.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/42/0a/62/1723195084/03-1403xl0_4-v2_7a679ddbdae7c37e05410e247e885f6f.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/dc/b2/6e/1723195084/03-1403xl0_5-v2_416dada045569f3c16960c4e13ed6581.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/1e/1a/52/1723195085/03-1403xl0_6-v2_ebac93d8e3224583d6b157bc5ac4a075.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/4c/df/00/1723195085/03-1403xl0_7-v2_49fecc0a45c262dd5db94823739eb677.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/2f/0c/72/1723195085/03-1403xl0_8-v2_5b429e61db202b96f23b85626275a51d.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/52/7b/95/1723195086/03-1403xl0_9-v2_cca783c634ef60d434d0525503fa3440.jpg.jpg)
![Hydraulisches 3-Backenfutter
diam. 200 mm Hydraulisches 3-Backenfutter
diam. 200 mm](https://bernardo-shop.de/media/c7/9f/c7/1723195086/03-1403xl0_10-v2_cd33e30a461d49fe295850d0f5cc411b.jpg.jpg)

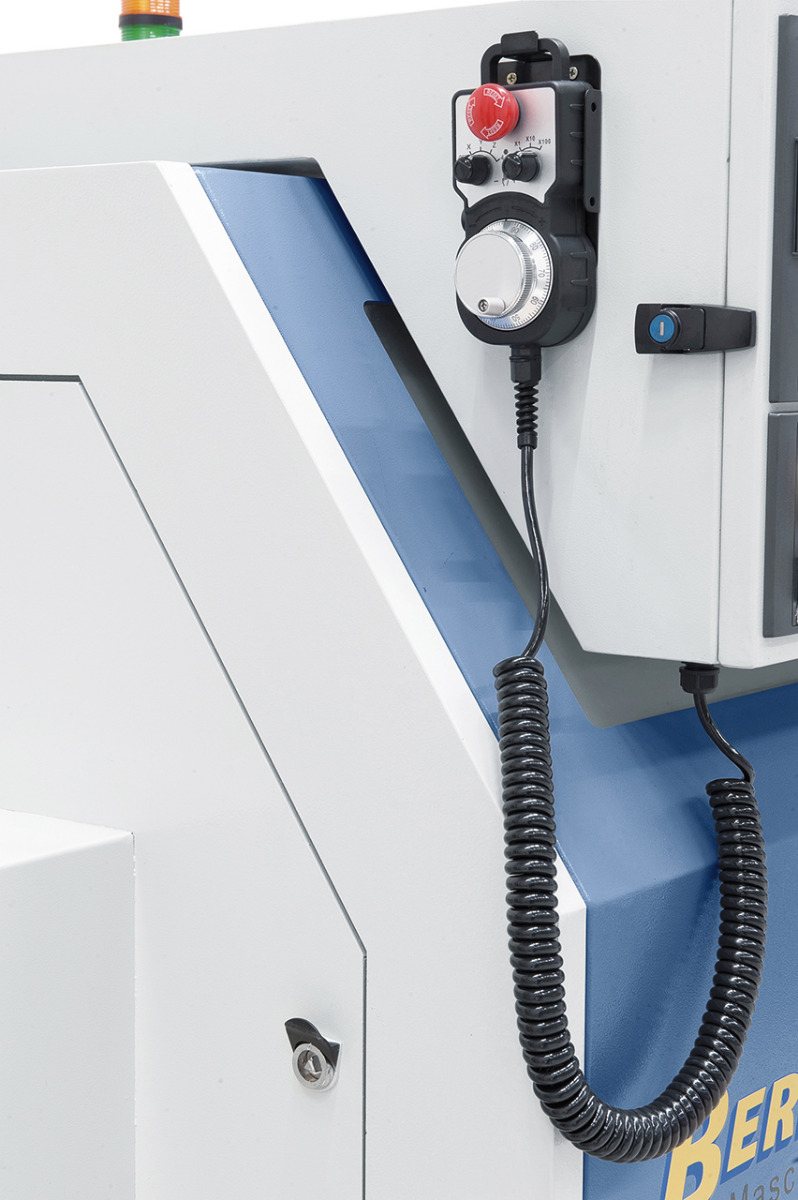

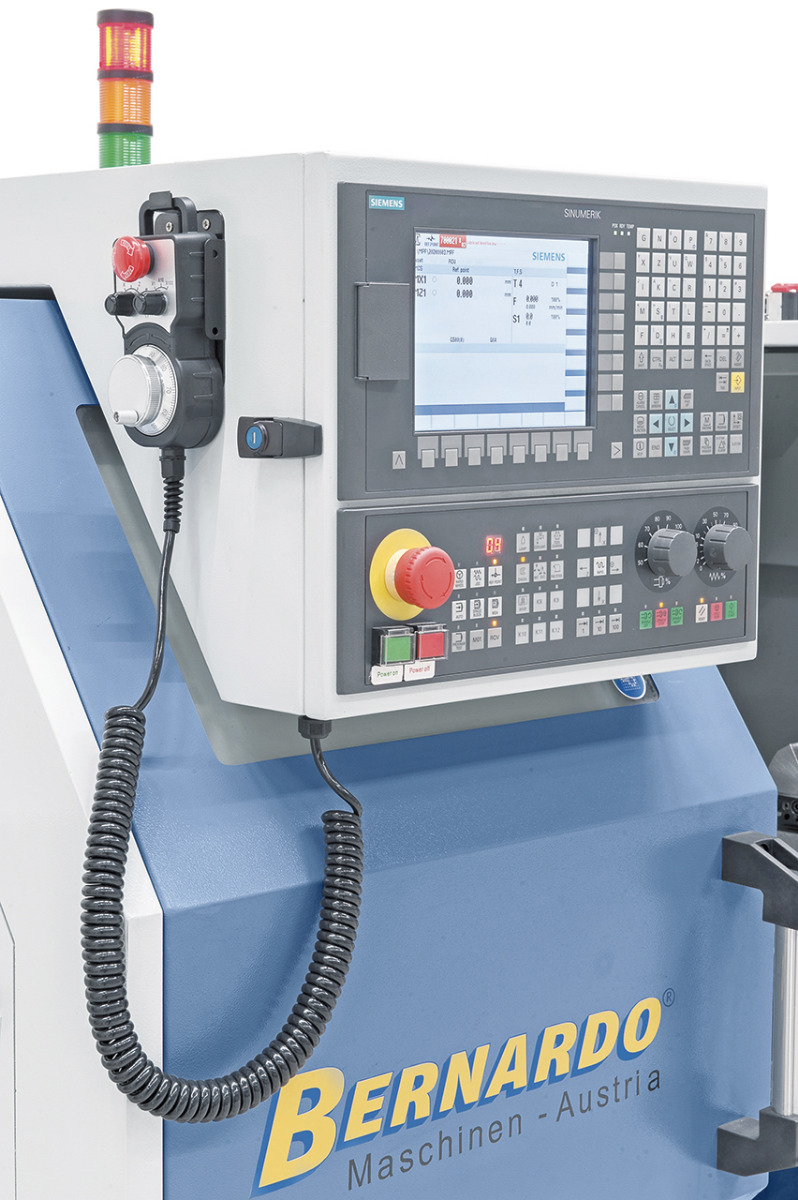

![Inklusive elektronischem Handrad Inklusive elektronischem Handrad](https://bernardo-shop.de/media/31/a1/55/1723195086/03-1403xl0_11-v2_4ad911565cad504c05e0e4e6489d2e2f.jpg.jpg)

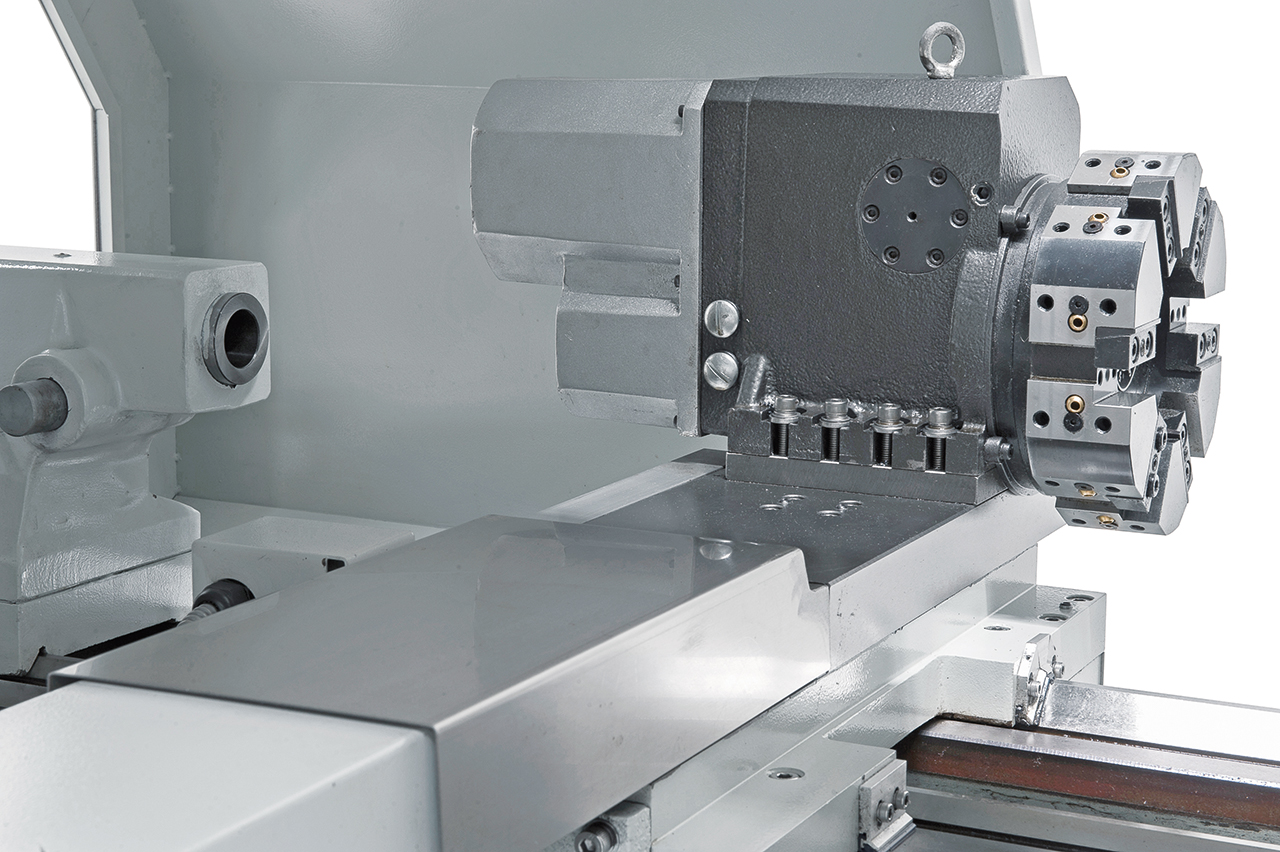

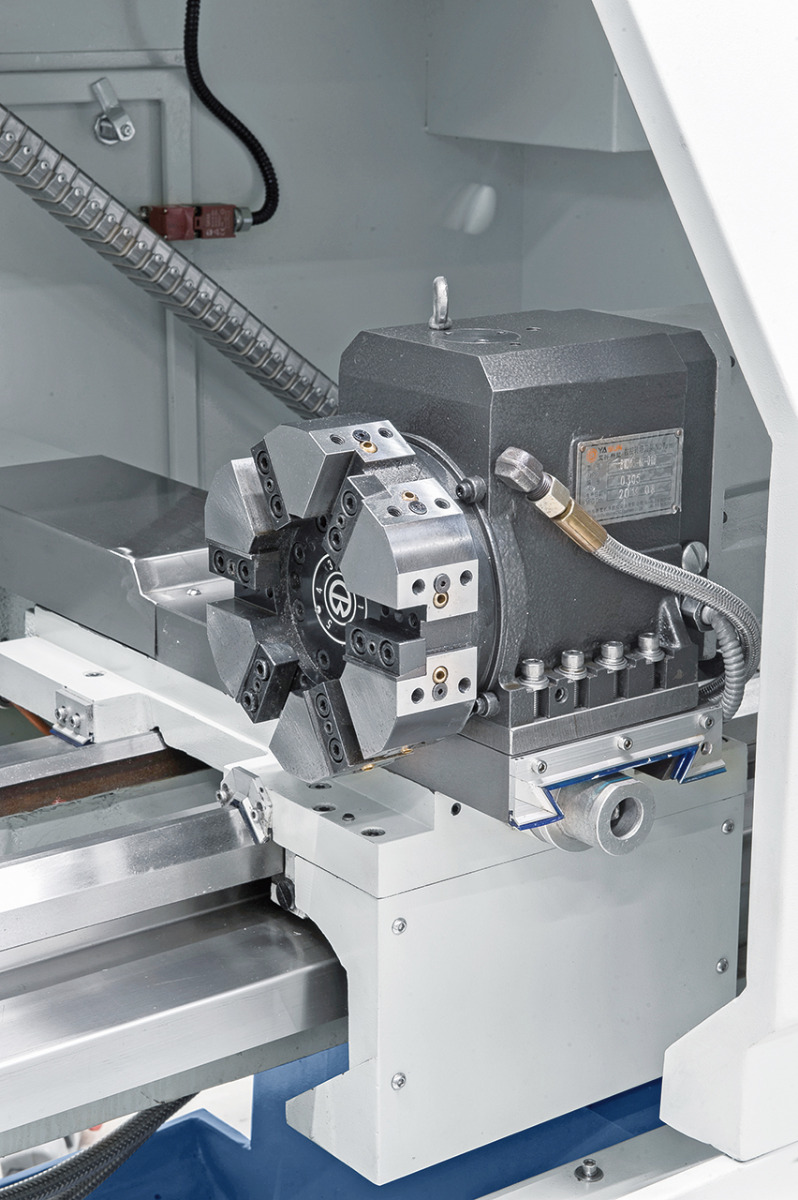

![Robuster Werkzeugrevolver mit
6 Stationen. Robuster Werkzeugrevolver mit
6 Stationen.](https://bernardo-shop.de/media/d1/g0/27/1723195086/03-1403xl0_12-v2_7805cd82233091bbeb6053425fa40ed8.jpg.jpg)
![Hydraulische Verstellung der
Reitstockpinole serienmäßig. Hydraulische Verstellung der
Reitstockpinole serienmäßig.](https://bernardo-shop.de/media/9a/d7/93/1723195087/03-1403xl0_13-v2_504e41a8a96ee5873b855faa688be173.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/cf/d1/12/1723195087/03-1403xl0_14-v2_529b4f1b47bd2af2b138b558ec823b58.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/26/ae/62/1723195087/03-1403xl0_15-v2_a754aec0ddcc89eed17fa066993dc03b.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/bf/3c/86/1723195088/03-1403xl0_16-v2_2ca62cea18ed3250aae840c7489490d9.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/10/d3/29/1723195088/03-1403xl0_17-v2_50adb14c8d440e99b7f80e7102302a65.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/d2/e3/b7/1723195088/03-1403xl0_18-v2_48b23cb497ed53918998e96b299e8d61.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/29/2d/fc/1723195089/03-1403xl0_19-v2_af13c524207909613cfda05288d6bf0a.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/77/b9/7c/1723195089/03-1403xl0_20-v2_eea0fb4224e174bac38cad14230a1a64.jpg.jpg)

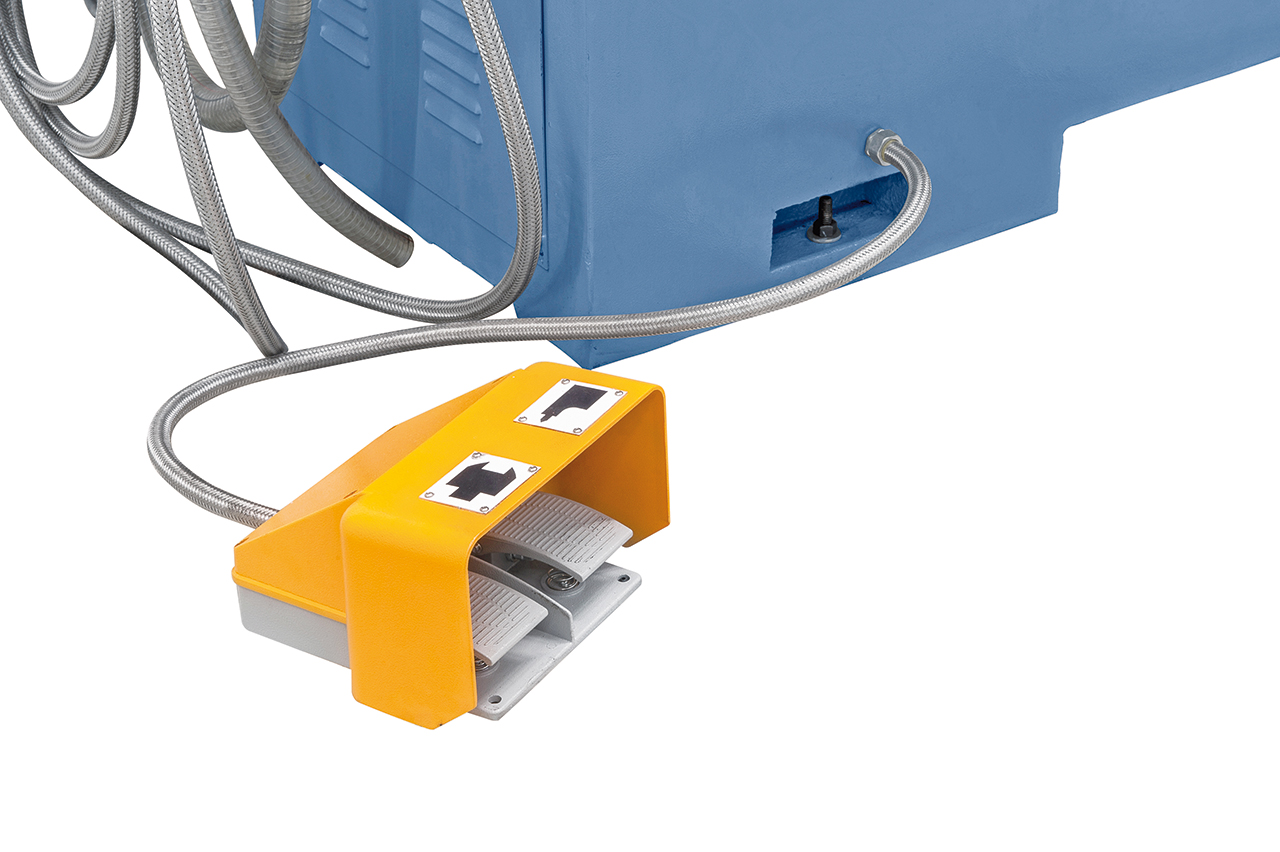

![Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole. Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole.](https://bernardo-shop.de/media/9a/23/75/1723195089/03-1403xl0_21_1-v2_13db83800e8ac60553c73a0a4fb21d74.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/6b/9d/a9/1723195089/03-1403xl0_22-v2_cc9115a7bb2a3e7d387324bdb8b423c8.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/c0/74/32/1723195090/03-1403xl0_23-v2_da445c7b0b8a80539d6b2b81195cb748.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/46/7e/e9/1723195090/03-1403xl0_24-v2_116b5111b3d4aa13468ceac612d0b159.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/69/33/19/1723195083/03-1403xl0_1-v2_084b8ef035388f572b25f2a1eb51a4eb.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/4e/dd/69/1723195083/03-1403xl0_2-v2_5ffd23dc33c6f7c0cb904d4c79b4d31d.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/86/43/14/1723195084/03-1403xl0_3-v2_3f5df2157b4490a71bb8728076a570e0.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/42/0a/62/1723195084/03-1403xl0_4-v2_7a679ddbdae7c37e05410e247e885f6f.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/dc/b2/6e/1723195084/03-1403xl0_5-v2_416dada045569f3c16960c4e13ed6581.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/1e/1a/52/1723195085/03-1403xl0_6-v2_ebac93d8e3224583d6b157bc5ac4a075.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/4c/df/00/1723195085/03-1403xl0_7-v2_49fecc0a45c262dd5db94823739eb677.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/2f/0c/72/1723195085/03-1403xl0_8-v2_5b429e61db202b96f23b85626275a51d.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/52/7b/95/1723195086/03-1403xl0_9-v2_cca783c634ef60d434d0525503fa3440.jpg.jpg)
![Hydraulisches 3-Backenfutter
diam. 200 mm Hydraulisches 3-Backenfutter
diam. 200 mm](https://bernardo-shop.de/media/c7/9f/c7/1723195086/03-1403xl0_10-v2_cd33e30a461d49fe295850d0f5cc411b.jpg.jpg)
![Inklusive elektronischem Handrad Inklusive elektronischem Handrad](https://bernardo-shop.de/media/31/a1/55/1723195086/03-1403xl0_11-v2_4ad911565cad504c05e0e4e6489d2e2f.jpg.jpg)
![Robuster Werkzeugrevolver mit
6 Stationen. Robuster Werkzeugrevolver mit
6 Stationen.](https://bernardo-shop.de/media/d1/g0/27/1723195086/03-1403xl0_12-v2_7805cd82233091bbeb6053425fa40ed8.jpg.jpg)
![Hydraulische Verstellung der
Reitstockpinole serienmäßig. Hydraulische Verstellung der
Reitstockpinole serienmäßig.](https://bernardo-shop.de/media/9a/d7/93/1723195087/03-1403xl0_13-v2_504e41a8a96ee5873b855faa688be173.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/cf/d1/12/1723195087/03-1403xl0_14-v2_529b4f1b47bd2af2b138b558ec823b58.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/26/ae/62/1723195087/03-1403xl0_15-v2_a754aec0ddcc89eed17fa066993dc03b.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/bf/3c/86/1723195088/03-1403xl0_16-v2_2ca62cea18ed3250aae840c7489490d9.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/10/d3/29/1723195088/03-1403xl0_17-v2_50adb14c8d440e99b7f80e7102302a65.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/d2/e3/b7/1723195088/03-1403xl0_18-v2_48b23cb497ed53918998e96b299e8d61.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/29/2d/fc/1723195089/03-1403xl0_19-v2_af13c524207909613cfda05288d6bf0a.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/77/b9/7c/1723195089/03-1403xl0_20-v2_eea0fb4224e174bac38cad14230a1a64.jpg.jpg)
![Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole. Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole.](https://bernardo-shop.de/media/9a/23/75/1723195089/03-1403xl0_21_1-v2_13db83800e8ac60553c73a0a4fb21d74.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/6b/9d/a9/1723195089/03-1403xl0_22-v2_cc9115a7bb2a3e7d387324bdb8b423c8.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/c0/74/32/1723195090/03-1403xl0_23-v2_da445c7b0b8a80539d6b2b81195cb748.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/46/7e/e9/1723195090/03-1403xl0_24-v2_116b5111b3d4aa13468ceac612d0b159.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/69/33/19/1723195083/03-1403xl0_1-v2_084b8ef035388f572b25f2a1eb51a4eb.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/4e/dd/69/1723195083/03-1403xl0_2-v2_5ffd23dc33c6f7c0cb904d4c79b4d31d.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/86/43/14/1723195084/03-1403xl0_3-v2_3f5df2157b4490a71bb8728076a570e0.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/42/0a/62/1723195084/03-1403xl0_4-v2_7a679ddbdae7c37e05410e247e885f6f.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/dc/b2/6e/1723195084/03-1403xl0_5-v2_416dada045569f3c16960c4e13ed6581.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/1e/1a/52/1723195085/03-1403xl0_6-v2_ebac93d8e3224583d6b157bc5ac4a075.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/4c/df/00/1723195085/03-1403xl0_7-v2_49fecc0a45c262dd5db94823739eb677.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/2f/0c/72/1723195085/03-1403xl0_8-v2_5b429e61db202b96f23b85626275a51d.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/52/7b/95/1723195086/03-1403xl0_9-v2_cca783c634ef60d434d0525503fa3440.jpg.jpg)
![Hydraulisches 3-Backenfutter
diam. 200 mm Hydraulisches 3-Backenfutter
diam. 200 mm](https://bernardo-shop.de/media/c7/9f/c7/1723195086/03-1403xl0_10-v2_cd33e30a461d49fe295850d0f5cc411b.jpg.jpg)
![Inklusive elektronischem Handrad Inklusive elektronischem Handrad](https://bernardo-shop.de/media/31/a1/55/1723195086/03-1403xl0_11-v2_4ad911565cad504c05e0e4e6489d2e2f.jpg.jpg)
![Robuster Werkzeugrevolver mit
6 Stationen. Robuster Werkzeugrevolver mit
6 Stationen.](https://bernardo-shop.de/media/d1/g0/27/1723195086/03-1403xl0_12-v2_7805cd82233091bbeb6053425fa40ed8.jpg.jpg)
![Hydraulische Verstellung der
Reitstockpinole serienmäßig. Hydraulische Verstellung der
Reitstockpinole serienmäßig.](https://bernardo-shop.de/media/9a/d7/93/1723195087/03-1403xl0_13-v2_504e41a8a96ee5873b855faa688be173.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/cf/d1/12/1723195087/03-1403xl0_14-v2_529b4f1b47bd2af2b138b558ec823b58.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/26/ae/62/1723195087/03-1403xl0_15-v2_a754aec0ddcc89eed17fa066993dc03b.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/bf/3c/86/1723195088/03-1403xl0_16-v2_2ca62cea18ed3250aae840c7489490d9.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/10/d3/29/1723195088/03-1403xl0_17-v2_50adb14c8d440e99b7f80e7102302a65.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/d2/e3/b7/1723195088/03-1403xl0_18-v2_48b23cb497ed53918998e96b299e8d61.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/29/2d/fc/1723195089/03-1403xl0_19-v2_af13c524207909613cfda05288d6bf0a.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/77/b9/7c/1723195089/03-1403xl0_20-v2_eea0fb4224e174bac38cad14230a1a64.jpg.jpg)
![Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole. Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole.](https://bernardo-shop.de/media/9a/23/75/1723195089/03-1403xl0_21_1-v2_13db83800e8ac60553c73a0a4fb21d74.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/6b/9d/a9/1723195089/03-1403xl0_22-v2_cc9115a7bb2a3e7d387324bdb8b423c8.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/c0/74/32/1723195090/03-1403xl0_23-v2_da445c7b0b8a80539d6b2b81195cb748.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/46/7e/e9/1723195090/03-1403xl0_24-v2_116b5111b3d4aa13468ceac612d0b159.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/69/33/19/1723195083/03-1403xl0_1-v2_084b8ef035388f572b25f2a1eb51a4eb.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/4e/dd/69/1723195083/03-1403xl0_2-v2_5ffd23dc33c6f7c0cb904d4c79b4d31d.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/86/43/14/1723195084/03-1403xl0_3-v2_3f5df2157b4490a71bb8728076a570e0.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/42/0a/62/1723195084/03-1403xl0_4-v2_7a679ddbdae7c37e05410e247e885f6f.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/dc/b2/6e/1723195084/03-1403xl0_5-v2_416dada045569f3c16960c4e13ed6581.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/1e/1a/52/1723195085/03-1403xl0_6-v2_ebac93d8e3224583d6b157bc5ac4a075.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/4c/df/00/1723195085/03-1403xl0_7-v2_49fecc0a45c262dd5db94823739eb677.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/2f/0c/72/1723195085/03-1403xl0_8-v2_5b429e61db202b96f23b85626275a51d.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/52/7b/95/1723195086/03-1403xl0_9-v2_cca783c634ef60d434d0525503fa3440.jpg.jpg)
![Hydraulisches 3-Backenfutter
diam. 200 mm Hydraulisches 3-Backenfutter
diam. 200 mm](https://bernardo-shop.de/media/c7/9f/c7/1723195086/03-1403xl0_10-v2_cd33e30a461d49fe295850d0f5cc411b.jpg.jpg)
![Inklusive elektronischem Handrad Inklusive elektronischem Handrad](https://bernardo-shop.de/media/31/a1/55/1723195086/03-1403xl0_11-v2_4ad911565cad504c05e0e4e6489d2e2f.jpg.jpg)
![Robuster Werkzeugrevolver mit
6 Stationen. Robuster Werkzeugrevolver mit
6 Stationen.](https://bernardo-shop.de/media/d1/g0/27/1723195086/03-1403xl0_12-v2_7805cd82233091bbeb6053425fa40ed8.jpg.jpg)
![Hydraulische Verstellung der
Reitstockpinole serienmäßig. Hydraulische Verstellung der
Reitstockpinole serienmäßig.](https://bernardo-shop.de/media/9a/d7/93/1723195087/03-1403xl0_13-v2_504e41a8a96ee5873b855faa688be173.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/cf/d1/12/1723195087/03-1403xl0_14-v2_529b4f1b47bd2af2b138b558ec823b58.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/26/ae/62/1723195087/03-1403xl0_15-v2_a754aec0ddcc89eed17fa066993dc03b.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/bf/3c/86/1723195088/03-1403xl0_16-v2_2ca62cea18ed3250aae840c7489490d9.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/10/d3/29/1723195088/03-1403xl0_17-v2_50adb14c8d440e99b7f80e7102302a65.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/d2/e3/b7/1723195088/03-1403xl0_18-v2_48b23cb497ed53918998e96b299e8d61.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/29/2d/fc/1723195089/03-1403xl0_19-v2_af13c524207909613cfda05288d6bf0a.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/77/b9/7c/1723195089/03-1403xl0_20-v2_eea0fb4224e174bac38cad14230a1a64.jpg.jpg)
![Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole. Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole.](https://bernardo-shop.de/media/9a/23/75/1723195089/03-1403xl0_21_1-v2_13db83800e8ac60553c73a0a4fb21d74.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/6b/9d/a9/1723195089/03-1403xl0_22-v2_cc9115a7bb2a3e7d387324bdb8b423c8.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/c0/74/32/1723195090/03-1403xl0_23-v2_da445c7b0b8a80539d6b2b81195cb748.jpg.jpg)
![CK 360 x 750 CK 360 x 750](https://bernardo-shop.de/media/46/7e/e9/1723195090/03-1403xl0_24-v2_116b5111b3d4aa13468ceac612d0b159.jpg.jpg)
24.474,97 €*
% 26.037,20 €* (6% gespart)Sofort verfügbar, Lieferzeit: 3-8 Tage
Bernardo Technische Daten
Spitzenweite |
750 mm |
Spitzenhöhe |
180 mm |
Umlaufdurchmesser über Bett |
360 mm |
Umlaufdurchmesser über Planschlitten |
150 mm |
Bettbreite |
260 mm |
Spindelbohrung |
60 mm |
Spindelaufnahme |
A2-6 |
Drehzahlbereich, stufenlos |
150 - 2500 U/min |
Verfahrweg x-Achse / z-Achse |
180 mm / 750 mm |
Eilgang x- / z-Achse |
4 / 7 m/min |
Anzahl Werkzeugplätze |
6 Stk. |
Abmessung Werkzeugschaft |
16 x 16 mm |
Positioniergenauigkeit |
± 0,01 mm |
Pinolendurchmesser |
50 mm |
Pinolenweg |
100 mm |
Pinolenaufnahme |
MK 4 |
Motorleistung |
3,7 kW |
Maschinenabmessung (B x T x H) |
2450 x 1150 x 1835 mm |
Gewicht ca. |
1550 kg |
Bernardo Lieferumgang

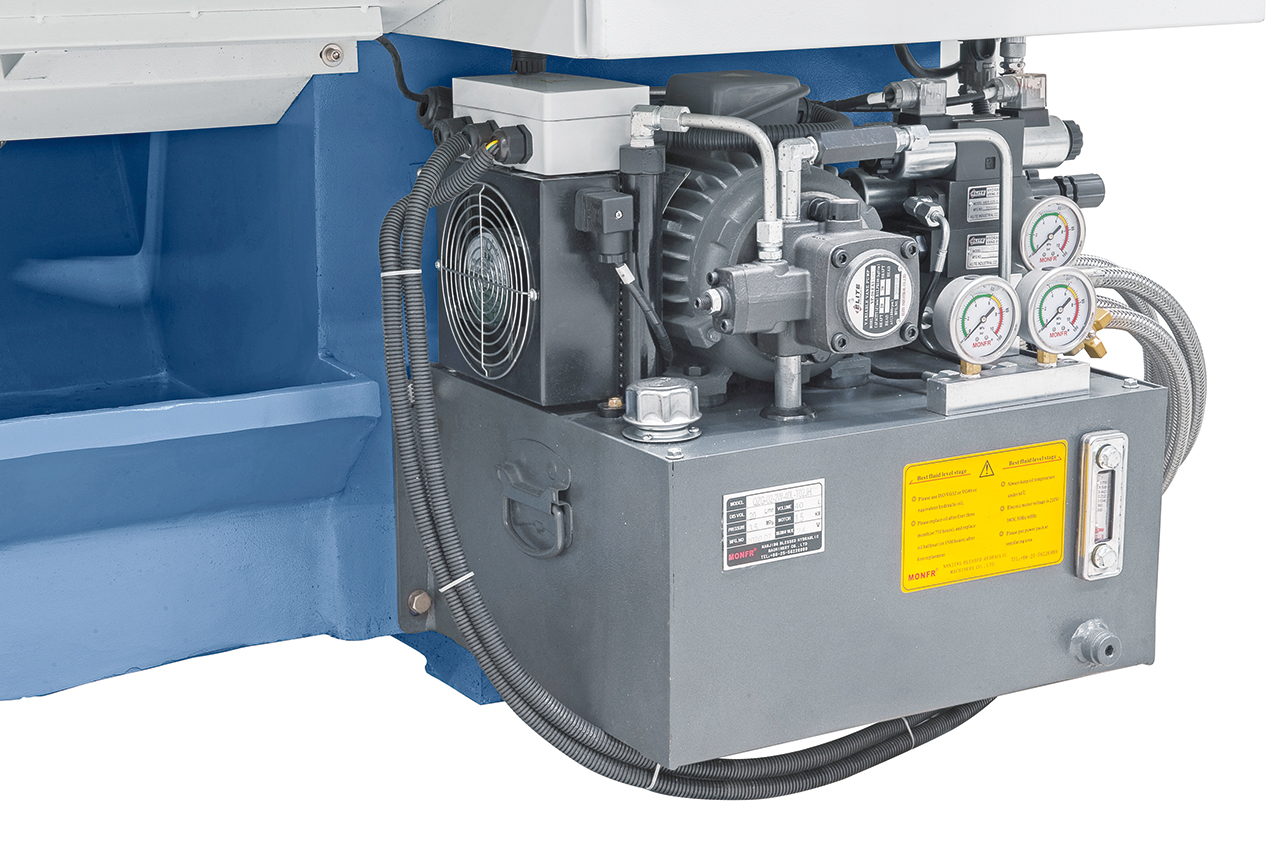

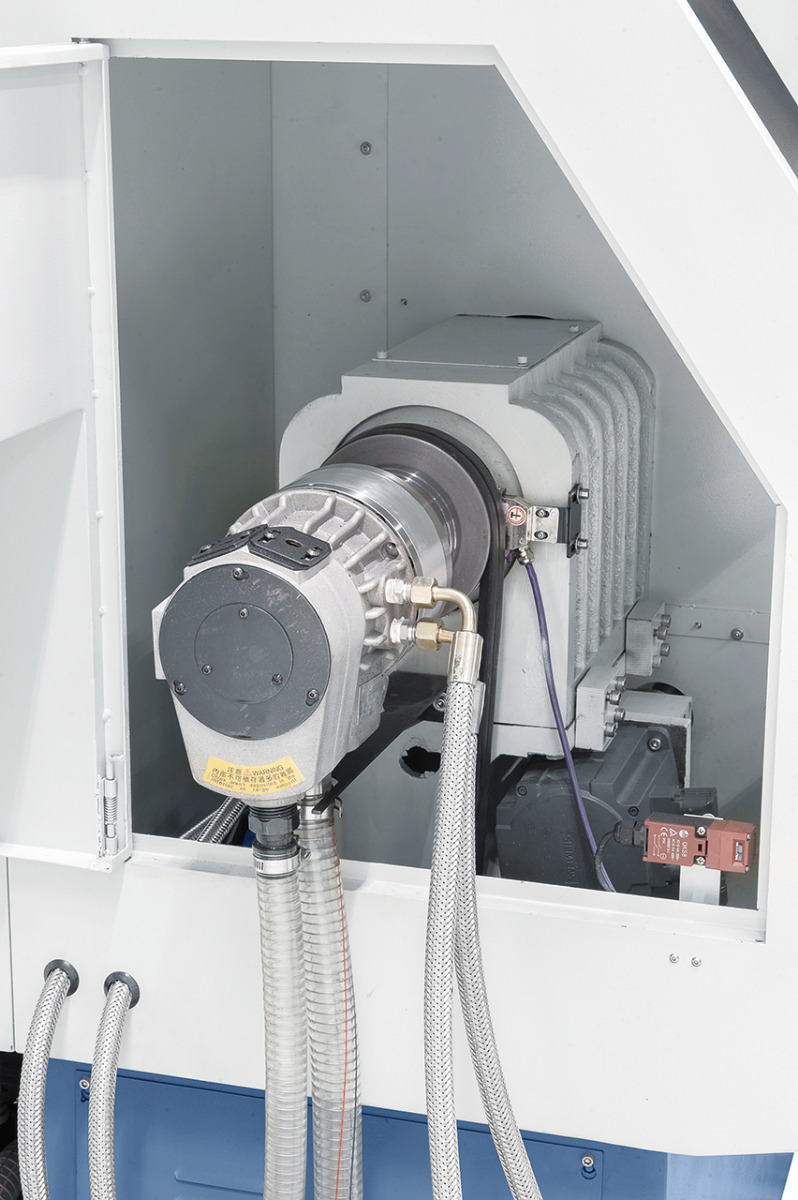

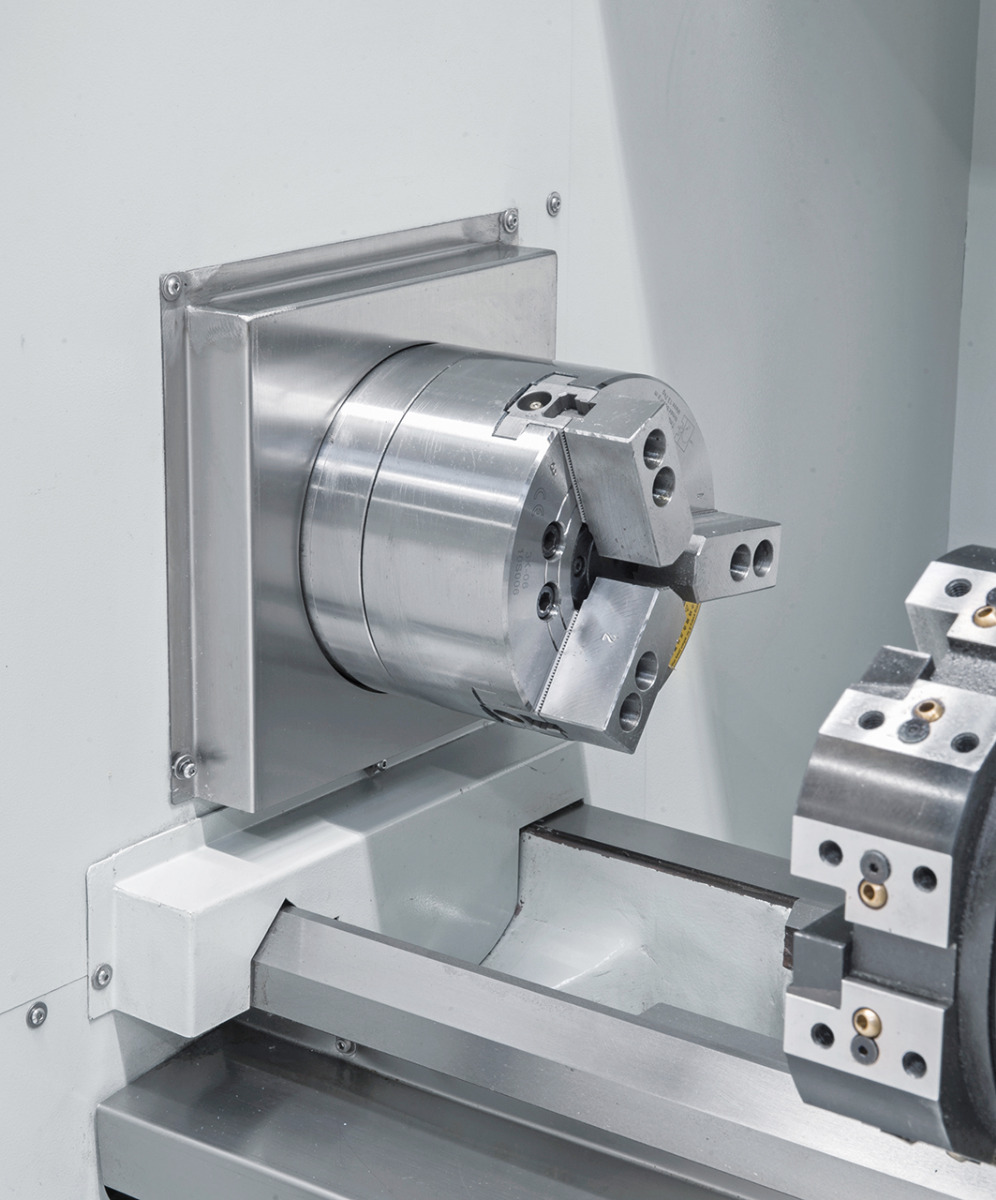

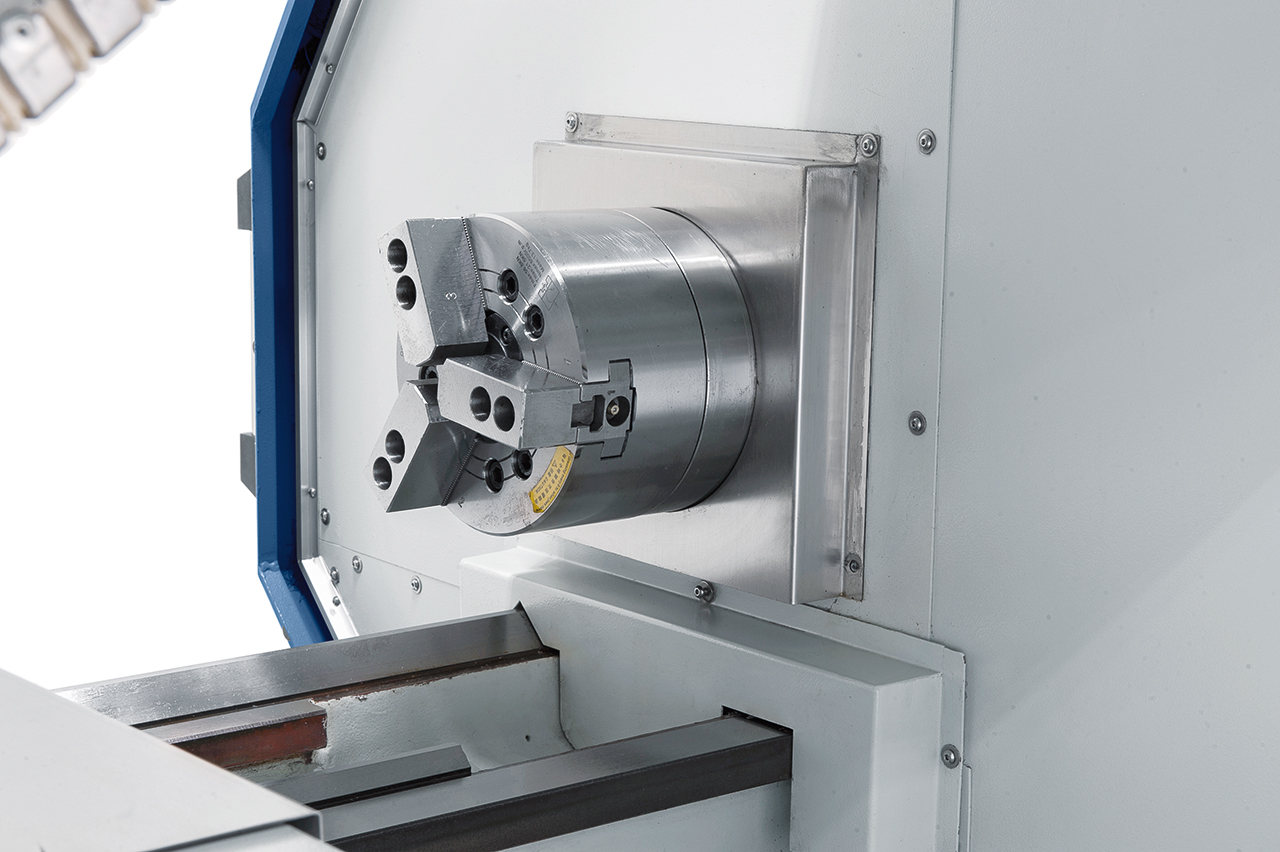

- Hydraulisches 3-Backenfutter diam. 200 mm mit Hydraulikeinheit

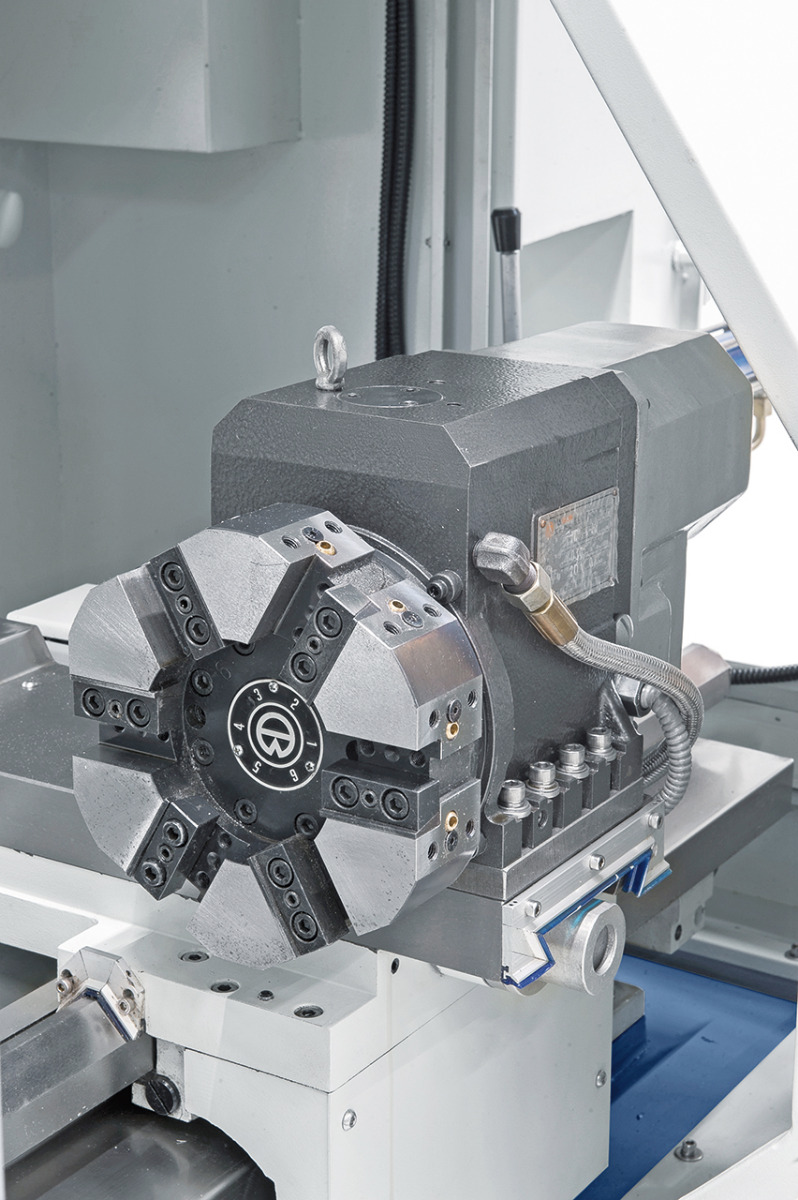

- Automatischer 6-fach Werkzeugrevolver

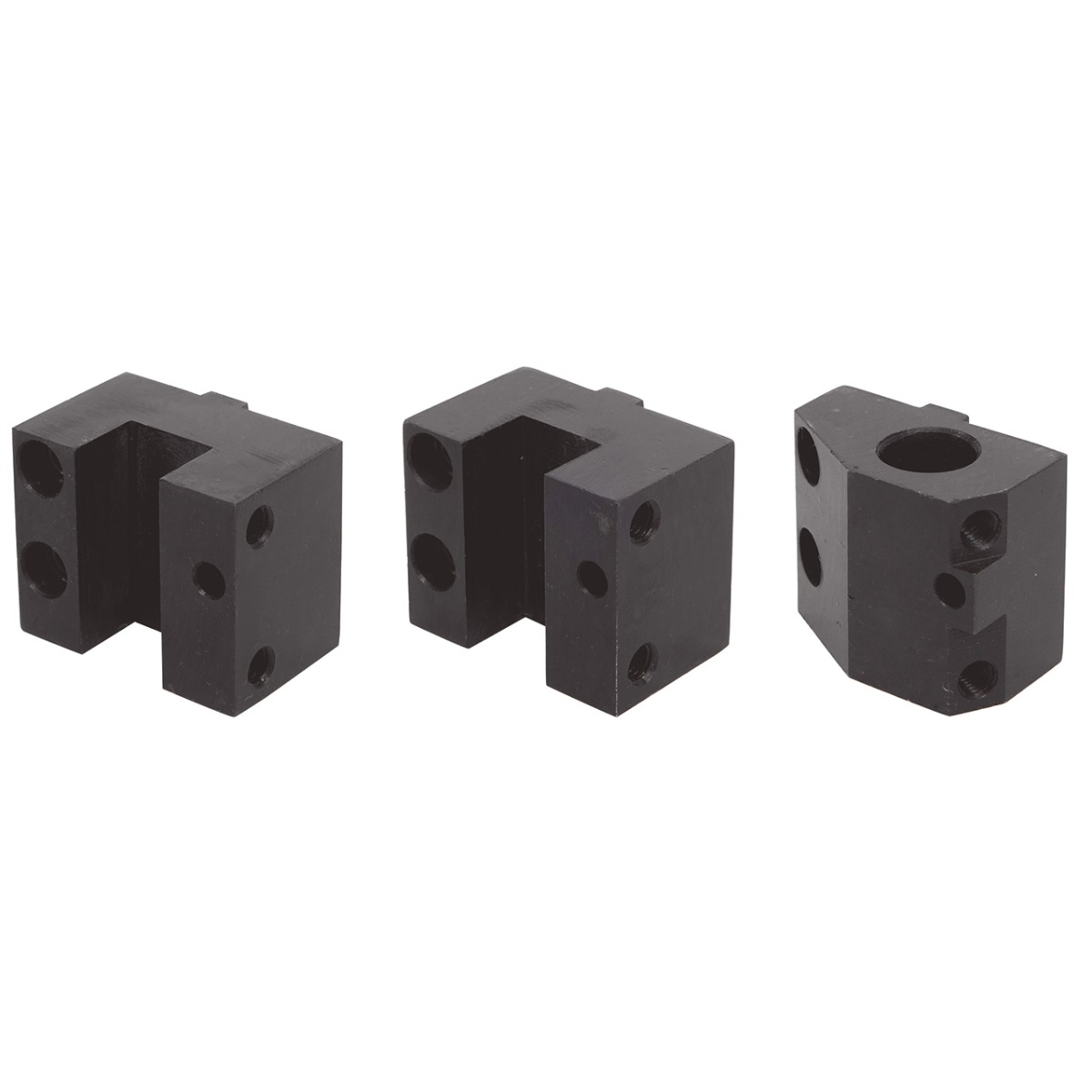

- Werkzeughalter (3 Stk.)

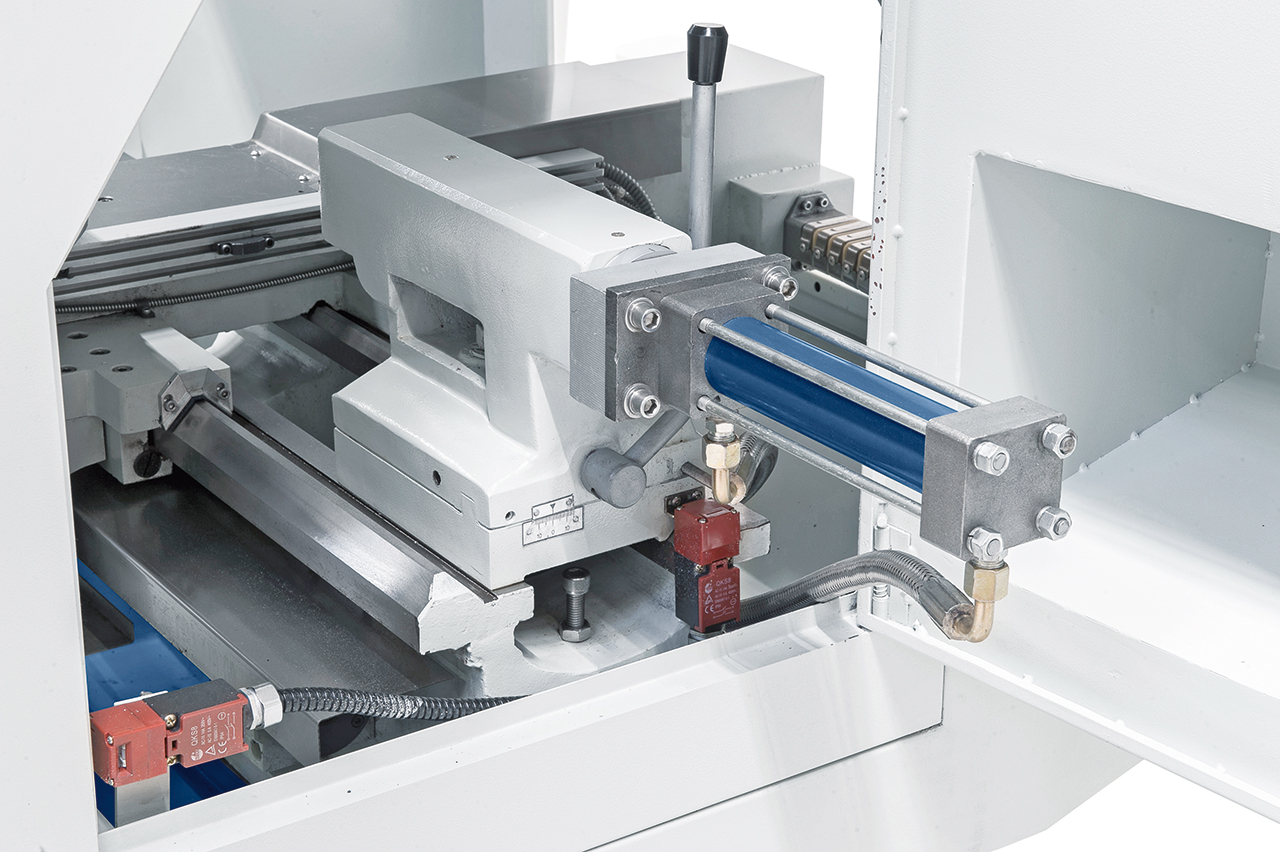

- Hydraulische Verstellung der Reitstockpinole
- Siemens 808D Advanced
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Mitlaufende Körnerspitze MK 4

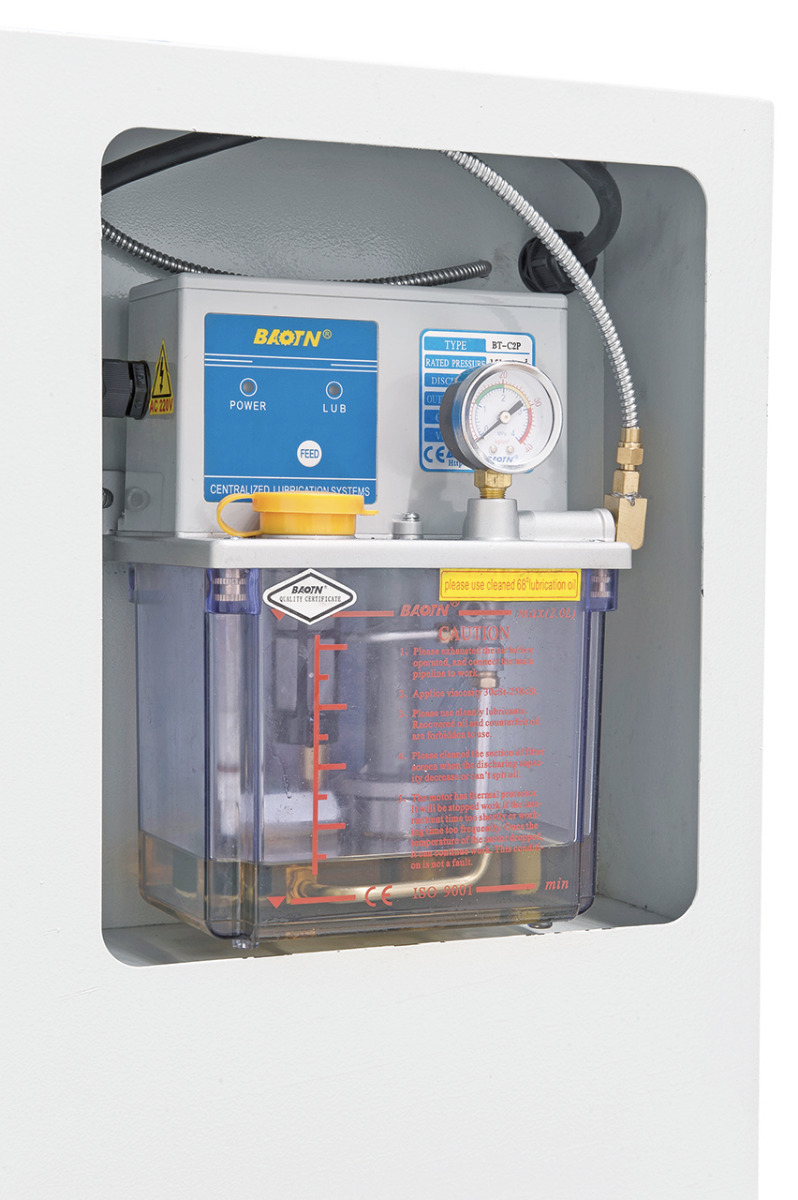

- Automatische Schmierung des Längs- und Planschlittens
- Elektronisches Handrad
- Maschinenvollverkleidung
- Bedienwerkzeug
