Bernardo CNC-Drehmaschinen CK 360 x 500

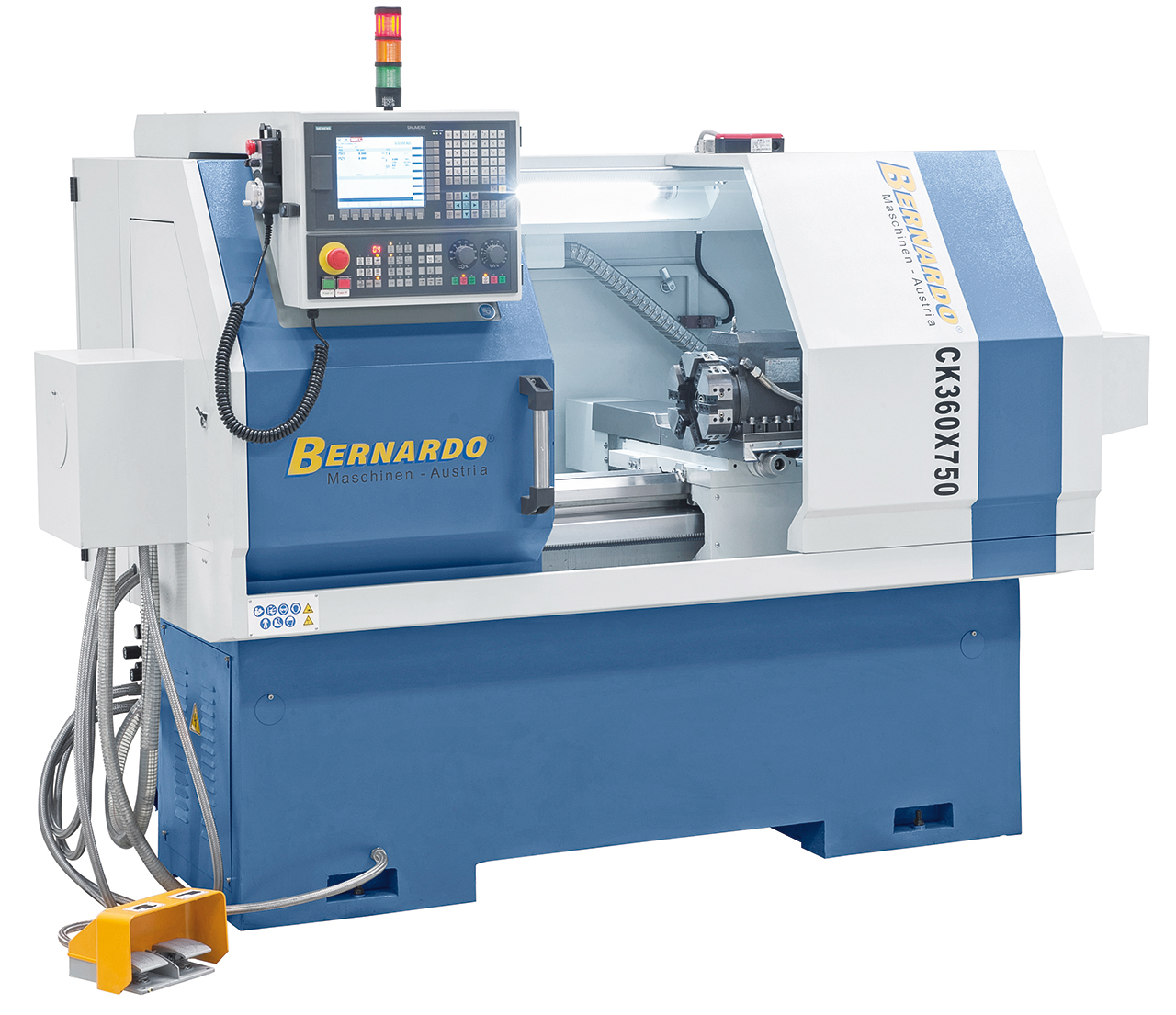

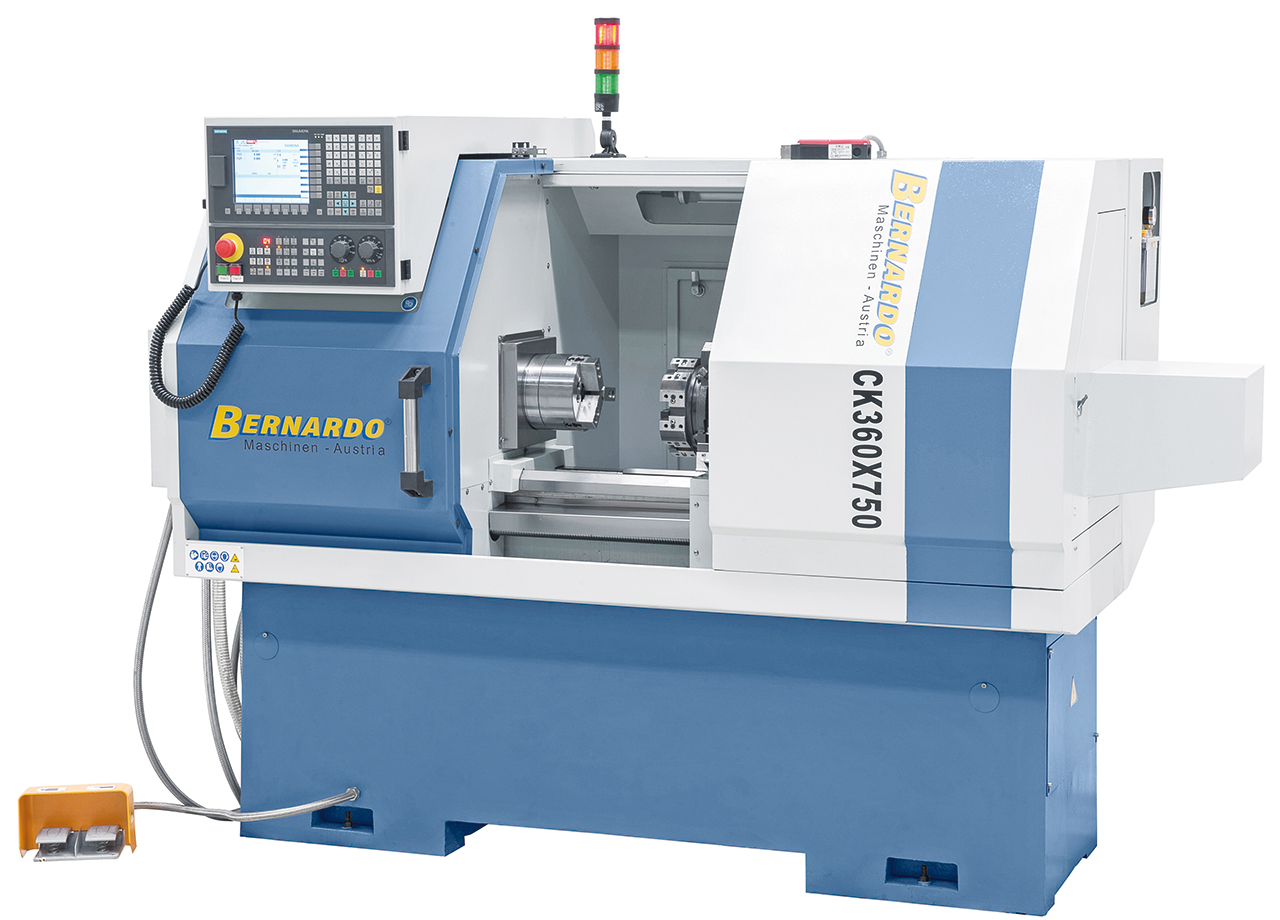

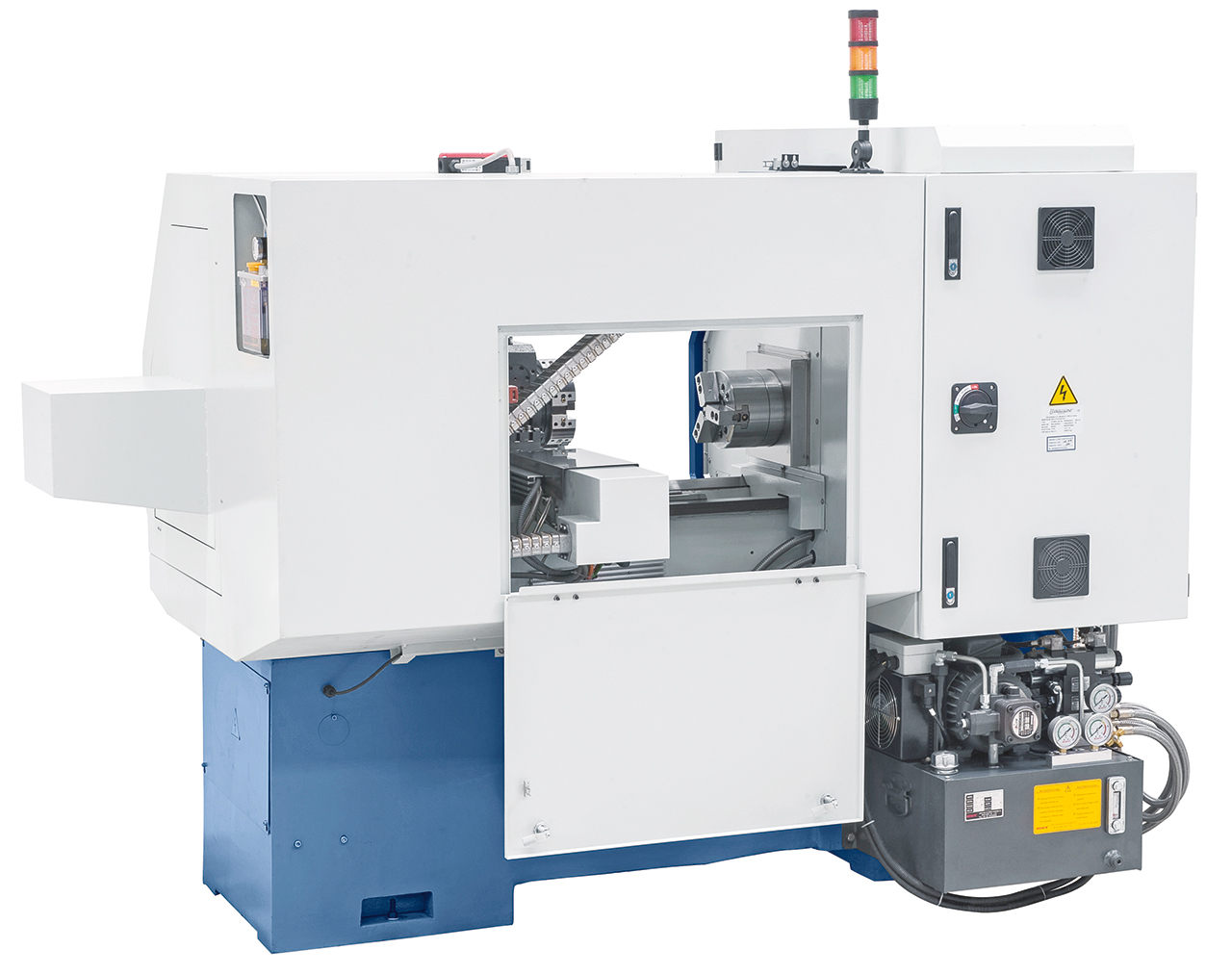

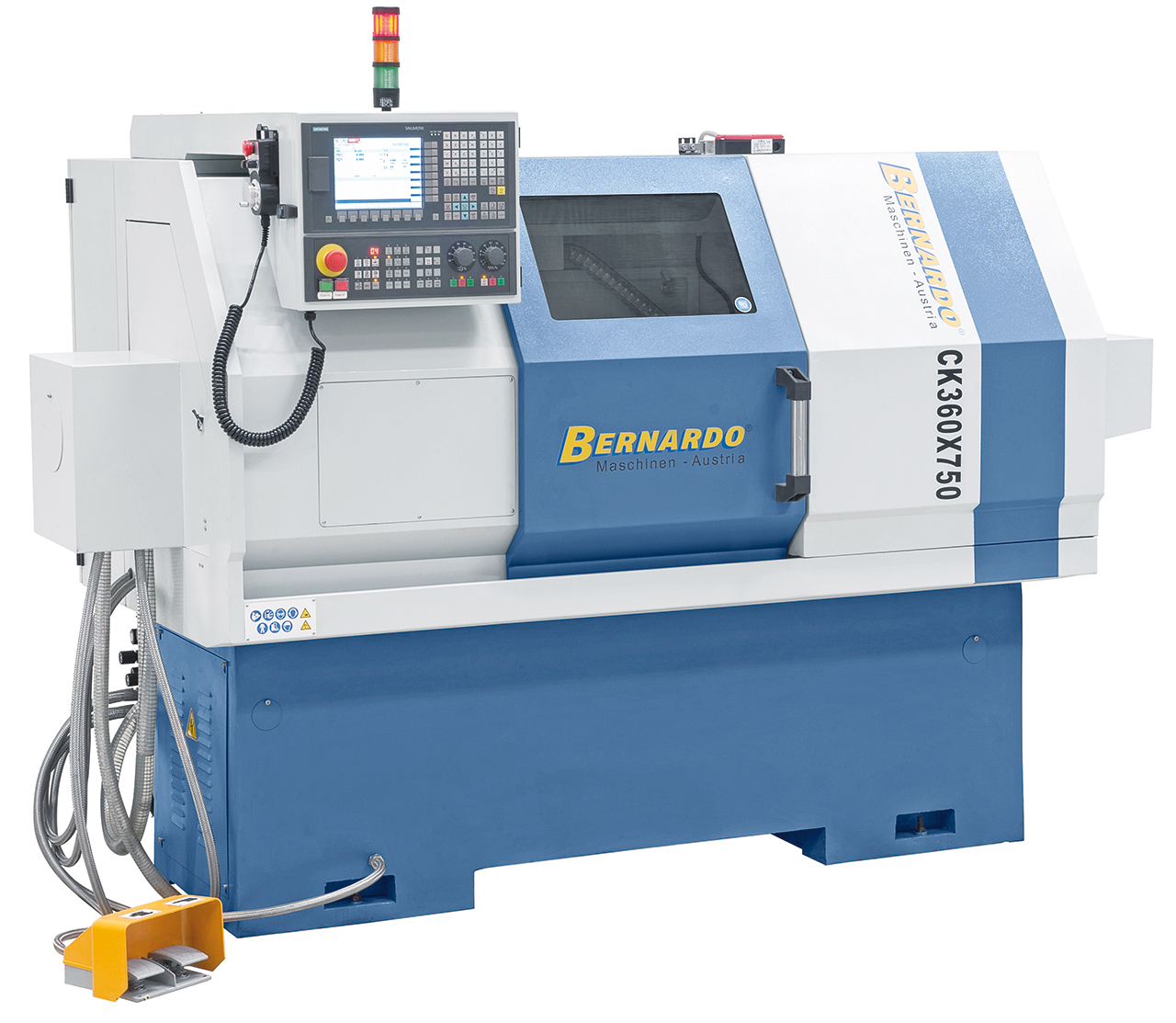

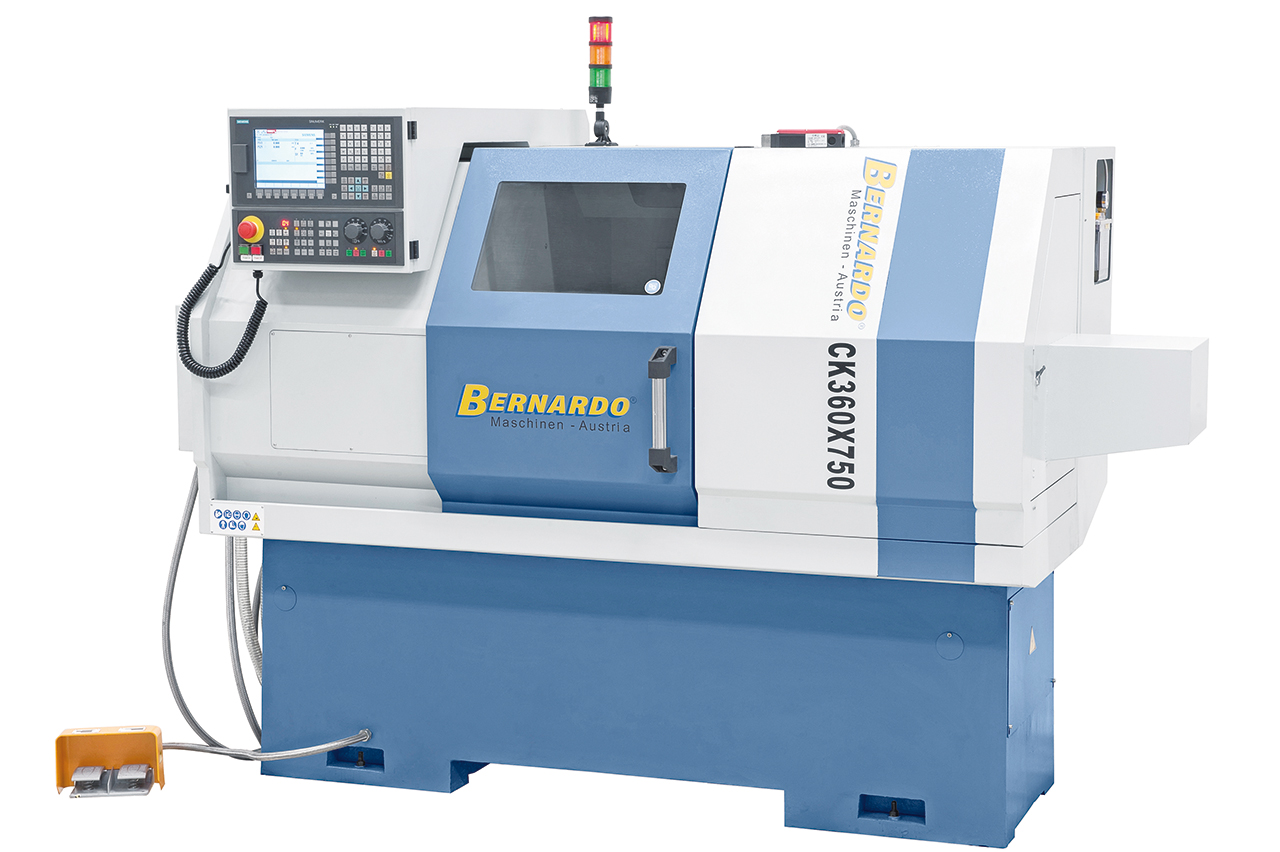

Abbildung CK 360 x 750
CK 360 x 500
CK 360 x 500
CK 360 x 500
CK 360 x 500
Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole.
CK 360 x 500
CK 360 x 500
CK 360 x 500
CK 360 x 500
CK 360 x 500
CK 360 x 500
Abbildung CK 360 x 750

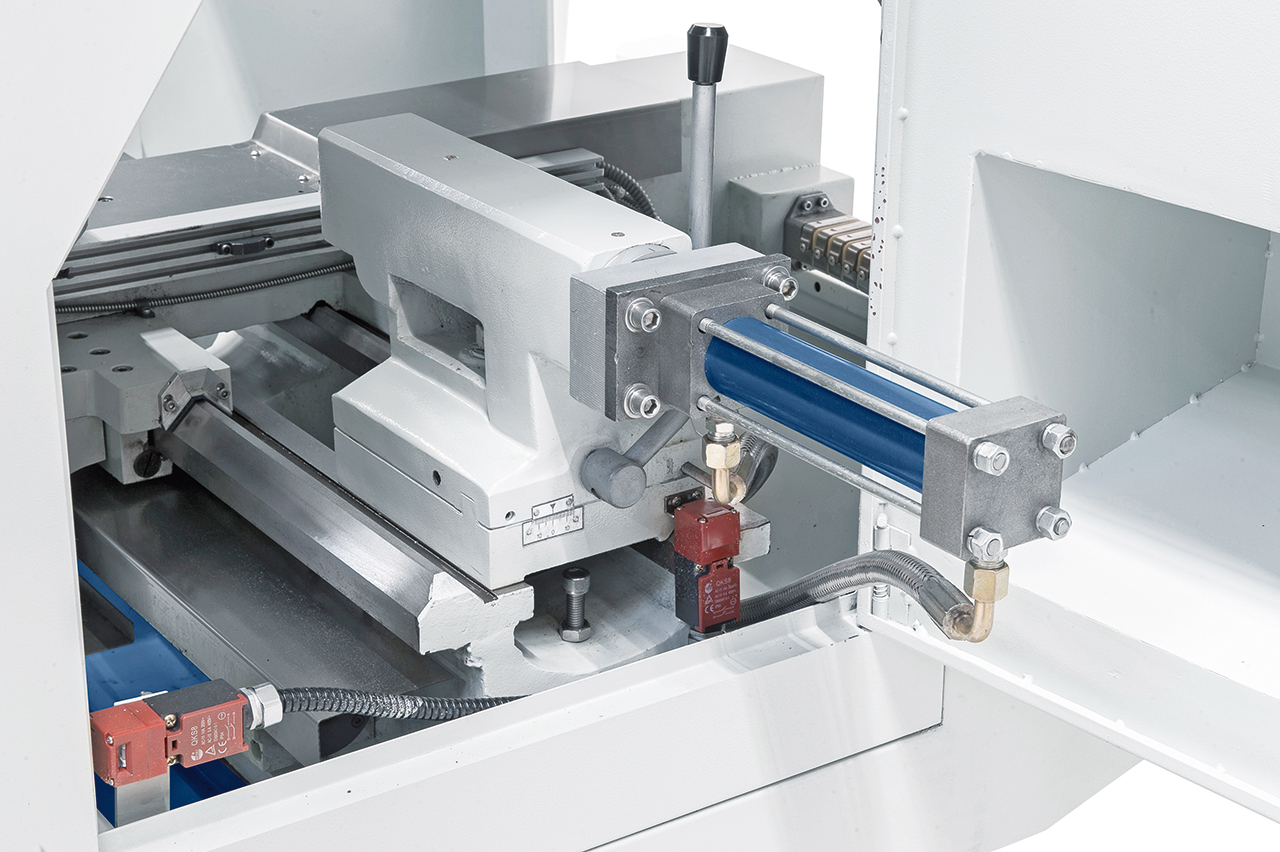

Hydraulische Verstellung der Reitstockpinole serienmäßig.

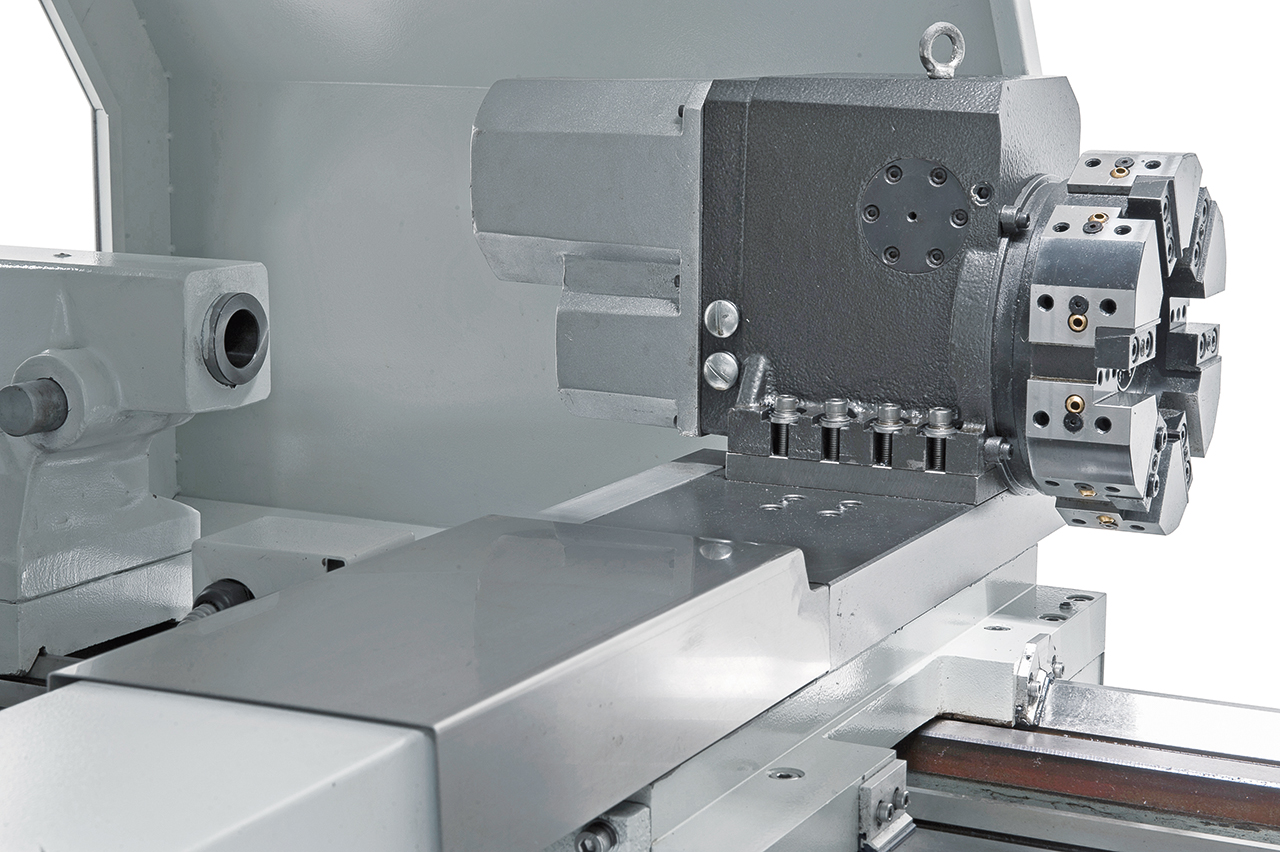

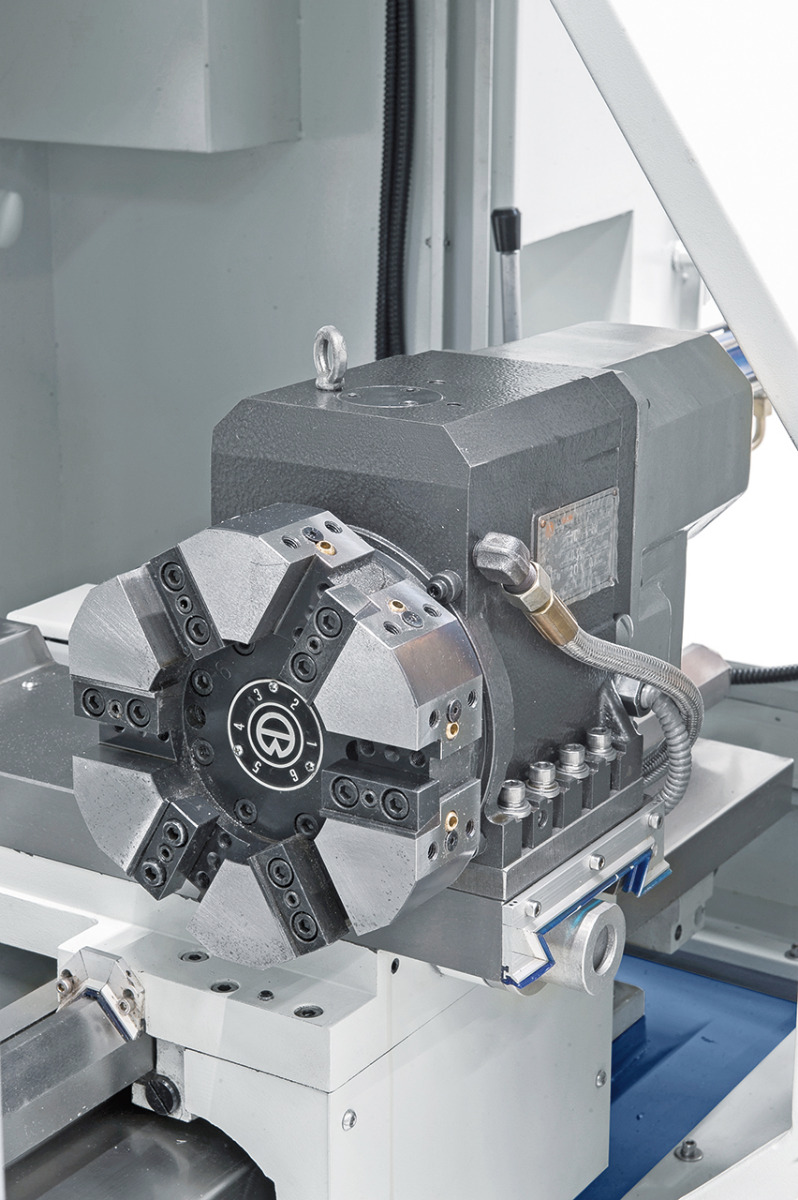

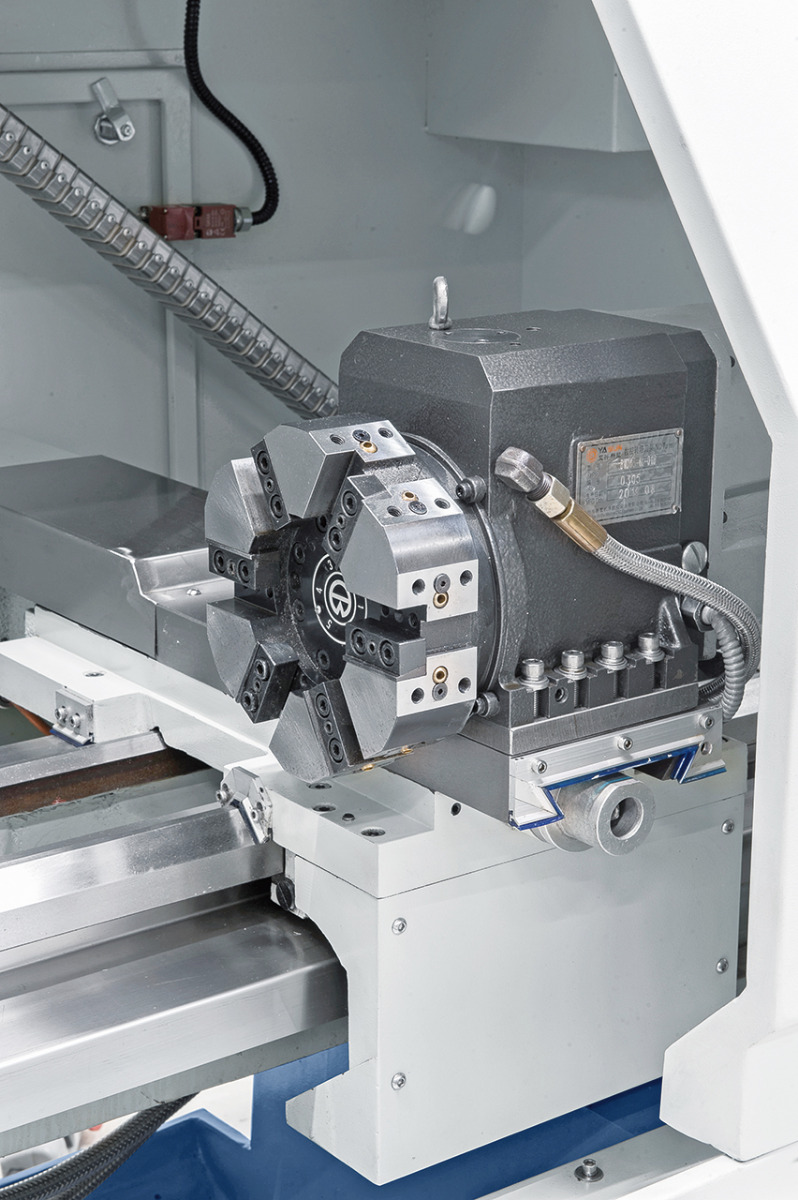

Robuster Werkzeugrevolver mit 6 Stationen.

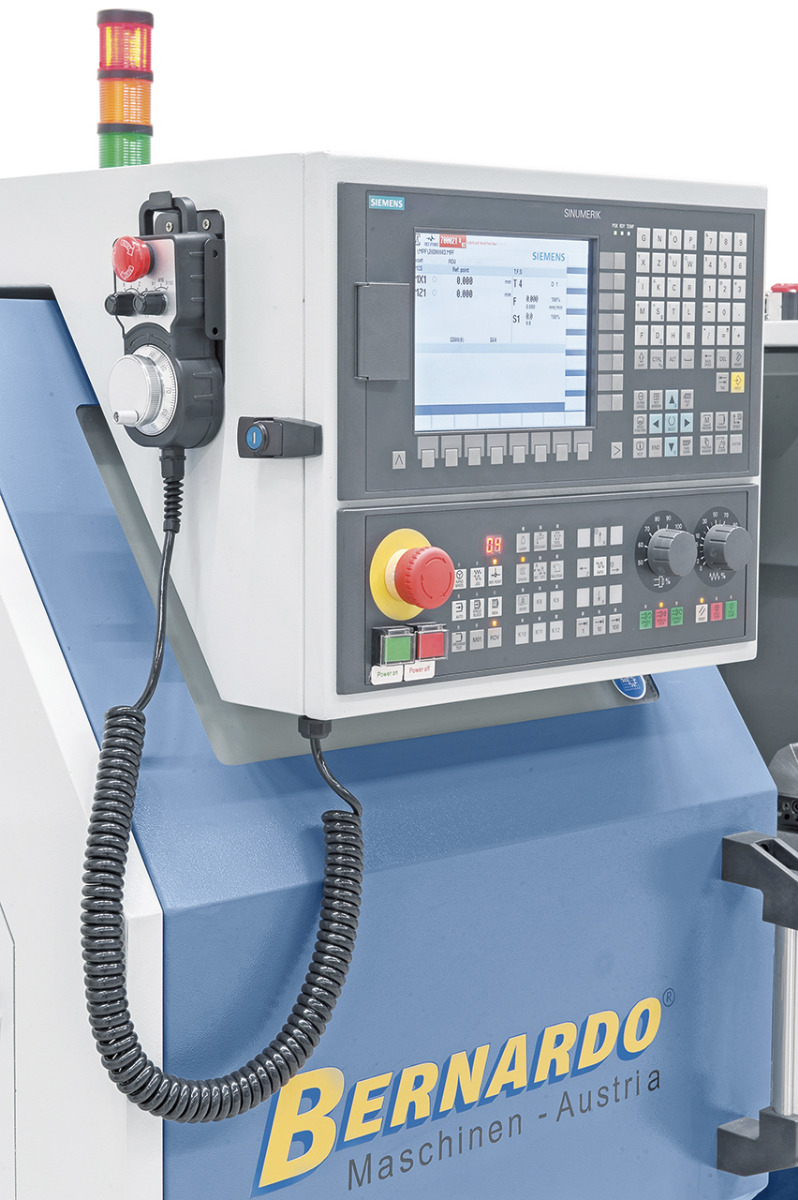

Inklusive elektronischem Handrad

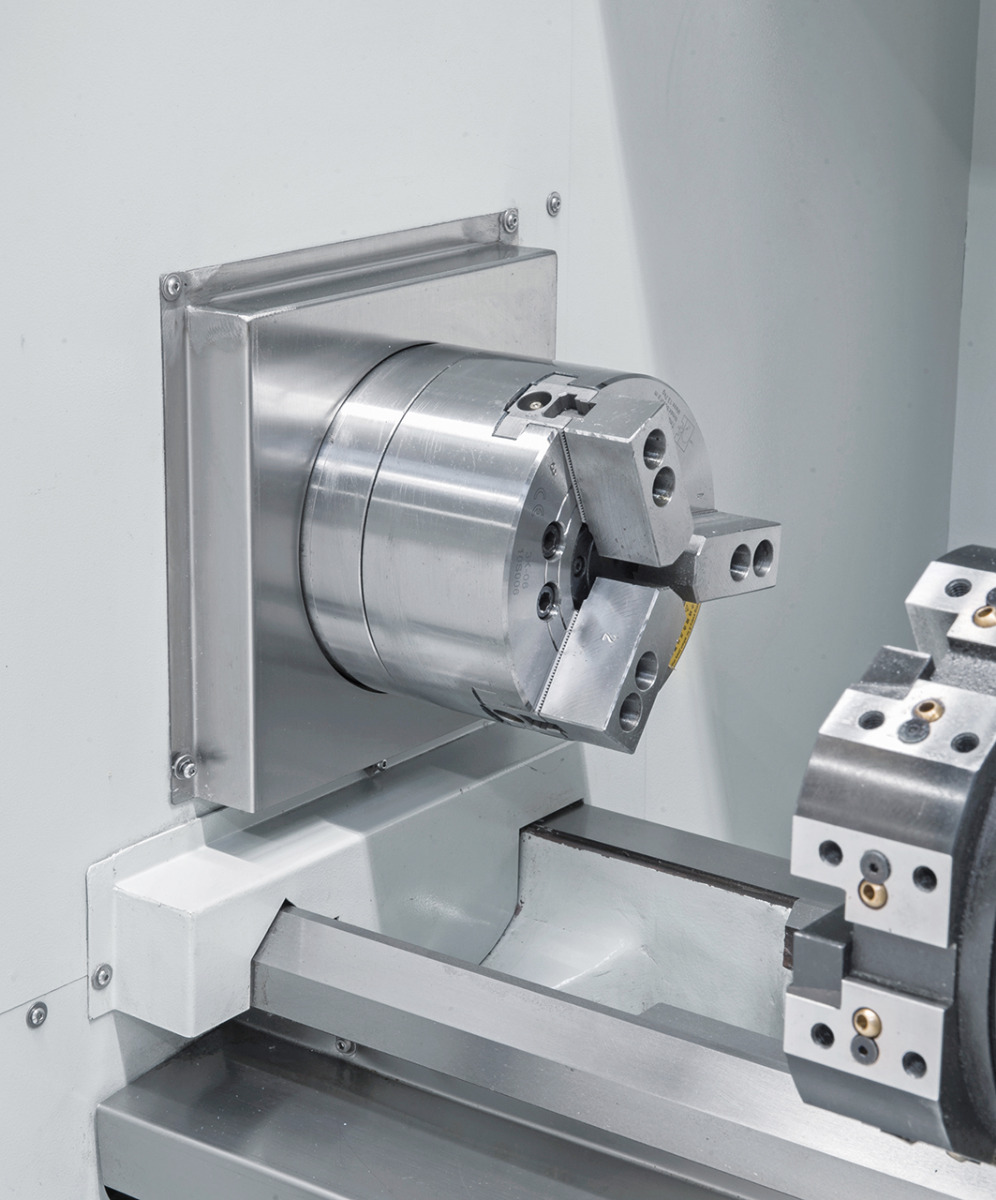

Hydraulisches 3-Backenfutter diam. 200 mm
Abbildung CK 360 x 750
Abbildung CK 360 x 750
Abbildung CK 360 x 750
Abbildung CK 360 x 750
Abbildung CK 360 x 750
Abbildung CK 360 x 750
Abbildung CK 360 x 750
Abbildung CK 360 x 750
CK 360 x 500
CK 360 x 500
CK 360 x 500
CK 360 x 500
Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole.
CK 360 x 500
CK 360 x 500
CK 360 x 500
CK 360 x 500
CK 360 x 500
CK 360 x 500
Abbildung CK 360 x 750
Hydraulische Verstellung der Reitstockpinole serienmäßig.
Robuster Werkzeugrevolver mit 6 Stationen.
Inklusive elektronischem Handrad
Hydraulisches 3-Backenfutter diam. 200 mm
Abbildung CK 360 x 750
Abbildung CK 360 x 750
Abbildung CK 360 x 750
Abbildung CK 360 x 750
Abbildung CK 360 x 750
Abbildung CK 360 x 750
Abbildung CK 360 x 750

24.027,53 €*

% 25.561,20 €* (6% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 3-8 Tage


Aktueller Hinweis:
Wir machen Betriebsurlaub vom 20.12.24 – 06.01.25. In dieser Zeit werden keine Waren ausgeliefert - wir bitten um Ihr Verständnis. Letzter Versandtag in 2024 ist der 19.12. - ab dem 07.01. werden Ihre Bestellungen dann wieder wie angegeben bearbeitet und verschickt!

Produktnummer: 03-1403XL-bernardo

Produktinformationen "Bernardo CNC-Drehmaschinen CK 360 x 500"

Bernardo Technische Daten

Spitzenweite

500 mm

Spitzenhöhe

180 mm

Umlaufdurchmesser über Bett

360 mm

Umlaufdurchmesser über Planschlitten

150 mm

Bettbreite

260 mm

Spindelbohrung

60 mm

Spindelaufnahme

A2-6

Drehzahlbereich, stufenlos

150 - 2500 U/min

Verfahrweg x-Achse / z-Achse

180 mm / 500 mm

Eilgang x- / z-Achse

4 / 7 m/min

Anzahl Werkzeugplätze

6 Stk.

Abmessung Werkzeugschaft

16 x 16 mm

Positioniergenauigkeit

± 0,01 mm

Pinolendurchmesser

50 mm

Pinolenweg

100 mm

Pinolenaufnahme

MK 4

Motorleistung

3,7 kW

Maschinenabmessung (B x T x H)

2200 x 1150 x 1835 mm

Gewicht ca.

1390 kg

Bernardo Funktionen

  • Serienmäßig mit elektronischem Handrad zum manuellen Verfahren in x- und z-Achse

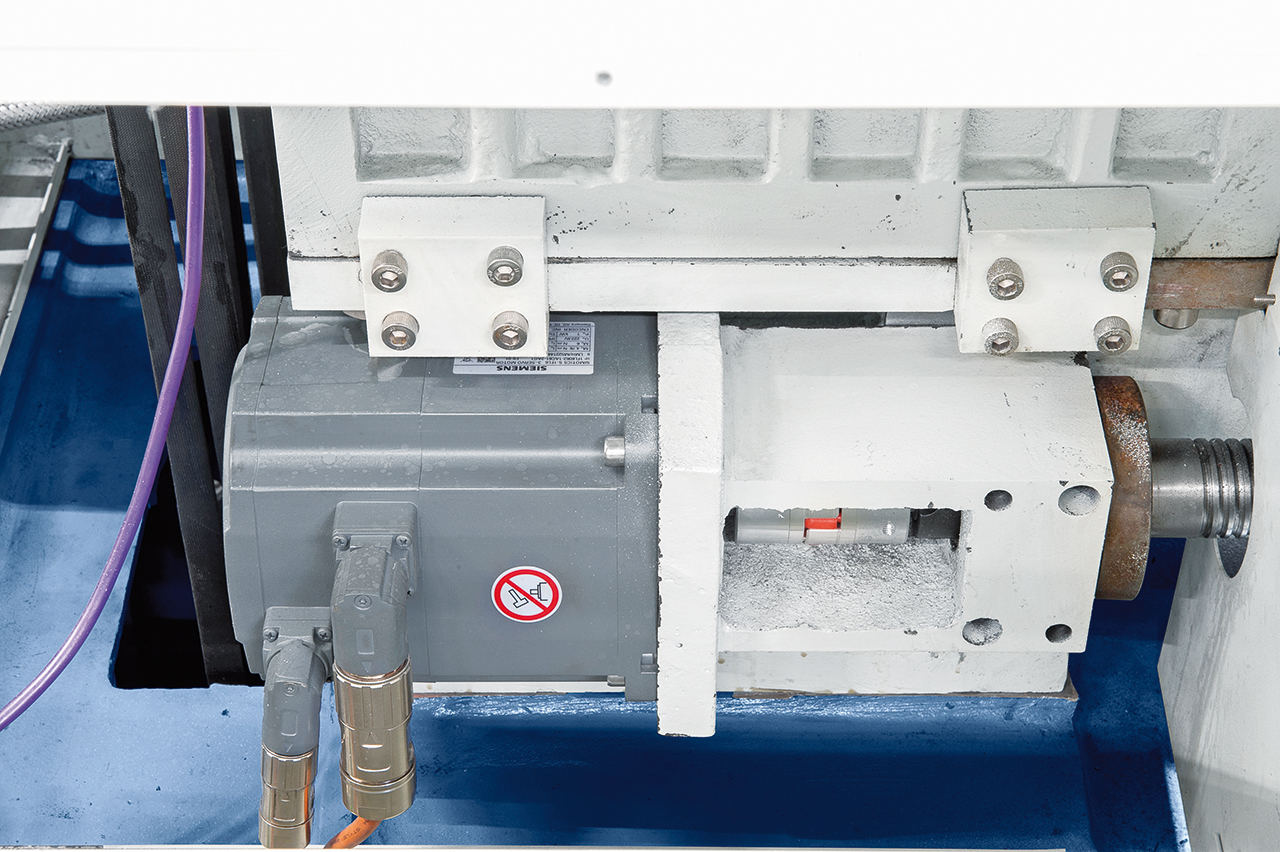

  • Beide Achsen mit AC-Servomotoren und Kugelumlaufspindel ausgestattet
  • Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme
  • Stabiler Reitstock mit hydraulisch verstellbarer Reitstockspindel
  • Hohe Eilganggeschwindigkeit zur Reduzierung der Nebenzeiten
  • Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
  • Hauptspindel mit vorgespannten Präzisions-Schrägkugellagern garantiert hohe Genauigkeit
  • Bedienerfreundliche und leicht erlernbare Siemens-Steuerung 808D Advanced
  • Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 60 mm)

Bernardo Lieferumgang

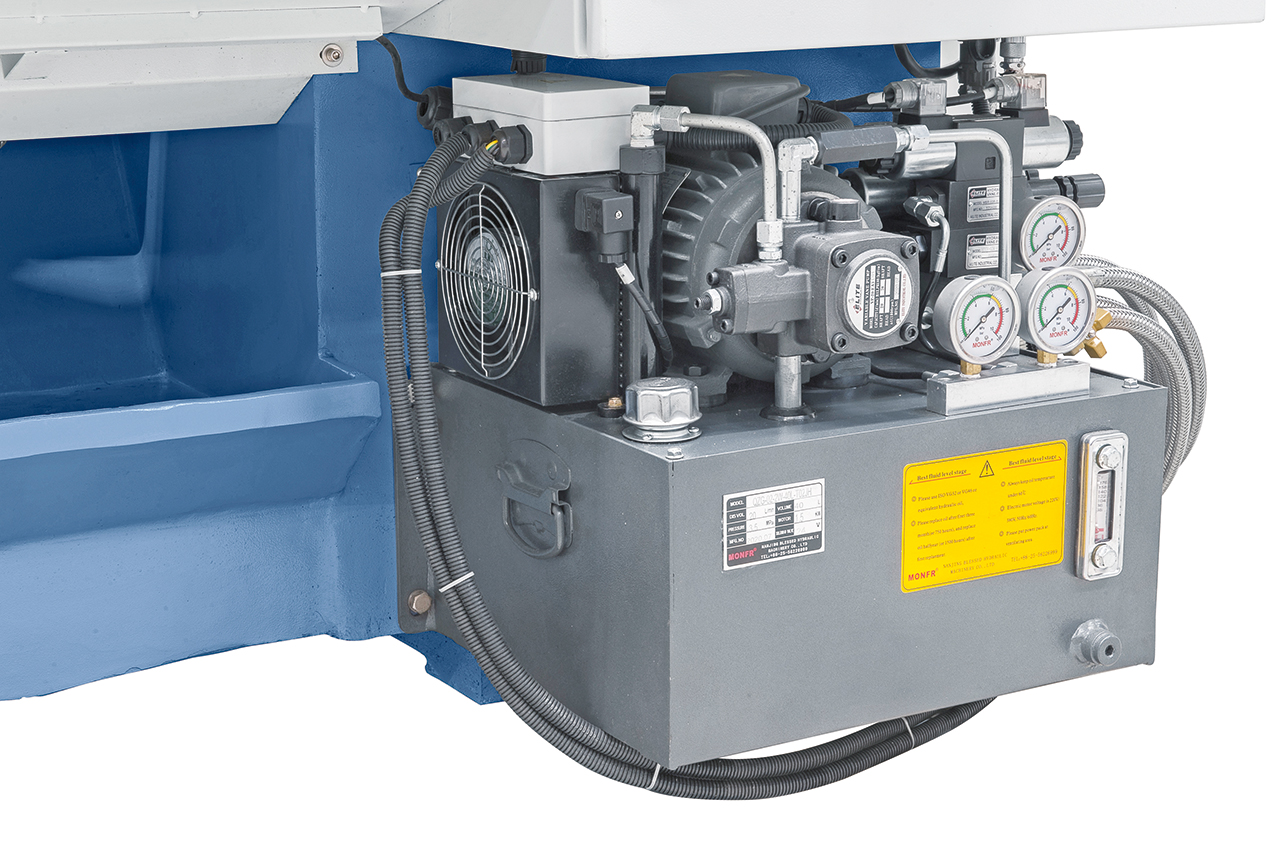

  • Hydraulisches 3-Backenfutter diam. 200 mm mit Hydraulikeinheit
  • Automatischer 6-fach Werkzeugrevolver

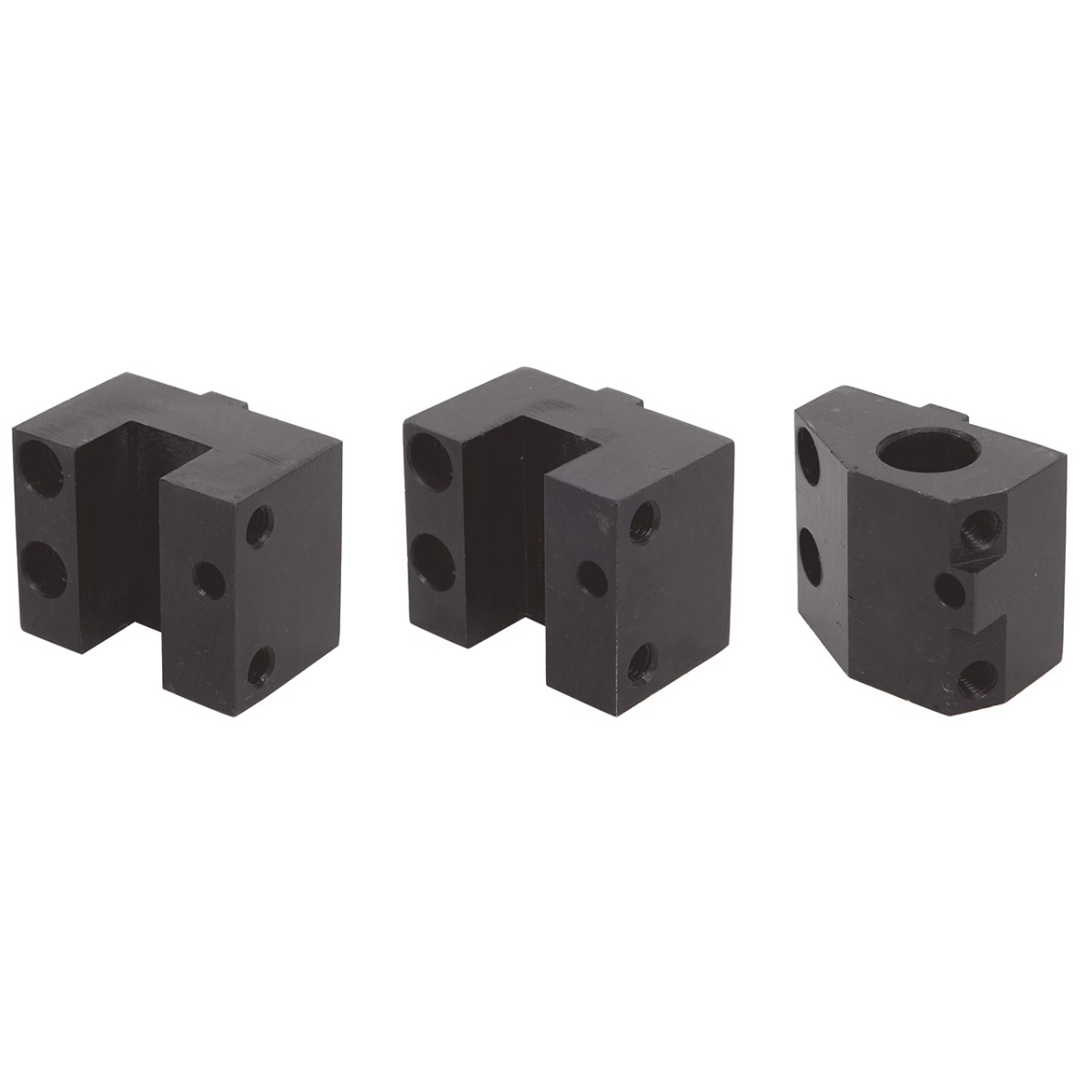

  • Werkzeughalter (3 Stk.)
  • Hydraulische Verstellung der Reitstockpinole
  • Siemens 808D Advanced
  • Kühlmitteleinrichtung
  • LED-Maschinenleuchte
  • Mitlaufende Körnerspitze MK 4
  • Automatische Schmierung des Längs- und Planschlittens
  • Elektronisches Handrad
  • Maschinenvollverkleidung
  • Bedienwerkzeug
