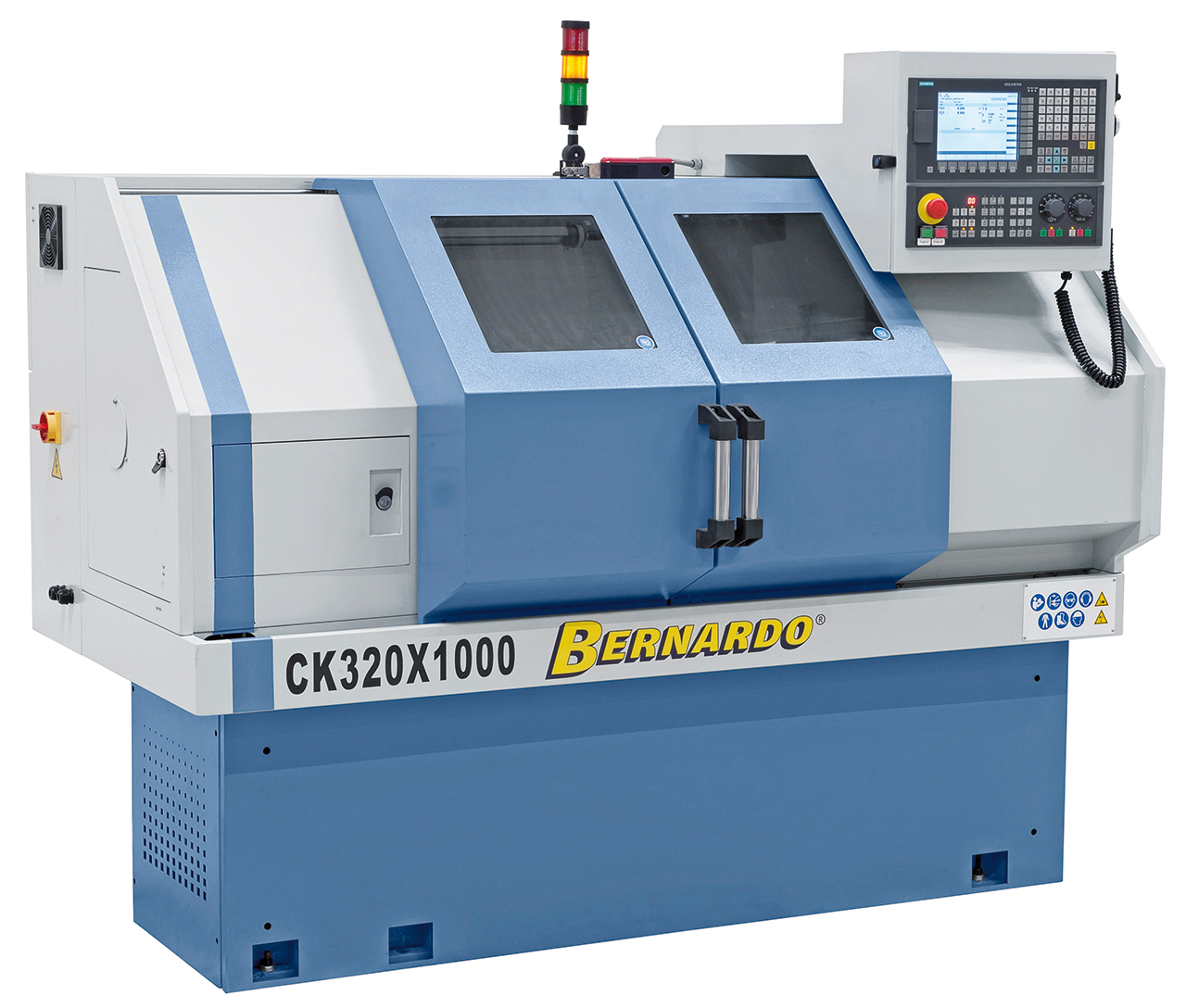

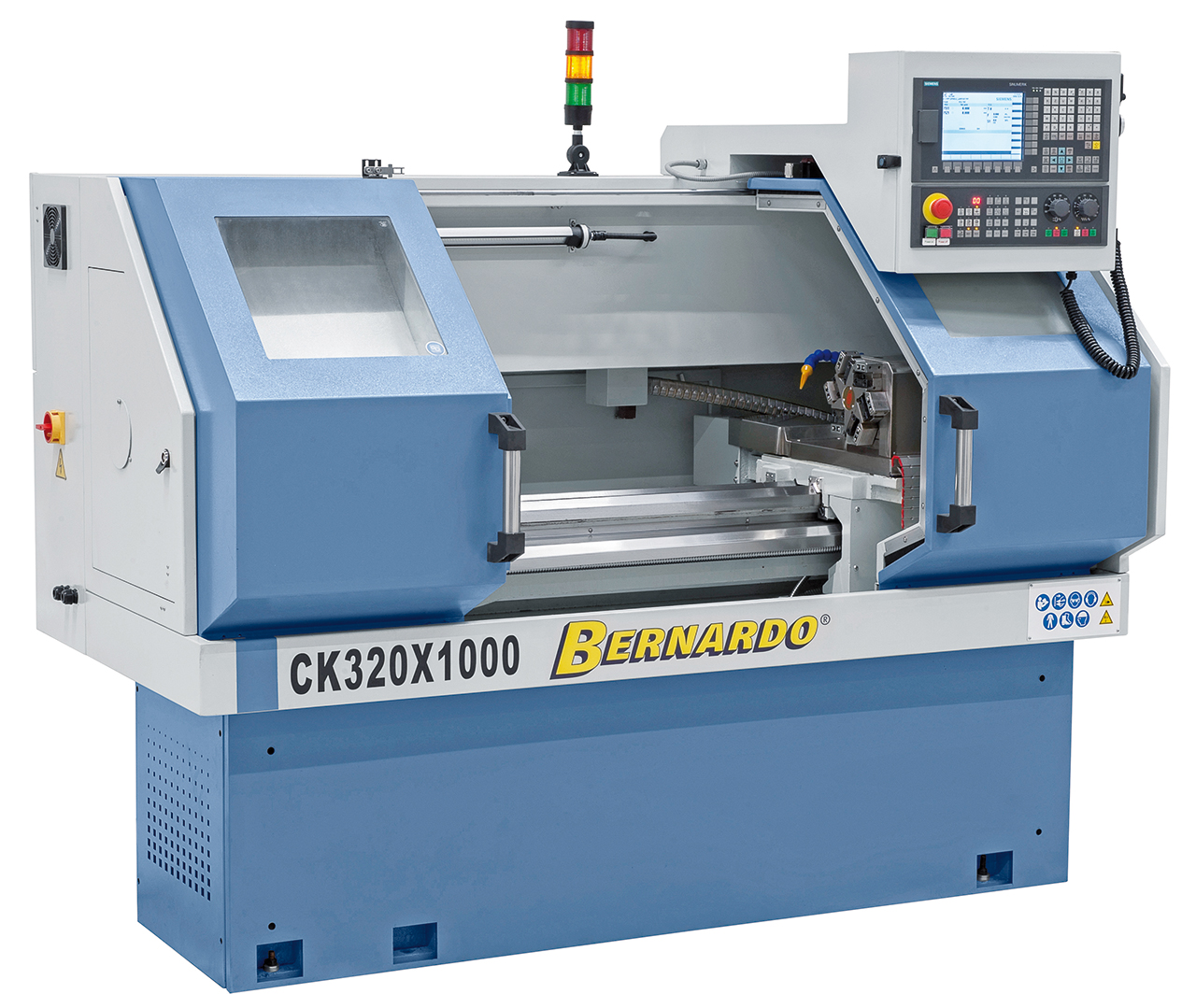

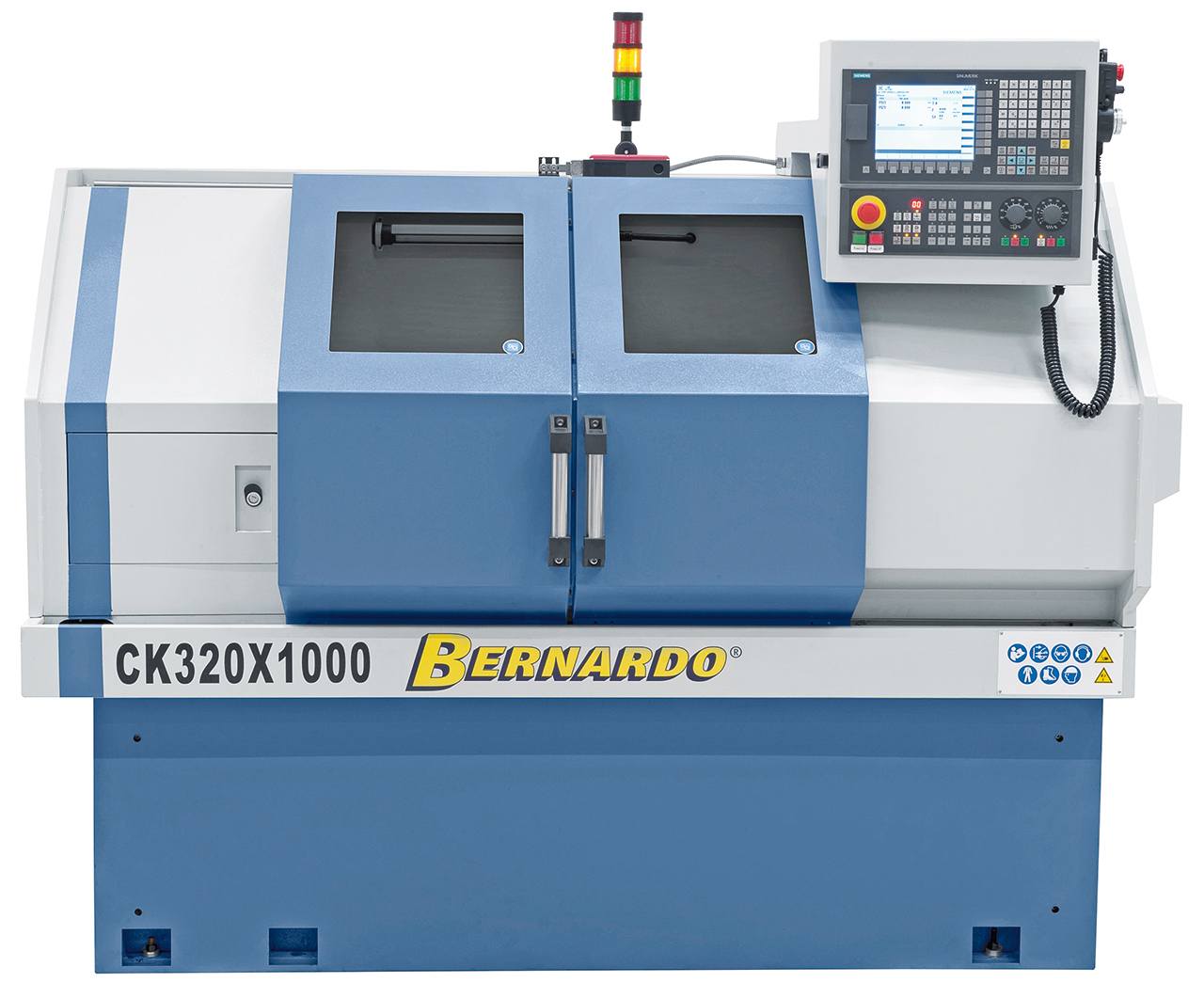

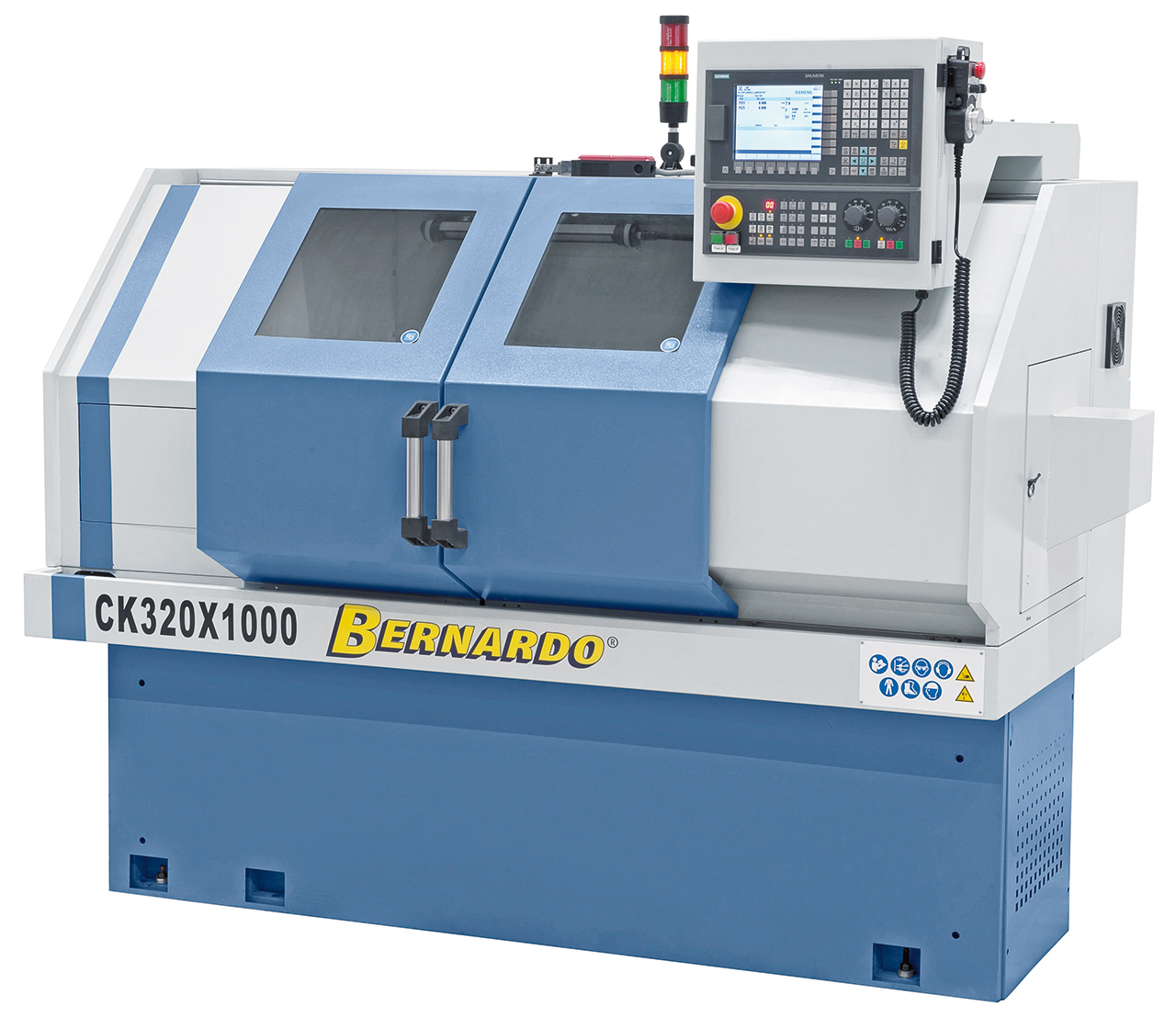

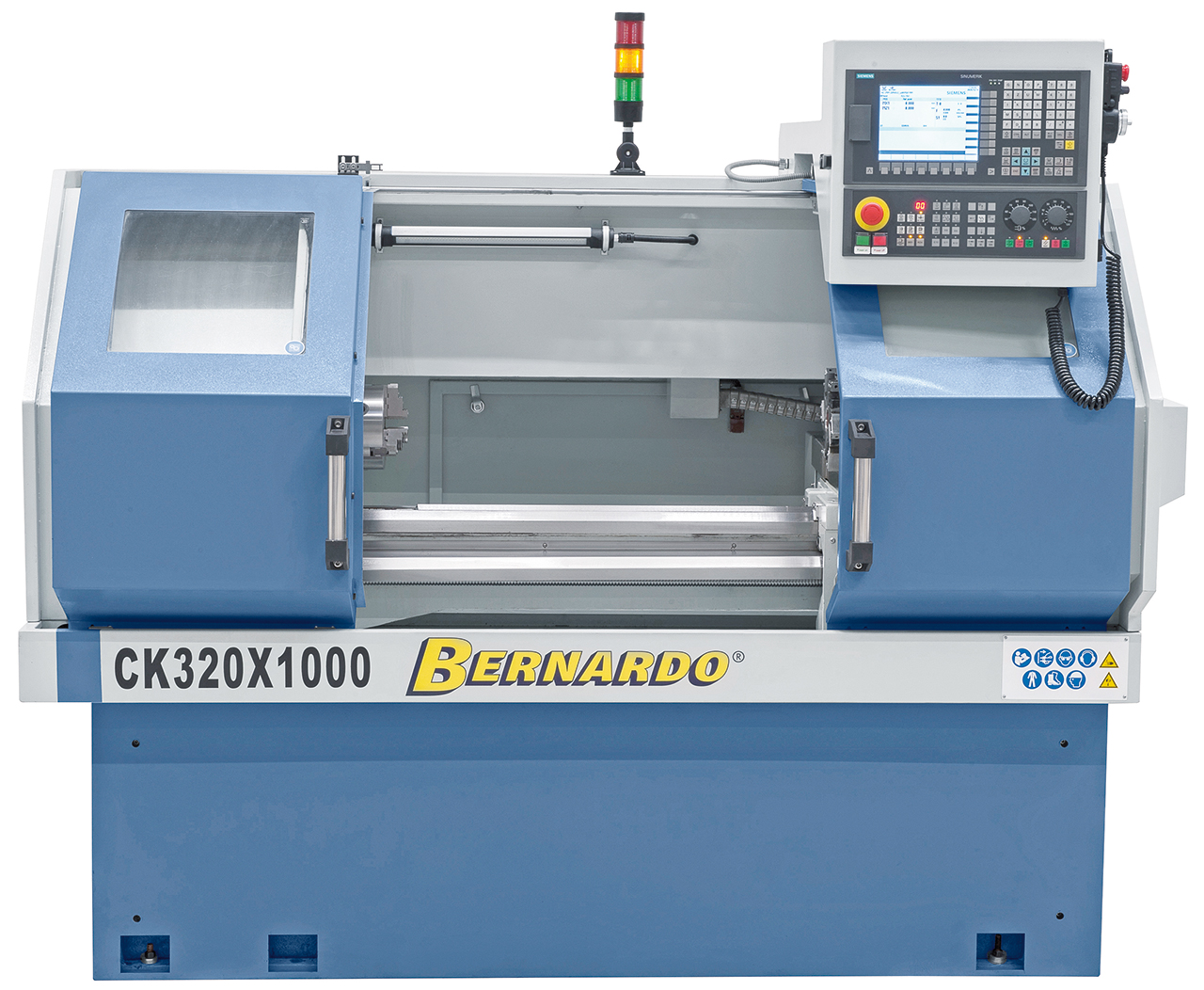

![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/ba/0d/08/1723195055/03-1402xl_1-v2_0f63a9da49fdb106436cf238ed8398ef.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/cf/c1/8f/1723195055/03-1402xl_2-v2_d70df90150578c6a91cb2b7b5b36197f.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/bb/45/4d/1723195055/03-1402xl_3-v2_bced794f3685507b6858c7a052005524.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/d6/a8/69/1723195056/03-1402xl_4-v2_79a207c4ad0e40802fbaa32382f94f07.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/a3/09/70/1723195056/03-1402xl_5-v2_d4d130b7121ef29b3305383460521b25.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/da/e7/fd/1723195056/03-1402xl_6-v2_4f5d071d07d0c4ca2ce1cb13cf635b3d.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/a9/a6/c6/1723195056/03-1402xl_7-v2_c55e447dfe0037462df71de5ee75c0ce.jpg.jpg)

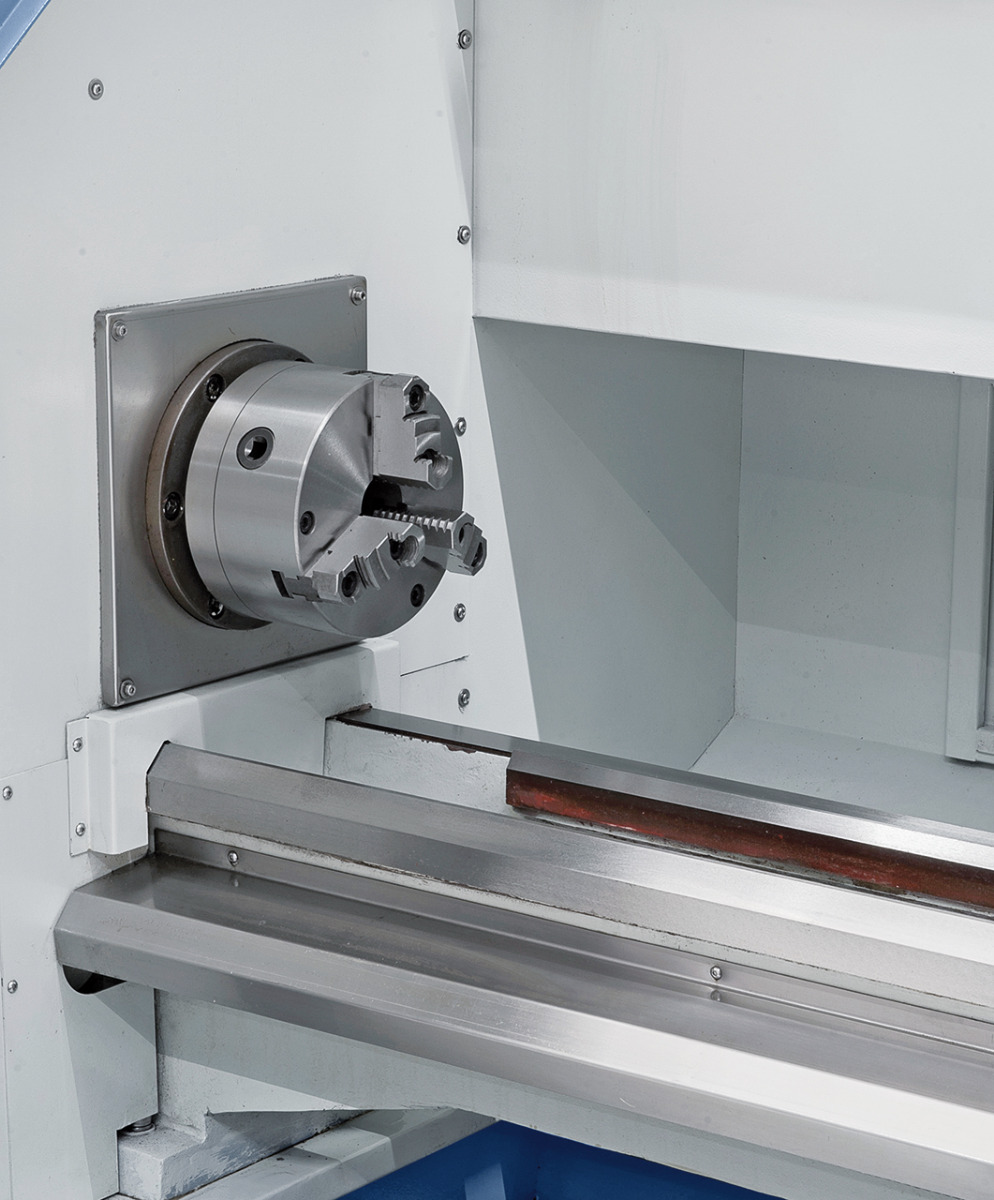

![Serienmäßig mit 3-Backenfutter 160 mm. Serienmäßig mit 3-Backenfutter 160 mm.](https://bernardo-shop.de/media/83/16/bf/1723195057/03-1402xl_8-v2_1a9e21f084ec3f2052c3a3cf5f0d8d5f.jpg.jpg)

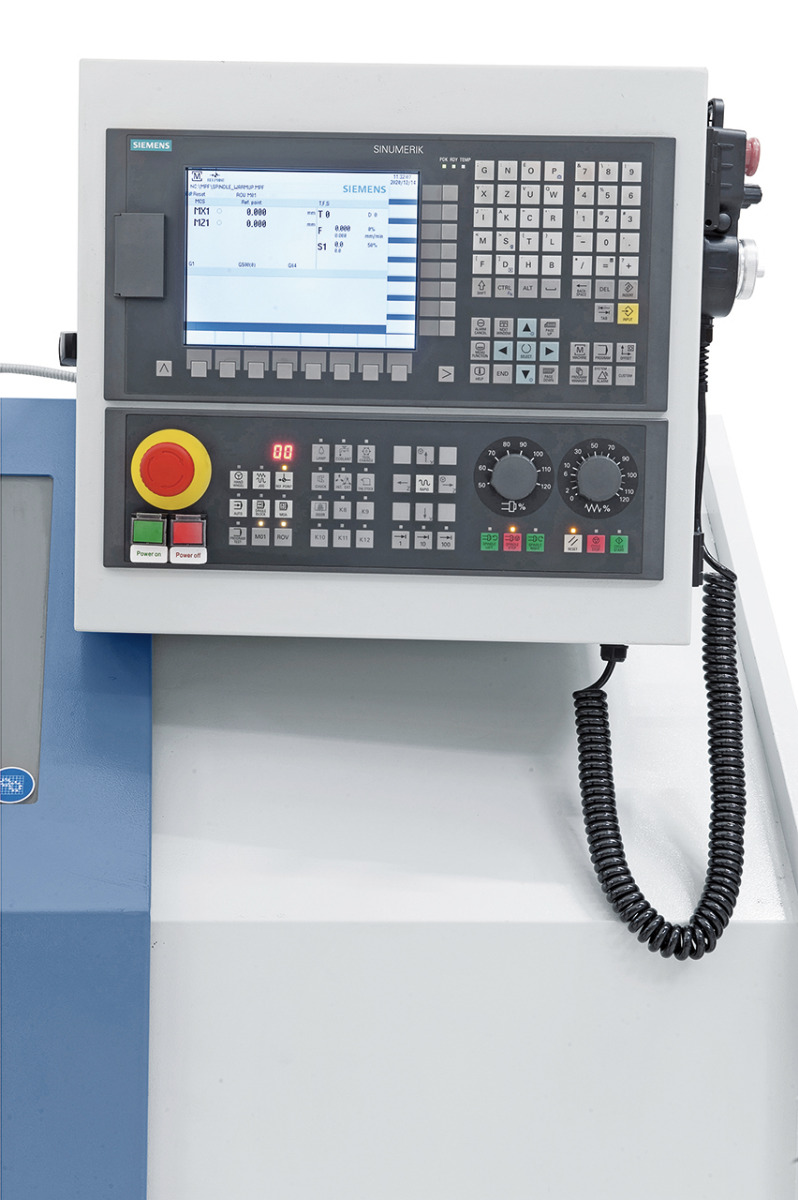

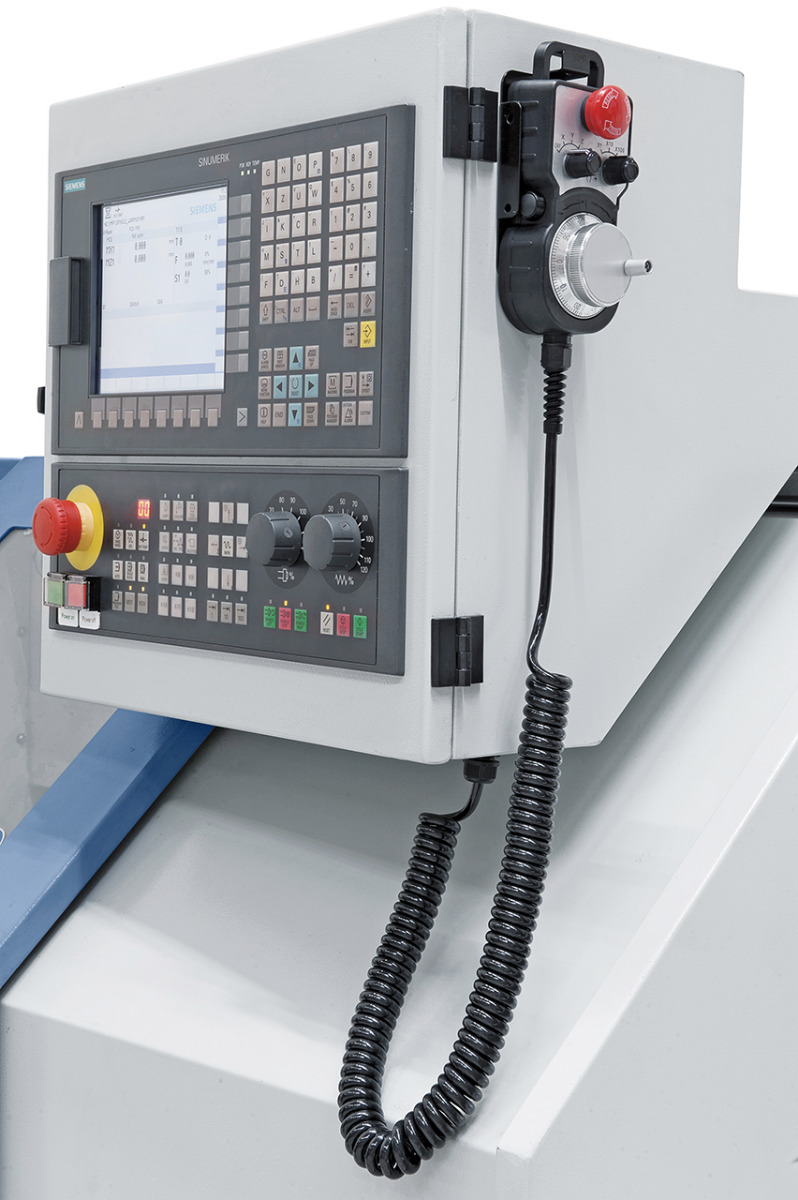

![Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen. Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen.](https://bernardo-shop.de/media/20/eb/1d/1723195057/03-1402xl_9-v2_248edf541e7ed86d76e3ab2d77d66752.jpg.jpg)

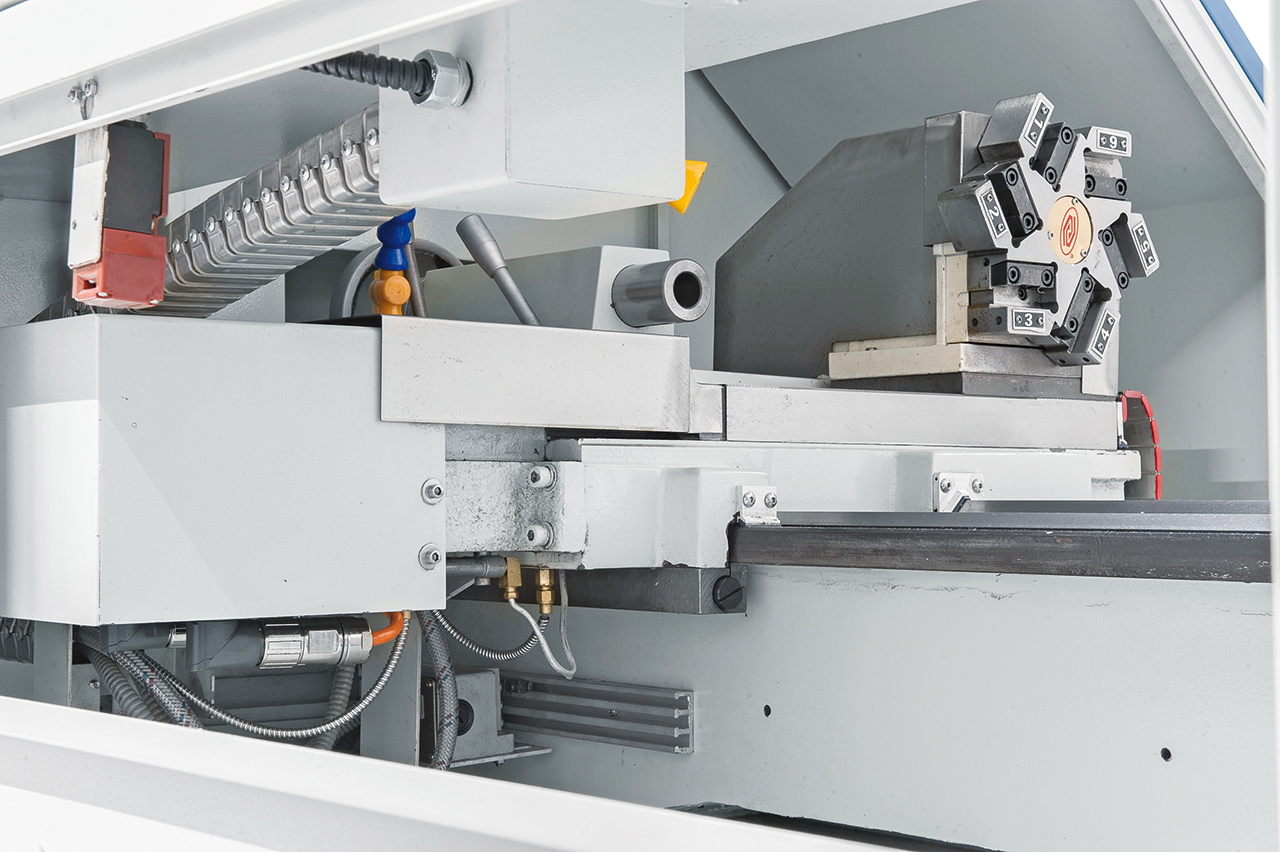

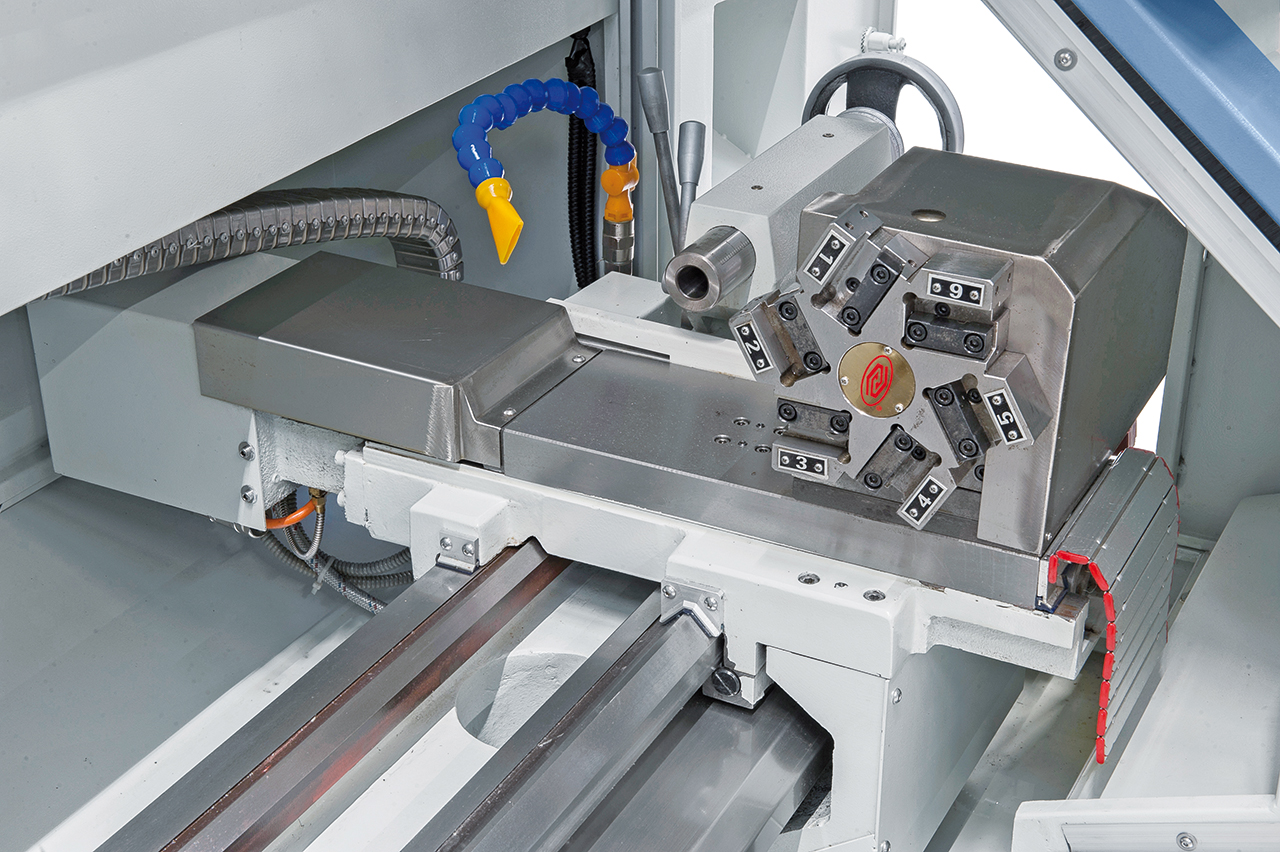

![Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten. Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten.](https://bernardo-shop.de/media/82/5a/9f/1723195057/03-1402xl_10-v2_f9ffeba2070138ada1379e37243720c8.jpg.jpg)

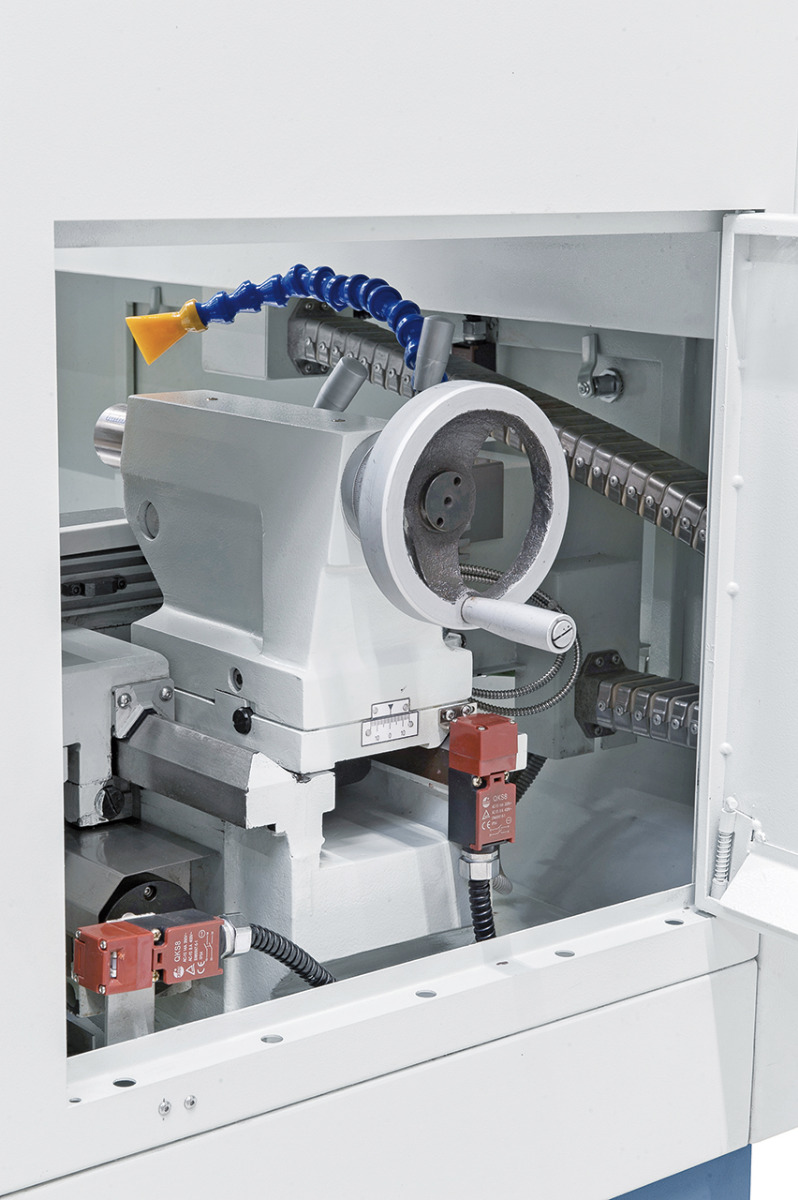

![Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden. Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden.](https://bernardo-shop.de/media/c5/1c/8b/1723195058/03-1402xl_11-v2_b5e7f11e0c3ab20cc5deb3d06e2b7d11.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/60/44/c6/1723195058/03-1402xl_12-v2_5f58b3b5757a5b81bb00a3de12df9918.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/48/c1/69/1723195058/03-1402xl_13-v2_91e6909816eb2918ca94c013a15aa749.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/af/81/51/1723195059/03-1402xl_14-v2_b02e03b4208c6a51bef63e7fe82c631f.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/28/1d/13/1723195059/03-1402xl_15-v2_3d7e54284ac3cde2c2eb6db89c64a4b8.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/40/4d/1d/1723195059/03-1402xl_16-v2_9747ef4506e0bcff421e652c0dca5c2e.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/a3/c6/2f/1723195059/03-1402xl_17-v2_5f8b566bb943524b7158bc2b4f537bfd.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/58/52/11/1723195060/03-1402xl_18-v2_213fc294fdab418dd9884ec0e618048e.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/47/44/10/1723195060/03-1402xl_19-v2_6f175039a72162657938277467a7f5cd.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/c9/c0/e7/1723195060/03-1402xl_20-v2_2488a86a4635557bbc979ca34a6f1145.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/40/8f/ce/1723195061/03-1402xl_21-v2_a09ef8634332e3016da5ea96eff3262f.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/ba/0d/08/1723195055/03-1402xl_1-v2_0f63a9da49fdb106436cf238ed8398ef.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/cf/c1/8f/1723195055/03-1402xl_2-v2_d70df90150578c6a91cb2b7b5b36197f.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/bb/45/4d/1723195055/03-1402xl_3-v2_bced794f3685507b6858c7a052005524.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/d6/a8/69/1723195056/03-1402xl_4-v2_79a207c4ad0e40802fbaa32382f94f07.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/a3/09/70/1723195056/03-1402xl_5-v2_d4d130b7121ef29b3305383460521b25.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/da/e7/fd/1723195056/03-1402xl_6-v2_4f5d071d07d0c4ca2ce1cb13cf635b3d.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/a9/a6/c6/1723195056/03-1402xl_7-v2_c55e447dfe0037462df71de5ee75c0ce.jpg.jpg)
![Serienmäßig mit 3-Backenfutter 160 mm. Serienmäßig mit 3-Backenfutter 160 mm.](https://bernardo-shop.de/media/83/16/bf/1723195057/03-1402xl_8-v2_1a9e21f084ec3f2052c3a3cf5f0d8d5f.jpg.jpg)
![Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen. Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen.](https://bernardo-shop.de/media/20/eb/1d/1723195057/03-1402xl_9-v2_248edf541e7ed86d76e3ab2d77d66752.jpg.jpg)
![Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten. Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten.](https://bernardo-shop.de/media/82/5a/9f/1723195057/03-1402xl_10-v2_f9ffeba2070138ada1379e37243720c8.jpg.jpg)
![Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden. Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden.](https://bernardo-shop.de/media/c5/1c/8b/1723195058/03-1402xl_11-v2_b5e7f11e0c3ab20cc5deb3d06e2b7d11.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/60/44/c6/1723195058/03-1402xl_12-v2_5f58b3b5757a5b81bb00a3de12df9918.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/48/c1/69/1723195058/03-1402xl_13-v2_91e6909816eb2918ca94c013a15aa749.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/af/81/51/1723195059/03-1402xl_14-v2_b02e03b4208c6a51bef63e7fe82c631f.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/28/1d/13/1723195059/03-1402xl_15-v2_3d7e54284ac3cde2c2eb6db89c64a4b8.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/40/4d/1d/1723195059/03-1402xl_16-v2_9747ef4506e0bcff421e652c0dca5c2e.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/a3/c6/2f/1723195059/03-1402xl_17-v2_5f8b566bb943524b7158bc2b4f537bfd.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/58/52/11/1723195060/03-1402xl_18-v2_213fc294fdab418dd9884ec0e618048e.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/47/44/10/1723195060/03-1402xl_19-v2_6f175039a72162657938277467a7f5cd.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/c9/c0/e7/1723195060/03-1402xl_20-v2_2488a86a4635557bbc979ca34a6f1145.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/40/8f/ce/1723195061/03-1402xl_21-v2_a09ef8634332e3016da5ea96eff3262f.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/ba/0d/08/1723195055/03-1402xl_1-v2_0f63a9da49fdb106436cf238ed8398ef.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/cf/c1/8f/1723195055/03-1402xl_2-v2_d70df90150578c6a91cb2b7b5b36197f.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/bb/45/4d/1723195055/03-1402xl_3-v2_bced794f3685507b6858c7a052005524.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/d6/a8/69/1723195056/03-1402xl_4-v2_79a207c4ad0e40802fbaa32382f94f07.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/a3/09/70/1723195056/03-1402xl_5-v2_d4d130b7121ef29b3305383460521b25.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/da/e7/fd/1723195056/03-1402xl_6-v2_4f5d071d07d0c4ca2ce1cb13cf635b3d.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/a9/a6/c6/1723195056/03-1402xl_7-v2_c55e447dfe0037462df71de5ee75c0ce.jpg.jpg)
![Serienmäßig mit 3-Backenfutter 160 mm. Serienmäßig mit 3-Backenfutter 160 mm.](https://bernardo-shop.de/media/83/16/bf/1723195057/03-1402xl_8-v2_1a9e21f084ec3f2052c3a3cf5f0d8d5f.jpg.jpg)
![Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen. Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen.](https://bernardo-shop.de/media/20/eb/1d/1723195057/03-1402xl_9-v2_248edf541e7ed86d76e3ab2d77d66752.jpg.jpg)
![Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten. Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten.](https://bernardo-shop.de/media/82/5a/9f/1723195057/03-1402xl_10-v2_f9ffeba2070138ada1379e37243720c8.jpg.jpg)
![Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden. Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden.](https://bernardo-shop.de/media/c5/1c/8b/1723195058/03-1402xl_11-v2_b5e7f11e0c3ab20cc5deb3d06e2b7d11.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/60/44/c6/1723195058/03-1402xl_12-v2_5f58b3b5757a5b81bb00a3de12df9918.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/48/c1/69/1723195058/03-1402xl_13-v2_91e6909816eb2918ca94c013a15aa749.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/af/81/51/1723195059/03-1402xl_14-v2_b02e03b4208c6a51bef63e7fe82c631f.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/28/1d/13/1723195059/03-1402xl_15-v2_3d7e54284ac3cde2c2eb6db89c64a4b8.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/40/4d/1d/1723195059/03-1402xl_16-v2_9747ef4506e0bcff421e652c0dca5c2e.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/a3/c6/2f/1723195059/03-1402xl_17-v2_5f8b566bb943524b7158bc2b4f537bfd.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/58/52/11/1723195060/03-1402xl_18-v2_213fc294fdab418dd9884ec0e618048e.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/47/44/10/1723195060/03-1402xl_19-v2_6f175039a72162657938277467a7f5cd.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/c9/c0/e7/1723195060/03-1402xl_20-v2_2488a86a4635557bbc979ca34a6f1145.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/40/8f/ce/1723195061/03-1402xl_21-v2_a09ef8634332e3016da5ea96eff3262f.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/ba/0d/08/1723195055/03-1402xl_1-v2_0f63a9da49fdb106436cf238ed8398ef.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/cf/c1/8f/1723195055/03-1402xl_2-v2_d70df90150578c6a91cb2b7b5b36197f.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/bb/45/4d/1723195055/03-1402xl_3-v2_bced794f3685507b6858c7a052005524.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/d6/a8/69/1723195056/03-1402xl_4-v2_79a207c4ad0e40802fbaa32382f94f07.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/a3/09/70/1723195056/03-1402xl_5-v2_d4d130b7121ef29b3305383460521b25.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/da/e7/fd/1723195056/03-1402xl_6-v2_4f5d071d07d0c4ca2ce1cb13cf635b3d.jpg.jpg)
![Abbildung CK 320 x 1000 Abbildung CK 320 x 1000](https://bernardo-shop.de/media/a9/a6/c6/1723195056/03-1402xl_7-v2_c55e447dfe0037462df71de5ee75c0ce.jpg.jpg)
![Serienmäßig mit 3-Backenfutter 160 mm. Serienmäßig mit 3-Backenfutter 160 mm.](https://bernardo-shop.de/media/83/16/bf/1723195057/03-1402xl_8-v2_1a9e21f084ec3f2052c3a3cf5f0d8d5f.jpg.jpg)
![Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen. Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen.](https://bernardo-shop.de/media/20/eb/1d/1723195057/03-1402xl_9-v2_248edf541e7ed86d76e3ab2d77d66752.jpg.jpg)
![Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten. Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten.](https://bernardo-shop.de/media/82/5a/9f/1723195057/03-1402xl_10-v2_f9ffeba2070138ada1379e37243720c8.jpg.jpg)
![Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden. Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden.](https://bernardo-shop.de/media/c5/1c/8b/1723195058/03-1402xl_11-v2_b5e7f11e0c3ab20cc5deb3d06e2b7d11.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/60/44/c6/1723195058/03-1402xl_12-v2_5f58b3b5757a5b81bb00a3de12df9918.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/48/c1/69/1723195058/03-1402xl_13-v2_91e6909816eb2918ca94c013a15aa749.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/af/81/51/1723195059/03-1402xl_14-v2_b02e03b4208c6a51bef63e7fe82c631f.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/28/1d/13/1723195059/03-1402xl_15-v2_3d7e54284ac3cde2c2eb6db89c64a4b8.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/40/4d/1d/1723195059/03-1402xl_16-v2_9747ef4506e0bcff421e652c0dca5c2e.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/a3/c6/2f/1723195059/03-1402xl_17-v2_5f8b566bb943524b7158bc2b4f537bfd.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/58/52/11/1723195060/03-1402xl_18-v2_213fc294fdab418dd9884ec0e618048e.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/47/44/10/1723195060/03-1402xl_19-v2_6f175039a72162657938277467a7f5cd.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/c9/c0/e7/1723195060/03-1402xl_20-v2_2488a86a4635557bbc979ca34a6f1145.jpg.jpg)
![CK 320 x 500 CK 320 x 500](https://bernardo-shop.de/media/40/8f/ce/1723195061/03-1402xl_21-v2_a09ef8634332e3016da5ea96eff3262f.jpg.jpg)
18.065,39 €*
% 19.218,50 €* (6% gespart)Nicht mehr verfügbar
Bernardo Technische Daten
Spitzenweite |
500 mm |
Spitzenhöhe |
160 mm |
Umlaufdurchmesser über Bett |
320 mm |
Umlaufdurchmesser über Planschlitten |
150 mm |
Bettbreite |
215 mm |
Spindelbohrung |
56 mm |
Spindelaufnahme |
A2-5 |
Drehzahlbereich, stufenlos |
150 - 2500 U/min |
Verfahrweg x-Achse / z-Achse |
160 mm / 500 mm |
Eilgang x- / z-Achse |
4 / 7 m/min |
Anzahl Werkzeugplätze |
6 Stk. |
Abmessung Werkzeugschaft |
16 x 16 mm |
Positioniergenauigkeit |
± 0,01 mm |
Pinolendurchmesser |
45 mm |
Pinolenweg |
100 mm |
Pinolenaufnahme |
MK 4 |
Motorleistung |
3,7 kW |
Maschinenabmessung (B x T x H) |
1660 x 1150 x 1840 mm |
Gewicht ca. |
870 kg |
Bernardo Lieferumgang
- 3-Backenfutter 160 mm
- Automatischer 6-fach Werkzeugrevolver
- Werkzeughalter (3 Stk.)
- Siemens 808D Advanced
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Mitlaufende Körnerspitze MK 4

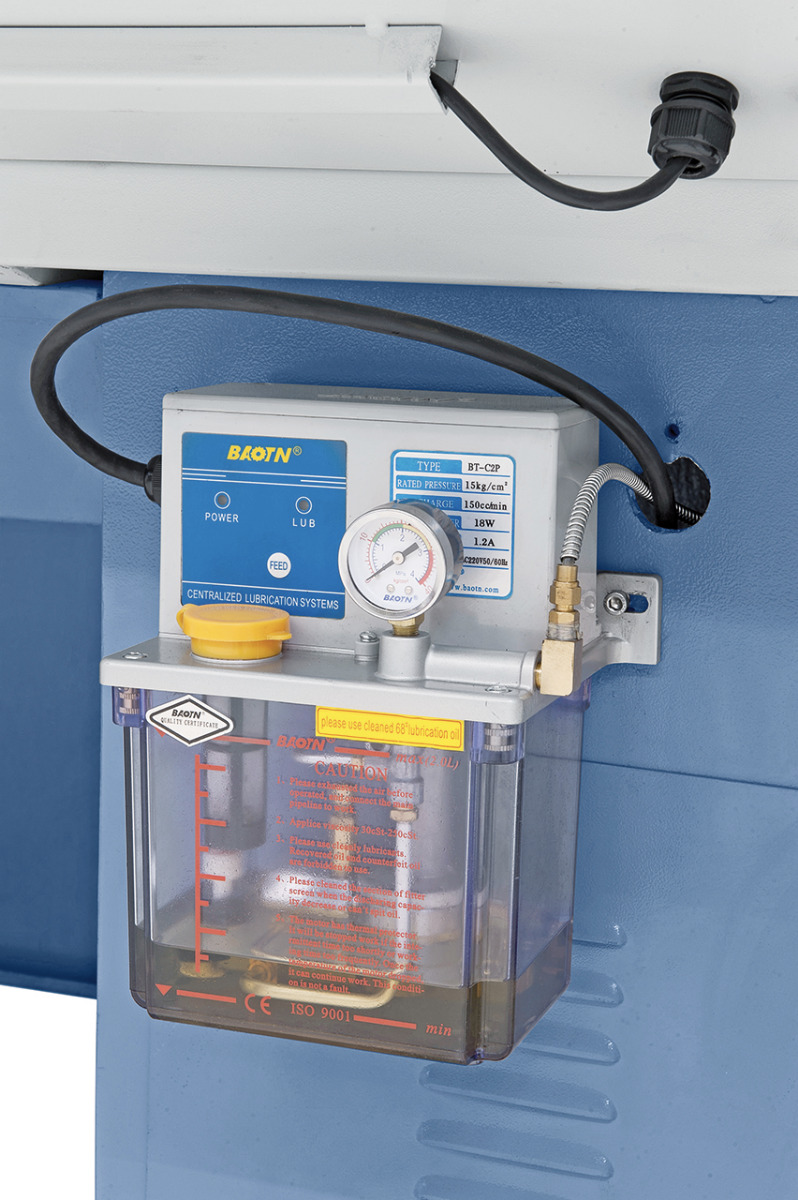

- Automatische Schmierung des Längs- und Planschlittens
- Elektronisches Handrad
- Maschinenvollverkleidung
- Bedienwerkzeug
