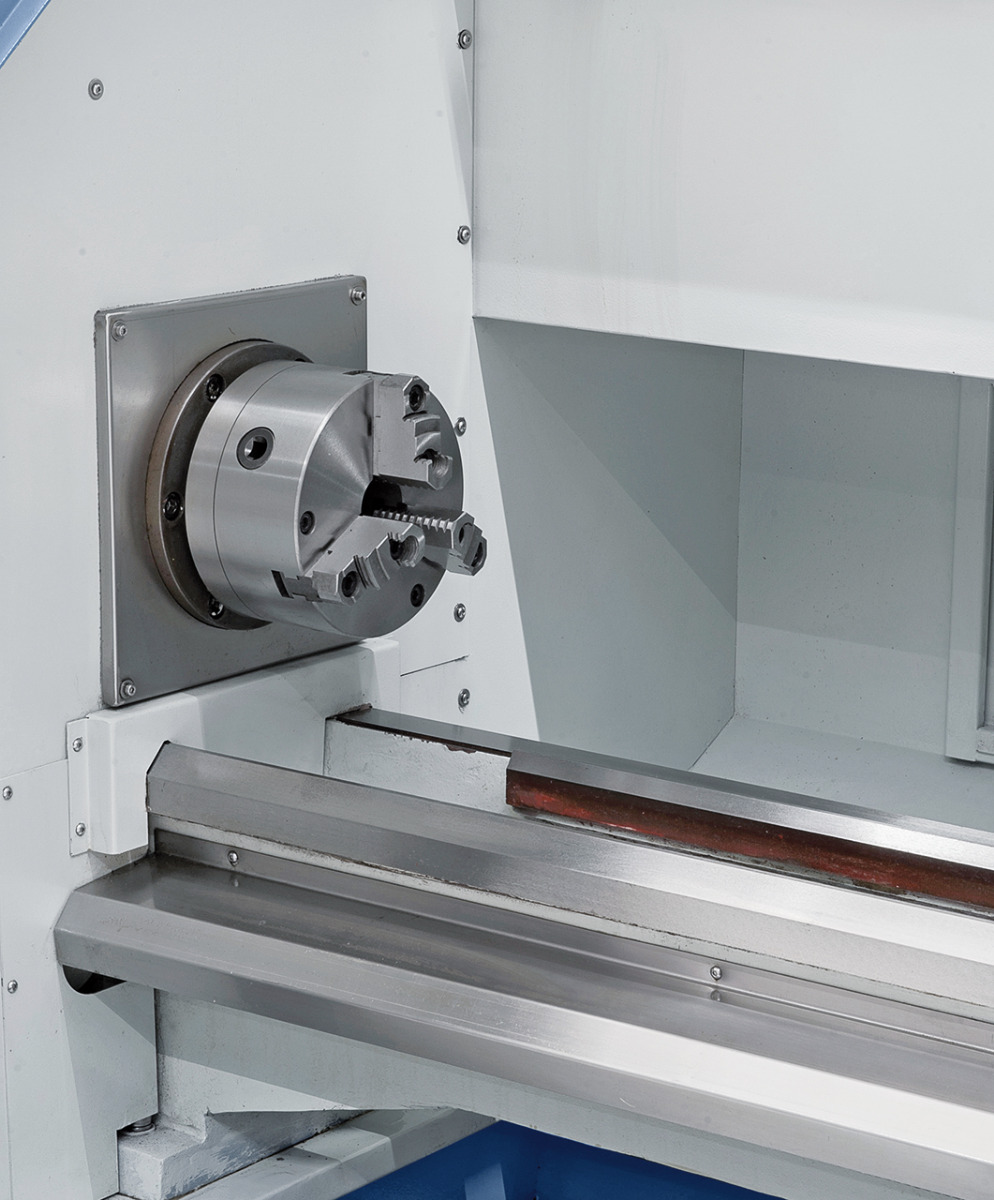

![Serienmäßig mit 3-Backenfutter 160 mm. Serienmäßig mit 3-Backenfutter 160 mm.](https://bernardo-shop.de/media/65/f8/87/1723195070/03-1402xl1_8-v2_5dcef6e632f1856544cb2d747e66dd08.jpg.jpg)

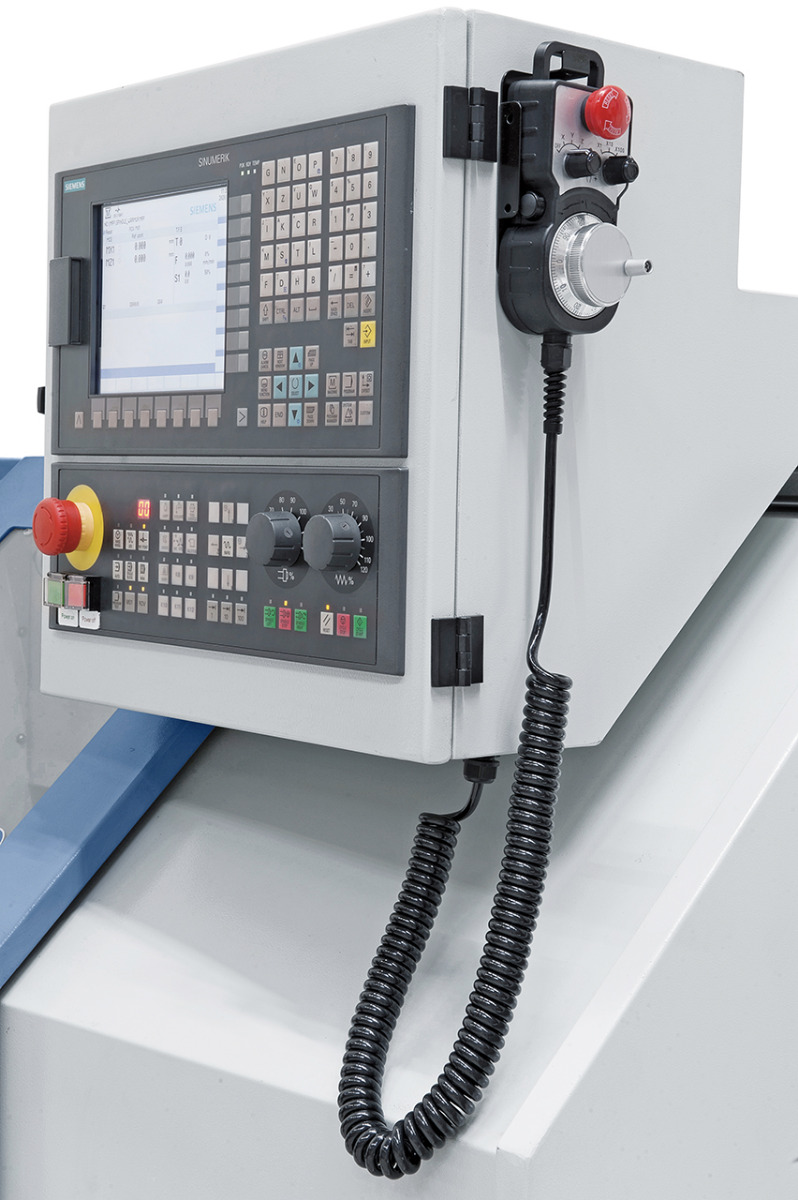

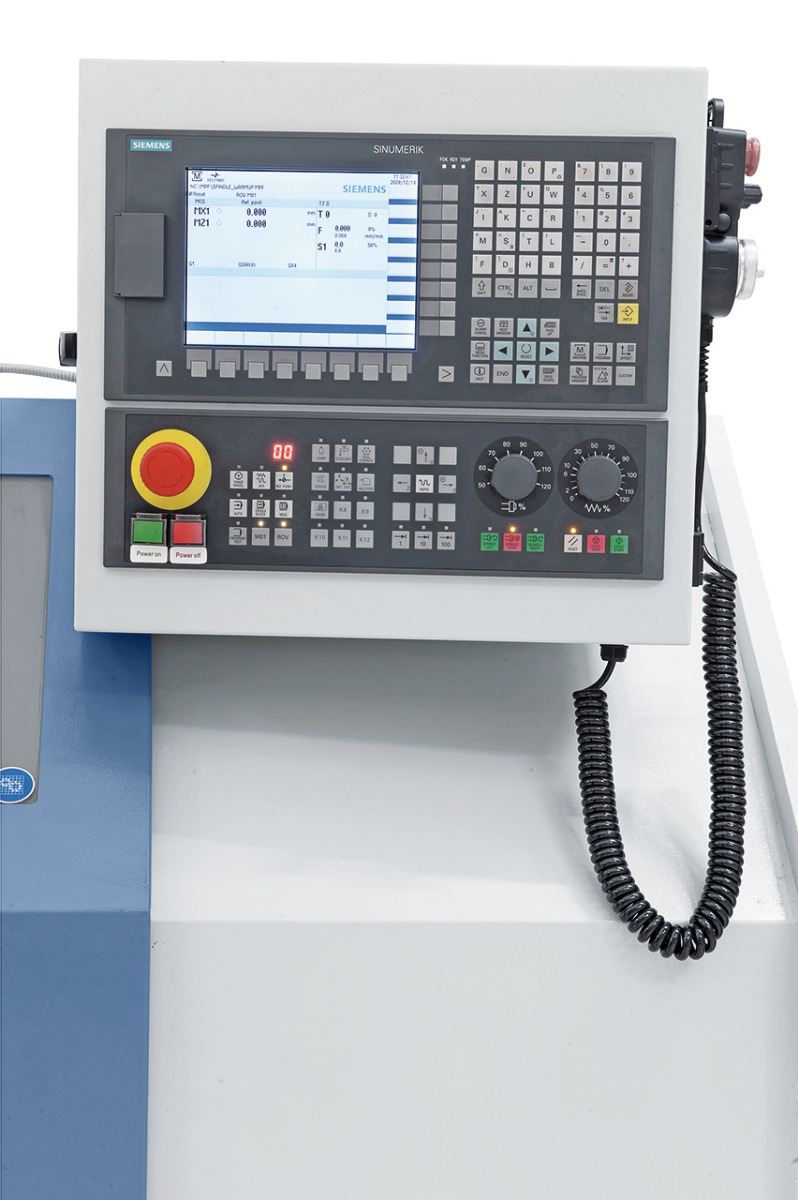

![Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen. Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen.](https://bernardo-shop.de/media/2d/f3/77/1723195070/03-1402xl1_9-v2_0489f552125b78009a133fc4710a2897.jpg.jpg)

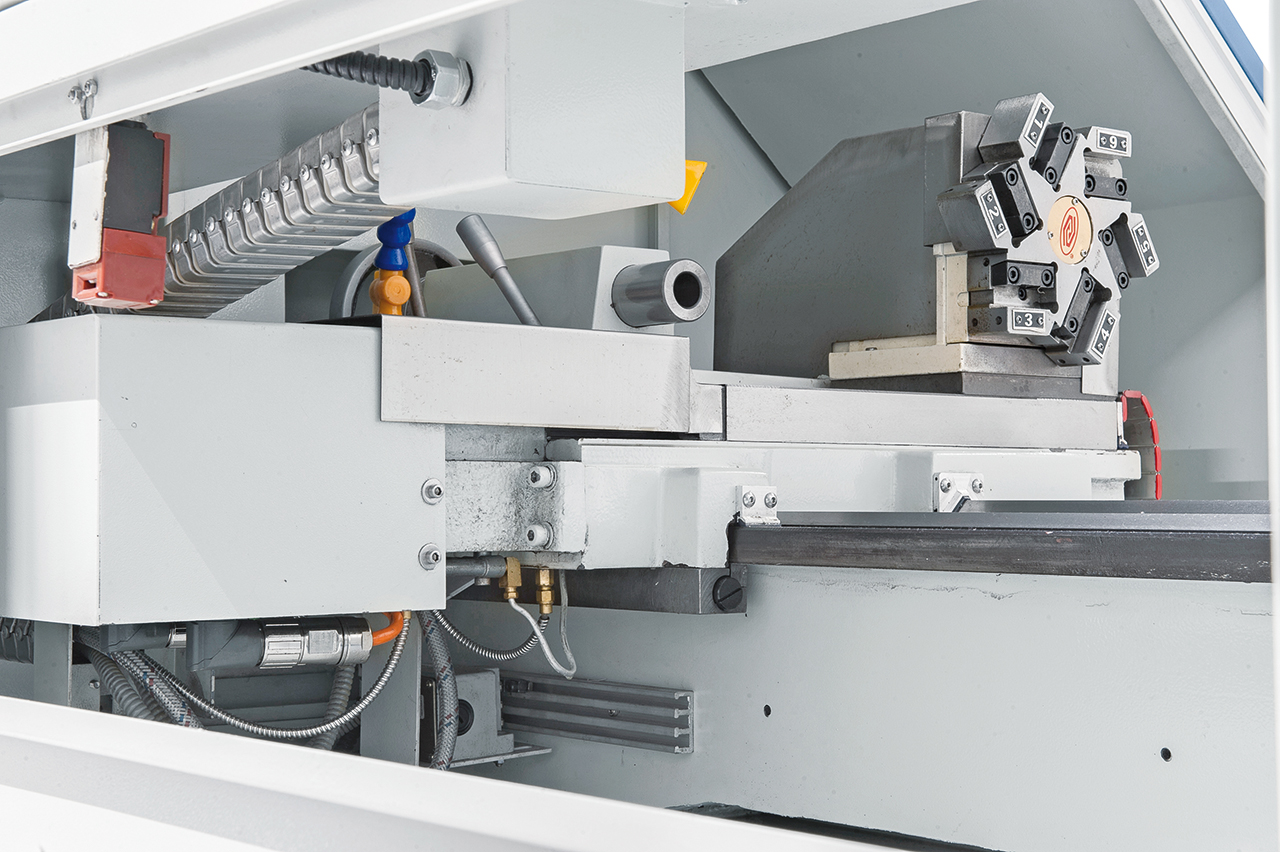

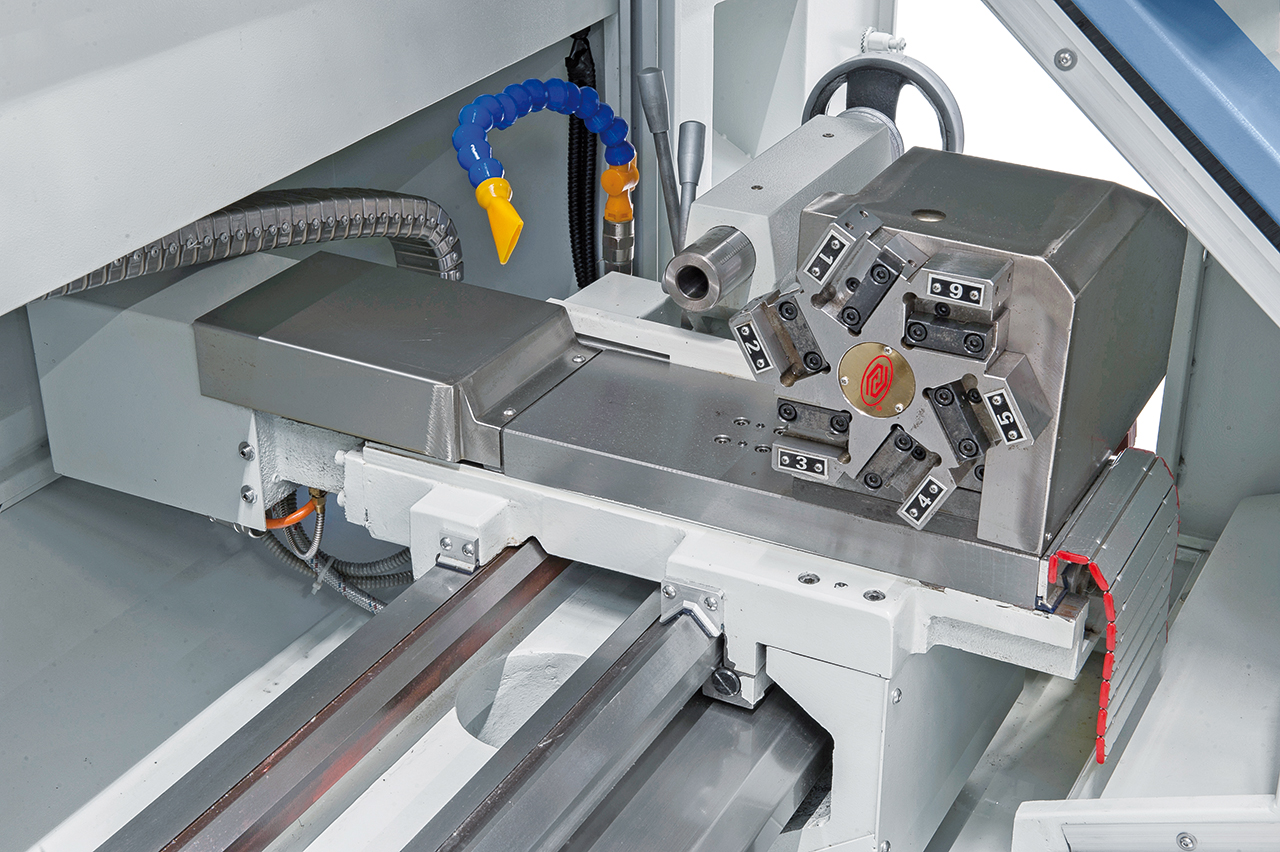

![Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten. Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten.](https://bernardo-shop.de/media/45/0b/6d/1723195071/03-1402xl1_10-v2_225450bf232ddea650f122a31ad87e4c.jpg.jpg)
![Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden. Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden.](https://bernardo-shop.de/media/2e/18/c4/1723195071/03-1402xl1_11-v2_03343ae4b2561acc71081fc3f934a870.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/3d/b5/4e/1723195071/03-1402xl1_12-v2_6e0add6b10fab29bd27aeb461c2ba147.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/96/52/d9/1723195072/03-1402xl1_13-v2_f5331cd4bd9e9c7727fa6aa8e43bf9b6.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/3b/28/ae/1723195072/03-1402xl1_14-v2_6488589b671087c5a7f5b320217fd8d6.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/f6/37/59/1723195072/03-1402xl1_15-v2_1371d263b5659ca0fdc8697ade71334b.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/5c/f4/18/1723195072/03-1402xl1_16-v2_c2a27b25ed060816263dc47a084ab525.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/54/05/a9/1723195073/03-1402xl1_17-v2_82ea5c067bbf52311d18f653876e00ee.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/39/70/d5/1723195073/03-1402xl1_18-v2_d8852f342a5220506adcf7d41bf85d87.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/67/8c/3c/1723195073/03-1402xl1_19-v2_7d32ff1f74c3757ad415e4fd1b7e6385.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/2d/be/e5/1723195074/03-1402xl1_20-v2_a69031a38219436c49605bfa078ea4ec.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/c4/36/50/1723195074/03-1402xl1_21-v2_5d863c06cfbeaba7841f76cd3fc191a6.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/b7/a0/a2/1723195068/03-1402xl1_1-v2_f88a4bdb452cc1a6a8047af43763e120.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/7a/43/7a/1723195068/03-1402xl1_2-v2_f8204c32e042cde1d5626051e87c385c.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/48/62/b1/1723195069/03-1402xl1_3-v2_9c4360dea80d454c2db926e390fce7b1.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/e7/c2/ba/1723195069/03-1402xl1_4-v2_45560b162e126ac6e5f821fde66ad484.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/cc/ab/e0/1723195069/03-1402xl1_5-v2_a44f99e19967f1eb255aac9834c83dd1.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/7c/a1/64/1723195070/03-1402xl1_6-v2_429744c3b2a15f87e8cd3786e9cd6d17.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/0d/30/58/1723195070/03-1402xl1_7-v2_a52512b322e763a662b9b9d1b50c5219.jpg.jpg)
![Serienmäßig mit 3-Backenfutter 160 mm. Serienmäßig mit 3-Backenfutter 160 mm.](https://bernardo-shop.de/media/65/f8/87/1723195070/03-1402xl1_8-v2_5dcef6e632f1856544cb2d747e66dd08.jpg.jpg)
![Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen. Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen.](https://bernardo-shop.de/media/2d/f3/77/1723195070/03-1402xl1_9-v2_0489f552125b78009a133fc4710a2897.jpg.jpg)
![Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten. Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten.](https://bernardo-shop.de/media/45/0b/6d/1723195071/03-1402xl1_10-v2_225450bf232ddea650f122a31ad87e4c.jpg.jpg)
![Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden. Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden.](https://bernardo-shop.de/media/2e/18/c4/1723195071/03-1402xl1_11-v2_03343ae4b2561acc71081fc3f934a870.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/3d/b5/4e/1723195071/03-1402xl1_12-v2_6e0add6b10fab29bd27aeb461c2ba147.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/96/52/d9/1723195072/03-1402xl1_13-v2_f5331cd4bd9e9c7727fa6aa8e43bf9b6.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/3b/28/ae/1723195072/03-1402xl1_14-v2_6488589b671087c5a7f5b320217fd8d6.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/f6/37/59/1723195072/03-1402xl1_15-v2_1371d263b5659ca0fdc8697ade71334b.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/5c/f4/18/1723195072/03-1402xl1_16-v2_c2a27b25ed060816263dc47a084ab525.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/54/05/a9/1723195073/03-1402xl1_17-v2_82ea5c067bbf52311d18f653876e00ee.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/39/70/d5/1723195073/03-1402xl1_18-v2_d8852f342a5220506adcf7d41bf85d87.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/67/8c/3c/1723195073/03-1402xl1_19-v2_7d32ff1f74c3757ad415e4fd1b7e6385.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/2d/be/e5/1723195074/03-1402xl1_20-v2_a69031a38219436c49605bfa078ea4ec.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/c4/36/50/1723195074/03-1402xl1_21-v2_5d863c06cfbeaba7841f76cd3fc191a6.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/b7/a0/a2/1723195068/03-1402xl1_1-v2_f88a4bdb452cc1a6a8047af43763e120.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/7a/43/7a/1723195068/03-1402xl1_2-v2_f8204c32e042cde1d5626051e87c385c.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/48/62/b1/1723195069/03-1402xl1_3-v2_9c4360dea80d454c2db926e390fce7b1.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/e7/c2/ba/1723195069/03-1402xl1_4-v2_45560b162e126ac6e5f821fde66ad484.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/cc/ab/e0/1723195069/03-1402xl1_5-v2_a44f99e19967f1eb255aac9834c83dd1.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/7c/a1/64/1723195070/03-1402xl1_6-v2_429744c3b2a15f87e8cd3786e9cd6d17.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/0d/30/58/1723195070/03-1402xl1_7-v2_a52512b322e763a662b9b9d1b50c5219.jpg.jpg)
![Serienmäßig mit 3-Backenfutter 160 mm. Serienmäßig mit 3-Backenfutter 160 mm.](https://bernardo-shop.de/media/65/f8/87/1723195070/03-1402xl1_8-v2_5dcef6e632f1856544cb2d747e66dd08.jpg.jpg)
![Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen. Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen.](https://bernardo-shop.de/media/2d/f3/77/1723195070/03-1402xl1_9-v2_0489f552125b78009a133fc4710a2897.jpg.jpg)
![Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten. Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten.](https://bernardo-shop.de/media/45/0b/6d/1723195071/03-1402xl1_10-v2_225450bf232ddea650f122a31ad87e4c.jpg.jpg)
![Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden. Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden.](https://bernardo-shop.de/media/2e/18/c4/1723195071/03-1402xl1_11-v2_03343ae4b2561acc71081fc3f934a870.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/3d/b5/4e/1723195071/03-1402xl1_12-v2_6e0add6b10fab29bd27aeb461c2ba147.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/96/52/d9/1723195072/03-1402xl1_13-v2_f5331cd4bd9e9c7727fa6aa8e43bf9b6.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/3b/28/ae/1723195072/03-1402xl1_14-v2_6488589b671087c5a7f5b320217fd8d6.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/f6/37/59/1723195072/03-1402xl1_15-v2_1371d263b5659ca0fdc8697ade71334b.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/5c/f4/18/1723195072/03-1402xl1_16-v2_c2a27b25ed060816263dc47a084ab525.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/54/05/a9/1723195073/03-1402xl1_17-v2_82ea5c067bbf52311d18f653876e00ee.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/39/70/d5/1723195073/03-1402xl1_18-v2_d8852f342a5220506adcf7d41bf85d87.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/67/8c/3c/1723195073/03-1402xl1_19-v2_7d32ff1f74c3757ad415e4fd1b7e6385.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/2d/be/e5/1723195074/03-1402xl1_20-v2_a69031a38219436c49605bfa078ea4ec.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/c4/36/50/1723195074/03-1402xl1_21-v2_5d863c06cfbeaba7841f76cd3fc191a6.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/b7/a0/a2/1723195068/03-1402xl1_1-v2_f88a4bdb452cc1a6a8047af43763e120.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/7a/43/7a/1723195068/03-1402xl1_2-v2_f8204c32e042cde1d5626051e87c385c.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/48/62/b1/1723195069/03-1402xl1_3-v2_9c4360dea80d454c2db926e390fce7b1.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/e7/c2/ba/1723195069/03-1402xl1_4-v2_45560b162e126ac6e5f821fde66ad484.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/cc/ab/e0/1723195069/03-1402xl1_5-v2_a44f99e19967f1eb255aac9834c83dd1.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/7c/a1/64/1723195070/03-1402xl1_6-v2_429744c3b2a15f87e8cd3786e9cd6d17.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/0d/30/58/1723195070/03-1402xl1_7-v2_a52512b322e763a662b9b9d1b50c5219.jpg.jpg)
![Serienmäßig mit 3-Backenfutter 160 mm. Serienmäßig mit 3-Backenfutter 160 mm.](https://bernardo-shop.de/media/65/f8/87/1723195070/03-1402xl1_8-v2_5dcef6e632f1856544cb2d747e66dd08.jpg.jpg)
![Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen. Steuerung Siemens 808D Advanced serienmäßig mit vielen
vorprogrammierten Funktionen.](https://bernardo-shop.de/media/2d/f3/77/1723195070/03-1402xl1_9-v2_0489f552125b78009a133fc4710a2897.jpg.jpg)
![Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten. Automatischer 6-fach Werkzeugrevolver im Lieferumfang enthalten.](https://bernardo-shop.de/media/45/0b/6d/1723195071/03-1402xl1_10-v2_225450bf232ddea650f122a31ad87e4c.jpg.jpg)
![Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden. Der robuste Reitstock mit
Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden.](https://bernardo-shop.de/media/2e/18/c4/1723195071/03-1402xl1_11-v2_03343ae4b2561acc71081fc3f934a870.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/3d/b5/4e/1723195071/03-1402xl1_12-v2_6e0add6b10fab29bd27aeb461c2ba147.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/96/52/d9/1723195072/03-1402xl1_13-v2_f5331cd4bd9e9c7727fa6aa8e43bf9b6.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/3b/28/ae/1723195072/03-1402xl1_14-v2_6488589b671087c5a7f5b320217fd8d6.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/f6/37/59/1723195072/03-1402xl1_15-v2_1371d263b5659ca0fdc8697ade71334b.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/5c/f4/18/1723195072/03-1402xl1_16-v2_c2a27b25ed060816263dc47a084ab525.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/54/05/a9/1723195073/03-1402xl1_17-v2_82ea5c067bbf52311d18f653876e00ee.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/39/70/d5/1723195073/03-1402xl1_18-v2_d8852f342a5220506adcf7d41bf85d87.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/67/8c/3c/1723195073/03-1402xl1_19-v2_7d32ff1f74c3757ad415e4fd1b7e6385.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/2d/be/e5/1723195074/03-1402xl1_20-v2_a69031a38219436c49605bfa078ea4ec.jpg.jpg)
![CK 320 x 1000 CK 320 x 1000](https://bernardo-shop.de/media/c4/36/50/1723195074/03-1402xl1_21-v2_5d863c06cfbeaba7841f76cd3fc191a6.jpg.jpg)
19.631,43 €*
% 20.884,50 €* (6% gespart)Nicht mehr verfügbar
Bernardo Technische Daten
Spitzenweite |
1000 mm |
Spitzenhöhe |
160 mm |
Umlaufdurchmesser über Bett |
320 mm |
Umlaufdurchmesser über Planschlitten |
150 mm |
Bettbreite |
215 mm |
Spindelbohrung |
56 mm |
Spindelaufnahme |
A2-5 |
Drehzahlbereich, stufenlos |
150 - 2500 U/min |
Verfahrweg x-Achse / z-Achse |
160 mm / 1000 mm |
Eilgang x- / z-Achse |
4 / 7 m/min |
Anzahl Werkzeugplätze |
6 Stk. |
Abmessung Werkzeugschaft |
16 x 16 mm |
Positioniergenauigkeit |
± 0,01 mm |
Pinolendurchmesser |
45 mm |
Pinolenweg |
100 mm |
Pinolenaufnahme |
MK 4 |
Motorleistung |
3,7 kW |
Maschinenabmessung (B x T x H) |
2160 x 1150 x 1840 mm |
Gewicht ca. |
1190 kg |
Bernardo Lieferumgang
- 3-Backenfutter 160 mm
- Automatischer 6-fach Werkzeugrevolver

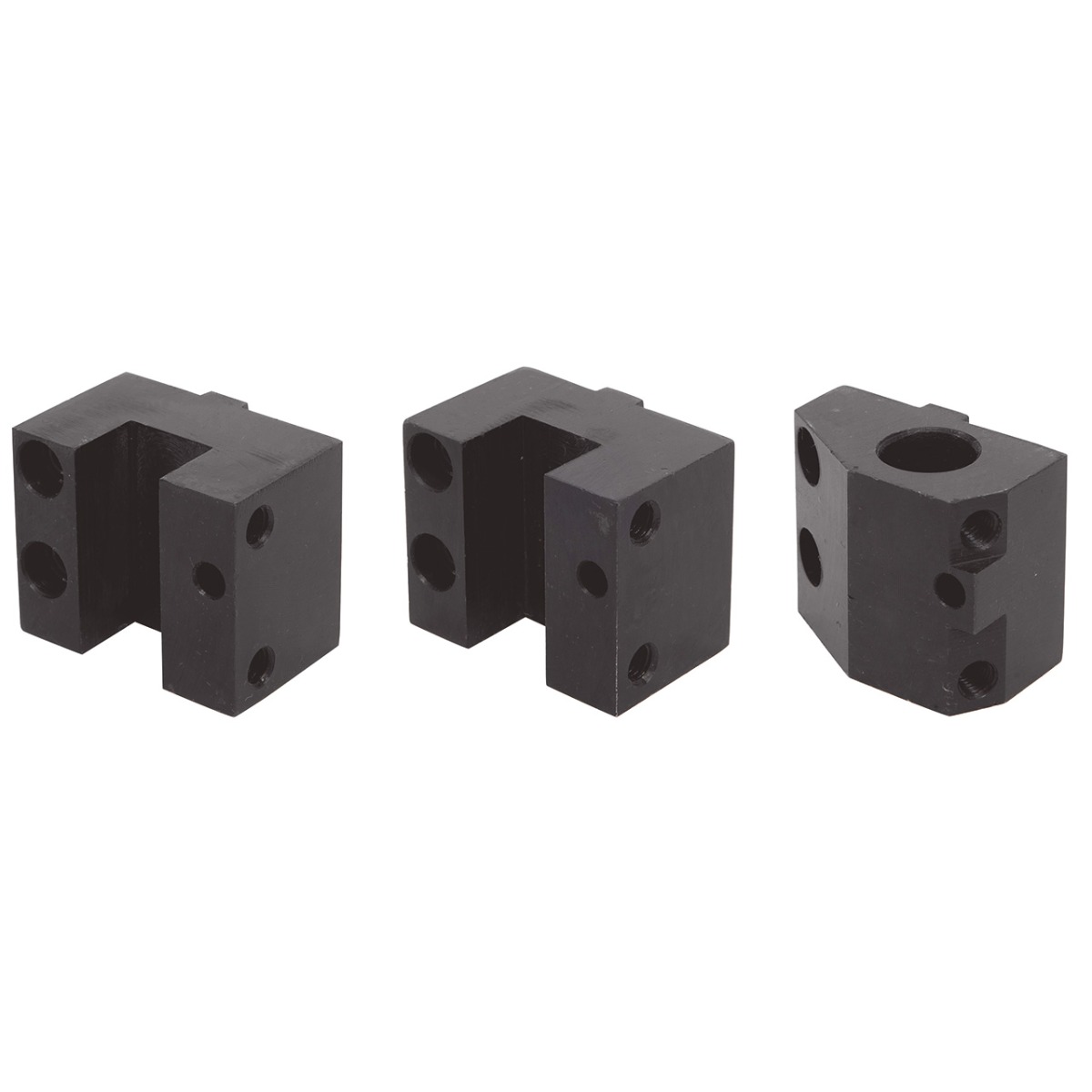

- Werkzeughalter (3 Stk.)
- Siemens 808D Advanced
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Mitlaufende Körnerspitze MK 4

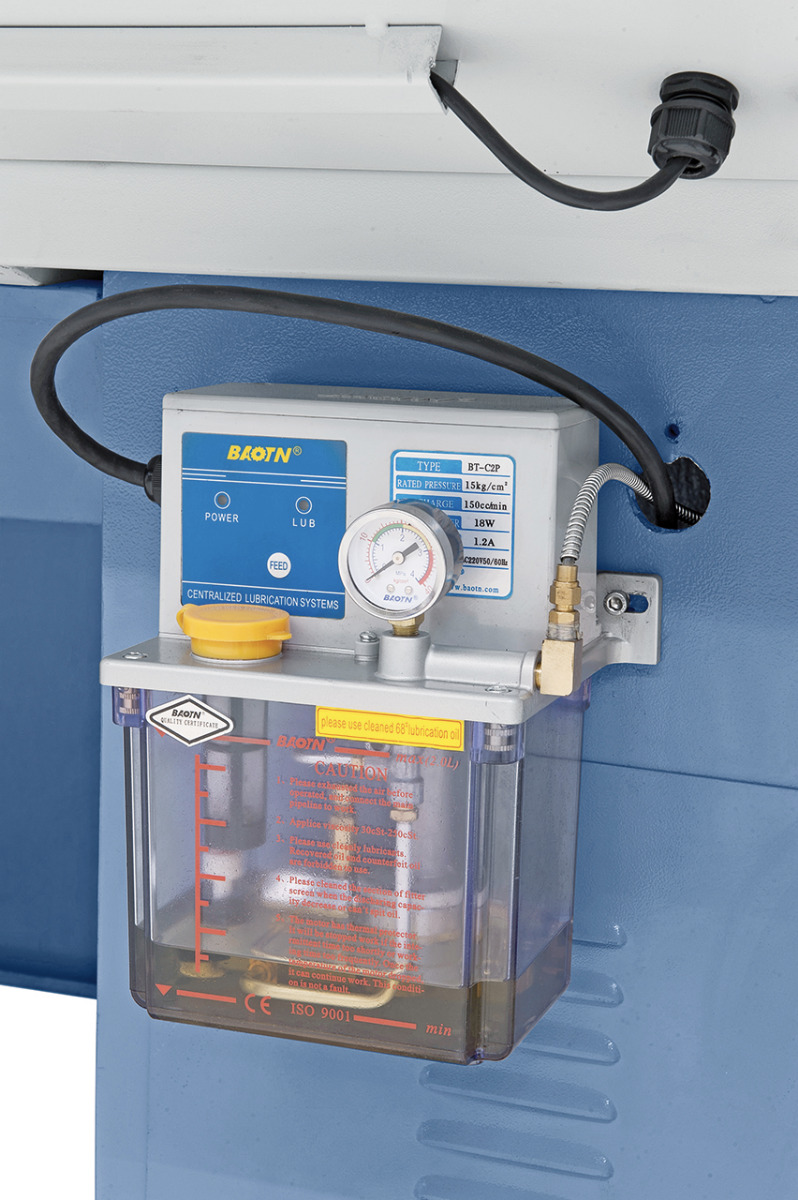

- Automatische Schmierung des Längs- und Planschlittens
- Elektronisches Handrad
- Maschinenvollverkleidung
- Bedienwerkzeug
