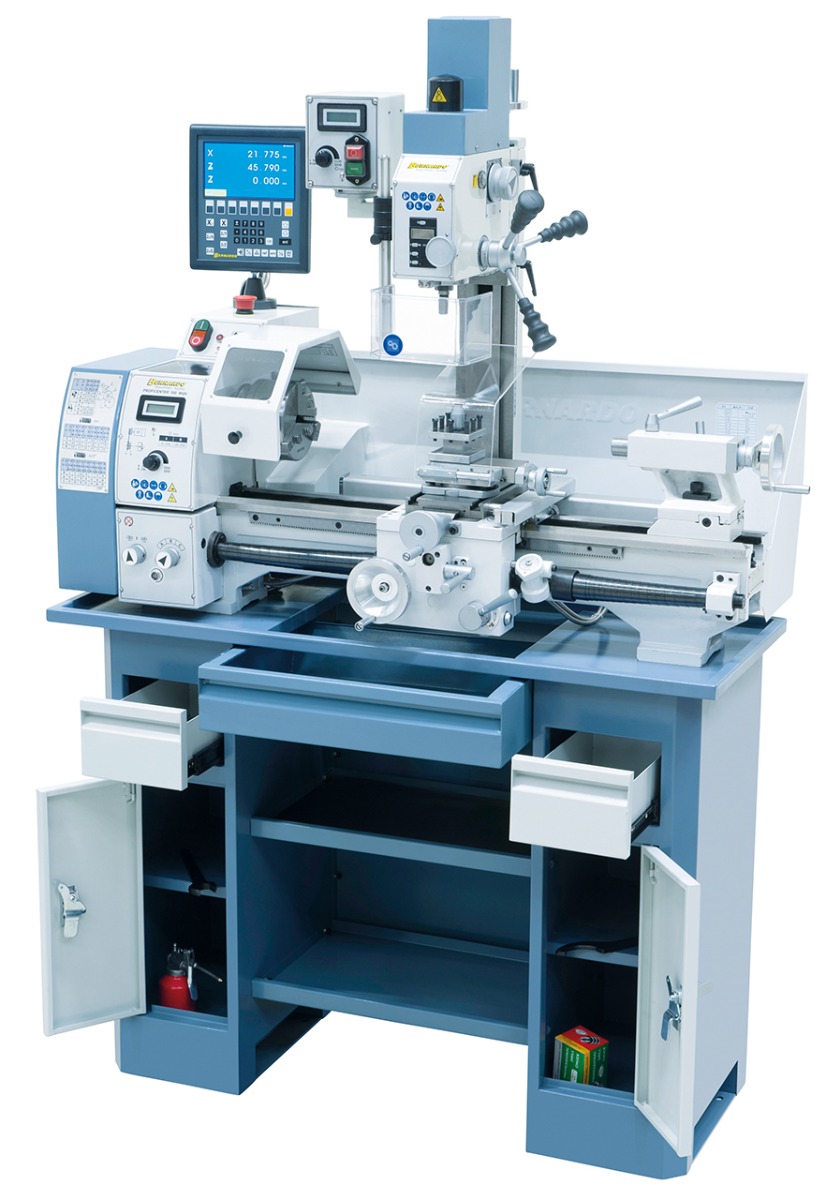

Bernardo Bearbeitungszentren Proficenter 550 WQV / 230 V inkl. 2-Achs-Digitalanzeige ES-12 V

3.680,19 €*

% 3.915,10 €* (6% gespart)

Sofort verfügbar, Lieferzeit: 3-8 Tage

Aktueller Hinweis:
Wir machen Betriebsurlaub vom 20.12.24 – 06.01.25. In dieser Zeit werden keine Waren ausgeliefert - wir bitten um Ihr Verständnis. Letzter Versandtag in 2024 ist der 19.12. - ab dem 07.01. werden Ihre Bestellungen dann wieder wie angegeben bearbeitet und verschickt!

Produktnummer: 03-1242-bernardo

Produktinformationen "Bernardo Bearbeitungszentren Proficenter 550 WQV / 230 V inkl. 2-Achs-Digitalanzeige ES-12 V"

Das Bearbeitungszentrum Proficenter 550 WQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten, usw. keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine.

Bernardo Technische Daten

Drehmaschine
Spitzenweite	550 mm
Spitzenhöhe	125 mm
Umlaufdurchmesser über Bett	250 mm
Spindelbohrung	26 mm
Aufnahme in der Spindelbohrung	MK 4
Drehzahlbereich, stufenlos	50 - 2000 / 100 - 2000 U/min
Bereich Längsvorschübe	(6) 0,07 - 0,40 mm/U
Bereich Planvorschübe	(4) 0,03 - 0,075 mm/U
Metrische Gewinde	(18) 0,2 - 3,5 mm
Zollgewinde	(21) 8 - 56 Gg/1“
Pinolenweg	70 mm
Pinolenaufnahme	MK 2
T-Nutengröße im Planschlitten	10 mm
Motor-Abgabeleistung S₁ 100%	0,75 kW / 230 V
Motor-Aufnahmeleistung S₆ 40%	1,0 kW / 230 V
Fräsaufsatz
Bohrleistung in Stahl	16 mm
Stirnfräser max.	50 mm
Schaftfräser max.	16 mm
Ausladung	150 mm
Spindeldrehzahl, stufenlos	50 - 2250 U/min
Aufnahme in der Spindelbohrung	MK 2
Fräskopf schwenkbar	-90° bis +90°
Höhenverstellung Fräskopf	195 mm
Motor-Abgabeleistung S₁ 100%	0,50 kW / 230 V
Motor-Aufnahmeleistung S₆ 40%	0,75 kW / 230 V
Maschinenabmessung (B x T x H)*	1210 x 610 x 860 mm
Gesamtgewicht ca.	165 kg

* ohne Untergestell

Bernardo Funktionen

Gehärtete Hauptspindel, serienmäßig mit 26 mm Bohrung
Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück

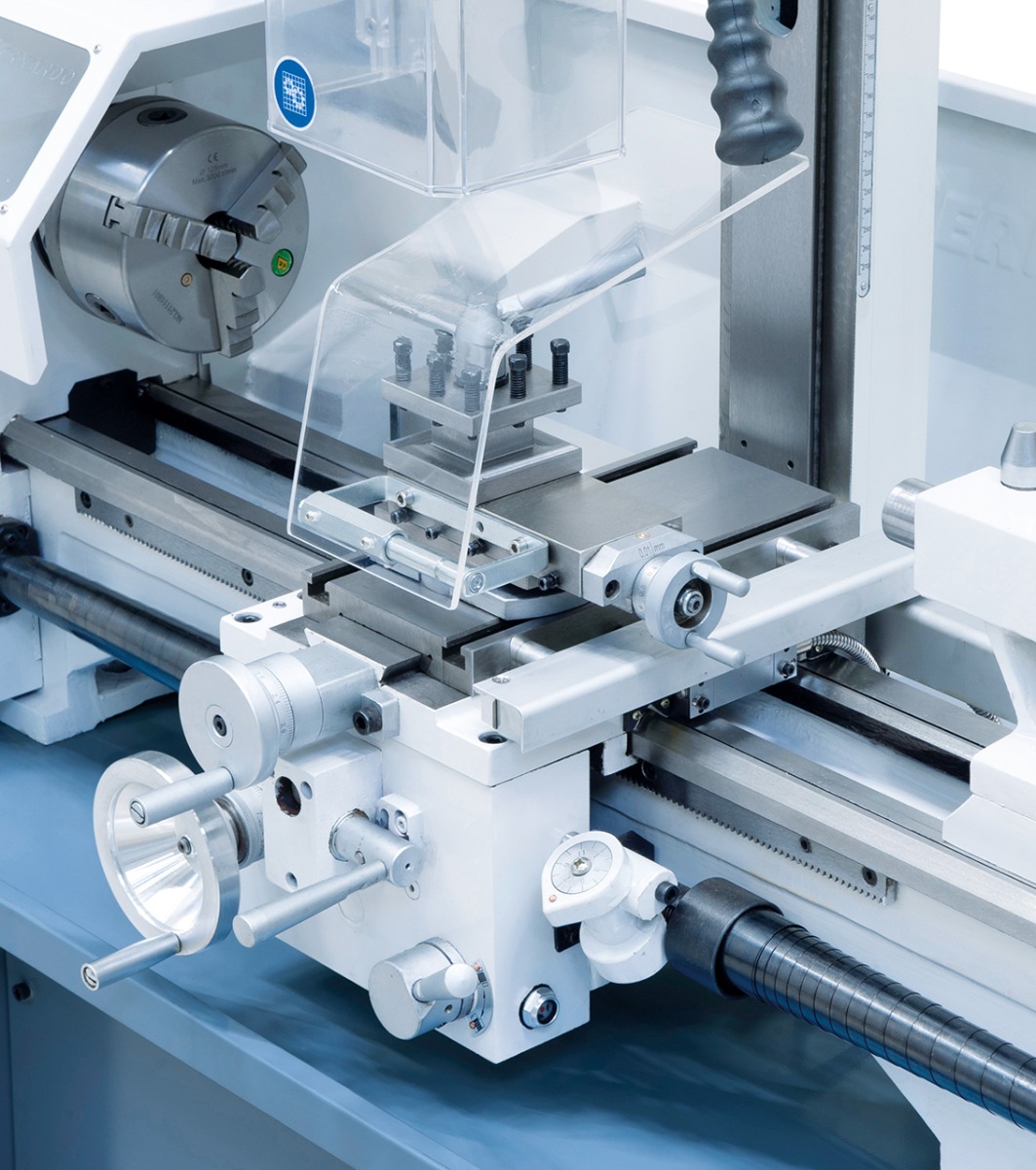

Serienmäßig mit Längs- und Planvorschub ausgestattet
Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
Nach den strengen Vorgaben des Bernardo-Standards gefertigt
Präzise Spindellagerung mit 2 nachstellbaren Präzisionskegelrollenlagern
Bedienungsfreundliche Anordnung der Schaltelemente am Getriebekopf
Sicherheitsschalter nach IP 54 mit Unterspannungsauslöser

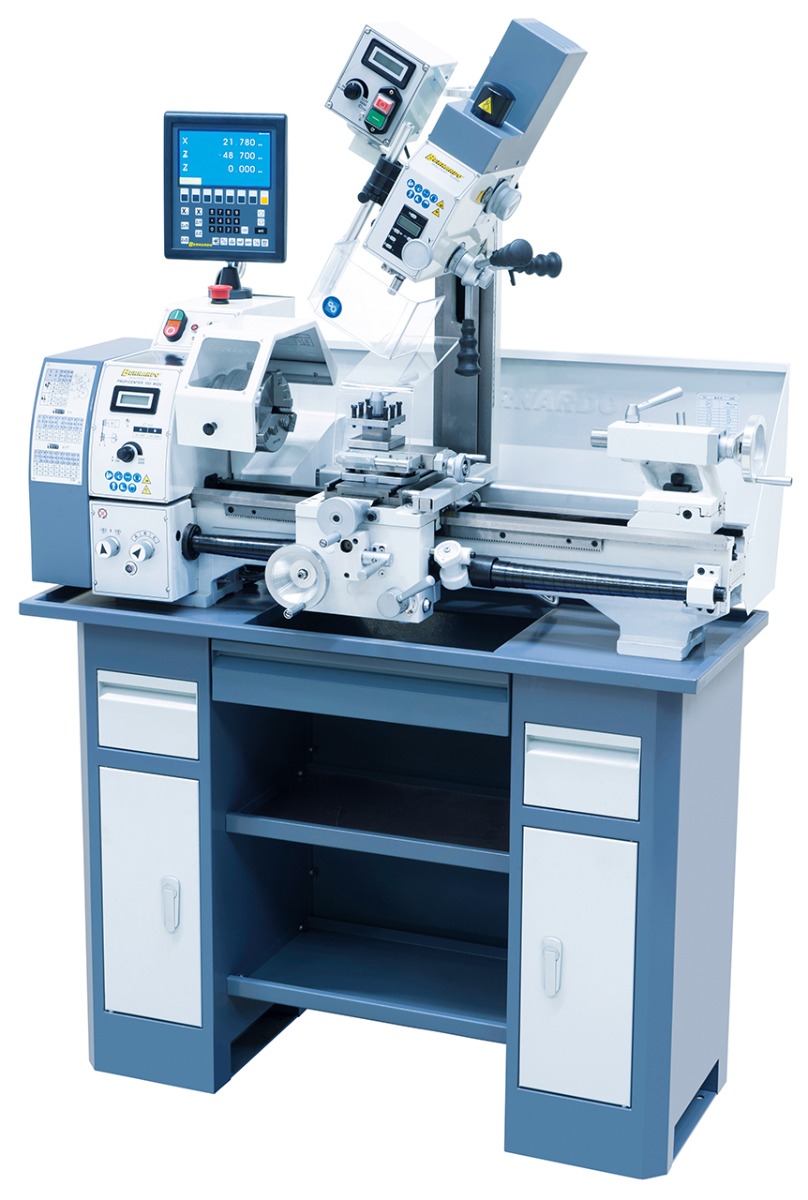

Erweiteter Einsatzbereich durch den schwenkbaren Fräskopf (-90° bis +90°)

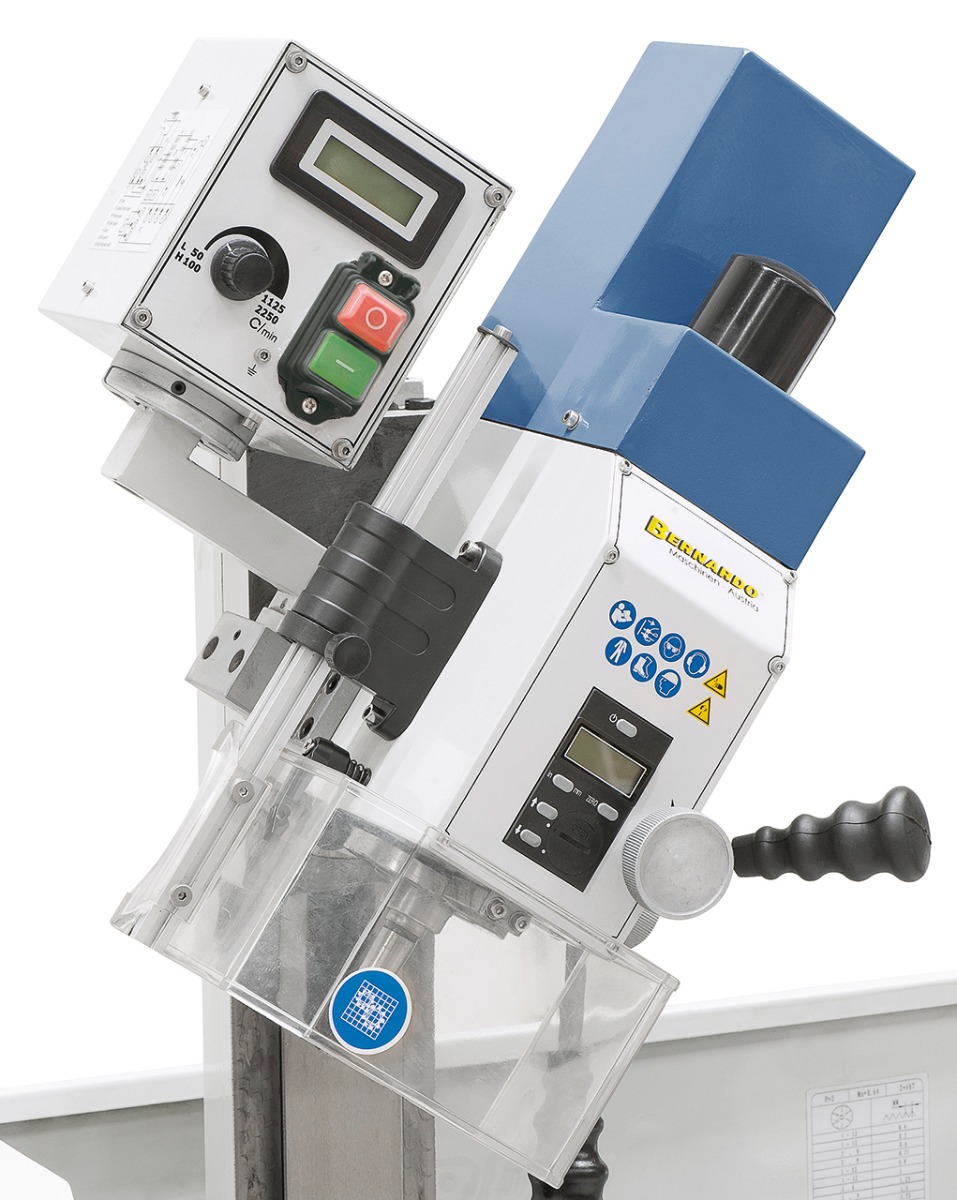

Fräsaufsatz mit Digitalanzeige für den Pinolenhub und die Drehzahl

Bernardo Lieferumgang

2-Achs-Digitalanzeige ES-12 V mit LCD-Display
3-Backenfutter DK11-125 mm
Futterflansch 125 mm
Zahnkranzbohrfutter 1 - 13 mm / B 16
Bohrfutterdorn MK 2 / B 16
Feste Körnerspitzen
Gewindeuhr

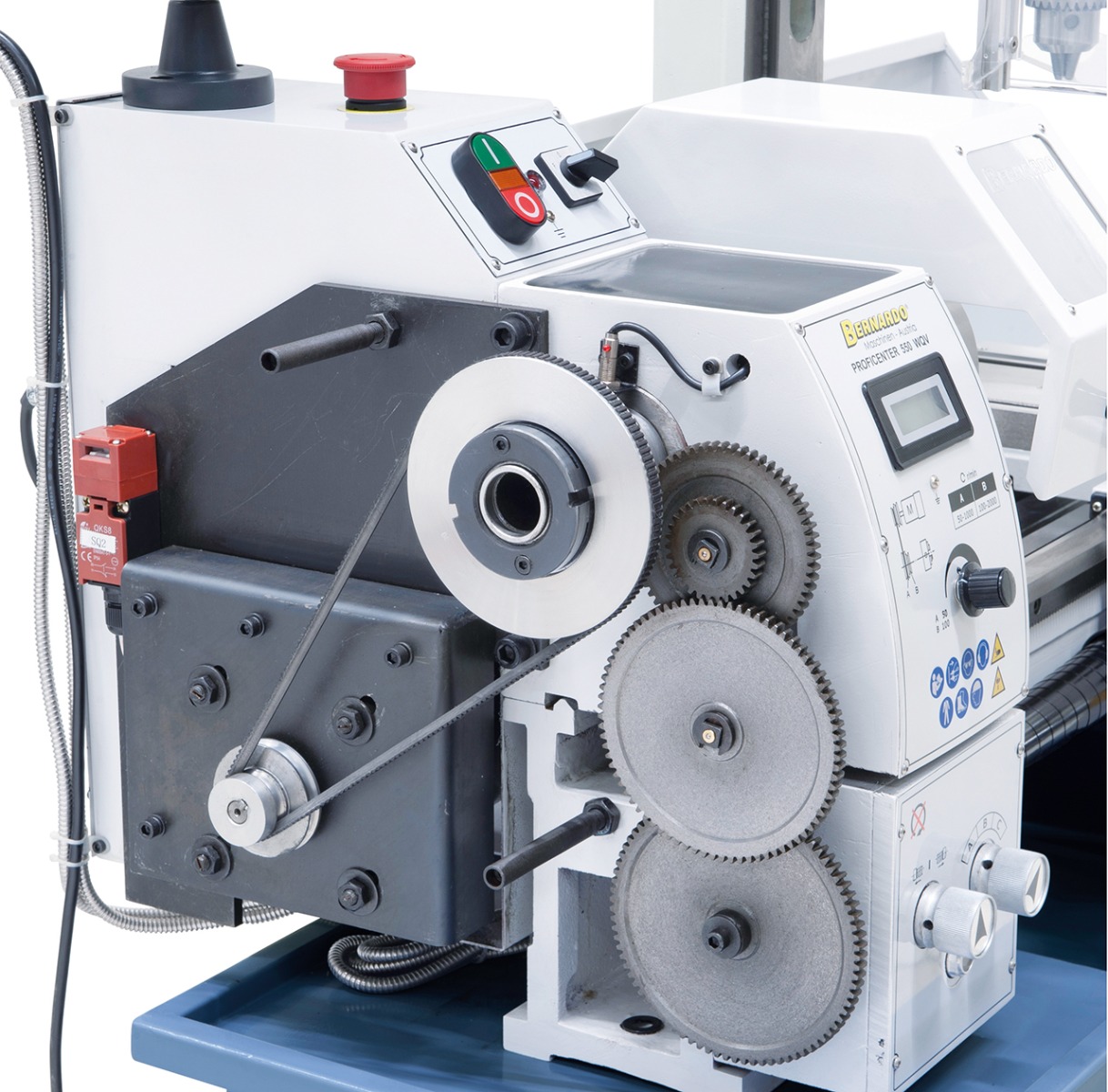

Wechselräder
Vierfachstahlhalter
Planschlitten mit Obersupport
Digitale Pinolenhubanzeige
Digitale Drehzahlanzeige
Anzugspindel M 10

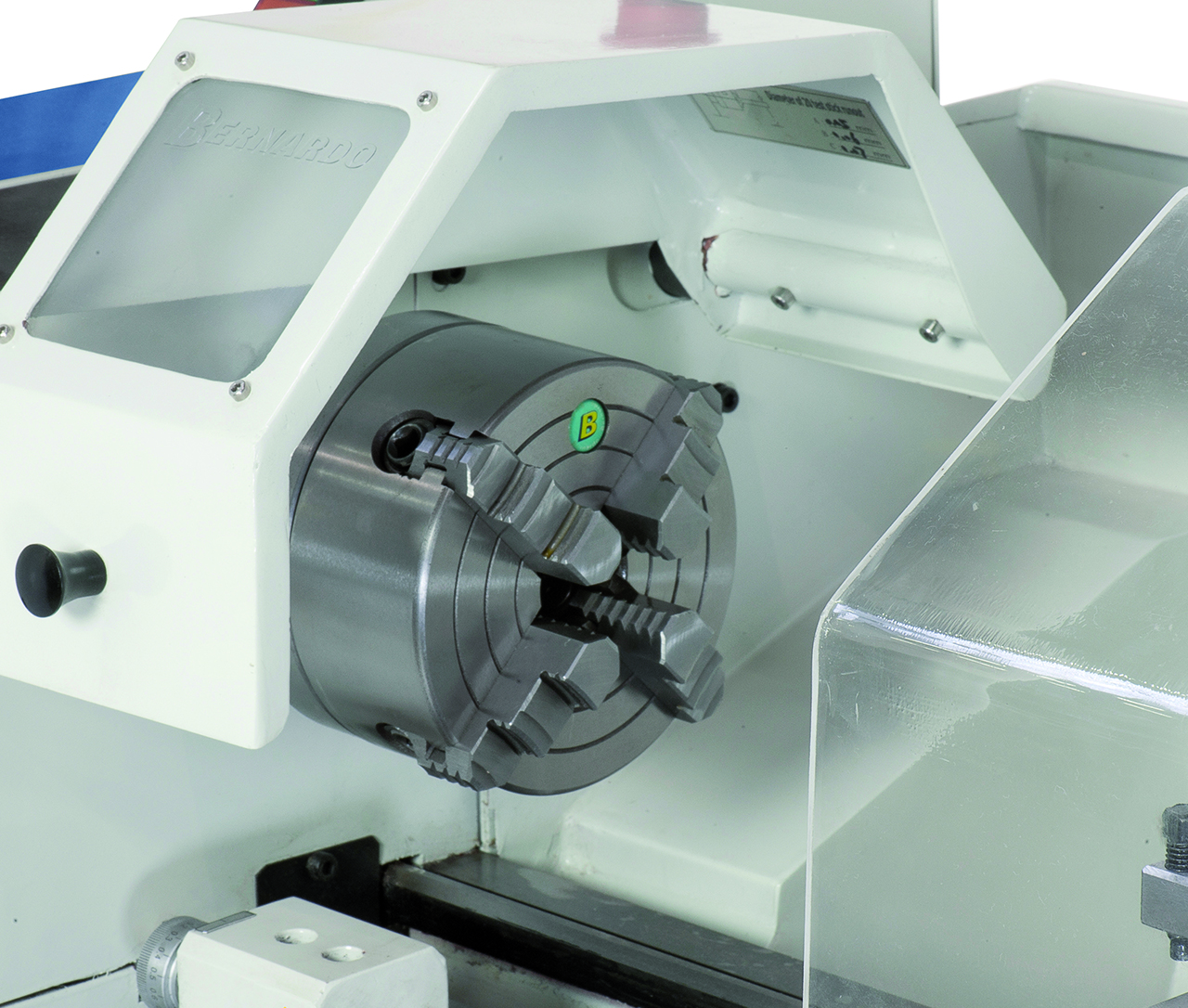

Futterschutz
Leitspindelabdeckung
Bedienwerkzeug
